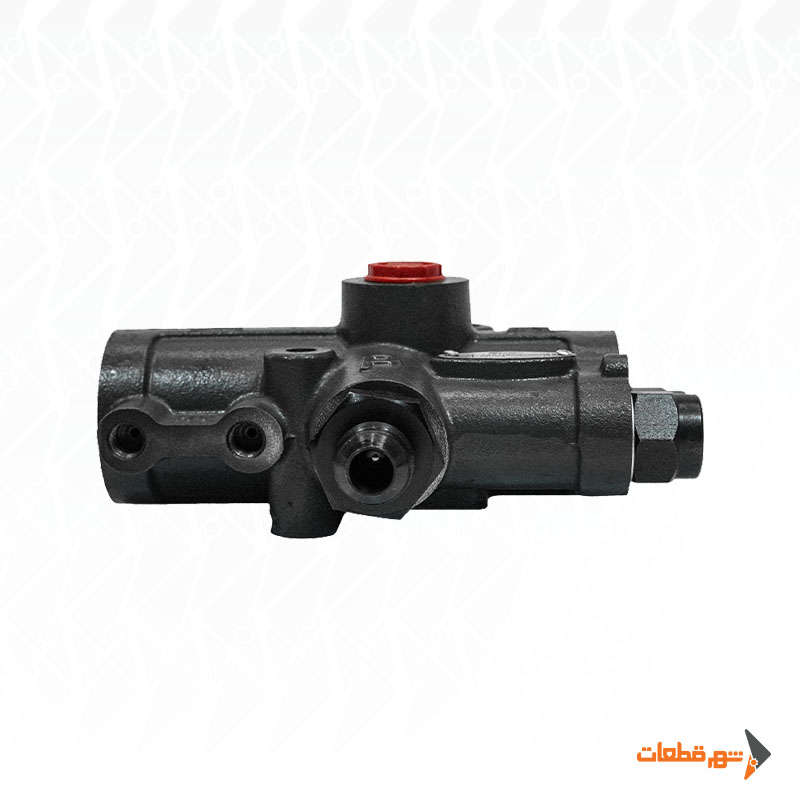

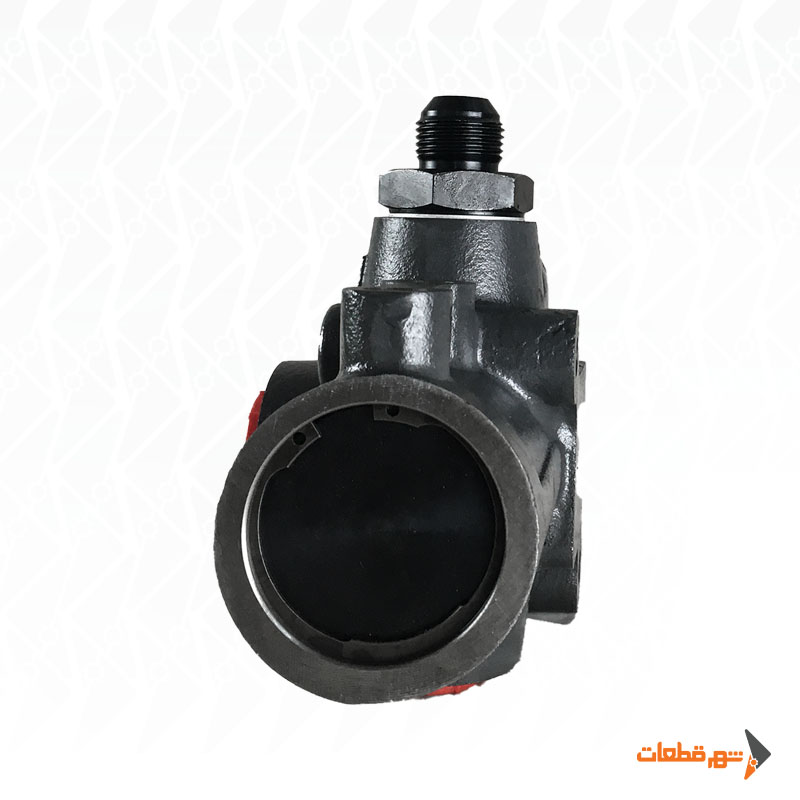

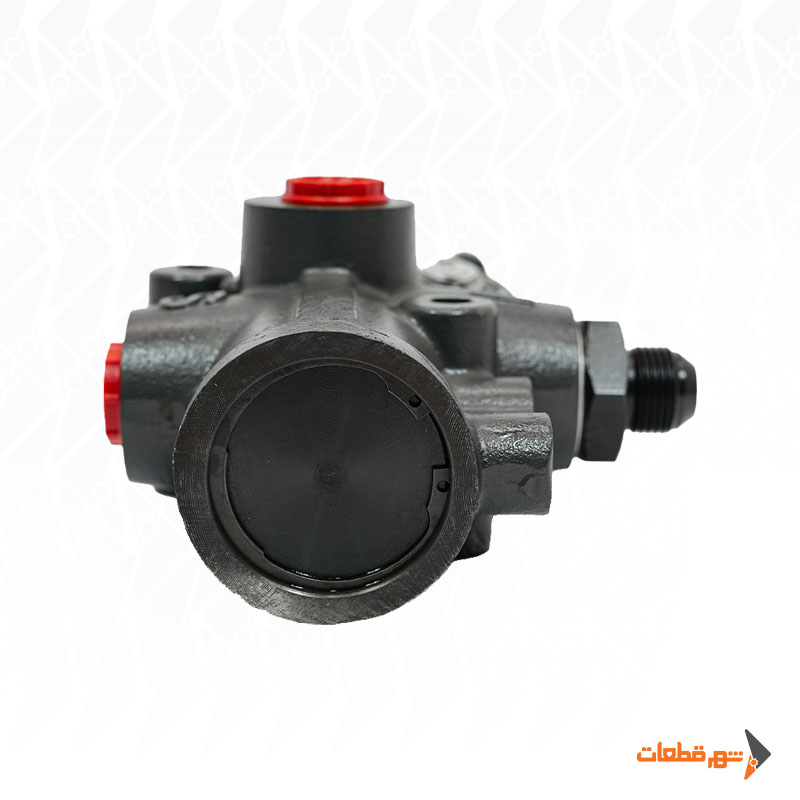

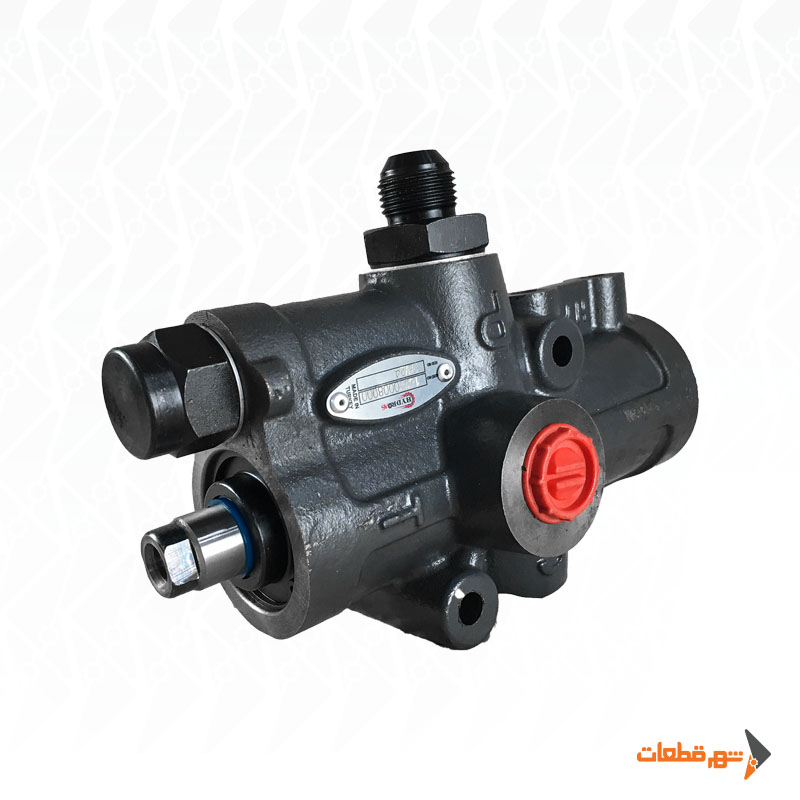

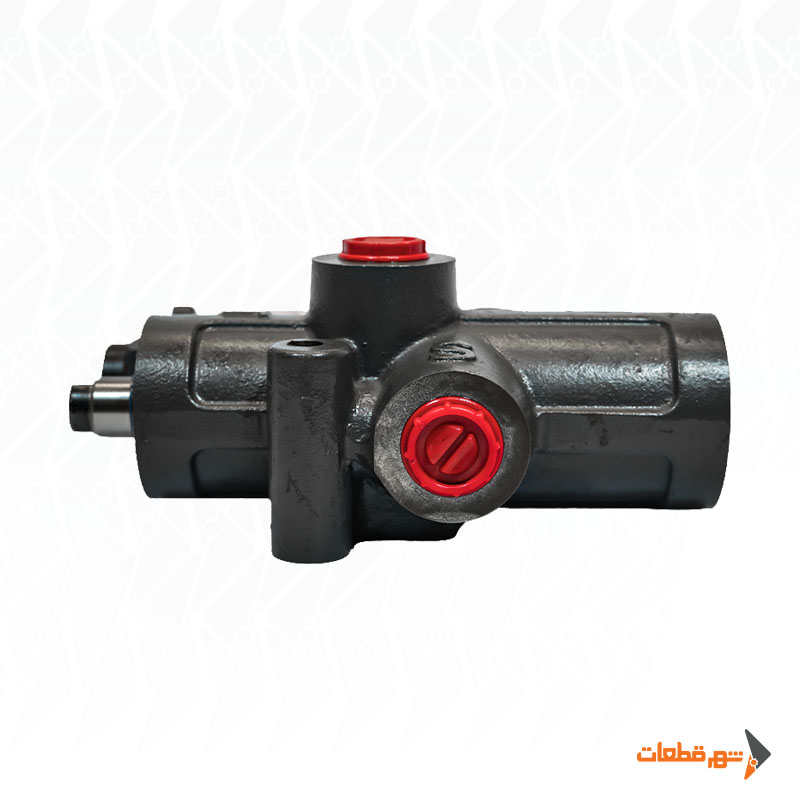

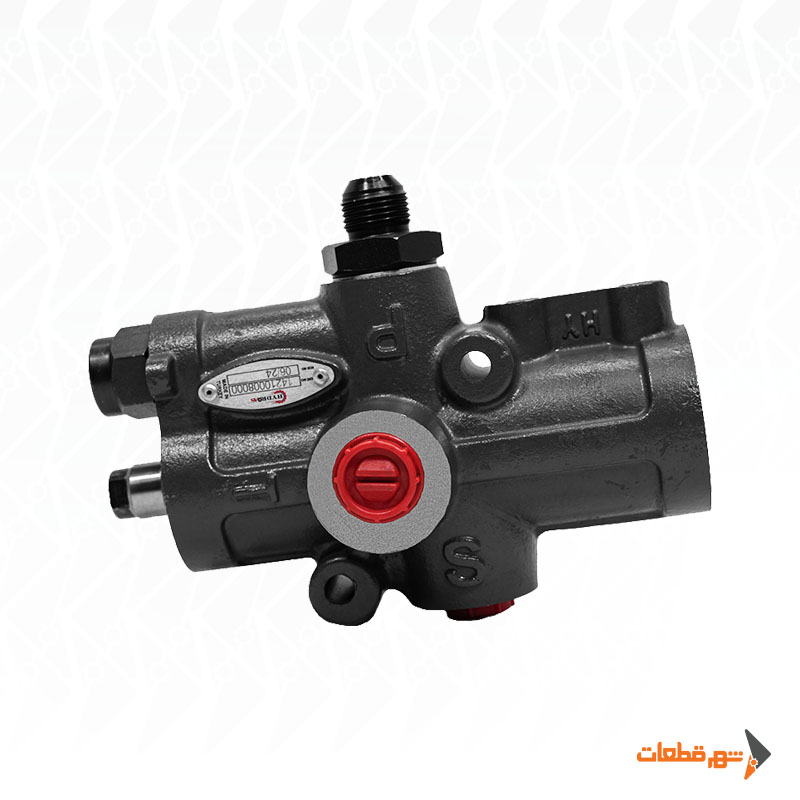

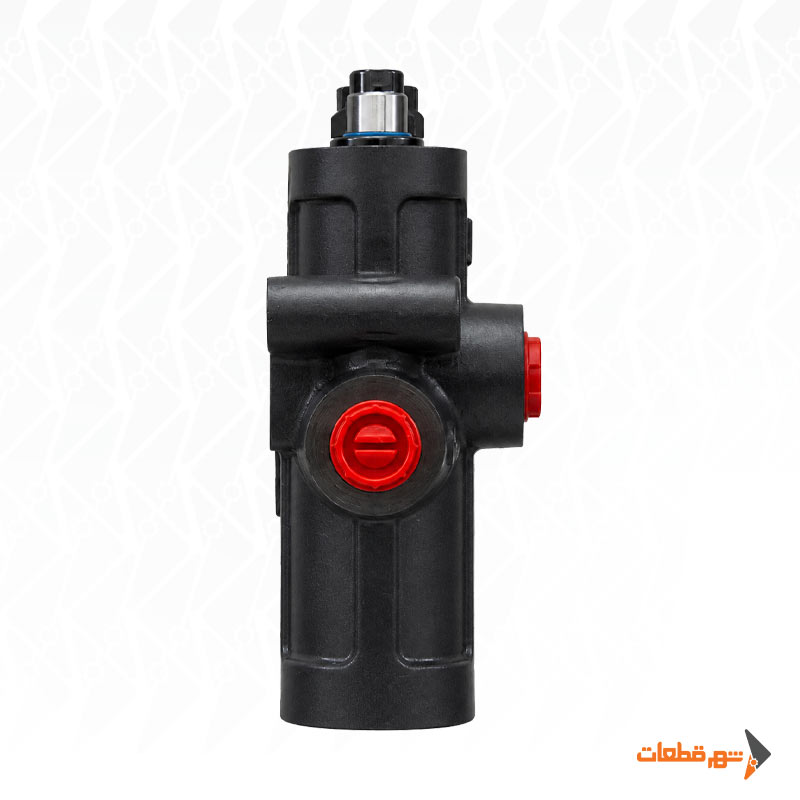

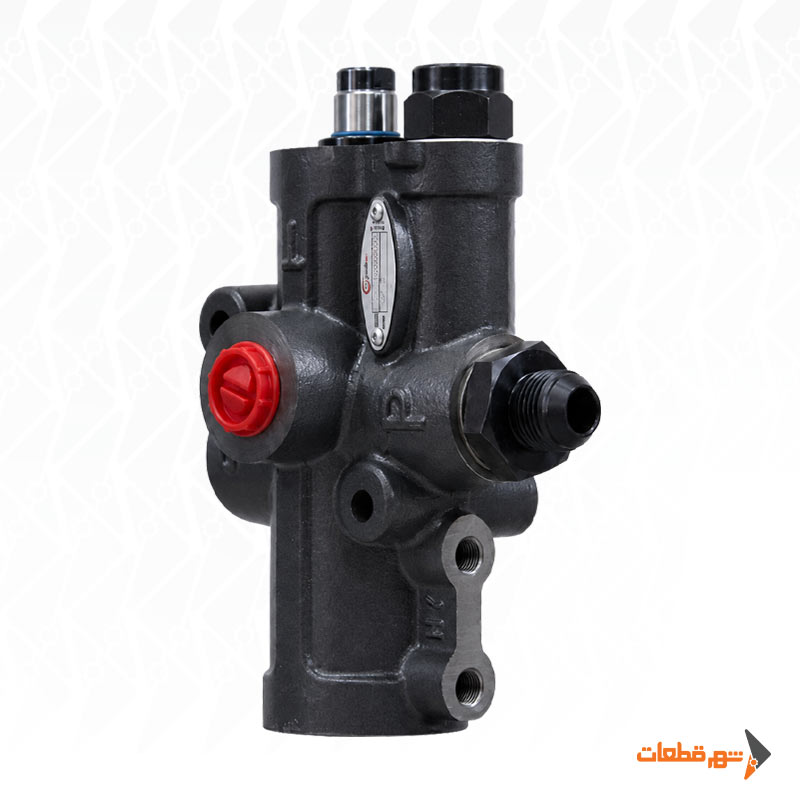

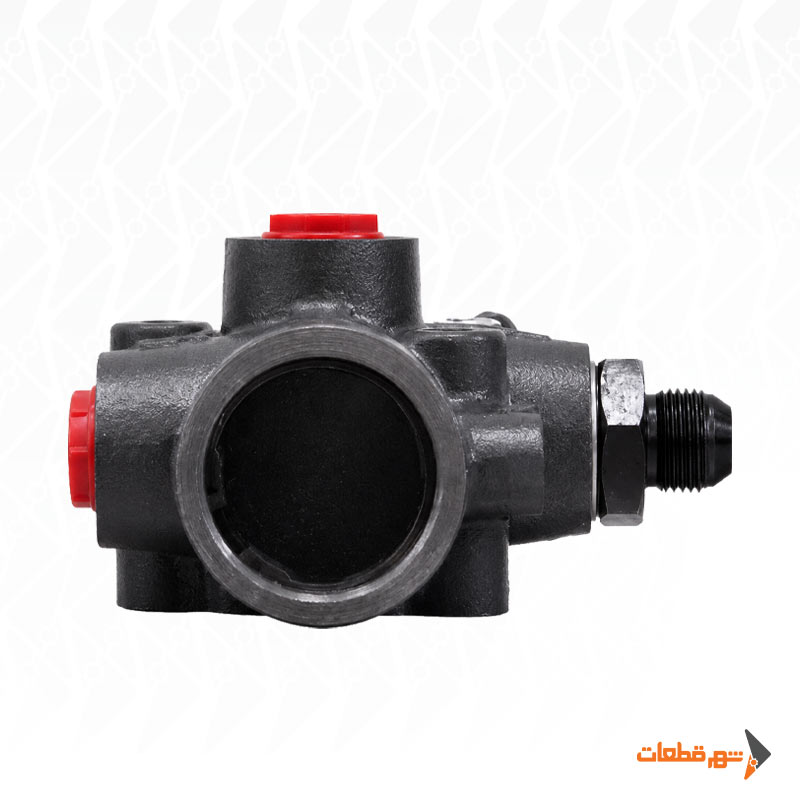

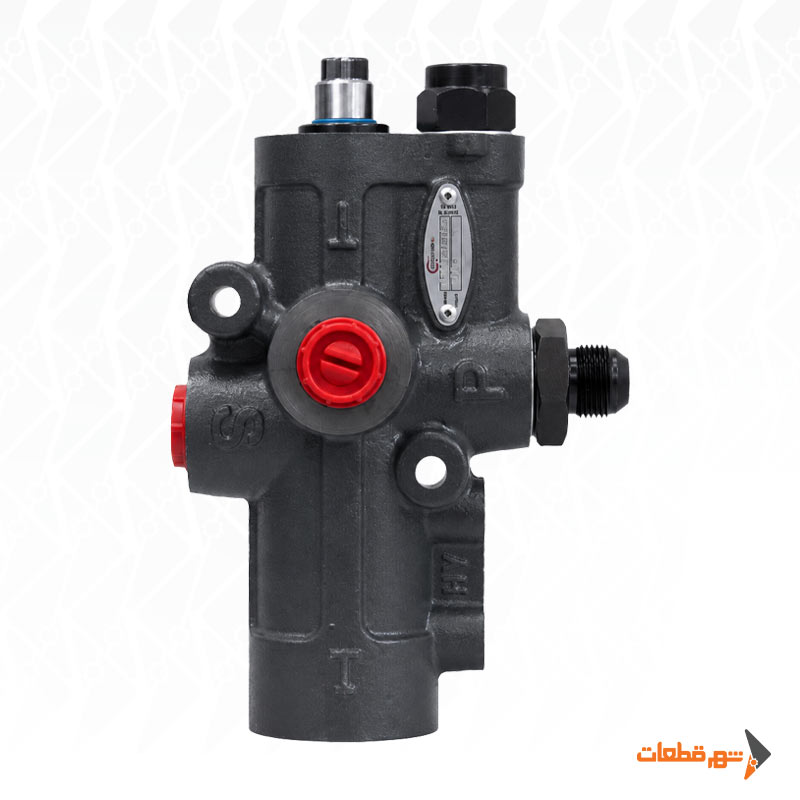

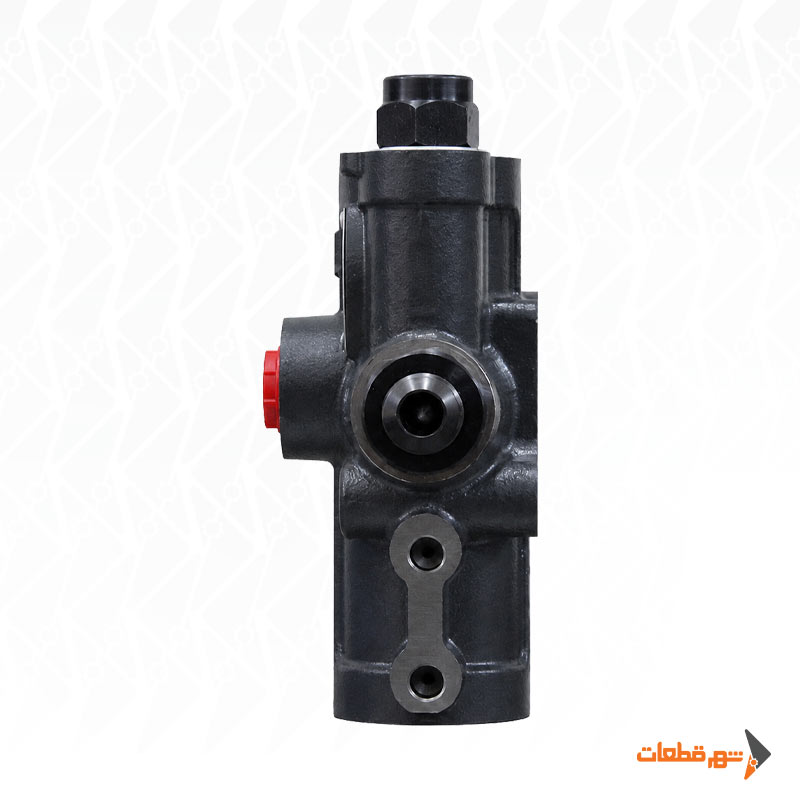

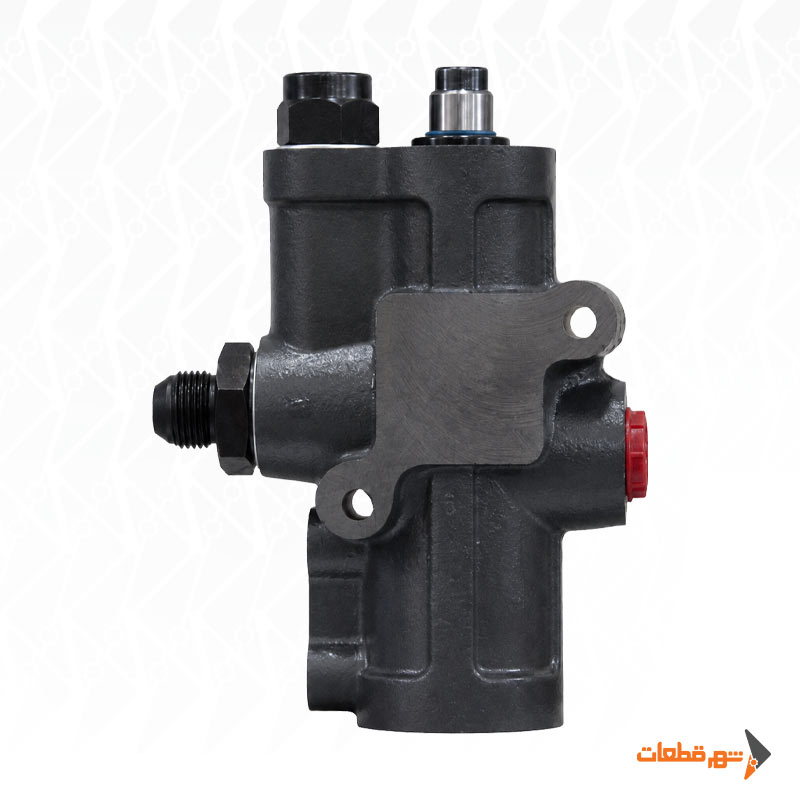

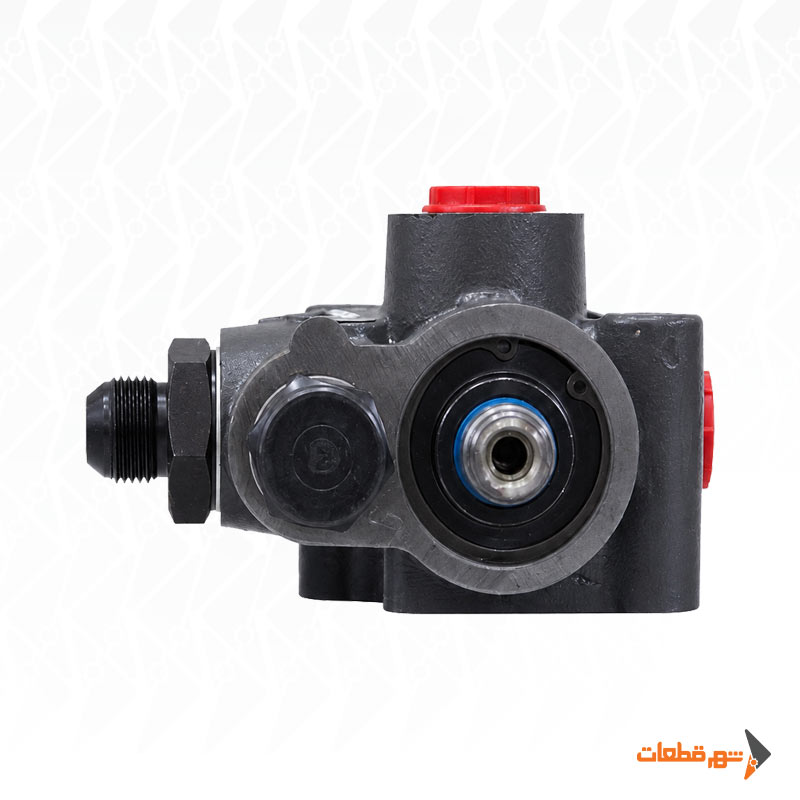

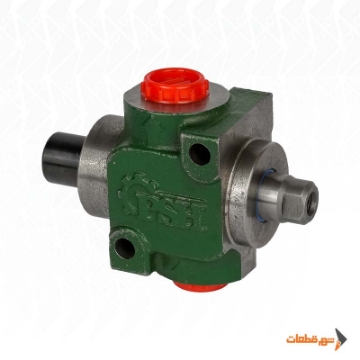

شیر قطع کن بادی S10-9313A یکی از اجزای کنترلی مدار هیدرولیک است که برای هدایت و کنترل جریان روغن با استفاده از فرمان پنوماتیک به کار می‌رود. این شیر در سیستم‌هایی کاربرد دارد که اپراتور باید بدون اعمال نیروی مکانیکی مستقیم، مسیر جریان روغن را کنترل کند.

در خودروهای سنگین و تجهیزات مجهز به سیستم هیدرولیک، استفاده از فرمان بادی امکان کنترل سریع‌تر شیر را فراهم می‌کند. به همین دلیل هنگام خرید شیر قطع کن بادی، علاوه بر نوع فرمان باید فشار کاری، ظرفیت عبور جریان، سایز اتصال و مشخصات پمپ هیدرولیک نیز بررسی شوند.

مدل S10-9313A برای کار در مدارهای هیدرولیک پرفشار طراحی شده و براساس اطلاعات فنی محصول، فشار کاری آن 180 بار و حداکثر فشار قابل تحمل آن 230 بار است. انتخاب صحیح این شیر از ایجاد افت فشار بیش از حد، افزایش دمای روغن و محدودشدن عملکرد پمپ جلوگیری می‌کند.

جدول مشخصات فنی شیر قطع کن بادی S10-9313A

در تصویر کاتالوگ، برای مقادیر 110 و 140 واحد مشخصی در بخش قابل مشاهده درج نشده است؛ بنابراین برای صفحه محصول بهتر است تا زمان تأیید واحد، این اعداد با عنوان «ظرفیت درج‌شده» ثبت شوند.

عملکرد فنی شیر قطع کن بادی

شیر قطع کن بادی S10-9313A با دریافت فشار هوا از مدار پنوماتیک، وضعیت مکانیزم داخلی شیر را تغییر می‌دهد. این تغییر وضعیت باعث بازشدن، بسته‌شدن یا هدایت جریان روغن به مسیر مشخص‌شده در مدار هیدرولیک می‌شود. استفاده از فرمان بادی در خودروهای سنگین مزیت مهمی دارد؛ زیرا این خودروها معمولاً به سیستم هوای فشرده مجهز هستند و امکان کنترل شیر از داخل کابین یا پنل فرمان وجود دارد.

در عملکرد صحیح این سیستم، فشار باد فرمان باید به اندازه کافی باشد تا مکانیزم داخلی شیر به‌طور کامل تغییر وضعیت دهد. فشار ناکافی، نشتی شیلنگ بادی یا گیرکردن مکانیزم داخلی می‌تواند باعث عملکرد ناقص شیر و محدودشدن مسیر روغن شود.

اهمیت ظرفیت جریان در انتخاب شیر

یکی از مهم‌ترین نکات در خرید شیر قطع کن بادی S10-9313A تطبیق ظرفیت شیر با دبی پمپ هیدرولیک است. اگر مقدار روغنی که پمپ تولید می‌کند بیشتر از ظرفیت عبور شیر باشد، شیر به یک محدودکننده جریان در مدار تبدیل می‌شود.

نتیجه این وضعیت می‌تواند شامل افزایش افت فشار، بالا رفتن دمای روغن و کاهش راندمان سیستم باشد. بنابراین سایز شیر نباید فقط براساس قطر رزوه یا شیلنگ انتخاب شود.

در اطلاعات محصول، برای سایزهای مختلف مقادیر 110 و 140 درج شده است. نسخه دارای مسیر بزرگ‌تر برای مدارهایی که به عبور حجم بیشتری از روغن نیاز دارند مناسب‌تر خواهد بود، مشروط بر اینکه سایر اجزای سیستم نیز برای همان دبی طراحی شده باشند.

فشار کاری 180 بار و حداکثر فشار 230 بار

فشار کاری شیر S10-9313A برابر 180 بار است. این مقدار باید به‌عنوان مبنای طراحی و استفاده مداوم از شیر در مدار در نظر گرفته شود.

مقدار 230 بار حداکثر فشار اعلام‌شده است و نباید با فشار کاری دائم اشتباه گرفته شود. کارکرد طولانی‌مدت شیر نزدیک به فشار حداکثر می‌تواند تنش بیشتری به آب‌بندها، بدنه و قطعات داخلی وارد کند.

اگر مدار هیدرولیک در فشار بالا کار می‌کند، تنظیم صحیح شیر اطمینان نیز اهمیت زیادی دارد. افزایش کنترل‌نشده فشار می‌تواند علاوه بر شیر، به پمپ، شیلنگ‌ها، اتصالات و سایر اجزای سیستم آسیب وارد کند.

ارتباط شیر قطع کن بادی با پمپ هیدرولیک

در یک مدار هیدرولیک، پمپ روغن را با دبی مشخص وارد سیستم می‌کند و شیر وظیفه کنترل مسیر این جریان را بر عهده دارد. به همین دلیل انتخاب پمپ و شیر باید به‌صورت یک مجموعه انجام شود.

برای مثال، استفاده از یک پمپ پر‌دبی در کنار شیر با سطح عبور محدود باعث ایجاد افت فشار موضعی خواهد شد. این افت فشار بخشی از توان تولیدشده توسط پمپ را به حرارت تبدیل می‌کند و می‌تواند دمای روغن را افزایش دهد.

بنابراین پیش از خرید شیر قطع کن بادی بهتر است دبی پمپ، فشار کاری، سایز شیلنگ‌ها و نوع مصرف‌کننده هیدرولیکی مشخص باشند.

علائم خرابی یا عملکرد ناقص شیر

اگر شیر S10-9313A عملکرد مناسبی نداشته باشد، ممکن است نشانه‌هایی مانند کندشدن حرکت جک، تأخیر در واکنش به فرمان، داغ‌شدن روغن، افت فشار یا نشتی مشاهده شود.

یکی دیگر از مشکلات رایج، گیرکردن قسمت داخلی شیر بر اثر آلودگی روغن است. ذرات فلزی و آلودگی موجود در مدار می‌توانند حرکت دقیق قطعات داخلی را مختل کنند.

استفاده از فیلتر مناسب، تعویض روغن در زمان مقرر و جلوگیری از ورود آلودگی هنگام بازکردن اتصالات، نقش مهمی در افزایش طول عمر شیر دارد.

نکات مهم هنگام خرید شیر قطع کن بادی S10-9313A

در زمان انتخاب شیر قطع‌کن بادی S10-9313A بهتر است فقط کد فنی محصول ملاک قرار نگیرد. پیش از سفارش، ابتدا باید مشخصات مدار هیدرولیک شامل سایز مسیر، دبی پمپ و فشار کاری سیستم مشخص شوند و سپس ظرفیت شیر با شرایط واقعی مدار تطبیق داده شود.

مهم‌ترین مواردی که پیش از انتخاب این شیر باید بررسی شوند عبارت‌اند از:

• دبی واقعی مدار هیدرولیک

• فشار کاری سیستم

• سایز لوله‌ها و شیلنگ‌های هیدرولیک

• سایز ورودی و خروجی شیر

• مشخصات پمپ هیدرولیک

• فشار هوای سیستم پنوماتیک

• وضعیت شیلنگ‌ها و اتصالات بادی

• نحوه اتصال پورت‌های ورود، خروج و برگشت روغن

• شرایط نصب و فضای موجود

در مدل‌های بادی، عملکرد صحیح شیر به وضعیت سیستم پنوماتیک نیز وابسته است. فشار هوای ناکافی، نشتی در شیلنگ بادی یا خرابی اتصالات می‌تواند مانع تغییر کامل وضعیت شیر شود و در نتیجه مسیر جریان روغن به‌درستی باز یا بسته نشود.

پیش از نصب نیز باید مسیر پورت‌های هیدرولیک براساس شماتیک شیر مشخص شود. اتصال اشتباه مسیر ورود، خروج یا برگشت روغن می‌تواند عملکرد مدار را مختل کرده و حتی باعث افزایش غیرعادی فشار در بخشی از سیستم شود.

در خودروهای سنگین، این شیر معمولاً به‌عنوان بخشی از یک مجموعه هیدرولیکی کار می‌کند که انتقال توان آن از گیربکس آغاز می‌شود. بنابراین هنگام بررسی سیستم، انتخاب صحیح بغل گیربکس یا PTO نیز اهمیت زیادی دارد؛ زیرا دور و گشتاور خروجی آن باید با پمپ هیدرولیک مورد استفاده هماهنگ باشد.

در برخی خودروها نیز بسته به ساختار گیربکس و نوع کاربرد، انتقال قدرت از طریق پشت گیربکس انجام می‌شود. در چنین مجموعه‌ای نیز باید نسبت دور، ظرفیت انتقال گشتاور و نحوه اتصال پمپ به‌درستی بررسی شود تا مجموعه هیدرولیک در محدوده کاری مناسب فعالیت کند.

برای خرید شیر قطع‌کن بادی S10-9313A از شهر قطعات، بهتر است مشخصات پمپ هیدرولیک، فشار کاری مدار، دبی سیستم، سایز اتصالات و نوع سیستم انتقال قدرت خودرو نیز در زمان انتخاب محصول بررسی شوند. این کار کمک می‌کند شیر از نظر ظرفیت جریان و فشار با مجموعه هیدرولیک سازگار باشد و در کنار تجهیزاتی مانند بغل گیربکس، پشت گیربکس و پمپ هیدرولیک عملکرد هماهنگ‌تری داشته باشد.
