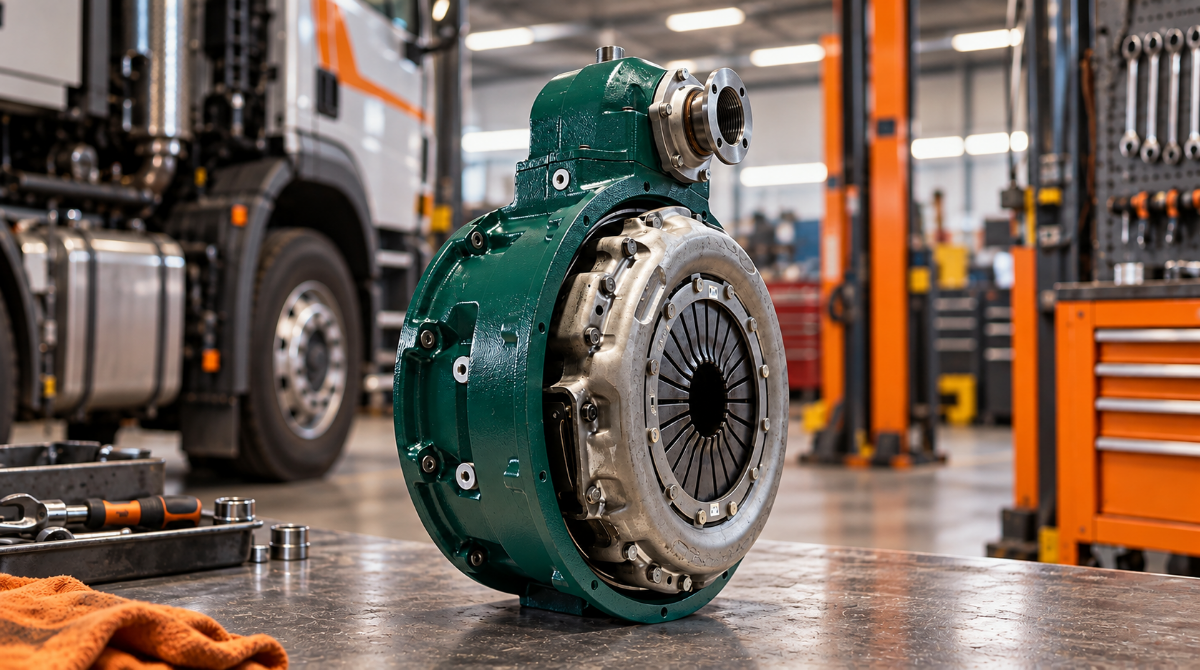

شنبه 11 مهر 1405 ساعت 15:05 0 انجین فلایویل PTO چیست؟ راهنمای خرید برای خودروهای آتش‌نشانی

انجین فلایویل PTO یا ساندویچ PTO یک سامانه برداشت توان است که در آرایش‌های متداول این خانواده میان موتور و گیربکس اصلی نصب می‌شود و توان مکانیکی را از ناحیه فلایویل موتور به تجهیز جانبی انتقال می‌دهد. این قطعه با «فلایویل معمولی موتور» یکی نیست؛ فلایویل موتور جزئی از مجموعه موتور و کلاچ است، اما Engine Flywheel PTO یک واحد انتقال توان برای راه‌اندازی تجهیزاتی مانند پمپ آتش‌نشانی است. انتخاب آن فقط با نام خودرو، ظاهر پوسته یا کد بازاری ممکن نیست و باید موتور، گیربکس، کلاچ، اتصال‌ها، نیاز توان و سامانه کنترل بررسی شوند.

خلاصه برای خریدار:

انجین فلایویل، توان مکانیکی موتور را به تجهیز جانبی می‌رساند و خودش پمپ یا مولد فشار نیست.
مناسب‌بودن آن به طراحی خودرو، چرخه کاری، توان و گشتاور، دور خروجی، جهت گردش و فضای نصب وابسته است.
پیش از سفارش باید مشخصات موتور و گیربکس، پلاک تجهیز، پمپ، نوع خروجی و نقشه یا تصاویر محل نصب ارائه شود.

برای شروع انتخاب، مدل‌های انجین فلایویل شهر قطعات را بررسی کنید. پیش از سفارش، مدل موتور و گیربکس و مشخصات پمپ را برای تطبیق گزینه مناسب آماده داشته باشید؛ قیمت و وضعیت تأمین هر مدل هنگام استعلام مشخص می‌شود.

انجین فلایویل یا ساندویچ PTO چیست؟

برداشت توان یا Power Take-Off روشی برای استفاده از بخشی از توان موتور خودرو جهت به‌کارانداختن تجهیزات جانبی است. در ساندویچ PTO، واحد برداشت توان در مسیر میان موتور و گیربکس قرار می‌گیرد و از ناحیه فلایویل یا اتصال مرتبط با آن نیروی دورانی دریافت می‌کند. به همین علت در بازار ایران نام‌هایی مانند انجین فلایویل، انجین فلای ویل و PTO از فلایویل برای این خانواده شنیده می‌شود.

همه محصولات یکسان نیستند. کلاچ PTO، خروجی، نسبت، کنترل، روان‌کاری و محدودیت کاری میان مدل‌ها تفاوت دارد. دو پوسته مشابه نیز ممکن است برای موتور، گیربکس یا اتصال متفاوتی ساخته شده باشند.

استقلال احتمالی مسیر توان PTO از کلاچ اصلی خودرو نیز باید دقیق تفسیر شود. در برخی طراحی‌ها، تجهیز جانبی می‌تواند مستقل از وضعیت کلاچ حرکت خودرو توان بگیرد؛ اما این ویژگی به‌تنهایی ثابت نمی‌کند که PTO را می‌توان زیر بار درگیر کرد یا اینکه محصول قابلیت Hot Shift دارد. روش فعال‌سازی و توقف فقط باید از دستور همان مدل گرفته شود.

انجین فلایویل چه نقشی در راه‌اندازی پمپ آتش‌نشانی دارد؟

پمپ آتش‌نشانی برای کار به توان، گشتاور و سرعت دورانی مناسب نیاز دارد. انجین فلایویل آتش‌نشانی این توان مکانیکی را از موتور دریافت می‌کند و از طریق خروجی، گاردان یا آرایش اتصال تعریف‌شده به پمپ می‌رساند. خود PTO آب را پمپاژ نمی‌کند و به‌تنهایی فشار یا دبی بیشتری ایجاد نمی‌کند.

عملکرد نهایی به مجموعه‌ای از عوامل وابسته است: منحنی پمپ، دور ورودی موردنیاز، توان قابل دسترس موتور، نسبت PTO، افت‌های انتقال، شرایط مکش و سامانه کنترل. اگر نسبت یا دور نامناسب انتخاب شود، صرفاً نصب یک PTO قوی‌تر مشکل عملکرد پمپ را حل نمی‌کند. پمپ، PTO، موتور و انتقال قدرت باید به‌عنوان یک سامانه واحد بررسی شوند.

خودرو ممکن است علاوه بر پمپ آب، مولد فوم یا تجهیزات کمکی داشته باشد. نیاز هر خروجی باید جداگانه تعیین شود. راهنمای تجهیزات خودرو آتش‌نشانی ارتباط اجزای کاربری را کامل‌تر توضیح می‌دهد.

پیش از انتخاب، پلاک پمپ، دور و توان موردنیاز تأییدشده، چرخه کاری و مسیر انتقال نیرو را همراه مشخصات خودرو بررسی کنید؛ نام «انجین فلایویل» به‌تنهایی پاسخ فنی نیست.

تفاوت انجین فلایویل با بغل گیربکس، پشت گیربکس و اسپلیت‌شافت چیست؟

این خانواده‌ها توان را به تجهیز جانبی منتقل می‌کنند، اما محل نصب و مسیر نیرو متفاوت است. کدها و نقشه مجموعه از عنوان بازار مهم‌ترند.

خانواده برداشت توان	محل نصب عمومی	منبع دریافت توان	معیارهای اصلی انتخاب	محدودیت تطبیق
انجین فلایویل یا ساندویچ PTO	میان موتور و گیربکس اصلی، بسته به طراحی	ناحیه فلایویل موتور	موتور، پوسته فلایویل، گیربکس، کلاچ، نسبت، کنترل و فضای نصب	نیازمند سازگاری هم‌زمان موتور و گیربکس؛ قابلیت‌ها مدل‌محورند
بغل گیربکس	روی دهانه جانبی یا محل تعیین‌شده گیربکس	چرخ‌دنده محرک داخل گیربکس	کد گیربکس، دهانه نصب، دنده ورودی، نسبت و خروجی	همه گیربکس‌ها دهانه یا دنده یکسان ندارند
پشت گیربکس	عقب گیربکس یا خروجی انتهایی، بسته به طراحی	خروجی یا محور مرتبط با گیربکس	مدل گیربکس، نوع خروجی، نسبت، جهت و اتصال	عنوان «پشت گیربکس» به چند آرایش متفاوت گفته می‌شود
اسپلیت‌شافت	در مسیر خط انتقال قدرت بعد از گیربکس	شافت اصلی انتقال قدرت	آرایش گاردان، حالت کار خودرو، خروجی‌ها، ظرفیت و کنترل	نصب شاسی و منطق انتقال نیرو باید از ابتدا بررسی شود

هیچ خانواده‌ای برای همه خودروها برتر نیست. نیاز توان و آرایش انتقال قدرت نوع قابل بررسی را تعیین می‌کند. درباره نوع جانبی، مقاله بغل گیربکس یا PTO چیست را بخوانید.

چه زمانی بررسی انجین فلایویل برای خرید توجیه دارد؟

بررسی این خانواده زمانی منطقی است که برداشت توان از موتور، چرخه کاری سنگین یا آرایش خاص انتقال قدرت مطرح باشد. این توصیه عمومی خرید نیست؛ نیاز تجهیز باید با شرایط واقعی تعریف شود.

مهم‌ترین پرسش‌ها این‌ها هستند: پمپ در چه دوری کار می‌کند؟ توان و گشتاور موردنیاز در شرایط واقعی چقدر است؟ خودرو ایستاده است یا باید امکان کار هنگام حرکت بررسی شود؟ مدت هر سیکل و فاصله میان سیکل‌ها چقدر است؟ خروجی با گاردان به پمپ می‌رسد یا اتصال دیگری دارد؟ چه فضایی میان موتور، گیربکس، شاسی و اتاق موجود است؟

افزودن واحد میان موتور و گیربکس می‌تواند بر خط انتقال، پایه‌ها، خنک‌کاری، کنترل و سرویس اثر بگذارد؛ پس انتخاب باید با سازنده خودرو، کاربری‌ساز و تأمین‌کننده هماهنگ شود.

هفت نکته قبل از خرید انجین فلایویل

۱. مدل و مشخصات موتور

برند و نام خودرو کافی نیست. مدل دقیق موتور، شماره یا کد شناسایی، آرایش پوسته فلایویل و اطلاعات سازنده باید ثبت شود. یک خودرو ممکن است در سال‌ها یا تیپ‌های مختلف با موتورهای متفاوت عرضه شده باشد.

۲. مدل دقیق گیربکس و آرایش کلاچ

کد کامل گیربکس، دستی یا اتوماتیک‌بودن، ساختار کلاچ و نحوه اتصال به موتور روی سازگاری اثر دارند. استقلال PTO از کلاچ خودرو فقط در صورت تأیید سازنده همان مدل پذیرفته شود و نباید به همه ساندویچ PTOها تعمیم یابد.

۳. ابعاد و استاندارد اتصال

قطرها، پایلوت، الگوی پیچ، عمق نصب و استاندارد اتصال باید از نقشه تأییدشده برداشته شوند. عبارت‌هایی مانند SAE1 فقط زمانی قابل استفاده‌اند که برای موتور، پوسته و مدل PTO مربوط تأیید شده باشند؛ شباهت ظاهری یا تعداد پیچ کافی نیست.

۴. توان و گشتاور مجاز در چرخه کاری

نیاز پمپ باید در دور واقعی محاسبه و با ظرفیت مجاز PTO در چرخه کاری موردنظر مقایسه شود. ظرفیت مقطعی و پیوسته یکسان نیست و اعداد یک خانواده مانند EFP-1 یا KFP.SAE1 نباید به مدل‌های دیگر نسبت داده شوند.

۵. نسبت انتقال، دور خروجی و جهت گردش

نسبت PTO تعیین می‌کند دور موتور چگونه به خروجی منتقل شود. جهت گردش نیز باید با ذکر سمت مشاهده و براساس نقشه سازنده مشخص گردد. دور بیشتر الزاماً عملکرد بهتر پمپ را تضمین نمی‌کند.

۶. نوع خروجی، گاردان و فضای نصب

نوع فلنج یا شافت، اندازه چهارشاخه، ظرفیت گاردان، زاویه کاری، هم‌راستایی و حفاظ باید بررسی شوند. برای انتخاب محور مناسب می‌توانید از راهنمای انتخاب گاردان آتش‌نشانی استفاده کنید. فضای سرویس و جلوگیری از برخورد با شاسی نیز ضروری است.

۷. کنترل درگیری، اینترلاک و شرایط روغن‌کاری

نوع فرمان ممکن است میان مدل‌ها متفاوت باشد. منطق اینترلاک باید از درگیری ناخواسته یا کار در وضعیت نامجاز جلوگیری کند. نوع روغن، روش خنک‌کاری و برنامه سرویس نیز فقط طبق دفترچه همان محصول تعیین شود؛ دستور یک مدل را روی محصول دیگر اجرا نکنید.

برای انتخاب گزینه مناسب، مدل‌های انجین فلایویل را بررسی کنید و پیش از سفارش، پلاک موتور و گیربکس، نقشه اتصال و مشخصات پمپ را برای تطبیق مدل ارسال کنید.

آیا انجین فلایویل امکان کارکرد پمپ هنگام حرکت خودرو را فراهم می‌کند؟

Pump and Roll به حالتی گفته می‌شود که تجهیز آتش‌نشانی، مانند پمپ، هم‌زمان با حرکت کنترل‌شده خودرو کار کند. برخی سازندگان برای بعضی مدل‌های Flywheel Engine PTO این قابلیت را اعلام می‌کنند؛ Interpump نیز استفاده ثابت و متحرک را برای خانواده مشخصی، مشروط به ویژگی‌های گیربکس، مطرح کرده است.

این قابلیت را نمی‌توان برای هر انجین فلایویل تضمین کرد. مدل PTO، گیربکس، نسبت، پمپ، سرعت مجاز خودرو، سامانه کنترل، اینترلاک‌ها، خنک‌کاری و تأیید کاربری‌ساز باید هماهنگ باشند. همچنین مستقل‌بودن مسیر PTO از کلاچ اصلی به‌خودی‌خود مجوز درگیری زیر بار، تعویض دنده یا Hot Shift نیست.

راهنمای رسمی Scania نیز برای PTOهای مختلف روش‌های متفاوتی ارائه می‌کند و صریحاً یادآور می‌شود اطلاعات با مشخصات خودرو تغییر می‌کند. بنابراین اپراتور باید فقط دستور خودرو و تجهیز همان نصب را اجرا کند؛ مقاله عمومی جای دفترچه بهره‌برداری را نمی‌گیرد.

بررسی محصولات GD511 و GD447 شهر قطعات

در دسته انجین فلایویل شهر قطعات دو صفحه با نام‌های GD511 و GD447 قرار دارد. صفحه انجین فلایول GD511 برای بررسی مدل اول و صفحه انجین فلایول GD447 برای بررسی مدل دوم در دسترس است.

GD511 و GD447 نام مدل‌هایی هستند که در سایت معرفی شده‌اند. برای مقایسه خرید، باید مشخصات هر مدل شامل اتصال ورودی، نوع خروجی، نسبت، جهت گردش، ظرفیت مجاز و نوع کنترل با نیاز خودرو و پمپ تطبیق داده شود. تفاوت عدد مدل به‌تنهایی نشان نمی‌دهد کدام گزینه برای کاربری شما مناسب‌تر است؛ مشخصات اختصاصی هر مدل باید با پلاک یا کاتالوگ همان تجهیز تأیید شود.

هنگام استعلام GD511 یا GD447، علاوه بر نام مدل، تصاویر پلاک موتور و گیربکس و مشخصات پمپ را ارسال کنید. مدل سازگار، متعلقات موردنیاز و وضعیت تأمین باید پیش از نهایی‌شدن سفارش مشخص شوند.

قیمت انجین فلایویل به چه عواملی بستگی دارد؟

قیمت به مدل، سازنده، خروجی، نسبت، کنترل، متعلقات، آداپتور یا گاردان و وضعیت تأمین وابسته است. محصولات ظاهراً مشابه ممکن است همسان نباشند.

هزینه پروژه فقط قیمت PTO نیست؛ پایه‌بندی، گاردان، کنترل، خنک‌کاری و نصب نیز در برآورد اثر دارند. متعلقات لازم باید پیش از سفارش مشخص شوند.

به‌دلیل تغییر موجودی و شرایط بازار، قیمت عددی ثابت در مقاله قابل اتکا نیست. استعلام زمانی دقیق‌تر است که مدل سازگار و اقلام همراه موردنیاز مشخص شده باشند.

چک‌لیست سفارش مدل سازگار

برای استعلام خرید انجین فلایویل، موارد زیر را یکجا آماده کنید:

۱ ـ برند، مدل، سال و کاربری خودرو؛

۲ ـ مدل دقیق موتور و تصویر پلاک آن؛

۳ ـ کد کامل گیربکس و تصویر پلاک؛

۴ ـ مشخصات پوسته فلایویل و آرایش کلاچ؛

۵ ـ عکس محل اتصال میان موتور و گیربکس؛

۶ ـ مدل و پلاک پمپ آتش‌نشانی یا تجهیز متصل؛

۷ ـ توان، گشتاور و دور موردنیاز از سند سازنده پمپ؛

۸ ـ چرخه کاری، حالت ثابت یا نیاز احتمالی Pump and Roll؛

۹ ـ جهت گردش خروجی با ذکر زاویه مشاهده؛

۱۰ ـ نوع خروجی، فلنج، گاردان و محدودیت فضای نصب؛

۱۱ ـ روش کنترل و اینترلاک موردنیاز کاربری‌ساز؛

۱۲ ـ کد یا تصاویر PTO قبلی، در صورت تعویض.

عکس‌ها باید روشن، مستقیم و شامل نمای نزدیک پلاک و نمای کلی محل نصب باشند. اگر کد ناخواناست، آن را حدس نزنید. اندازه‌ها را با واحد و نقاط مرجع مشخص ثبت کنید.

سؤالات متداول درباره انجین فلایویل PTO

انجین فلایویل چیست و با فلایویل موتور چه تفاوتی دارد؟

انجین فلایویل PTO یک واحد برداشت توان برای راه‌اندازی تجهیز جانبی است که در آرایش متداول میان موتور و گیربکس نصب می‌شود. فلایویل معمولی موتور جزئی از خود مجموعه موتور و کلاچ است و نباید با PTO ساندویچی یکی دانسته شود.

آیا انجین فلایویل همان اسپلیت‌شافت است؟

خیر. انجین فلایویل توان را در ناحیه میان موتور و گیربکس دریافت می‌کند؛ اسپلیت‌شافت در مسیر خط انتقال قدرت بعد از گیربکس قرار می‌گیرد. معیار نصب، کنترل و حالت کاری این دو خانواده متفاوت است.

آیا انجین فلایویل فشار پمپ آتش‌نشانی را افزایش می‌دهد؟

به‌تنهایی، خیر. PTO توان مکانیکی را منتقل می‌کند و خودش پمپ نیست. فشار و دبی حاصل به پمپ، دور ورودی، توان در دسترس، شرایط مکش و مقاومت مدار وابسته است. اصلاح یک PTO نامناسب ممکن است کمک کند پمپ به نقطه کاری طراحی‌شده برسد، اما تضمین افزایش فشار یا دبی نیست.

آیا هر ساندویچ PTO قابلیت Pump and Roll دارد؟

خیر. این قابلیت باید برای مدل PTO، گیربکس، خودرو و سامانه کنترل تأیید شود. وجود مسیر مستقل از کلاچ اصلی نیز به‌تنهایی Hot Shift یا امکان درگیری زیر بار را ثابت نمی‌کند.

برای خرید انجین فلایویل چه اطلاعاتی ارسال کنیم؟

پلاک موتور و گیربکس، مشخصات پوسته و کلاچ، عکس محل نصب، پلاک پمپ، نیاز دور و توان، نوع خروجی، گاردان، چرخه کاری و روش کنترل را ارسال کنید. مدل خودرو یا عکس ظاهری به‌تنهایی برای تأیید سازگاری کافی نیست.

جمع‌بندی و استعلام خرید انجین فلایویل PTO

پاسخ کوتاه به پرسش «انجین فلایویل چیست» این است: یک سامانه برداشت توان موتور برای راه‌اندازی تجهیزات جانبی که در طراحی‌های رایج میان موتور و گیربکس قرار می‌گیرد. اما خرید آن به یک تعریف ساده محدود نیست؛ موتور، گیربکس، کلاچ، استاندارد اتصال، نسبت، دور، جهت، توان، گاردان، کنترل و چرخه کاری باید هم‌زمان بررسی شوند.

برای انتخاب میان گزینه‌های معرفی‌شده، مدل موتور، کد گیربکس، تصویر پلاک تجهیز، مشخصات پمپ یا کاربری، نوع خروجی و فضای نصب را آماده کنید. سپس برای استعلام مدل سازگار از شهر قطعات اقدام کنید تا امکان تطبیق فنی، وضعیت تأمین و قیمت همان گزینه بررسی شود. این بررسی جای تأیید سازنده خودرو یا کاربری‌ساز را نمی‌گیرد.

هدف از استعلام، انتخاب قطعه‌ای است که با کل مجموعه کار کند؛ نه صرفاً خرید مدلی که از نظر ظاهری شبیه نمونه قبلی است.

سه شنبه 7 مهر 1405 ساعت 14:07 0 پمپ ۹ پیستون کمپرسی ۸۲، ۹۵ یا ۱۰۵ لیتری؟ راهنمای انتخاب قبل از خرید

برای انتخاب پمپ ۹ پیستون کمپرسی، فقط گفتن «۸۲، ۹۵ یا ۱۰۵ لیتری» کافی نیست. این عدد ممکن است در بازار به نام مدل، رده یا مشخصه‌ای اشاره کند که معنای دقیق آن باید از پلاک و کاتالوگ همان پمپ تأیید شود. جابه‌جایی حجمی با واحد سانتی‌متر مکعب بر دور با جریان واقعی برحسب لیتر بر دقیقه یکسان نیست. دور PTO، راندمان، جهت چرخش، فشار مجاز، نوع شفت و فلنج نیز باید بررسی شوند. انتخاب براساس ظاهر یا عدد بازاری می‌تواند به عملکرد نامناسب، گرم‌شدن مدار یا دوباره‌کاری نصب منجر شود.

برای بررسی اولیه، عکس خوانای پلاک پمپ قبلی، نمای روبه‌روی شفت، فلنج و پورت‌ها، کد PTO و توضیح کاربری خودرو را برای کارشناس فروش ارسال کنید.

آیا فقط عدد ۸۲، ۹۵ یا ۱۰۵ برای انتخاب کافی است؟

خیر. ابتدا باید مشخص شود عدد درج‌شده چه مفهومی دارد: جابه‌جایی حجمی، نام تجاری مدل یا مشخصه دیگری در کاتالوگ. سپس دور واقعی ورودی، جهت گردش، فشار کاری مجاز، نوع اتصال و جریان موردنیاز مدار بررسی شود.

دو پمپ با عنوان مشابه ممکن است شفت، فلنج، پورت یا محدوده کاری متفاوتی داشته باشند؛ بنابراین انتخاب نهایی باید براساس شماره فنی، پلاک و دیتاشیت همان مدل انجام شود.

پمپ ۹ پیستون چیست و در سیستم کمپرسی چه نقشی دارد؟

پمپ پیستونی انرژی مکانیکی دریافتی از PTO را به جریان روغن تبدیل می‌کند. در یک طراحی پیستونی، حرکت اجزای داخلی باعث مکش روغن از مخزن و هدایت آن به مدار می‌شود. تعداد پیستون‌ها فقط یکی از ویژگی‌های ساختاری پمپ است و به‌تنهایی ظرفیت، فشار مجاز یا سازگاری آن را تعیین نمی‌کند.

در سیستم کمپرسی، جریان ایجادشده از مسیر شیر کنترل به جک می‌رسد. فشار زمانی در مدار شکل می‌گیرد که جریان با مقاومت بار و مسیر روبه‌رو شود. به همین دلیل، عبارت «پمپ فشار تولید می‌کند» بدون توضیح کامل می‌تواند گمراه‌کننده باشد؛ وظیفه اصلی پمپ ایجاد جریان است و فشار در اثر مقاومت مدار در برابر آن جریان شکل می‌گیرد.

انتخاب پمپ را نمی‌توان جدا از مخزن، فیلتر، شیلنگ، شیر، جک و PTO انجام داد. راهنمای سیستم هیدرولیک کمپرسی ارتباط این اجزا را کامل‌تر توضیح می‌دهد. برای مشاهده خانواده‌های مختلف این محصول نیز صفحه انواع پمپ پیستونی نقطه شروع مناسبی است.

تفاوت حجم جابه‌جایی با دبی واقعی

جابه‌جایی حجمی، حجم نظری روغنی است که پمپ در هر دور شفت جابه‌جا می‌کند و معمولاً با واحد cc/rev بیان می‌شود. دبی یا جریان حجمی، مقدار روغنی است که در یک بازه زمانی از پمپ عبور می‌کند و معمولاً با L/min نمایش داده می‌شود. این دو واحد قابل جایگزینی نیستند.

به‌صورت مفهومی، جریان نظری از حاصل‌ضرب جابه‌جایی پمپ در سرعت دوران به دست می‌آید و سپس باید تبدیل واحد انجام شود. جریان واقعی به‌علت راندمان حجمی، دما، ویسکوزیته، سایش و شرایط مکش می‌تواند کمتر از مقدار نظری باشد.

به همین دلیل نمی‌توان عدد ۸۲، ۹۵ یا ۱۰۵ را بدون اطلاع از واحد، دور و شیوه نام‌گذاری سازنده، معادل قطعی لیتر بر دقیقه دانست.

افزایش سرعت نیز همیشه راه‌حل مناسبی برای افزایش عملکرد نیست. اگر مسیر مکش محدود باشد یا دور پمپ از محدوده مجاز سازنده خارج شود، احتمال کاویتاسیون، صدای غیرعادی، افزایش دما و کاهش عمر پمپ بیشتر می‌شود. هر محاسبه باید با دیتاشیت همان پمپ و شرایط واقعی نصب کنترل شود.

مقایسه پمپ‌های ۹ پیستون ۸۲، ۹۵ و ۱۰۵

جدول زیر عمداً عدد عملکردی قطعی ارائه نمی‌کند؛ زیرا نام‌های رایج بازار بدون مشاهده پلاک و کاتالوگ برای تعیین مشخصات واقعی کافی نیستند.

عنوان رایج بازار	چه چیزی باید تأیید شود؟	اثر احتمالی بر انتخاب	مدرک لازم
پمپ ۹ پیستون ۸۲	واحد عدد، جابه‌جایی، فشار و دور مجاز	تناسب جریان با سرعت PTO و نیاز مدار	عکس پلاک و دیتاشیت همان کد
پمپ ۹ پیستون ۹۵	معنای عدد، جهت گردش، شفت و فلنج	سازگاری مکانیکی و هیدرولیکی	شماره فنی کامل و نقشه اتصال
پمپ ۹ پیستون ۱۰۵	مشخصات واقعی مدل، پورت‌ها و محدودیت نصب	نیاز توان، مکش و فضای نصب	کاتالوگ سازنده و تصاویر نصب

بزرگ‌تر بودن عدد لزوماً به معنی بهتر بودن پمپ نیست. پمپی با جابه‌جایی بیشتر ممکن است در یک دور مشخص دبی بیشتری ایجاد کند، اما هم‌زمان توان بیشتری از مجموعه محرک بگیرد و شرایط مکش متفاوتی نیاز داشته باشد. اگر PTO، موتور، مسیر مکش یا شیر کنترل برای این شرایط انتخاب نشده باشند، نتیجه می‌تواند برخلاف انتظار باشد.

عنوان‌هایی مانند «پمپ مایلری کمپرسی» یا «پمپ ۹ پیستون ترک» نیز جای شماره فنی را نمی‌گیرند. کشور سازنده، شکل ظاهری یا تعداد پیستون‌ها نمی‌تواند مشخصات اتصال و عملکرد پمپ را قطعی کند.

پس از مقایسه مدل‌ها، تصاویر پلاک پمپ قبلی و مدل پیشنهادی را کنار هم ارسال کنید. واحد عدد، دور، جهت، شفت، فلنج و پورت‌ها باید پیش از سفارش تطبیق داده شوند.

تأثیر دور PTO بر دبی پمپ

PTO سرعت مکانیکی را با یک نسبت مشخص از گیربکس به پمپ منتقل می‌کند. دور خروجی آن تابع طراحی PTO، وضعیت گیربکس و سرعت بخش محرک است؛ بنابراین دور موتور به‌تنهایی دور واقعی پمپ را نشان نمی‌دهد.

ابتدا باید نسبت رسمی PTO مشخص و سپس دور خروجی آن در شرایط واقعی کار محاسبه شود.

اگر جابه‌جایی پمپ ثابت باشد، افزایش دور به‌صورت نظری جریان خروجی را افزایش می‌دهد؛ اما محدودیت دور مجاز، توان در دسترس، شرایط مکش و چرخه کاری همچنان باید بررسی شوند. پمپ بزرگ‌تر روی PTO نامتناسب ممکن است دور بسیار کم یا زیاد بگیرد یا بار بیشتری از ظرفیت مجموعه طلب کند.

کارکرد مقطعی برای بالابردن اتاق کمپرسی با کار طولانی تجهیزات دیگر یکسان نیست. ظرفیت PTO و پمپ باید براساس چرخه واقعی کار بررسی شود. تغییر نسبت با هدف سریع‌ترشدن حرکت جک نیز باید با مشخصات رسمی PTO، پمپ و مدار کنترل شود؛ نه براساس تجربه یک خودروی متفاوت.

جهت چرخش پمپ ۹ پیستون

جهت چرخش معمولاً با CW برای ساعت‌گرد و CCW برای پادساعت‌گرد نمایش داده می‌شود؛ اما جهت فقط زمانی معنا دارد که زاویه مشاهده مشخص باشد.

بسیاری از سازندگان جهت را از سمت انتهای شفت تعریف می‌کنند، ولی ملاک نهایی فلش روی بدنه، پلاک، شماره فنی و کاتالوگ همان مدل است.

خروجی PTO باید با جهت موردنیاز پمپ هماهنگ باشد. نگاه‌کردن از پشت پمپ یا اعتماد به محل پورت‌ها می‌تواند تشخیص را برعکس کند. همه پمپ‌ها نیز قابلیت تغییر جهت ندارند و دست‌کاری داخلی بدون دستور سازنده ممکن است مسیر مکش، فشار یا آب‌بندی را مختل کند.

برای بررسی کامل این موضوع، مقاله تشخیص پمپ هیدرولیک چپ‌گرد و راست‌گرد را مطالعه کنید. پمپ را برای آزمایش جهت، خشک یا با اتصالات نامطمئن راه‌اندازی نکنید.

فشار مجاز پمپ و فشار موردنیاز مدار

فشار موردنیاز سیستم به بار، سطح مؤثر جک، افت مسیر و تنظیم شیرهای مدار وابسته است. فشار مجاز پمپ یک محدودیت طراحی تعیین‌شده از سوی سازنده است و ممکن است برای حالت پیوسته، مقطعی یا اوج، مقادیر متفاوتی داشته باشد.

این مقادیر را نباید از یک مدل دیگر به پمپ موردنظر تعمیم داد.

پمپی که روی کاغذ ظرفیت فشار بالاتری دارد، الزاماً برای سیستم مناسب‌تر نیست. شیر کنترل، جک، شیلنگ‌ها، اتصالات و PTO نیز باید توان تحمل شرایط کاری مدار را داشته باشند. تنظیم فشار بدون ابزار مناسب، اطلاعات فنی مدل و فرد متخصص می‌تواند خطرناک باشد.

اگر مدار زود به فشار محدودکننده می‌رسد یا اتاق کمپرسی بالا نمی‌رود، علت ممکن است به بار، شیر، نشتی داخلی جک، گرفتگی مکش، ورود هوا، خرابی پمپ یا انتقال نامناسب توان مربوط باشد. تعویض پمپ پیش از عیب‌یابی کامل مدار تصمیم مطمئنی نیست.

بررسی شفت، فلنج و پورت‌های پمپ

پیش از خرید، نوع و ابعاد هزارخار یا شفت، استاندارد فلنج، قطر پایلوت، الگوی پیچ و طول درگیری باید تطبیق داده شود. شباهت ظاهری یا مقایسه عکس برای تأیید سازگاری کافی نیست.

اختلاف جزئی در شفت یا پایلوت می‌تواند مانع نصب صحیح شود یا به لقی، ناهم‌محوری و سایش زودهنگام منجر گردد.

پورت مکش باید مسیر کم‌مقاومت و متناسب با دستور سازنده داشته باشد. قطر شیلنگ، نحوه قرارگیری آن و محل مخزن بر تغذیه پمپ اثر می‌گذارند. پورت فشار نیز باید با اتصالات و فشار مدار سازگار باشد. جای پورت‌ها ممکن است میان نسخه‌های مختلف یک خانواده تفاوت داشته باشد.

وزن و طول مجموعه مستقیم‌کوبل، نیاز به پایه نگهدارنده و محدودیت فضای شاسی نیز باید بررسی شود. کوپلینگ نباید برای جبران ناهم‌محوری یا اختلاف شفت به‌صورت تجربی تغییر داده شود.

انتخاب پمپ برای کمپرسی، تریلی و کاربری سنگین

برای انتخاب پمپ کمپرسی، اطلاعاتی مانند حجم و نوع جک، زمان مطلوب حرکت، بار واقعی، ظرفیت مخزن، نوع شیر و چرخه کار اهمیت دارد.

در تریلی، محل نصب مخزن و پمپ، طول خطوط و روش انتقال توان ممکن است با یک کامیون متفاوت باشد. عبارت «کاربری سنگین» نیز باید با مدت کار، تعداد دفعات استفاده و شرایط محیطی تعریف شود؛ نه اینکه فقط به‌عنوان یک عنوان کلی استفاده شود.

در یک خودرو ممکن است مدل کوچک‌تر با دور مناسب نیاز مدار را پوشش دهد؛ در خودروی دیگر شاید جابه‌جایی بالاتر لازم باشد. پاسخ فقط با محاسبه جریان موردنیاز و بررسی توان و محدودیت اجزای سیستم به دست می‌آید.

نام خودرو، اندازه اتاق یا تجربه یک نصب مشابه برای تأیید نهایی کافی نیست.

هنگام جایگزینی پمپ، علت خرابی قطعه قبلی را نیز بررسی کنید. مکش نامناسب، آلودگی روغن، جهت اشتباه، دور نامتناسب، ناهم‌محوری و اضافه‌بار می‌توانند به پمپ جدید نیز آسیب بزنند.

اشتباهات پرهزینه هنگام خرید پمپ ۹ پیستون

تبدیل خودکار عدد ۸۲، ۹۵ یا ۱۰۵ به لیتر بر دقیقه بدون مشاهده واحد؛
انتخاب فقط از روی ظاهر، کشور سازنده یا عنوان «۹ پیستون»؛
نادیده‌گرفتن نسبت PTO و دور مجاز پمپ؛
تشخیص جهت گردش بدون مشخص‌کردن سمت مشاهده؛
تطبیق ناقص شفت، فلنج، پایلوت و الگوی پیچ؛
کوچک‌گرفتن مسیر مکش یا بی‌توجهی به محل پورت‌ها؛
خرید پمپ بزرگ‌تر بدون محاسبه توان و جریان موردنیاز؛
راه‌اندازی خشک، هواگیری ناقص یا آزمایش در دور بالا؛
تعویض پمپ بدون بررسی شیر، جک، روغن و علت خرابی قبلی؛
مقایسه قیمت پمپ‌های ۹ پیستون بدون مقایسه شماره فنی و متعلقات همسان.

برای استعلام پمپ ۹ پیستون چه اطلاعاتی ارسال کنیم؟

برای کاهش احتمال خطا در انتخاب، این اطلاعات را آماده کنید:

عکس مستقیم و خوانای پلاک پمپ قبلی؛
عکس روبه‌روی شفت و نمای جانبی فلنج؛
تصویر پورت مکش، پورت فشار و علامت‌های بدنه؛
کد گیربکس و شماره فنی PTO؛
جهت خروجی PTO همراه با ذکر زاویه مشاهده؛
نوع اتصال مستقیم، آداپتور یا کوپلینگ؛
مدل خودرو، نوع کاربری و چرخه کار؛
اطلاعات معتبر جک، شیر و فشار تنظیمی مدار؛
تصاویر فضای نصب و محدودیت‌های شاسی؛
شرح مشکل پمپ قبلی و شرایط ایجاد آن.

اگر پلاک ناخواناست، چند عکس با نور مایل و نمای کلی تهیه کنید و اعداد را حدس نزنید. تمام اندازه‌ها باید با ابزار مناسب و واحد مشخص ثبت شوند.

سؤالات متداول درباره پمپ ۹ پیستون کمپرسی

آیا پمپ ۹ پیستون ۹۵ لیتری همیشه ۹۵ لیتر بر دقیقه خروجی می‌دهد؟

خیر. ابتدا باید مشخص شود عدد ۹۵ در شماره‌گذاری سازنده چه معنایی دارد. جریان واقعی به جابه‌جایی حجمی، دور شفت، راندمان و شرایط مکش وابسته است. فقط پلاک و کاتالوگ همان کد می‌تواند واحد و عملکرد را تأیید کند.

تفاوت cc/rev و L/min چیست؟

cc/rev حجم نظری جابه‌جاشده در هر دور شفت است؛ اما L/min جریان حجمی در واحد زمان را نشان می‌دهد. برای محاسبه جریان، جابه‌جایی در دور ضرب می‌شود و راندمان و تبدیل واحد نیز باید در نظر گرفته شوند.

آیا پمپ ۱۰۵ برای کمپرسی بهتر از مدل ۸۲ است؟

نه به‌صورت عمومی. مدل مناسب به جریان موردنیاز، دور PTO، توان قابل انتقال، فشار مدار، مسیر مکش و چرخه کار بستگی دارد. بزرگ‌تر بودن عدد بدون دانستن معنای آن و مشخصات سیستم، برتری ایجاد نمی‌کند.

جهت چرخش پمپ را چگونه تشخیص دهیم؟

فلش بدنه، پلاک، کد فنی و کاتالوگ سازنده را بررسی کنید و سمت مشاهده را نیز مشخص کنید. اتکا به محل پورت‌ها یا نگاه‌کردن از سمت مخالف می‌تواند نتیجه را برعکس کند.

آیا ضعیف‌شدن جک به معنی خرابی پمپ است؟

خیر. پمپ، PTO، شیر کنترل، جک، سطح روغن، فیلتر، مسیر مکش و نشتی مدار می‌توانند در ضعف یا کندی سیستم نقش داشته باشند. تشخیص نهایی به آزمایش فنی و بررسی کامل مدار نیاز دارد.

برای خرید پمپ ۹ پیستون چه عکس‌هایی لازم است؟

از پلاک پمپ، شفت، فلنج، پورت‌ها، علامت جهت، پلاک PTO و فضای نصب عکس واضح تهیه کنید. تصاویر پمپ قبلی از چند زاویه و اطلاعات کاربری خودرو نیز به تطبیق قطعه کمک می‌کنند.

آیا قیمت مدل‌های ۸۲، ۹۵ و ۱۰۵ فقط به اندازه آن‌ها بستگی دارد؟

خیر. برند، شماره فنی، اصالت، نوع اتصال، مشخصات عملکردی، متعلقات و موجودی روز بر قیمت تأثیر دارند. قیمت زمانی قابل مقایسه است که دو گزینه از نظر فنی و اقلام همراه همسان باشند.

جمع‌بندی و راهنمای خرید

انتخاب پمپ ۹ پیستون کمپرسی فقط از روی عنوان بازاری ۸۲، ۹۵ یا ۱۰۵ قابل اتکا نیست. معنای عدد، جابه‌جایی حجمی، جریان در دور واقعی، فشار مجاز، جهت چرخش، شفت، فلنج و پورت‌ها باید با PTO و مدار هیدرولیک تطبیق داده شوند.

بزرگ‌تر بودن عدد نیز الزاماً سرعت یا قدرت مناسب‌تری ایجاد نمی‌کند.

برای خرید پمپ ۹ پیستون، عکس پلاک پمپ قبلی، جهت شفت، نوع فلنج، مشخصات PTO، تصاویر پورت‌ها و نوع کاربری خودرو را برای کارشناسان فروش شهر قطعات ارسال کنید. پس از بررسی اطلاعات و مستندات همان مدل، امکان تأمین و سازگاری گزینه مناسب ارزیابی می‌شود.

پیش از ثبت سفارش، کدها و اندازه‌ها را دوباره کنترل کنید و درباره هر عدد ناخوانا یا مشخصه نامعلوم توضیح بدهید. تطبیق فنی دقیق، احتمال بازگشت کالا و هزینه دوباره‌کاری را کاهش می‌دهد.

یکشنبه 5 مهر 1405 ساعت 08:52 0 گاردان آتش‌نشانی دو سر ثابت یا متحرک؟ راهنمای انتخاب برای انتقال توان پمپ

برای انتخاب گاردان آتش نشانی، ابتدا باید مشخص شود فاصله میان محرک و پمپ هنگام کار ثابت می‌ماند یا مجموعه به تغییر طول محوری نیاز دارد. گاردان دو سر ثابت و گاردان متحرک فقط دو ظاهر متفاوت نیستند و جایگزینی آن‌ها بدون بررسی طراحی می‌تواند به فشار محوری، لرزش، سایش اتصالات یا مشکل نصب منجر شود. زاویه کاری، دور، گشتاور، طول نصب، نوع فلنج و حرکت شاسی یا پایه‌ها نیز باید بررسی شوند. به همین دلیل، هیچ‌کدام از این دو مدل را نمی‌توان برای تمام خودروهای آتش‌نشانی بهتر دانست.

برای بررسی سازگاری، تصویر کامل گاردان، دو سر اتصال، طول در حالت نصب، قطر فلنج، تعداد و فاصله پیچ‌ها و مشخصات پمپ را برای کارشناسان فروش شهر قطعات ارسال کنید.

گاردان آتش‌نشانی ثابت بهتر است یا متحرک؟

اگر در طراحی مجموعه، فاصله مؤثر میان خروجی محرک و ورودی پمپ تغییر می‌کند، بخش کشویی باید این جابه‌جایی را در محدوده تعیین‌شده سازنده مدیریت کند.

اگر هر دو تجهیز روی سازه‌ای صلب و با فاصله کنترل‌شده نصب شده باشند، گاردان دو سر ثابت ممکن است قابل بررسی باشد. تصمیم نهایی به نقشه نصب، حرکت نسبی تجهیزات، زاویه، دور، گشتاور، مشخصات فلنج‌ها و دستور سازندگان وابسته است.

بنابراین انتخاب میان گاردان ثابت و متحرک نباید فقط براساس ظاهر قطعه قبلی یا نام خودرو انجام شود.

نقش گاردان در انتقال توان به پمپ آتش‌نشانی

گاردان توان مکانیکی را از منبع محرک، مانند PTO یا مجموعه انتقال قدرت، به ورودی پمپ آتش‌نشانی منتقل می‌کند. این قطعه تولیدکننده توان یا فشار آب نیست؛ بلکه گشتاور و دوران موجود را در محدوده طراحی خود انتقال می‌دهد. عملکرد نهایی پمپ به سرعت ورودی، توان در دسترس، شرایط مکش و سایر اجزای سامانه وابسته است.

چهارشاخه‌ها امکان کار در زاویه را فراهم می‌کنند و لوله یا شافت، فاصله میان دو اتصال را پوشش می‌دهد. در برخی طراحی‌ها، یک اتصال کشویی نیز تغییر طول ناشی از حرکت اجزا، خمش شاسی، واکنش گشتاور یا تغییر وضعیت نصب را مدیریت می‌کند.

برای آشنایی با ساختار عمومی این مجموعه می‌توانید راهنمای گاردان ماشین سنگین را مطالعه کنید. مدل‌های مرتبط نیز در صفحه انواع گاردان صنعتی قابل مشاهده‌اند.

گاردان پمپ آتش‌نشانی ممکن است هنگامی فعال شود که خودرو متوقف است و پمپ با دور کاری مشخص فعالیت می‌کند. این شرایط، نیاز به کنترل حفاظ، پایه‌بندی، هم‌راستایی و مسیر شافت را از بین نمی‌برد. هر محور گردان در دسترس باید براساس طراحی ایمن مجموعه محافظت شود.

گاردان دو سر ثابت چیست؟

در اصطلاح بازار، گاردان دو سر ثابت معمولاً به مجموعه‌ای گفته می‌شود که بخش کشویی قابل‌مشاهده‌ای برای تغییر طول ندارد و فاصله دو سر آن در مونتاژ ثابت است.

این نام به معنای ثابت‌بودن چهارشاخه‌ها نیست. چهارشاخه‌ها همچنان می‌توانند تغییر زاویه محدود و پیش‌بینی‌شده در طراحی را ممکن کنند.

گاردان ثابت زمانی قابل بررسی است که:

فاصله نصب هنگام کار تغییر مؤثری نداشته باشد؛
پمپ و محرک روی پایه‌های صلب و مناسب نصب شده باشند؛
دو سمت مجموعه هم‌راستایی قابل قبول داشته باشند؛
نصب گاردان بدون اعمال نیروی محوری امکان‌پذیر باشد؛
طول، زاویه و ظرفیت گشتاور آن با کاربری هماهنگ باشد.

حتی در این شرایط نیز طول، فازبندی یوک‌ها، زاویه مفاصل، دور بحرانی و ظرفیت گشتاور باید تأیید شوند.

اگر طول گاردان اشتباه باشد، بستن پیچ‌ها با کشیدن یا فشردن مجموعه راه‌حل قابل قبولی نیست. فشار ناشی از مونتاژ نامناسب می‌تواند به یاتاقان پمپ، خروجی PTO، چهارشاخه یا پایه‌ها منتقل شود.

صفحه گاردان آتش‌نشانی دو سر ثابت برای مشاهده محصول مرتبط در دسترس است؛ اما انتخاب و سفارش باید پس از ثبت اندازه‌های واقعی و بررسی نوع اتصال انجام شود.

گاردان آتش‌نشانی متحرک یا کشویی چیست؟

گاردان متحرک دارای یک اتصال کشویی و هزارخار است که اجازه می‌دهد طول مؤثر مجموعه در محدوده طراحی تغییر کند و هم‌زمان گشتاور نیز منتقل شود.

این حرکت برای جبران تغییر فاصله کنترل‌شده میان دو تجهیز طراحی شده است؛ نه برای پوشاندن خطای بزرگ جانمایی، ناهم‌راستایی یا خرابی پایه‌ها.

در گاردان متحرک باید موارد زیر مشخص شوند:

طول در حالت جمع‌شده؛
طول در حالت نصب؛
طول در حالت بازشده؛
میزان درگیری هزارخار؛
محدوده حرکت مجاز؛
محل قرارگیری کشویی؛
روش روان‌کاری و آب‌بندی.

کارکرد نزدیک انتهای کورس، درگیری ناکافی خارها یا فشرده‌شدن کامل کشویی می‌تواند خطرناک باشد. وجود اتصال کشویی نیز نیاز به هم‌راستایی، زاویه مناسب و بالانس دقیق را حذف نمی‌کند.

برخی کشویی‌ها سرویس‌پذیر و دارای محل گریس‌کاری هستند؛ اما بعضی طراحی‌ها آب‌بندی شده‌اند یا دستور نگهداری متفاوتی دارند. نوع روانکار و فاصله سرویس باید از دستور همان مجموعه گرفته شود. برنامه سرویس یک گاردان کامیون را نمی‌توان بدون بررسی به گاردان پمپ آتش‌نشانی تعمیم داد.

مقایسه گاردان ثابت و متحرک

معیار	گاردان دو سر ثابت	گاردان متحرک یا کشویی	نکته انتخاب
تغییر طول محوری	معمولاً ندارد	در محدوده طراحی دارد	حرکت نسبی واقعی اندازه‌گیری شود
روش تعیین طول	فاصله نصب کنترل‌شده	طول جمع، نصب و باز	روش اندازه‌گیری سازنده ملاک است
جبران خطای نصب	برای جبران خطا طراحی نشده	کشویی نیز جبران‌کننده ناهم‌راستایی نیست	پایه‌ها و محورها باید اصلاح شوند
اجزای نیازمند سرویس	چهارشاخه و اتصالات	چهارشاخه، اتصالات و کشویی	سرویس براساس مدل انجام شود
کاربرد قابل بررسی	نصب صلب با فاصله ثابت	نصب دارای تغییر فاصله کنترل‌شده	انتخاب نهایی به نقشه وابسته است
ریسک انتخاب اشتباه	فشار محوری یا دشواری مونتاژ	پایان کورس یا درگیری ناکافی خار	طول کاری پیش از سفارش ثبت شود

پس از اندازه‌گیری، عکس متر یا کولیس کنار نقاط مرجع، نمای روبه‌روی هر فلنج و تصویر کامل مسیر نصب را ارسال کنید. اعلام اندازه بدون مشخص‌کردن نقطه شروع و پایان قابل اتکا نیست.

چه زمانی به تغییر طول محوری نیاز داریم؟

حرکت موتور، گیربکس یا PTO روی پایه‌ها، خمش شاسی، واکنش گشتاور و تغییر وضعیت زیر بار می‌تواند فاصله میان دو اتصال را تغییر دهد. در بعضی خودروهای آتش‌نشانی، پمپ و منبع محرک روی پایه‌های متفاوت قرار دارند؛ بنابراین رفتار آن‌ها باید در شرایط واقعی بررسی شود.

نیاز به کشویی فقط از روی طول زیاد یا کوتاه گاردان مشخص نمی‌شود. حتی یک محور کوتاه ممکن است به حرکت محوری نیاز داشته باشد و یک گاردان بلندتر ممکن است در یک سازه صلب و کنترل‌شده استفاده شود.

نقشه سازنده خودرو یا کاربری‌ساز و بررسی حرکت نسبی اجزا، مبنای تصمیم هستند. کشویی نباید جای پایه ضعیف، شاسی ترک‌خورده یا هم‌راستایی نادرست را بگیرد. اگر تغییر فاصله خارج از طراحی رخ می‌دهد، علت مکانیکی باید پیش از سفارش یا ساخت گاردان جدید برطرف شود.

تأثیر زاویه، دور و گشتاور بر انتخاب گاردان

زاویه کاری هر چهارشاخه بر یکنواختی دوران و بار واردشده به مفصل اثر دارد. زاویه مجاز برای تمام گاردان‌ها یکسان نیست و به سری چهارشاخه، دور، آرایش مفصل‌ها و طراحی سازنده بستگی دارد. دو مفصل باید با فازبندی و زوایای مناسب کار کنند تا نوسان نامطلوب سرعت کاهش پیدا کند.

دور و طول گاردان بر رفتار دینامیکی و دور بحرانی شافت اثر می‌گذارند. قطر لوله، جنس، ضخامت، جرم اتصالات و کیفیت بالانس نیز در این موضوع مؤثرند. نمی‌توان یک عدد عمومی را به‌عنوان حداکثر دور تمام گاردان‌های سفارشی اعلام کرد؛ مجموعه کامل باید توسط سازنده یا کارگاه تخصصی ارزیابی شود.

گشتاور موردنیاز از توان و سرعت پمپ تأثیر می‌گیرد و بارهای گذرا نیز باید در نظر گرفته شوند. استفاده از چهارشاخه بزرگ‌تر بدون بررسی فلنج، شافت، PTO و پمپ، ظرفیت کل سامانه را تضمین نمی‌کند. فاصله نصب نیز باید از سطوح مرجع مشخص اندازه‌گیری شود؛ نه از لبه‌های دلخواه پوسته یا قطعات اطراف.

روش اندازه‌گیری طول و فلنج گاردان

پیش از اندازه‌گیری، خودرو باید خاموش و مهار شده و در وضعیت تعریف‌شده نصب قرار گرفته باشد. محور نباید در حال چرخش باشد و هیچ فردی نباید زیر بخش مهارنشده خودرو کار کند.

روش مرجع اندازه‌گیری را از سازنده یا کارگاه گاردان دریافت کنید. ممکن است یکی از موارد زیر به‌عنوان مرجع درخواست شود:

فاصله سطح فلنج تا سطح فلنج؛
فاصله مرکز مفصل تا مرکز مفصل؛
طول کلی قطعه؛
طول در وضعیت نصب؛
طول جمع‌شده و بازشده.

برای هر طرف گاردان، قطر بیرونی فلنج، قطر پایلوت، برجستگی یا فرورفتگی مرکز، تعداد سوراخ‌ها، قطر سوراخ و الگوی پیچ‌ها ثبت شود.

فقط گفتن «چهارپیچ» یا «فلنج بزرگ» برای خرید گاردان آتش نشانی کافی نیست. عکس روبه‌رو همراه خط‌کش و تصویر جانبی پایلوت می‌تواند خطای برداشت را کاهش دهد.

در مدل کشویی، طول در وضعیت نصب و فضای حرکت در هر دو جهت باید گزارش شود. در مدل ثابت نیز امکان جاگذاری و بیرون‌آوردن گاردان بدون واردکردن فشار بررسی شود.

اندازه‌های حدسی یا نمونه‌برداری از خودروی مشابه جای اندازه‌گیری واقعی را نمی‌گیرند.

بررسی چهارشاخه، پایلوت و الگوی پیچ‌ها

چهارشاخه باید از نظر سری، عرض، قطر کاسه‌ها، روش نگهداری و ظرفیت با یوک و نوع کاربری هماهنگ باشد. لقی، سفتی، خوردگی یا حرکت ناصاف چهارشاخه می‌تواند نشانه نیاز به بازدید باشد؛ اما تشخیص نهایی باید پس از جداسازی ایمن و اندازه‌گیری انجام شود. برای بررسی دقیق‌تر می‌توانید مقاله علائم خرابی چهارشاخه گاردان را مطالعه کنید.

پایلوت فلنج به مرکزشدن اتصال کمک می‌کند و وظیفه آن نباید صرفاً به پیچ‌ها واگذار شود. اختلاف قطر یا عمق پایلوت ممکن است باعث خارج‌شدن اتصال از مرکز شود.

الگوی پیچ نیز فقط شامل تعداد پیچ‌ها نیست و موارد زیر را در بر می‌گیرد:

تعداد سوراخ‌ها؛
قطر دایره پیچ؛
قطر سوراخ‌ها؛
نوع نشیمن؛
قطر و عمق پایلوت.

دو فلنج با تعداد پیچ برابر ممکن است کاملاً ناسازگار باشند. پیچ و مهره‌ها باید از نوع و رده توصیه‌شده همان اتصال باشند و با گشتاور درج‌شده در دستور سازنده بسته شوند. عدد عمومی یا تجربه نصب یک فلنج دیگر نباید به این مجموعه تعمیم داده شود.

اشتباهات رایج در خرید گاردان آتش نشانی

مهم‌ترین اشتباهاتی که می‌توانند باعث خرید قطعه نامناسب یا دوباره‌کاری شوند عبارت‌اند از:

بهتر دانستن عمومی مدل ثابت یا متحرک بدون بررسی حرکت نسبی؛
اعلام طول بدون مشخص‌کردن نقاط مرجع و وضعیت نصب؛
انتخاب فلنج فقط براساس تعداد پیچ‌ها؛
نادیده‌گرفتن قطر و عمق پایلوت؛
استفاده از کشویی برای پوشاندن ناهم‌راستایی یا پایه ضعیف؛
اندازه‌گیری گاردان آسیب‌دیده به‌عنوان نمونه سالم؛
بی‌توجهی به دور، گشتاور، چرخه کاری و بارهای گذرا؛
ساخت یا تغییر طول بدون بالانس تخصصی؛
جوش‌کاری ترک یا جابه‌جاکردن وزنه بالانس به روش تجربی؛
سفارش پیش از بررسی فضای حفاظ و دسترسی سرویس.

هنگام مقایسه قیمت گاردان آتش نشانی باید مشخصات فنی و متعلقات گزینه‌ها یکسان باشند. مقایسه دو گاردان با طول، چهارشاخه، فلنج یا ظرفیت متفاوت، مقایسه دقیقی نیست.

نکات نصب، بالانس و ایمنی

سطوح فلنج باید تمیز و بدون پلیسه باشند و پایلوت‌ها بدون فشار غیرعادی در محل خود قرار بگیرند. یوک‌ها نیز باید در فاز تعیین‌شده مونتاژ شوند. پیچ‌ها باید با الگو و گشتاور مخصوص همان اتصال بسته شوند. پس از نصب نیز آزادی حرکت و نبود تداخل با شاسی، حفاظ یا تجهیزات مجاور بررسی شود.

بالانس گاردان یک فرایند تخصصی است. افزودن یا حذف وزنه، گرم‌کردن لوله یا صاف‌کردن تجربی می‌تواند شرایط دینامیکی مجموعه را بدتر کند. اگر شافت خم شده، ترک دارد یا طول آن تغییر کرده است، ارزیابی و بالانس مجدد توسط کارگاه تخصصی ضروری است.

گاردان محرک پمپ در خودروی آتش‌نشانی باید حفاظ مناسبی داشته باشد تا احتمال تماس ناخواسته با محور در حال دوران کاهش یابد. پیش از بازدید، منبع توان باید غیرفعال و خودرو مهار شود و از راه‌اندازی ناخواسته جلوگیری گردد.

آزمایش اولیه نیز باید مطابق دستور سازنده و بدون حضور فرد در محدوده محور گردان انجام شود.

برای استعلام گاردان آتش‌نشانی چه اطلاعاتی ارسال کنیم؟

برای استعلام خرید یا ساخت گاردان، موارد زیر را آماده کنید:

تصویر کامل گاردان و مسیر نصب؛
عکس روبه‌روی هر دو سر اتصال؛
طول فعلی همراه با نمایش دقیق نقاط مرجع؛
طول در حالت نصب و فضای حرکت مدل متحرک؛
قطر فلنج، پایلوت و سوراخ‌ها؛
تعداد پیچ و فاصله یا دایره آن‌ها؛
مشخصات چهارشاخه و روش نگهداری کاسه‌ها؛
مدل و پلاک پمپ و منبع محرک؛
دور و گشتاور موردنیاز از یک سند معتبر؛
شرح کاربری، چرخه کار و علت تعویض.

درخواست قیمت گاردان آتش نشانی بدون این اطلاعات ممکن است باعث مقایسه قطعات غیرهمسان شود. قیمت و موجودی نیز باید پس از شناسایی دقیق مدل مناسب استعلام شود.

سؤالات متداول درباره گاردان آتش‌نشانی

گاردان دو سر ثابت بهتر است یا متحرک؟

هیچ‌کدام به‌صورت عمومی بهتر نیستند. مدل مناسب به حرکت نسبی دو تجهیز، طول نصب، زاویه، دور، گشتاور و روش مونتاژ وابسته است. نقشه مجموعه و دستور سازنده باید نوع اتصال را تعیین کند.

گاردان متحرک چه کاری انجام می‌دهد؟

بخش کشویی امکان تغییر کنترل‌شده طول محوری را هم‌زمان با انتقال گشتاور فراهم می‌کند. این قابلیت برای جبران حرکت طراحی‌شده اجزاست و نباید برای پوشاندن ناهم‌راستایی، پایه معیوب یا خطای زیاد در طول استفاده شود.

آیا می‌توان گاردان ثابت را با مدل کشویی جایگزین کرد؟

فقط پس از بررسی فنی. تغییر نوع گاردان می‌تواند طول، جرم، بالانس، زاویه مفصل‌ها و فضای نصب را تغییر دهد. فلنج‌ها، ظرفیت، دور و محدوده حرکت نیز باید با پمپ و محرک تطبیق داده شوند.

طول گاردان آتش‌نشانی را از کجا اندازه بگیریم؟

نقاط مرجع باید توسط سازنده یا کارگاه گاردان مشخص شوند. ممکن است سطح فلنج‌ها یا مرکز مفصل‌ها ملاک باشد. تصویر نحوه اندازه‌گیری و وضعیت نصب را همراه عدد ارسال کنید تا برداشت دوپهلو ایجاد نشود.

آیا تعداد پیچ فلنج برای سفارش کافی است؟

خیر. قطر فلنج، پایلوت، دایره پیچ، قطر سوراخ، نوع نشیمن و ابعاد چهارشاخه نیز لازم‌اند. دو فلنج با تعداد پیچ یکسان ممکن است با یکدیگر سازگار نباشند.

علت لرزش گاردان پمپ آتش‌نشانی چیست؟

ناهم‌راستایی، زاویه یا فاز نامناسب، بالانس نبودن، خرابی چهارشاخه، لقی فلنج، خمیدگی شافت و ایراد پایه‌ها از علت‌های قابل بررسی هستند. منشأ لرزش بدون بازدید و اندازه‌گیری قطعی نیست.

آیا هر گاردان آتش‌نشانی به گریس‌کاری نیاز دارد؟

خیر. بعضی چهارشاخه‌ها و کشویی‌ها سرویس‌پذیر و برخی دیگر آب‌بندی‌شده‌اند. نوع روانکار، محل تزریق و دوره سرویس باید از دستور همان مدل گرفته شود. استفاده از گریس نامناسب می‌تواند مشکل ایجاد کند.

جمع‌بندی و راهنمای خرید

انتخاب گاردان آتش نشانی فقط با مشخص‌کردن ثابت یا متحرک بودن آن تمام نمی‌شود. حرکت نسبی، طول و زاویه نصب، دور، گشتاور، چهارشاخه، پایلوت و الگوی پیچ باید در کنار یکدیگر بررسی شوند.

گاردان دو سر ثابت برای یک آرایش صلب و کنترل‌شده قابل بررسی است. گاردان متحرک نیز فقط در محدوده طراحی می‌تواند تغییر طول محوری را مدیریت کند.

برای خرید گاردان آتش نشانی، تصویر کامل قطعه، دو سر اتصال، طول در حالت نصب، قطر فلنج، تعداد و فاصله پیچ‌ها، مشخصات چهارشاخه و پلاک پمپ را برای کارشناسان فروش شهر قطعات ارسال کنید. امکان تأمین یا ساخت مدل سازگار پس از کنترل اندازه‌ها و شرایط کار ارزیابی می‌شود.

اگر گاردان قبلی آسیب دیده است، علت خرابی، وضعیت پایه‌ها و هم‌راستایی را پیش از نصب قطعه جدید بررسی کنید تا همان مشکل در مجموعه جایگزین تکرار نشود.

سه شنبه 31 شهریور 1405 ساعت 10:32 0 بغل گیربکس خاور جدید دستی یا بادی؟ راهنمای انتخاب مدل مناسب قبل از خرید

چند قطعه متفاوت با عنوان «بغل گیربکس خاور جدید» عرضه می‌شود و نام خودرو به‌تنهایی سازگاری آن‌ها را ثابت نمی‌کند. مدل دستی، بادی، پمپ‌خور، گاردان‌خور و دور بالا الزاماً جایگزین یکدیگر نیستند. پیش از سفارش، عکس پلاک گیربکس و PTO قبلی را همراه مشخصات پمپ و کاربری برای شهر قطعات بفرستید.

انتخاب اشتباه می‌تواند دوباره‌کاری نصب، دور نامتناسب پمپ یا تکرار خرابی را در پی داشته باشد. نقطه شروع خرید، تشخیص گیربکس و نیاز تجهیز است؛ نه شباهت پوسته.

بغل گیربکس یا سامانه برداشت توان (Power Take-Off یا PTO) بخشی از توان مکانیکی مجموعه محرک را برای راه‌اندازی تجهیز جانبی منتقل می‌کند. اگر ابتدا می‌خواهید با ساختار این قطعه آشنا شوید، راهنمای بغل گیربکس یا PTO چیست را بخوانید.

پاسخ سریع: کدام بغل گیربکس برای خاور جدید مناسب است؟

مدل مناسب باید با کد کامل گیربکس، دهانه و سمت نصب، مشخصات دنده ورودی، روش درگیری، نوع خروجی، نسبت دور، جهت گردش و ظرفیت موردنیاز تطبیق داشته باشد. مشخصات پمپ یا تجهیز، فضای واقعی نصب و نوع کاربری نیز بخشی از انتخاب‌اند.

عبارت «خاور جدید» هیچ‌یک از این اطلاعات را قطعی نمی‌کند؛ بنابراین بدون پلاک، شماره فنی یا مستند سازنده نباید یک PTO مشخص را سازگار دانست. اگر قصد استعلام دارید، ابتدا کد روی پلاک گیربکس را دقیق ثبت کنید و سپس عکس قطعه قبلی، محل نصب و پلاک پمپ را آماده کنید. جزئیات این فرایند را در راهنمای انتخاب بغل گیربکس با کد گیربکس ببینید.

استعلام سریع مدل سازگار: عکس خوانای پلاک گیربکس و PTO قبلی، تصویر محل نصب و مشخصات پمپ را برای شهر قطعات ارسال کنید. اگر قطعه موجود خودرو دستی یا بادی است، این موضوع را نیز در پیام بنویسید تا گزینه‌های نامرتبط از بررسی حذف شوند.

منظور بازار از بغل گیربکس خاور جدید چیست؟

«خاور جدید» عنوان رایج بازار است، نه شناسه فنی مجموعه انتقال قدرت. این نام ممکن است برای خودروهایی با سال ساخت، تیپ، گیربکس یا کاربری متفاوت استفاده شود. دو خودروی مشابه نیز می‌توانند گیربکس متفاوت یا تغییرات پس از تولید داشته باشند.

کمپرسی، جرثقیل، بالابر یا وینچ از نظر انتقال نیرو، چرخه کار و جانمایی یکسان نیستند. تعویض گیربکس، پمپ یا تغییر شاسی نیز می‌تواند وضعیت خودرو را از مشخصات اولیه جدا کند. بنابراین یک کد PTO برای همه خاورهای جدید وجود ندارد. مدل خودرو فقط سرنخ است؛ گیربکس، دهانه نصب، قطعه موجود و اطلاعات رسمی ملاک‌اند.

تفاوت بغل گیربکس خاور جدید دستی و بادی

دستی یا بادی‌بودن، روش فرمان‌دادن به مکانیزم درگیری را توصیف می‌کند؛ نه اینکه به‌تنهایی ظرفیت، نسبت دور یا سازگاری دنده‌ها را تعیین کند. انتخاب میان آن‌ها به طراحی گیربکس، تجهیزات موجود روی خودرو، چیدمان نصب و ترجیح بهره‌بردار وابسته است.

معیار	مدل دستی	مدل بادی	نکته مهم پیش از خرید
روش درگیری	اهرم یا کابل مکانیکی	عملگر هوای فشرده	دستور همان مدل ملاک است
اجزای کنترلی	اهرم، کابل و اتصالات	شیر، شیلنگ و عملگر	متعلقات را کامل بررسی کنید
نیاز به هوای فشرده	معمولاً ندارد	به مدار هوای مناسب وابسته است	مدار باید سازگار باشد
شیوه نصب	مسیر و تنظیم مکانیکی	لوله‌کشی و کنترل بادی	فضا و دسترسی مهم است
سهولت استفاده	فرمان مستقیم	امکان کنترل از محل مناسب‌تر	راحتی جای تطبیق فنی را نمی‌گیرد
عیب‌یابی اولیه	بررسی کابل و اهرم	بررسی هوا، شیر و عملگر	دستور سازنده ملاک است
تجهیزات جانبی	قطعات مکانیکی کنترلی	مدار هوا و متعلقات	دسترسی قطعات را بسنجید

مدل بادی لزوماً بهتر از مدل دستی نیست. مدل بادی به مدار هوا و فضای مناسب برای عملگر نیاز دارد؛ مدل دستی نیز باید مسیر و تنظیم مناسبی برای کابل یا اهرم داشته باشد. انتخاب نهایی به خودرو، شرایط نصب و نوع کاربری وابسته است.

بغل گیربکس پمپ‌خور یا گاردان‌خور؟

در مدل پمپ‌خور، پمپ با فلنج، آداپتور یا کوپلینگ مناسب معمولاً به‌صورت مستقیم به PTO متصل می‌شود. هم‌محوری، نوع شافت، فلنج، فضای نصب پمپ و جهت پورت‌ها باید بررسی شود. فاصله پیچ‌ها به‌تنهایی سازگاری را اثبات نمی‌کند.

در مدل گاردان‌خور، توان از طریق شافت یا گاردان به تجهیزی که در فاصله بیشتری قرار دارد منتقل می‌شود. طول، هزارخار یا فلنج، زاویه کار، هم‌راستایی، پایه‌بندی، بالانس و حفاظ گاردان باید بررسی شوند.

دو خروجی مشابه ممکن است در هزارخار، جهت گردش، ظرفیت یا نسبت دور تفاوت داشته باشند. انتخاب مدل پمپ‌خور یا گاردان‌خور باید بر اساس نصب واقعی و مشخصات تجهیز انجام شود.

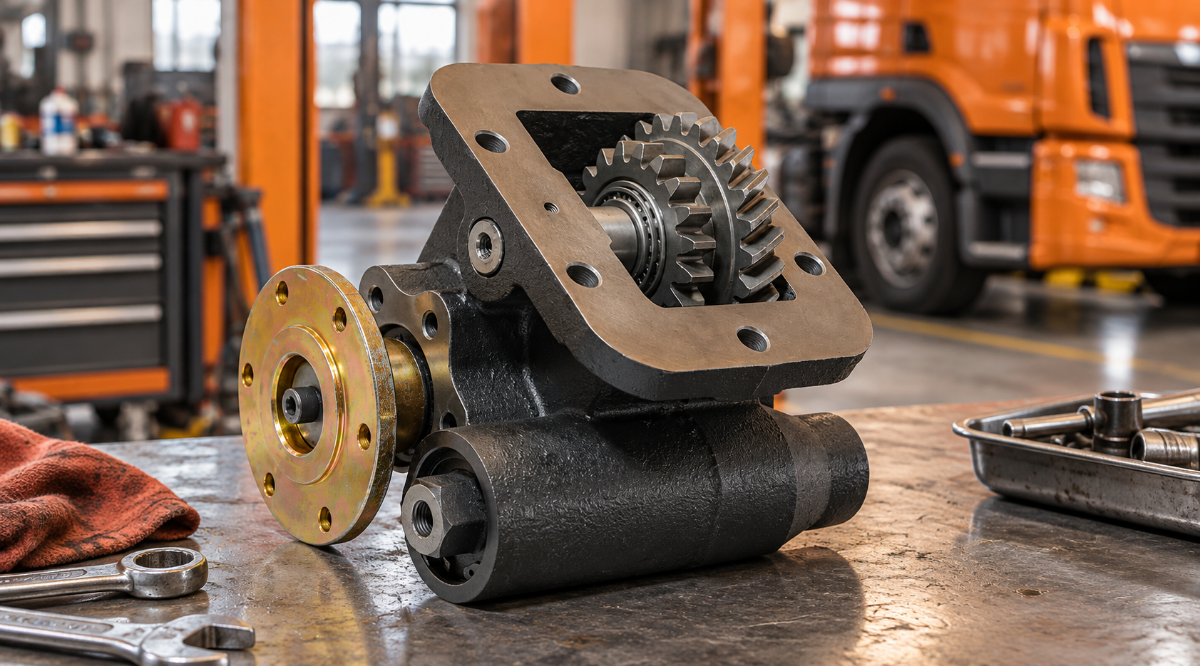

بغل گیربکس خاور جدید دور بالا چیست؟

«دور بالا» معمولاً به خروجی‌ای گفته می‌شود که نسبت به گزینه مقایسه‌شده سرعت چرخش بیشتری ایجاد می‌کند. این عنوان بدون مشخص‌بودن نسبت مرجع کامل نیست و دور بیشتر به معنی قوی‌تر بودن PTO نیست.

دور خروجی به نسبت PTO و سرعت بخش محرک وابسته است و باید با دور مجاز و حجم پمپ، جریان مدار، توان و گشتاور موردنیاز تطبیق داده شود. افزایش دور می‌تواند دبی پمپ را تغییر دهد، اما ممکن است مجموعه را از محدوده توصیه‌شده خارج کند؛ بنابراین معیار انتخاب نباید فقط افزایش سرعت جک باشد.

نسبت دور عمومی و یکسانی برای تمام خودروها وجود ندارد. مقدار صحیح باید از کاتالوگ PTO، گیربکس و پمپ همان خودرو استخراج شود. پیش از انتخاب، راهنمای بغل گیربکس دور بالا یا دور پایین را نیز بررسی کنید.

برای کمپرسی، جرثقیل یا تجهیزات دیگر چه مدلی مناسب است؟

در کمپرسی، سرعت حرکت جک به دبی موردنیاز، پمپ، شیر کنترل، وزن بار و هندسه سیستم وابسته است. PTO فقط توان مکانیکی را منتقل می‌کند و مستقیماً فشار هیدرولیک نمی‌سازد؛ بنابراین ضعف جک با نصب مدل دور بالا الزاماً برطرف نمی‌شود.

جرثقیل و بالابر از نظر مدت کار، میزان بار و چرخه کاری با کمپرسی تفاوت دارند. در نصب گاردانی نیز مسیر شافت، تکیه‌گاه، هم‌راستایی، زاویه و حفاظ اهمیت دارند.

نیاز وینچ یا دیگر تجهیزات باید از اطلاعات سازنده استخراج شود. همچنین کارکرد مقطعی با کارکرد طولانی‌مدت یکسان نیست. مدت و دفعات استفاده، وضعیت خودرو و بار تجهیز را اعلام کنید تا ظرفیت PTO، پمپ و گیربکس به‌صورت یک مجموعه بررسی شود.

چگونه کد گیربکس خاور جدید را پیدا کنیم؟

کد ممکن است روی پلاک یا برچسب پوسته گیربکس، بخشی از بدنه یا در اسناد فنی درج شده باشد. محل درج کد در مدل‌های مختلف یکسان نیست؛ بنابراین به تصاویر اینترنتی یک گیربکس دیگر اتکا نکنید. خودرو را خاموش و ایمن کنید و زیر بخش مهارنشده قرار نگیرید. پلاک را بدون واردکردن آسیب تمیز کنید. یک عکس مستقیم و روشن از نوشته‌ها و یک تصویر باز از محل قرارگیری پلاک بگیرید.

تمام حروف، اعداد، خط تیره‌ها و پسوندها را ثبت کنید. شماره ریخته‌گری پوسته الزاماً کد مدل گیربکس نیست. اگر پلاک ناخواناست، تصاویر گیربکس، دهانه نصب و PTO قبلی را همراه سوابق خودرو ارسال کنید. شماره شاسی نیز فقط برای جست‌وجو در منابع رسمی به تشخیص کمک می‌کند.

جدول مقایسه مدل‌های بغل گیربکس خاور جدید

جدول زیر برای مرتب‌کردن گزینه‌هاست و سازگاری هیچ مدل مشخصی را تأیید نمی‌کند:

نوع PTO	روش درگیری	نوع خروجی احتمالی	کاربرد قابل بررسی	اطلاعات لازم برای تأیید
دستی پمپ‌خور	اهرم یا کابل مکانیکی	اتصال مستقیم پمپ	مدار هیدرولیک با فضای نصب مناسب	کد گیربکس، کد PTO، فلنج، شافت، پمپ و جهت گردش
دستی گاردان‌خور	اهرم یا کابل مکانیکی	فلنج یا خروجی شافت	تجهیز دورتر از گیربکس	مشخصات خروجی، گاردان، مسیر نصب، دور و بار
بادی پمپ‌خور	عملگر هوای فشرده	اتصال مستقیم پمپ	مدار هیدرولیک با کنترل بادی	مدار هوا، روش درگیری، کدها، پمپ و فضای نصب
بادی گاردان‌خور	عملگر هوای فشرده	فلنج یا خروجی شافت	انتقال غیرمستقیم با کنترل بادی	کدها، مدار هوا، خروجی، گاردان، پایه و حفاظ
دور بالا	دستی یا بادی، بسته به مدل	مستقیم یا گاردانی	کاربری دارای نیاز دور مشخص	نسبت رسمی، دور ورودی، دور مجاز تجهیز، توان و چرخه کار

هنگام خرید چه مشخصاتی را بررسی کنیم؟

برای انتخاب بغل گیربکس مناسب، اطلاعات زیر باید در کنار یکدیگر بررسی شوند:

کد گیربکس و PTO قبلی: تمام نوشته‌ها و پسوندها عیناً ثبت شوند.
دنده ورودی: نوع، جهت و نحوه درگیری با سند گیربکس تطبیق داده شود.
دهانه و محل نصب: سمت نصب و موانع اطراف مشخص باشند.
روش درگیری: دستی، بادی یا روش تعیین‌شده سازنده مشخص شود.
نسبت دور: با استفاده از جدول رسمی با نیاز تجهیز مقایسه شود.
نوع خروجی: اتصال مستقیم، فلنجی یا شافت‌دار مشخص شود.
فلنج یا هزارخار: شکل و ابعاد از روی نقشه معتبر تأیید شوند.
جهت گردش: زاویه دید مشخص باشد و سند سازنده ملاک نهایی قرار گیرد.
مشخصات پمپ: مدل، پلاک، شافت، فلنج و محدودیت دور ثبت شود.
کاربری و چرخه کار: تجهیز، مدت استفاده و شرایط بار توضیح داده شود.
فضا و متعلقات: آداپتور، کوپلینگ، شیر، کابل یا اجزای بادی تعیین شوند.

اشتباهات رایج در خرید بغل گیربکس خاور جدید

انتخاب صرفاً بر اساس نام خودرو، شکل پوسته یا تعداد پیچ‌ها قابل اطمینان نیست. دنده ورودی، نسبت دور، عمق درگیری یا نوع خروجی قطعات مشابه می‌تواند متفاوت باشد. یکی‌دانستن مدل دستی و بادی یا فرض سازگاری خاور قدیم و جدید نیز اشتباه است. هر مدل باید با گیربکس، مدار کنترل و فضای واقعی خودرو هماهنگ شود.

انتخاب مدل دور بالا فقط برای افزایش سرعت جک، بی‌توجهی به جهت گردش، ارسال کد ناقص و بررسی‌نکردن نوع خروجی نیز از اشتباهات پرریسک هستند. همچنین تعویض PTO بدون پیداکردن علت خرابی قبلی می‌تواند باعث تکرار همان ایراد شود.

اگر PTO قبلی خراب شده است، قبل از خرید چه چیزی را بررسی کنیم؟

ثبت کنید که صدا، شکستگی، روغن‌ریزی، لرزش یا درگیرنشدن PTO در چه شرایطی اتفاق می‌افتد. محل ایجاد صدا باید میان گیربکس، پمپ، کوپلینگ یا شافت تفکیک شود؛ زیرا یک نشانه به‌تنهایی تشخیص قطعی ایجاد نمی‌کند.

نصب نامناسب، درگیری ناقص، نسبت نامتناسب، اضافه‌بار، ناهم‌محوری یا ایراد پمپ می‌تواند در خرابی مؤثر باشد. روغن و اتصالات نیز باید مطابق دستور سازنده بررسی شوند. برای تفکیک بهتر نشانه‌ها، راهنمای علائم خرابی بغل گیربکس کامیون را بخوانید.

قطعه فعال را باز نکنید و سیستم را زیر بار شدید آزمایش نکنید. نصب PTO جدید پیش از رفع علت اصلی می‌تواند خرابی را تکرار کند. تصمیم تعمیر یا تعویض باید پس از بازدید متخصص گرفته شود.

عوامل مؤثر بر قیمت بغل گیربکس خاور جدید

قیمت بغل گیربکس خاور جدید به عوامل زیر وابسته است:

برند و کشور سازنده؛
دستی یا بادی‌بودن؛
نوع خروجی؛
نسبت دور و ظرفیت طراحی؛
متعلقات همراه؛
اصالت قطعه؛
موجودی روز بازار.

آداپتور، کوپلینگ، اجزای کنترلی یا شافت ممکن است جداگانه یا همراه مجموعه عرضه شوند و روی قیمت نهایی اثر بگذارند. نوسان بازار و تفاوت نسخه‌ها باعث می‌شود اعلام یک قیمت ثابت بدون شناسایی دقیق قطعه مفید نباشد. برای استعلام قیمت بغل گیربکس خاور جدید، ابتدا همان اطلاعاتی را ارسال کنید که برای تأیید سازگاری لازم است. مقایسه قیمت دو گزینه‌ای که از نظر نسبت دور، خروجی یا روش درگیری متفاوت‌اند، نتیجه قابل اتکایی ایجاد نمی‌کند.

برای استعلام از شهر قطعات چه اطلاعاتی ارسال کنیم؟

برای استعلام دقیق مدل و قیمت، موارد زیر را یکجا ارسال کنید:

عکس خوانا و مستقیم پلاک گیربکس؛
عکس کد یا پلاک PTO قبلی؛
تصاویر کامل قطعه از چند زاویه؛
تصویر دهانه و فضای محل نصب؛
مدل خودرو و سال ساخت درج‌شده در مدارک؛
نوع و عکس پلاک پمپ یا تجهیز متصل؛
نوع کاربری مانند کمپرسی، جرثقیل یا بالابر؛
دستی یا بادی‌بودن سیستم موجود؛
پمپ‌خور یا گاردان‌خور بودن خروجی موردنیاز؛
توضیح خرابی قبلی یا هدف از تعویض قطعه؛
شماره تماس برای هماهنگی و تکمیل اطلاعات.

عکس نزدیک و نمای کلی را در نور کافی و بدون لرزش ثبت کنید و نوشته‌های ناخوانا را حدس نزنید. شهر قطعات پس از دریافت اطلاعات، امکان تطبیق با اسناد فنی و گزینه‌های قابل تأمین را بررسی می‌کند.

چک‌لیست نهایی پیش از خرید

کد کامل و خوانای گیربکس را ثبت کرده‌ام.
شماره فنی PTO قبلی یا وضعیت نبودن آن مشخص است.
دهانه، سمت و فضای نصب در تصاویر دیده می‌شود.
دستی یا بادی‌بودن روش درگیری مشخص شده است.
پمپ‌خور یا گاردان‌خور بودن خروجی تعیین شده است.
نسبت و جهت گردش از سند معتبر بررسی می‌شود.
مدل و مشخصات پمپ یا تجهیز متصل آماده است.
نوع کاربری و چرخه کار مشخص شده است.
علت خرابی یا هدف تعویض ثبت شده است.
پیش از پرداخت، سازگاری کدها و متعلقات تأیید می‌شود.

سؤالات متداول درباره خرید بغل گیربکس خاور جدید

بغل گیربکس خاور جدید دستی بهتر است یا بادی؟

هیچ‌کدام به‌طور مطلق بهتر نیست. مدل دستی به مکانیزم و مسیر کنترل مکانیکی مناسب نیاز دارد و مدل بادی به مدار هوا، شیر و عملگر سازگار وابسته است. انتخاب باید با کد گیربکس، طراحی PTO، فضای نصب، تجهیزات موجود و شیوه بهره‌برداری خودرو انجام شود.

آیا بغل گیربکس خاور قدیم روی خاور جدید نصب می‌شود؟

نام قدیم یا جدید برای تأیید سازگاری کافی نیست. ممکن است گیربکس، دهانه نصب، دنده ورودی، نسبت، خروجی یا مکانیزم درگیری متفاوت باشد. تنها زمانی می‌توان سازگاری را بررسی کرد که کد دقیق گیربکس و شماره فنی PTO با جدول رسمی سازنده تطبیق داده شود.

مدل پمپ‌خور و گاردان‌خور چه تفاوتی دارند؟

در مدل پمپ‌خور، پمپ با اتصال مناسب نزدیک PTO نصب می‌شود. در مدل گاردان‌خور، توان از طریق شافت یا گاردان به تجهیز منتقل می‌شود. نوع خروجی، هم‌محوری، فضای نصب، پایه‌بندی و حفاظ در این دو روش متفاوت است و ظاهر مشابه قابلیت جایگزینی را ثابت نمی‌کند.

دور بالا برای کمپرسی بهتر است؟

نه لزوماً. دور بالاتر قدرت بیشتر را تضمین نمی‌کند و باید با نسبت PTO، سرعت ورودی، محدودیت دور پمپ، نیاز جریان مدار، توان و چرخه کار تطبیق داده شود. سرعت جک به کل سامانه هیدرولیک وابسته است، نه فقط عنوان دور بالای PTO.

چگونه کد گیربکس خاور را پیدا کنیم؟

کد ممکن است روی پلاک یا برچسب بدنه گیربکس و گاهی در اسناد فنی خودرو درج شده باشد. محل دقیق آن در مدل‌های مختلف فرق دارد. از پلاک یک عکس مستقیم و یک نمای کلی بگیرید و تمام حروف، اعداد، خط تیره‌ها و پسوندها را بدون حدس ثبت کنید.

آیا تعداد پیچ‌ها برای انتخاب کافی است؟

خیر. تعداد و آرایش پیچ‌ها فقط بخشی از اتصال است. دنده ورودی، سمت و عمق نصب، نسبت دور، جهت گردش، ظرفیت، نوع خروجی و مکانیزم درگیری نیز باید سازگار باشند. دو PTO با تعداد پیچ مشابه ممکن است از نظر فنی قابل جایگزینی نباشند.

قیمت بغل گیربکس خاور جدید چقدر است؟

قیمت به شماره فنی، برند، نوع درگیری، خروجی، نسبت، ظرفیت، متعلقات و موجودی روز وابسته است. بدون شناسایی گیربکس و گزینه سازگار، اعلام قیمت می‌تواند گمراه‌کننده باشد. برای استعلام قیمت روز، پلاک گیربکس و PTO قبلی را همراه مشخصات نصب ارسال کنید.

برای خرید چه عکس‌هایی ارسال کنیم؟

عکس خوانای پلاک گیربکس و PTO، نمای کامل قطعه از چند زاویه، دهانه و فضای نصب و پلاک پمپ را ارسال کنید. تصاویر باید روشن، مستقیم و بدون لرزش باشند. ثبت نمای نزدیک برای نوشته‌ها و نمای باز برای محل نصب، تطبیق فنی را آسان‌تر می‌کند.

آیا می‌توان PTO قبلی را فقط براساس ظاهر جایگزین کرد؟

خیر. پوسته مشابه ممکن است دنده، نسبت، جهت، خروجی یا ظرفیت متفاوتی داشته باشد.

شماره فنی PTO، کد کامل گیربکس، روش درگیری و مشخصات پمپ باید بررسی شوند. در نبود پلاک خوانا، تصاویر و اندازه‌ها فقط اطلاعات کمکی‌اند و جای سند سازنده را نمی‌گیرند.

نتیجه‌گیری و اقدام برای استعلام مدل سازگار

برای خرید بغل گیربکس خاور جدید، عنوان بازاری خودرو را به اطلاعات قابل تطبیق تبدیل کنید:

کد گیربکس؛
شماره PTO؛
نوع درگیری؛
نسبت دور؛
نوع خروجی؛
مشخصات پمپ؛
نوع کاربری خودرو.

دسته‌بندی‌هایی مانند دستی، بادی، پمپ‌خور، گاردان‌خور یا دور بالا فقط پس از بررسی این اطلاعات معنا پیدا می‌کنند. عکس پلاک گیربکس، کد PTO، تصاویر قطعه، مشخصات پمپ و نوع کاربری را برای شهر قطعات ارسال کنید. سازگاری و تأمین جایگزین باید با اطلاعات و مدارک فنی بررسی شود.

مشاهده بغل گیربکس خاور جدید
مشاهده بغل گیربکس خاور جدید بادی
مشاهده تمام مدل‌های بغل گیربکس

یکشنبه 29 شهریور 1405 ساعت 11:53 0 بغل گیربکس دور بالا یا دور پایین؟ راهنمای انتخاب نسبت PTO قبل از خرید

دور بالا همیشه بهتر نیست. نسبت PTO باید با دور مجاز و نیاز پمپ هماهنگ باشد. انتخاب نهایی فقط پس از بررسی گیربکس، PTO، پمپ و نوع کاربری انجام می‌شود.

انتخاب نسبت اشتباه ممکن است تجهیز را کند کند، سرعت پمپ را از محدوده مجاز عبور دهد یا شرایط مکش را نامناسب سازد. افزایش صدا و استهلاک، داغ‌شدن روغن، کاویتاسیون، بار بیشتر روی PTO و توقف خودرو برای اصلاح نصب از پیامدهای احتمالی‌اند. بنابراین خرید صرفاً با عنوان «دور بالا» یا «دور پایین» مطمئن نیست.

پیش از سفارش باید کد گیربکس، نسبت PTO، دور موتور، مشخصات پمپ، جریان، توان، گشتاور و چرخه کاری یکجا بررسی شوند. سازگاری فقط با جدول رسمی و نصب واقعی تأیید می‌شود.

برای استعلام اولیه، تصویر پلاک گیربکس و پمپ، کد PTO قبلی، دور کاری موتور و شرح دقیق کاربری را آماده کنید. شهر قطعات می‌تواند بر پایه این اطلاعات امکان تطبیق فنی مدل مناسب را بررسی کند؛ نتیجه به کامل‌بودن داده‌ها و مستندات سازنده وابسته است.

اگر می‌خواهید ابتدا با وظیفه و اجزای این مجموعه آشنا شوید، راهنمای بغل گیربکس یا PTO چیست را بخوانید.

پاسخ سریع: دور بالا بهتر است یا دور پایین؟

هیچ‌کدام به‌طور مطلق بهتر نیستند. نسبت مناسب باید براساس دور ورودی، سرعت موردنیاز تجهیز، حداکثر دور مجاز پمپ، حجم جابه‌جایی، جریان لازم مدار، گشتاور، توان و چرخه کاری انتخاب شود.

بغل گیربکس دور بالا می‌تواند پمپ را سریع‌تر بچرخاند، اما الزاماً قوی‌تر نیست و ممکن است محدودیت مکش یا دور پمپ را آشکار کند. بغل گیربکس دور پایین نیز همیشه ایمن‌تر یا مناسب‌تر نیست؛ اگر جریان کافی تأمین نشود، تجهیز کند عمل می‌کند. تصمیم نهایی باید با کاتالوگ همان گیربکس، PTO و پمپ گرفته شود.

نسبت دور بغل گیربکس چیست؟

نسبت تبدیل PTO رابطه سرعت خروجی آن با سرعت مرجعی است که سازنده تعریف کرده است. این مرجع ممکن است دور موتور، دور ورودی گیربکس یا سرعت بخش دیگری از مجموعه باشد. بنابراین یک عدد نسبت، بدون شناخت مرجع و قرارداد نوشتن آن، برای محاسبه سرعت خروجی کافی نیست.

شیوه نمایش نسبت میان سازندگان می‌تواند متفاوت باشد. عباراتی مانند 1:0.8 و 0.8:1 را نباید بدون خواندن توضیح جدول به یک معنا تفسیر کرد. همچنین درصد PTO، نسبت چرخ‌دنده و سرعت خروجی مفاهیم مرتبط اما الزاماً معادل نیستند.

ابتدا باید تعریف ستون نسبت، واحدها، شرایط اندازه‌گیری و سرعت مرجع در کاتالوگ همان سازنده خوانده شود. اگر فقط عبارت «دور بالا» اعلام می‌شود، نسبت مستند و مرجع آن را بخواهید تا دو PTO به‌درستی مقایسه شوند. اگر کد دقیق گیربکس را هنوز پیدا نکرده‌اید، ابتدا راهنمای انتخاب بغل گیربکس با کد گیربکس را بررسی کنید.

تفاوت بغل گیربکس دور بالا و دور پایین

معیار	PTO دور بالا	PTO دور پایین
سرعت خروجی	بیشتر در شرایط تعریف‌شده	کمتر در شرایط تعریف‌شده
کاربرد احتمالی	تجهیز نیازمند سرعت بیشتر	تجهیز نیازمند سرعت کمتر
اثر معمول روی پمپ	افزایش دور و جریان	کاهش دور و جریان
ریسک انتخاب اشتباه	عبور از دور مجاز یا افزایش بار	عملکرد کند یا جریان ناکافی
معیار انتخاب	نیاز واقعی سیستم و محدودیت سازنده	نیاز واقعی سیستم و محدودیت سازنده

این جدول عمومی است و انتخاب هیچ مدل مشخصی را تأیید نمی‌کند. سرعت بیشتر فقط یکی از متغیرهاست؛ ظرفیت گشتاور، توان قابل‌انتقال، روش درگیری، نوع خروجی، شرایط مکش و دوام در کارکرد مقطعی یا پیوسته نیز باید بررسی شوند.

دور خروجی PTO چگونه محاسبه می‌شود؟

فرمول زمانی معتبر است که سازنده نسبت را به شکل «ضریب سرعت خروجی نسبت به مرجع» تعریف کرده باشد. در این قرارداد می‌توان نوشت:

دور خروجی PTO = دور مرجع × ضریب سرعت PTO

دور مرجع را نباید خودکار برابر دور موتور فرض کرد. در بعضی طراحی‌ها یا شرایط کاری، رابطه سرعت به وضعیت گیربکس، کلاچ یا مسیر انتقال وابسته است. برای تأیید خرید، تعریف سازنده و شرایط عملکرد باید مقدم بر محاسبه باشند.

مثال فرضی: اگر کاتالوگ یک مجموعه فرضی ضریب سرعت را 0.8 و دور مرجع را 1000 rpm تعریف کرده باشد، دور خروجی محاسباتی 800 rpm خواهد بود. این مثال فقط روش محاسبه را نشان می‌دهد و مشخصات هیچ محصول واقعی شهر قطعات نیست. همین عدد نیز بدون بررسی محدوده مجاز پمپ، توان و شرایط نصب، مجوز انتخاب PTO محسوب نمی‌شود.

ارتباط دور PTO با پمپ هیدرولیک

PTO توان مکانیکی را به پمپ می‌رساند و خودش جریان یا فشار هیدرولیک تولید نمی‌کند. با ثابت‌بودن حجم جابه‌جایی پمپ، افزایش دور معمولاً جریان نظری را بیشتر می‌کند؛ اما جریان واقعی به بازده حجمی، دمای روغن، سایش، فشار کاری و شرایط مکش وابسته است.

رابطه ساده جریان نظری چنین است:

جریان نظری برحسب لیتر در دقیقه = حجم جابه‌جایی پمپ برحسب cc/rev × دور پمپ ÷ ۱۰۰۰

در یک مثال فرضی، پمپ 50 cc/rev در سرعت 800 rpm جریان نظری 40 L/min دارد. این اعداد مربوط به محصول واقعی شهر قطعات نیستند و برای انتخاب خرید کافی نیستند. جریان واقعی کمتر یا متفاوت خواهد بود و باید با داده سازنده سنجیده شود.

پیش از افزایش دور، حداکثر سرعت مجاز پمپ، توان ورودی، ویسکوزیته روغن، قطر و طول مسیر مکش، حجم مخزن، ظرفیت شیرها و خطوط و چرخه کاری بررسی شوند.

مسیر مکش محدود یا روغن نامناسب می‌تواند در سرعت بالاتر خطر کاویتاسیون را افزایش دهد. همچنین جریان بیشتر به‌تنهایی به معنای فشار بیشتر نیست؛ فشار تابع بار و رفتار مدار است.

برای تطبیق حجم، دور و نوع پمپ با کاربری خودرو، راهنمای انتخاب پمپ هیدرولیک کمپرسی را نیز ببینید. جهت گردش پمپ هم باید پیش از سفارش کنترل شود؛ روش بررسی آن در مقاله تشخیص پمپ هیدرولیک چپ‌گرد و راست‌گرد توضیح داده شده است.

چرا PTO دور بالاتر الزاماً قوی‌تر نیست؟

سرعت، گشتاور و توان سه مفهوم متفاوت‌اند. دور خروجی نشان می‌دهد شفت با چه سرعتی می‌چرخد؛ گشتاور بیانگر اثر چرخشی قابل‌انتقال است و توان از رابطه سرعت و گشتاور به دست می‌آید. بالا رفتن سرعت خروجی لزوماً ظرفیت گشتاور PTO را افزایش نمی‌دهد.

دو PTO با ظاهر یکسان ممکن است نسبت‌ها، چرخ‌دنده‌ها، ظرفیت‌ها و چرخه‌های کاری متفاوت داشته باشند. بزرگ‌بودن پوسته، قطر خروجی یا تعداد پیچ‌ها نیز ظرفیت واقعی را ثابت نمی‌کند.

توان و گشتاور موردنیاز پمپ باید محاسبه و با حدود اعلامی سازنده PTO، گیربکس و اتصال مقایسه شوند.

اگر هدف فقط سریع‌ترشدن جک باشد، تعویض PTO بدون بررسی مدار ممکن است مسئله را حل نکند. محدودیت می‌تواند در پمپ فرسوده، شیر، شلنگ، مسیر مکش، مخزن، سیلندر یا دور واقعی موتور باشد.

چه زمانی دور بالا می‌تواند انتخاب مناسبی باشد؟

در بعضی کاربردها، تجهیز برای رسیدن به سرعت کاری موردنیاز به دور خروجی بیشتری احتیاج دارد. این وضعیت زمانی قابل‌بررسی است که پمپ در محدوده مجاز خود باقی بماند، جریان موردنیاز مدار معلوم باشد و توان موجود برای بار کافی باشد.

شرایط مکش، اندازه خطوط، ظرفیت شیر و مخزن و مدت استفاده نیز باید با جریان بالاتر سازگار باشند.

انتخاب بغل گیربکس دور بالا فقط پس از تأیید کاتالوگ گیربکس و PTO، مشخصات پمپ و چرخه کاری منطقی است. اگر برای تغییر سرعت از دور زیادکن استفاده می‌شود، نسبت، دور مجاز، توان، جهت و اتصالات آن نیز جداگانه بررسی شوند؛ این قطعه جای تطبیق PTO و پمپ را نمی‌گیرد.

چه زمانی دور پایین مناسب‌تر است؟

در سیستم‌هایی که تجهیز محدودیت سرعت دارد، کنترل حرکت اهمیت بیشتری پیدا می‌کند یا کارکرد طولانی‌تر است، نسبت پایین‌تر ممکن است گزینه قابل‌بررسی باشد. همچنین گاهی انتخاب نسبت با نیاز گشتاور و توان در سرعت کاری پیوند دارد؛ بااین‌حال نمی‌توان نتیجه گرفت هر PTO کم‌دور، گشتاور بیشتری دارد.

نسبت پایین اگر جریان موردنیاز را تأمین نکند، جک یا تجهیز را کند می‌کند و اپراتور ممکن است برای جبران، دور موتور را نامناسب بالا ببرد. تصمیم باید با محاسبه سرعت پمپ، جریان واقعی موردنیاز، ظرفیت PTO و دستور سازنده گرفته شود، نه با نسخه عمومی برای همه خودروها.

جدول نشانه‌های انتخاب نامتناسب نسبت دور

نشانه یا وضعیت	علت احتمالی مرتبط با نسبت دور	بررسی لازم
جک بسیار کند حرکت می‌کند	دور یا جریان ناکافی	دور واقعی پمپ و حجم جابه‌جایی
روغن سریع داغ می‌شود	سرعت یا جریان نامتناسب	دور پمپ، شیر، خطوط، مخزن و بار
پمپ صدای غیرعادی دارد	شرایط مکش نامناسب در دور بالا	مسیر مکش، روغن و دور مجاز
تجهیز زیر بار ضعیف است	توان یا گشتاور ناکافی	ظرفیت PTO و توان ورودی پمپ
عملکرد پس از تعویض PTO تغییر کرده است	تفاوت نسبت تبدیل	مقایسه کد و نسبت دو PTO
پمپ از محدوده مجاز عبور می‌کند	نسبت یا دور موتور نامناسب	محدودیت سرعت در کاتالوگ پمپ
حرکت تجهیز ناپایدار است	جریان یا کنترل نامتناسب	دور، شیر کنترل و وضعیت مدار

این نشانه‌ها تشخیص قطعی خرابی نیستند. تأیید علت به اندازه‌گیری دور و فشار، بررسی مدار و مقایسه با مشخصات سازنده توسط فرد متخصص نیاز دارد.

برای انتخاب نسبت PTO چه اطلاعاتی ارسال کنیم؟

اطلاعات زیر را منظم و ترجیحاً در یک پیام ارسال کنید:

عکس خوانا از پلاک گیربکس و کد کامل آن؛
عکس پلاک یا کد PTO قبلی؛
نسبت PTO قبلی، اگر از منبع معتبر مشخص است؛
دور موتور در زمان کار واقعی؛
عکس پلاک پمپ و حجم جابه‌جایی آن برحسب cc/rev؛
حداکثر دور مجاز پمپ براساس کاتالوگ؛
فشار کاری موردنیاز و جریان مورد انتظار، در صورت داشتن داده معتبر؛
نوع تجهیز متصل و شرح وظیفه آن؛
مدت، تناوب و الگوی کارکرد؛
نوع خروجی، فلنج، شافت یا هزارخار؛
توضیح مشکل سیستم فعلی و تغییراتی که قبلاً انجام شده است.

اگر نسبت قبلی مشخص نیست، کد PTO و گیربکس را حدس نزنید. تصاویر پلاک‌ها، قطعه از چند زاویه و اطلاعات پمپ و کاربری را ارسال کنید تا امکان جست‌وجو در کاتالوگ رسمی و تطبیق فنی بررسی شود.

اشتباهات رایج هنگام خرید

انتخاب دور بالا فقط برای سریع‌ترشدن جک؛
انتخاب PTO صرفاً براساس مدل کامیون؛
مقایسه نسبت‌ها بدون توجه به قرارداد سازنده؛
نادیده‌گرفتن حداکثر دور مجاز پمپ؛
استفاده از حجم پمپ بدون توجه به سرعت دوران؛
یکی‌دانستن جریان بیشتر با فشار بیشتر؛
نادیده‌گرفتن توان، گشتاور و چرخه کاری؛
انتخاب از روی ظاهر، پوسته یا جای پیچ‌ها؛
تغییر PTO بدون بررسی مخزن، شیر، شلنگ و مسیر مکش؛
تست مجموعه در دور بالا پیش از کنترل نصب و دستور سازنده.

این خطاها معمولاً از جدا دیدن اجزای سیستم ایجاد می‌شوند. PTO، پمپ و مدار باید به‌صورت یک زنجیره بررسی شوند؛ اصلاح یک جزء بدون شناخت محدودیت جزء بعدی می‌تواند نتیجه نامطلوب داشته باشد.

چک‌لیست نهایی پیش از خرید

کد دقیق گیربکس از پلاک یا مدرک رسمی ثبت شده است.
تعریف نسبت و سرعت مرجع در کاتالوگ همان سازنده خوانده شده است.
دور موتور هنگام کار و دور خروجی موردنیاز مشخص‌اند.
حجم جابه‌جایی و حداکثر دور مجاز پمپ معلوم‌اند.
جریان، فشار، توان و گشتاور موردنیاز با داده معتبر بررسی شده‌اند.
شرایط مکش، مخزن، شیرها و خطوط متناسب با جریان ارزیابی شده‌اند.
نوع خروجی، فلنج، شافت یا هزارخار تطبیق داده شده است.
نوع کاربری و مقطعی یا پیوسته‌بودن کار اعلام شده است.
جهت گردش و روش درگیری PTO فراموش نشده‌اند.
انتخاب نهایی به کاتالوگ و بررسی متخصص وابسته شده است.

پس از آماده‌کردن اطلاعات این چک‌لیست، مدل‌های موجود را در صفحه خرید بغل گیربکس ماشین سنگین ببینید یا برای تطبیق فنی با شهر قطعات تماس بگیرید.

سؤالات متداول

بغل گیربکس دور بالا بهتر است یا دور پایین؟

هیچ‌کدام مطلقاً بهتر نیستند. نسبت مناسب به دور مرجع، سرعت و حجم پمپ، جریان، توان، گشتاور و چرخه کاری بستگی دارد و باید با کد گیربکس و جدول رسمی PTO انتخاب شود.

نسبت دور بغل گیربکس چگونه خوانده می‌شود؟

تعریف نسبت را در کاتالوگ همان سازنده بخوانید. ترتیب ورودی و خروجی یا نمایش درصدی می‌تواند متفاوت باشد؛ بنابراین 1:0.8 را بدون شناخت قرارداد، سرعت مرجع و شرایط کاری تفسیر نکنید.

آیا PTO دور بالا باعث افزایش فشار پمپ می‌شود؟

الزاماً خیر. افزایش دور معمولاً جریان را بیشتر می‌کند، اما فشار براساس بار و مدار شکل می‌گیرد. توان ورودی، محدودیت پمپ، شیر اطمینان، خطوط و مصرف‌کننده باید بررسی شوند؛ جریان بیشتر معادل فشار بیشتر نیست.

آیا با تغییر بغل گیربکس، سرعت جک بیشتر می‌شود؟

ممکن است افزایش دور پمپ، جریان و سرعت جک را بیشتر کند؛ اما نتیجه به حجم پمپ، بازده، شیر، خطوط، مخزن، بار و محدودیت دور بستگی دارد. تعویض PTO بدون بررسی مدار توصیه نمی‌شود.

دور خروجی PTO چگونه محاسبه می‌شود؟

اگر نسبت به‌صورت ضریب سرعت تعریف شده باشد، دور خروجی برابر دور مرجع ضرب‌در ضریب PTO است. ابتدا باید دور مرجع و شیوه نوشتن نسبت مشخص شوند؛ فرمول عمومی جای کاتالوگ را نمی‌گیرد.

آیا دو PTO مشابه می‌توانند نسبت متفاوت داشته باشند؟

بله. شباهت پوسته، خروجی یا پیچ‌ها یکسان‌بودن چرخ‌دنده، نسبت، ظرفیت یا چرخه کاری را ثابت نمی‌کند. شماره فنی و جدول کاربرد هر قطعه باید جداگانه بررسی شوند.

برای انتخاب نسبت PTO چه اطلاعاتی لازم است؟

کد گیربکس، کد و نسبت PTO، دور موتور، پلاک و حجم پمپ، دور مجاز، جریان، فشار، توان، گشتاور، اتصال و الگوی کارکرد را آماده کنید. اطلاعات ناقص تأیید سازگاری را دشوار می‌کند.

اگر نسبت PTO قبلی مشخص نباشد چه کنیم؟

از روی ظاهر حدس نزنید. پلاک گیربکس، کد PTO، تصاویر قطعه، مشخصات پمپ و کاربری را جمع کنید و نسبت را در کاتالوگ رسمی یا با کمک کارشناس شناسایی کنید.

نتیجه‌گیری: انتخاب نسبت PTO براساس کل سیستم

پاسخ به سؤال «بغل گیربکس دور بالا یا دور پایین» از نیاز واقعی تجهیز شروع می‌شود، نه از تصور قوی‌تربودن دور بالا. نسبت خروجی باید سرعت پمپ و جریان لازم را تأمین کند، بدون آنکه دور مجاز، شرایط مکش، توان، گشتاور یا چرخه کاری نادیده گرفته شوند.

برای بررسی بغل گیربکس مناسب، تصویر پلاک گیربکس، کد PTO قبلی، مشخصات پمپ و نوع کاربری خودرو را برای شهر قطعات ارسال کنید تا امکان تطبیق فنی مدل مناسب بررسی شود. اعلام نهایی سازگاری به داده‌های کامل، کاتالوگ سازنده و وضعیت نصب واقعی وابسته است.

سه شنبه 24 شهریور 1405 ساعت 15:50 0 انتخاب بغل گیربکس مناسب از روی کد گیربکس؛ ۷ نکته قبل از خرید PTO

مدل کامیون به‌تنهایی برای انتخاب بغل گیربکس مناسب کافی نیست. کد دقیق گیربکس، دهانه نصب، نسبت دور، جهت خروجی و مشخصات پمپ باید با هم تطبیق داده شوند. پیش از استعلام، از پلاک گیربکس، محل نصب و قطعات متصل عکس‌های واضح آماده کنید. انتخاب اشتباه برداشت توان (Power Take-Off یا PTO) ممکن است خودرو را متوقف کند، نصب را به دوباره‌کاری بکشاند یا پمپ را با دور و اتصال نامناسب روبه‌رو سازد. شباهت پوسته و پیچ‌ها کافی نیست؛ چرخ‌دنده، نسبت، جهت گردش و خروجی نیز باید بررسی شوند. این راهنما کمک می‌کند اطلاعات لازم را پیش از استعلام جمع کنید. تطبیق نهایی باید با کاتالوگ سازنده، جدول کاربرد معتبر یا بررسی فنی انجام شود.

برای استعلام اولیه، عکس پلاک گیربکس، نمای کامل محل PTO، پلاک پمپ و نوع کاربری را آماده کنید. شهر قطعات می‌تواند امکان تطبیق را بر پایه اطلاعات ارائه‌شده بررسی کند؛ نتیجه به کامل‌بودن داده‌ها و مستندات فنی وابسته است.

بغل گیربکس یا PTO چیست

پاسخ سریع: مهم‌ترین اطلاعات برای انتخاب بغل گیربکس چیست؟

برای انتخاب PTO مناسب، ابتدا برند، مدل و کد کامل گیربکس را از پلاک شناسایی ثبت کنید. سپس سمت و دهانه نصب، مشخصات چرخ‌دنده محرک، نسبت تبدیل، جهت خروجی با زاویه دید مشخص، ظرفیت گشتاور و نوع کارکرد را بررسی کنید. نوع شفت یا فلنج، روش درگیری و مشخصات پمپ نیز باید معلوم باشد. نام یا مدل کامیون کافی نیست، زیرا یک خودرو ممکن است در تیپ‌ها و سال‌های مختلف با گیربکس‌ها یا آرایش‌های انتقال توان متفاوت عرضه شده باشد.

چرا مدل خودرو برای انتخاب PTO کافی نیست؟

نام کامیون نقطه شروع است، نه شناسه قطعی PTO. یک مدل ممکن است با گیربکس‌ها و تیپ‌های مختلف عرضه شود یا گیربکس آن بعداً تعویض شده باشد. بنابراین دو کامیون ظاهراً مشابه الزاماً دهانه، چرخ‌دنده یا PTO یکسان ندارند.

کد گیربکس امکان مراجعه به جدول کاربرد سازنده را فراهم می‌کند. نسخه دقیق، محل نصب و محدودیت‌های همان مجموعه باید بررسی شوند. شماره شاسی برای بازیابی پیکربندی کارخانه مفید است، اما وضعیت قطعه نصب‌شده را همیشه ثابت نمی‌کند.

نام بازاری قطعه برای گفت‌وگوی اولیه مفید است، اما جای کد فنی را نمی‌گیرد. مسیر انتخاب باید از خودرو به شناسایی گیربکس، خروجی و مصرف‌کننده توان برسد.

کد گیربکس کامیون کجاست؟

محل کد گیربکس کامیون به سازنده و مدل بستگی دارد. پلاک فلزی، برچسب یا حک شناسایی ممکن است روی بدنه یا پوسته باشد، اما سمت و شکل آن ثابت نیست. آلودگی یا دسترسی محدود نیز خواندنش را دشوار می‌کند.

این مسیرها را به‌ترتیب بررسی کنید:

بدنه یا پوسته گیربکس برای یافتن پلاک، برچسب یا حک رسمی؛
پلاکی که مدل، سریال یا نسخه محصول را نشان می‌دهد؛
دفترچه سرویس، فاکتور تعمیر یا سوابق تعویض گیربکس؛
کاتالوگ یا سامانه رسمی سازنده، در صورت پشتیبانی از شاسی یا سریال؛
راهنمای تعمیر همان مدل برای محل دقیق برچسب و روش شناسایی.

پیش از تمیزکاری، خودرو را مهار کنید. ابزار زبر یا حلال آسیب‌زننده به نوشته به کار نبرید. یک عکس مستقیم و یک نمای بازتر بگیرید تا متن و محل پلاک مشخص باشند.

تفاوت مدل، سریال و شماره‌های روی گیربکس چیست؟

اعداد روی مجموعه یک کاربرد ندارند. تفکیک آن‌ها جلوی ارسال کد اشتباه را می‌گیرد.

نوع اطلاعات	چه چیزی را نشان می‌دهد؟	کاربرد در استعلام PTO
مدل یا کد دقیق گیربکس	خانواده و پیکربندی فنی اعلام‌شده از سوی سازنده	معمولاً مبنای اصلی جست‌وجو در جدول کاربرد است
شماره سریال	شناسه یکتای همان واحد تولیدشده	برای پیگیری نسخه، سابقه یا مشخصات دقیق مفید است
شماره نسخه یا تیپ	تفاوت‌های اجرایی داخل یک خانواده محصول	ممکن است دهانه، دنده یا محدودیت نصب را مشخص کند
شماره ریخته‌گری پوسته	شناسه قالب یا قطعه ریخته‌گری	الزاماً مدل کامل گیربکس یا مبنای انتخاب PTO نیست
شماره شاسی خودرو	شناسه خودرو و پیکربندی ثبت‌شده کارخانه	سرنخ مهم است، ولی وضعیت فعلی گیربکس را همیشه ثابت نمی‌کند
پلاک موتور	مشخصات موتور نصب‌شده	معادل کد گیربکس نیست و به‌تنهایی PTO را تعیین نمی‌کند

از همه شماره‌ها عکس بگیرید، اما هیچ‌کدام را بدون تأیید کد گیربکس فرض نکنید. کاتالوگ یا کارشناس باید رشته مناسب جست‌وجو را تعیین کند.

هفت نکته قبل از خرید بغل گیربکس

۱. برند، مدل و کد دقیق گیربکس

این مشخصه هویت فنی گیربکس نصب‌شده است. سازندگان PTO کاربرد را بر مبنای خانواده و نسخه گیربکس فهرست می‌کنند، نه نام کامیون؛ حذف یک پسوند یا رقم می‌تواند نتیجه را تغییر دهد. کد ناقص خطر انتخاب پوسته، دنده یا کیت نامتناسب را بالا می‌برد. عکس مستقیم پلاک و متن خوانده‌شده را بفرستید و تعویض قبلی گیربکس را اعلام کنید.

۲. محل دهانه نصب PTO و سمت نصب

دهانه نصب، سطح پیش‌بینی‌شده برای اتصال PTO است. آرایش پیچ‌ها، سمت و فضای اطراف باید بررسی شوند، اما شباهت ظاهری سازگاری را ثابت نمی‌کند. سمت نامناسب ممکن است با شاسی، مخزن یا پمپ تداخل داشته باشد یا آرایش خروجی را تغییر دهد. عکس کامل دو سمت گیربکس، نمای عمود بر دهانه، درپوش فعلی و فضای سرویس را ارسال کنید.

۳. مشخصات چرخ‌دنده محرک و نحوه درگیری

PTO توان را از چرخ‌دنده متناظر گیربکس می‌گیرد؛ نوع، هندسه، موقعیت و شیوه درگیری باید هماهنگ باشند. هم‌خوانی پیچ‌های پوسته، درگیری درست یا لقی مجاز را ثابت نمی‌کند. ناسازگاری ممکن است صدای غیرعادی یا بارگذاری نامناسب ایجاد کند. تعداد دنده را حدس نزنید؛ کد گیربکس، عکس دهانه و چرخ‌دنده و شماره فنی PTO قبلی را برای تطبیق بفرستید.

۴. نسبت تبدیل PTO و دور خروجی موردنیاز

نسبت تبدیل، رابطه سرعت خروجی PTO با سرعت مرجع تعریف‌شده سازنده را بیان می‌کند. این مشخصه با جریان روغن یکی نیست؛ جریان به پمپ، سرعت واقعی و شرایط مدار مربوط است. نسبت نامناسب ممکن است پمپ را کندتر از نیاز یا خارج از محدوده مجاز بچرخاند. کاربری، سرعت کاری، نسبت PTO و محدودیت دور پمپ را با داده معتبر اعلام کنید؛ عدد عمومی قابل تعمیم نیست.

۵. جهت گردش خروجی با تعیین زاویه دید

جهت گردش فقط با محل مشاهده معنا دارد؛ تغییر جای ناظر، برداشت ساعت‌گرد و پادساعت‌گرد را معکوس می‌کند. جهت PTO باید با ورودی پمپ و کوپلینگ هماهنگ باشد. «چپ‌گرد» یا «راست‌گرد» را بدون زاویه دید اعلام نکنید؛ عکس روبه‌روی شفت، سمت نگاه و علامت بدنه را ثبت کنید. ملاک نهایی کد و مستند سازنده است، نه جای پورت‌ها.

تشخیص جهت گردش پمپ هیدرولیک

۶. گشتاور، توان موردنیاز و نوع کارکرد مقطعی یا پیوسته

گشتاور و توان به باری مربوط‌اند که تجهیز از PTO می‌گیرد. ظرفیت کارکرد مقطعی و پیوسته یکسان نیست و ظاهر بزرگ‌تر، تحمل بار را ثابت نمی‌کند. انتخاب بدون بررسی بار ممکن است عملکرد را محدود یا مجموعه را نامتناسب بارگذاری کند. نوع تجهیز، الگوی استفاده و مشخصات پمپ را اعلام کنید؛ محاسبه باید با جدول ظرفیت سازنده انجام شود، نه یک عدد ثابت عمومی.

۷. نوع خروجی، مشخصات پمپ و روش درگیری PTO

خروجی ممکن است مستقیم یا متکی بر شافت، فلنج، آداپتور یا کوپلینگ باشد. ابعاد، هزارخار، الگوی فلنج و ظرفیت اتصال باید با قطعه بعدی هماهنگ شوند. روش درگیری PTO نیز باید با سیستم خودرو سازگار باشد. عکس پلاک و ورودی پمپ، خروجی قبلی و مسیر اتصال را بفرستید و نوع درگیری را از مستندات مدل اعلام کنید، نه ترجیح ظاهری.

فلنج اتصال PTO

پیش از خرید، مجموعه اطلاعات را یکجا بفرستید: پلاک گیربکس، دهانه نصب، PTO قبلی، پلاک پمپ، نوع اتصال و کاربری. بررسی تکی هر عکس بدون ارتباط آن با سایر اجزا ممکن است نتیجه ناقص بدهد.

چه اطلاعات و عکس‌هایی برای استعلام ارسال کنیم؟

استعلام باید هویت قطعات و آرایش نصب را نشان دهد. عکس‌ها روشن، بدون لرزش و شامل نمای نزدیک و کلی باشند.

عکس خوانا و مستقیم از پلاک گیربکس؛
عکس کامل گیربکس و محل نصب PTO؛
عکس PTO قبلی از چند زاویه، در صورت وجود؛
عکس چرخ‌دنده قابل‌مشاهده و سطح نصب؛
عکس واضح پلاک پمپ هیدرولیک؛
تصویر محور، هزارخار، فلنج یا کوپلینگ اتصال؛
مدل خودرو و سال ساخت ثبت‌شده؛
نوع کاربری خودرو و تجهیز متصل، مانند سامانه کمپرسی یا تجهیز خدماتی؛
روش درگیری موردنیاز یا مشخصات کنترل فعلی؛
شرح مشکل قطعه قبلی، اگر استعلام برای تعویض است.

اگر اندازه‌ای خواسته شد، مبنا و نقطه شروع را مشخص کنید. برای عکس‌برداری ناایمن قطعه را باز نکنید؛ بررسی نزدیک فقط پس از مهار خودرو و توقف اجزا انجام شود.

پشت گیربکس ماشین سنگین

جدول خطاهای خرید و بررسی لازم

اطلاعات ناقص یا اشتباه	پیامد احتمالی	بررسی لازم قبل از خرید
اعلام فقط مدل خودرو	انتخاب بر پایه گیربکس فرضی	عکس پلاک و کد کامل گیربکس فعلی
جهت گردش بدون زاویه دید	برداشت معکوس از جهت خروجی	عکس روبه‌روی شفت و توضیح سمت مشاهده
نسبت دور نامشخص	سرعت نامتناسب پمپ یا تجهیز	نسبت PTO و محدوده کاری معتبر پمپ
تطبیق فقط با شکل فلنج	ناسازگاری هزارخار، ظرفیت یا فاصله نصب	شماره فنی و مشخصات کامل اتصال
نامشخص‌بودن محل و سمت نصب	تداخل فیزیکی یا انتخاب آرایش نادرست	عکس کلی گیربکس، دهانه و فضای اطراف
کد ناخوانا یا ناقص	جست‌وجوی نسخه اشتباه در کاتالوگ	عکس بهتر، اسناد سرویس و تأیید رسمی
اتکا به شماره ریخته‌گری	اشتباه‌گرفتن پوسته با مدل کامل	شناسایی پلاک مدل و سریال توسط مرجع معتبر
حذف مشخصات پمپ و کاربری	نامشخص‌ماندن بار، دور و نوع اتصال	پلاک پمپ، تجهیز مصرف‌کننده و چرخه کار

جدول فقط ابزار غربالگری است؛ تأیید سازگاری به مستندات مدل‌محور و نصب واقعی نیاز دارد.

اگر پلاک گیربکس ناخوانا یا مفقود باشد چه کنیم؟

نبودن پلاک مجوز انتخاب حدسی نیست. این مسیر داده‌های جایگزین فراهم می‌کند:

تمیزکردن ایمن محل پلاک: پس از مهار خودرو، آلودگی را بدون آسیب به نوشته پاک کنید.
بررسی اسناد و سوابق تعمیر: دفترچه، فاکتور تعویض، گزارش تعمیرگاه و تصاویر قدیمی را بررسی کنید.
یافتن اطلاعات رسمی با شماره شاسی: در صورت پشتیبانی سازنده، پیکربندی اولیه را بازیابی و احتمال تعویض گیربکس را لحاظ کنید.
عکس‌برداری کامل: از پوسته، دهانه PTO، چرخ‌دنده، اتصالات و قطعه قبلی عکس بگیرید.
تطبیق تخصصی: داده‌ها را با کاتالوگ رسمی یا کارشناس همان خانواده تطبیق دهید و پیش از تأیید سفارش ندهید.

اگر بخشی از کد خواناست، آن را بدون تکمیل حدسی بفرستید و نویسه‌های نامشخص را علامت بزنید. موتور، VIN یا عدد پوسته جای مدل گیربکس نیست.

اشتباهات رایج هنگام خرید PTO

انتخاب فقط براساس نام کامیون: نام خودرو تنوع گیربکس و تغییرات سال ساخت را نشان نمی‌دهد.
انتخاب از روی ظاهر قطعه: دو PTO مشابه ممکن است دنده، نسبت، خروجی یا ظرفیت متفاوت داشته باشند.
تطبیق فقط با فاصله پیچ‌ها: اتصال پوسته فقط یکی از چند معیار سازگاری است.
فرض یکسان‌بودن همه گیربکس‌های یک مدل: تیپ، بازار عرضه یا تعویض قبلی می‌تواند مجموعه را تغییر داده باشد.
اشتباه‌گرفتن شماره ریخته‌گری با مدل گیربکس: این شماره ممکن است فقط پوسته یا قالب را شناسایی کند.
نادیده‌گرفتن نسبت دور: نتیجه می‌تواند سرعت نامناسب پمپ و عملکرد ضعیف یا خارج از محدوده باشد.
مشخص‌نکردن زاویه دید جهت گردش: «چپ» و «راست» بدون جای ناظر قابل‌اعتماد نیست.
بی‌توجهی به پمپ و نوع کاربری: PTO باید با بار، دور، اتصال و چرخه کاری مصرف‌کننده هماهنگ شود.

نصب روی گیربکسی هم‌خانواده، سازگاری با نسخه دیگر را ثابت نمی‌کند. آداپتورسازی یا اصلاح بدون دستور تأییدشده نیز ریسک نصب را بالا می‌برد.

خرید بغل گیربکس ماشین سنگین

سؤالات متداول

آیا با مدل کامیون می‌توان بغل گیربکس مناسب را انتخاب کرد؟

خیر. یک خودرو ممکن است گیربکس‌های متفاوت داشته باشد یا گیربکس آن تعویض شده باشد. کد کامل گیربکس، دهانه و سمت نصب، نسبت، جهت خروجی، اتصال، روش درگیری و مشخصات پمپ باید بررسی شوند.

کد گیربکس کامیون معمولاً کجا نوشته شده است؟

کد ممکن است روی پلاک، برچسب یا محل تعیین‌شده‌ای روی پوسته باشد، اما جای آن بین مدل‌ها متفاوت است. اسناد سرویس و سامانه رسمی سازنده نیز ممکن است کمک کنند. از پلاک و محل آن عکس بگیرید.

آیا شماره روی پوسته همان کد گیربکس است؟

الزاماً خیر. عدد پوسته ممکن است شماره ریخته‌گری، قطعه یا تولید باشد، نه مدل کامل گیربکس. همه نوشته‌ها را ثبت کنید، اما نوع شماره را با پلاک رسمی، کاتالوگ یا نظر کارشناس تشخیص دهید.

برای استعلام PTO چه عکس‌هایی لازم است؟

عکس پلاک گیربکس، نمای کامل و محل نصب، دهانه و چرخ‌دنده، PTO قبلی، پلاک پمپ و شفت یا فلنج را بفرستید. تصاویر باید روشن باشند و نمای نزدیک و موقعیت کلی قطعه را نشان دهند.

جهت گردش بغل گیربکس چگونه مشخص می‌شود؟

جهت را همراه زاویه دید بیان کنید؛ برای مثال، از روبه‌روی انتهای شفت خروجی. با تغییر جای ناظر، ساعت‌گرد و پادساعت‌گرد معکوس می‌شوند. عکس شفت، علامت بدنه و کد را ارائه کنید؛ مرجع نهایی مستند سازنده است.

اگر پلاک گیربکس پاک شده باشد چه کنیم؟

محل پلاک را پس از مهار خودرو بدون آسیب تمیز کنید. اسناد سرویس، سابقه تعویض و اطلاعات رسمی قابل‌بازیابی را بررسی کنید. سپس تصاویر گیربکس، دهانه و PTO قبلی را برای تطبیق با کاتالوگ یا کارشناس ارائه دهید.

آیا یک PTO روی چند مدل گیربکس نصب می‌شود؟

ممکن است یک PTO برای چند کاربرد رسمی فهرست شده باشد، اما سازگاری عمومی ندارد. هر ترکیب باید با مدل و نسخه گیربکس، دنده، دهانه، نسبت، جهت، ظرفیت و کیت نصب در جدول سازنده بررسی شود.

نتیجه‌گیری: استعلام بغل گیربکس با اطلاعات قابل‌تطبیق

تشخیص بغل گیربکس مناسب فقط با «مدل کامیون» ممکن نیست. کد و پلاک گیربکس، دهانه، دنده، نسبت و جهت خروجی، اتصال، پمپ و چرخه کاری باید کنار هم بررسی شوند. این داده‌ها امکان مقایسه با کاتالوگ را فراهم می‌کنند.

برای استعلام از شهر قطعات، عکس پلاک، گیربکس، محل نصب، PTO قبلی و پمپ را همراه مدل خودرو و کاربری بفرستید. سپس می‌توانید محصولات مرتبط را ببینید یا مدل قابل‌تطبیق را استعلام کنید؛ تأیید نهایی به صحت داده‌ها و مرجع فنی وابسته است.

یکشنبه 22 شهریور 1405 ساعت 11:21 0 پمپ هیدرولیک چپ‌گرد یا راست‌گرد؟ راهنمای تشخیص قبل از خرید

برای خرید پمپ هیدرولیک کمپرسی، دانستن حجم جابه‌جایی، ابعاد ظاهری یا فاصله پیچ‌ها کافی نیست؛ جهت گردش شفت نیز باید با خروجی بغل گیربکس یا PTO هماهنگ باشد. اگر پمپ چپ‌گرد به محرکی با جهت نامتناسب متصل شود، ممکن است روغن را از مسیر درست نکشد، دبی مورد انتظار ایجاد نشود یا مجموعه با صدا و افزایش دما کار کند. پیامد دقیق به ساختمان همان پمپ و مدار بستگی دارد، اما آزمایش اشتباه می‌تواند ریسک آسیب را بالا ببرد. برای تشخیص پمپ هیدرولیک چپ گرد یا راست گرد باید زاویه مشاهده مشخص باشد و فلش بدنه، پلاک، کد فنی و کاتالوگ سازنده بررسی شوند. این راهنما کمک می‌کند پیش از استعلام، جهت چرخش شفت پمپ، پورت‌ها و اطلاعات PTO را درست ثبت کنید و از سفارش قطعه صرفاً مشابه جلوگیری شود.

پاسخ سریع؛ پمپ چپ‌گرد است یا راست‌گرد؟

از روبه‌روی انتهای شفت محرک به پمپ نگاه کنید: CW یعنی ساعت‌گرد و CCW یعنی پادساعت‌گرد. این قرارداد در بسیاری از کاتالوگ‌ها رایج است، اما قطعی نیست. ملاک نهایی، فلش روی بدنه، پلاک، کد فنی یا کاتالوگ رسمی همان سازنده است؛ محل پورت‌ها فقط نشانه کمکی محسوب می‌شود.

جهت گردش پمپ هیدرولیک دقیقاً به چه معناست؟

جهت گردش، مسیر چرخش شفت ورودی پمپ در یک زاویه دید تعریف‌شده است. وقتی در مشخصات یک مدل CW نوشته می‌شود، منظور چرخش ساعت‌گرد و CCW به معنی چرخش پادساعت‌گرد است. چون همان دوران از سمت مقابل برعکس دیده می‌شود، عبارت «چپ‌گرد» یا «راست‌گرد» بدون گفتن محل مشاهده می‌تواند خریدار را به نتیجه اشتباه برساند.

جهت چرخش شفت با جهت حرکت روغن یک مفهوم نیست. شفت انرژی مکانیکی را از PTO دریافت می‌کند؛ اجزای داخلی پمپ با دوران خود، روغن را از پورت مکش می‌گیرند و به پورت فشار می‌فرستند. شکل پوسته، طراحی داخلی، آب‌بندها و آرایش پورت‌ها تعیین می‌کنند که هر دهانه چه نقشی داشته باشد. برای شناخت جایگاه پمپ، مخزن، شیر کنترل و عملگر در کل مدار می‌توانید راهنمای سیستم هیدرولیک کمپرسی را ببینید.

در بعضی پمپ‌ها با تغییر دوران، نقش مکش و فشار نیز تغییر می‌کند؛ اما همه مدل‌ها دوطرفه یا قابل‌تبدیل نیستند. آب‌بندی و مسیرهای داخلی ممکن است فقط برای یک جهت طراحی شده باشند؛ پس برعکس چرخاندن آزمایشی یا جابه‌جایی حدسی شیلنگ‌ها روش تشخیص نیست.

پمپ هیدرولیک چپ‌گرد و راست‌گرد چه تفاوتی دارند؟

تفاوت اصلی، جهت مجاز چرخش شفت از زاویه تعریف‌شده سازنده است. دو پمپ با ظاهر و فلنج مشابه ممکن است جهت، شفت، ظرفیت یا پورت متفاوتی داشته باشند. این جدول جایگزین مشخصات مدل نیست.

معیار	پمپ چپ‌گرد	پمپ راست‌گرد
جهت متداول دوران	پادساعت‌گرد در صورت تعریف از سمت انتهای شفت	ساعت‌گرد در صورت تعریف از سمت انتهای شفت
علامت اختصاری	معمولاً CCW؛ گاهی L یا کد اختصاصی سازنده	معمولاً CW؛ گاهی R یا کد اختصاصی سازنده
زاویه مشاهده	مطابق کاتالوگ؛ در بسیاری از مدل‌ها روبه‌روی شفت محرک	مطابق کاتالوگ؛ در بسیاری از مدل‌ها روبه‌روی شفت محرک
وضعیت پورت‌ها	ممکن است با طراحی چپ‌گرد مرتبط باشد، اما قاعده ثابت برای همه مدل‌ها نیست	ممکن است با طراحی راست‌گرد مرتبط باشد، اما قاعده ثابت برای همه مدل‌ها نیست
روش تأیید نهایی	فلش بدنه، پلاک، کد فنی و کاتالوگ همان مدل	فلش بدنه، پلاک، کد فنی و کاتالوگ همان مدل

در پمپ دنده‌ای، سمت مکش معمولاً دهانه‌ای است که روغن را از مخزن دریافت می‌کند و سمت فشار روغن را به مدار می‌فرستد. اندازه یا محل دهانه ممکن است به تشخیص کمک کند، ولی مبنای خرید نیست. اگر قصد مقایسه مدل‌های موجود را دارید، ابتدا جهت و کد را ثبت کنید و سپس صفحه مشاهده پمپ‌های دنده‌ای هیدرولیک را بررسی کنید.

از کدام سمت باید به شفت پمپ نگاه کنیم؟

برای جلوگیری از خطای دید، پمپ را طوری در نظر بگیرید که انتهای شفت محرک به‌طرف شما باشد؛ یعنی همان سمتی که شفت، خار یا هزارخار و معمولاً فلنج نصب دیده می‌شود. در بسیاری از کاتالوگ‌های پمپ، CW و CCW از همین «نمای انتهای شفت» یا Shaft-End View اعلام می‌شوند. بااین‌حال، عنوان شکل و دستور سازنده باید خوانده شود، زیرا قرارداد نام‌گذاری می‌تواند متفاوت باشد.

اگر به پشت پمپ نگاه کنید، همان دوران ظاهراً معکوس دیده می‌شود. برای نمونه، حرکتی که از روبه‌روی شفت ساعت‌گرد است، از سمت درپوش عقب پادساعت‌گرد به نظر می‌رسد. به همین دلیل عکس ارسالی باید دقیقاً روبه‌روی شفت باشد و بهتر است در کنار آن، یک عکس کامل از بدنه و پلاک نیز ارسال شود.

سه روش مطمئن برای تشخیص جهت گردش پمپ

بررسی فلش روی بدنه

برخی سازندگان جهت مجاز دوران را با فلش روی پوسته، فلنج یا برچسب مشخص می‌کنند. ابتدا بدنه را تمیز کنید تا فلش با علامت ریخته‌گری، جهت جریان یا نشانه مونتاژ اشتباه نشود. اگر دو فلش یا علامت مبهم وجود دارد، از روی آن‌ها حکم ندهید؛ فلش باید با پلاک یا کاتالوگ همان مدل تطبیق داده شود.

بررسی علامت CW یا CCW و کد فنی

روی پلاک یا بدنه به‌دنبال CW، CCW، Right، Left یا حروف اختصاری تعریف‌شده در جدول کدگذاری سازنده باشید. CW ساعت‌گرد و CCW پادساعت‌گرد است، مشروط به همان زاویه دید اعلام‌شده. کد کامل را بدون حذف پسوندها ثبت کنید؛ یک حرف یا عدد انتهایی ممکن است نوع شفت، فلنج، پورت یا جهت را مشخص کند.

مراجعه به کاتالوگ یا تأیید فروشنده فنی

اگر فلش پاک شده، پلاک ناخواناست یا کد در دسترس نیست، کاتالوگ رسمی همان سری و تأیید فروشنده فنی اولویت دارد. عکس روبه‌روی شفت، پورت‌ها، پلاک و محل نصب را کنار مشخصات گیربکس و PTO ارسال کنید. جای پورت‌ها، بزرگ‌تر بودن یک دهانه یا شباهت به پمپ قبلی فقط سرنخ است و نباید جای مدرک فنی را بگیرد.

اگر پمپ با جهت اشتباه نصب شود چه اتفاقی می‌افتد؟

نتیجه به نوع پمپ و طراحی مدار بستگی دارد. ممکن است پمپ از دهانه نامناسب مکش کند، روغن کافی به محفظه نرسد یا دبی مورد انتظار تولید نشود. صدای غیرعادی، نوسان عملکرد، افزایش دما یا تأخیر در حرکت جک می‌تواند ظاهر شود؛ بااین‌حال این نشانه‌ها اختصاصی نیستند و ممکن است علت دیگری مانند کمبود روغن، گرفتگی مسیر یا هوا در مدار داشته باشند.

در بعضی طراحی‌ها، کارکرد خلاف جهت می‌تواند فشار نامناسبی به آب‌بندها یا اجزای داخلی وارد کند و احتمال نشتی یا خرابی را افزایش دهد. اختلال در جریان نیز ممکن است پمپ، شیرها، شیلنگ‌ها یا عملگرها را در معرض شرایط خارج از طراحی قرار دهد. خرابی فوری در همه مدل‌ها قطعی نیست، اما ادامه آزمایش برای «شاید راه بیفتد» تصمیم ایمنی نیست.

پمپ نباید خشک راه‌اندازی شود؛ نبود روغن یا هواگیری نادرست هم آسیب‌زا است و هم نتیجه آزمون را گمراه می‌کند. اگر جهت تأیید نشده، پمپ را باز نکنید، پورت‌ها را حدسی جابه‌جا نکنید و راه‌اندازی را ادامه ندهید.

چگونه جهت پمپ را با بغل گیربکس یا PTO تطبیق دهیم؟

تطبیق از زنجیره واقعی انتقال توان آغاز می‌شود. مدل و کد کامل گیربکس، کد PTO یا بغل گیربکس، سمت نصب و جهت واقعی خروجی باید بررسی شوند؛ نام خودرو به‌تنهایی کافی نیست.

در مرحله بعد، نوع خروجی PTO و شفت ورودی پمپ باید تطبیق داده شوند: هزارخار، خار، فلنج، استاندارد اتصال، طول درگیری و کوپلینگ واسط. هم‌محوری و محدودیت فضای نصب نیز مهم است؛ سازگاری دندانه‌ها به‌تنهایی تضمین نمی‌کند که پمپ بدون تنش یا برخورد با شاسی، مخزن و شیلنگ‌ها نصب شود. برای شناسایی گزینه محرک مرتبط می‌توانید دسته محصولات بغل گیربکس را ببینید.

دور خروجی PTO باید با دور مجاز پمپ مقایسه شود و جهت آن از زاویه تعریف‌شده تأیید گردد. حجم جابه‌جایی پمپ همراه با دور واقعی، بر دبی نظری اثر می‌گذارد؛ بنابراین خرید «پمپ قوی‌تر» بدون محاسبه دبی، توان و محدودیت مدار می‌تواند انتخاب نامتناسبی باشد. هیچ فشار، دبی یا دور عمومی را نمی‌توان برای همه خودروها معتبر دانست.

در پایان، محل پورت مکش و فشار، امکان مسیرگذاری شیلنگ، قطر و نوع اتصال‌ها و دسترسی برای سرویس کنترل می‌شود. اگر پمپ به‌صورت مستقیم یا با کوپلینگ نصب می‌شود، دستور سازنده درباره بارهای مجاز شفت و هم‌راستایی نیز ملاک است. برای انتخاب ظرفیت و نوع پمپ در کنار جهت گردش، راهنمای انتخاب پمپ هیدرولیک کمپرسی مرجع تکمیلی است.

جهت پمپ را مطمئن نیستید؟ از پلاک، نمای روبه‌روی شفت، پورت‌ها و محل نصب چند عکس واضح ارسال کنید تا پیش از سفارش، امکان تطبیق فنی مدل بررسی شود.

قبل از سفارش چه اطلاعاتی برای شهر قطعات ارسال کنیم؟

برای جلوگیری از پیشنهاد یک پمپ صرفاً مشابه، این موارد را در یک پیام منظم ارسال کنید:

مدل خودرو و نوع کاربری آن، مانند کمپرسی یا تجهیز خاص؛
کد کامل گیربکس از روی پلاک یا مدرک معتبر؛
کد PTO یا بغل گیربکس، بدون حذف پیشوند و پسوند؛
عکس واضح و خوانای پلاک پمپ؛
عکس مستقیم از روبه‌روی شفت پمپ؛
عکس هر دو پورت مکش و فشار و علامت‌های کنار آن‌ها؛
عکس بازتر از محل نصب و فضای اطراف؛
مشخصات و کد پمپ قبلی، اگر قطعه اصلی در دسترس است؛
نوع اتصال، فلنج، شفت و کوپلینگ میان PTO و پمپ؛
دبی، فشار و دور موردنیاز، فقط در صورت وجود اطلاعات معتبر سازنده یا محاسبه فنی.

اگر پلاک خوانا نیست، از چند زاویه در نور یکنواخت عکس بگیرید. چرخاندن دستی شفت یا حدس‌زدن جهت از روی مقاومت آن معتبر نیست؛ سمت مشاهده خروجی PTO را نیز مشخص کنید.

اشتباهات رایج هنگام خرید پمپ چپ‌گرد یا راست‌گرد

نگاه‌کردن از زاویه اشتباه: مشاهده از سمت درپوش عقب، جهت ظاهری را نسبت به نمای شفت معکوس می‌کند.
انتخاب فقط براساس ظاهر: پوسته و فلنج مشابه، یکسان بودن جهت، ظرفیت، شفت یا پورت‌ها را ثابت نمی‌کند.
اعتماد کامل به محل پورت‌ها: جای یا اندازه دهانه‌ها سرنخ کمکی است و میان خانواده‌های مختلف قاعده واحدی ندارد.
نادیده‌گرفتن کد فنی: حذف یک پسوند ممکن است تفاوت مهمی در جهت، اتصال یا نسخه ساخت را پنهان کند.
فرض یکسان‌بودن جهت PTO و پمپ: جهت هر دو باید با زاویه دید مشخص و براساس مدرک همان مدل بررسی شود.
خرید پمپ با دبی بیشتر بدون بررسی: افزایش حجم یا دور می‌تواند نیاز توان و رفتار مدار را تغییر دهد؛ «قوی‌تر» همیشه سازگارتر نیست.
نصب و آزمایش بدون روغن‌کاری و هواگیری صحیح: تست خشک یا راه‌اندازی حدسی می‌تواند آسیب‌زا باشد و نتیجه عیب‌یابی را نامعتبر کند.
دست‌کاری برای تغییر جهت: همه پمپ‌ها قابل تغییر نیستند و بازکردن یا تغییر داخلی بدون دستور رسمی و تخصص مناسب توصیه نمی‌شود.

جمع‌بندی و راهنمای خرید

پیش از خرید، چهار موضوع را قطعی کنید: جهت چرخش پمپ از زاویه تعریف‌شده، جهت خروجی PTO، سازگاری مکانیکی اتصال و وضعیت پورت‌های مکش و فشار. سپس دور، دبی موردنیاز، محدودیت فضای نصب و کدهای کامل را کنار هم قرار دهید. اگر یکی از این اطلاعات نامشخص است، خرید براساس ظاهر یا گفته «این مدل روی همان کامیون نصب می‌شود» ریسک برگشت قطعه و توقف خودرو را بالا می‌برد.

در استعلام، ابتدا تصاویر و کدها و سپس سازگاری شفت، فلنج، کوپلینگ، دور و کاربرد بررسی می‌شوند؛ تأیید جهت به‌تنهایی کافی نیست.

برای استعلام موجودی و انتخاب پمپ سازگار، مدل خودرو، کد گیربکس، کد PTO، عکس پلاک پمپ و نمای روبه‌روی شفت را برای کارشناسان شهر قطعات ارسال کنید و سپس مشاهده پمپ‌های هیدرولیک را انتخاب کنید.

سؤالات متداول

از کدام سمت می‌توان چپ‌گرد یا راست‌گرد بودن پمپ را تشخیص داد؟

در بسیاری از کاتالوگ‌ها جهت از نمای روبه‌روی انتهای شفت محرک تعریف می‌شود؛ یعنی شفت به‌طرف بیننده است. چون مشاهده از پشت پمپ جهت را معکوس نشان می‌دهد، همیشه عنوان نمای کاتالوگ را بخوانید. فلش بدنه، پلاک، کد فنی یا مدرک رسمی همان سازنده ملاک نهایی است.

CW و CCW روی پمپ هیدرولیک چه معنایی دارند؟

CW مخفف Clockwise و به معنی چرخش ساعت‌گرد است؛ CCW مخفف Counterclockwise و به معنی چرخش پادساعت‌گرد. این علامت‌ها فقط زمانی قابل تفسیرند که سمت مشاهده مشخص باشد. در بسیاری از پمپ‌ها نما از سمت شفت است، اما باید قرارداد اعلام‌شده در کاتالوگ همان مدل تأیید شود.

آیا می‌توان جهت گردش هر پمپ هیدرولیک را تغییر داد؟

خیر. بعضی پمپ‌ها فقط برای یک جهت طراحی شده‌اند و آب‌بندی، صفحات داخلی یا پورت‌بندی آن‌ها با همان جهت هماهنگ است. برخی مدل‌ها ممکن است نسخه قابل‌تغییر یا دوطرفه داشته باشند، اما این قابلیت باید صریحاً در مستندات سازنده تأیید شود. بازکردن یا تغییر داخلی پمپ بدون دستور رسمی توصیه نمی‌شود.

اگر پمپ با جهت اشتباه نصب شود چه اتفاقی می‌افتد؟

ممکن است مکش درست انجام نشود، دبی مورد انتظار شکل نگیرد و صدا، گرما یا عملکرد نامنظم ایجاد شود. در بعضی طراحی‌ها آب‌بندها یا اجزای داخلی نیز در معرض آسیب قرار می‌گیرند. شدت پیامد مدل‌محور است؛ اگر جهت تأیید نشده، از تست خشک یا ادامه راه‌اندازی حدسی خودداری کنید.

برای خرید پمپ سازگار چه عکس‌ها و مشخصاتی باید ارسال کنیم؟

مدل خودرو و کاربری، کد کامل گیربکس و PTO، عکس خوانای پلاک پمپ، نمای مستقیم روبه‌روی شفت، تصاویر پورت‌های مکش و فشار و عکس محل نصب را ارسال کنید. مشخصات پمپ قبلی، نوع فلنج، شفت و کوپلینگ و اطلاعات معتبر دبی، فشار و دور نیز به تطبیق فنی کمک می‌کنند.

چهارشنبه 18 شهریور 1405 ساعت 08:45 0 علت لرزش گاردان کامیون چیست؟ ۹ علت و روش عیب‌یابی مرحله‌به‌مرحله

لرزش از کف کابین، میانه شاسی یا قسمت عقب کامیون، مخصوصاً زمانی که با افزایش سرعت، شتاب‌گیری یا حرکت زیر بار بیشتر می‌شود، می‌تواند نشانه وجود ایراد در مجموعه انتقال نیرو باشد. یکی از بخش‌هایی که در چنین شرایطی باید بررسی شود، گاردان است؛ اما هر لرزشی الزاماً از گاردان ایجاد نمی‌شود.

علت لرزش گاردان کامیون می‌تواند از نابالانسی مجموعه، تاب شافت، خرابی چهارشاخه یا یاتاقان وسط، لقی کشویی، ایراد فلنج، فازبندی نادرست یا زاویه کاری نامناسب باشد. به همین دلیل، تعویض مستقیم یک قطعه بدون مشخص‌کردن الگوی لرزش می‌تواند هزینه ایجاد کند، بدون اینکه مشکل اصلی برطرف شود.

اگر لرزش شدید است، همراه با تقه، برخورد شافت یا لقی محسوس رخ می‌دهد، ادامه کار بدون بازدید فنی توصیه نمی‌شود. ابتدا خودرو باید در شرایط ایمن متوقف و مجموعه توسط تعمیرکار بررسی شود.

برای آشنایی با ساختار کلی این مجموعه می‌توانید راهنمای کامل گاردان ماشین سنگین را نیز مطالعه کنید.

پاسخ مستقیم؛ علت لرزش گاردان کامیون چیست؟

لرزش گاردان کامیون معمولاً از نابالانسی یا تاب شافت، خرابی چهارشاخه یا یاتاقان وسط، لقی یا گیرکردن کشویی، شل یا ناهم‌مرکز بودن فلنج و یوک، فازبندی نادرست، زاویه کاری نامناسب یا نزدیک‌شدن مجموعه به دور بحرانی ایجاد می‌شود. برای تشخیص درست، ابتدا باید مشخص شود لرزش با سرعت خودرو، دور موتور، میزان بار، شتاب‌گیری یا رهاکردن گاز چه تغییری می‌کند و سپس اجزای مجموعه به‌صورت ایمن بازدید و اندازه‌گیری شوند.

۹ علت اصلی عبارت‌اند از:

نابالانس شدن مجموعه گاردان
تاب، فرورفتگی یا لنگی دورانی شافت
خرابی، خشکی یا گیرکردن چهارشاخه
خرابی یاتاقان وسط و پایه نگهدارنده
لقی یا گیرکردن کشویی
شل بودن یا ناهم‌مرکزی فلنج و یوک
فازبندی نادرست گاردان
زاویه کاری نامناسب
دور بیش از حد یا نزدیک‌شدن به سرعت بحرانی مجموعه

قبل از باز کردن گاردان، الگوی لرزش را مشخص کنید

تشخیص صحیح از زمانی شروع می‌شود که مشخص کنیم لرزش دقیقاً در چه شرایطی اتفاق می‌افتد. فقط گفتن اینکه «ماشین می‌لرزد» برای تشخیص کافی نیست.

لرزش در حالت توقف است یا فقط هنگام حرکت؟

اگر خودرو در حالت توقف و در یک محدوده مشخص از دور موتور دچار لرزش می‌شود، نباید بلافاصله گاردان اصلی را متهم کرد. باید مشخص شود در همان شرایط گاردان اصلی خودرو در حال چرخش است یا خیر. موتور، پایه‌های موتور و گیربکس، کلاچ، فلایویل و بخش‌های دیگر مجموعه انتقال نیرو نیز می‌توانند منشأ لرزش باشند. بنابراین اولین سؤال این است:

آیا لرزش فقط هنگام حرکت ایجاد می‌شود یا در حالت توقف نیز قابل تکرار است؟

لرزش با سرعت خودرو تغییر می‌کند یا با دور موتور؟

این تفکیک یکی از مهم‌ترین اطلاعات تشخیصی است. اگر لرزش در یک سرعت مشخص خودرو و حتی با تغییر دنده همچنان وجود داشته باشد، باید بخش‌هایی را بررسی کرد که رفتارشان بیشتر با سرعت حرکت خودرو ارتباط دارد؛ از جمله گاردان، چرخ‌ها، توپی و دیفرانسیل. در مقابل، اگر لرزش بیشتر با RPM موتور تغییر کند، محدوده بررسی ممکن است به قسمت‌های دیگری از مجموعه انتقال نیرو نزدیک‌تر باشد. برای همه کامیون‌ها نمی‌توان یک سرعت ثابت تعیین کرد و گفت لرزش بالاتر از آن حتماً ناشی از گاردان است.

لرزش زیر بار، هنگام شتاب یا در حالت رهاکردن گاز؟

رفتار خودرو در شرایط مختلف باید مقایسه شود:

شروع حرکت
شتاب‌گیری
سربالایی
بار کامل
سرعت ثابت
رهاکردن پدال گاز

اگر لرزش در زمان انتقال گشتاور بیشتر شود، بررسی چهارشاخه‌ها، کشویی، یاتاقان وسط، فلنج‌ها و زاویه‌های کاری اهمیت بیشتری پیدا می‌کند. این الگو به‌تنهایی تشخیص قطعی نیست، اما محدوده عیب‌یابی را کوچک‌تر می‌کند.

خودرو پر است یا خالی و لرزش در کجا احساس می‌شود؟

تغییر بار خودرو می‌تواند ارتفاع شاسی و شرایط کاری مجموعه انتقال نیرو را تغییر دهد.

ثبت کنید لرزش در حالت:

بار کامل
نیمه‌بار
بدون بار

چه تفاوتی دارد.

همچنین مشخص کنید لرزش بیشتر در کابین، میانه شاسی یا قسمت عقب خودرو احساس می‌شود. محل احساس لرزش به‌تنهایی برای تشخیص قطعی کافی نیست، اما در کنار سایر نشانه‌ها اطلاعات مفیدی در اختیار تعمیرکار قرار می‌دهد.

۹ علت اصلی لرزش گاردان کامیون

۱. نابالانس شدن مجموعه گاردان

چرا لرزش ایجاد می‌کند؟

گاردان در زمان کار با سرعت دورانی حرکت می‌کند. اگر توزیع جرم مجموعه یکنواخت نباشد، نیروی گریز از مرکز ایجادشده می‌تواند باعث لرزش شود. جداشدن وزنه بالانس، تجمع آلودگی روی شافت، تعمیر نامتقارن یا تغییر جرم مجموعه از عواملی هستند که می‌توانند تعادل دورانی را مختل کنند.

الگوی نشانه

لرزش ناشی از نابالانسی معمولاً با افزایش سرعت خودرو بیشتر می‌شود یا در یک محدوده مشخص سرعت شدت بیشتری پیدا می‌کند.

روش تأیید

باید موارد زیر بررسی شوند:

وضعیت وزنه‌های بالانس
وجود آلودگی یا مواد چسبیده به لوله
آثار جوشکاری یا تعمیر قبلی
سلامت سطح شافت
سابقه باز و بست مجموعه

در صورت نیاز، مجموعه باید با تجهیزات تخصصی بالانس شود.

اقدام محتمل

در بعضی موارد پاک‌سازی یا اصلاح مونتاژ کافی است. در موارد دیگر به بالانس تخصصی نیاز خواهد بود. تعویض گاردان زمانی مطرح می‌شود که خود مجموعه آسیب دیده یا از حدود مجاز تعیین‌شده توسط سازنده خارج شده باشد.

۲. تاب، فرورفتگی یا لنگی دورانی شافت

لنگی دورانی یا Runout زمانی مطرح می‌شود که محور واقعی چرخش شافت با محور هندسی آن تطابق مناسبی نداشته باشد.

چرا لرزش ایجاد می‌کند؟

ضربه به زیر خودرو، فرورفتگی لوله، خمیدگی یا جوشکاری نامناسب می‌تواند شکل شافت را تغییر دهد. وقتی شافت در زمان دوران مسیر یکنواختی نداشته باشد، لرزش وابسته به سرعت ایجاد می‌شود.

الگوی نشانه

ممکن است مشکل بعد از:

برخورد جسم با زیر خودرو
ضربه به گاردان
تعمیر شافت
جوشکاری
تغییر طول مجموعه

شروع شده باشد.

روش تأیید

ابتدا شافت از نظر آثار ضربه، فرورفتگی و تغییر شکل بررسی می‌شود. سپس در صورت نیاز Runout با روش مناسب اندازه‌گیری و با حدود اعلام‌شده توسط سازنده همان مجموعه مقایسه می‌شود.

اقدام محتمل

بسته به میزان آسیب، ممکن است اصلاح تخصصی امکان‌پذیر باشد یا شافت و مجموعه گاردان نیاز به تعویض داشته باشند. یک مقدار ثابت برای Runout تمام کامیون‌ها قابل استفاده نیست.

۳. خرابی، خشکی یا گیرکردن چهارشاخه

چهارشاخه یکی از قطعات مهم در انتقال گشتاور بین بخش‌هایی است که نسبت به یکدیگر زاویه دارند.

چرا لرزش ایجاد می‌کند؟

لقی، زنگ‌زدگی، کمبود روان‌کاری یا گیرکردن یکی از کاسه‌ها می‌تواند حرکت مفصل را ناصاف کند و انتقال گشتاور یکنواخت را مختل سازد.

الگوی نشانه

ممکن است موارد زیر مشاهده شوند:

تقه هنگام شروع حرکت
تقه هنگام تغییر جهت گشتاور
لرزش زیر بار
حرکت ناصاف مفصل
صدای موضعی
آثار زنگ یا خروج گریس

روش تأیید

تعمیرکار باید لقی چهارشاخه، حرکت آزاد مفصل، وضعیت کاسه‌ها، آثار زنگ، وضعیت گریس‌کاری و بست‌ها را بررسی کند.

اقدام محتمل

اگر مشکل فقط مربوط به روان‌کاری باشد، سرویس باید مطابق دستور سازنده انجام شود. چهارشاخه لق، فرسوده یا گیرکرده ممکن است نیاز به تعویض داشته باشد. انتخاب چهارشاخه نیز باید براساس اندازه، نوع اتصال و کاربرد انجام شود؛ نه صرفاً عنوان خودرو.

۴. خرابی یاتاقان وسط و پایه نگهدارنده

در گاردان‌های چندتکه، یاتاقان وسط نقش مهمی در نگهداری و موقعیت‌دهی مجموعه دارد.

چرا لرزش ایجاد می‌کند؟

خرابی بلبرینگ، پارگی یا نشست لاستیک اطراف آن، شل‌شدن براکت یا تغییر موقعیت محل نصب می‌تواند محور مجموعه را جابه‌جا کند.

الگوی نشانه

لرزش ممکن است بیشتر از میانه شاسی احساس شود و با علائمی مانند:

زوزه
خرخر
تقه هنگام تغییر بار
پارگی لاستیک پایه
لقی مجموعه

همراه باشد.

روش تأیید

لاستیک یاتاقان، لقی بلبرینگ، صدای آن، براکت، پیچ‌ها، شیم‌ها و موقعیت نصب باید بررسی شوند.

اقدام محتمل

ممکن است مشکل با اصلاح نصب برطرف شود یا خود یاتاقان وسط نیاز به تعویض داشته باشد. برای بررسی دقیق‌تر این قطعه، مقاله علائم خرابی یاتاقان وسط گاردان باید به‌عنوان مرجع تخصصی‌تر لینک شود.

۵. لقی، گیرکردن یا درگیری نامناسب کشویی

کشویی برای جبران تغییر طول مجموعه هنگام حرکت تعلیق و تغییر موقعیت اجزای خودرو استفاده می‌شود.

چرا لرزش ایجاد می‌کند؟

اگر کشویی بیش از حد لق باشد، به‌درستی حرکت نکند، زنگ زده باشد، گیر کند یا میزان درگیری خارهای آن مناسب نباشد، نیروهای اضافی به مجموعه وارد می‌شود. درگیری ناکافی یا رسیدن مجموعه به انتهای کورس نیز می‌تواند عملکرد آن را مختل کند.

الگوی نشانه

نشانه‌های احتمالی شامل:

تقه هنگام شروع حرکت
تقه هنگام توقف
لرزش با تغییر بار
حرکت خشک
لقی محسوس
آثار سایش روی خارها

است.

روش تأیید

حرکت محوری، میزان درگیری خارها، روان‌کاری، لقی، آثار برخورد و وضعیت سطح خارها بررسی می‌شود.

اقدام محتمل

بسته به شرایط، روان‌کاری، تعمیر تخصصی یا تعویض کشویی مطرح می‌شود. برای انتخاب قطعه باید تعداد خار، قطر، طول و میزان درگیری مشخص باشد.

۶. شل بودن یا ناهم‌مرکزی فلنج، یوک و اتصالات

اتصال صحیح دو سر گاردان برای حفظ محور دوران مجموعه اهمیت بالایی دارد.

چرا لرزش ایجاد می‌کند؟

شل‌شدن پیچ‌ها، خرابی پایلوت، کج‌شدن فلنج یا نصب ناهم‌مرکز می‌تواند مجموعه را از محور مناسب خارج کند.

الگوی نشانه

مشکل ممکن است همراه با:

لرزش
تقه
آثار جابه‌جایی در محل اتصال
شل‌شدن پیچ‌ها

باشد.

اگر لرزش بلافاصله پس از باز و بست یا تعمیر ایجاد شده باشد، این بخش‌ها باید با دقت بیشتری بررسی شوند.

روش تأیید

فلنج، یوک، پیچ‌ها، بست‌ها، سطح نشیمن و هم‌مرکزی اتصال باید مطابق دستور سازنده بررسی شوند.

اقدام محتمل

اصلاح نصب و سفت‌کردن اتصالات باید طبق مشخصات فنی همان خودرو یا مجموعه انجام شود. فلنج یا یوک آسیب‌دیده ممکن است نیاز به تعویض داشته باشد. در صورت نیاز می‌توان از بخش بررسی فلنج گاردان برای استعلام قطعه مناسب استفاده کرد.

۷. فازبندی نادرست گاردان

فازبندی به نحوه قرارگیری یوک‌های گاردان نسبت به یکدیگر مربوط است.

چرا لرزش ایجاد می‌کند؟

قرارگیری اشتباه یوک‌ها می‌تواند تغییرات سرعت زاویه‌ای مفصل‌ها را تشدید کرده و حرکت مجموعه را نایکنواخت کند.

الگوی نشانه

این نوع مشکل بیشتر زمانی مورد توجه قرار می‌گیرد که لرزش:

پس از بازکردن کشویی
بعد از تعمیر گاردان
پس از مونتاژ مجدد

شروع شده باشد.

ممکن است زیر بار نیز محسوس‌تر شود.

روش تأیید

علائم مونتاژ، راستای یوک‌ها و نقشه مونتاژ سازنده باید بررسی شوند.

اقدام محتمل

در صورت تأیید، فاز مجموعه باید مطابق روش صحیح اصلاح شود. البته اگر لرزش بعد از تعمیر ایجاد شده، بالانس، شیم‌ها، هم‌مرکزی و سایر موارد نیز باید بررسی شوند.

۸. زاویه کاری نامناسب گاردان

زاویه کاری مجموعه در خودروهای سنگین می‌تواند تحت تأثیر وضعیت شاسی و اجزای اطراف قرار گیرد.

چرا لرزش ایجاد می‌کند؟

عواملی مانند:

تغییر ارتفاع خودرو
نشست تعلیق
جابه‌جایی یاتاقان وسط
حذف یا تغییر شیم
تغییر فاصله محورها
تعمیرات تعلیق
تغییر کاربری خودرو

می‌توانند شرایط هندسی مجموعه را تغییر دهند.

الگوی نشانه

لرزش ممکن است با بارگیری، شتاب، تغییر ارتفاع شاسی یا پس از تعمیرات تعلیق ظاهر شود یا شدت آن تغییر کند.

روش تأیید

زاویه‌ها باید با ابزار مناسب اندازه‌گیری و با اطلاعات سازنده مقایسه شوند. موقعیت یاتاقان وسط و ارتفاع خودرو نیز باید بررسی شود.

اقدام محتمل

در صورت وجود ایراد، موقعیت قطعات، شیم‌ها یا زاویه مجموعه باید مطابق مشخصات فنی اصلاح شود.

یک عدد ثابت برای زاویه گاردان تمام کامیون‌ها قابل توصیه نیست.

۹. دور بیش از حد یا نزدیک شدن به سرعت بحرانی گاردان

هر مجموعه شافت دورانی براساس طراحی خود محدودیت‌های مشخصی دارد.

چرا لرزش ایجاد می‌کند؟

طول شافت، قطر لوله، ضخامت، ساختار مجموعه و دور دوران در رفتار دینامیکی آن مؤثر هستند. تغییر نامناسب این پارامترها می‌تواند مجموعه را به شرایط رزونانس یا سرعت بحرانی نزدیک کند.

الگوی نشانه

لرزش ممکن است در یک محدوده خاص سرعت بسیار شدید شود؛ به‌خصوص اگر قبل از شروع مشکل موارد زیر انجام شده باشند:

تغییر طول گاردان
تعویض گیربکس
تغییر دیفرانسیل
تغییر نسبت‌ها
تغییر کاربری خودرو

روش تأیید

مشخصات شافت، طول مؤثر، دور موتور، نسبت‌های انتقال و طراحی مجموعه باید توسط متخصص بررسی شود.

اقدام محتمل

ممکن است اصلاح طراحی یا استفاده از گاردان مناسب‌تر لازم باشد. نمی‌توان فقط براساس یک سرعت خودرو درباره Critical Speed مجموعه نتیجه‌گیری کرد.

جدول تشخیص سریع بر اساس شرایط لرزش

شرایط مشاهده لرزش	ناحیه محتمل	اولین بررسی
در حالت توقف و در RPM مشخص	موتور، کلاچ، پایه‌ها یا ورودی انتقال نیرو	مشخص شود گاردان اصلی در این وضعیت می‌چرخد یا خیر
در یک سرعت خودرو و در دنده‌های مختلف	چرخ، توپی، گاردان یا دیفرانسیل	وابستگی به سرعت خودرو بررسی شود
هنگام شتاب و زیر بار شدیدتر	چهارشاخه، زاویه، یاتاقان وسط، کشویی و اتصالات	حالت پر و خالی، لقی و زاویه بررسی شود
فقط در یک محدوده سرعت	نابالانسی، Runout یا سرعت بحرانی	وزنه‌ها، تاب شافت و سابقه تعمیر بررسی شود
پس از تعمیر یا باز و بست	فاز، وزنه بالانس، شیم و مونتاژ	وضعیت فعلی با علائم و مونتاژ قبل از تعمیر مقایسه شود
لرزش از میانه شاسی	یاتاقان وسط یا گاردان چندتکه	لاستیک، براکت، لقی و موقعیت نصب بررسی شود
همراه تقه هنگام شروع یا تغییر گشتاور	چهارشاخه، کشویی، فلنج و اتصالات	لقی و بست‌ها پیش از ادامه کار بررسی شوند

نکته: این الگوها فقط برای محدودکردن محدوده بررسی هستند و جایگزین بازدید فنی، اندازه‌گیری و دستورالعمل سازنده نیستند. اگر لرزش شدید همراه با تقه، لقی یا برخورد شافت است، آن را نادیده نگیرید. پیش از ادامه کار، مجموعه باید در شرایط ایمن توسط تعمیرکار بررسی شود.

روش عیب‌یابی لرزش گاردان کامیون به‌صورت مرحله‌به‌مرحله

مرحله ۱: شکایت راننده را دقیق ثبت کنید

سرعت، دنده، RPM، میزان بار، وضعیت شتاب یا رهاکردن گاز، محل احساس لرزش و زمان شروع مشکل ثبت شود.

اگر خودرو اخیراً تعمیر شده یا تغییری در گیربکس، گاردان، تعلیق یا ارتفاع آن انجام شده، این موضوع نیز اهمیت دارد.

مرحله ۲: خودرو را ایمن و بازدید ظاهری را شروع کنید

آثار ضربه، فرورفتگی لوله، تماس گاردان با شاسی، نشتی گریس، پیچ شل، بست آسیب‌دیده و وزنه بالانس مفقود بررسی شود. بازدید زیر خودرو باید فقط پس از توقف کامل و مهار ایمن خودرو انجام شود. نزدیک‌شدن به گاردان در حال چرخش خطرناک است.

مرحله ۳: چهارشاخه‌ها را بررسی کنید

لقی، زنگ‌زدگی، گیرکردن، حرکت ناصاف و وضعیت روان‌کاری مفصل‌ها کنترل شود.

مرحله ۴: یاتاقان وسط را کنترل کنید

در مجموعه‌های چندتکه، لاستیک، بلبرینگ، براکت، پیچ‌ها، شیم‌ها و هم‌راستایی یاتاقان بررسی شوند.

مرحله ۵: کشویی را بررسی کنید

حرکت محوری، میزان درگیری، آثار سایش، لقی، گیرکردن و وضعیت روان‌کاری بررسی شود.

مرحله ۶: فلنج، یوک و اتصالات را کنترل کنید

هم‌مرکزی، سلامت پایلوت، آثار حرکت در محل اتصال و وضعیت بست‌ها مورد بررسی قرار گیرد.

مرحله ۷: Runout و زاویه‌های کاری اندازه‌گیری شوند

اگر بازدید اولیه علت را مشخص نکرد، اندازه‌گیری باید با ابزار مناسب انجام شود و نتایج با اطلاعات OEM همان خودرو یا مجموعه مقایسه شوند.

مرحله ۸: شرایط ایجاد لرزش به‌صورت کنترل‌شده بررسی شود

تست نهایی باید توسط فرد متخصص و بدون ایجاد خطر برای راننده یا سایر افراد انجام شود. ایجاد عمدی شرایط خطرناک برای تکرار لرزش قابل توصیه نیست.

مرحله ۹: درباره تنظیم، تعمیر یا تعویض تصمیم بگیرید

نتیجه اندازه‌گیری مشخص می‌کند که مجموعه به:

تنظیم
اصلاح مونتاژ
روان‌کاری
تعمیر تخصصی
بالانس
یا تعویض قطعه

نیاز دارد.

تعویض قطعه نباید اولین مرحله عیب‌یابی باشد.

چه لرزش‌هایی ممکن است از گاردان نباشند؟

وجود لرزش در کف یا شاسی به این معنی نیست که حتماً گاردان خراب شده است.

موارد دیگری نیز باید در نظر گرفته شوند:

لاستیک و رینگ
بالانس چرخ
توپی و بلبرینگ چرخ
کاسه ترمز
پایه موتور و گیربکس
کلاچ یا فلایویل
دیفرانسیل
اکسل
گاردان بین‌محوری
پایه کابین
تعلیق بادی
تغییر ارتفاع شاسی

بنابراین تشخیص قطعی فقط براساس محل احساس لرزش یا صدای شنیده‌شده می‌تواند منجر به تعویض غیرضروری قطعه شود.

تعمیر، تنظیم یا تعویض؛ برای هر نتیجه چه اقدامی لازم است؟

نتیجه بررسی	اقدام احتمالی	قطعه یا مسیر مرتبط
وزنه مفقود یا نابالانسی	بالانس تخصصی و بررسی سلامت شافت	گاردان کامل یا خدمات تخصصی
چهارشاخه خشک، لق یا گیرکرده	روان‌کاری طبق OEM یا تعویض	چهارشاخه گاردان
خرابی لاستیک یا بلبرینگ یاتاقان وسط	اصلاح نصب یا تعویض	یاتاقان وسط
کشویی لق، ساییده یا گیرکرده	تعمیر تخصصی یا تعویض براساس مشخصات	کشویی گاردان
فلنج یا یوک آسیب‌دیده یا شل	اصلاح اتصال و هم‌مرکزی یا تعویض	فلنج گاردان
زاویه یا فاز نادرست	اصلاح مونتاژ، موقعیت یا شیم	استعلام فنی
تاب شدید یا طراحی نامتناسب	اصلاح تخصصی یا تعویض مجموعه	گاردان کامل

برای بررسی اولیه می‌توانید مدل خودرو، ویدئوی لرزش و شرایط ایجاد آن شامل سرعت، دنده، بار و وضعیت شتاب یا رهاکردن گاز را برای شهر قطعات ارسال کنید.

برای استعلام قطعه یا گاردان چه اطلاعاتی ارسال کنیم؟

برای اینکه انتخاب چهارشاخه، یاتاقان وسط، کشویی، فلنج یا گاردان کامل با دقت بیشتری انجام شود، بهتر است اطلاعات زیر آماده باشد:

برند و مدل خودرو
سال ساخت
آرایش محورهای خودرو
نوع کاربری گاردان
اصلی، کمپرسی، PTO، آتش‌نشانی یا صنعتی بودن کاربرد
شرایط ایجاد لرزش
سرعت و دنده هنگام بروز مشکل
RPM تقریبی
وضعیت بار
شتاب‌گیری یا رهاکردن گاز
ویدئوی لرزش یا صدای ایجادشده
محل احساس لرزش
تصویر واضح از دو سر گاردان
تصویر کامل مجموعه
طول یا فاصله نصب طبق روش اعلام‌شده توسط کارشناس
قطر فلنج
تعداد و فاصله پیچ‌ها
قطر پایلوت
اندازه چهارشاخه یا کد حک‌شده روی آن
تعداد تکه‌های گاردان
مشخصات یاتاقان وسط
تعداد خار و قطر کشویی
سابقه تعمیر یا جوشکاری
سابقه تغییر طول
تغییر گیربکس یا دیفرانسیل
تغییر ارتفاع یا کاربری خودرو

هرچه اطلاعات اولیه دقیق‌تر باشد، احتمال انتخاب اشتباه قطعه کمتر خواهد شد.

جمع‌بندی

علت لرزش گاردان کامیون و نکات مهم بررسی آن

علت لرزش گاردان کامیون را نمی‌توان تنها براساس احساس راننده یا یک نشانه مشخص تشخیص داد. برای پیدا کردن علت اصلی، ابتدا باید شرایط ایجاد لرزش بررسی شود؛ اینکه لرزش در چه سرعتی اتفاق می‌افتد، هنگام افزایش دور موتور ایجاد می‌شود یا با افزایش بار خودرو تغییر می‌کند.

پس از مشخص شدن شرایط، اجزای مختلف سیستم انتقال نیرو مانند چهارشاخه گاردان، یاتاقان وسط، کشویی، فلنج، یوک، فازبندی گاردان، زاویه کاری، تاب شافت و بالانس مجموعه باید به‌صورت دقیق بررسی شوند.

در برخی موارد، مشکل با اصلاح مونتاژ، تنظیم زاویه، روان‌کاری صحیح یا بالانس مجدد برطرف می‌شود؛ اما در صورت وجود خرابی یا سایش قطعات، تعویض قطعه ضروری خواهد بود.

در خودروهای سنگین و کاربری‌های خاص مانند ماشین‌های آتش‌نشانی، خودروهای امدادی و تجهیزات عملیاتی، سلامت سیستم انتقال نیرو اهمیت بیشتری دارد؛ زیرا هرگونه لرزش یا خرابی می‌تواند روی عملکرد تجهیزات متصل به خودرو تأثیر بگذارد.

پیش از خرید چهارشاخه، یاتاقان وسط، کشویی، فلنج یا گاردان کامل بهتر است مشخصات فنی خودرو، نوع کاربری، اندازه قطعه و شرایط نصب بررسی شود.

برای استعلام و انتخاب دقیق قطعات گاردان و محصولات آتش‌نشانی مورد نیاز، می‌توانید تصاویر محل اتصال، مشخصات خودرو و اندازه‌های موجود را برای کارشناسان شهر قطعات ارسال کنید تا مناسب‌ترین قطعه بر اساس نیاز سیستم پیشنهاد شود.

سؤالات متداول

چرا گاردان کامیون در سرعت بالا می‌لرزد؟

لرزش وابسته به سرعت می‌تواند با نابالانسی مجموعه، تاب یا Runout شافت، زاویه کاری نامناسب یا نزدیک‌شدن مجموعه به شرایط سرعت بحرانی مرتبط باشد. بااین‌حال نمی‌توان یک سرعت ثابت برای تمام کامیون‌ها مشخص کرد. وضعیت شافت، تعمیرات قبلی و مشخصات فنی خودرو باید بررسی شوند.

فرق لرزش گاردان با بالانس چرخ چیست؟

هر دو ممکن است با سرعت خودرو تغییر کنند؛ بنابراین فقط از روی حس راننده نمی‌توان منشأ لرزش را مشخص کرد. محل احساس لرزش، رفتار خودرو زیر بار و شرایط شتاب‌گیری می‌تواند به محدودکردن محدوده بررسی کمک کند، اما تشخیص قطعی نیازمند بازدید فنی است.

خرابی چهارشاخه چه نوع لرزشی ایجاد می‌کند؟

چهارشاخه لق، خشک یا گیرکرده می‌تواند باعث لرزش زیر بار، حرکت ناصاف مجموعه و تقه هنگام شروع حرکت یا تغییر گشتاور شود. وضعیت لقی، کاسه‌ها، روان‌کاری و حرکت مفصل باید توسط تعمیرکار بررسی شود.

یاتاقان وسط خراب چه علائمی دارد؟

خرابی یاتاقان وسط ممکن است با لرزش از میانه شاسی، زوزه یا خرخر، لقی و پارگی یا نشست لاستیک نگهدارنده همراه باشد. برای تشخیص کامل‌تر باید بلبرینگ، لاستیک، براکت و محل نصب بررسی شوند.

چرا بعد از تعویض چهارشاخه، گاردان هنوز می‌لرزد؟

زیرا چهارشاخه تنها یکی از عوامل احتمالی است. فازبندی اشتباه، نابالانسی، شیم یاتاقان وسط، ناهم‌مرکزی اتصال‌ها، تاب شافت یا ایراد مونتاژ نیز ممکن است بعد از تعمیر باعث باقی‌ماندن لرزش شوند.

آیا با گاردان لرزان می‌توان رانندگی کرد؟

اگر لرزش شدید است یا با تقه، برخورد شافت یا لقی محسوس همراه شده، ادامه کار می‌تواند خطرناک باشد. خودرو باید متوقف و مجموعه در شرایط ایمن توسط تعمیرکار بررسی شود.

آیا گریس‌کاری لرزش گاردان را برطرف می‌کند؟

فقط در برخی ایرادهایی که مستقیماً به روان‌کاری مربوط هستند ممکن است مؤثر باشد. لقی مکانیکی، تاب شافت، نابالانسی، خرابی یاتاقان یا فاز نادرست با گریس‌کاری برطرف نمی‌شوند.

برای خرید چهارشاخه یا گاردان چه اندازه‌هایی لازم است؟

بسته به قطعه، اطلاعاتی مانند اندازه چهارشاخه، مشخصات فلنج، طول گاردان، تعداد خار کشویی، نوع کاربری و تصاویر دو سر اتصال موردنیاز است. برای کاهش احتمال خطا بهتر است مشخصات خودرو و تصاویر واضح مجموعه نیز همراه استعلام ارسال شوند.

دوشنبه 16 شهریور 1405 ساعت 09:12 0 علائم خرابی چهارشاخه گاردان کامیون؛ ۷ نشانه قبل از شکستگی

شنیدن تقه از زیر کامیون هنگام شروع حرکت، ایجاد لرزش زیر بار یا صدای تکرارشونده در زمان حرکت می‌تواند راننده یا تعمیرکار را به بررسی مجموعه گاردان هدایت کند. یکی از قطعاتی که در چنین شرایطی باید کنترل شود، چهارشاخه است.

علائم خرابی چهارشاخه گاردان فقط به صدا یا لقی محدود نمی‌شود. خشکی مفصل، گیرکردن کاسه‌ها، خروج گریس، پودر زنگ و حتی حرکت سفت بدون لقی نیز می‌توانند نشانه وجود ایراد باشند.

تشخیص زودهنگام اهمیت زیادی دارد، زیرا ادامه کار با چهارشاخه معیوب می‌تواند علاوه بر خود چهارشاخه، به یوک، فلنج، گاردان و سایر اجزای انتقال قدرت نیز آسیب وارد کند.

بااین‌حال هر تقه یا لرزش الزاماً از چهارشاخه نیست. پیش از خرید یا تعویض قطعه، مجموعه باید در شرایط ایمن بازدید شود و علت اصلی مشکل مشخص گردد.

چهارشاخه گاردان چه وظیفه‌ای دارد؟

چهارشاخه یکی از مفصل‌های اصلی مجموعه گاردان است که امکان انتقال گشتاور میان شافت‌هایی را فراهم می‌کند که نسبت به یکدیگر در زاویه قرار دارند یا زاویه آن‌ها هنگام کار تغییر می‌کند.

کاسه‌ها و رولبرینگ‌های سوزنی داخل آن باید اجازه دهند مفصل آزاد و یکنواخت حرکت کند. هرگونه لقی بیش از حد، خشکی، گیرکردن یا آسیب در این بخش می‌تواند انتقال گشتاور را مختل کند. برای آشنایی با ساختار کامل این مجموعه می‌توانید راهنمای گاردان کامیون و اجزای گاردان ماشین سنگین را مطالعه کنید.

۷ علامت خرابی چهارشاخه گاردان

مهم‌ترین نشانه‌های خرابی چهارشاخه گاردان شامل تقه هنگام شروع حرکت، لرزش زیر بار، لقی مفصل، حرکت خشک یا گیرکردن، صدای جیرجیر یا سایشی، خروج گریس و مشاهده پودر زنگ یا تغییر رنگ در اطراف کاسه‌هاست.

هیچ‌کدام از این علائم به‌تنهایی برای تشخیص قطعی کافی نیستند. چهارشاخه باید پس از توقف و مهار کامل خودرو از نظر لقی، آزادی حرکت، وضعیت روان‌کاری، کاسه‌ها، بست‌ها و آب‌بندها بررسی شود.

۱. تقه هنگام شروع حرکت یا تغییر جهت گشتاور

یکی از نشانه‌هایی که معمولاً راننده زودتر متوجه آن می‌شود، شنیدن صدای تق هنگام شروع حرکت، تعویض دنده یا تغییر شرایط انتقال گشتاور است.

علت احتمالی

اگر بین صلیبی چهارشاخه، کاسه‌ها، یوک یا بست‌ها لقی ایجاد شده باشد، هنگام اعمال یا قطع گشتاور قطعات نسبت به یکدیگر حرکت کرده و ممکن است صدای تقه ایجاد کنند.

الگوی مشاهده

صدا ممکن است بیشتر در شرایط زیر شنیده شود:

شروع حرکت از حالت توقف
تغییر جهت انتقال گشتاور
برداشتن ناگهانی پا از گاز
شروع مجدد شتاب‌گیری

روش بررسی

خودرو باید خاموش و کاملاً مهار شود. سپس لقی چهارشاخه، وضعیت کاسه‌ها، بست‌ها، پیچ‌ها و اتصالات توسط تعمیرکار بررسی شود. تقه به‌تنهایی به معنی خرابی قطعی چهارشاخه نیست. کشویی، فلنج، اتصالات و حتی مجموعه دیفرانسیل نیز می‌توانند علائم مشابهی ایجاد کنند.

اقدام احتمالی

اگر لقی از خود چهارشاخه یا کاسه‌ها تأیید شود، بسته به نوع آسیب، تعویض چهارشاخه یا اصلاح اتصال لازم خواهد بود.

۲. لرزش هنگام شتاب‌گیری یا زیر بار

چهارشاخه معیوب می‌تواند در بعضی شرایط باعث ایجاد لرزش در مجموعه انتقال قدرت شود.

علت احتمالی

اگر چهارشاخه لق باشد یا یکی از کاسه‌ها و رولبرینگ‌ها آزادانه حرکت نکند، حرکت مفصل هنگام انتقال گشتاور یکنواخت نخواهد بود.

این مشکل ممکن است زمانی که خودرو زیر بار بیشتری قرار می‌گیرد، محسوس‌تر شود.

الگوی مشاهده

به رفتار لرزش در شرایط مختلف توجه شود:

خودرو خالی یا پر
شتاب‌گیری
حرکت در سربالایی
حرکت با سرعت ثابت
رهاکردن پدال گاز

اگر لرزش با شتاب یا افزایش بار بیشتر می‌شود، چهارشاخه یکی از بخش‌هایی است که باید بررسی شود.

روش بررسی

ابتدا باید مشخص شود لرزش واقعاً از مجموعه گاردان است یا خیر. سپس چهارشاخه‌ها از نظر لقی، گیرکردن و حرکت ناصاف بررسی شوند. برای بررسی سایر علت‌ها باید به مقاله علت لرزش گاردان کامیون مراجعه شود؛ زیرا نابالانسی، تاب شافت، زاویه کاری، یاتاقان وسط و کشویی نیز می‌توانند باعث لرزش شوند.

اقدام احتمالی

اگر منشأ لرزش پس از بازدید به چهارشاخه نسبت داده شد، وضعیت کاسه‌ها، رولبرینگ‌ها، بست‌ها و یوک تعیین می‌کند که تعویض چهارشاخه کافی است یا بخش دیگری نیز باید تعمیر شود.

۳. لقی محسوس در مفصل چهارشاخه

لقی غیرعادی یکی از مهم‌ترین نشانه‌های خرابی مکانیکی چهارشاخه است.

علت احتمالی

با فرسوده‌شدن صلیبی، رولبرینگ‌های سوزنی یا سطح داخلی کاسه‌ها، فاصله‌ای میان اجزای مفصل ایجاد می‌شود. همچنین خرابی بست‌ها یا محل نصب کاسه‌ها نیز می‌تواند به‌صورت لقی مشاهده شود.

الگوی مشاهده

هنگام بازدید ممکن است حرکت غیرعادی میان:

صلیبی و کاسه
کاسه و یوک
بست و کاسه

مشاهده شود.

روش بررسی

لقی باید توسط تعمیرکار و در چند جهت بررسی شود. ساختار چهارشاخه‌های مختلف یکسان نیست؛ بنابراین نتیجه بررسی باید با طراحی همان نوع مفصل تطبیق داده شود.

هیچ بازدیدی نباید با نزدیک‌شدن به گاردان در حال چرخش انجام شود.

اقدام احتمالی

اگر لقی مربوط به فرسایش داخلی چهارشاخه باشد، روان‌کاری مشکل را برطرف نمی‌کند و معمولاً تعویض قطعه مطرح می‌شود.

۴. حرکت خشک، گیرکردن یا سفتی چهارشاخه

نبود لقی همیشه به معنی سالم بودن چهارشاخه نیست.

گاهی مفصل ظاهراً لقی ندارد، اما حرکت آن آزاد و یکنواخت نیست.

علت احتمالی

زنگ‌زدگی، کمبود روان‌کاری، خرابی آب‌بندی یا آسیب رولبرینگ‌های سوزنی می‌تواند باعث شود چهارشاخه:

سفت حرکت کند
در قسمتی از مسیر گیر کند
حرکت پله‌ای داشته باشد
در یک جهت مقاومت بیشتری نشان دهد

الگوی مشاهده

ممکن است خودرو هنگام انتقال بار لرزش داشته باشد، درحالی‌که هنگام بررسی اولیه لقی واضحی مشاهده نمی‌شود.

روش بررسی

پس از بازکردن اصولی مجموعه، آزادی حرکت مفصل در جهت‌های مختلف کنترل می‌شود. حرکت باید با ساختار طبیعی همان چهارشاخه مقایسه شود. وجود نقطه گیر، خشکی یا حرکت غیرهموار می‌تواند نشانه آسیب داخلی باشد.

اقدام احتمالی

اگر رولبرینگ‌ها یا کاسه‌ها دچار خرابی شده باشند، گریس‌کاری به‌تنهایی مشکل را برطرف نمی‌کند و چهارشاخه باید بررسی تخصصی یا تعویض شود.

۵. صدای جیرجیر، سایشی یا تق‌تق دوره‌ای

صدای غیرعادی از محدوده گاردان می‌تواند یکی دیگر از نشانه‌های احتمالی خرابی چهارشاخه باشد.

علت احتمالی

کاسه خشک، کمبود روان‌کاری یا خرابی آب‌بند ممکن است هنگام چرخش باعث ایجاد صدای دوره‌ای شود.

الگوی مشاهده

راننده ممکن است صداهایی مانند:

جیرجیر
ساییدگی
تق‌تق منظم

را هنگام حرکت بشنود.

اگر صدا با سرعت دوران مجموعه تغییر کند، بررسی اجزای گاردان اهمیت بیشتری پیدا می‌کند.

روش بررسی

محل تولید صدا باید با بازدید ایمن محدود شود. فقط با شنیدن صدا نمی‌توان چهارشاخه را معیوب اعلام کرد. یاتاقان وسط، ترمز، توپی، دیفرانسیل و برخی اجزای اطراف نیز ممکن است صدایی ایجاد کنند که از شاسی منتقل شود.

اقدام احتمالی

اگر همراه صدا، خشکی، لقی، آسیب آب‌بند یا مشکل روان‌کاری در چهارشاخه مشاهده شود، نیاز به سرویس یا تعویض بررسی می‌شود.

۶. خروج گریس، خرابی کاسه‌نمد یا نرسیدن گریس به همه کاسه‌ها

وضعیت روان‌کاری و آب‌بندی اطلاعات مهمی درباره سلامت چهارشاخه ارائه می‌کند.

علت احتمالی

خرابی کاسه‌نمد می‌تواند باعث خروج گریس یا ورود آب و آلودگی به داخل کاسه شود. در چهارشاخه‌های گریس‌خور نیز نرسیدن گریس به یک یا چند کاسه ممکن است نشانه گرفتگی مسیر یا وجود مشکل داخلی باشد.

الگوی مشاهده

موارد زیر باید بررسی شوند:

خروج گریس از محل غیرعادی
گریس آلوده
آثار آب یا زنگ
خرابی یا جابه‌جایی آب‌بند
عدم رسیدن گریس به همه کاسه‌ها

روش بررسی

ابتدا باید مشخص شود چهارشاخه از نوع سرویس‌پذیر و گریس‌خور است یا طراحی بدون نیاز به سرویس دوره‌ای دارد. روان‌کاری فقط باید براساس روش و روانکار توصیه‌شده توسط سازنده انجام شود.

اقدام احتمالی

اگر فقط برنامه روان‌کاری عقب افتاده و قطعه از نظر مکانیکی سالم باشد، سرویس مناسب می‌تواند مفید باشد. اما در صورت خرابی آب‌بند، ورود آلودگی، زنگ یا آسیب داخلی، باید سلامت چهارشاخه دقیق‌تر بررسی شود.

۷. پودر زنگ، داغی یا تغییر رنگ کاسه‌ها

ظاهر کاسه‌های چهارشاخه نیز می‌تواند اطلاعات مهمی درباره وضعیت قطعه بدهد.

علت احتمالی

کمبود روان‌کاری، ورود رطوبت، خرابی آب‌بند یا حرکت نامناسب رولبرینگ‌ها ممکن است باعث سایش، تولید حرارت یا ایجاد آثار زنگ شود.

الگوی مشاهده

ممکن است موارد زیر دیده شوند:

پودر قرمز یا قهوه‌ای اطراف کاسه
تغییر رنگ سطح
آثار سایش
داغ‌شدگی غیرعادی
خرابی یا تغییر شکل آب‌بند

روش بررسی

کاسه‌ها، یوک و محل اتصال باید از نظر زنگ، حرارت، ترک، تغییر شکل و لقی بررسی شوند.

اقدام احتمالی

اگر تغییر رنگ ناشی از حرارت، ترک، تغییر شکل یا لقی مشاهده شود، ادامه کار توصیه نمی‌شود و مجموعه باید توسط تعمیرکار بازدید تخصصی شود.

جدول تشخیص سریع علائم خرابی چهارشاخه

نشانه	احتمال مرتبط با چهارشاخه	مواردی که هم‌زمان باید بررسی شوند
تقه در شروع حرکت	لقی صلیبی، کاسه یا بست	کشویی، فلنج، دیفرانسیل و پیچ‌ها
لرزش زیر بار	لقی یا گیرکردن مفصل	زاویه، بالانس، یاتاقان وسط و کشویی
جیرجیر دوره‌ای	خشکی یا خرابی آب‌بند	یاتاقان وسط، ترمز و توپی
پودر زنگ کنار کاسه	ورود آب یا کمبود گریس	آب‌بندها و سطح یوک
حرکت سفت بدون لقی	گیرکردن رولبرینگ‌ها	زاویه کاری و آسیب کاسه
خروج گریس آلوده	آسیب آب‌بندی	وضعیت همه کاسه‌ها و گریس‌خور

این نشانه‌ها برای محدودکردن محدوده بررسی هستند و جایگزین بازدید تخصصی و دستورالعمل سازنده نیستند. تقه همراه با لقی، گیرکردن یا صدای غیرعادی را نادیده نگیرید. مجموعه باید در شرایط ایمن بررسی شود. برای بررسی اولیه می‌توانید مدل خودرو، ویدئو یا صدای مشکل و تصاویر چهارشاخه را برای شهر قطعات ارسال کنید.

چگونه چهارشاخه گاردان را ایمن بررسی کنیم؟

بازدید چهارشاخه باید در شرایطی انجام شود که هیچ امکان حرکت ناگهانی خودرو یا مجموعه وجود نداشته باشد.

خودرو روی سطح مناسب متوقف شود.
ترمز پارک درگیر باشد.
چرخ‌ها به‌صورت ایمن مهار شوند.
موتور خاموش باشد.
گاردان کاملاً بدون حرکت باشد.
کاسه‌ها، بست‌ها، خارها یا پیچ‌ها بررسی شوند.
وضعیت یوک، گریس‌خور و آب‌بند کنترل شود.
لقی، خشکی، گیرکردن و حرکت پله‌ای مفصل توسط تعمیرکار بررسی شود.

در چهارشاخه‌های گریس‌خور، روان‌کاری باید فقط با روش و گریس توصیه‌شده توسط سازنده انجام شود.

فشار بیش از حد هنگام گریس‌کاری یا ترکیب روانکارهای نامناسب می‌تواند باعث ایجاد مشکل شود.

پس از تعویض چهارشاخه نیز مواردی مانند مرکزشدن کاسه‌ها، بست‌ها و وضعیت فاز مجموعه باید بررسی شوند. اگر تعمیر روی شرایط دورانی مجموعه اثر گذاشته است، بالانس نیز باید کنترل شود.

چه زمانی چهارشاخه گاردان باید تعویض شود؟

زمان تعویض چهارشاخه فقط براساس کیلومتر خودرو تعیین نمی‌شود. تعویض زمانی مطرح می‌شود که یکی از شرایط زیر پس از بازدید تأیید شود:

لقی قابل تشخیص در صلیبی یا کاسه‌ها
گیرکردن مفصل
حرکت غیرآزاد و نایکنواخت
ساییدگی جدی کاسه یا صلیبی
ترک یا تغییر شکل قطعه
خرابی محل بست یا یوک
آسیب آب‌بند و ورود آب یا آلودگی
زنگ‌زدگی داخلی
نرسیدن گریس به کاسه‌ها همراه با تأیید آسیب
مشخص‌شدن چهارشاخه به‌عنوان منشأ تقه یا لرزش

برای همه کامیون‌ها نمی‌توان کیلومتر ثابتی به‌عنوان زمان تعویض چهارشاخه اعلام کرد.

عمر قطعه به عوامل مختلفی مانند:

طراحی چهارشاخه
میزان بار
زاویه کاری
دور دوران
کیفیت آب‌بندی
وضعیت روان‌کاری
مسیر حرکت
شرایط محیطی
نوع کاربری خودرو

وابسته است.

گریس‌کاری یا تعویض چهارشاخه؟

یکی از اشتباهات رایج این است که هر صدای چهارشاخه با گریس‌کاری برطرف می‌شود.

گریس‌کاری فقط زمانی مفید است که:

چهارشاخه از نوع سرویس‌پذیر باشد
آسیب مکانیکی نداشته باشد
لقی ایجاد نشده باشد
کاسه‌ها و آب‌بندها سالم باشند
صرفاً سرویس روان‌کاری آن عقب افتاده باشد

گریس‌کاری نمی‌تواند موارد زیر را تعمیر کند:

لقی چهارشاخه
خوردگی
ترک
گیرکردن رولبرینگ‌ها
تغییر شکل کاسه
خرابی جدی آب‌بند
سایش مکانیکی

چهارشاخه‌هایی که بدون گریس‌خور طراحی شده‌اند نیز نباید برای گریس‌کاری به‌صورت غیراصولی سوراخ یا دستکاری شوند.

راهنمای انتخاب چهارشاخه جایگزین

برای انتخاب چهارشاخه مناسب، تکیه‌کردن فقط به نام خودرو کافی نیست.

اطلاعات زیر باید تا حد امکان مشخص شوند:

مشخصات خودرو

برند خودرو
مدل
سال ساخت
نوع کاربری

مشخصات خود قطعه

کد حک‌شده روی چهارشاخه
کد روی بسته‌بندی قبلی
قطر کاسه‌ها
فاصله صحیح میان کاسه‌ها
نوع بست
نوع خار داخلی یا خارجی
تسمه یا کاسه پیچی
نوع گریس‌خور یا بدون نیاز به سرویس

تصاویر

ارسال تصاویر واضح از:

خود چهارشاخه
یوک
دو سر اتصال گاردان

به تطبیق دقیق‌تر کمک می‌کند.

شرایط کاری

نوع بار، مسیر، دور، زاویه کاری و اینکه گاردان مربوط به سیستم اصلی خودرو یا یک کاربرد صنعتی است نیز در انتخاب قطعه اهمیت دارد. برای استعلام چهارشاخه گاردان، مدل خودرو، تصاویر قطعه، کد موجود و اندازه‌های کاسه را برای شهر قطعات ارسال کنید. انتخاب فقط براساس نام خودرو انجام نشود؛ ابعاد، نوع بست و کاربری باید تطبیق داده شوند.

جمع‌بندی

مهم‌ترین علائم خرابی چهارشاخه گاردان ماشین سنگین شامل تقه هنگام شروع حرکت یا تعویض دنده، لرزش خودرو زیر بار، لقی مفصل، حرکت خشک یا گیرکردن چهارشاخه، صدای غیرعادی از مجموعه گاردان، خروج گریس و مشاهده پودر زنگ یا تغییر رنگ اطراف کاسه‌ها است.

بااین‌حال، مشاهده هرکدام از این نشانه‌ها به‌تنهایی خرابی قطعی چهارشاخه را ثابت نمی‌کند. خرابی کشویی گاردان، فلنج، یاتاقان وسط، بالانس‌نبودن گاردان، لقی دیفرانسیل و سایر اجزای سیستم انتقال قدرت نیز می‌تواند علائم مشابهی ایجاد کند. این موضوع به‌ویژه در خودروهای سنگین و خودروهای مجهز به محصولات آتش‌نشانی اهمیت بیشتری دارد؛ زیرا عملکرد تجهیزات جانبی و شرایط کاری سنگین می‌تواند فشار بیشتری به مجموعه انتقال قدرت وارد کند. به همین دلیل، پیش از تعویض قطعه باید مجموعه گاردان در شرایط ایمن بازدید شود و میزان لقی، آزادی حرکت مفصل و وضعیت کاسه‌ها بررسی شوند.

برای خرید چهارشاخه گاردان از شهر قطعات، فقط اعلام مدل خودرو کافی نیست. بهتر است کد قطعه، قطر و طول کاسه‌ها، نوع خار یا بست، محل نصب و شرایط کاری خودرو مشخص شوند تا قطعه مناسب انتخاب شود. کارشناسان شهر قطعات می‌توانند با بررسی مشخصات چهارشاخه فعلی، شما را در انتخاب دقیق‌تر و جلوگیری از خرید اشتباه راهنمایی کنند.

سؤالات متداول

صدای چهارشاخه خراب چگونه است؟

چهارشاخه معیوب ممکن است هنگام شروع حرکت یا تغییر گشتاور صدای تقه ایجاد کند. جیرجیر یا صدای دوره‌ای نیز ممکن است در اثر خشکی یا خرابی کاسه‌ها شنیده شود. بااین‌حال فقط از روی صدا نمی‌توان خرابی چهارشاخه را قطعی دانست.

آیا چهارشاخه خراب باعث لرزش در سرعت بالا می‌شود؟

بله، چهارشاخه لق یا گیرکرده می‌تواند در ایجاد لرزش نقش داشته باشد؛ اما بالانس گاردان، تاب شافت، زاویه کاری، یاتاقان وسط و حتی چرخ‌ها نیز باید بررسی شوند. برای تشخیص کامل‌تر باید عیب‌یابی لرزش گاردان کامیون انجام شود.

چهارشاخه بدون لقی هم می‌تواند خراب باشد؟

بله. خرابی همیشه با لقی همراه نیست. زنگ‌زدگی، خشکی یا آسیب رولبرینگ‌های سوزنی می‌تواند باعث سفتی و گیرکردن مفصل شود، درحالی‌که لقی واضحی وجود ندارد.

آیا گریس‌کاری صدای چهارشاخه را برطرف می‌کند؟

فقط در چهارشاخه سرویس‌پذیری که آسیب مکانیکی ندارد و مشکل آن ناشی از کمبود روان‌کاری است ممکن است مؤثر باشد. لقی، زنگ‌زدگی، خرابی آب‌بند و آسیب رولبرینگ با گریس‌کاری تعمیر نمی‌شوند.

با چهارشاخه لق می‌توان رانندگی کرد؟

ادامه کار با چهارشاخه دارای لقی تأییدشده می‌تواند پرخطر باشد. خرابی بیشتر مفصل ممکن است به گاردان، یوک، فلنج و اجزای اطراف آسیب وارد کند. مجموعه باید قبل از ادامه کار بررسی شود.

بعد از تعویض چهارشاخه چرا لرزش باقی می‌ماند؟

ممکن است منشأ لرزش فقط چهارشاخه نبوده باشد. همچنین فازبندی، نصب کاسه‌ها، بالانس، تاب شافت، زاویه کاری و یاتاقان وسط باید بررسی شوند.

برای خرید چهارشاخه چه اندازه‌ای لازم است؟

معمولاً قطر کاسه‌ها، فاصله صحیح اندازه‌گیری‌شده میان آن‌ها، نوع خار یا بست و کد قطعه از اطلاعات مهم هستند. روش دقیق اندازه‌گیری باید متناسب با نوع چهارشاخه و با هماهنگی کارشناس انجام شود.

چهارشنبه 11 شهریور 1405 ساعت 16:44 0 چرا روغن هیدرولیک کمپرسی کف می‌کند؟

اگر هنگام باز کردن درپوش مخزن، به‌جای روغن شفاف با لایه‌ای از کف و حباب روبه‌رو می‌شوید یا جک کمپرسی هم‌زمان با کف کردن روغن، ضربه‌ای و نامنظم حرکت می‌کند، احتمالاً هوا وارد سیستم هیدرولیک شده است.

علت کف کردن روغن هیدرولیک کمپرسی معمولاً به نشتی هوا در مسیر مکش پمپ، پایین بودن سطح روغن، برگشت نامناسب روغن به مخزن، آشفتگی زیاد داخل مخزن یا استفاده از روغن نامناسب مربوط می‌شود. در بعضی موارد نیز آلودگی یا ترکیب چند روغن مختلف می‌تواند خاصیت ضدکف روغن را کاهش دهد.

وجود مقدار زیاد هوا در روغن فقط ظاهر آن را تغییر نمی‌دهد. Parker توضیح می‌دهد که هوای آزاد موجود در سیال می‌تواند باعث کاهش توان انتقالی سیستم، افت عملکرد پمپ، افزایش دما و رفتار اسفنجی سیستم هیدرولیک شود.

کف کردن روغن هیدرولیک یعنی چه؟

در حالت طبیعی ممکن است مقدار مشخصی هوا به‌صورت حل‌شده در روغن وجود داشته باشد. مشکل زمانی شروع می‌شود که هوا به شکل حباب‌های آزاد وارد سیال شود.

اگر این حباب‌ها در اثر حرکت و آشفتگی روغن زیاد شوند، مخلوط روغن و هوا تشکیل شده و در سطح مخزن به شکل کف دیده می‌شود. به این وضعیت معمولاً Aeration یا هوادهی روغن گفته می‌شود. Parker میان هوای حل‌شده و هوای آزاد تفاوت قائل می‌شود و توضیح می‌دهد که وجود هوای آزاد می‌تواند قابلیت روان‌کاری و انتقال قدرت روغن را کاهش دهد. بنابراین اگر روغن داخل مخزن پر از حباب شده است، بهتر است مشکل قبل از آسیب دیدن پمپ برطرف شود.

۱. نشتی هوا در مسیر مکش پمپ

یکی از مهم‌ترین دلایل هوا گرفتن سیستم هیدرولیک کمپرسی، نشتی در مسیر بین مخزن و ورودی پمپ است. شل بودن بست شلنگ، ترک ریز شلنگ مکش، خرابی اورینگ یا اتصال نامناسب می‌تواند باعث ورود هوا شود. نکته مهم این است که چنین نشتی‌ای ممکن است هیچ روغنی به بیرون نریزد. چون در زمان کار پمپ، فشار مسیر مکش پایین است و به‌جای خروج روغن، هوا از بیرون به داخل کشیده می‌شود.

Parker نیز Leak در Suction Line را یکی از دلایل اصلی ورود هوا، Foaming و صدای غیرعادی پمپ معرفی می‌کند.

چه نشانه‌هایی دارد؟

اگر همراه با کف کردن روغن، پمپ زوزه می‌کشد، جک نامنظم حرکت می‌کند یا حباب‌های فراوان داخل مخزن دیده می‌شود، مسیر مکش یکی از اولین بخش‌هایی است که باید بررسی شود.

۲. پایین بودن سطح روغن مخزن

کم بودن روغن نیز می‌تواند باعث ورود هوا شود. اگر سطح روغن آن‌قدر پایین بیاید که ورودی مکش پمپ به سطح روغن نزدیک شود، امکان کشیده شدن هوا به سیستم افزایش پیدا می‌کند. در این شرایط ممکن است با حرکت خودرو یا پایین و بالا رفتن جک، لحظه‌ای مسیر مکش هوا بگیرد.

Parker پایین بودن سطح سیال را در کنار نشتی مسیر مکش و آشفتگی روغن از دلایل وجود هوا در سیستم معرفی می‌کند. البته راه‌حل این مشکل پر کردن مخزن تا لبه نیست. سطح روغن باید مطابق مشخصات سیستم و در وضعیت صحیح جک تنظیم شود.

۳. خط برگشت روغن بالاتر از سطح روغن است

روغنی که از جک یا شیر کنترل به مخزن برمی‌گردد نباید بدون کنترل از ارتفاع روی سطح روغن بریزد. اگر خروجی خط برگشت بالاتر از سطح سیال باشد، جریان برگشتی مانند آبشار وارد مخزن شده و هوا را با روغن مخلوط می‌کند. Parker قرار داشتن Return Line بالاتر از سطح روغن را یکی از دلایل شناخته‌شده Aeration معرفی می‌کند.

Donaldson نیز برای کاهش Aeration، Foaming و Turbulence استفاده از Diffuser و قرار گرفتن خروجی زیر سطح روغن را توصیه می‌کند. اگر مشکل بعد از تعمیر مخزن یا تغییر شلنگ برگشت شروع شده است، محل ورود روغن به مخزن باید بررسی شود.

۴. مسیر برگشت روغن بیش از حد متلاطم است

حتی اگر خط برگشت زیر سطح قرار داشته باشد، ورود روغن با سرعت زیاد در نزدیکی مسیر مکش پمپ می‌تواند آشفتگی ایجاد کند. در این حالت حباب‌ها فرصت جدا شدن از روغن را پیدا نمی‌کنند و دوباره مستقیماً وارد پمپ می‌شوند.

طراحی صحیح مخزن باید مسیر برگشت را تا حد امکان از ورودی مکش جدا کند و زمان کافی برای آزاد شدن هوا فراهم شود. Parker وجود ورودی مکش در مقابل خط برگشت و سرعت بالای جریان اطراف ورودی را از عوامل تشدید Aeration می‌داند.

۵. مخزن برای دبی پمپ کوچک است

اگر پمپ کمپرسی تعویض شده و پمپ جدید دبی بیشتری دارد، مخزن قدیمی ممکن است دیگر برای حجم جریان جدید مناسب نباشد. روغن باید مدت کافی داخل مخزن باقی بماند تا:

حرارت خود را از دست بدهد، حباب‌های هوا آزاد شوند و دوباره با شرایط مناسب وارد مسیر مکش شود. اگر مخزن کوچک باشد، روغن خیلی سریع از مسیر برگشت به ورودی مکش می‌رسد و فرصت هواگیری طبیعی کاهش پیدا می‌کند. در نتیجه ممکن است سیستم بعد از نصب یک پمپ بزرگ‌تر شروع به کف کردن کند، درحالی‌که خود پمپ کاملاً سالم است.

۶. گرفتگی یا محدودیت مسیر مکش

یک شلنگ مکش له‌شده، صافی گرفته یا مسیر ورودی کوچک می‌تواند شرایط نامناسبی برای پمپ ایجاد کند. Mobil محدودیت در Suction پمپ را یکی از شرایط مرتبط با Cavitation و Aeration سیستم هیدرولیک معرفی می‌کند. Parker نیز شلنگ کوچک یا گرفته، صافی کثیف و روغن بیش از حد غلیظ را از دلایل مشکلات ورودی پمپ معرفی می‌کند.

در چنین شرایطی ممکن است صدای پمپ افزایش پیدا کند و سیستم هم‌زمان نشانه‌های کاویتاسیون و هواگیری نشان دهد.

۷. روغن نامناسب یا ترکیب چند نوع روغن

تمام روغن‌های هیدرولیک رفتار یکسانی در برابر هوا و کف ندارند. روغن مناسب باید توانایی آزاد کردن هوای واردشده و کنترل کف سطحی را داشته باشد. Mobil نیز ویژگی Anti-Foaming را یکی از ویژگی‌های مهم روغن هیدرولیک می‌داند و هشدار می‌دهد وجود هوای محبوس می‌تواند باعث افزایش موضعی دما و ایجاد رسوبات شود. مخلوط کردن روغن‌های ناسازگار نیز ممکن است عملکرد افزودنی‌های ضدکف را تغییر دهد.

بنابراین اگر کف کردن دقیقاً پس از تعویض روغن یا اضافه کردن یک برند یا نوع متفاوت شروع شده است، سازگاری روغن‌ها باید بررسی شود.

۸. آلودگی روغن

ورود آب، مواد شوینده یا سایر سیالات به روغن هیدرولیک می‌تواند رفتار کف را تغییر دهد. Mobil آلودگی روغن، استفاده از روغن اشتباه و Aeration را از مشکلات متداول سیستم‌های هیدرولیک معرفی می‌کند. اگر روغن ظاهری شیری دارد، نباید فوراً نتیجه گرفت فقط هوا داخل آن است. آب نیز می‌تواند ظاهر روغن را کدر یا شیری کند.

در شرایط مشکوک، نمونه روغن باید بررسی شود و در سیستم‌های حساس آنالیز روغن می‌تواند به تشخیص دقیق کمک کند.

کف روغن با روغن شیری چه تفاوتی دارد؟

این دو حالت همیشه یکسان نیستند. روغن کف‌آلود معمولاً حباب‌های قابل‌مشاهده دارد و پس از خاموش شدن سیستم ممکن است بخشی از حباب‌ها به‌تدریج از بین بروند. اما روغنی که به دلیل وجود آب امولسیون شده است ممکن است ظاهر شیری و کدر خود را برای مدت بیشتری حفظ کند. بنابراین فقط رنگ روغن برای تشخیص کافی نیست.

کف کردن روغن چه آسیبی به پمپ می‌زند؟

روغن باید علاوه بر انتقال توان، سطح قطعات داخلی پمپ را روان‌کاری کند. وقتی حجم زیادی هوا با روغن مخلوط شود، سیال دیگر رفتار طبیعی خود را ندارد. Parker توضیح می‌دهد که ورود هوا می‌تواند باعث کاهش خروجی پمپ، کاهش توان انتقالی، افزایش دما و از بین رفتن بخشی از قابلیت روان‌کاری شود. Mobil نیز تأکید می‌کند هوای محبوس در روغن می‌تواند باعث ایجاد حرارت موضعی شدید و تسریع تشکیل رسوبات شود.

به همین دلیل ادامه کار طولانی با روغن شدیداً کف‌آلود توصیه نمی‌شود.

چگونه علت کف کردن روغن هیدرولیک را پیدا کنیم؟

ابتدا سطح روغن را کنترل کنید

سطح پایین می‌تواند باعث مکش هوا شود. سطح بسیار بالا نیز مشکل دیگری ایجاد می‌کند، بنابراین مقدار روغن باید طبق مشخصات سیستم تنظیم شود.

شلنگ مکش را بررسی کنید

ترک، شل بودن بست‌ها، له‌شدگی و خرابی اتصالات بررسی شوند. نشتی مسیر مکش الزاماً روغن‌ریزی ایجاد نمی‌کند.

روغن را هنگام کار مشاهده کنید

اگر حباب‌ها بلافاصله پس از روشن شدن پمپ ظاهر می‌شوند، مسیر مکش اهمیت بیشتری پیدا می‌کند. اگر کف بیشتر هنگام برگشت روغن ایجاد می‌شود، خط برگشت و طراحی مخزن بررسی شوند.

هواکش مخزن را بررسی کنید

Breather مسدود می‌تواند تبادل هوای مخزن را مختل کند. Parker نیز گرفتگی Reservoir Vent را از ایرادهای قابل‌بررسی در سیستم معرفی می‌کند.

نوع روغن را بررسی کنید

اگر مشکل بعد از تعویض روغن شروع شده است، گرید، نوع و سازگاری روغن جدید با قبلی بررسی شوند.

آیا افزودنی ضدکف مشکل را حل می‌کند؟

اضافه کردن تصادفی Anti-Foam راه‌حل اصلی نیست.

اگر سیستم از مسیر مکش هوا می‌کشد یا خط برگشت اشتباه طراحی شده، افزودنی علت را برطرف نمی‌کند. همچنین بسته افزودنی روغن هیدرولیک باید متعادل باشد و اضافه کردن مواد ناشناخته می‌تواند ویژگی‌های دیگر روغن را تغییر دهد.

اول باید منبع ورود هوا یا علت تشکیل کف پیدا و برطرف شود.

جمع‌بندی

مهم‌ترین علت کف کردن روغن هیدرولیک کمپرسی معمولاً ورود هوا به مدار هیدرولیک، نشتی در مسیر مکش پمپ، پایین بودن سطح روغن، برگشت نامناسب روغن به مخزن، آشفتگی زیاد داخل مخزن، محدودیت مسیر مکش و استفاده از روغن نامناسب یا آلوده است.

اگر هنگام کار با سیستم کمپرسی، داخل مخزن روغن حالت کف‌آلود مشاهده می‌کنید، پمپ صدای زوزه دارد یا جک هیدرولیک به‌صورت ضربه‌ای و نامنظم حرکت می‌کند، احتمال ورود هوا به سیستم افزایش پیدا می‌کند. در این شرایط باید مسیر مکش، وضعیت مخزن و نحوه برگشت روغن بررسی شود.

کف کردن روغن فقط یک تغییر ظاهری نیست؛ وجود حباب‌های هوا در روغن می‌تواند باعث کاهش راندمان پمپ، افت عملکرد سیستم، افزایش دمای روغن و ایجاد حرکت نامنظم جک شود. به همین دلیل قبل از تعویض قطعات، باید علت اصلی ورود هوا یا تشکیل کف در مدار پیدا شود.

در بسیاری از موارد، مشکل از خود پمپ نیست و عواملی مانند طراحی مسیر روغن، وضعیت اتصالات، ظرفیت مخزن یا انتخاب نادرست قطعه باعث ایجاد این مشکل می‌شوند. برای شناخت کامل عملکرد مخزن، پمپ، شیر کنترل، جک و مسیرهای رفت‌وبرگشت روغن، مطالعه مقاله راهنمای سیستم هیدرولیک کمپرسی در شهر قطعات می‌تواند دید کامل‌تری از ساختار این سیستم ارائه دهد.

اگر کف کردن روغن پس از تعویض پمپ یا تغییر شرایط کاری سیستم ایجاد شده است، بررسی مشخصات فنی و انتخاب صحیح پمپ هیدرولیک کمپرسی اهمیت زیادی دارد؛ زیرا افزایش دبی بدون هماهنگی با ظرفیت مخزن و مسیر روغن می‌تواند باعث برگشت سریع روغن، آشفتگی و ایجاد حباب شود.

همچنین اگر همراه با کف کردن روغن، شاهد خروج روغن از قسمت بالای مخزن هستید، احتمال دارد مشکل مربوط به سطح روغن، مسیر برگشت یا شرایط تهویه مخزن باشد. در این حالت بررسی مقاله علت بیرون زدن روغن هیدرولیک از هواکش مخزن کمپرسی می‌تواند به تشخیص دقیق‌تر کمک کند.

سؤالات متداول

آیا کف کردن روغن هیدرولیک خطرناک است؟

اگر مقدار کف زیاد و مداوم باشد، بله. وجود هوای آزاد می‌تواند عملکرد پمپ و انتقال فشار را مختل کرده و دمای سیستم را افزایش دهد.

چرا همراه کف کردن روغن پمپ صدا می‌دهد؟

ممکن است پمپ از مسیر مکش هوا دریافت کند یا جریان ورودی آن محدود شده باشد.

چرا بعد از تعویض روغن سیستم کف می‌کند؟

روغن جدید ممکن است با روغن قبلی سازگار نباشد یا هنگام تعویض هوا وارد سیستم شده باشد. همچنین نوع و گرید روغن باید بررسی شود.

آیا کم بودن روغن باعث ایجاد حباب می‌شود؟

بله. پایین آمدن سطح روغن می‌تواند باعث شود هوا وارد مسیر مکش پمپ شود.

چرا جک همراه با کف کردن روغن ضربه‌ای حرکت می‌کند؟

وجود هوای آزاد در سیال باعث تراکم‌پذیر شدن مدار می‌شود و می‌تواند حرکت جک را نامنظم و اسفنجی کند.
