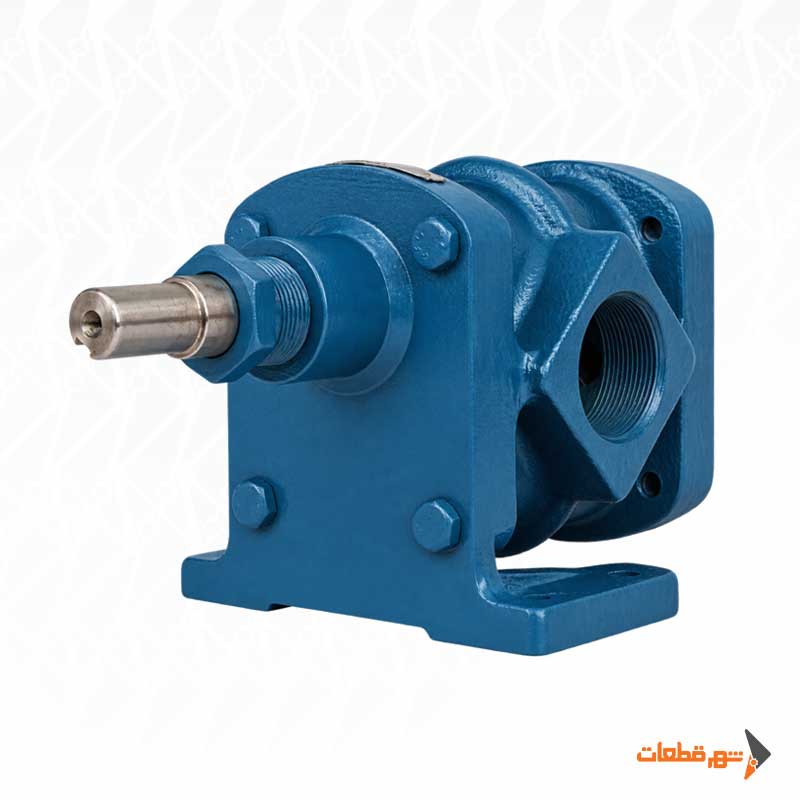

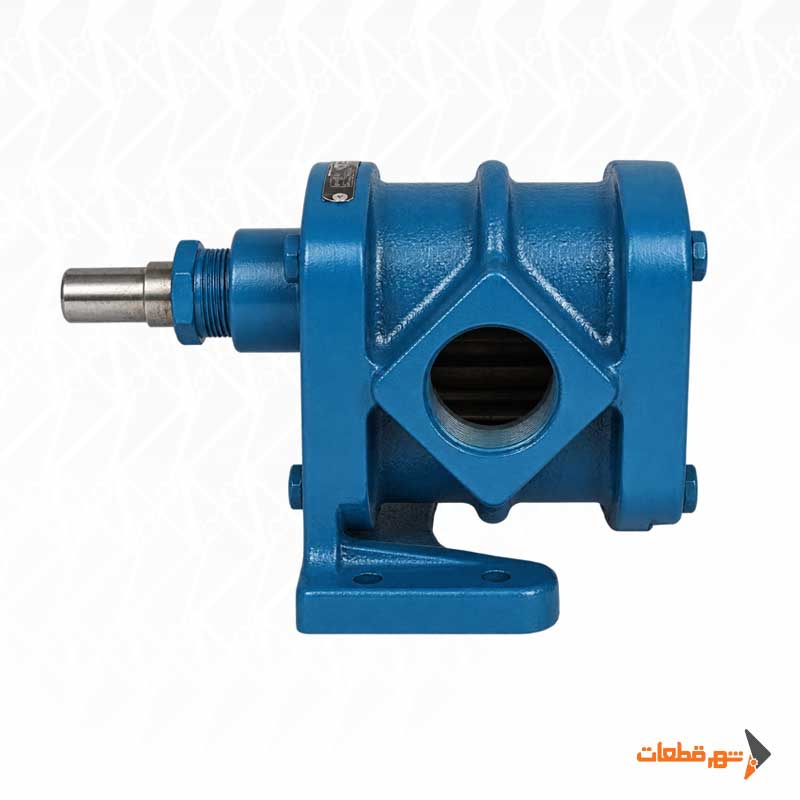

پمپ دنده‌ای غلیظ‌کش ۲ اینچ با ظرفیت اعلامی ۸۰۰۰ لیتر، یکی از تجهیزات انتقال سیالات صنعتی است که برای جابه‌جایی مایعات دارای گرانروی بالا مورد استفاده قرار می‌گیرد. این پمپ از نوع Gear Pump بوده و با استفاده از حرکت مکانیکی چرخ‌دنده‌ها، سیال را از مسیر مکش دریافت کرده و به سمت خروجی منتقل می‌کند.

این محصول ساخت ایران معرفی شده و در ساختار آن از پوسته چدنی، شفت فولادی و چرخ‌دنده‌های فولادی استفاده شده است. این اجزا وظیفه نگهداری مکانیزم داخلی، انتقال گشتاور و جابه‌جایی سیال را بر عهده دارند.

پمپ غلیظ‌کش کد PH5-6210A با اندازه اتصال اعلامی ۲ اینچ عرضه می‌شود. عنوان تجاری آن به دبی ۸۰۰۰ لیتر اشاره دارد؛ با این حال، واحد زمانی و شرایط اندازه‌گیری این ظرفیت هنوز برای محصول مشخص نشده است. در خانواده مرجع مشابه، ظرفیت ۸۰۰۰ لیتر بر ساعت در دور مشخص ثبت شده است.

هنگام خرید پمپ دنده‌ای غلیظ‌کش ۲ اینچ، بررسی گرانروی سیال، دبی موردنیاز، فشار کاری، سرعت دوران و توان الکتروموتور اهمیت زیادی دارد. انتخاب پمپ صرفاً براساس سایز دهانه یا دبی اسمی نمی‌تواند عملکرد صحیح آن را در تمام شرایط تضمین کند.

مشخصات فنی پمپ دنده‌ای غلیظ‌کش ۲ اینچ

توضیح فنی: مشخصات کشور سازنده، سایز ۲ اینچ، متریال و ظرفیت تجاری بر اساس اطلاعات اعلام‌شده محصول هستند. مقدار ۸۰۰۰ لیتر بر ساعت از خانواده مرجع استخراج شده و تا زمان شناسایی مدل سازنده، دبی قطعی PH5-6210A محسوب نمی‌شود.

عملکرد پمپ دنده‌ای غلیظ‌کش چگونه است؟

پمپ غلیظ‌کش از مکانیزم جابه‌جایی مثبت برای انتقال سیال استفاده می‌کند. در این نوع پمپ، حرکت دورانی اجزای داخلی باعث جابه‌جایی حجم مشخصی از مایع از سمت مکش به سمت دهش می‌شود.

در نمونه‌های دنده خارجی، دو چرخ‌دنده درون پوسته با یکدیگر درگیر هستند. با گردش آن‌ها، سیال در فضا‌های میان دندانه‌ها و بدنه به سمت خروجی منتقل می‌شود. ساختار دقیق دنده‌های PH5-6210A باید از روی مدل واقعی پمپ تأیید شود.

این مکانیزم برای کاربرد‌هایی مناسب است که به انتقال کنترل‌شده سیالات ویسکوز نیاز دارند. برخلاف برخی پمپ‌های گریز از مرکز، عملکرد پمپ جابه‌جایی مثبت ارتباط مستقیمی با سرعت دوران دارد؛ البته دبی واقعی تحت تأثیر نشتی داخلی، فشار و گرانروی سیال قرار می‌گیرد.

پمپ غلیظ‌کش ۲ اینچ برای چه سیالاتی کاربرد دارد؟

این خانواده از پمپ‌ها برای انتقال مایعات صنعتی با گرانروی بیشتر از آب مورد استفاده قرار می‌گیرد. روغن‌های صنعتی، روانکارها و برخی سیالات غلیظ دارای خاصیت روانکاری از کاربرد‌های متداول پمپ‌های دنده‌ای هستند.

با این حال، همه مایعات غلیظ برای استفاده در یک پمپ دنده‌ای مناسب نیستند. نوع سیال باید از نظر گرانروی، دما، خاصیت روانکاری و سازگاری شیمیایی با چدن، فولاد و آب‌بندی بررسی شود.

برای مثال، سیالات دارای ذرات ساینده ممکن است موجب فرسایش سطح دندانه‌ها و پوسته شوند. همچنین انتقال مواد خورنده یا سیالاتی که خاصیت روانکاری کافی ندارند، بدون تأیید سازنده می‌تواند به اجزای داخلی آسیب برساند.

بنابراین پیش از انتخاب پمپ غلیظ‌کش PH5-6210A باید ماهیت و شرایط کاری سیال مشخص شود.

ظرفیت ۸۰۰۰ لیتر و ارتباط آن با دور پمپ

یکی از مهم‌ترین مشخصات این محصول، ظرفیت اعلامی ۸۰۰۰ لیتر است.

برای ارزیابی این عدد باید مشخص شود دبی در چه بازه زمانی، با چه دوری و برای چه سیالی اندازه‌گیری شده است. در مدل‌های مشابه، ظرفیت پمپ معمولاً برحسب لیتر بر دقیقه یا متر مکعب بر ساعت بیان می‌شود.

برای نمونه، در پمپ دنده‌ای HF6 ایران تولید که به‌عنوان خانواده مرجع بررسی شده، دبی در سرعت ۹۰۰ دور بر دقیقه برابر با حدود ۸ متر مکعب بر ساعت است. این مقدار معادل ۸۰۰۰ لیتر بر ساعت یا تقریباً ۱۳۳ لیتر بر دقیقه خواهد بود.

در همان خانواده مرجع، دبی در سرعت ۷۰۰ دور بر دقیقه حدود ۶٫۲ متر مکعب بر ساعت گزارش شده است.

این تفاوت نشان می‌دهد که دبی پمپ با تغییر دور تغییر می‌کند. البته رابطه دور و دبی در عملکرد واقعی تحت تأثیر راندمان حجمی و شرایط سیال نیز قرار دارد.

این اعداد مربوط به مدل مرجع HF6 هستند و هنوز برای محصول PH5-6210A تأیید نشده‌اند.

تأثیر ویسکوزیته بر عملکرد پمپ غلیظ‌کش

ویسکوزیته یا Viscosity یکی از مهم‌ترین عوامل تعیین‌کننده شرایط کاری پمپ انتقال سیالات غلیظ است.

هرچه گرانروی سیال بیشتر باشد، مقاومت آن در برابر جریان افزایش پیدا می‌کند. این موضوع می‌تواند روی افت فشار مسیر مکش، توان مصرفی الکتروموتور و سرعت مجاز پمپ تأثیر بگذارد.

برای مثال، انتقال روغن نسبتاً روان با انتقال روغن بسیار غلیظ در دمای پایین، شرایط یکسانی ندارد. حتی اگر دبی موردنیاز مشابه باشد، توان محرک و شرایط مکش ممکن است متفاوت شوند.

در انتخاب پمپ باید گرانروی سیال در دمای واقعی کارکرد مشخص شود؛ زیرا بسیاری از روغن‌ها با افزایش دما روان‌تر و با کاهش دما غلیظ‌تر می‌شوند.

به همین دلیل، صرف اعلام دبی ۸۰۰۰ لیتر برای انتخاب پمپ مناسب کافی نیست.

پوسته چدنی و اجزای فولادی پمپ

پوسته پمپ دنده‌ای غلیظ‌کش ۲ اینچ از چدن ساخته شده است. بدنه وظیفه نگهداری مجموعه داخلی، ایجاد مسیر عبور سیال و حفظ موقعیت اجزای مکانیکی را بر عهده دارد. شفت فولادی گشتاور محرک را به مجموعه داخلی منتقل می‌کند و چرخ‌دنده‌های فولادی در فرآیند انتقال سیال نقش دارند.

در زمان کارکرد، اجزای داخلی تحت نیروهای مکانیکی و تنش‌های ناشی از اختلاف فشار قرار می‌گیرند. سلامت سطوح دندانه‌ها، دقت لقی داخلی و وضعیت شفت بر راندمان و عمر کاری مجموعه اثرگذار است. مقاومت واقعی این پمپ در برابر فشار و دما باید براساس طراحی و مشخصات سازنده تعیین شود. جنس چدنی یا فولادی به‌تنهایی نشان‌دهنده تحمل فشار مشخصی نیست.

اهمیت اتصال ۲ اینچی در انتخاب پمپ

اندازه ۲ اینچ از ویژگی‌های اصلی اعلام‌شده برای این محصول است. در خانواده مرجع پمپ‌های غلیظ‌کش، نمونه‌هایی با دهانه مکش و دهش ۲ اینچی وجود دارند. با این حال، برای PH5-6210A باید نوع و اندازه واقعی هر دو اتصال بررسی شود.

در طراحی مسیر لوله‌کشی، تنها قطر اسمی اتصال اهمیت ندارد. طول مسیر، تعداد زانویی‌ها، نوع اتصالات و گرانروی سیال نیز بر افت فشار تأثیر می‌گذارند. این موضوع در مسیر مکش اهمیت بیشتری دارد؛ زیرا افزایش مقاومت ورودی می‌تواند باعث تأمین ناکافی سیال، ایجاد صدا و اختلال در عملکرد پمپ شود.

به همین دلیل ممکن است برای انتقال سیالات بسیار غلیظ، طراحی خط مکش به بررسی دقیق‌تری نسبت به قطر اتصال خود پمپ نیاز داشته باشد.

فشار کاری و انتخاب الکتروموتور

یکی از اشتباهات رایج در انتخاب پمپ غلیظ‌کش، تعیین توان الکتروموتور فقط براساس دبی اسمی است. توان موردنیاز پمپ به اختلاف فشار، سرعت دوران، گرانروی سیال و راندمان مکانیکی مجموعه وابسته است. در جدول مرجع پمپ HF6، برای سرعت ۹۰۰ دور بر دقیقه و فشارهای کاری متفاوت، توان محرک یکسان نیست. همچنین در فشار برابر، تغییر شرایط سیال می‌تواند روی توان موردنیاز اثر بگذارد.

این موضوع نشان می‌دهد که برای انتخاب الکتروموتور PH5-6210A باید شرایط کاری واقعی سیستم مشخص شود. مقدار فشار مجاز و توان محرک این محصول هنوز از دیتاشیت اختصاصی تأیید نشده‌اند. در نتیجه، تعیین یک الکتروموتور با توان ثابت بدون بررسی مشخصات پمپ و سیال دقیق نخواهد بود.

تک‌جداره یا دوجداره بودن پمپ غلیظ‌کش

پمپ‌های انتقال سیالات غلیظ می‌توانند با طراحی تک‌جداره یا دوجداره ساخته شوند. در بعضی نمونه‌های دوجداره، امکان گردش سیال گرم‌کننده در مسیر مستقل بدنه فراهم می‌شود تا دمای سیال داخل پمپ در محدوده مناسب باقی بماند.

این ویژگی برای بعضی مواد بسیار غلیظ که در دمای پایین جریان‌پذیری مناسبی ندارند اهمیت دارد. با این حال، وجود جدار گرم‌کننده باید در طراحی واقعی پمپ پیش‌بینی شده باشد. مدل مرجع HF6 از نوع تک‌جداره معرفی شده است، اما نوع جدار PH5-6210A هنوز تأیید نشده و نباید بدون بررسی، آن را تک‌جداره یا دوجداره معرفی کرد.

آب‌بندی و جلوگیری از نشتی سیال

یکی از بخش‌های مهم هر پمپ انتقال سیال، سیستم آب‌بندی محور است. نوع آب‌بندی می‌تواند بسته به طراحی سازنده، گرانروی، دما و شرایط کاری متفاوت باشد. انتخاب آب‌بندی مناسب برای جلوگیری از نشتی و حفظ عملکرد مجموعه اهمیت دارد.

هنگام انتقال سیالات غلیظ، وضعیت آب‌بندی باید با ویژگی‌های همان ماده سازگار باشد. افزایش دما، وجود ذرات آلاینده یا انتخاب نادرست متریال آب‌بندی می‌تواند باعث کاهش عمر آن شود.

برای این محصول، نوع دقیق سیل و متریال آن هنوز مشخص نشده است.

نکات مهم نصب و راه‌اندازی پمپ

پیش از نصب پمپ، باید سلامت پوسته، شفت و محل اتصال بررسی شود. هم‌راستایی مناسب الکتروموتور و پمپ، به‌ویژه در سیستم‌های دارای کوپلینگ، اهمیت زیادی دارد.

مسیر مکش باید طوری طراحی شود که پمپ بتواند سیال کافی دریافت کند. در سیالات بسیار غلیظ، محدودیت زیاد در ورودی ممکن است باعث کاهش جریان و آسیب به مجموعه شود.

از طرف دیگر، پمپ‌های جابه‌جایی مثبت نباید در برابر مسیر خروجی بسته و بدون حفاظت مناسب کار کنند. مدار باید دارای تجهیزات حفاظت در برابر افزایش فشار باشد؛ نوع و تنظیم آن باید بر اساس فشار مجاز پمپ و سیستم تعیین شود.

پس از نصب، جهت دوران، نشتی اتصالات، صدای کارکرد، دمای مجموعه و فشار مدار باید کنترل شوند. راه‌اندازی خشک یا کارکرد بدون تأمین سیال مناسب نیز باید مطابق محدودیت‌های سازنده مدیریت شود.

تفاوت پمپ غلیظ‌کش با پمپ هیدرولیک کمپرسی

اگرچه هر دو خانواده می‌توانند از مکانیزم دنده‌ای استفاده کنند، هدف طراحی آن‌ها لزوماً یکسان نیست. پمپ هیدرولیک کمپرسی معمولاً برای تأمین جریان روغن مدار هیدرولیک در فشار کاری مشخص انتخاب می‌شود. در مقابل، پمپ غلیظ‌کش صنعتی بیشتر بر انتقال سیالات ویسکوز میان مخزن‌ها یا تجهیزات فرآیندی تمرکز دارد.

این تفاوت می‌تواند روی فشار مجاز، سرعت دوران، نوع آب‌بندی، اتصالات و طراحی مسیر مکش اثر بگذارد. بنابراین پمپ دنده‌ای غلیظ‌کش ۲ اینچ را نباید صرفاً به دلیل داشتن چرخ‌دنده، جایگزین یک پمپ هیدرولیک فشاربالای خودرو دانست.

نکات مهم هنگام خرید پمپ دنده‌ای غلیظ‌کش ۲ اینچ

در زمان خرید این محصول، ابتدا باید نوع سیال، گرانروی و دمای کاری آن مشخص شود. سپس دبی موردنیاز و اختلاف فشار واقعی سیستم بررسی شوند. پس از آن، سازگاری اتصالات ۲ اینچی، نوع آب‌بندی، جهت دوران و توان محرک اهمیت دارند.

اگر پمپ برای جایگزینی نمونه قبلی انتخاب می‌شود، بهتر است مدل سازنده، نوع جدار، ابعاد اتصالات و مشخصات عملکردی با قطعه موجود مقایسه شوند. همچنین باید مشخص شود عدد ۸۰۰۰ لیتر در عنوان محصول مربوط به چه دور و بازه زمانی است. کد PH5-6210A شناسه داخلی محصول در شهر قطعات است و نباید به‌عنوان Part Number رسمی سازنده معرفی شود.
