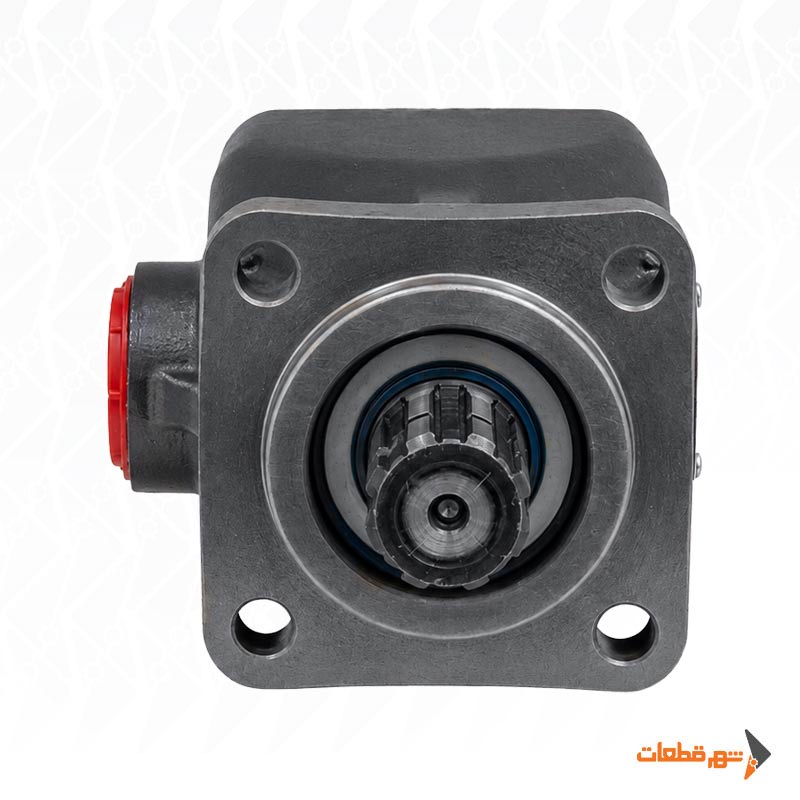

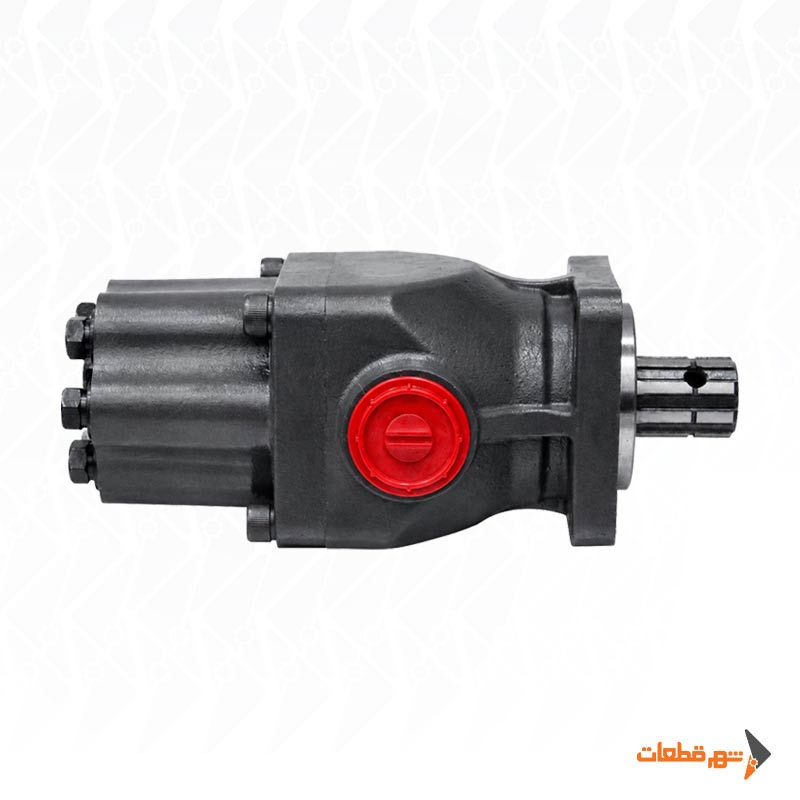

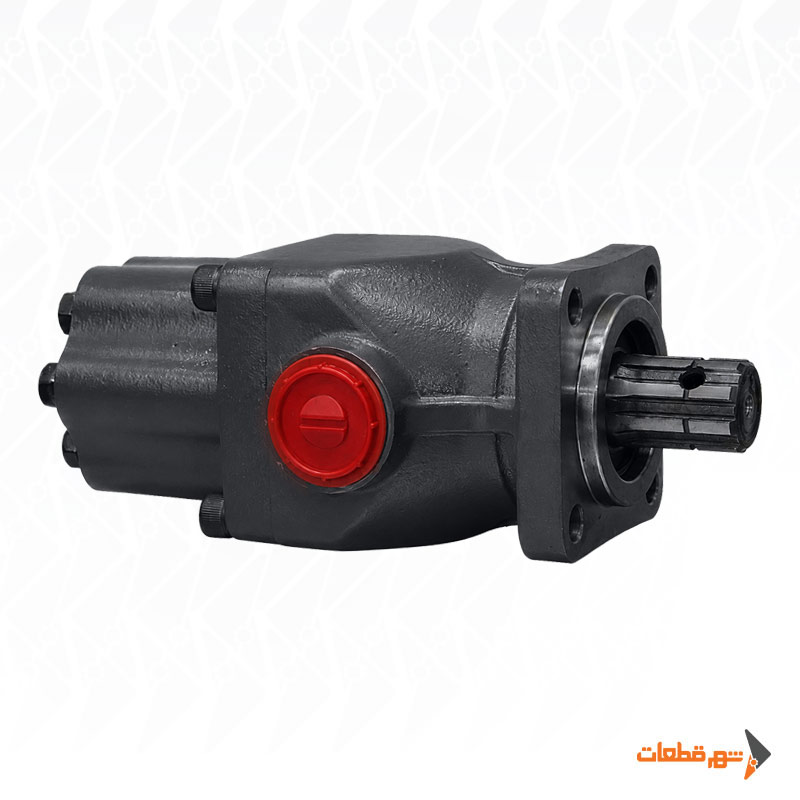

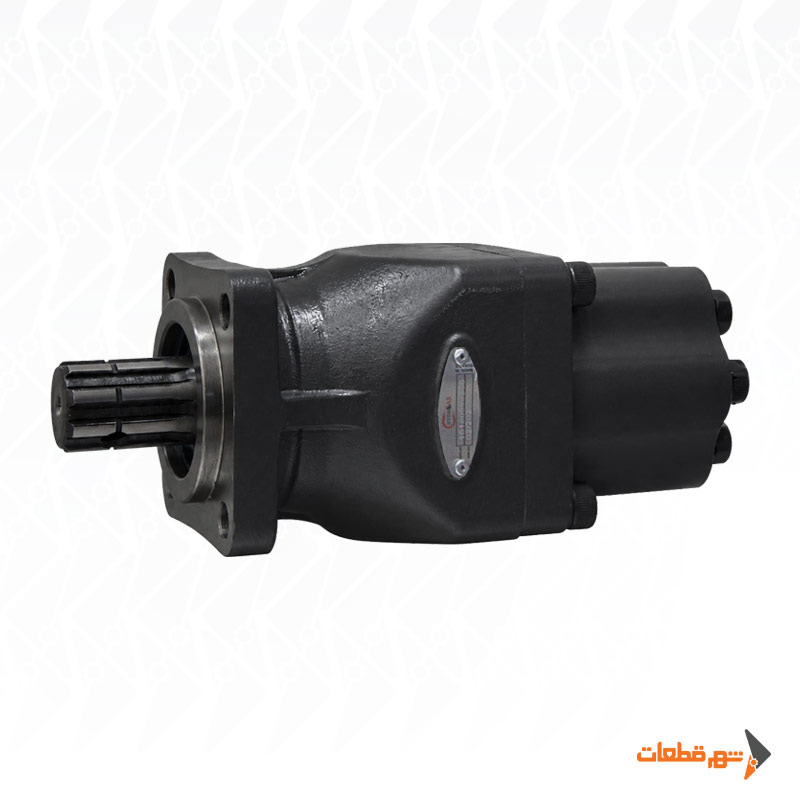

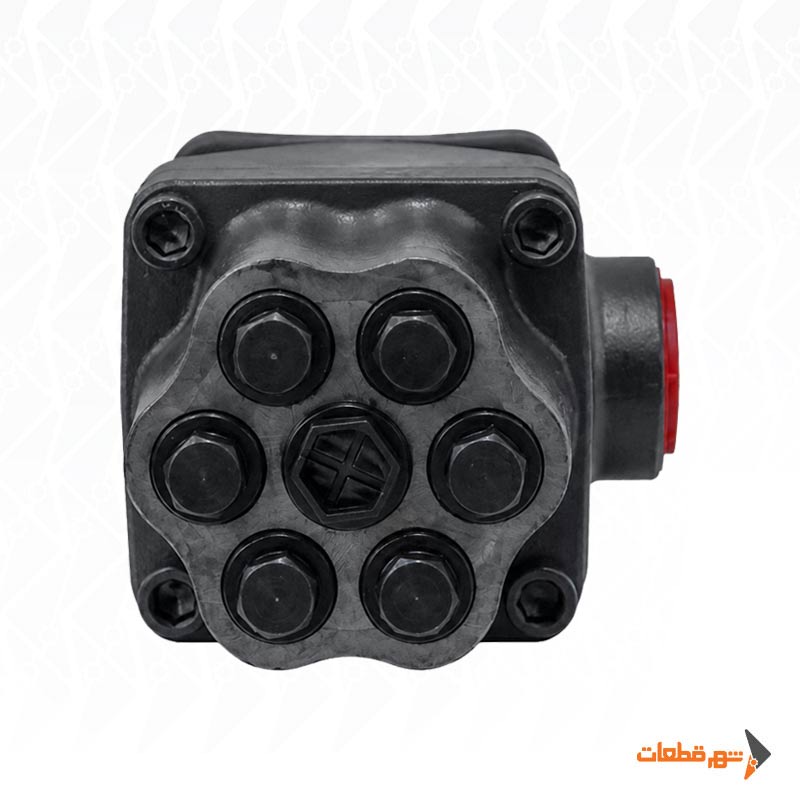

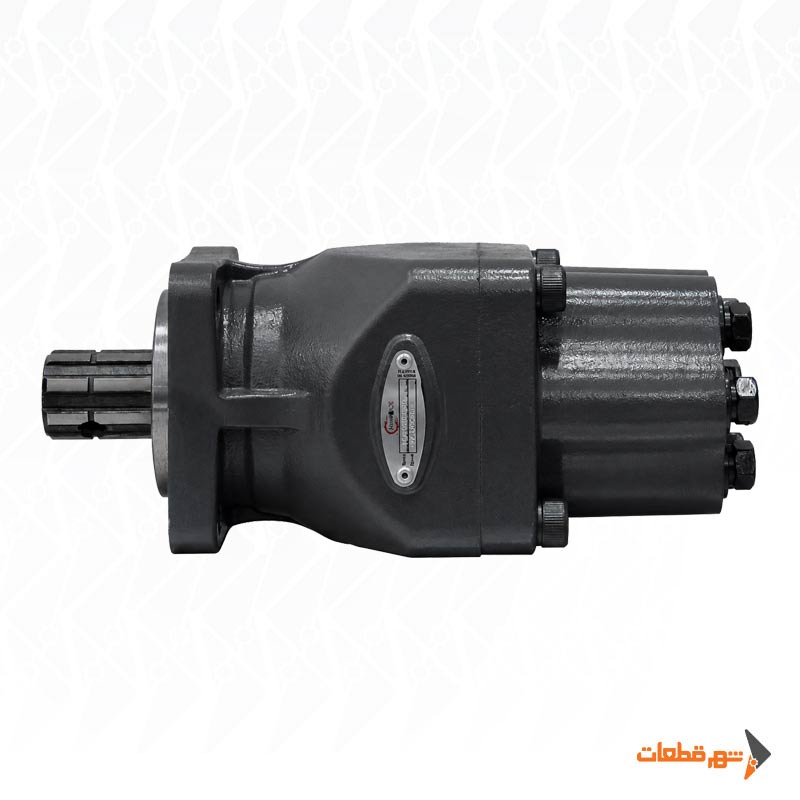

پمپ ۶ پیستون کمپرسی برند HYDROAS ترکیه یکی از قطعات سیستم هیدرولیک خودروهای سنگین است که برای تأمین جریان روغن موردنیاز جک کمپرسی و سایر تجهیزات هیدرولیکی استفاده می‌شود. این محصول از خانواده پمپ‌های پیستونی (Piston Pump) بوده و با بهره‌گیری از مکانیزم شش‌پیستونی، انرژی مکانیکی دریافتی از مجموعه محرک را به جریان روغن هیدرولیک تبدیل می‌کند.

در ساختار پمپ ۶ پیستون هیدروآس از پوسته چدنی و شفت و اجزای فلزی فولادی استفاده شده است. پوسته وظیفه نگهداری مجموعه داخلی را برعهده دارد و شفت، توان دورانی دریافت‌شده از بغل گیربکس را به مکانیزم پمپاژ انتقال می‌دهد.

این پمپ با کد PH18-9313A برای کاربرد در سیستم‌های هیدرولیک کمپرسی معرفی می‌شود. در چنین سیستم‌هایی، دبی پمپ بر سرعت حرکت جک و ظرفیت فشاری آن بر امکان کارکرد در شرایط بارگذاری موردنظر تأثیر دارد.

هنگام خرید پمپ 6 پیستون کمپرسی، علاوه بر تعداد پیستون‌ها باید حجم جابه‌جایی، فشار کاری، دور مجاز، جهت دوران و نوع اتصال به PTO بررسی شود. انتخاب صحیح این مشخصات نقش مهمی در عملکرد مجموعه هیدرولیک و جلوگیری از تحمیل بار اضافی به تجهیزات دارد.

مشخصات فنی پمپ ۶ پیستون کمپرسی HYDROAS

عملکرد پمپ ۶ پیستون در سیستم هیدرولیک کمپرسی

پمپ هیدرولیک یکی از اجزای اصلی مدار بالابر کمپرسی است. وظیفه این قطعه دریافت توان مکانیکی از سیستم انتقال قدرت و ایجاد جریان روغن برای حرکت جک هیدرولیک است.

در خودروهای کمپرسی، توان مکانیکی معمولاً از طریق بغل گیربکس یا Power Take-Off (PTO) در اختیار پمپ قرار می‌گیرد. پس از فعال شدن مجموعه انتقال قدرت، شفت پمپ به گردش درمی‌آید و مکانیزم پیستونی فرآیند مکش و دهش روغن را انجام می‌دهد.

روغن تحت فشار از طریق مدار هیدرولیک به جک منتقل می‌شود و با ایجاد نیروی لازم، امکان بالا رفتن اتاق بار فراهم می‌شود. هنگام پایین آمدن اتاق نیز مسیر بازگشت روغن طبق طراحی شیرهای کنترل مدیریت می‌شود.

عملکرد مناسب این مجموعه به هماهنگی پمپ، PTO، جک، مخزن، شیرهای کنترل و سایر اجزای مدار بستگی دارد. حتی اگر پمپ از نظر مکانیکی قابل نصب باشد، ظرفیت نامناسب آن می‌تواند سرعت عملکرد یا شرایط فشار سیستم را تغییر دهد.

مکانیزم شش‌پیستونی پمپ HYDROAS

پمپ ۶ پیستون کمپرسی با استفاده از شش پیستون، فرآیند جابه‌جایی روغن را انجام می‌دهد. در مکانیزم‌های پیستونی، حرکت رفت‌وبرگشتی پیستون‌ها باعث تغییر حجم محفظه‌ها و ایجاد چرخه مکش و دهش می‌شود.

در پمپ‌های پیستونی محوری، پیستون‌ها معمولاً در مجموعه سیلندر قرار گرفته‌اند و حرکت دورانی شفت از طریق مکانیزم داخلی به حرکت رفت‌وبرگشتی تبدیل می‌شود. البته آرایش محوری برای مدل PH18-9313A هنوز تأیید نشده است.

نکته مهم این است که تعداد شش پیستون به‌تنهایی ظرفیت پمپ را مشخص نمی‌کند. قطر پیستون‌ها، کورس حرکت، طراحی مجموعه سیلندر و نوع مکانیزم، از عواملی هستند که حجم جابه‌جایی را تعیین می‌کنند.

بنابراین ممکن است دو پمپ شش‌پیستونی با طراحی متفاوت، در سرعت یکسان دبی و ظرفیت فشاری متفاوتی داشته باشند.

اهمیت حجم جابه‌جایی و دبی در کمپرسی

حجم جابه‌جایی یا Displacement نشان می‌دهد پمپ در هر دور گردش چه حجمی از روغن را به‌صورت تئوری جابه‌جا می‌کند. این مشخصه معمولاً با واحد سانتی‌متر مکعب بر دور بیان می‌شود.

دبی خروجی نیز به حجم جابه‌جایی و سرعت دوران شفت وابسته است. در یک مدار کمپرسی، دبی مؤثر پمپ بر سرعت حرکت جک و مدت‌زمان بالا رفتن اتاق تأثیر می‌گذارد.

اگر دبی پمپ کمتر از مقدار موردنیاز باشد، حرکت جک ممکن است کندتر از شرایط طراحی انجام شود. در مقابل، افزایش بیش از حد جریان می‌تواند باعث افزایش سرعت حرکت، افت فشار در مسیرها یا ایجاد شرایط نامناسب در مدار شود.

همچنین نباید تصور کرد که افزایش دبی همیشه باعث افزایش قدرت بالابری کمپرسی می‌شود؛ زیرا نیروی جک عمدتاً به فشار مدار و سطح مؤثر پیستون جک وابسته است.

برای محصول PH18-9313A، حجم جابه‌جایی و دبی نامی هنوز تأیید نشده‌اند. این مشخصات باید پیش از انتخاب نهایی با نیاز هیدرولیکی خودرو تطبیق داده شوند.

فشار کاری پمپ ۶ پیستون کمپرسی

فشار کاری یکی از معیارهای اصلی انتخاب پمپ هیدرولیک برای کمپرسی است.

هنگام بالا رفتن اتاق بار، جک باید نیروی کافی برای حرکت بار و غلبه بر مقاومت‌های مکانیکی سیستم ایجاد کند. فشار موردنیاز مدار به وزن و موقعیت بار، هندسه مکانیزم بالابر و ابعاد جک بستگی دارد.

پمپ باید بتواند جریان روغن را در فشار موردنیاز سیستم و در محدوده مجاز خود تأمین کند.

در مشخصات فنی پمپ‌های پیستونی معمولاً میان فشار کاری پیوسته، فشار متناوب و حداکثر فشار لحظه‌ای تفاوت وجود دارد. این مقادیر لزوماً برابر نیستند و هرکدام شرایط استفاده مشخصی دارند.

برای نمونه، مدل‌های شش‌پیستونی سایر سازندگان با فشارهای کاری متفاوت عرضه می‌شوند؛ اما نمی‌توان ظرفیت فشاری آن‌ها را به پمپ HYDROAS نسبت داد.

برای پمپ ۶ پیستون کمپرسی PH18-9313A، فشار کاری پیوسته و حداکثر فشار مجاز باید از دیتاشیت همان مدل تأیید شوند.

پوسته چدنی و شفت فولادی

در ساختار این پمپ از پوسته چدنی استفاده شده است. بدنه علاوه بر نگهداری اجزای داخلی، وظیفه حفظ موقعیت مکانیزم پمپاژ و فراهم کردن مسیرهای موردنیاز برای جریان روغن را برعهده دارد.

شفت فولادی نیز وظیفه دریافت گشتاور از محرک و انتقال حرکت به مجموعه داخلی پمپ را انجام می‌دهد.

در پمپ‌های پیستونی، وضعیت سطوح تماس، پیستون‌ها، مجموعه سیلندر و آب‌بندی‌های داخلی اهمیت زیادی دارد؛ زیرا سایش یا آسیب در این بخش‌ها می‌تواند باعث افزایش نشتی داخلی و کاهش راندمان حجمی شود.

متریال اعلام‌شده این محصول شامل چدن و فولاد است، اما گرید دقیق آلیاژها و جنس مستقل هر پیستون هنوز تأیید نشده است.

بنابراین فشار مجاز، مقاومت مکانیکی و طول عمر مجموعه باید بر اساس طراحی و مشخصات واقعی سازنده ارزیابی شوند، نه صرفاً جنس بدنه.

سازگاری پمپ با بغل گیربکس یا PTO

یکی از مهم‌ترین موضوعات هنگام خرید پمپ ۶ پیستون کمپرسی، سازگاری آن با بغل گیربکس خودرو است.

PTO وظیفه انتقال توان مکانیکی از گیربکس به پمپ را برعهده دارد. برای عملکرد صحیح، اتصال شفت، نوع فلنج، جهت دوران و سرعت خروجی مجموعه باید با مشخصات ورودی پمپ هماهنگ باشند.

در خانواده تجهیزات هیدرولیکی، استانداردهای اتصال مختلفی مانند UNI و ISO وجود دارند. با این حال، نوع اتصال دقیق پمپ PH18-9313A هنوز مشخص نشده و نباید بدون بررسی نمونه واقعی یکی از این استانداردها را قطعی دانست.

علاوه بر اتصال فیزیکی، نسبت تبدیل PTO نیز اهمیت دارد؛ زیرا سرعت خروجی بغل گیربکس تعیین می‌کند شفت پمپ با چه دوری به حرکت درآید.

اگر دور پمپ خارج از محدوده مجاز سازنده باشد، احتمال آسیب به مجموعه و کاهش عملکرد سیستم افزایش پیدا می‌کند.

برای انتخاب صحیح، مشخصات پمپ و بغل گیربکس باید به‌صورت یک مجموعه بررسی شوند.

تفاوت پمپ ۶ پیستون کمپرسی با پمپ ۶ پیستون معمولی

پمپ‌های شش‌پیستونی می‌توانند در سامانه‌های هیدرولیکی مختلف استفاده شوند، اما کاربرد اعلام‌شده برای محصول HYDROAS کد PH18-9313A، سیستم کمپرسی است.

در انتخاب پمپ برای کمپرسی، موضوعاتی مانند دبی موردنیاز جک، فشار کاری مدار، زمان بالابری، نحوه اتصال به PTO و شرایط بارگذاری اهمیت ویژه‌ای دارند.

در سایر تجهیزات هیدرولیکی ممکن است اولویت طراحی متفاوت باشد. برای مثال، نوع چرخه کاری، مدت استفاده پیوسته یا شرایط نصب می‌تواند با کمپرسی تفاوت داشته باشد.

بنابراین صرف شش‌پیستونی بودن دو پمپ، به معنی امکان جایگزینی مستقیم آن‌ها نیست.

پمپ شش‌پیستونی مورد استفاده در کمپرسی باید از نظر مشخصات عملکردی با مدار بالابر و مجموعه انتقال قدرت خودرو تطبیق داده شود.

اهمیت جهت دوران و دور مجاز

جهت دوران شفت ورودی باید مطابق طراحی پمپ باشد.

در خانواده پمپ‌های پیستونی، نمونه‌های راست‌گرد و چپ‌گرد وجود دارند. جهت دوران بعضی طراحی‌ها ممکن است فقط برای یک حالت مجاز باشد و تغییر آن نیازمند پیکربندی متفاوت مجموعه باشد.

بنابراین جهت دوران خروجی PTO باید پیش از نصب بررسی شود.

سرعت دوران نیز بر دبی پمپ و شرایط مکش روغن تأثیر دارد. در دورهای بالاتر، نیاز پمپ به تأمین روغن در ورودی افزایش پیدا می‌کند و طراحی نامناسب مسیر مکش ممکن است موجب کاویتاسیون شود.

برای پمپ HYDROAS کد PH18-9313A، حداقل و حداکثر RPM و جهت دوران هنوز به تأیید مدل اختصاصی نیاز دارند.

علائم عملکرد نامناسب پمپ ۶ پیستون

کاهش سرعت حرکت جک ، ایجاد صدای غیرعادی، افزایش دمای روغن و ناتوانی مدار در رسیدن به عملکرد موردانتظار می‌توانند نشانه وجود مشکل در سیستم هیدرولیک باشند.

البته این علائم همیشه به معنی خرابی پمپ نیستند. نشتی داخلی جک، عملکرد نامناسب شیرها، گرفتگی مسیر مکش، کیفیت نامناسب روغن و ایراد PTO نیز می‌توانند بر عملکرد سیستم اثر بگذارند.

در پمپ‌های پیستونی، فرسودگی اجزای داخلی ممکن است موجب افزایش نشتی و کاهش دبی مؤثر شود.

برای عیب‌یابی صحیح باید فشار، دبی، شرایط مکش و وضعیت مجموعه محرک بررسی شوند. تعویض پمپ بدون بررسی سایر اجزای مدار ممکن است مشکل اصلی را برطرف نکند.

نکات نصب و نگهداری پمپ HYDROAS

پیش از نصب پمپ، سلامت پوسته، شفت ورودی، محل اتصال و آب‌بندی‌ها باید بررسی شود.

مسیر مکش باید به‌گونه‌ای طراحی شود که روغن کافی با شرایط مناسب به ورودی پمپ برسد. وجود محدودیت شدید در مکش یا ورود هوا می‌تواند باعث ایجاد صدا، کاهش راندمان و آسیب به اجزای داخلی شود.

روغن هیدرولیک نیز باید از نظر گرانروی، کیفیت و سطح آلودگی با مشخصات سازنده هماهنگ باشد. آلودگی روغن می‌تواند به سطوح دقیق قطعات داخلی پمپ پیستونی آسیب برساند.

در زمان راه‌اندازی اولیه، هواگیری و پرکردن مجموعه باید طبق دستورالعمل همان مدل انجام شود. همچنین فشار مدار، دمای روغن، نشتی و صدای عملکرد باید کنترل شوند.

مدار هیدرولیک کمپرسی باید به تجهیزات حفاظت در برابر افزایش فشار مجهز باشد تا از عملکرد خارج از محدوده مجاز پمپ و سایر اجزا جلوگیری شود.

نکات مهم هنگام خرید پمپ 6 پیستون کمپرسی

برای انتخاب این محصول، بهتر است ابتدا مشخصات سیستم هیدرولیک خودرو بررسی شود. حجم جک، فشار موردنیاز، سرعت مطلوب بالابری و نوع PTO از اطلاعات مؤثر در انتخاب پمپ هستند.

پس از آن باید حجم جابه‌جایی، فشار کاری، جهت دوران، دور مجاز و استاندارد اتصال محصول با سیستم موجود تطبیق داده شوند.

اگر پمپ جدید قرار است جایگزین نمونه قبلی شود، مقایسه کد فنی، ابعاد فلنج و نوع شفت ورودی اهمیت زیادی دارد.

کد PH18-9313A شناسه داخلی محصول در شهر قطعات است و نباید به‌عنوان Part Number رسمی کارخانه HYDROAS معرفی شود.

برای بررسی سازگاری و استعلام این پمپ، می‌توانید مشخصات بغل گیربکس، پمپ قبلی یا اطلاعات سیستم هیدرولیک کمپرسی را در اختیار کارشناسان شهر قطعات قرار دهید.
