سرنازل آتش نشانی آخرین بخش کنترل جریان در خط اطفا است و مستقیماً مشخص می‌کند آب با چه دبی، زاویه و الگوی پاششی از شلنگ خارج شود. به همین دلیل انتخاب سرنازل تنها براساس قطر ورودی یا ظاهر آن انجام نمی‌شود؛ فشار پمپ، دبی قابل تأمین، قطر شلنگ، طول خط و نوع عملیات باید با مشخصات هیدرولیکی نازل هماهنگ باشند.

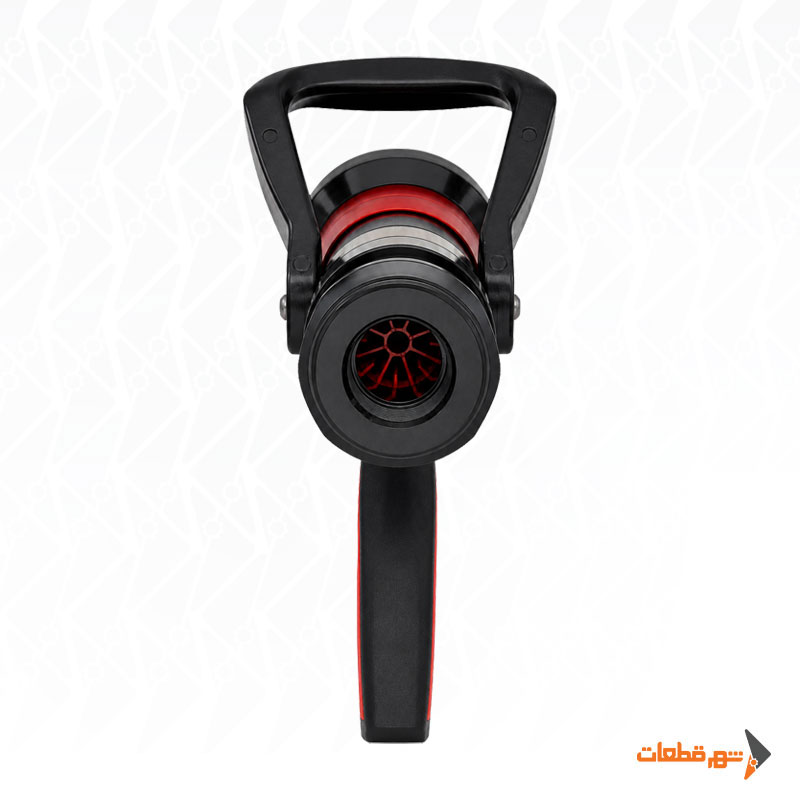

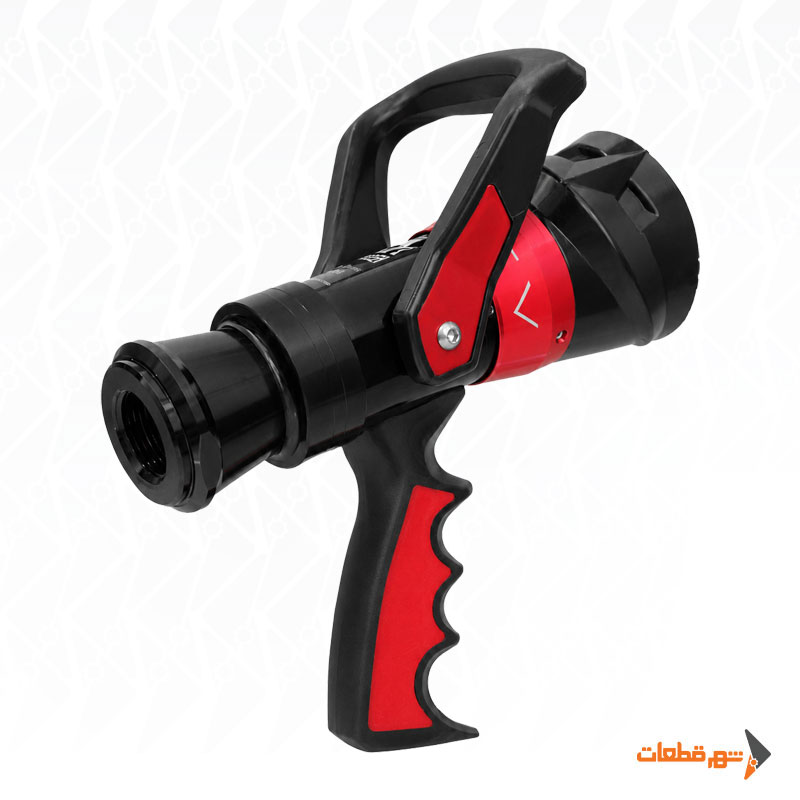

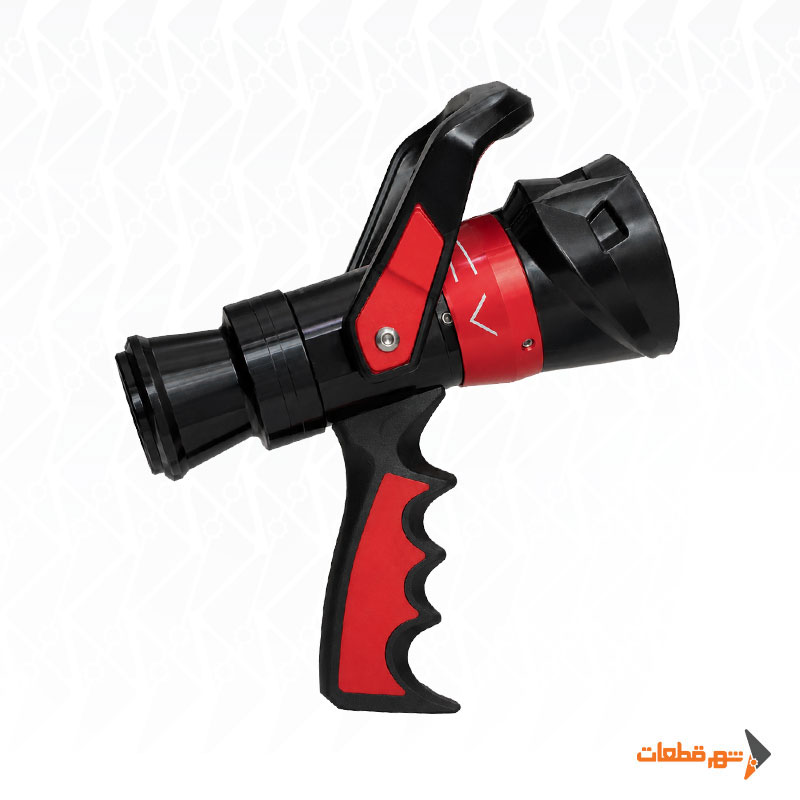

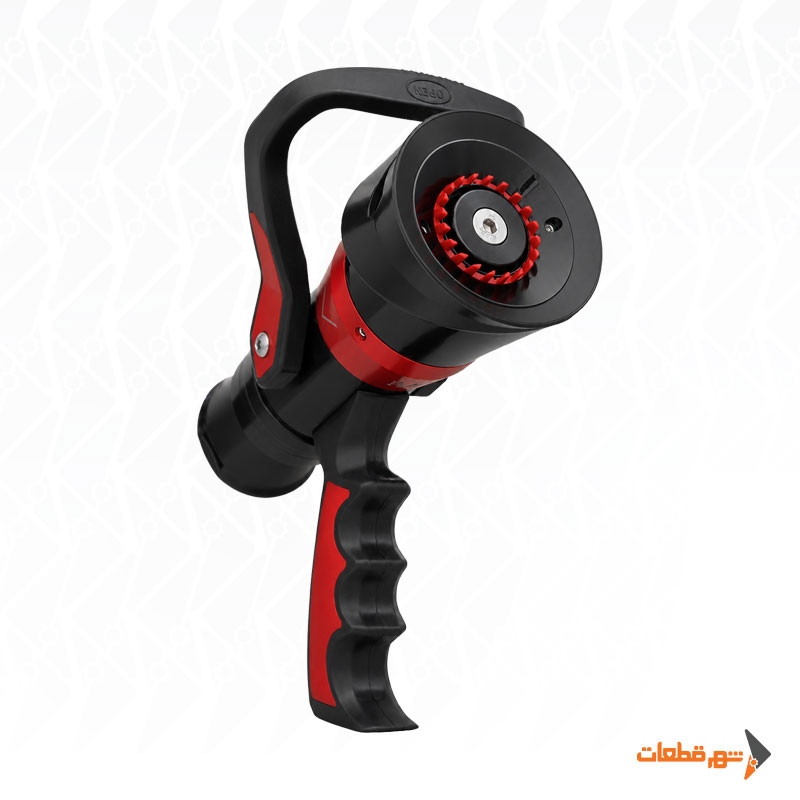

سرنازل مورد بررسی از نوع نازل تفنگی POK بوده و مطابق اطلاعات فنی ارائه‌شده، با استاندارد EN 15182-2 طراحی شده است. این مدل در فشار مرجع 6 بار توان عبور جریان تا 500 لیتر در دقیقه را دارد و اپراتور می‌تواند دبی خروجی را در چند مرحله تنظیم کند.

حداکثر فشار کاری این سرنازل 16 بار و فشار تست آن 25.5 بار اعلام شده است. همچنین امکان تغییر الگوی پاشش از جت مستقیم به اسپری باریک و سپس فوگ گسترده تا زاویه حدود 130 درجه وجود دارد. این ترکیب، نازل را برای عملیات‌هایی که هم به برد پرتاب و هم به پوشش سطحی آب نیاز دارند، مناسب می‌کند.

جدول مشخصات فنی سرنازل آتش نشانی

دبی 500 لیتر در دقیقه در فشار 6 بار

یکی از مهم‌ترین پارامترها هنگام خرید سرنازل آتش نشانی، رابطه دبی و فشار است. این مدل در فشار مرجع 6 بار حداکثر دبی 500 لیتر در دقیقه ایجاد می‌کند. عدد دبی بدون ذکر فشار، اطلاعات کاملی درباره عملکرد نازل ارائه نمی‌دهد. اگر فشار واقعی در ورودی سرنازل کمتر از مقدار طراحی باشد، برد جت و کیفیت الگوی پاشش کاهش پیدا می‌کند. افزایش بیش از حد فشار نیز می‌تواند نیروی عکس‌العمل نازل را بالا برده و کنترل آن را برای اپراتور دشوارتر کند. بنابراین فشار باید در خود نازل بررسی شود، نه فقط روی خروجی پمپ. افت فشار شلنگ، کوپلینگ‌ها، شیرها و اختلاف ارتفاع بین پمپ و نازل باید در محاسبه لحاظ شود.

تنظیم دبی 50 تا 500 لیتر در دقیقه

این سرنازل دارای حلقه تنظیم جریان است و امکان انتخاب چند سطح دبی را فراهم می‌کند:

50، 150، 250، 350 و 500 لیتر در دقیقه

وجود تنظیم دبی باعث می‌شود اپراتور متناسب با شرایط عملیات، مقدار آب خروجی را تغییر دهد. برای عملیات محدود یا زمانی که ظرفیت آب مخزن باید مدیریت شود، می‌توان از دبی پایین‌تر استفاده کرد. در حریق‌هایی که نیاز به حجم آب بیشتری دارند، تنظیمات بالاتر در دسترس خواهند بود.

با این حال، انتخاب دبی باید با ظرفیت پمپ و خط شلنگ متناسب باشد. درخواست 500 لیتر در دقیقه از سیستمی که قادر به تأمین این دبی در فشار موردنیاز نیست، باعث افت فشار نازل و کاهش عملکرد واقعی می‌شود.

جت مستقیم یا فوگ؛ کدام حالت مناسب است؟

یکی از مزیت‌های فنی این سرنازل، امکان تغییر شکل جریان بدون تعویض نازل است.

در حالت جت مستقیم، جریان آب متمرکز می‌شود و برای دستیابی به برد بیشتر مناسب است. این حالت زمانی کاربرد دارد که باید آب از فاصله بیشتری به نقطه مشخصی از حریق برسد. در حالت اسپری باریک حدود 30 درجه، سطح پوشش افزایش پیدا می‌کند اما هنوز بخش قابل‌توجهی از برد حفظ می‌شود. در حالت فوگ گسترده تا حدود 130 درجه، آب روی سطح وسیع‌تری توزیع می‌شود. این حالت می‌تواند برای خنک‌کردن محیط، کاهش تابش حرارتی و ایجاد پرده محافظ آب برای تیم عملیاتی مورد استفاده قرار گیرد.

فشار کاری 16 بار و فشار تست 25.5 بار

حداکثر فشار کاری این نازل 16 بار اعلام شده است. این عدد محدوده مکانیکی مجاز محصول را مشخص می‌کند و با فشار مرجع 6 بار که برای دستیابی به دبی اسمی ذکر شده متفاوت است. فشار تست 25.5 بار نیز نشان‌دهنده فشاری است که مجموعه در فرآیند آزمون استحکام تحت آن قرار می‌گیرد. فشار تست نباید به‌عنوان فشار مجاز استفاده دائم در عملیات تفسیر شود. هنگام انتخاب تجهیزات خط اطفا باید فشار مجاز شلنگ، کوپلینگ، نازل و سایر اتصالات همگی با فشار سیستم سازگار باشند.

شیر توپی 25 میلی‌متری

برای قطع و وصل جریان در این سرنازل از شیر توپی با قطر 25 میلی‌متر استفاده شده است. طراحی Ball Valve باعث می‌شود مسیر جریان با حرکت کنترلر باز یا بسته شود. در نازل‌های آتش نشانی، عملکرد روان شیر اهمیت زیادی دارد؛ زیرا اپراتور باید بتواند جریان را بدون گیرکردن مکانیزم کنترل کند. باز و بسته‌شدن ناگهانی جریان پرفشار نیز می‌تواند ضربه هیدرولیکی ایجاد کند، بنابراین تغییر وضعیت باید کنترل‌شده انجام شود.

ورودی 2.5 اینچ

ورودی این مدل از نوع اتصال فوری متحرک 2.5 اینچ است. اتصال Swivel یا متحرک می‌تواند هنگام اتصال شلنگ، پیچش اضافی در خط را کاهش دهد و مونتاژ مجموعه را ساده‌تر کند. قبل از خرید سرنازل آتش نشانی باید استاندارد کوپلینگ موجود روی شلنگ نیز بررسی شود؛ زیرا صرفاً یکسان‌بودن قطر اسمی 2.5 اینچ، سازگاری کامل دو اتصال را تضمین نمی‌کند.

بدنه آلومینیومی هارد آندایز

بدنه اصلی نازل از آلیاژ آلومینیوم با پوشش هارد آندایز ساخته شده است. استفاده از آلومینیوم باعث کاهش وزن نسبت به برخی آلیاژهای سنگین‌تر می‌شود و پوشش آندایز نیز مقاومت سطح را در برابر سایش و خوردگی افزایش می‌دهد. وزن تقریبی مجموعه 2.71 کیلوگرم است. وزن نازل در عملیات اهمیت دارد؛ زیرا اپراتور ممکن است برای مدت طولانی آن را همراه با نیروی عکس‌العمل جریان آب کنترل کند.

استاندارد EN 15182-2

استاندارد EN 15182 به نازل‌های دستی مورد استفاده در خدمات آتش‌نشانی مربوط است و بخش دوم آن مشخصات نازل‌های ترکیبی را پوشش می‌دهد. وجود این استاندارد در مشخصات محصول اهمیت دارد، زیرا پارامترهایی مانند عملکرد هیدرولیکی، کنترل جریان، مقاومت مکانیکی و الزامات عملیاتی نازل در چارچوب مشخصی ارزیابی می‌شوند. هنگام مقایسه دو سرنازل، وجود استاندارد معتبر اطلاعات فنی قابل اتکاتری نسبت به مقایسه صرف ظاهر یا وزن محصول ارائه می‌کند.

نکات مهم هنگام خرید سرنازل آتش نشانی

برای انتخاب سرنازل ابتدا باید دبی موردنیاز عملیات و فشار موجود در انتهای خط شلنگ مشخص شود. سپس قطر و نوع کوپلینگ، قابلیت تنظیم دبی و محدوده الگوی پاشش بررسی شوند.

برای این مدل مهم‌ترین مشخصات عبارت‌اند از:

برای انتخاب صحیح سرنازل آتش‌نشانی، ابتدا باید دبی موردنیاز عملیات و فشار واقعی موجود در انتهای خط شلنگ مشخص شود. سپس قطر شلنگ، نوع کوپلینگ، قابلیت تنظیم دبی و محدوده الگوی پاشش نازل بررسی شوند تا مجموعه بتواند در شرایط عملیاتی، فشار و دبی موردنیاز را تأمین کند.

مهم‌ترین مشخصات این مدل سرنازل آتش‌نشانی عبارت‌اند از:

• حداکثر دبی 500 لیتر بر دقیقه در فشار 6 بار

• قابلیت تنظیم دبی در پنج سطح

• فشار کاری تا 16 بار

• امکان ایجاد جت مستقیم و حالت فوگ تا 130 درجه

• اتصال ورودی 2.5 اینچ

• شیر توپی 25 میلی‌متری

• بدنه آلومینیومی هارد آندایز

• استاندارد EN 15182-2

در زمان انتخاب سرنازل آتش‌نشانی برای خودروهای آتش‌نشانی، مشخصات نازل نباید به‌صورت مستقل از سایر اجزای سیستم بررسی شود. ظرفیت پمپ آتش‌نشانی، قطر و طول شلنگ، نوع اتصالات و افت فشار ایجادشده در مسیر همگی روی فشار واقعی در ورودی نازل تأثیر می‌گذارند.

برای مثال، اگر پمپ توان تأمین دبی بالایی داشته باشد اما قطر شلنگ یا اتصالات مسیر کوچک انتخاب شده باشند، افت فشار افزایش پیدا می‌کند و ممکن است سرنازل در نقطه کاری موردنظر به دبی و فشار طراحی‌شده خود نرسد.

به همین دلیل، در شهر قطعات هنگام انتخاب سرنازل آتش‌نشانی و سایر محصولات آتش‌نشانی توصیه می‌شود مشخصات فنی کل سیستم شامل پمپ، شلنگ، کوپلینگ‌ها و فشار انتهای خط پیش از سفارش بررسی شود. هماهنگی این اجزا نقش مهمی در عملکرد مناسب نازل و کیفیت پاشش آب در شرایط عملیاتی دارد.
