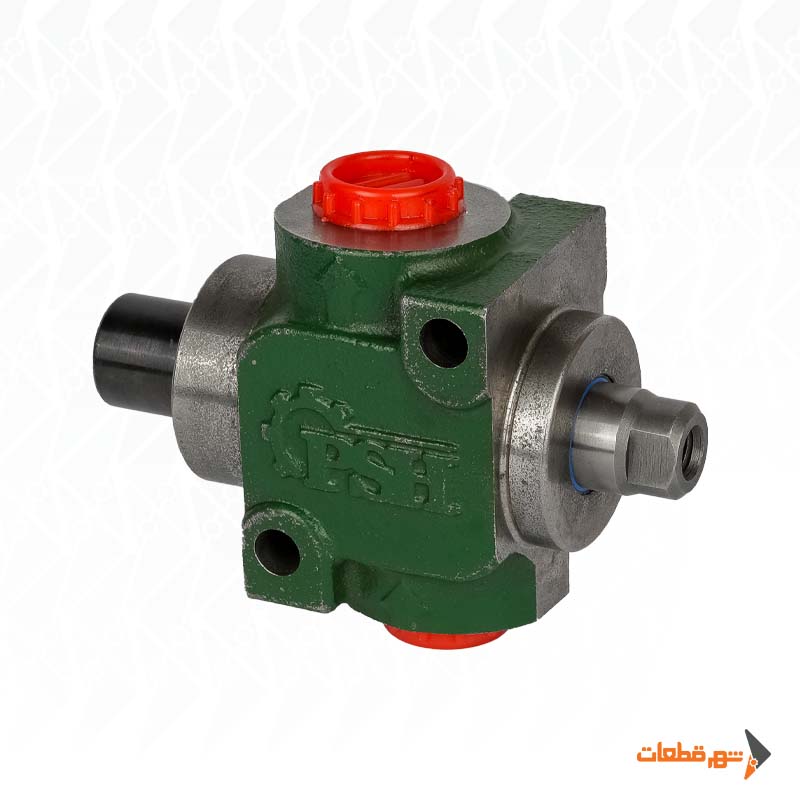

شیر قطع کن دستی (کوچک) S-59621232A یک شیر کنترلی هیدرولیک با عملکرد مکانیکی است که برای کنترل مسیر جریان روغن در مدارهای هیدرولیکی مورد استفاده قرار می‌گیرد. ساختار فشرده این شیر، امکان استفاده از آن را در بخش‌هایی فراهم می‌کند که فضای نصب محدود بوده و کنترل مکانیکی مستقیم مسیر روغن موردنیاز است.

این خانواده به عنوان Limit Directional Valve – Open Loop یا شیر کنترل جهت محدودکننده مدار باز معرفی شده است. برخلاف شیرهای بادی که برای تغییر وضعیت به فشار هوای پنوماتیک نیاز دارند، عملکرد این مدل با تحریک مکانیکی مستقیم انجام می‌شود. در نماد هیدرولیکی محصول نیز یک عملگر مکانیکی در یک سمت و فنر برگشت در سمت مقابل مشاهده می‌شود.

برای خرید شیر قطع کن دستی (کوچک)، بررسی حداکثر فشار قابل تحمل، ظرفیت عبور جریان، سایز اتصالات و نحوه عملکرد مکانیزم اهمیت زیادی دارد. انتخاب شیر کوچک‌تر از ظرفیت موردنیاز مدار می‌تواند به افزایش افت فشار و دمای روغن منجر شود.

عملکرد شیر قطع کن دستی کوچک چگونه است؟

ساختار این شیر بر پایه یک اسپول یا مکانیزم تغییر مسیر مکانیکی طراحی شده است. با اعمال نیروی مستقیم به قسمت تحریک‌کننده، وضعیت داخلی شیر تغییر می‌کند و مسیر روغن مطابق مدار تعریف‌شده باز یا مسدود می‌شود. پس از برداشتن نیروی مکانیکی، فنر داخلی شیر را به وضعیت اولیه بازمی‌گرداند.

این نوع طراحی برای سیستم‌هایی مناسب است که تغییر وضعیت شیر باید مستقیماً بر اثر حرکت یک قطعه، اهرم یا مکانیزم مکانیکی انجام شود. بنابراین استفاده از آن تنها به کنترل دستی توسط اپراتور محدود نیست و در برخی ماشین‌آلات می‌توان از حرکت مکانیکی مجموعه نیز برای تحریک شیر استفاده کرد.

وجود فنر برگشت از نظر ایمنی و کنترل مدار اهمیت دارد؛ زیرا پس از پایان فرمان، شیر بدون نیاز به عملگر ثانویه به وضعیت تعریف‌شده خود بازمی‌گردد.

جدول مشخصات فنی شیر قطع کن دستی S-59621232A

چرا ابعاد کوچک شیر اهمیت دارد؟

یکی از ویژگی‌های مهم مدل S-59621232A طراحی نسبتاً جمع‌وجور آن است. در تجهیزات هیدرولیکی خودروهای سنگین معمولاً فضای اطراف مخزن روغن، پمپ، PTO و مجموعه شیرها محدود است. استفاده از یک شیر کنترل کوچک امکان نصب در فضاهایی را فراهم می‌کند که شیرهای بزرگ‌تر محدودیت ایجاد می‌کنند.

البته کوچک‌بودن شیر نباید تنها معیار انتخاب باشد. سطح مقطع مسیر روغن باید توان عبور دبی موردنیاز سیستم را داشته باشد. اگر دبی پمپ از ظرفیت عبور شیر بیشتر باشد، اختلاف فشار در دو سمت شیر افزایش پیدا می‌کند و بخشی از انرژی سیستم به حرارت تبدیل می‌شود.

بررسی ظرفیت عبور جریان

در خانواده این شیر، دو نسخه با سایز 3/4 اینچ و 1 اینچ دیده می‌شود. برای نسخه 3/4 مقدار 110 و برای نسخه 1 اینچ مقدار 140 به‌عنوان ظرفیت جریان درج شده است. این تفاوت نشان می‌دهد انتخاب سایز اتصال مستقیماً با ظرفیت عبور روغن ارتباط دارد. در مدارهای با دبی بالاتر، استفاده از مسیر بزرگ‌تر می‌تواند افت فشار را کاهش دهد. در زمان خرید شیر قطع کن دستی (کوچک) بهتر است ابتدا دبی واقعی پمپ مشخص شود و سپس سایز شیر براساس دبی مدار، قطر شیلنگ و نوع مصرف‌کننده انتخاب شود.

حداکثر فشار 230 بار

حداکثر فشار درج‌شده برای این شیر 230 بار است. این عدد بیانگر محدوده فشار حداکثری محصول است و نباید بدون بررسی بیشتر به‌عنوان فشار کار دائم مدار در نظر گرفته شود.

اگر سیستم هیدرولیک در فشارهای بالا کار می‌کند، تنظیم شیر اطمینان و کنترل فشار لحظه‌ای مدار اهمیت زیادی دارد. شوک‌های فشاری می‌توانند حتی در سیستمی که فشار عادی آن پایین‌تر از 230 بار است، فشار لحظه‌ای بالایی ایجاد کنند.

در سیستم‌هایی که این شیر در کنار محصولات بغل گیربکس، پمپ هیدرولیک یا محصولات پشت گیربکس استفاده می‌شود، هماهنگی فشار کاری و دبی اجزای مدار اهمیت بیشتری پیدا می‌کند تا انتقال توان و کنترل جریان روغن بدون افت عملکرد یا فشار اضافی انجام شود.

تفاوت شیر قطع کن دستی با شیر قطع کن بادی

در شیر قطع کن دستی S-59621232A تغییر وضعیت مستقیماً با تحریک مکانیکی انجام می‌شود. بنابراین برای عملکرد آن به شیلنگ باد، شیر پنوماتیک یا فشار هوای خودرو نیاز نیست. این ساختار مزایایی مانند سادگی مدار فرمان، قطعات جانبی کمتر و عیب‌یابی ساده‌تر دارد. در مقابل، شیرهای بادی امکان کنترل از راه دور، مانند فرمان از داخل کابین، را فراهم می‌کنند. در نتیجه انتخاب میان شیر دستی و بادی باید براساس نحوه طراحی سیستم و محل کنترل آن انجام شود.

نکات فنی هنگام خرید شیر قطع کن دستی (کوچک)

پیش از سفارش شیر قطع کن دستی (کوچک) S-59621232A از شهر قطعات، علاوه بر کد محصول، باید سایز اتصال موردنیاز، دبی پمپ، حداکثر فشار مدار و نحوه تحریک مکانیکی شیر به‌دقت بررسی شود. همچنین فضای نصب باید به‌اندازه‌ای باشد که عملگر حرکت کامل داشته باشد و اسپول بدون گیرکردن تا انتهای کورس جابه‌جا شود.

تمیزی روغن هیدرولیک نیز نقش مستقیمی در عملکرد و عمر شیر دارد؛ ورود براده فلزی یا آلودگی به فضای بین اسپول و بدنه می‌تواند موجب گیرکردن شیر، تأخیر در برگشت، نشتی داخلی یا افزایش افت فشار شود. هنگام نصب نیز جهت پورت‌ها باید مطابق شماتیک هیدرولیکی محصول مشخص شود و نباید صرفاً براساس ظاهر بدنه نسبت به اتصال مسیرها اقدام کرد.

برای انتخاب دقیق‌تر این محصول، می‌توانید مشخصات فنی مدار هیدرولیک خود را در اختیار شهر قطعات قرار دهید تا مدل و سایز مناسب با شرایط کاری سیستم بررسی و انتخاب شود.
