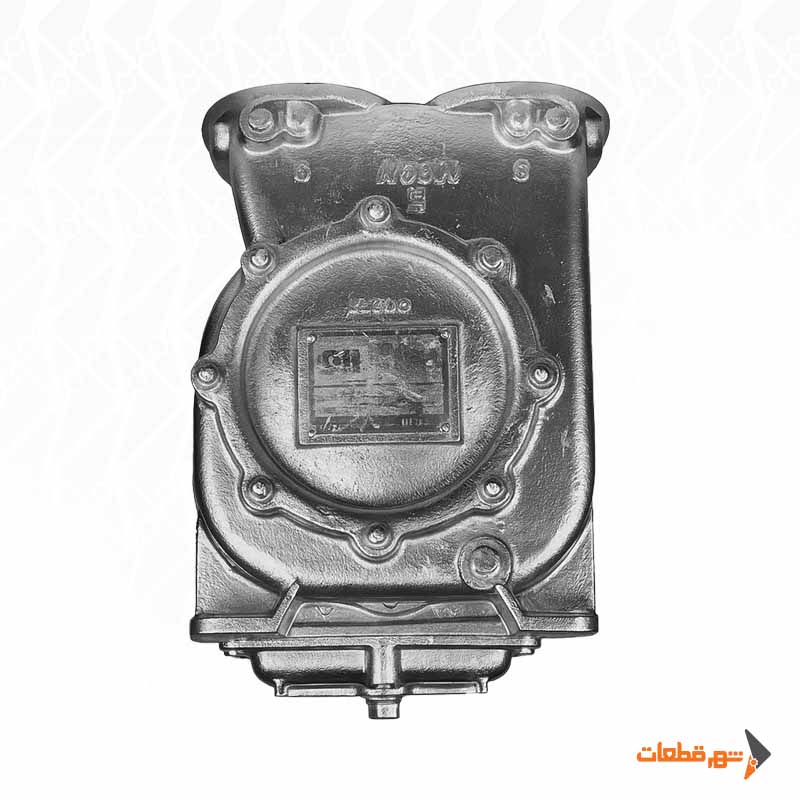

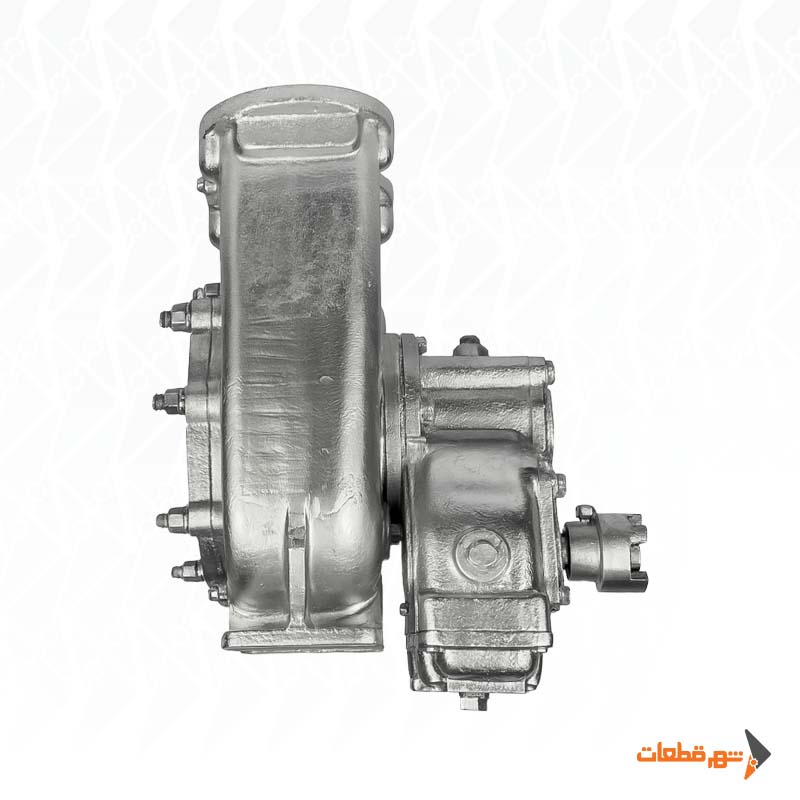

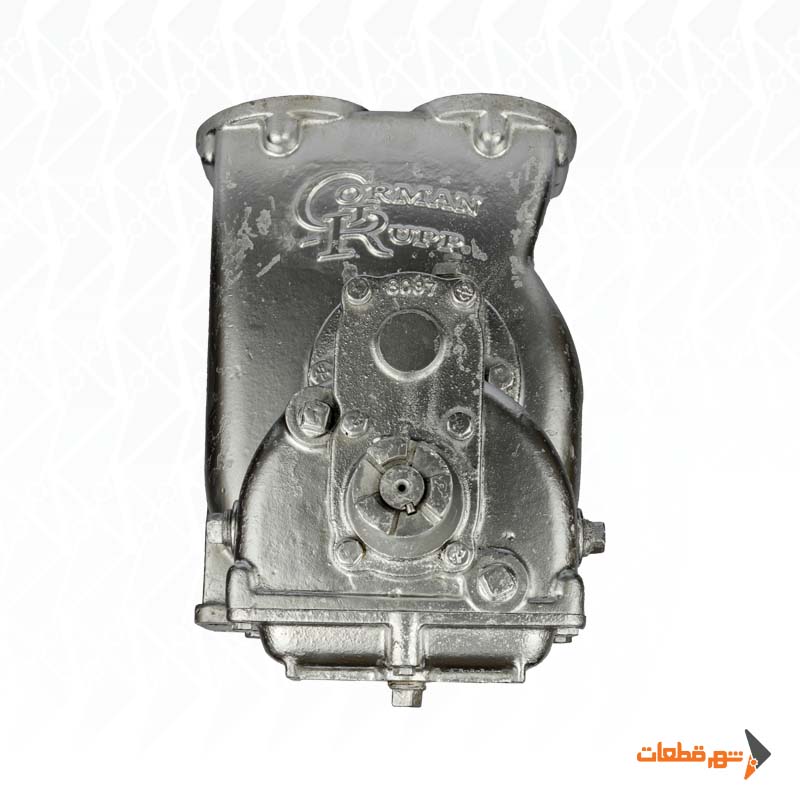

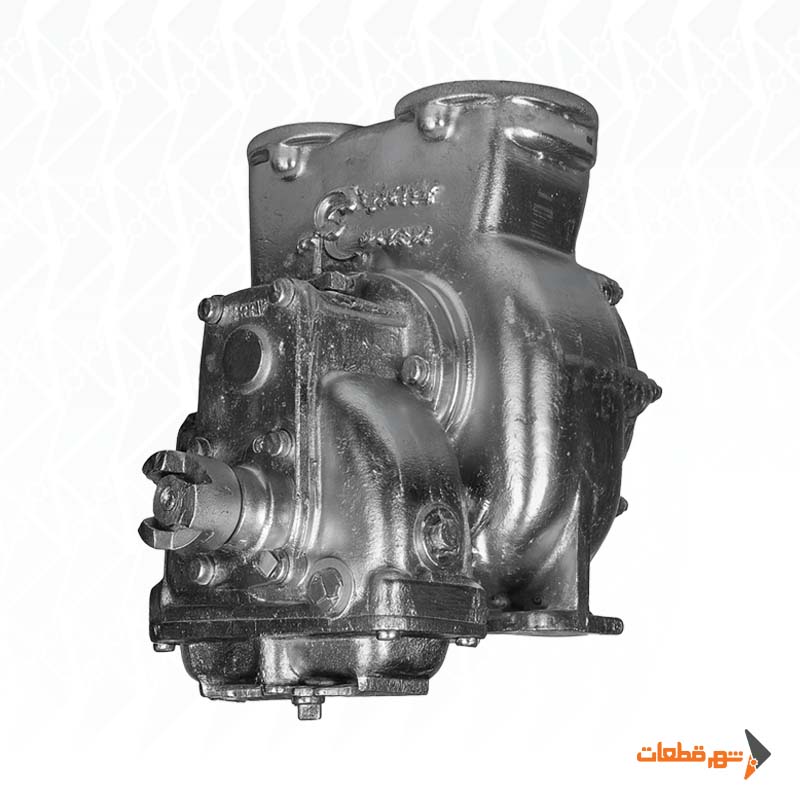

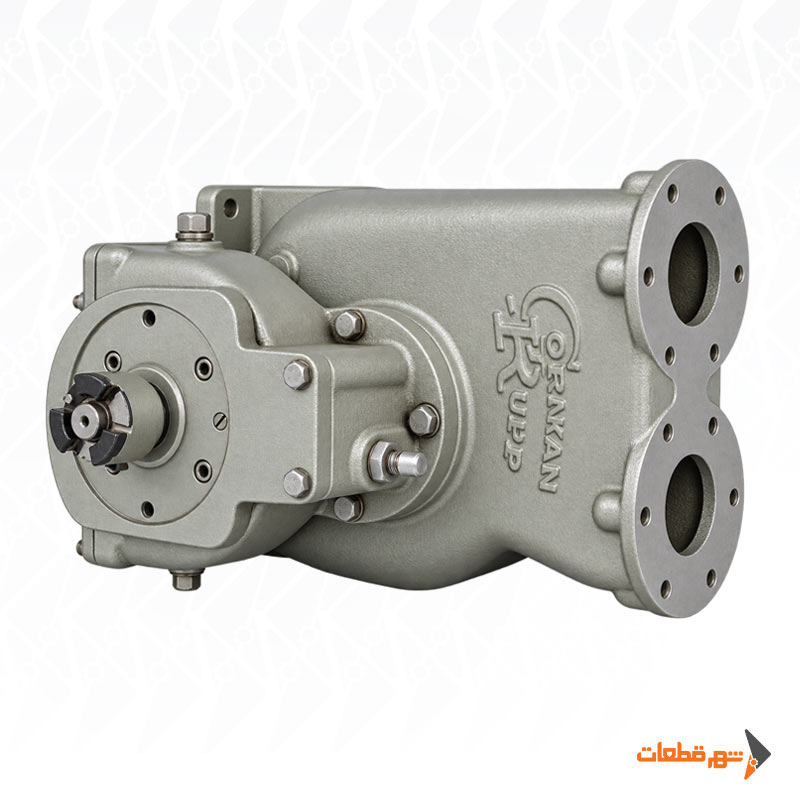

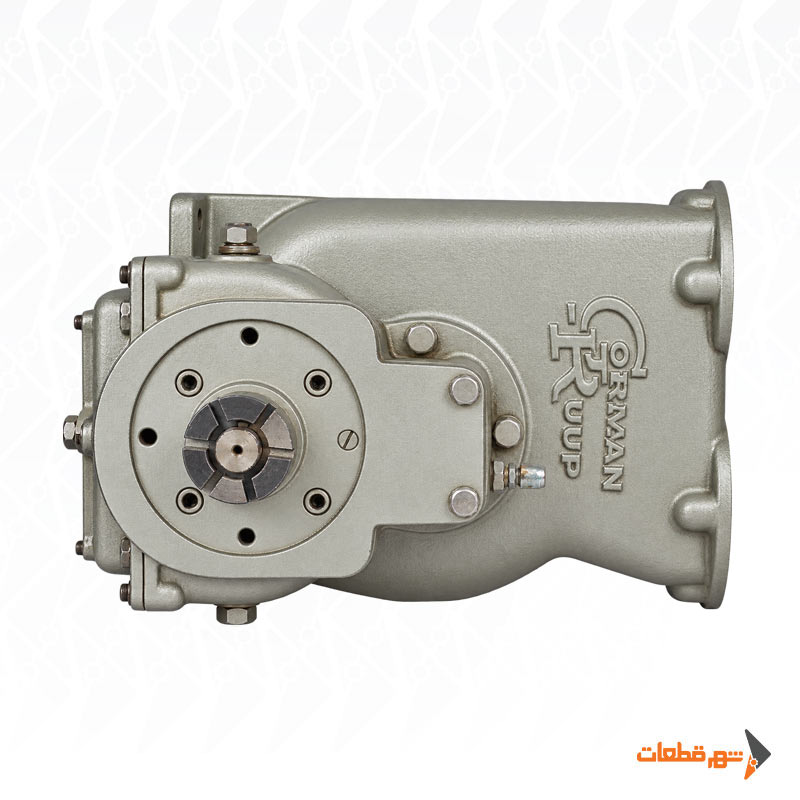

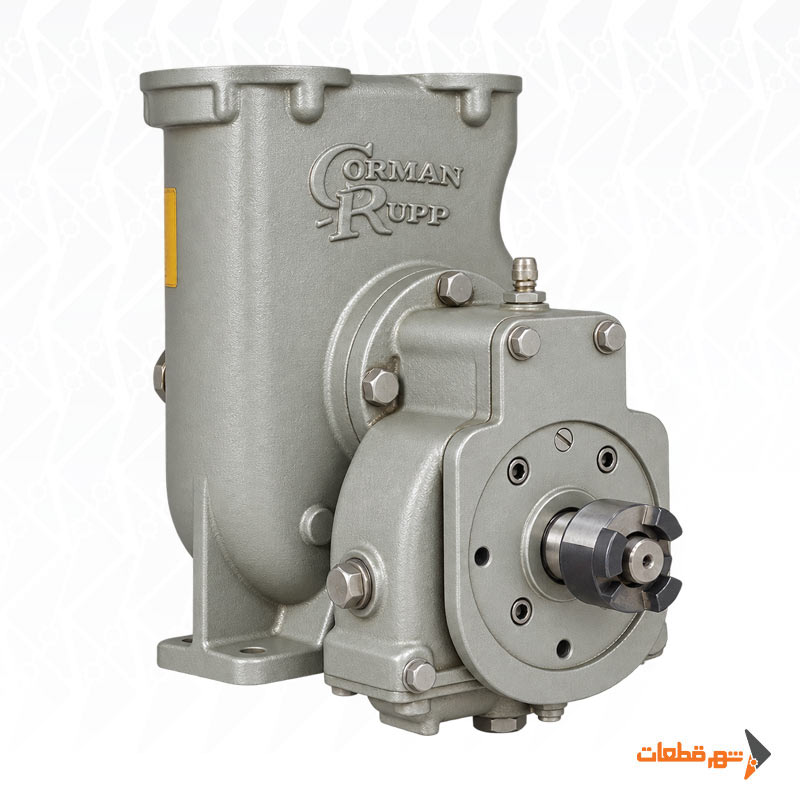

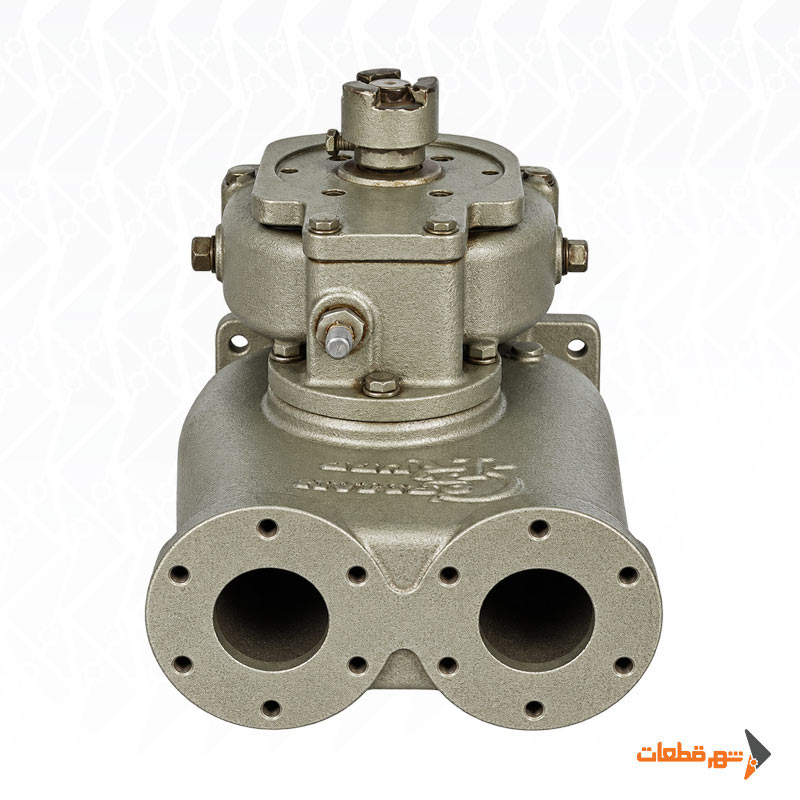

پمپ آب دوربالا یکی از تجهیزات پمپاژ مایعات است که برای انتقال آب در سیستمهای دارای محرک مناسب مورد استفاده قرار میگیرد. این محصول با ساختار دوربالا و بدنه آلومینیومی معرفی شده و برای کاربردهایی قابل بررسی است که به انتقال جریان آب در شرایط کاری مشخص نیاز دارند.

پمپ آب دوربالا با کد PH44-1401034A دارای کشور سازنده اعلامی آمریکا است. بدنه این محصول از آلومینیوم ساخته شده، اما جنس پروانه، شفت و سایر اجزای داخلی هنوز مشخص نشده است. همچنین نام سازنده و مدل کارخانه به تأیید نیاز دارند.

یکی از مهمترین ویژگیهای این محصول، عنوان High-Speed Water Pump است. در سیستمهای پمپاژ، سرعت دوران از عوامل مؤثر بر عملکرد پمپ محسوب میشود، اما میزان واقعی دبی، فشار و توان موردنیاز به طراحی داخلی و مشخصات فنی همان مدل بستگی دارد.

هنگام خرید پمپ آب دوربالا، بررسی نوع کاربرد، سرعت مجاز، ظرفیت پمپاژ، قطر اتصالات و مشخصات مجموعه محرک اهمیت زیادی دارد. انتخاب صحیح این پارامترها به عملکرد مناسب پمپ و جلوگیری از ایجاد شرایط کاری نامناسب کمک میکند.

مشخصات فنی پمپ آب دوربالا

پمپ آب دوربالا چگونه کار میکند؟

پمپ آب وظیفه انتقال انرژی از مجموعه محرک به سیال را برعهده دارد تا جریان آب در مسیر موردنظر ایجاد شود. روش انجام این فرآیند به طراحی داخلی پمپ بستگی دارد.

در خانواده پمپ‌های سانتریفیوژ، حرکت دورانی پروانه باعث انتقال انرژی به آب میشود. آب پس از ورود به بخش مکش، تحت تأثیر دوران پروانه قرار میگیرد و به سمت خروجی هدایت میشود.

در چنین ساختاری، سرعت دوران پروانه یکی از عوامل تأثیرگذار بر مشخصات عملکردی است. بااینحال، مقدار جریان و فشار تولیدشده به هندسه پروانه، طراحی پوسته و مقاومت سیستم لولهکشی نیز وابسته است.

برای محصول PH44-1401034A هنوز نوع دقیق مکانیزم پمپاژ تأیید نشده است. بنابراین عملکرد سانتریفیوژ در این بخش صرفاً بهعنوان توضیح یکی از خانوادههای مرجع ارائه شده و نباید مشخصه قطعی محصول در نظر گرفته شود.

منظور از پمپ آب دوربالا چیست؟

عبارت دوربالا یا High-Speed برای معرفی پمپ‌هایی استفاده میشود که با سرعت چرخش متناسب با طراحی خود فعالیت میکنند.

در تجهیزات پمپاژ، سرعت دوران میتواند بر دبی و فشار تولیدشده اثر بگذارد. با این حال، دوربالا بودن بهتنهایی نشاندهنده قدرت بیشتر یا فشار بالاتر نسبت به تمام پمپ‌های دیگر نیست.

برای مثال، در پمپ‌های سانتریفیوژ با پروانه مشخص، افزایش سرعت دوران در شرایط قابل مقایسه معمولاً موجب افزایش دبی و هد میشود. اما میزان واقعی این تغییر باید با استفاده از منحنی عملکرد همان پمپ ارزیابی شود.

نکته مهم دیگر، تفاوت میان دور نامی و حداکثر دور مجاز است. یک پمپ ممکن است در سرعت مشخصی دارای عملکرد نامی باشد، اما کارکرد مداوم در سرعت بالاتر از محدوده طراحی برای آن مجاز نباشد.

برای پمپ آب دوربالا کد PH44-1401034A، هنوز مقدار RPM نامی و حداکثر دور تأیید نشده است. بنابراین پیش از اتصال به محرک باید این اطلاعات از منبع اختصاصی سازنده بررسی شوند.

بدنه آلومینیومی پمپ آب دوربالا

یکی از مشخصات اصلی این محصول، استفاده از آلومینیوم در ساخت بدنه است.

آلومینیوم در ساخت بعضی پمپ‌های آب صنعتی و آتش‌نشانی مورد استفاده قرار میگیرد. یکی از ویژگیهای این متریال، وزن مخصوص کمتر آن نسبت به بسیاری از فلزات آهنی مانند چدن است که میتواند در طراحی برخی تجهیزات به کاهش وزن کمک کند.

در پمپ آب، پوسته وظیفه نگهداری اجزای داخلی و فراهم کردن مسیر جریان سیال را برعهده دارد. بنابراین دقت طراحی و سلامت سطوح داخلی بدنه بر عملکرد و آببندی مجموعه تأثیرگذار است.

مقاومت واقعی پوسته در برابر فشار به عواملی مانند گرید آلیاژ، ضخامت بدنه، طراحی هندسی و شرایط ساخت وابسته است.

برای PH44-1401034A گرید آلومینیوم هنوز مشخص نشده است. همچنین نمیتوان تنها براساس آلومینیومی بودن بدنه، فشار مجاز یا وزن قطعی محصول را تعیین کرد.

اهمیت جنس پروانه و شفت

در پمپ‌هایی که از مکانیزم پروانهای استفاده میکنند، پروانه و شفت از اجزای مهم انتقال انرژی به سیال هستند.

پروانه با دریافت حرکت دورانی، انرژی لازم را به آب منتقل میکند و شفت نیز وظیفه انتقال گشتاور از محرک به پروانه را برعهده دارد.

در خانوادههای مختلف پمپ آب، جنس پروانه ممکن است با جنس بدنه متفاوت باشد. برخی مدلها از پروانههای فلزی با آلیاژهای خاص استفاده میکنند و در بعضی نمونهها شفت از فولاد زنگنزن ساخته میشود.

بااینحال، این ترکیب متریال برای محصول موردنظر تأیید نشده است.

بنابراین برای پمپ آب دوربالا PH44-1401034A، تنها جنس بدنه آلومینیومی قابل ثبت براساس اطلاعات فعلی است و جنس شفت و پروانه باید پس از شناسایی مدل مشخص شوند.

دبی و فشار پمپ آب دوربالا

دو پارامتر اصلی در انتخاب پمپ آب، دبی خروجی (Flow Rate) و فشار یا هد پمپ (Head) هستند.

دبی نشان میدهد چه مقدار آب در واحد زمان جابهجا میشود. این مقدار معمولاً با واحد لیتر بر دقیقه یا مترمکعب بر ساعت بیان میشود.

هد پمپ نیز نشاندهنده میزان انرژی افزودهشده به واحد وزن سیال است و معمولاً با واحد متر ستون سیال مشخص میشود.

در سیستمهای پمپاژ، دبی و هد باید همزمان بررسی شوند؛ زیرا یک پمپ در تمام شرایط کاری، جریان و فشار ثابتی تولید نمیکند.

برای مثال، در بسیاری از پمپ‌های سانتریفیوژ با سرعت ثابت، افزایش مقاومت مدار باعث تغییر نقطه عملکرد و معمولاً کاهش جریان خروجی میشود.

به همین دلیل در انتخاب پمپ مناسب، تنها اطلاع از حداکثر دبی یا حداکثر فشار کافی نیست. بهتر است منحنی عملکرد پمپ (Pump Performance Curve) بررسی شود تا مشخص شود مجموعه در نقطه کاری موردنیاز چه عملکردی دارد.

برای محصول PH44-1401034A هنوز منحنی عملکرد اختصاصی موجود نیست و مقدار دبی و فشار نباید براساس پمپ‌های مشابه اعلام شود.

تفاوت فشار خروجی و هد پمپ

در مشخصات پمپ‌های آب، ممکن است فشار با واحد بار و هد با واحد متر بیان شود.

این دو پارامتر به یکدیگر مرتبط هستند، اما یکسان نیستند. تبدیل میان فشار و هد به چگالی سیال وابسته است.

از طرف دیگر، هد موردنیاز سیستم تنها به اختلاف ارتفاع میان مخزن و محل تخلیه محدود نمیشود. افت فشار ناشی از لولهها، زانوییها، شیرها و سایر تجهیزات نیز در تعیین نقطه کاری تأثیر دارد.

به همین دلیل، انتخاب پمپ دوربالا باید با توجه به مجموع مقاومت مسیر جریان انجام شود.

برای این محصول هنوز مقدار هد نامی و فشار خروجی تأیید نشده است؛ بنابراین امکان ارزیابی دقیق عملکرد بدون شناسایی مدل کارخانه وجود ندارد.

اهمیت شرایط مکش و جلوگیری از کاویتاسیون

یکی از مسائل مهم در عملکرد پمپ‌های آب، تأمین مناسب سیال در دهانه مکش است.

اگر فشار ورودی به اندازه کافی مناسب نباشد، ممکن است بخارشدن موضعی آب و ایجاد حبابهای بخار رخ دهد. این پدیده با عنوان کاویتاسیون (Cavitation) شناخته میشود و میتواند باعث افزایش صدا، لرزش، کاهش عملکرد و آسیب به اجزای داخلی پمپ شود.

شرایط مکش به عواملی مانند ارتفاع قرارگیری پمپ نسبت به سطح آب، قطر و طول لوله مکش، دمای سیال و مقاومت اتصالات وابسته است.

در پمپ‌هایی که با دور بالا فعالیت میکنند، بررسی شرایط مکش اهمیت ویژهای دارد؛ زیرا سرعت دوران و ظرفیت جریان میتوانند بر نیاز پمپ به فشار مناسب در ورودی تأثیر بگذارند.

برای مدل PH44-1401034A هنوز حداکثر ارتفاع مکش و مقدار NPSH موردنیاز مشخص نشده است. بنابراین این پارامترها باید در زمان طراحی سیستم با اطلاعات واقعی سازنده بررسی شوند.

سیستم هواگیری پمپ آب

در بعضی پمپ‌های آب، بهویژه نمونههایی که آب را از منبع پایینتر از محل نصب دریافت میکنند، وجود سیستم هواگیری اهمیت دارد.

در خانوادههای مختلف پمپ، روش هواگیری میتواند دستی، خودمکش یا وابسته به تجهیزات کمکی باشد.

در برخی پمپ‌های آتش‌نشانی نیز از مکانیزمهای اختصاصی برای تخلیه هوای مسیر مکش استفاده میشود تا شرایط ورود آب به مجموعه فراهم شود.

اما تمام پمپ‌های آب دوربالا دارای سیستم هواگیری مستقل نیستند.

برای این محصول، نوع سیستم هواگیری هنوز مشخص نشده است. بنابراین پیش از نصب باید روشن شود پمپ به پرکردن اولیه، تجهیز هواگیری خارجی یا آرایش مکش خاصی نیاز دارد یا خیر.

کاربرد پمپ آب دوربالا در تجهیزات صنعتی و آتش‌نشانی

پمپ‌های آب دوربالا بسته به طراحی و مشخصات فنی میتوانند در تجهیزات مختلف انتقال آب مورد استفاده قرار گیرند.

در سامانههای صنعتی، انتخاب پمپ بر اساس دبی، هد، شرایط نصب و ویژگیهای سیال انجام میشود.

در تجهیزات آتش‌نشانی نیز پمپ باید بتواند جریان آب را با فشار و ظرفیت موردنیاز تجهیزات مصرفکننده فراهم کند. در این کاربرد، مشخصات نازل، طول شیلنگ، افت فشار مسیر و توان محرک اهمیت زیادی دارند.

در خانواده محصولات تولیدکنندگان آمریکایی مانند Hale، Waterous و Darley، پمپ‌هایی با طراحی آلومینیومی و عملکردهای متفاوت وجود دارند.

بااینحال، معرفی این خانوادهها به معنی آن نیست که محصول PH44-1401034A حتماً یک پمپ آتش‌نشانی است.

کاربرد دقیق این محصول باید پس از شناسایی برند، مدل و منحنی عملکرد آن تعیین شود.

نوع محرک و انتقال توان به پمپ

پمپ آب برای فعالیت به منبع انرژی مناسب نیاز دارد.

در بعضی طراحیها، توان مکانیکی از طریق شفت و مجموعه انتقال قدرت به پمپ منتقل میشود. در نمونههای دیگر، الکتروموتور یا موتور احتراقی مستقل وظیفه تأمین توان را برعهده دارد.

در تجهیزات خودرویی و آتش‌نشانی، بسته به طراحی مجموعه، امکان استفاده از سامانههای انتقال قدرت مکانیکی نیز وجود دارد.

برای انتخاب محرک مناسب باید سرعت دوران، جهت چرخش، توان موردنیاز و نوع اتصال با مشخصات پمپ هماهنگ باشند.

در محصول PH44-1401034A هنوز نوع محرک و اتصال ورودی مشخص نشده است؛ بنابراین نمیتوان سازگاری آن را با یک PTO، الکتروموتور یا موتور خاص قطعی دانست.

تفاوت پمپ آب دوربالا با پمپ‌های هیدرولیک روغن

پمپ آب دوربالا و پمپ هیدرولیک روغن ممکن است هر دو از انرژی مکانیکی برای جابهجایی سیال استفاده کنند، اما کاربرد و شرایط طراحی آنها لزوماً یکسان نیست.

پمپ‌های هیدرولیک روغن معمولاً برای تأمین جریان روغن در مدارهای انتقال قدرت هیدرولیکی انتخاب میشوند. در مقابل، پمپ‌های آب برای انتقال آب در شرایط فشار، دبی و سیستم لولهکشی مشخص طراحی میشوند.

تفاوت نوع سیال میتواند بر انتخاب آببندی، جنس اجزای داخلی، طراحی مسیر مکش و شرایط روانکاری تأثیر بگذارد.

بنابراین پمپ آب دوربالا را نباید صرفاً به دلیل وجود شفت ورودی یا شباهت ظاهری، جایگزین یک پمپ هیدرولیک روغن کرد.

نکات نصب و نگهداری پمپ آب دوربالا

پیش از نصب، بدنه آلومینیومی، محل اتصالات و بخشهای قابل مشاهده باید از نظر آسیبدیدگی بررسی شوند.

مسیر مکش باید متناسب با ظرفیت پمپ طراحی شود تا محدودیت غیرمجاز در ورودی ایجاد نشود. همچنین اتصالات باید بهدرستی آببندی شوند تا از ورود هوا یا نشتی آب جلوگیری شود.

نوع سیال، دمای کارکرد و شرایط آببندی باید با مشخصات واقعی پمپ هماهنگ باشند.

در زمان راهاندازی اولیه، وضعیت هواگیری، جهت دوران، سرعت محرک و شرایط جریان باید مطابق دستورالعمل سازنده بررسی شوند.

کارکرد بدون آب در پمپ‌هایی که برای راهاندازی خشک طراحی نشدهاند میتواند باعث آسیب به آببندی و سایر اجزای داخلی شود.

پس از نصب نیز کنترل صدا، لرزش، نشتی، دمای مجموعه و شرایط خروجی آب برای ارزیابی عملکرد اهمیت دارد.

نکات مهم هنگام خرید پمپ آب دوربالا

هنگام خرید این محصول، اولین موضوع شناسایی کاربرد واقعی و مشخصات موردنیاز سیستم است.

دبی و فشار موردنیاز باید در نقطه کاری مشخص شوند. سپس لازم است سرعت مجاز، توان محرک، نوع اتصال و ابعاد دهانههای مکش و دهش با طراحی مجموعه تطبیق داده شوند.

اگر پمپ قرار است جایگزین نمونه قبلی شود، بررسی کد کارخانه و مقایسه مشخصات مکانیکی و عملکردی اهمیت زیادی دارد.

همچنین با توجه به کشور سازنده اعلامی آمریکا، بهتر است نام سازنده و محل تولید واقعی از طریق پلاک یا مدارک کالا بررسی شود.

کد PH44-1401034A شناسه داخلی محصول در شهر قطعات است و نباید بهعنوان شماره فنی رسمی کارخانه سازنده معرفی شود.

برای بررسی سازگاری و استعلام خرید، میتوانید مشخصات پمپ قبلی، عکس پلاک یا اطلاعات سیستم پمپاژ را در اختیار کارشناسان شهر قطعات قرار دهید.
