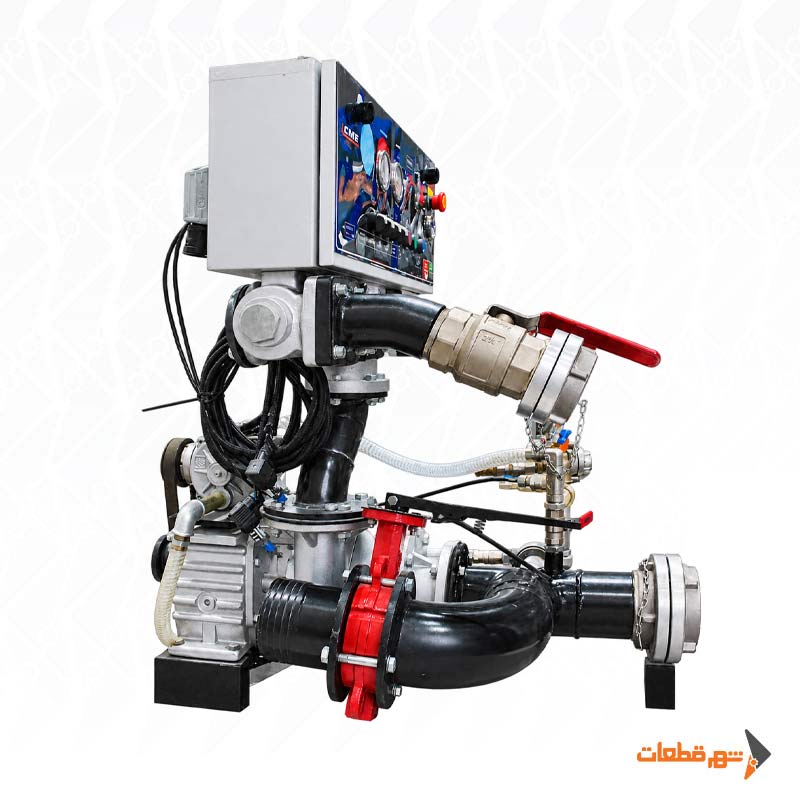

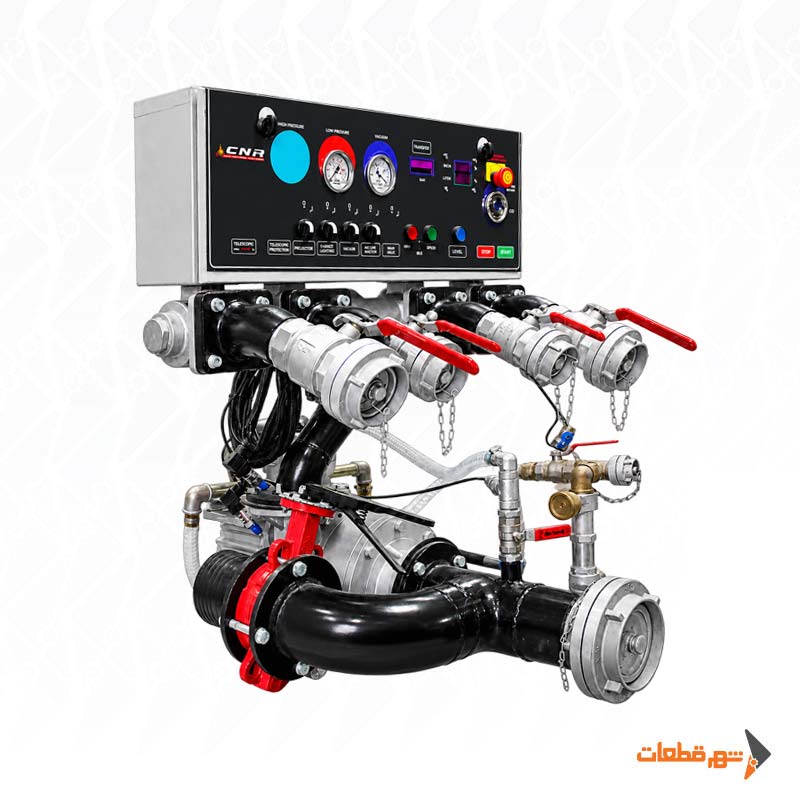

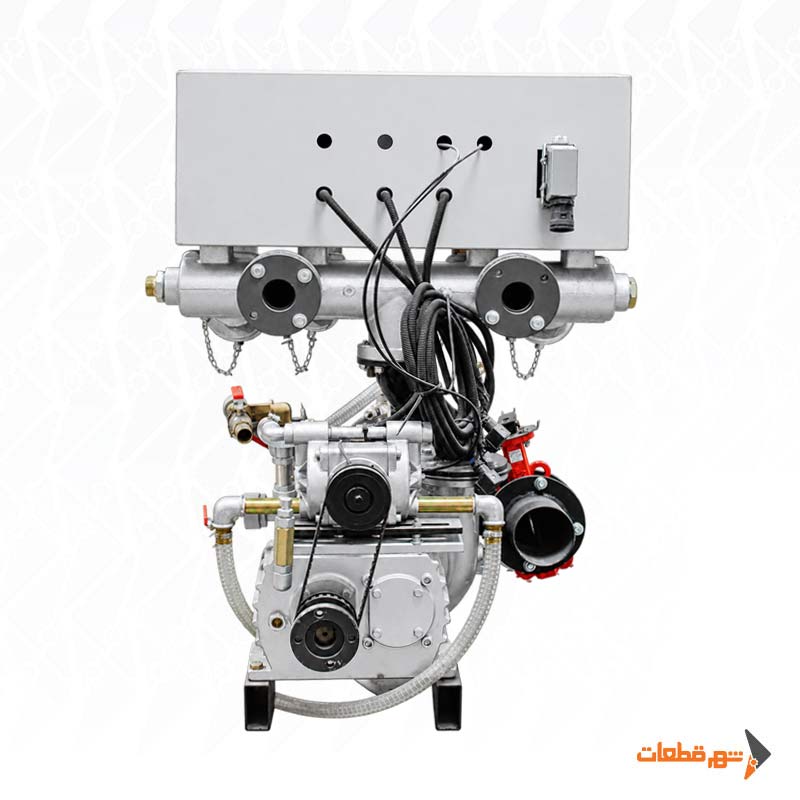

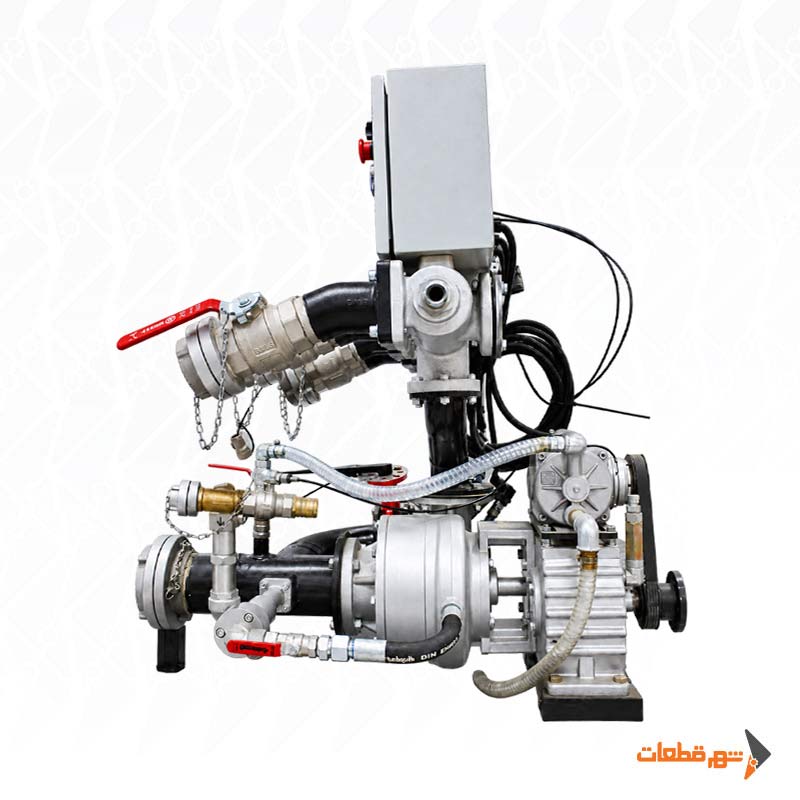

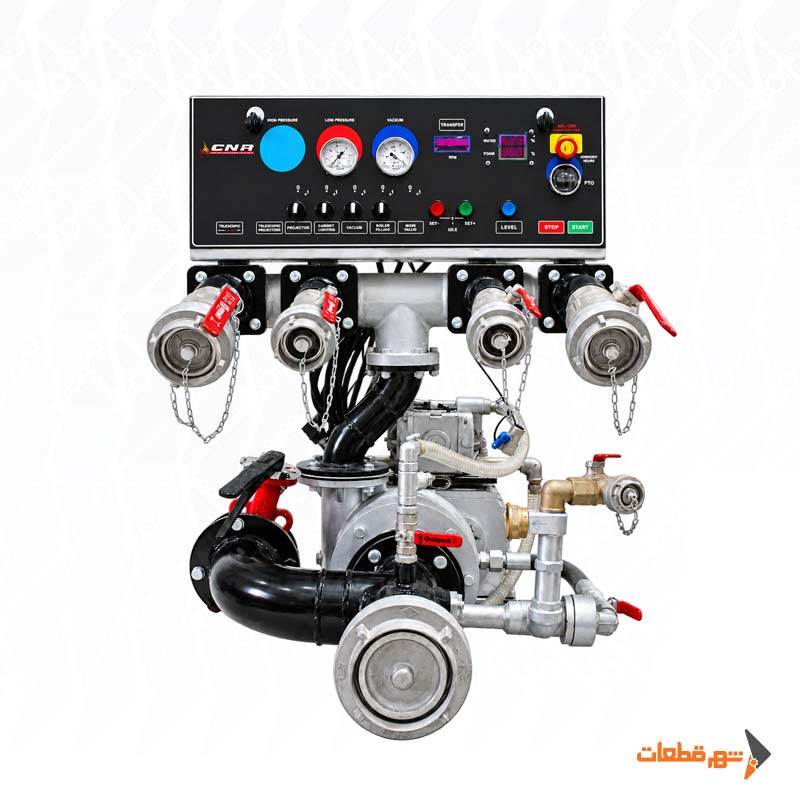

پمپ آتش نشانی 1500 از خانواده الکتروپمپ‌های سانتریفیوژ تک‌مرحله‌ای با آرایش End-Suction است که برای انتقال آب و ایجاد فشار در مدارهای آبرسانی و اطفای حریق مورد استفاده قرار می‌گیرد. در این ساختار، سیال از محور مرکزی پروانه وارد پمپ شده و پس از افزایش انرژی توسط پروانه، از مسیر حلزونی بدنه به خروجی هدایت می‌شود.

برای خرید پمپ آتش نشانی 1500، بررسی صرف توان موتور یا قطر اتصالات کافی نیست. نقطه عملکرد پمپ باید براساس دبی موردنیاز سیستم و فشار نهایی شبکه انتخاب شود. حداکثر هد این خانواده طبق اطلاعات فنی 92 متر و حداکثر دبی هیدرولیکی آن 45 مترمکعب بر ساعت اعلام شده است.

پمپ در دو سرعت 1450 و 2900 دور در دقیقه تولید می‌شود. تغییر دور مستقیماً بر دبی، هد و توان موردنیاز پمپ اثر دارد؛ بنابراین نسخه 1450 دور و 2900 دور را نمی‌توان بدون بررسی منحنی عملکرد جایگزین یکدیگر کرد.

جدول مشخصات فنی پمپ آتش نشانی 1500

نکته فنی: در اطلاعات ارسالی حداکثر دبی 45 m³/h، معادل حدود 750 لیتر در دقیقه ذکر شده است. بنابراین عدد «1500» در عنوان محصول نباید بدون اطلاعات تکمیلی به‌عنوان دبی 1500 لیتر در دقیقه تفسیر شود و می‌تواند نام یا شناسه تجاری محصول باشد.

ساختار End-Suction چه مزیتی دارد؟

در پمپ‌های End-Suction، ورودی آب به‌صورت محوری وارد مرکز پروانه می‌شود و خروجی معمولاً در جهت شعاعی از محفظه حلزونی خارج می‌شود. این آرایش یکی از ساختارهای متداول در پمپ‌های آبرسانی و سیستم‌های آتش‌نشانی است. سادگی مسیر جریان، دسترسی مناسب به مجموعه پروانه و شافت و امکان سرویس مکانیکی نسبتاً ساده از مزایای این طراحی است. در سیستم اطفای حریق، پمپ باید بتواند در نقطه طراحی، دبی و فشار موردنیاز شبکه را به‌طور پایدار تأمین کند. بنابراین عنوان End-Suction به‌تنهایی نشان‌دهنده مناسب‌بودن پمپ نیست و منحنی عملکرد باید با نیاز شبکه تطبیق داده شود.

بررسی دبی 45 مترمکعب بر ساعت

حداکثر دبی اعلام‌شده برای این مدل 45 مترمکعب بر ساعت است که تقریباً برابر با 750 لیتر در دقیقه است. این عدد حداکثر ظرفیت جریان در محدوده منحنی پمپ را نشان می‌دهد و الزاماً به این معنی نیست که پمپ در دبی 45 مترمکعب بر ساعت، هد 92 متر نیز تولید می‌کند. در پمپ‌های سانتریفیوژ، با افزایش دبی معمولاً هد کاهش پیدا می‌کند. بنابراین برای انتخاب صحیح پمپ آتش نشانی 1500 باید نقطه تقاطع دبی و هد موردنیاز روی منحنی واقعی پمپ بررسی شود.

هد 92 متر چه مفهومی دارد؟

بیشترین ارتفاع هیدرولیکی این خانواده 92 متر ستون آب اعلام شده است. هد پمپ بیانگر انرژی فشاری است که پمپ به سیال اضافه می‌کند و با فشار کاری شبکه ارتباط دارد. 92 متر ستون آب تقریباً معادل 9 بار فشار هیدرولیکی است؛ اما فشار واقعی در محل نازل یا مصرف‌کننده کمتر خواهد بود، زیرا بخشی از هد در مسیر لوله، زانوها، شیرها، شلنگ‌ها و اختلاف ارتفاع از بین می‌رود. به همین دلیل طراحی سیستم آتش‌نشانی باید براساس فشار موردنیاز در دورترین یا بحرانی‌ترین نقطه شبکه انجام شود.

بدنه چدنی GG25 و اجزای داخلی

طبق مشخصات فنی، محفظه حلزونی، قطعه واسطه و رینگ‌های سایشی محفظه از چدن JL1040 / GG25 ساخته شده‌اند. پروانه نیز از چدن GG25 ذکر شده است. این آلیاژ چدنی برای ساخت پوسته و قطعات بسیاری از پمپ‌های صنعتی استفاده می‌شود و از نظر استحکام مکانیکی و ماشین‌کاری شرایط مناسبی دارد.

در ساختار داخلی محصول:

• محفظه حلزونی: چدن JL1040/GG25
• قطعه واسطه: چدن JL1040/GG25
• رینگ‌های سایشی: چدن JL1040/GG25
• شافت: استیل
• پروانه: چدن GG25
• آب‌بندی: سیل مکانیکی
• پایه الکتروموتور: چدن JL1040/GG25

استفاده از رینگ سایشی مجزا اهمیت دارد، زیرا در صورت فرسایش ناحیه نزدیک پروانه، می‌توان قطعه سایشی را سرویس یا تعویض کرد و نیاز به تعویض کامل پوسته کاهش می‌یابد.

سیل مکانیکی در پمپ آتش نشانی

محور پمپ از داخل محفظه تحت فشار عبور می‌کند و باید محل عبور شافت به‌درستی آب‌بندی شود. در این مدل برای این بخش از Mechanical Seal یا سیل مکانیکی استفاده شده است. سلامت سیل مکانیکی برای جلوگیری از نشت آب در محل شافت اهمیت زیادی دارد. خشک‌کارکردن پمپ، افزایش دما، ضربه مکانیکی یا ذرات جامد می‌توانند عمر آب‌بند را کاهش دهند. نشتی مداوم از محل شافت، یکی از نشانه‌هایی است که باید قبل از ادامه کار پمپ بررسی شود.

تفاوت مدل 1450 و 2900 دور

این خانواده در دو سرعت 1450 و 2900 دور در دقیقه تولید می‌شود. سرعت دوران یکی از پارامترهای اصلی در رفتار پمپ سانتریفیوژ است. نسخه 2900 دور معمولاً می‌تواند هد و دبی بیشتری را در ابعاد مشابه ایجاد کند، اما سرعت بالاتر می‌تواند شرایط مکش، استهلاک و حساسیت سیستم به کاویتاسیون را نیز تغییر دهد. نسخه 1450 دور برای برخی کاربری‌ها با کارکرد طولانی، صدای کمتر یا شرایط هیدرولیکی متفاوت مناسب‌تر است.

در زمان خرید پمپ آتش نشانی 1500 باید دور موردنیاز از روی منحنی عملکرد و شرایط واقعی سیستم تعیین شود، نه صرفاً براساس بالاتر بودن عدد دور.

فشار کاری 16 بار

حداکثر فشار کاری اعلام‌شده برای این پمپ 16 بار است. این مقدار به ظرفیت مکانیکی بدنه و مجموعه پمپ مربوط است و نباید با فشار خروجی واقعی در همه نقاط منحنی اشتباه گرفته شود.

تمام تجهیزات متصل به پمپ، از جمله فلنج‌ها، شیرها، لوله‌ها و شیلنگ‌ها نیز باید از نظر کلاس فشار با سیستم سازگار باشند.

در شبکه آتش‌نشانی، افزایش ناگهانی فشار و ضربه قوچ نیز باید کنترل شود؛ زیرا فشار لحظه‌ای می‌تواند از فشار پایدار سیستم بیشتر شود.

کاربرد پمپ آتش نشانی 1500

این الکتروپمپ علاوه بر سیستم‌های اطفای حریق، برای کاربردهایی مانند انتقال و تصفیه آب، آبیاری و کشاورزی، تأسیسات گرمایشی و سرمایشی و استخرها نیز قابل استفاده است. با این حال، در کاربرد آتش‌نشانی انتخاب باید براساس محاسبات شبکه انجام شود. دبی نازل‌ها یا مانیتورها، فشار موردنیاز، افت مسیر و ارتفاع ساختمان یا محل مصرف از پارامترهای اصلی انتخاب هستند.

نکات مهم هنگام خرید پمپ آتش نشانی 1500

قبل از انتخاب این محصول، ابتدا دبی و فشار موردنیاز شبکه مشخص شود. سپس نقطه عملکرد با منحنی پمپ تطبیق داده شده و دور مناسب 1450 یا 2900 rpm تعیین شود. در بخش مکش نیز قطر لوله، طول مسیر، تعداد زانوها و ارتفاع مکش اهمیت دارند. محدودیت در ورودی پمپ می‌تواند باعث افت فشار در چشم پروانه و ایجاد کاویتاسیون شود.

همچنین باید موارد زیر بررسی شوند:

پیش از انتخاب پمپ آتش‌نشانی، بررسی چند مشخصه فنی ضروری است تا پمپ انتخاب‌شده با شرایط واقعی شبکه و تجهیزات آتش‌نشانی هماهنگ باشد.

مهم‌ترین مواردی که باید بررسی شوند عبارت‌اند از:

• دبی واقعی موردنیاز سیستم

• هد دینامیکی کل شبکه

• دور کاری موتور

• توان مناسب الکتروموتور

• شرایط مکش پمپ

• قطر ورودی و خروجی

• فشار کاری شبکه

• شرایط نصب و تهویه الکتروموتور

• وضعیت و مشخصات Mechanical Seal

• سازگاری شیرها، لوله‌ها و سایر تجهیزات با فشار سیستم

در انتخاب پمپ آتش‌نشانی، بررسی این موارد به‌صورت جداگانه کافی نیست و باید عملکرد کل سیستم در نظر گرفته شود. برای مثال، اگر دبی و هد پمپ مناسب باشند اما مسیر مکش محدود باشد، عملکرد پمپ می‌تواند دچار افت شده و احتمال ایجاد کاویتاسیون افزایش پیدا کند.

همچنین توان الکتروموتور باید متناسب با نقطه کاری واقعی پمپ انتخاب شود تا در شرایط بهره‌برداری، موتور تحت اضافه‌بار قرار نگیرد. قطر لوله‌های ورودی و خروجی و فشار مجاز سایر محصولات آتش‌نشانی نیز باید با فشار تولیدی پمپ هماهنگ باشند.

در شهر قطعات توصیه می‌شود پیش از سفارش پمپ، دبی، هد، فشار شبکه، شرایط مکش و توان موتور به‌صورت یک مجموعه بررسی شوند تا پمپ انتخاب‌شده بتواند در نقطه کاری مناسب و با پایداری بیشتری فعالیت کند.
