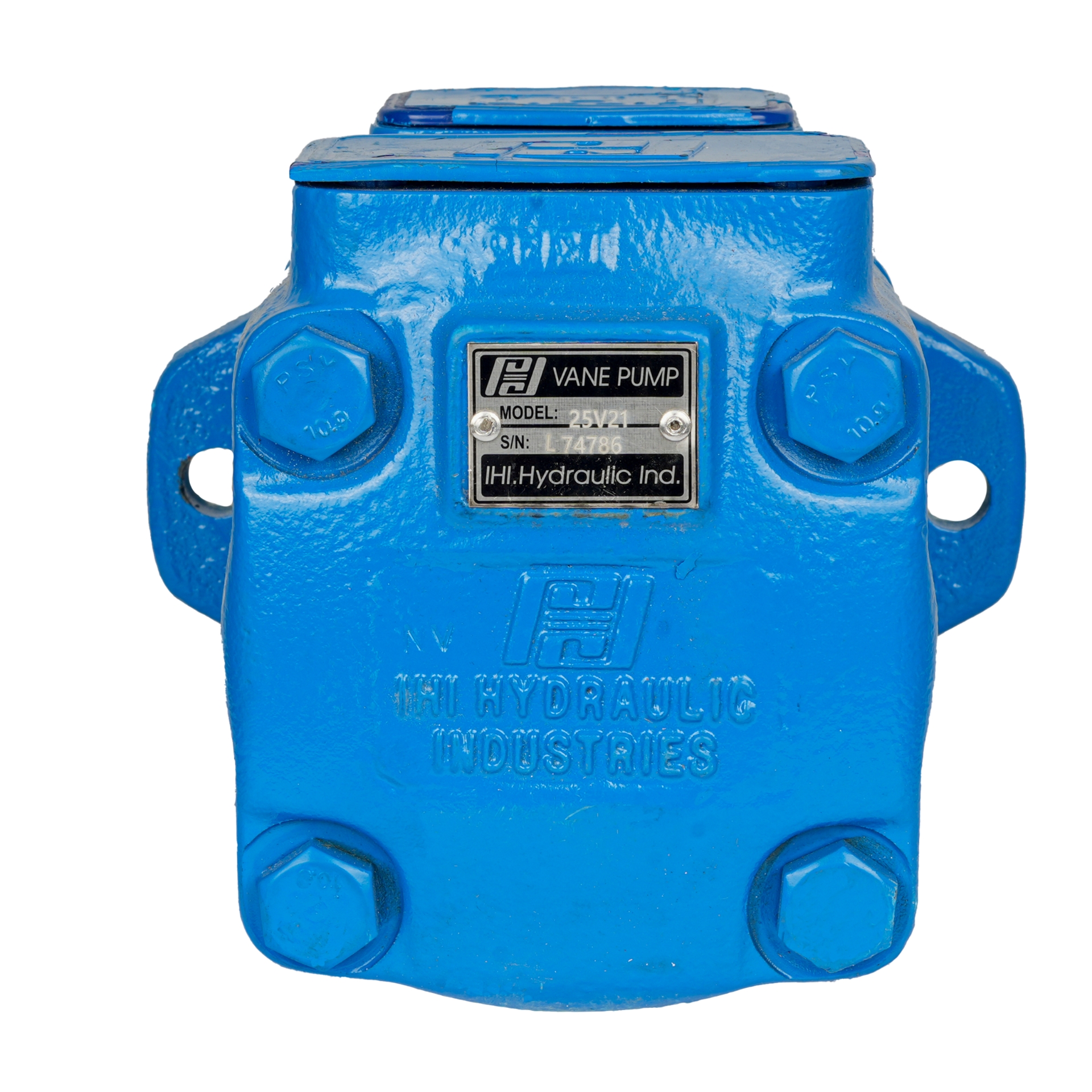

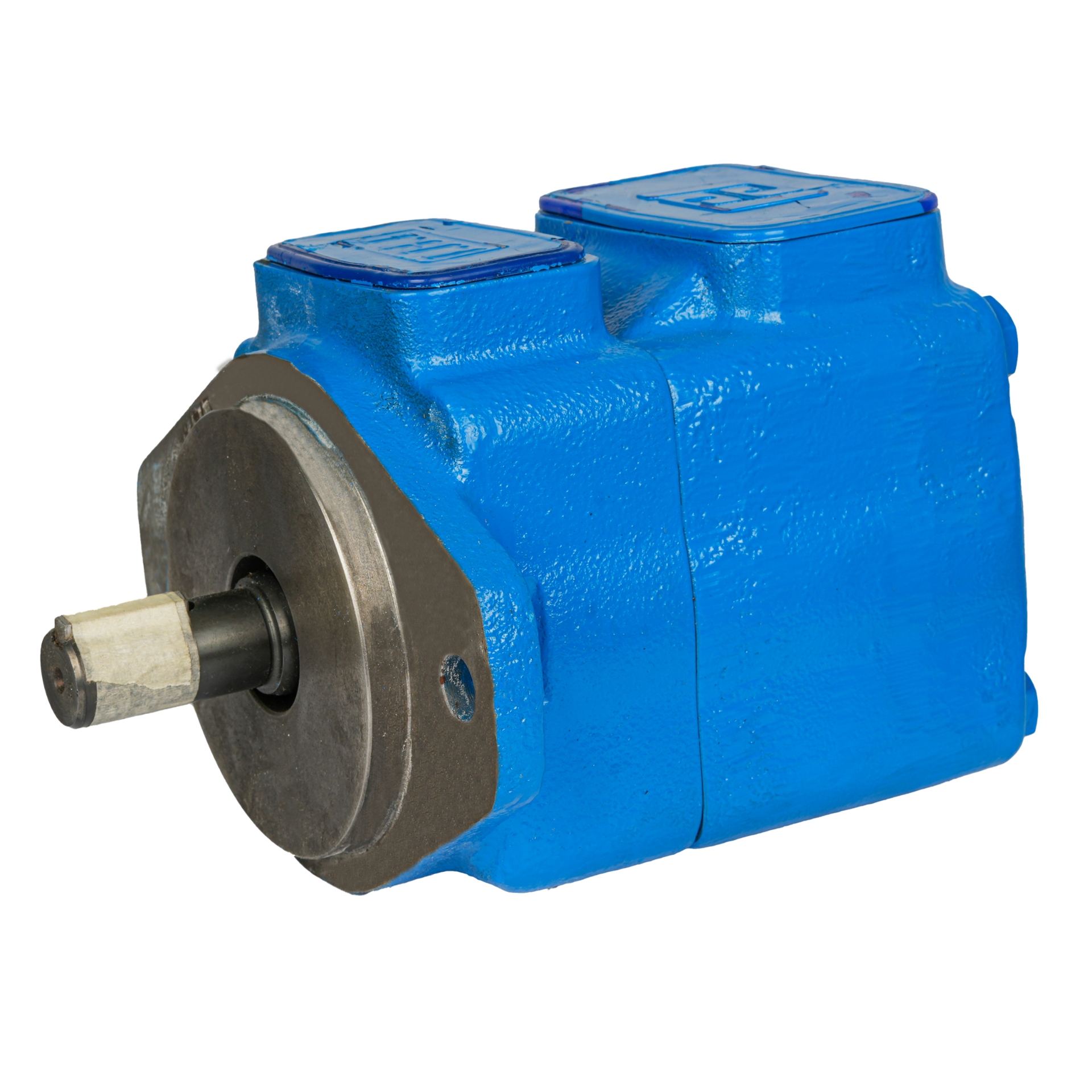

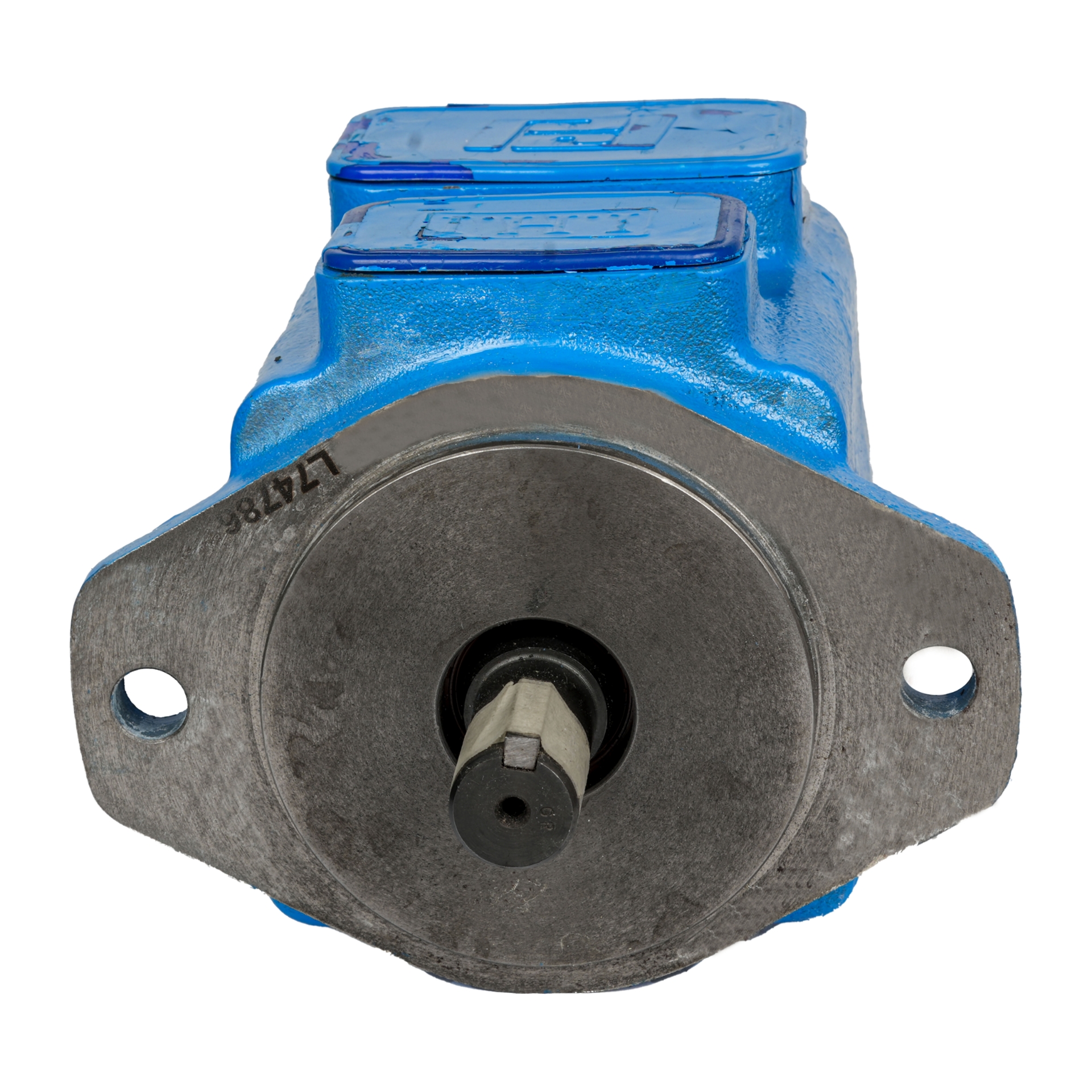

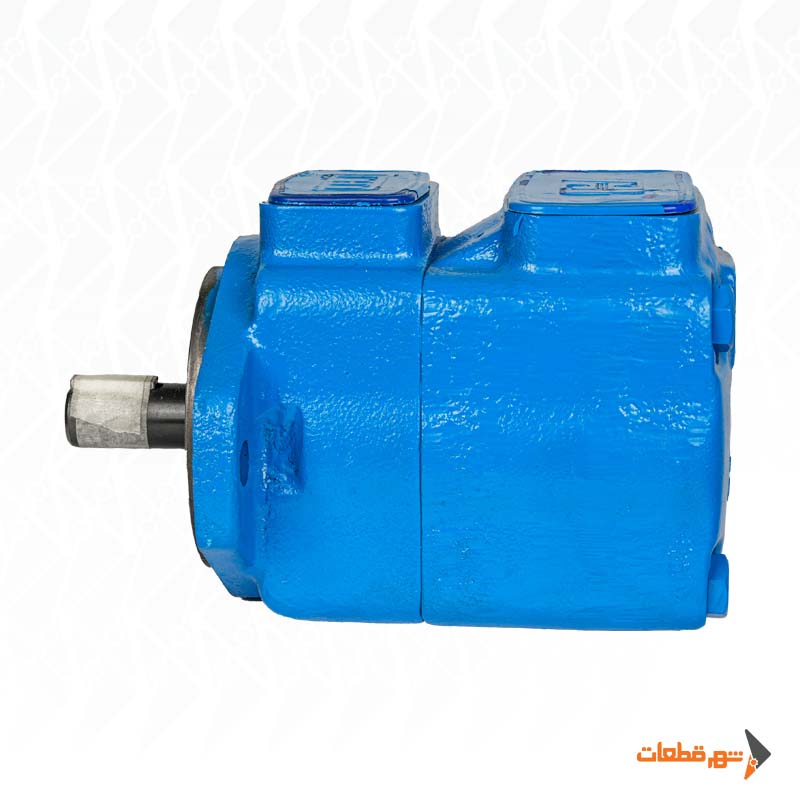

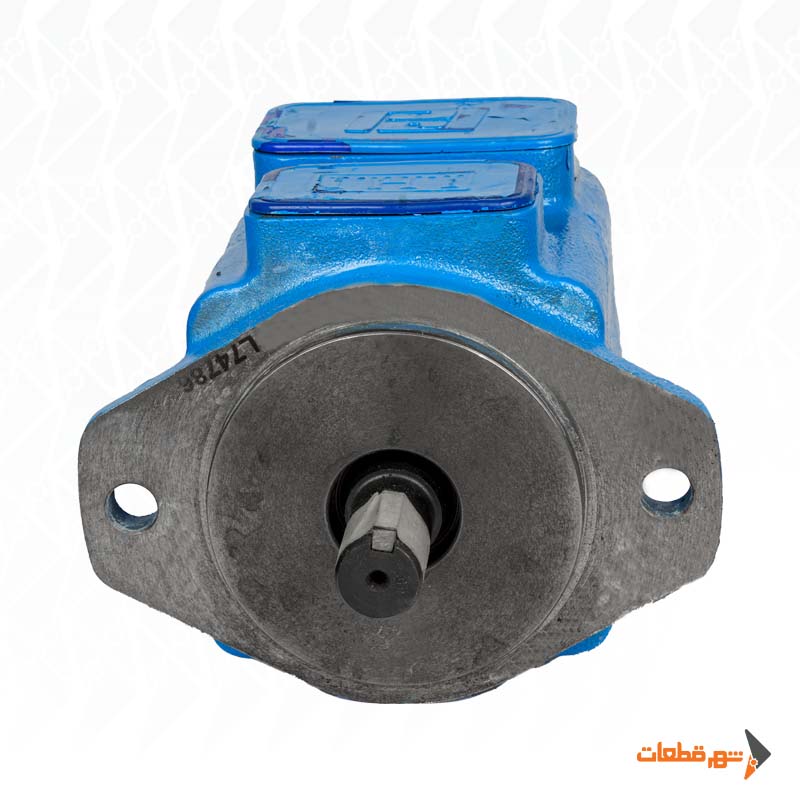

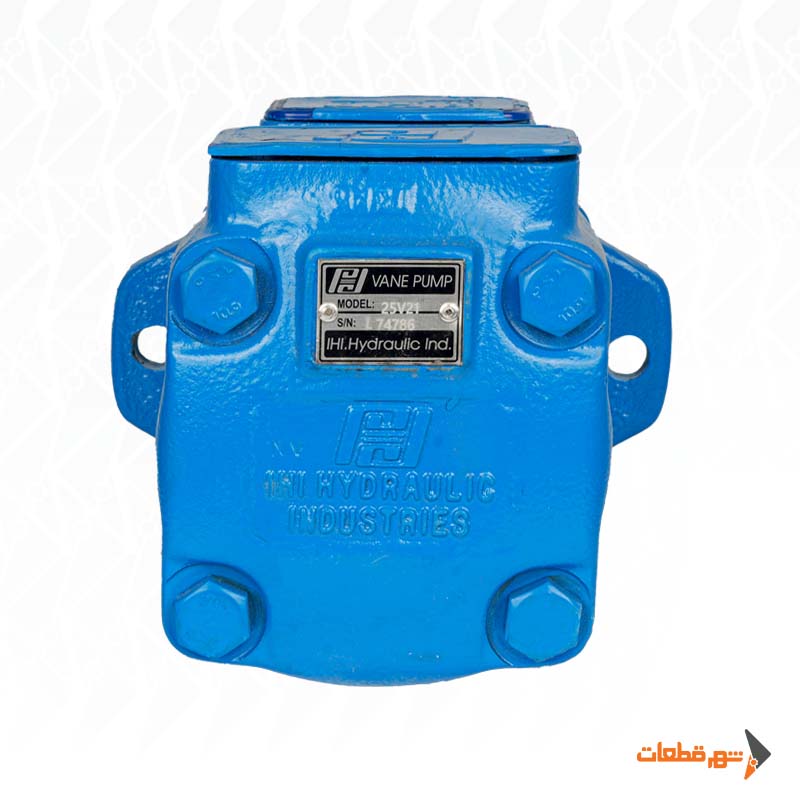

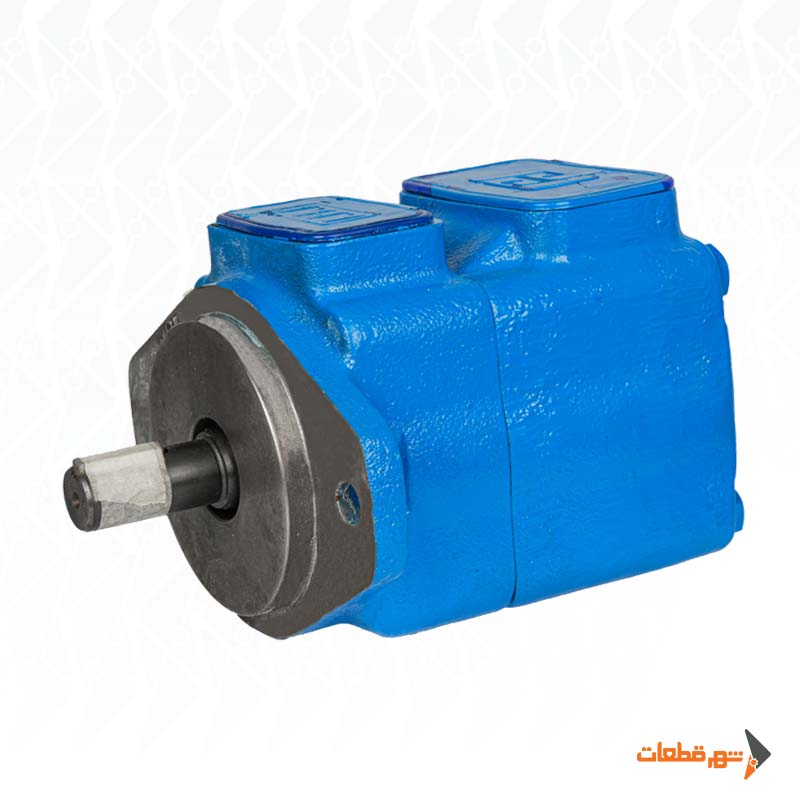

پمپ کارتریج 21 گالن سه تیکه مدل 25V21 یک پمپ هیدرولیک پره‌ای کارتریجی است که برای تأمین جریان روغن در مدارهای هیدرولیکی صنعتی، ماشین‌آلات، تجهیزات کارگاهی و برخی سیستم‌های خودرویی استفاده می‌شود. طراحی کارتریجی این محصول باعث می‌شود مجموعه داخلی شامل روتور، پره‌ها و رینگ بادامکی به‌صورت یک واحد قابل‌سرویس در اختیار تعمیرکار قرار گیرد.

حجم جابه‌جایی این پمپ برابر با ۶۶ سانتی‌متر مکعب در هر دور است. براساس نتایج آزمایش در سرعت ۱۵۰۰ دور در دقیقه، دبی پمپ در فشار پایین حدود ۹۹ لیتر در دقیقه بوده و با افزایش فشار تا ۱۷۵ بار، دبی خروجی به حدود ۸۸ لیتر در دقیقه می‌رسد. این کاهش دبی در فشارهای بالاتر، نتیجه افزایش نشتی داخلی و تغییر راندمان حجمی پمپ است.

در خرید پمپ کارتریج 21 گالن سه تیکه باید علاوه بر ظرفیت اسمی، فشار موردنیاز، توان محرک، جهت چرخش، نوع شافت، فلنچ اتصال و شرایط روغن بررسی شوند.

مشخصات فنی پمپ کارتریج ۲۱ گالن

عملکرد پمپ کارتریج 21 گالن سه تیکه

در پمپ‌های پره‌ای، روتور دارای شیارهایی است که پره‌ها داخل آن حرکت می‌کنند. با چرخش روتور، پره‌ها تحت تأثیر نیروی گریز از مرکز و فشار روغن به سطح داخلی رینگ متصل می‌شوند. تغییر حجم محفظه‌های میان پره‌ها موجب مکش روغن از ورودی و انتقال آن به خروجی می‌شود.

عبارت «۲۱ گالن» نام سایز متداول این کارتریج است. حجم جابه‌جایی واقعی آن ۶۶ سی‌سی در هر دور بوده و دبی نهایی به سرعت دوران، فشار سیستم، ویسکوزیته روغن و وضعیت داخلی پمپ بستگی دارد.

ساختار سه تیکه نیز معمولاً امکان بازکردن بخش‌های اصلی، بررسی کارتریج و سرویس آسان‌تر مجموعه را فراهم می‌کند. بااین‌حال، مونتاژ مجدد باید با رعایت جهت صفحات، گشتاور پیچ‌ها و تمیزی کامل قطعات انجام شود.

مزایای خرید پمپ کارتریج ۲۱ گالن

جریان روغن یکنواخت

ساختار پره‌ای معمولاً جریان نرم‌تر و ضربان کمتری نسبت به برخی پمپ‌های دنده‌ای ایجاد می‌کند. این ویژگی برای مدارهایی که به حرکت یکنواخت جک یا عملکرد کنترل‌شده شیرها نیاز دارند، اهمیت دارد.

عملکرد در فشارهای مختلف

طبق اطلاعات آزمایش، این مدل در فشار ۷ تا ۱۷۵ بار آزمایش شده است. در فشار ۱۷۵ بار، دبی حدود ۸۸ لیتر در دقیقه و توان مصرفی حدود ۳۲ کیلووات ثبت شده است. بنابراین الکتروموتور یا محرک باید توان کافی برای شرایط واقعی مدار داشته باشد.

قابلیت سرویس کارتریج

در بسیاری از پمپ‌های کارتریجی، امکان تعویض مجموعه داخلی بدون تعویض کامل بدنه وجود دارد. این ویژگی می‌تواند هزینه تعمیرات و زمان توقف دستگاه را کاهش دهد؛ مشروط بر اینکه بدنه، شافت و سطوح آب‌بندی سالم باشند.

صدای کاری کنترل‌شده

پمپ‌های پره‌ای در صورت نصب صحیح، استفاده از روغن مناسب و نبود هوا در مسیر مکش، معمولاً صدای کاری کنترل‌شده‌ای دارند. افزایش صدا می‌تواند نشانه کاویتاسیون، ورود هوا یا خرابی کارتریج باشد.

کاربردهای پمپ کارتریج ۲۱ گالن سه تیکه

این پمپ با توجه به مشخصات مدار می‌تواند در تجهیزات زیر استفاده شود:

• یونیت‌های هیدرولیک صنعتی
• دستگاه‌های پرس و فرم‌دهی
• ماشین‌آلات تزریق و تولید
• تجهیزات بالابر و جابه‌جایی
• سیستم‌های گردش روغن پرفشار
• ماشین‌آلات کارگاهی
• تجهیزات کشاورزی و راه‌سازی
• جایگزینی پمپ‌های پره‌ای هم‌سایز

پیش از نصب، باید فشار کاری، دبی موردنیاز، نوع فلنچ، شافت و جهت چرخش با پمپ قبلی تطبیق داده شوند.

راهنمای انتخاب و خرید پمپ کارتریج 21 گالن سه تیکه

توان محرک را محاسبه کنید

افزایش فشار باعث افزایش توان مصرفی پمپ می‌شود. براساس جدول، توان موردنیاز در فشار ۱۴۰ بار حدود ۲۶ کیلووات و در فشار ۱۷۵ بار حدود ۳۲ کیلووات است. انتخاب الکتروموتور ضعیف‌تر می‌تواند موجب افت دور، افزایش جریان برق و داغ‌شدن موتور شود.

سرعت دوران را کنترل کنید

اطلاعات دبی ارائه‌شده براساس سرعت ۱۵۰۰ دور در دقیقه است. تغییر سرعت ورودی، دبی خروجی را نیز تغییر می‌دهد. کارکرد خارج از محدوده مجاز سازنده می‌تواند عمر پره‌ها و یاتاقان‌ها را کاهش دهد.

روغن مناسب استفاده کنید

آزمایش این مدل با روغن ISO VG 46 در دمای ۴۰ درجه انجام شده است. استفاده از روغن بسیار غلیظ یا رقیق، راندمان و کیفیت روغن‌کاری مجموعه کارتریج را تغییر می‌دهد.

مسیر مکش را بررسی کنید

شیلنگ مکش باید کوتاه، دارای قطر مناسب و بدون گرفتگی باشد. محدودیت در ورودی باعث کاویتاسیون، صدای زوزه، لرزش و خوردگی سریع پره‌ها خواهد شد.

نکات نصب و نگهداری

پیش از روشن‌کردن سیستم، داخل پمپ و خط مکش را با روغن مناسب پر کنید. پمپ نباید به‌صورت خشک راه‌اندازی شود. پس از نصب، سیستم در فشار پایین روشن و کاملاً هواگیری شود.

سطح روغن، وضعیت فیلتر، دمای مخزن، نشتی اتصالات و صدای پمپ باید به‌صورت دوره‌ای کنترل شوند. روغن آلوده یکی از مهم‌ترین عوامل سایش پره‌ها، روتور و رینگ کارتریج است.

سؤالات متداول

دبی پمپ کارتریج ۲۱ گالن چقدر است؟

در دور ۱۵۰۰، دبی پمپ از حدود ۹۹ لیتر در دقیقه در فشار ۷ بار تا حدود ۸۸ لیتر در دقیقه در فشار ۱۷۵ بار متغیر است.

حجم جابه‌جایی این پمپ چقدر است؟

حجم جابه‌جایی مدل 25V21 برابر با ۶۶ سانتی‌متر مکعب در هر دور است.

چه روغنی برای این پمپ مناسب است؟

اطلاعات آزمایش براساس روغن هیدرولیک ISO VG 46 در دمای ۴۰ درجه ارائه شده است. روغن نهایی باید با شرایط محیط و توصیه سازنده هماهنگ باشد.

چرا دبی پمپ با افزایش فشار کاهش پیدا می‌کند؟

با افزایش فشار، نشتی داخلی پمپ بیشتر می‌شود و راندمان حجمی کاهش می‌یابد؛ در نتیجه دبی واقعی کمتر خواهد شد.

آیا امکان تعویض کارتریج وجود دارد؟

در صورت سالم‌بودن بدنه و شافت، معمولاً امکان سرویس یا تعویض مجموعه کارتریج وجود دارد. این کار باید توسط تعمیرکار متخصص انجام شود.

جمع‌بندی

پمپ کارتریج ۲۱ گالن سه‌تکه مدل 25V21، با حجم جابه‌جایی ۶۶ سی‌سی در هر دور و حداکثر دبی حدود ۹۹ لیتر در دقیقه، برای مدارهای هیدرولیکی صنعتی طراحی شده است. این محصول در شهر قطعات به‌عنوان یکی از تجهیزات کاربردی در مجموعه پمپ‌های هیدرولیک عرضه می‌شود. عملکرد مناسب آن به انتخاب صحیح توان محرک، کنترل فشار، استفاده از روغن استاندارد و تأمین مکش مناسب وابسته است.
