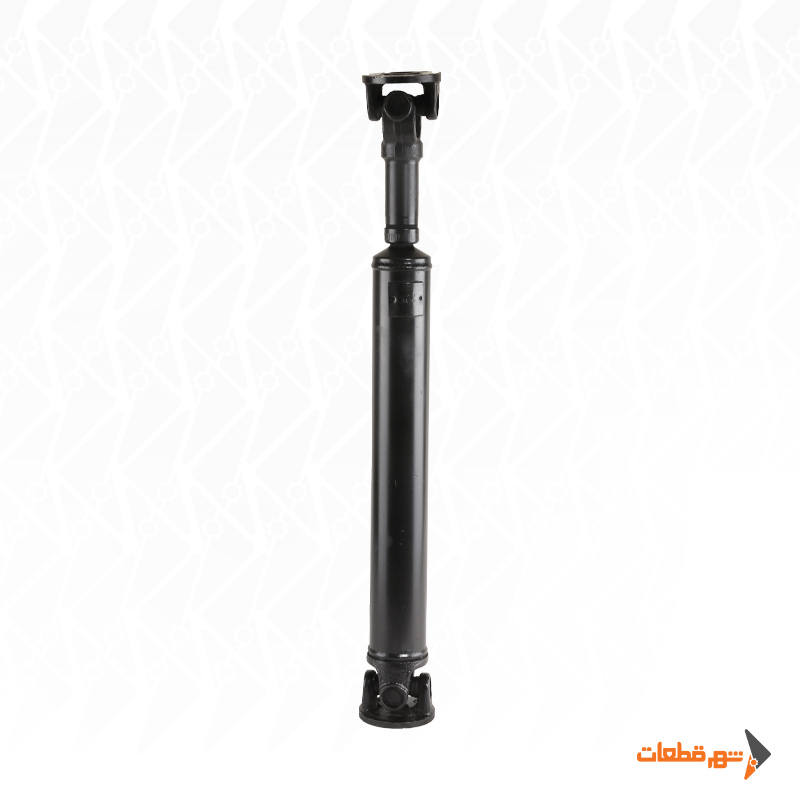

گاردان آتش نشانی متحرک ایرانی یک Telescopic Fire Pump Cardan Shaft برای انتقال توان مکانیکی از PTO، Split Shaft یا مجموعه انتقال قدرت به پمپ آتش‌نشانی است. ویژگی اصلی این محصول وجود بخش کشویی Slip-Spline است که در کنار انتقال گشتاور، امکان جبران محدود تغییر طول محوری میان دو نقطه اتصال را فراهم می‌کند.

در ساختار گاردان آتش نشانی متحرک GN8-62629A از چهارشاخه فولادی، لوله مانیسمان فولادی و بخش کشویی فولادی استفاده شده است. Universal Joint وظیفه انتقال حرکت در زاویه محدود را برعهده دارد و بخش Slip-Spline نیز اجازه می‌دهد گاردان در محدوده طراحی خود کوتاه یا بلند شود.

در زمان خرید گاردان آتش نشانی متحرک، طول نصب، کورس کشویی، سایز چهارشاخه، قطر لوله، مشخصات فلنج، RPM و گشتاور واقعی سیستم باید بررسی شوند. شباهت ظاهری یا یکسان بودن تعداد پیچ‌های فلنج برای تأیید سازگاری قطعه کافی نیست.

مشخصات فنی گاردان آتش نشانی متحرک ایرانی

گاردان آتش نشانی متحرک چیست؟

گاردان آتش نشانی متحرک یک شافت انتقال قدرت است که علاوه بر انتقال حرکت دورانی، امکان تغییر محدود طول در راستای محور خود را دارد. در بسیاری از خودروهای آتش‌نشانی، فاصله میان خروجی PTO یا Split Shaft و ورودی پمپ کاملاً ثابت یا هم‌محور نیست. در چنین شرایطی Cardan Shaft وظیفه انتقال توان را برعهده می‌گیرد و Universal Jointها اختلاف زاویه محدود را پوشش می‌دهند. وجود بخش Slip-Spline باعث می‌شود مجموعه بتواند تغییرات محدود طولی را نیز بدون قطع انتقال گشتاور جبران کند.

عملکرد Slip-Spline در گاردان متحرک

بخش کشویی یا Slip-Spline از یک شفت هزارخاری تشکیل شده که در داخل قسمت مقابل حرکت محوری دارد. در زمان این حرکت، درگیری هزارخارها حفظ شده و گشتاور همچنان از یک سمت گاردان به سمت دیگر منتقل می‌شود.

این ویژگی در زمان تغییرات جزئی فاصله میان تجهیزات یا تلرانس‌های نصب اهمیت زیادی دارد.

با این حال Slip-Spline برای جبران نصب اشتباه، شکستگی پایه یا ناهم‌راستایی شدید طراحی نشده است. اگر پمپ یا PTO حرکت غیرعادی داشته باشند، ابتدا باید وضعیت پایه‌ها و آرایش نصب اصلاح شود.

چهارشاخه فولادی

چهارشاخه یا Universal Joint Cross یکی از اصلی‌ترین اجزای این گاردان است. این بخش امکان انتقال گشتاور بین دو محور دارای اختلاف زاویه محدود را فراهم می‌کند. در محصول GN8-62629A جنس چهارشاخه فولاد است. سلامت U-Joint تأثیر مستقیمی روی لرزش و نرمی عملکرد سیستم دارد. وجود لقی، سایش، گیرکردگی یا خرابی Needle Bearing می‌تواند باعث صدای تق‌تق و لرزش شود و در صورت ادامه کار، بار اضافی به پمپ و خروجی PTO منتقل کند.

لوله مانیسمان فولادی

لوله مرکزی این گاردان از Seamless Steel Tube / لوله مانیسمان فولادی ساخته شده است. این لوله وظیفه انتقال Torque بین دو سر مجموعه را برعهده دارد و در زمان کار تحت تنش پیچشی، خمش و بارهای دورانی قرار می‌گیرد. قطر، ضخامت و طول لوله روی ظرفیت مکانیکی و رفتار دورانی گاردان تأثیر دارند. به همین دلیل نمی‌توان صرف فولادی و مانیسمان بودن لوله را مبنای تعیین RPM یا Torque قرار داد. گرید دقیق فولاد GN8-62629A تأیید نشده است و بهتر است بدون دیتاشیت سازنده روی سایت درج نشود.

کاربرد در پمپ آتش‌نشانی

گاردان آتش نشانی متحرک برای انتقال توان از سیستم انتقال قدرت خودرو به Fire Pump استفاده می‌شود.

مسیر انتقال توان می‌تواند به شکل زیر باشد:

Engine → PTO یا Split Shaft → Cardan Shaft → Fire Pump

در این مسیر، گاردان باید بتواند گشتاور موردنیاز پمپ را در دور کاری مناسب منتقل کند و در عین حال اختلاف محدود زاویه و طول را پوشش دهد.

به همین دلیل انتخاب گاردان صرفاً بر اساس طول یا ظاهر آن مناسب نیست.

تفاوت گاردان متحرک با گاردان دو سر ثابت

تفاوت اصلی این دو مدل در قابلیت Length Compensation است.

در گاردان دو سر ثابت، طول مجموعه تغییر نمی‌کند و فاصله بین دو فلنج باید ثابت باشد. در گاردان متحرک، وجود Slip-Spline امکان جبران محدود تغییر طول را فراهم می‌کند.

این ویژگی باعث نمی‌شود مدل متحرک همیشه انتخاب مناسب‌تری باشد. نوع گاردان باید براساس معماری واقعی خط انتقال قدرت و میزان حرکت محوری سیستم انتخاب شود.

اهمیت طول بسته و طول باز

در گاردان متحرک، فقط یک عدد طول برای انتخاب محصول کافی نیست.

باید مشخص شود طول گاردان در وضعیت بسته، باز و در شرایط واقعی نصب چقدر است. همچنین موقعیت بخش Slip-Spline در هنگام نصب اهمیت دارد.

اگر گاردان در حالت نصب کاملاً جمع یا کاملاً باز باشد، فضای کافی برای حرکت بعدی سیستم باقی نمی‌ماند و احتمال Bottoming یا خارج شدن بیش از حد هزارخارها افزایش پیدا می‌کند.

کورس کشویی

کورس کشویی میزان تغییر طول مجاز گاردان را مشخص می‌کند. این مقدار باید متناسب با حرکت واقعی سیستم باشد و در زمان نصب مقداری حاشیه در هر دو جهت باقی بماند. برای GN8-62629A مقدار دقیق Stroke تأیید نشده است؛ بنابراین درج یک عدد ثابت بدون بررسی نمونه مناسب نیست.

نوع هزارخار و درگیری کشویی

هزارخار بخش کشویی باید بتواند هم حرکت محوری و هم انتقال گشتاور را تحمل کند. میزان درگیری Spline در شرایط نصب اهمیت زیادی دارد. اگر درگیری بیش از حد کم باشد، سطح تماس کافی برای انتقال بار وجود ندارد و سایش افزایش پیدا می‌کند. در مقابل، اگر گاردان بیش از حد جمع شود ممکن است بخش کشویی به انتهای کورس برسد و نیروی محوری به سایر اجزا وارد کند.

اهمیت بالانس دینامیکی

گاردان در زمان کار یک مجموعه دورانی است و کیفیت Dynamic Balancing آن نقش مهمی در کاهش لرزش دارد. عدم تعادل در لوله، یوک یا سایر قطعات با افزایش دور باعث ایجاد نیروی گریز از مرکز می‌شود. این لرزش می‌تواند به چهارشاخه‌ها، یاتاقان‌های پمپ و PTO منتقل شود. اگر لوله گاردان تعویض یا طول آن تغییر کند، کنترل و بالانس مجدد مجموعه اهمیت زیادی دارد.

Critical Speed

هر شافت دورانی دارای سرعت بحرانی یا Critical Speed است. این مقدار به طول، قطر لوله، ضخامت، جرم قطعات و ساختار گاردان وابسته است. اگر دور کاری به محدوده بحرانی نزدیک شود، امکان ایجاد لرزش شدید و Whirling وجود دارد. به همین دلیل برای گاردان آتش نشانی متحرک ایرانی GN8-62629A نمی‌توان بدون مشخص شدن ابعاد واقعی، حداکثر RPM ثابتی تعیین کرد.

ظرفیت انتقال گشتاور

Torque قابل انتقال نیز وابسته به مجموعه کامل گاردان است. سایز چهارشاخه، ابعاد یوک، قطر لوله، نوع هزارخار، طول گاردان و زاویه نصب همگی روی ظرفیت انتقال گشتاور اثر دارند. در نتیجه عدد Torque مربوط به گاردان‌های دیگر—even اگر ظاهر مشابه داشته باشند—نباید برای GN8-62629A استفاده شود.

فلنج، PCD و Pilot

نوع فلنج باید با خروجی PTO یا Split Shaft و ورودی پمپ آتش‌نشانی تطبیق داده شود. تعداد پیچ‌ها به‌تنهایی برای انتخاب کافی نیست. قطر کلی فلنج، PCD، قطر Pilot، عمق Pilot و قطر سوراخ‌ها نیز باید بررسی شوند. Pilot در هم‌مرکزی مجموعه نقش مهمی دارد و اختلاف در این بخش می‌تواند باعث نصب نامناسب و افزایش لرزش شود.

زاویه کاری Universal Joint

چهارشاخه امکان کار در زاویه محدود را فراهم می‌کند، اما افزایش زاویه باعث افزایش بار دینامیکی روی U-Joint می‌شود. به همین دلیل در نصب گاردان پمپ آتش‌نشانی بهتر است محور PTO و پمپ تا حد امکان در آرایش مناسب قرار داشته باشند. زاویه مجاز دقیق به Series چهارشاخه بستگی دارد و برای GN8-62629A تا زمان مشخص شدن U-Joint نباید عدد مشخصی ثبت شود.

اهمیت Phasing

Phasing به موقعیت زاویه‌ای یوک‌های دو سر گاردان نسبت به یکدیگر گفته می‌شود. اگر گاردان پس از تعمیر یا باز کردن بخش کشویی در فاز اشتباه بسته شود، نوسانات سرعت زاویه‌ای دو مفصل به‌درستی خنثی نمی‌شوند و مجموعه دچار لرزش می‌شود. بنابراین علامت‌گذاری وضعیت اولیه و حفظ Phasing هنگام سرویس اهمیت زیادی دارد.

روانکاری چهارشاخه و بخش کشویی

بسته به طراحی، چهارشاخه‌ها و Slip-Spline می‌توانند دارای Grease Nipple باشند. روانکاری مناسب به کاهش سایش، جلوگیری از خوردگی و حرکت روان بخش کشویی کمک می‌کند. کمبود گریس می‌تواند باعث گیرکردگی Slip-Spline، افزایش لقی هزارخارها و خرابی Bearingهای چهارشاخه شود. نوع گریس و دوره سرویس باید براساس طراحی واقعی محصول تعیین شود.

بررسی قبل از نصب

قبل از نصب، لوله باید از نظر تاب، فرورفتگی یا آسیب بررسی شود. چهارشاخه‌ها باید بدون لقی و گیرکردگی حرکت کنند و بخش کشویی نیز باید حرکت یکنواخت داشته باشد. فلنج‌ها و Pilot باید سالم و تمیز باشند و گاردان نباید با فشار یا کشش غیرطبیعی میان دو اتصال نصب شود.

پس از نصب بهتر است سیستم ابتدا در دور پایین راه‌اندازی شود و لرزش، صدا و دمای چهارشاخه‌ها بررسی شوند.

نکات مهم هنگام خرید گاردان آتش نشانی متحرک

در زمان خرید این محصول باید طول نصب، طول بسته، کورس کشویی و نوع هزارخار همراه با سایز چهارشاخه بررسی شوند. قطر لوله، فلنج، PCD و Pilot نیز باید با سیستم موجود مطابقت داشته باشند. همچنین RPM و Torque واقعی پمپ باید در انتخاب Series مناسب در نظر گرفته شوند. بنابراین انتخاب صحیح بر اساس ترکیب ابعاد + چهارشاخه + Slip-Spline + فلنج + شرایط کاری پمپ انجام می‌شود.
