گاردان آتش نشانی ثابت یکی از اجزای اصلی خط انتقال قدرت در خودروهای آتش‌نشانی مجهز به پمپ مکانیکی است. این قطعه حرکت دورانی و گشتاور تولیدشده در PTO یا گیربکس واسطه را به ورودی پمپ آتش‌نشانی منتقل می‌کند. از آنجا که پمپ هنگام کار تحت بار قابل‌توجهی قرار دارد، انتخاب صحیح گاردان مستقیماً بر میزان لرزش، سلامت بلبرینگ‌های پمپ و پایداری سیستم انتقال قدرت اثر می‌گذارد.

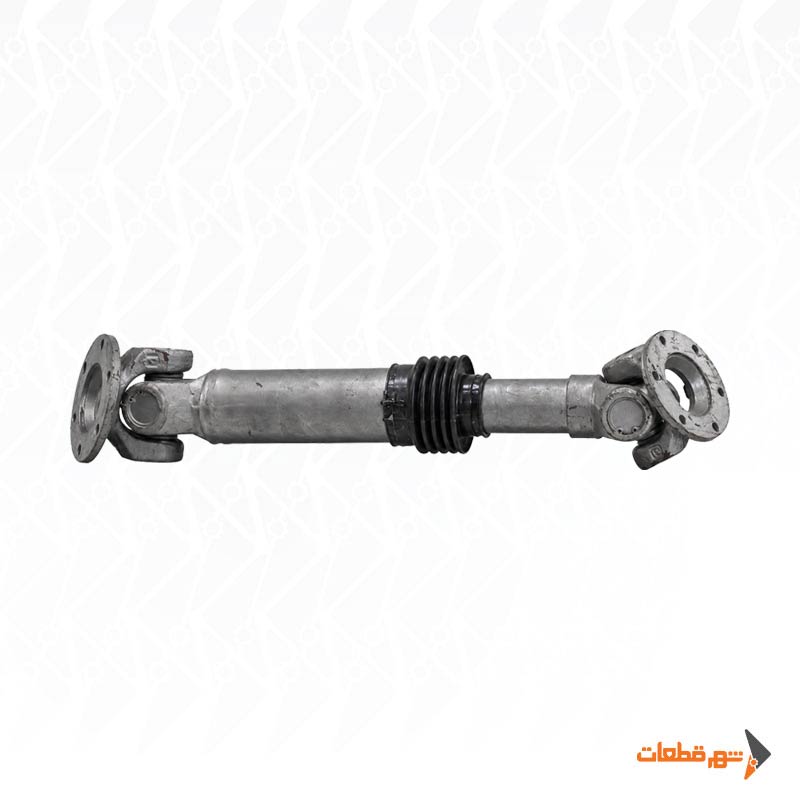

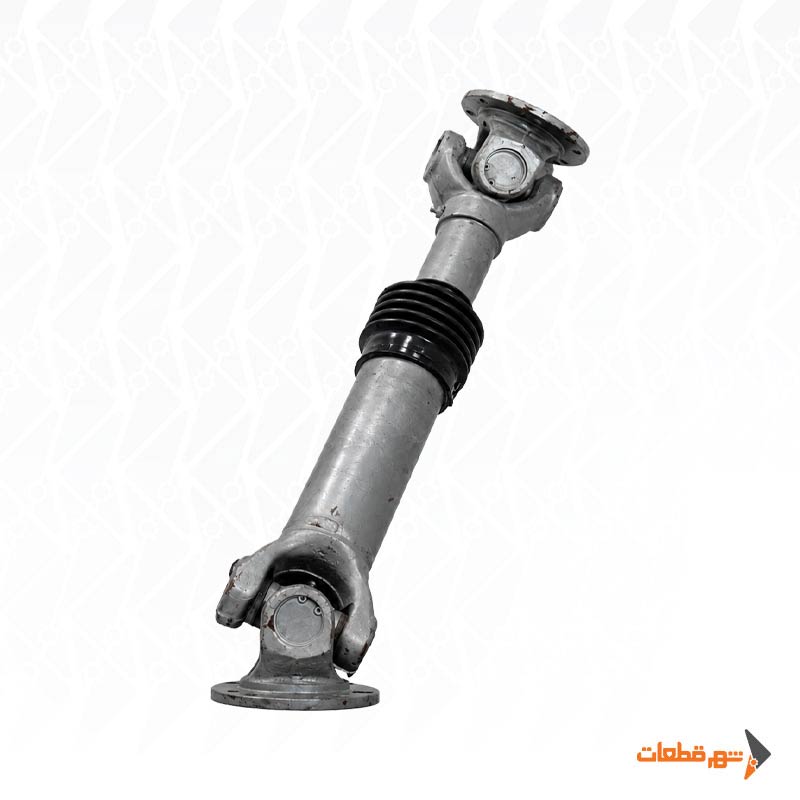

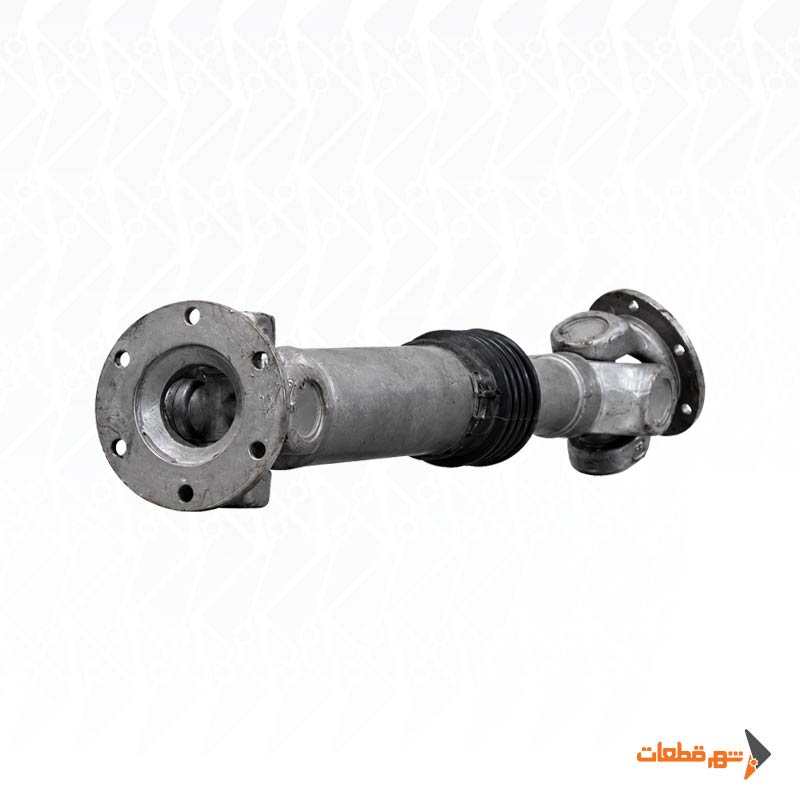

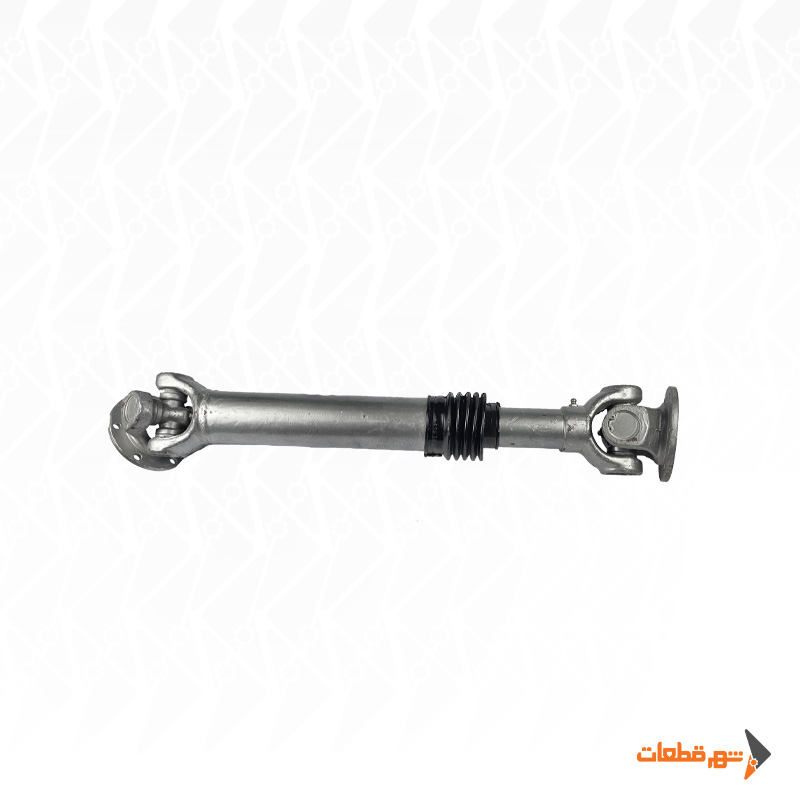

ساختار این مدل از یک شافت لوله‌ای فولادی به همراه اتصال‌های فلنجی و مفصل‌های چهارشاخه‌ای تشکیل شده است. وجود Universal Joint در دو انتهای گاردان اجازه می‌دهد اختلاف زاویه محدود میان محور PTO و پمپ بدون ایجاد اتصال کاملاً صلب جبران شود.

در زمان خرید گاردان اتشنشانی ثابت، طول شافت تنها معیار انتخاب نیست. قطر لوله، ابعاد فلنج، تعداد سوراخ‌های اتصال، سایز چهارشاخه، دور کاری و گشتاور موردنیاز پمپ باید با مجموعه انتقال قدرت خودرو تطبیق داده شوند.

جدول مشخصات فنی گاردان آتش نشانی ثابت

 گاردان آتش نشانی چه وظیفه‌ای دارد؟

در بسیاری از خودروهای آتش‌نشانی، پمپ آب مستقیماً روی موتور نصب نشده است. ابتدا توان از گیربکس خودرو توسط PTO گرفته می‌شود و سپس از طریق دور زیادکن یا مستقیماً توسط گاردان به پمپ می‌رسد.

گاردان باید این توان را در دور کاری سیستم بدون پیچش غیرمجاز و لرزش زیاد منتقل کند. اگر مجموعه از نظر طول، بالانس یا زاویه نصب صحیح نباشد، بارهای متناوب به فلنج‌ها، چهارشاخه‌ها و یاتاقان‌های پمپ وارد می‌شوند.

به همین دلیل گاردان در سیستم پمپ آتش‌نشانی صرفاً یک رابط مکانیکی نیست؛ بخشی از مجموعه انتقال توان است و باید براساس مشخصات واقعی پمپ و PTO انتخاب شود.

چرا به آن گاردان ثابت گفته می‌شود؟

عنوان گاردان ثابت معمولاً برای شافتی استفاده می‌شود که طول کاری آن پس از نصب تقریباً ثابت بوده و برای جبران تغییر طول زیاد در حین کار طراحی نشده است. با این حال، ثابت‌بودن طول به معنی صلب‌بودن کامل مجموعه نیست. چهارشاخه‌های دو سر همچنان امکان کارکرد در زاویه محدود را فراهم می‌کنند و اختلاف جزئی موقعیت بین دو محور را جبران می‌کنند. در زمان نصب باید فاصله PTO و پمپ دقیق اندازه‌گیری شود؛ زیرا گاردانی که از نظر طول نامتناسب باشد می‌تواند فشار محوری نامطلوب به فلنج یا بلبرینگ‌های مجموعه وارد کند.

اهمیت چهارشاخه در انتقال قدرت

در دو انتهای گاردان از Universal Joint یا چهارشاخه استفاده می‌شود. این قطعه امکان انتقال حرکت دورانی بین دو محور که کاملاً در یک راستا نیستند را فراهم می‌کند. چهارشاخه در سیستم پمپ آتش‌نشانی تحت دور و گشتاور مداوم قرار دارد. وجود لقی، خرابی رولبرینگ‌های سوزنی یا کمبود روانکاری می‌تواند باعث ایجاد صدای ضربه، لرزش و افزایش دمای اتصال شود. در بازدیدهای دوره‌ای باید لقی چهارشاخه‌ها و وضعیت یاتاقان‌های آن کنترل شود. وجود لقی محسوس معمولاً نشانه فرسودگی مجموعه است و در دور بالا می‌تواند بالانس گاردان را به‌هم بزند.

اهمیت بالانس گاردان

یکی از مهم‌ترین موارد در خرید گاردان آتش نشانی ثابت، بالانس دینامیکی شافت است. گاردان هنگام کار ممکن است با دور نسبتاً بالا بچرخد و کوچک‌ترین عدم تعادل در لوله یا فلنج‌ها می‌تواند نیروی گریز از مرکز ایجاد کند.

نشانه‌های عدم بالانس می‌توانند شامل موارد زیر باشند:

• لرزش در محدوده مشخصی از دور
• صدای غیرعادی هنگام افزایش RPM
• فرسایش زودهنگام چهارشاخه
• خرابی بلبرینگ ورودی پمپ
• شل‌شدن پیچ‌های فلنج
• ایجاد ترک خستگی در نقاط اتصال

اگر گاردان ضربه خورده یا لوله آن خم شده باشد، بهتر است پیش از استفاده مجدد از نظر تاب و بالانس بررسی شود.

هم‌راستایی PTO و پمپ

محور خروجی PTO یا دور زیادکن و محور ورودی پمپ باید تا حد امکان در شرایط هندسی مناسبی قرار داشته باشند. چهارشاخه توانایی جبران مقدار مشخصی اختلاف زاویه را دارد، اما زاویه زیاد یا نامتقارن می‌تواند سرعت لحظه‌ای شافت خروجی را ناپایدار کند. این نوسان دور در سیستم پمپ می‌تواند باعث ایجاد لرزش و بارهای تناوبی شود. به همین دلیل در نصب گاردان باید علاوه بر فاصله دو محور، زاویه کاری چهارشاخه‌ها، موقعیت فلنج‌ها و هم‌راستایی مجموعه نیز کنترل شود.

اتصال فلنجی چه مزیتی دارد؟

هر دو سر این گاردان دارای اتصال فلنجی هستند. این نوع اتصال برای سیستم‌های انتقال توان سنگین مناسب است، زیرا گشتاور از طریق سطح فلنج و مجموعه پیچ‌ها منتقل می‌شود.

در زمان تعویض گاردان باید موارد زیر با نمونه قبلی تطبیق داشته باشند:

• قطر فلنج
• تعداد سوراخ‌ها
• قطر سوراخ پیچ
• PCD یا قطر دایره پیچ‌ها
• قطر Pilot
• ضخامت فلنج
• نوع نشیمن

تشابه ظاهری فلنج به‌تنهایی برای تأیید سازگاری کافی نیست.

گشتاور و دور کاری

ظرفیت واقعی گاردان باید از نظر حداکثر RPM و گشتاور قابل انتقال بالاتر از نیاز پمپ باشد. افزایش فشار کاری پمپ باعث افزایش گشتاور موردنیاز در ورودی آن می‌شود. بنابراین اگر سیستم آتش‌نشانی با دبی و فشار بالا کار می‌کند، چهارشاخه و لوله گاردان نیز باید متناسب با همان بار انتخاب شوند. استفاده از گاردان سبک در سیستمی با توان بالا می‌تواند منجر به پیچش لوله، خرابی چهارشاخه یا شکست فلنج شود.

نکات مهم هنگام خرید گاردان آتش نشانی ثابت

برای انتخاب صحیح گاردان آتش‌نشانی، بهتر است پیش از سفارش، ابعاد و مشخصات فنی مجموعه انتقال قدرت به‌صورت دقیق ثبت شوند. انتخاب گاردان فقط براساس طول تقریبی یا شباهت ظاهری نمونه قبلی کافی نیست؛ زیرا طول گاردان، ابعاد فلنج‌ها، سایز چهارشاخه، دور کاری و زاویه نصب همگی روی عملکرد صحیح مجموعه اثر دارند.

مهم‌ترین اطلاعات موردنیاز پیش از انتخاب گاردان آتش‌نشانی عبارت‌اند از:

• طول کلی گاردان

• فاصله دقیق فلنج تا فلنج

• قطر لوله گاردان

• قطر و ضخامت فلنج

• تعداد سوراخ‌های فلنج و فاصله بین آن‌ها

• سایز چهارشاخه گاردان

• دور خروجی PTO

• دور ورودی پمپ آتش‌نشانی

• توان و گشتاور موردنیاز پمپ

• زاویه نصب گاردان

در خودروها و تجهیزات آتش‌نشانی، گاردان آتش‌نشانی بخشی از مسیر انتقال توان بین PTO، دور زیادکن و پمپ آتش‌نشانی است. به همین دلیل، علاوه بر ابعاد مکانیکی، باید ظرفیت انتقال گشتاور و دور کاری گاردان نیز با مشخصات پمپ و PTO هماهنگ باشد.

اگر گاردان جدید قرار است جایگزین نمونه قبلی شود، بهترین روش این است که گاردان بازشده مستقیماً اندازه‌گیری شود. طول فلنج تا فلنج، قطر و ضخامت فلنج، تعداد و فاصله سوراخ‌ها، قطر لوله و سایز چهارشاخه باید از روی نمونه موجود ثبت شوند. این کار احتمال خطا در انتخاب گاردان جایگزین را به میزان قابل‌توجهی کاهش می‌دهد.

زاویه نصب نیز اهمیت زیادی دارد. نصب گاردان در زاویه نامناسب می‌تواند باعث ایجاد لرزش، افزایش بار روی چهارشاخه‌ها، سایش زودهنگام قطعات و کاهش عمر مجموعه انتقال قدرت شود. به همین دلیل فضای نصب و موقعیت PTO نسبت به پمپ باید قبل از سفارش بررسی شود.

در شهر قطعات، هنگام انتخاب گاردان آتش‌نشانی و سایر محصولات آتش‌نشانی، توصیه می‌شود مشخصات PTO، پمپ، دور زیادکن، فلنج‌ها و فضای نصب به‌صورت یک مجموعه بررسی شوند. این بررسی کمک می‌کند گاردان انتخاب‌شده از نظر ابعاد، دور، زاویه نصب و ظرفیت انتقال گشتاور با سیستم آتش‌نشانی خودرو هماهنگ باشد.
