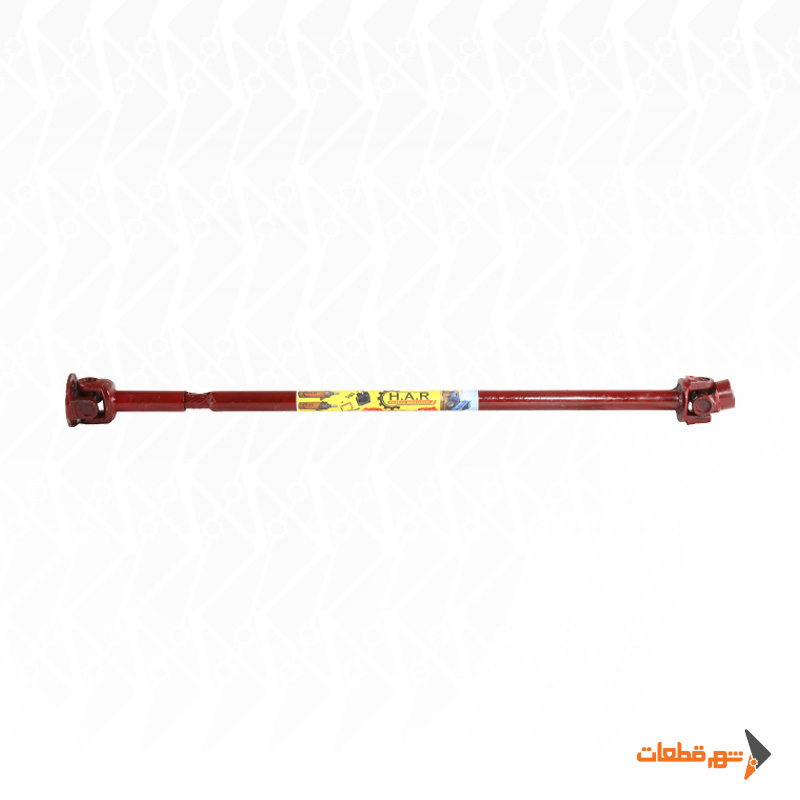

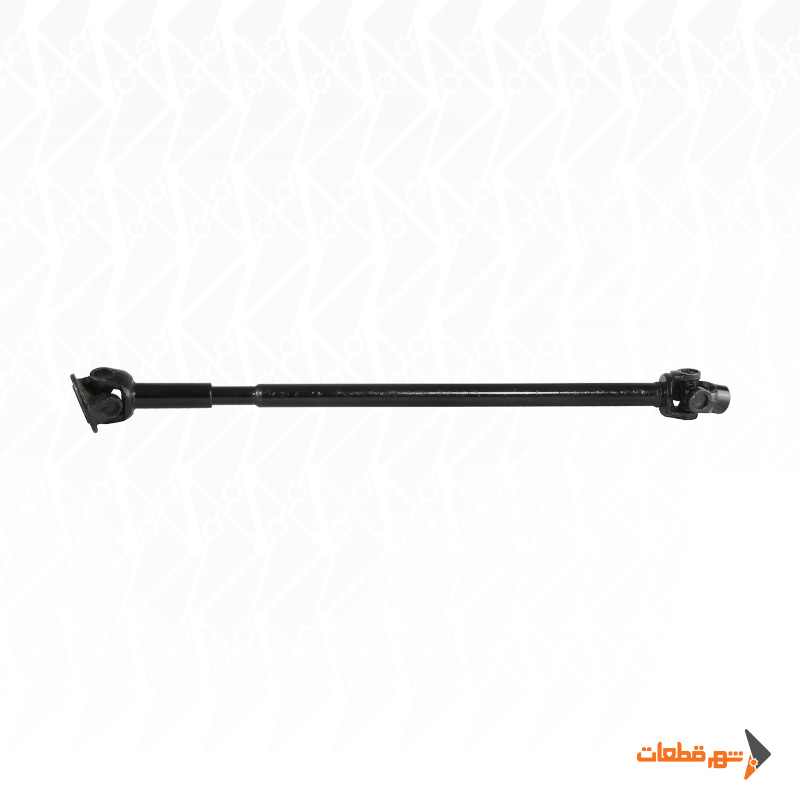

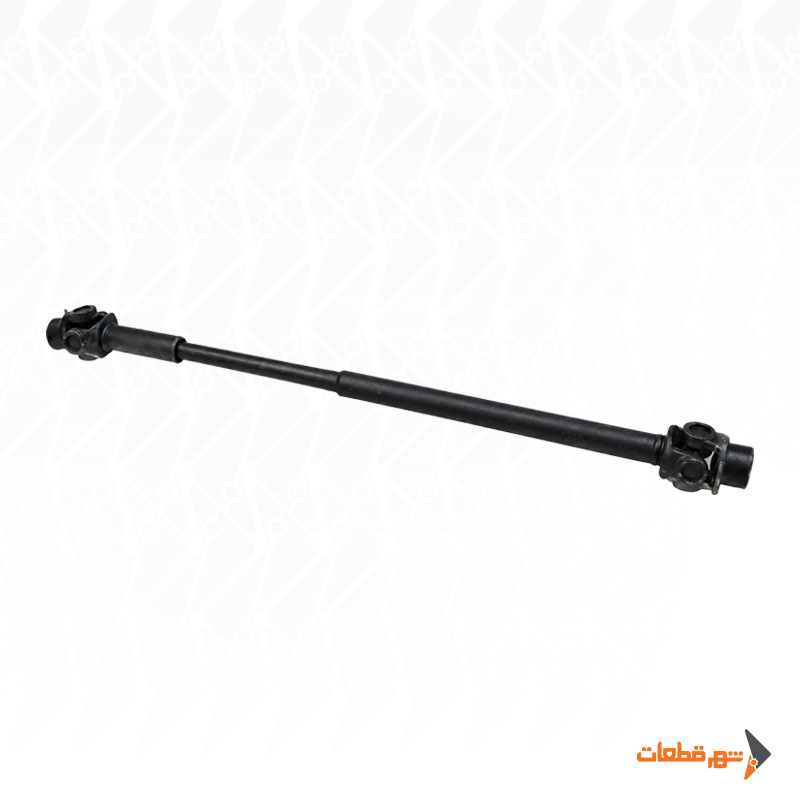

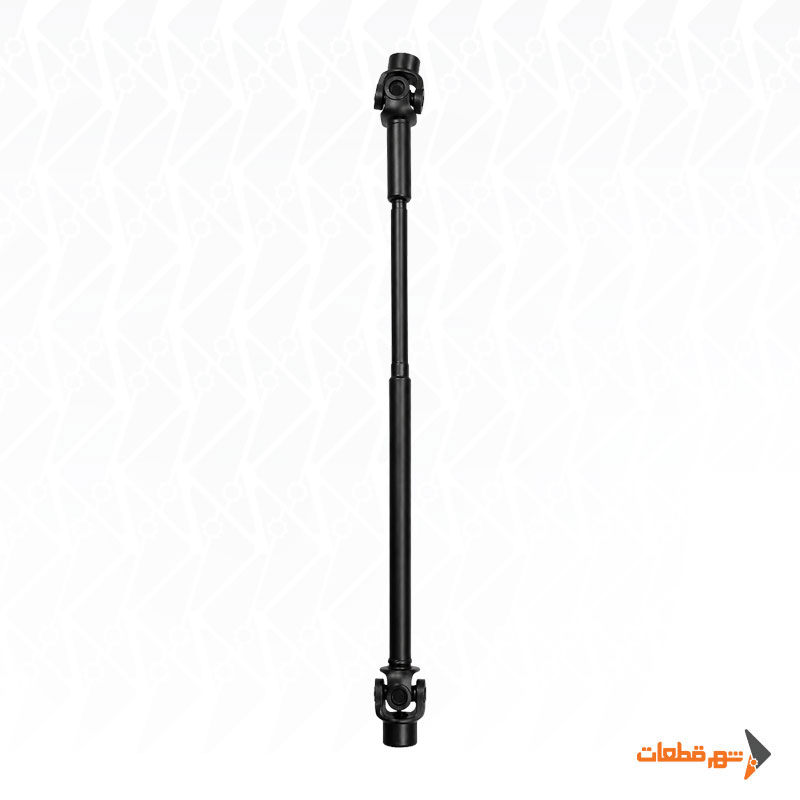

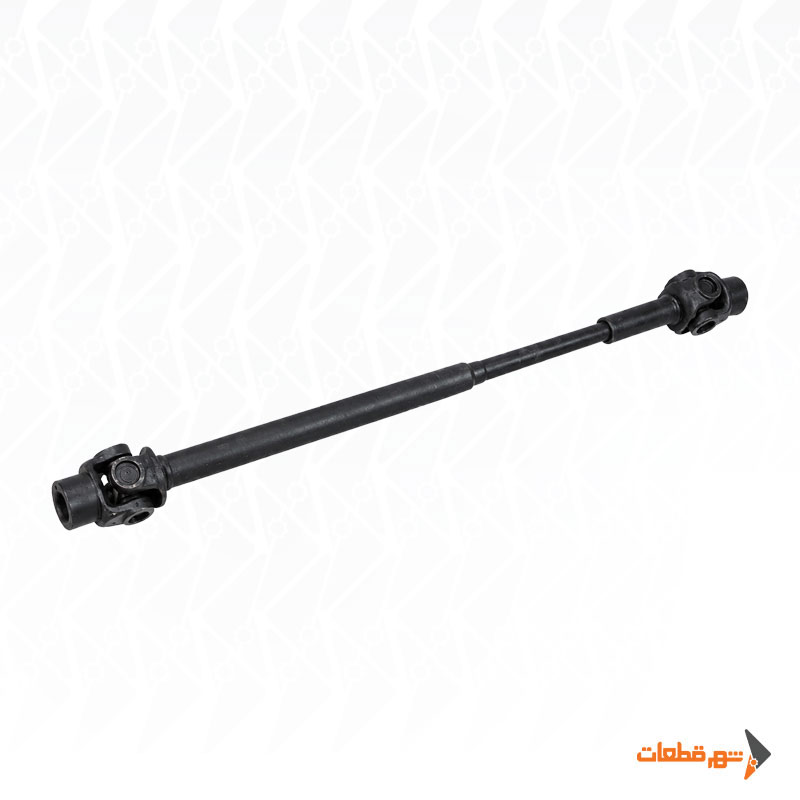

گاردان کمپرسی 110 سانت نیسان یک Cardan Shaft مخصوص انتقال توان مکانیکی از PTO یا بغل گیربکس به پمپ هیدرولیک سیستم کمپرسی است. این محصول با طول اسمی 110 سانتی‌متر برای استفاده در سیستم‌های کمپرسی نیسان و زامیاد در نظر گرفته می‌شود و وظیفه دارد حرکت دورانی PTO را به پمپ هیدرولیک منتقل کند.

در ساختار این گاردان از چهارشاخه فولادی و لوله مانیسمان فولادی استفاده شده است. چهارشاخه یا Universal Joint امکان انتقال حرکت در زاویه محدود را فراهم می‌کند و لوله مرکزی گاردان نیز وظیفه انتقال گشتاور میان دو انتهای مجموعه را برعهده دارد.

در زمان خرید گاردان کمپرسی 110 سانت نیسان باید علاوه بر طول، نوع اتصال دو سر، سایز چهارشاخه، قطر لوله، نوع شفت و مشخصات ورودی پمپ هیدرولیک نیز بررسی شوند. صرفاً یکسان بودن طول برای تأیید سازگاری قطعه کافی نیست.

مشخصات فنی گاردان کمپرسی 110 سانت نیسان

گاردان کمپرسی 110 سانت نیسان چیست؟

گاردان کمپرسی نیسان بخشی از خط انتقال قدرت سیستم هیدرولیک است. در این سیستم، PTO بخشی از توان مکانیکی گیربکس را دریافت می‌کند و گاردان آن را به پمپ هیدرولیک منتقل می‌کند.

پمپ پس از دریافت این توان، روغن هیدرولیک را تحت فشار قرار می‌دهد تا جک کمپرسی بتواند اتاق بار را بالا یا پایین ببرد.

در نتیجه مسیر انتقال نیرو معمولاً به‌صورت زیر است:

گیربکس → PTO → گاردان کمپرسی → پمپ هیدرولیک

به همین دلیل سلامت و تطبیق گاردان با پمپ و PTO مستقیماً روی عملکرد سیستم کمپرسی اثر دارد.

طول 110 سانتی‌متر در گاردان کمپرسی

طول اسمی این محصول 110 سانتی‌متر است. این طول یکی از مشخصات اصلی گاردان محسوب می‌شود، اما هنگام خرید باید مشخص شود اندازه از چه نقاطی گرفته شده است. در گاردان‌ها ممکن است مبنای اندازه‌گیری از سطح اتصال، مرکز چهارشاخه یا محل دیگری باشد.

اگر گاردان جایگزین قطعه قبلی می‌شود، بهتر است فاصله واقعی PTO تا پمپ نیز کنترل شود. استفاده از یک گاردان آسیب‌دیده یا تغییرشکل‌داده‌شده به‌عنوان تنها مرجع اندازه‌گیری می‌تواند باعث خطا شود.

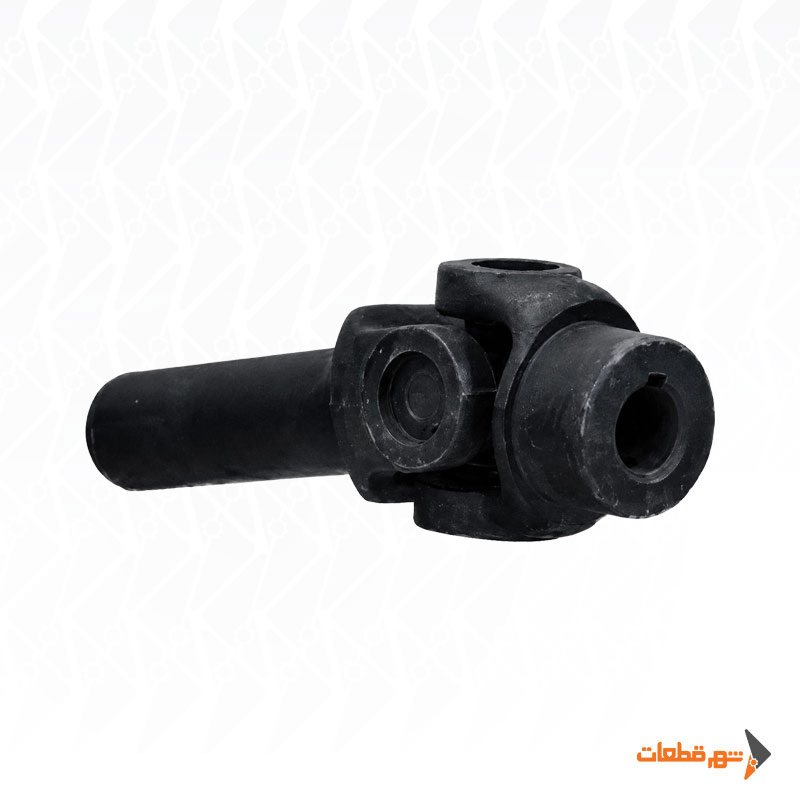

چهارشاخه فولادی

چهارشاخه یا Universal Joint Cross امکان انتقال گشتاور در شرایطی را فراهم می‌کند که خروجی PTO و ورودی پمپ دقیقاً روی یک محور مستقیم قرار ندارند. جنس چهارشاخه این محصول فولاد است و این بخش در زمان کار تحت بارهای پیچشی و متناوب قرار می‌گیرد. وجود لقی، گیرکردگی یا سایش در چهارشاخه می‌تواند باعث ایجاد لرزش، صدای تق‌تق و افزایش بار روی پمپ هیدرولیک شود. به همین دلیل هنگام خرید گاردان کمپرسی 110 سانت نیسان، وضعیت U-Joint به‌اندازه سلامت لوله اهمیت دارد.

لوله مانیسمان فولادی

لوله مرکزی گاردان از Seamless Steel Tube یا لوله مانیسمان فولادی ساخته شده است. این لوله باید بتواند گشتاور PTO را به پمپ هیدرولیک منتقل کند و در برابر تنش پیچشی، خمش و نیروهای دورانی مقاومت داشته باشد. قطر و ضخامت لوله روی ظرفیت انتقال گشتاور و رفتار دینامیکی گاردان تأثیر دارند. بنابراین صرفاً 110 سانتی‌متر بودن گاردان برای تعیین ظرفیت Torque یا RPM کافی نیست. گرید دقیق فولاد این محصول هنوز تأیید نشده و بهتر است بدون دیتاشیت سازنده روی صفحه ثبت نشود.

کاربرد در سیستم کمپرسی نیسان

گاردان GN6-62629A برای انتقال توان در سیستم کمپرسی نیسان و زامیاد مورد استفاده قرار می‌گیرد. در زمان فعال شدن PTO، حرکت دورانی از گیربکس وارد گاردان شده و سپس به پمپ هیدرولیک منتقل می‌شود. این پمپ فشار لازم برای حرکت جک کمپرسی را ایجاد می‌کند. در چنین سیستمی، گاردان باید از نظر طول، زاویه کار و ظرفیت مکانیکی با پمپ و PTO هماهنگ باشد. اگر گاردان بیش از حد بلند یا کوتاه باشد، یا زاویه نصب آن نامناسب باشد، فشار اضافی روی چهارشاخه و شفت پمپ ایجاد می‌شود.

نوع اتصال دو سر

نوع اتصال دو سر این گاردان وابسته به Variant است. ممکن است یک سمت به PTO و سمت دیگر به پمپ هیدرولیک یا مجموعه واسط متصل شود. نوع اتصال می‌تواند شامل فلنج، دوشاخه، شفت هزارخار یا سایر ساختارهای مکانیکی باشد. بنابراین قبل از خرید باید مشخصات اتصال هر دو سمت بررسی شوند. حتی اگر طول گاردان دقیقاً 110 سانتی‌متر باشد، اختلاف در نوع شفت یا فلنج می‌تواند باعث ناسازگاری شود.

نوع شفت و هزارخار

تعداد خار، قطر شفت و طول درگیری از مشخصات مهم اتصال هستند. دو گاردان ممکن است از نظر طول و ظاهر مشابه باشند اما شفت‌های متفاوتی داشته باشند و روی یک PTO یا پمپ نصب نشوند. به همین دلیل نوع شفت باید با نمونه قبلی یا کد تجهیزات خودرو تطبیق داده شود و نباید صرفاً براساس عنوان «گاردان نیسان» انتخاب شود.

اهمیت سایز چهارشاخه

سایز چهارشاخه یکی از عوامل اصلی در ظرفیت انتقال گشتاور است. چهارشاخه بزرگ‌تر معمولاً ظرفیت بیشتری برای انتقال Torque دارد، اما ظرفیت واقعی گاردان به ترکیب کامل شفت، یوک، لوله و زاویه نصب وابسته است. برای GN6-62629A تا زمانی که اندازه دقیق U-Joint مشخص نشده، نمی‌توان مقدار گشتاور مجاز را به‌صورت عددی ثبت کرد.

بالانس دینامیکی

گاردان در زمان کار یک مجموعه دورانی است و کیفیت بالانس آن اهمیت زیادی دارد. اگر لوله یا یوک‌ها دارای عدم تعادل باشند، با افزایش RPM لرزش بیشتر می‌شود و این لرزش می‌تواند به چهارشاخه، PTO و پمپ هیدرولیک منتقل شود. اگر گاردان تعمیر، کوتاه یا بلند شود یا لوله آن تعویض شود، کنترل مجدد Dynamic Balancing اهمیت زیادی دارد.

Critical Speed و طول 110 سانت

هر شافت دورانی دارای Critical Speed است و طول گاردان یکی از عوامل مؤثر بر این پارامتر محسوب می‌شود. گاردان 110 سانتی‌متری نسبت به نمونه‌های بسیار کوتاه‌تر می‌تواند حساسیت بیشتری به قطر لوله و بالانس داشته باشد. اگر دور کاری به سرعت بحرانی نزدیک شود، احتمال لرزش شدید و Whirling افزایش پیدا می‌کند. به همین دلیل حداکثر RPM این محصول باید براساس طول واقعی، قطر لوله و ساختار کامل مجموعه تعیین شود و نباید از یک گاردان مشابه برداشت شود.

زاویه کاری Universal Joint

چهارشاخه اجازه انتقال قدرت در زاویه را فراهم می‌کند، اما زاویه باید در محدوده طراحی باشد. افزایش بیش از حد زاویه باعث افزایش بار دینامیکی چهارشاخه و کاهش عمر Bearingها می‌شود. در نصب صحیح، محور PTO و پمپ باید تا حد امکان هم‌راستا باشند و گاردان فقط اختلاف زاویه محدود را جبران کند. اگر زاویه زیاد باشد، بهتر است قبل از نصب نهایی موقعیت پایه پمپ و مسیر انتقال قدرت بررسی شود.

اهمیت Phasing

موقعیت زاویه‌ای دو یوک گاردان نسبت به یکدیگر یا Phasing روی نرمی انتقال حرکت اثر دارد. اگر گاردان پس از تعمیر یا مونتاژ با فاز اشتباه بسته شود، Universal Jointهای دو سر نمی‌توانند نوسان سرعت زاویه‌ای را به‌درستی خنثی کنند و مجموعه دچار لرزش می‌شود. بنابراین در تعمیر یا بازسازی گاردان کمپرسی، Phasing باید حفظ شود.

بررسی قبل از نصب

پیش از نصب، لوله گاردان باید از نظر تاب، ضربه یا فرورفتگی بررسی شود. چهارشاخه‌ها باید بدون گیرکردگی و لقی غیرعادی حرکت کنند و نوع اتصال دو سر نیز باید دقیقاً با PTO و پمپ مطابقت داشته باشد. پس از نصب بهتر است سیستم ابتدا در دور پایین فعال شود و سپس وضعیت لرزش، صدا و دمای چهارشاخه بررسی شود. اگر در زمان فعال شدن PTO لرزش غیرطبیعی ایجاد شود، باید قبل از ادامه کار، بالانس، زاویه نصب و سلامت U-Joint کنترل شوند.

نشانه‌های خرابی گاردان کمپرسی نیسان

صدای تق‌تق در زمان فعال شدن PTO می‌تواند نشان‌دهنده لقی چهارشاخه یا اتصال گاردان باشد. لرزش وابسته به دور ممکن است از تاب لوله، عدم بالانس، زاویه نصب نامناسب یا Phasing اشتباه ایجاد شود. افزایش دمای چهارشاخه، خروج گریس یا گیرکردگی مفصل نیز از مواردی هستند که باید قبل از وارد کردن بار کامل به سیستم بررسی شوند.

نکات مهم هنگام خرید گاردان کمپرسی 110 سانت نیسان

برای انتخاب صحیح این محصول، طول 110 سانتی‌متر باید همراه با مشخصات اتصال دو سر بررسی شود. نوع شفت، سایز چهارشاخه، قطر لوله، نوع فلنج و فاصله واقعی میان PTO و پمپ از مهم‌ترین پارامترها هستند. همچنین اگر پمپ هیدرولیک در دور یا بار بالاتری کار می‌کند، ظرفیت RPM و Torque گاردان باید با سیستم تطبیق داده شود.

بهترین روش انتخاب، تطبیق هم‌زمان طول + چهارشاخه + شفت + اتصال + مشخصات PTO و پمپ است.
