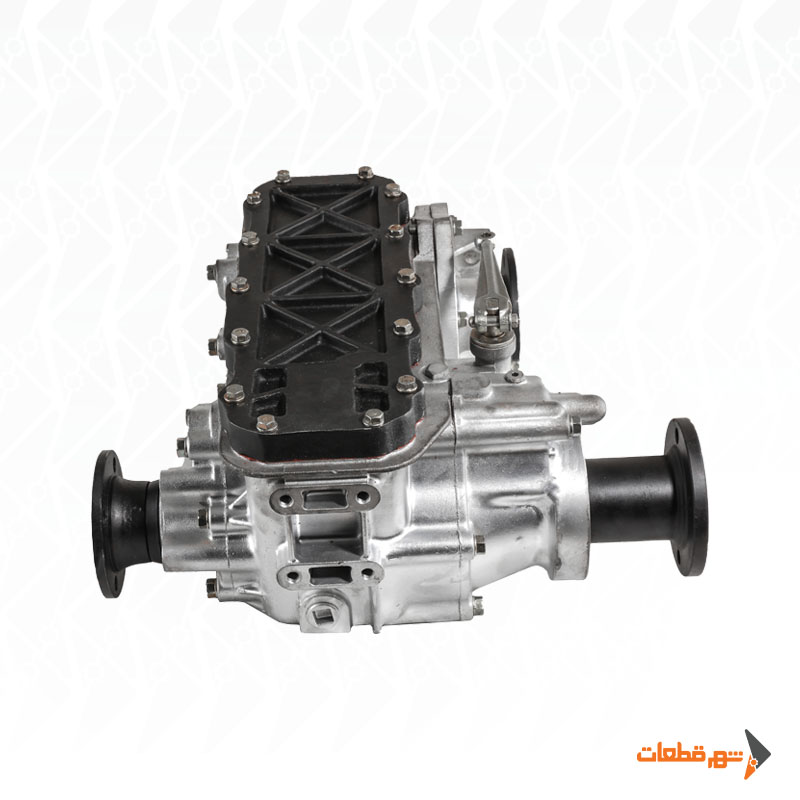

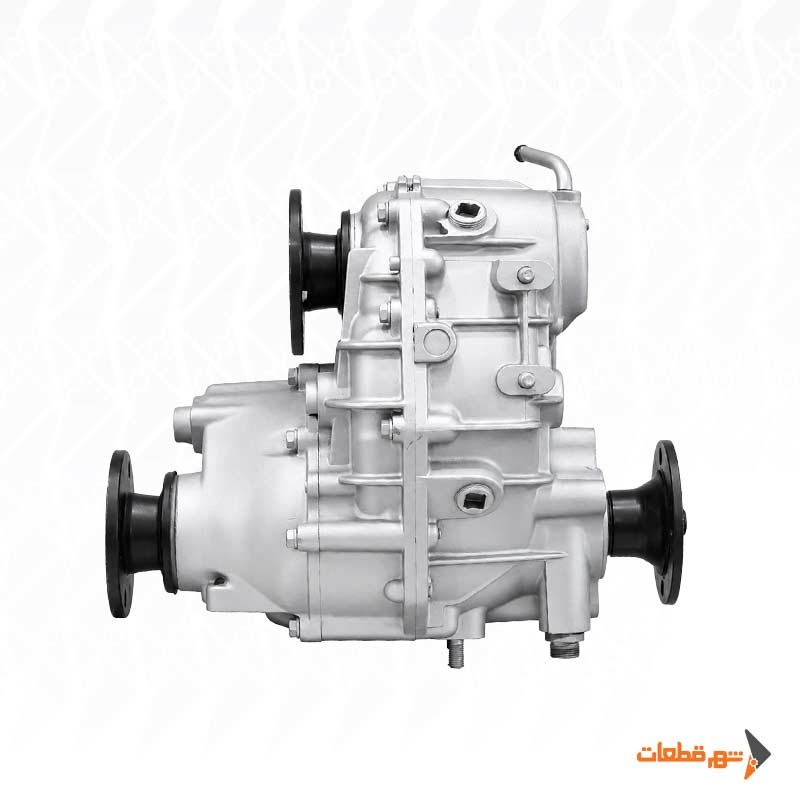

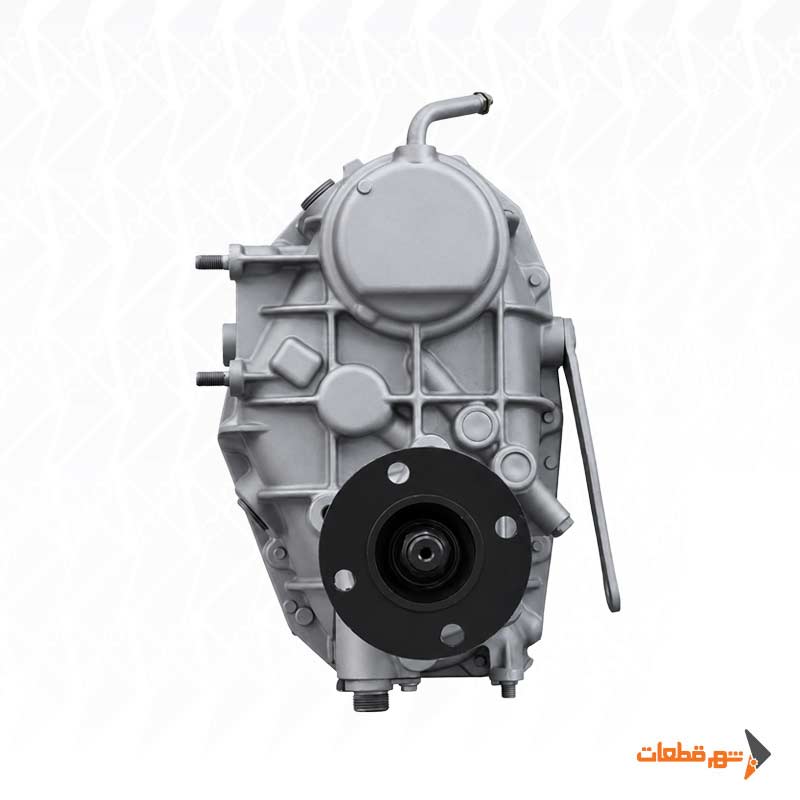

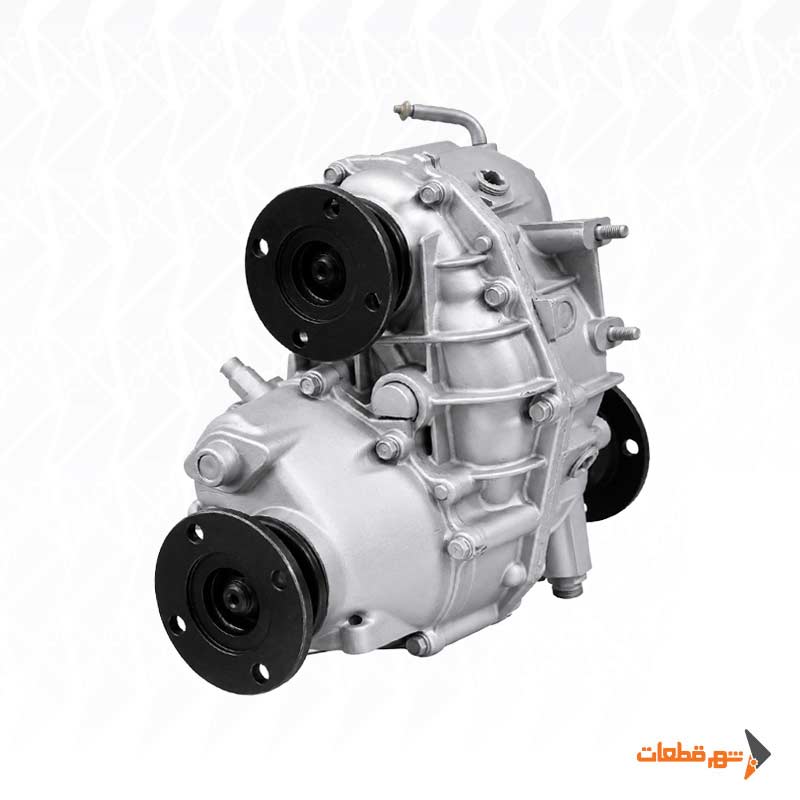

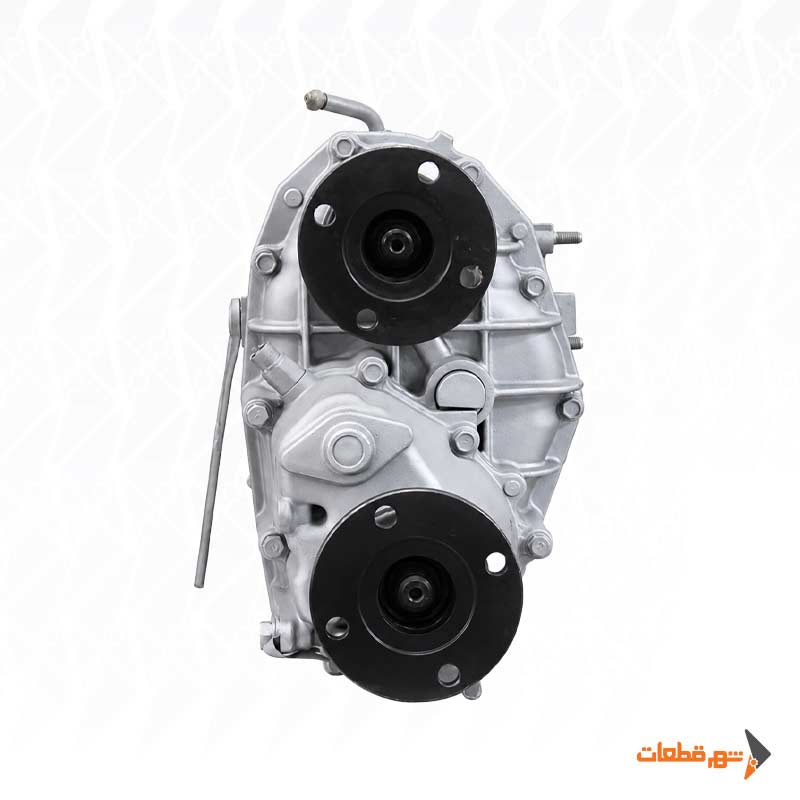

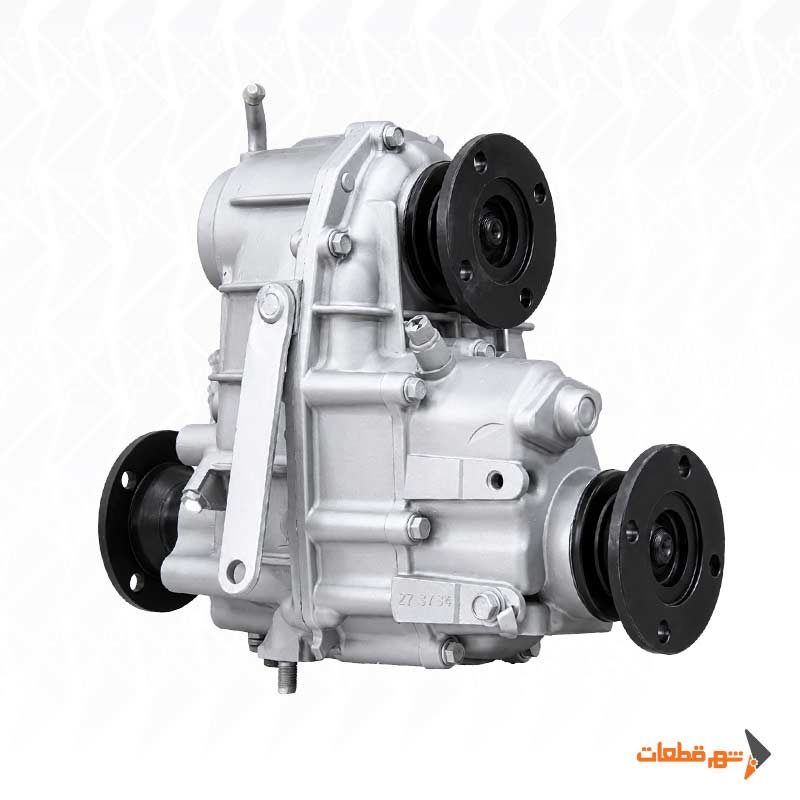

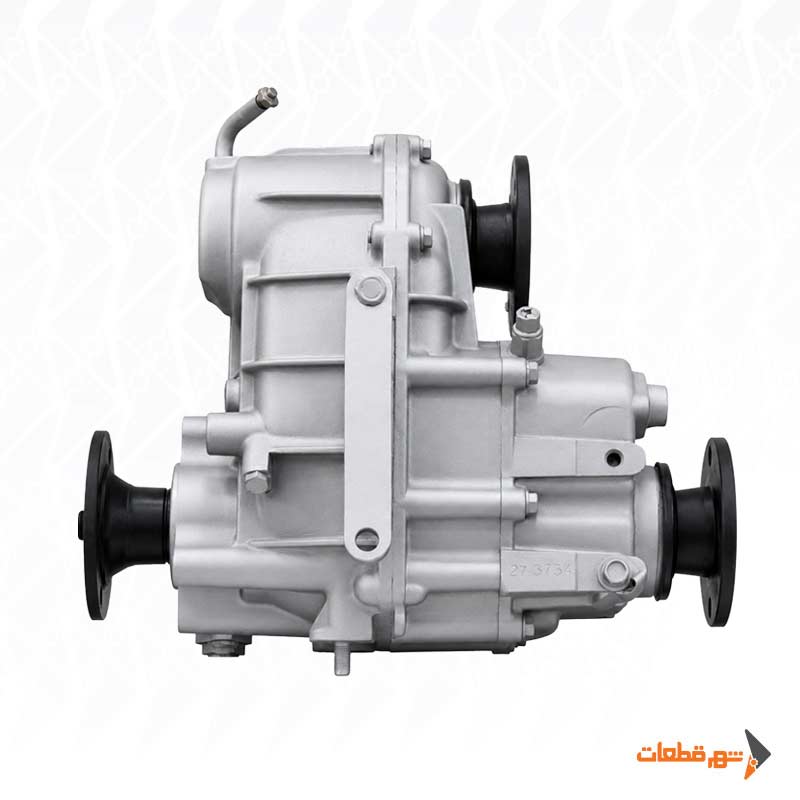

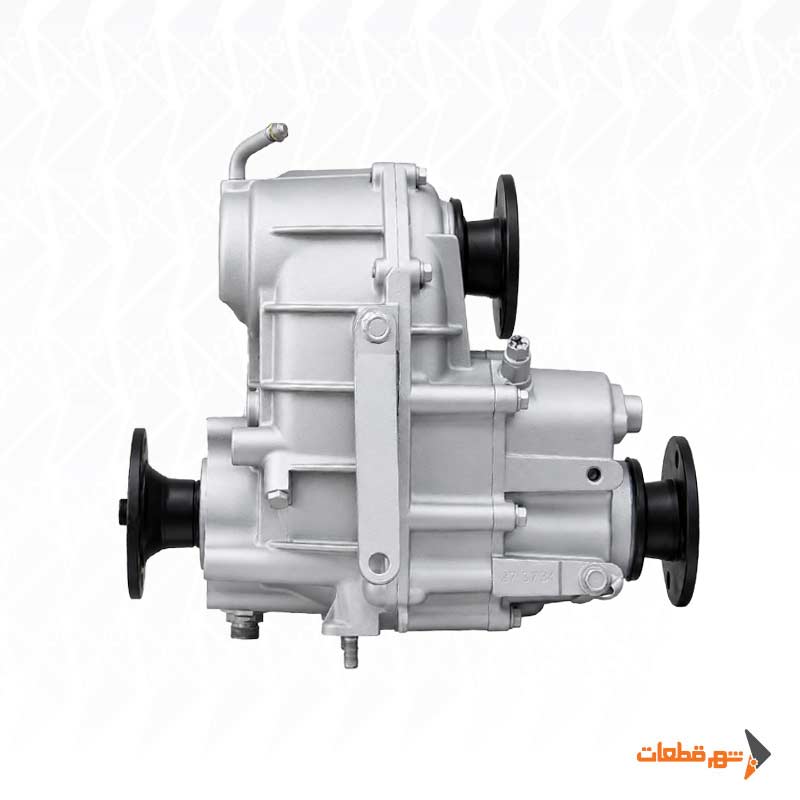

اسپلیت شافت 2/5T ژاپن با کد محصول AT21-12217A یک گیربکس واسط در مجموعه انتقال قدرت خودرو است که برای تقسیم و هدایت توان مکانیکی به تجهیزاتی مانند پمپ اصلی خودرو آتش‌نشانی استفاده می‌شود.

برخلاف بغل گیربکس یا PTO معمولی که روی پوسته گیربکس نصب می‌شود، Split Shaft در مسیر گاردان و بین گیربکس اصلی و محور محرک خودرو قرار می‌گیرد. این موقعیت نصب باعث می‌شود مجموعه بتواند مستقیماً با خط انتقال قدرت خودرو کار کند و توان لازم برای تجهیز مکانیکی پرقدرت را فراهم سازد.

در این محصول، پوسته از آلمینیوم و اجزای انتقال قدرت مانند شافت و چرخ‌دنده‌ها از فولاد ساخته می‌شوند. چنین ساختاری برای مجموعه‌ای که در مسیر گاردان قرار دارد اهمیت زیادی دارد، زیرا هم پوسته باید موقعیت دقیق شافت‌ها و یاتاقان‌ها را حفظ کند و هم قطعات داخلی باید در برابر گشتاور و بارهای متناوب مقاومت داشته باشند.

جدول مشخصات فنی اسپلیت شافت 2/5T ژاپن

نکته فنی: برای مدل بازاری 2/5T، مقادیر دقیق گشتاور، نسبت تبدیل، RPM، توان و وزن بدون پلاک یا کد سازنده قابل تأیید نیستند؛ به همین دلیل عمداً در جدول عدد حدسی درج نشده است.

اسپلیت شافت 2/5T چه تفاوتی با PTO معمولی دارد؟

تفاوت اصلی در محل برداشت توان است. در PTO معمولی، قطعه روی یک خروجی مشخص از گیربکس نصب می‌شود. اما در Split Shaft، مجموعه وارد خود خط انتقال قدرت خودرو می‌شود.

آرایش کلی سیستم به این شکل است:

گیربکس اصلی → اسپلیت شافت → گاردان و محور عقب

و در حالت کار تجهیز:

گیربکس اصلی → اسپلیت شافت → خروجی تجهیز → پمپ آتش‌نشانی

این ساختار برای خودروهایی مفید است که پمپ یا تجهیز جانبی به توان مکانیکی بیشتری نیاز دارد یا برداشت توان مستقیم از یک PTO کوچک مناسب نیست.

کاربرد در خودروهای آتش‌نشانی

یکی از کاربردهای اصلی Split Shaft در خودروهای آتش‌نشانی، انتقال نیرو به پمپ اصلی آب است. پمپ آتش‌نشانی برای دستیابی به دبی و فشار موردنیاز باید با دور و توان مشخصی کار کند. در برخی خودروها این توان مستقیماً از مسیر گاردان و Split Shaft دریافت می‌شود.

مزیت این آرایش آن است که سیستم پمپ می‌تواند بدون نیاز به یک موتور مستقل از توان موتور اصلی خودرو استفاده کند. در خودروهای ژاپنی نیز ساختارهای Split-Shaft برای راه‌اندازی پمپ آتش‌نشانی به‌صورت مستند استفاده شده‌اند.

چرا جنس پوسته آلمینیوم است؟

Split Shaft در یکی از نقاط حساس خط انتقال نصب می‌شود و پوسته آن باید نیروهای ایجادشده توسط چرخ‌دنده‌ها، شافت‌ها و یاتاقان‌ها را تحمل کند. آلمینیوم برای چنین پوسته‌ای چند ویژگی مهم دارد:

• پایداری ابعادی مناسب
• مقاومت خوب در برابر ارتعاش
• استحکام کافی برای نگهداری یاتاقان‌ها
• قابلیت ماشین‌کاری دقیق محل شافت و بلبرینگ

اما اجزایی که مستقیماً نیرو را منتقل می‌کنند باید مقاومت بیشتری در برابر سایش و پیچش داشته باشند.

به همین دلیل شافت‌ها و چرخ‌دنده‌ها فولادی هستند.

اهمیت شافت و چرخ‌دنده‌های فولادی

در Split Shaft، دنده‌ها و شافت‌ها دائماً در معرض بار دورانی و شوک‌های ناشی از تغییر بار قرار دارند. اگر پمپ آتش‌نشانی ناگهان زیر بار قرار گیرد، افزایش گشتاور می‌تواند مستقیماً به مجموعه داخلی منتقل شود.

کیفیت این قطعات به عواملی مانند:

جنس فولاد، عملیات حرارتی، سختی سطح دنده، دقت پروفیل دندانه و کیفیت یاتاقان

وابسته است.

بنابراین هنگام بررسی کیفیت اسپلیت شافت، فقط ضخامت یا وزن پوسته معیار کافی نیست.

اتصال گاردانی

یکی از مشخصات مهم این محصول، اتصال آن به خط گاردان خودرو است. در هنگام نصب باید فلنج‌های ورودی و خروجی، قطر Pilot، تعداد و قطر پیچ‌ها و زاویه گاردان با مجموعه خودرو تطبیق داده شوند.

کوچک‌ترین خطا در هم‌راستایی می‌تواند باعث ایجاد:

• لرزش در گاردان
• صدای ضربه‌ای
• افزایش بار روی بلبرینگ‌ها
• داغ‌شدن یاتاقان
• سایش چهارشاخه گاردان
• لقی فلنج

شود.

به همین دلیل نصب Split Shaft از نصب یک PTO ساده حساس‌تر است.

هم‌راستایی مجموعه در خودرو

یکی از مواردی که در نصب اسپلیت شافت باید جدی گرفته شود، Driveline Alignment است. محور خروجی گیربکس، شافت Split Shaft و گاردان باید در محدوده زاویه مجاز قرار بگیرند. اگر خود مجموعه نسبت به شاسی کج نصب شود، حتی یک Split Shaft سالم نیز می‌تواند باعث لرزش شود. بنابراین پس از نصب باید علاوه بر عملکرد دنده‌ها، زاویه گاردان و هم‌محوری فلنج‌ها نیز بررسی شود.

بررسی قبل از نصب اسپلیت شافت 2/5T

برای محصول AT21-12217A بهتر است قبل از سفارش و نصب موارد زیر از روی قطعه قبلی یا خودرو کنترل شوند:

• ابعاد فلنج ورودی
• ابعاد فلنج خروجی
• فاصله پیچ‌ها
• قطر محل نشیمن فلنج
• نوع گاردان
• محل قرارگیری مجموعه روی شاسی
• فاصله گیربکس تا محور عقب
• نوع خروجی پمپ
• جهت قرارگیری خروجی تجهیز

اگر نمونه قبلی موجود است، مقایسه فیزیکی دو مجموعه بهترین روش برای جلوگیری از اشتباه در نصب است.

کنترل وضعیت داخلی قبل از استفاده

در Split Shaft کارکرده یا قطعه‌ای که مدت زیادی در انبار بوده است، بهتر است قبل از نصب چند بخش بررسی شوند. ابتدا شافت ورودی و خروجی با دست چرخانده شوند. چرخش باید یکنواخت باشد و گیر مکانیکی یا صدای غیرعادی وجود نداشته باشد. همچنین موارد زیر کنترل شوند:

لقی شافت، وضعیت فلنج، سلامت دنده‌ها، نشتی روغن، وضعیت کاسه‌نمد و سلامت رزوه‌های اتصال.

وجود لقی غیرعادی می‌تواند نشان‌دهنده فرسودگی بلبرینگ یا شافت باشد.

تست بعد از نصب

پس از نصب، بهتر است مجموعه مستقیماً با دور و بار کامل آزمایش نشود. در مرحله اول خودرو در دور پایین کار کند و مجموعه بدون بار سنگین بررسی شود. موارد مهم عبارت‌اند از:

• صدای چرخ‌دنده
• لرزش گاردان
• دمای پوسته
• نشتی روغن
• صدای یاتاقان
• وضعیت پیچ‌های فلنج

پس از اطمینان از عملکرد صحیح، پمپ آتش‌نشانی به‌تدریج زیر بار قرار گیرد. افزایش ناگهانی دور یا بار در تست اولیه می‌تواند عیب نصب را پنهان کرده و به دنده یا گاردان آسیب وارد کند.

درباره نام 2/5T

عنوان 2/5T برای این محصول در بازار استفاده می‌شود، اما در منابع عمومی ژاپنی تعریف فنی مشخصی برای این عبارت پیدا نشده است. به همین دلیل در صفحه محصول بهتر است آن را به‌عنوان:

مدل / نام تجاری بازار: 2/5T

ثبت کنیم.

نباید بدون مدرک آن را «نسبت 2:5»، «ظرفیت 2.5 تن» یا تعداد دندانه مشخص تفسیر کرد. این موضوع باعث می‌شود محتوای صفحه از نظر فنی قابل دفاع باقی بماند.

نکات مهم هنگام خرید اسپلیت شافت 2/5T

در خرید اسپلیت شافت 2/5T از شهر قطعات، مهم‌ترین موضوع تطبیق دقیق مجموعه با خط انتقال قدرت خودرو است. این قطعه مانند بسیاری از تجهیزات انتقال قدرت از جمله بغل گیربکس (PTO)، باید براساس مشخصات واقعی خودرو و سیستم هیدرولیک انتخاب شود و صرفاً عنوان عمومی «2/5T» برای انتخاب دقیق کافی نیست.

پیش از سفارش، بهتر است محل نصب، ابعاد و نوع فلنج‌ها، مشخصات گاردان، ساختار پمپ، جهت انتقال نیرو و فضای موجود روی شاسی بررسی شوند. در خودروهایی که اسپلیت شافت برای راه‌اندازی محصولات و تجهیزات آتش‌نشانی استفاده می‌شود، مشخصات پمپ اصلی نیز اهمیت زیادی دارد؛ زیرا دور، توان و گشتاور موردنیاز پمپ باید با خروجی Split Shaft و سیستم انتقال قدرت خودرو هماهنگ باشد.

این موضوع به‌خصوص در تجهیز خودروهای آتش‌نشانی و سیستم‌هایی شامل پمپ آتش‌نشانی، مانیتور آتش‌نشانی، هوزریل و سایر تجهیزات انتقال نیرو اهمیت بیشتری پیدا می‌کند.

اگر روی اسپلیت شافت قبلی یا مجموعه انتقال قدرت خودرو پلاک فنی یا شماره مدل وجود دارد، بهتر است این اطلاعات هنگام استعلام برای کارشناسان شهر قطعات ارسال شود. شماره مدل، نسبت تبدیل و مشخصات فنی قطعه قبلی معمولاً مبنای دقیق‌تری نسبت به عنوان کلی «اسپلیت شافت 2/5T» برای انتخاب محصول مناسب هستند.
