وقتی یک خودروی آتشنشانی وارد عملیات میشود، عملکرد موفق آن فقط به قدرت موتور یا ظرفیت مخزن آب وابسته نیست. پمپ باید در زمان مناسب دبی و فشار لازم را تأمین کند، شیرها باید جریان را دقیق کنترل کنند، مانیتور باید آب یا فوم را به نقطه هدف برساند و تجهیزات هشداردهنده نیز مسیر ایمن خودرو را فراهم کنند. خرابی هرکدام از این اجزا میتواند سرعت و کیفیت عملیات را تحت تأثیر قرار دهد.
به همین دلیل، انتخاب تجهیزات خودرو آتش نشانی نباید فقط براساس ظاهر، قیمت یا یک مشخصه منفرد انجام شود. ظرفیت پمپ، فشار کاری، جنس بدنه، نوع اتصالات، برق خودرو، فضای نصب و کاربری عملیاتی باید بهصورت یک مجموعه هماهنگ بررسی شوند.
در این راهنما مهمترین قطعات ماشین آتشنشانی، کاربرد آنها و معیارهایی را بررسی میکنیم که هنگام خرید، تجهیز یا بازسازی خودرو باید در نظر گرفته شوند.
تجهیزات خودرو آتش نشانی شامل چه قطعاتی است؟
تجهیزات نصبشده روی خودروهای آتشنشانی را میتوان به چند گروه اصلی تقسیم کرد. گروه اول شامل سامانه انتقال و پاشش آب و فوم است که پمپ، شیرها، اتصالات، مانیتور و نازلها را در بر میگیرد. گروه دوم تجهیزات امداد و نجات مانند وینچ و ابزارهای کشش هستند. گروه سوم نیز سامانه هشدار نوری و صوتی مانند چراغ گردان، آژیر، آمپلیفایر و بلندگو است.
نوع و تعداد این قطعات باتوجهبه کاربری خودرو تغییر میکند. تجهیزات موردنیاز یک خودروی شهری با خودروهای صنعتی، فرودگاهی، جنگلی یا امداد و نجات یکسان نیست. استاندارد NFPA 1900 نیز الزامات خودروهای آتشنشانی را براساس نوع و کاربرد وسیله نقلیه پوشش میدهد؛ ویرایش فعلی این استاندارد در وبسایت NFPA، نسخه ۲۰۲۴ معرفی شده است.
پمپ آتش نشانی خودرو چه وظیفهای دارد؟
پمپ، آب را از مخزن خودرو، شبکه آبرسانی یا منبع خارجی دریافت کرده و با دبی و فشار مشخص به خروجیها، شلنگها و مانیتور منتقل میکند. اگر پمپ با حجم مخزن، تعداد خروجیها یا تجهیزات پاشش هماهنگ نباشد، عملکرد کل سامانه ضعیف خواهد شد.
. ظرفیت و دبی پمپ آتش نشانی
دبی پمپ نشان میدهد که دستگاه در یک بازه زمانی چه حجمی از آب را منتقل میکند. عدد دبی باید براساس تعداد خروجیهایی که ممکن است همزمان استفاده شوند، ظرفیت مخزن، قطر لولهکشی و نوع عملیات انتخاب شود.
پمپ بزرگتر همیشه انتخاب بهتری نیست. پمپی که ظرفیت آن بیش از توان موتور، سیستم انتقال نیرو یا لولهکشی خودرو باشد، ممکن است هزینه، وزن و فشار اضافی ایجاد کند؛ بدون اینکه تمام ظرفیت آن در عمل قابلاستفاده باشد.
برای نمونه، پمپهای خودرویی Hale در مدلهای مختلف با ظرفیتهای متفاوت تولید میشوند و مدل Qmax این شرکت میتواند در پیکربندیهای مشخص به جریان نامی تا ۲۲۵۰ گالن در دقیقه برسد. این اختلاف ظرفیت نشان میدهد انتخاب پمپ باید بر مبنای مأموریت خودرو انجام شود، نه یک عدد عمومی برای تمام خودروها.
. فشار کاری پمپ
فشار خروجی باید با شلنگ، شیر، مانیتور، نازل و سایر اجزای مدار سازگار باشد. فشار پایین باعث کاهش برد و ضعف جریان میشود و فشار بیش از حد نیز میتواند به اتصالات، آببندیها یا شلنگها آسیب وارد کند.
در زمان انتخاب پمپ آتشنشانی باید علاوه بر فشار اسمی، عملکرد آن در دبیهای مختلف بررسی شود. فشار ثبتشده در حالت بدون جریان، معیار کافی برای ارزیابی عملکرد واقعی پمپ نیست.
. نوع انتقال نیرو به پمپ
پمپ خودرو ممکن است از طریق PTO، شافت، گاردان، موتور مستقل یا مجموعه انتقال قدرت اختصاصی راهاندازی شود. در سیستمهای متصل به گیربکس، نسبت دور و جهت چرخش باید با مشخصات پمپ هماهنگ باشند.
ناهماهنگی میان دور ورودی پمپ و سیستم انتقال قدرت میتواند به کمبود دبی، افزایش حرارت یا استهلاک زودرس منجر شود. به همین دلیل، پمپ، بغلگیربکس، شافت و گاردان باید بهعنوان یک مجموعه بررسی شوند.
مانیتور آتش نشانی چیست؟
مانیتور آتشنشانی تجهیزی است که حجم قابلتوجهی از آب یا محلول فوم را در جهت و زاویه کنترلشده پرتاب میکند. مانیتورها معمولاً روی سقف، سپر یا بخش پشتی خودرو نصب میشوند و در عملیات صنعتی، شهری و حفاظت از مخازن کاربرد دارند.
تفاوت مانیتور دستی و برقی
در مانیتور دستی، اپراتور جهت افقی، زاویه عمودی و در برخی مدلها الگوی پاشش را مستقیماً تنظیم میکند. این مدلها ساختار سادهتری دارند، اما برای کنترل آنها حضور اپراتور در محل نصب لازم است.
مانیتور برقی یا کنترل از راه دور از داخل کابین، پنل خودرو یا محل ایمنتری هدایت میشود. این قابلیت میتواند حضور نیروی انسانی در معرض حرارت و خطر را کاهش دهد. مانیتورهای برقی Akron Brass نیز برای کاربردهای سازهای، صنعتی، پتروشیمی و آتشنشانی جنگلی عرضه میشوند و امکان کنترل از راه دور دارند.
دبی، فشار و برد پرتاب مانیتور
برای انتخاب مانیتور باید دبی موردنیاز، فشار ورودی، نوع نازل و برد پرتاب بررسی شوند. عدد برد بهتنهایی معیار مناسبی نیست؛ زیرا فشار، دبی، نوع جریان، زاویه پرتاب، شرایط باد و نازل بر نتیجه واقعی اثر میگذارند.
مانیتور موجود در شهر قطعات با ظرفیت اعلامشده ۱۲۰۰ تا ۳۰۰۰ لیتر در دقیقه، فشار کاری ۸ تا ۱۲ بار و امکان چرخش افقی معرفی شده است. پیش از خرید باید این مشخصات با ظرفیت واقعی پمپ، قطر لولهها و کاربرد خودرو تطبیق داده شوند.
مانیتور آب و فوم
برخی مانیتورها فقط برای آب و برخی برای آب و فوم طراحی شدهاند. در سامانه فوم باید نوع کنسانتره، نسبت ترکیب، نازل و قطعات در تماس با ماده بررسی شوند. استفاده از تجهیزات ناسازگار ممکن است الگوی پاشش، دبی یا دوام آببندیها را تحت تأثیر قرار دهد.
مانیتورهای قابلحمل و ثابت میتوانند علاوه بر اطفا، برای خنککاری تجهیزات یا ایجاد پرده آب نیز استفاده شوند. Rosenbauer برای برخی مانیتورهای قابلحمل خود کاربردهای اطفا، خنککاری و ایجاد Water Shield را ذکر میکند.

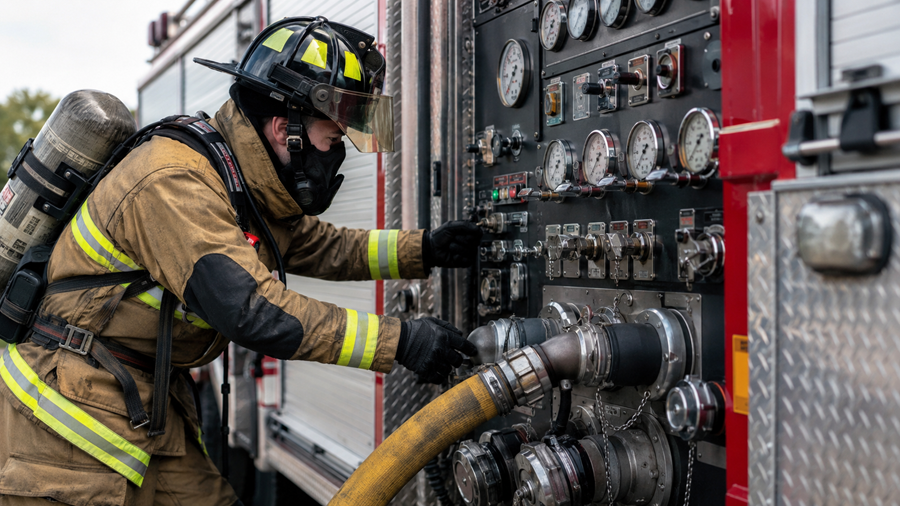

شیرهای پمپ آتش نشانی چه کاربردی دارند؟
شیرها مسیر ورود و خروج آب را کنترل کرده و به اپراتور امکان میدهند جریان هر خط را جداگانه مدیریت کند. شیر ورودی، شیر خروجی، شیر تخلیه، شیر یکطرفه و شیر اطمینان هرکدام وظیفه متفاوتی دارند.
شیرهای ورودی و خروجی
شیر ورودی، جریان منبع آب به پمپ را کنترل میکند و شیرهای خروجی آب تحت فشار را به شلنگ، مانیتور یا سایر خطوط هدایت میکنند. قطر شیر، نوع اتصال، فشار کاری و سرعت باز و بسته شدن باید با سامانه هماهنگ باشد.
باز و بسته کردن بسیار سریع شیر میتواند تغییر ناگهانی جریان و ضربه هیدرولیکی ایجاد کند. به همین دلیل در بعضی شیرهای آتشنشانی از مکانیزمهای کنترلشده یا دستههایی استفاده میشود که امکان تغییر تدریجی جریان را فراهم میکنند.
شیر اطمینان و کنترل فشار
در بخش ورودی یا خروجی پمپ ممکن است از شیرهای کنترل یا تخلیه فشار استفاده شود. این قطعات برای محافظت از سامانه در برابر فشار نامناسب اهمیت دارند. شیرهای خودرویی Akron Brass برای کار در شرایط سخت آتشنشانی و کنترل جریان آب طراحی شدهاند و در مدلهای مختلف با محرکهای دستی یا برقی ارائه میشوند.
انتخاب شیر فقط براساس قطر اسمی کافی نیست. نوع رزوه یا کوپلینگ، افت فشار، جنس بدنه، آببندی، فضای نصب و امکان سرویس نیز باید بررسی شود.
صافی سوپاپدار آتش نشانی چه نقشی دارد؟
هنگامی که پمپ از استخر، مخزن روباز، رودخانه یا منابع غیرشبکهای مکش انجام میدهد، احتمال ورود شن، برگ، گل و ذرات معلق وجود دارد. صافی مکش در ورودی شلنگ قرار میگیرد تا از ورود اجسام بزرگ و آسیب به پروانه، آببندیها و مجاری پمپ جلوگیری کند.
محصولات تخصصی صافی مکش برای شرایط سخت، مقاومت در برابر خوردگی و حفظ جریان مناسب طراحی میشوند. برخی صافیهای کمارتفاع Task Force Tips نیز برای مکش حجم بالا و استفاده از آب نزدیک کف مخزن طراحی شدهاند.
تفاوت صافی ساده و صافی سوپاپدار
صافی ساده وظیفه جداسازی ذرات را بر عهده دارد. در مدل سوپاپدار، یک شیر یکطرفه نیز در مجموعه وجود دارد که میتواند به حفظ ستون آب در مسیر مکش و آماده ماندن خط کمک کند.
برای انتخاب صافی سوپاپدار باید قطر ورودی، ظرفیت جریان، نوع اتصال، جنس بدنه و سازگاری آن با شلنگ مکش بررسی شوند. کوچک بودن سطح عبور یا گرفتگی صافی میتواند مکش پمپ را محدود کرده و باعث کاهش دبی شود.
اتصالات و کوپلینگهای آتش نشانی
اتصالات، اجزای بهظاهر ساده اما بسیار مهم تجهیزات خودرو آتش نشانی هستند. تبدیلها، فلنجها، کوپلینگها، زانوییها و چندراهیها باید فشار مدار را تحمل کرده و امکان اتصال سریع و ایمن را فراهم کنند.
ناهماهنگی استاندارد اتصال میان خودرو، شلنگ، مانیتور و منابع آب میتواند در زمان عملیات مشکل ایجاد کند. هنگام خرید باید قطر واقعی، نوع رزوه، استاندارد کوپلینگ، جنس قطعه و جهت نصب مشخص شوند.
اتصال نامناسب یا تبدیلی که مسیر عبور را بیش از حد محدود کند، افت فشار ایجاد میکند. همچنین قطعات آلومینیومی، برنجی، فولادی و پلیمری هرکدام برای شرایط و کاربردهای مشخصی مناسب هستند.
وینچ خودرو آتش نشانی چگونه انتخاب میشود؟
وینچ در عملیات امداد و نجات، جابهجایی موانع، بازیابی خودرو یا کشیدن تجهیزات استفاده میشود. انتخاب وینچ باید براساس وزن بار، نوع کشش، زاویه عملیات، تعداد لایههای سیمبکسل و روش نصب انجام شود.
ظرفیت کشش وینچ
ظرفیت درجشده روی وینچ معمولاً در شرایط مشخص و روی لایه ابتدایی سیمبکسل اعلام میشود. با افزایش تعداد لایهها روی درام، کشش مؤثر میتواند کاهش پیدا کند. بنابراین ظرفیت اسمی نباید بدون ضریب اطمینان و بررسی شرایط واقعی انتخاب شود.
برای خودروهای معمولی، WARN بهعنوان یک قاعده اولیه پیشنهاد میکند ظرفیت وینچ حدود ۱.۵ برابر وزن ناخالص مجاز خودرو در نظر گرفته شود؛ اما برای خودروهای سنگین آتشنشانی، عملیات زاویهدار و بازیابی تخصصی باید محاسبات سازنده و طراحی سازه نصب ملاک قرار گیرد.
وینچ برقی یا هیدرولیکی
وینچ برقی نصب سادهتری دارد، اما مصرف جریان، ظرفیت باتری، دینام و زمان کار پیوسته باید بررسی شوند. وینچ هیدرولیکی برای بعضی کاربریهای سنگین و طولانی مناسبتر است، ولی به پمپ، شیر، شلنگ و مدار هیدرولیک هماهنگ نیاز دارد.
شاسی و صفحه نصب نیز باید توان تحمل نیروی کشش را داشته باشند. نصب وینچ قدرتمند روی پایه ضعیف، ایمنی عملیات را به خطر میاندازد.
چراغ گردان و سامانه هشدار خودرو امدادی
چراغ گردان، فلاشر، آژیر، بلندگو و آمپلیفایر باید بهصورت یک سامانه هماهنگ دیده شوند. هدف این تجهیزات افزایش دیده و شنیده شدن خودرو در مسیر و محل عملیات است.
ویژگیهای چراغ گردان مناسب
چراغ گردان باید در نور روز و شب دید مناسبی داشته باشد و در برابر لرزش، گردوغبار، بارندگی و شرایط محیطی مقاوم باشد. ولتاژ کاری آن نیز باید با برق خودرو هماهنگ باشد.
محل نصب و زاویه دید اهمیت زیادی دارد. یک چراغ قوی که توسط تجهیزات سقفی یا بدنه خودرو پوشانده شود، هشدار مؤثری ایجاد نمیکند. Federal Signal برای خودروهای آتشنشانی و امدادی، چراغهای محیطی، نوارهای نور، آژیر، بلندگو و تجهیزات هشدار مکمل عرضه میکند؛ این موضوع نشان میدهد هشدار نوری و صوتی باید بهعنوان یک مجموعه طراحی شود.
آمپلیفایر و آژیر
توان آمپلیفایر باید با بلندگو و معماری برق خودرو سازگار باشد. توان بالاتر بدون بلندگوی متناسب میتواند باعث اعوجاج یا آسیب به تجهیزات شود.
در سیمکشی تجهیزات هشدار باید ظرفیت کابل، فیوز، رله، اتصال بدنه و افت ولتاژ بررسی شوند. اضافه کردن تجهیزات متعدد بدون محاسبه مصرف برق ممکن است بار بیش از حدی به دینام و باتری وارد کند.
پایه مخزن و قطعات نگهدارنده
مخزن آب یا فوم در هنگام حرکت، ترمز و پیچیدن نیروی قابلتوجهی به شاسی و پایهها وارد میکند. پایه مخزن باید وزن مخزن پر، ارتعاش خودرو و تنشهای ناشی از حرکت را تحمل کند.
کیفیت جوش، جنس پایه، نقاط اتصال و توزیع وزن اهمیت زیادی دارند. نصب غیراصولی میتواند باعث ترکخوردگی پایه، جابهجایی مخزن یا انتقال تنش نامناسب به شاسی شود.
در زمان تعویض پایه مخزن نباید فقط ابعاد ظاهری قطعه قبلی کپی شود. ظرفیت مخزن، جنس آن، محل بافلهای داخلی و نقاط اصلی تحمل بار نیز باید بررسی شوند.
چگونه تجهیزات مناسب خودرو آتش نشانی را انتخاب کنیم؟
نخست باید کاربری دقیق خودرو مشخص شود. خودروی اطفای شهری، تانکر آبرسان، امداد و نجات یا خودروی صنعتی به تجهیزات یکسان نیاز ندارد. پس از آن باید مشخصات فنی اجزا بهصورت زنجیرهای بررسی شوند.
برای مثال، انتخاب مانیتور با دبی بالا زمانی منطقی است که پمپ، مخزن، لولهکشی و شیرها توان تأمین همان جریان را داشته باشند. نصب وینچ قدرتمند نیز زمانی ایمن است که شاسی، پایه نصب و برق یا مدار هیدرولیک ظرفیت لازم را داشته باشند.
در خرید تجهیزات خودرو آتش نشانی این اطلاعات اهمیت بیشتری دارند:
- نوع و کاربری خودرو
- ظرفیت مخزن آب و فوم
- دبی و فشار پمپ
- ولتاژ برق خودرو
- فضای موجود برای نصب
- نوع و قطر اتصالات
- شرایط آبوهوایی و محیط کار
- ساعات کار و تناوب استفاده
- امکان تأمین قطعه و تعمیر
- استاندارد یا تأییدیه موردنیاز خریدار
انتخاب قطعات فقط براساس قیمت اولیه ممکن است هزینههای تعمیر، توقف خودرو و ناسازگاری تجهیزات را افزایش دهد.
نگهداری تجهیزات خودرو آتش نشانی
خودروی آتشنشانی ممکن است مدت زیادی بدون عملیات بماند، اما در زمان مأموریت باید بلافاصله آمادهبهکار باشد. بنابراین سرویس دورهای باید بر مبنای زمان و تست عملکرد انجام شود، نه فقط میزان استفاده.
پمپ باید از نظر نشتی، صدای غیرعادی، فشار، دبی و دمای کار بررسی شود. شیرها باید بهطور کامل باز و بسته شوند و آببندی آنها کنترل شود. مانیتور باید در تمام محدوده حرکتی آزمایش شود و مسیر نازل از نظر گرفتگی بررسی گردد.
سیمبکسل، قلاب، ترمز و کنترل وینچ نیز باید بازدید شوند. چراغها، آژیر، آمپلیفایر، باتری و اتصالات برق باید در برنامه تست منظم قرار گیرند.
وجود صدا، لرزش، افت فشار، نشتی یا عملکرد نامنظم نباید تا سرویس دورهای بعدی نادیده گرفته شود. چنین علائمی میتوانند نشانه شروع خرابی باشند.
جمعبندی
مهمترین تجهیزات خودرو آتش نشانی شامل پمپ، مانیتور آب و فوم، شیرهای ورودی و خروجی، صافی مکش، اتصالات، وینچ، چراغ گردان، آمپلیفایر و پایههای نگهدارنده هستند. عملکرد مناسب خودرو زمانی حاصل میشود که این قطعات با یکدیگر و با مشخصات شاسی، مخزن و سیستم انتقال قدرت هماهنگ باشند.
هنگام انتخاب قطعات ماشین آتشنشانی باید دبی، فشار، ظرفیت، ولتاژ، نوع اتصال، محل نصب و شرایط عملیات بررسی شوند. خرید یک قطعه قدرتمند اما ناسازگار، لزوماً عملکرد خودرو را بهتر نمیکند.
برای استعلام تجهیزات آتشنشانی خودرو، مشخصات فنی قطعه قبلی، تصاویر محل نصب، مدل خودرو و نیاز عملیاتی را در اختیار کارشناسان شهر قطعات قرار دهید تا انتخاب دقیقتری انجام شود.
سؤالات متداول درباره تجهیزات خودرو آتش نشانی
مهمترین تجهیزات خودرو آتش نشانی چیست؟
پمپ آب، مخزن، مانیتور، نازل، شیرها، اتصالات، صافی مکش، وینچ، چراغ گردان، آژیر و آمپلیفایر از اجزای اصلی هستند.
برای انتخاب پمپ آتش نشانی چه مشخصاتی لازم است؟
دبی، فشار کاری، نوع منبع آب، ظرفیت مخزن، تعداد خروجیها، روش انتقال نیرو و فضای نصب باید مشخص شوند.
مانیتور دستی بهتر است یا برقی؟
مانیتور دستی سادهتر است، اما مانیتور برقی امکان کنترل از راه دور را فراهم میکند. انتخاب آنها به نوع عملیات، محل نصب و بودجه بستگی دارد.
صافی سوپاپدار چه کاربردی دارد؟
این قطعه از ورود ذرات به مسیر مکش جلوگیری میکند و سوپاپ آن میتواند به حفظ آب در خط مکش کمک کند.
وینچ آتشنشانی چگونه انتخاب میشود؟
وزن خودرو یا بار، نوع عملیات، ضریب اطمینان، ولتاژ برق، نوع سیمبکسل و استحکام محل نصب باید بررسی شوند.
