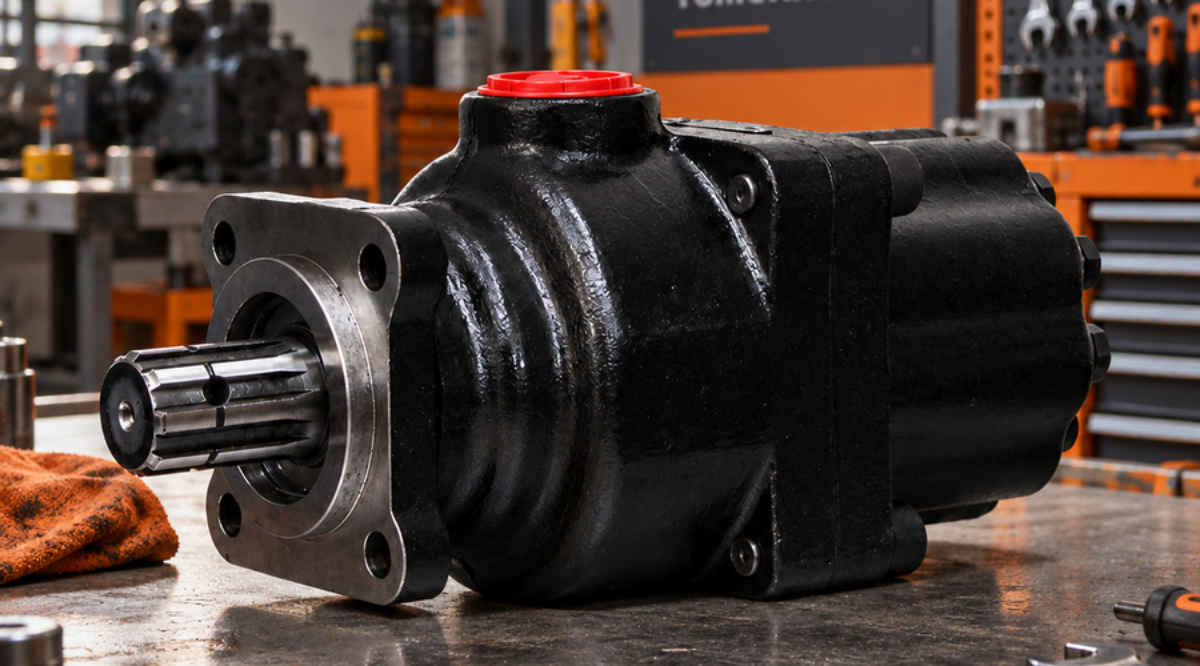

برای خرید پمپ هیدرولیک کمپرسی، دانستن حجم جابهجایی، ابعاد ظاهری یا فاصله پیچها کافی نیست؛ جهت گردش شفت نیز باید با خروجی بغل گیربکس یا PTO هماهنگ باشد. اگر پمپ چپگرد به محرکی با جهت نامتناسب متصل شود، ممکن است روغن را از مسیر درست نکشد، دبی مورد انتظار ایجاد نشود یا مجموعه با صدا و افزایش دما کار کند. پیامد دقیق به ساختمان همان پمپ و مدار بستگی دارد، اما آزمایش اشتباه میتواند ریسک آسیب را بالا ببرد. برای تشخیص پمپ هیدرولیک چپ گرد یا راست گرد باید زاویه مشاهده مشخص باشد و فلش بدنه، پلاک، کد فنی و کاتالوگ سازنده بررسی شوند. این راهنما کمک میکند پیش از استعلام، جهت چرخش شفت پمپ، پورتها و اطلاعات PTO را درست ثبت کنید و از سفارش قطعه صرفاً مشابه جلوگیری شود.
پاسخ سریع؛ پمپ چپگرد است یا راستگرد؟
از روبهروی انتهای شفت محرک به پمپ نگاه کنید: CW یعنی ساعتگرد و CCW یعنی پادساعتگرد. این قرارداد در بسیاری از کاتالوگها رایج است، اما قطعی نیست. ملاک نهایی، فلش روی بدنه، پلاک، کد فنی یا کاتالوگ رسمی همان سازنده است؛ محل پورتها فقط نشانه کمکی محسوب میشود.
جهت گردش پمپ هیدرولیک دقیقاً به چه معناست؟
جهت گردش، مسیر چرخش شفت ورودی پمپ در یک زاویه دید تعریفشده است. وقتی در مشخصات یک مدل CW نوشته میشود، منظور چرخش ساعتگرد و CCW به معنی چرخش پادساعتگرد است. چون همان دوران از سمت مقابل برعکس دیده میشود، عبارت «چپگرد» یا «راستگرد» بدون گفتن محل مشاهده میتواند خریدار را به نتیجه اشتباه برساند.
جهت چرخش شفت با جهت حرکت روغن یک مفهوم نیست. شفت انرژی مکانیکی را از PTO دریافت میکند؛ اجزای داخلی پمپ با دوران خود، روغن را از پورت مکش میگیرند و به پورت فشار میفرستند. شکل پوسته، طراحی داخلی، آببندها و آرایش پورتها تعیین میکنند که هر دهانه چه نقشی داشته باشد. برای شناخت جایگاه پمپ، مخزن، شیر کنترل و عملگر در کل مدار میتوانید راهنمای سیستم هیدرولیک کمپرسی را ببینید.
در بعضی پمپها با تغییر دوران، نقش مکش و فشار نیز تغییر میکند؛ اما همه مدلها دوطرفه یا قابلتبدیل نیستند. آببندی و مسیرهای داخلی ممکن است فقط برای یک جهت طراحی شده باشند؛ پس برعکس چرخاندن آزمایشی یا جابهجایی حدسی شیلنگها روش تشخیص نیست.
پمپ هیدرولیک چپگرد و راستگرد چه تفاوتی دارند؟
تفاوت اصلی، جهت مجاز چرخش شفت از زاویه تعریفشده سازنده است. دو پمپ با ظاهر و فلنج مشابه ممکن است جهت، شفت، ظرفیت یا پورت متفاوتی داشته باشند. این جدول جایگزین مشخصات مدل نیست.
|
معیار |
پمپ چپگرد |
پمپ راستگرد |
|
جهت متداول دوران |
پادساعتگرد در صورت تعریف از سمت انتهای شفت |
ساعتگرد در صورت تعریف از سمت انتهای شفت |
|
علامت اختصاری |
معمولاً CCW؛ گاهی L یا کد اختصاصی سازنده |
معمولاً CW؛ گاهی R یا کد اختصاصی سازنده |
|
زاویه مشاهده |
مطابق کاتالوگ؛ در بسیاری از مدلها روبهروی شفت محرک |
مطابق کاتالوگ؛ در بسیاری از مدلها روبهروی شفت محرک |
|
وضعیت پورتها |
ممکن است با طراحی چپگرد مرتبط باشد، اما قاعده ثابت برای همه مدلها نیست |
ممکن است با طراحی راستگرد مرتبط باشد، اما قاعده ثابت برای همه مدلها نیست |
|
روش تأیید نهایی |
فلش بدنه، پلاک، کد فنی و کاتالوگ همان مدل |
فلش بدنه، پلاک، کد فنی و کاتالوگ همان مدل |
در پمپ دندهای، سمت مکش معمولاً دهانهای است که روغن را از مخزن دریافت میکند و سمت فشار روغن را به مدار میفرستد. اندازه یا محل دهانه ممکن است به تشخیص کمک کند، ولی مبنای خرید نیست. اگر قصد مقایسه مدلهای موجود را دارید، ابتدا جهت و کد را ثبت کنید و سپس صفحه مشاهده پمپهای دندهای هیدرولیک را بررسی کنید.
از کدام سمت باید به شفت پمپ نگاه کنیم؟
برای جلوگیری از خطای دید، پمپ را طوری در نظر بگیرید که انتهای شفت محرک بهطرف شما باشد؛ یعنی همان سمتی که شفت، خار یا هزارخار و معمولاً فلنج نصب دیده میشود. در بسیاری از کاتالوگهای پمپ، CW و CCW از همین «نمای انتهای شفت» یا Shaft-End View اعلام میشوند. بااینحال، عنوان شکل و دستور سازنده باید خوانده شود، زیرا قرارداد نامگذاری میتواند متفاوت باشد.
اگر به پشت پمپ نگاه کنید، همان دوران ظاهراً معکوس دیده میشود. برای نمونه، حرکتی که از روبهروی شفت ساعتگرد است، از سمت درپوش عقب پادساعتگرد به نظر میرسد. به همین دلیل عکس ارسالی باید دقیقاً روبهروی شفت باشد و بهتر است در کنار آن، یک عکس کامل از بدنه و پلاک نیز ارسال شود.
سه روش مطمئن برای تشخیص جهت گردش پمپ
بررسی فلش روی بدنه
برخی سازندگان جهت مجاز دوران را با فلش روی پوسته، فلنج یا برچسب مشخص میکنند. ابتدا بدنه را تمیز کنید تا فلش با علامت ریختهگری، جهت جریان یا نشانه مونتاژ اشتباه نشود. اگر دو فلش یا علامت مبهم وجود دارد، از روی آنها حکم ندهید؛ فلش باید با پلاک یا کاتالوگ همان مدل تطبیق داده شود.
بررسی علامت CW یا CCW و کد فنی
روی پلاک یا بدنه بهدنبال CW، CCW، Right، Left یا حروف اختصاری تعریفشده در جدول کدگذاری سازنده باشید. CW ساعتگرد و CCW پادساعتگرد است، مشروط به همان زاویه دید اعلامشده. کد کامل را بدون حذف پسوندها ثبت کنید؛ یک حرف یا عدد انتهایی ممکن است نوع شفت، فلنج، پورت یا جهت را مشخص کند.
مراجعه به کاتالوگ یا تأیید فروشنده فنی
اگر فلش پاک شده، پلاک ناخواناست یا کد در دسترس نیست، کاتالوگ رسمی همان سری و تأیید فروشنده فنی اولویت دارد. عکس روبهروی شفت، پورتها، پلاک و محل نصب را کنار مشخصات گیربکس و PTO ارسال کنید. جای پورتها، بزرگتر بودن یک دهانه یا شباهت به پمپ قبلی فقط سرنخ است و نباید جای مدرک فنی را بگیرد.
اگر پمپ با جهت اشتباه نصب شود چه اتفاقی میافتد؟
نتیجه به نوع پمپ و طراحی مدار بستگی دارد. ممکن است پمپ از دهانه نامناسب مکش کند، روغن کافی به محفظه نرسد یا دبی مورد انتظار تولید نشود. صدای غیرعادی، نوسان عملکرد، افزایش دما یا تأخیر در حرکت جک میتواند ظاهر شود؛ بااینحال این نشانهها اختصاصی نیستند و ممکن است علت دیگری مانند کمبود روغن، گرفتگی مسیر یا هوا در مدار داشته باشند.
در بعضی طراحیها، کارکرد خلاف جهت میتواند فشار نامناسبی به آببندها یا اجزای داخلی وارد کند و احتمال نشتی یا خرابی را افزایش دهد. اختلال در جریان نیز ممکن است پمپ، شیرها، شیلنگها یا عملگرها را در معرض شرایط خارج از طراحی قرار دهد. خرابی فوری در همه مدلها قطعی نیست، اما ادامه آزمایش برای «شاید راه بیفتد» تصمیم ایمنی نیست.
پمپ نباید خشک راهاندازی شود؛ نبود روغن یا هواگیری نادرست هم آسیبزا است و هم نتیجه آزمون را گمراه میکند. اگر جهت تأیید نشده، پمپ را باز نکنید، پورتها را حدسی جابهجا نکنید و راهاندازی را ادامه ندهید.
چگونه جهت پمپ را با بغل گیربکس یا PTO تطبیق دهیم؟
تطبیق از زنجیره واقعی انتقال توان آغاز میشود. مدل و کد کامل گیربکس، کد PTO یا بغل گیربکس، سمت نصب و جهت واقعی خروجی باید بررسی شوند؛ نام خودرو بهتنهایی کافی نیست.
در مرحله بعد، نوع خروجی PTO و شفت ورودی پمپ باید تطبیق داده شوند: هزارخار، خار، فلنج، استاندارد اتصال، طول درگیری و کوپلینگ واسط. هممحوری و محدودیت فضای نصب نیز مهم است؛ سازگاری دندانهها بهتنهایی تضمین نمیکند که پمپ بدون تنش یا برخورد با شاسی، مخزن و شیلنگها نصب شود. برای شناسایی گزینه محرک مرتبط میتوانید دسته محصولات بغل گیربکس را ببینید.
دور خروجی PTO باید با دور مجاز پمپ مقایسه شود و جهت آن از زاویه تعریفشده تأیید گردد. حجم جابهجایی پمپ همراه با دور واقعی، بر دبی نظری اثر میگذارد؛ بنابراین خرید «پمپ قویتر» بدون محاسبه دبی، توان و محدودیت مدار میتواند انتخاب نامتناسبی باشد. هیچ فشار، دبی یا دور عمومی را نمیتوان برای همه خودروها معتبر دانست.
در پایان، محل پورت مکش و فشار، امکان مسیرگذاری شیلنگ، قطر و نوع اتصالها و دسترسی برای سرویس کنترل میشود. اگر پمپ بهصورت مستقیم یا با کوپلینگ نصب میشود، دستور سازنده درباره بارهای مجاز شفت و همراستایی نیز ملاک است. برای انتخاب ظرفیت و نوع پمپ در کنار جهت گردش، راهنمای انتخاب پمپ هیدرولیک کمپرسی مرجع تکمیلی است.
جهت پمپ را مطمئن نیستید؟ از پلاک، نمای روبهروی شفت، پورتها و محل نصب چند عکس واضح ارسال کنید تا پیش از سفارش، امکان تطبیق فنی مدل بررسی شود.
قبل از سفارش چه اطلاعاتی برای شهر قطعات ارسال کنیم؟
برای جلوگیری از پیشنهاد یک پمپ صرفاً مشابه، این موارد را در یک پیام منظم ارسال کنید:
- مدل خودرو و نوع کاربری آن، مانند کمپرسی یا تجهیز خاص؛
- کد کامل گیربکس از روی پلاک یا مدرک معتبر؛
- کد PTO یا بغل گیربکس، بدون حذف پیشوند و پسوند؛
- عکس واضح و خوانای پلاک پمپ؛
- عکس مستقیم از روبهروی شفت پمپ؛
- عکس هر دو پورت مکش و فشار و علامتهای کنار آنها؛
- عکس بازتر از محل نصب و فضای اطراف؛
- مشخصات و کد پمپ قبلی، اگر قطعه اصلی در دسترس است؛
- نوع اتصال، فلنج، شفت و کوپلینگ میان PTO و پمپ؛
- دبی، فشار و دور موردنیاز، فقط در صورت وجود اطلاعات معتبر سازنده یا محاسبه فنی.
اگر پلاک خوانا نیست، از چند زاویه در نور یکنواخت عکس بگیرید. چرخاندن دستی شفت یا حدسزدن جهت از روی مقاومت آن معتبر نیست؛ سمت مشاهده خروجی PTO را نیز مشخص کنید.
اشتباهات رایج هنگام خرید پمپ چپگرد یا راستگرد
- نگاهکردن از زاویه اشتباه: مشاهده از سمت درپوش عقب، جهت ظاهری را نسبت به نمای شفت معکوس میکند.
- انتخاب فقط براساس ظاهر: پوسته و فلنج مشابه، یکسان بودن جهت، ظرفیت، شفت یا پورتها را ثابت نمیکند.
- اعتماد کامل به محل پورتها: جای یا اندازه دهانهها سرنخ کمکی است و میان خانوادههای مختلف قاعده واحدی ندارد.
- نادیدهگرفتن کد فنی: حذف یک پسوند ممکن است تفاوت مهمی در جهت، اتصال یا نسخه ساخت را پنهان کند.
- فرض یکسانبودن جهت PTO و پمپ: جهت هر دو باید با زاویه دید مشخص و براساس مدرک همان مدل بررسی شود.
- خرید پمپ با دبی بیشتر بدون بررسی: افزایش حجم یا دور میتواند نیاز توان و رفتار مدار را تغییر دهد؛ «قویتر» همیشه سازگارتر نیست.
- نصب و آزمایش بدون روغنکاری و هواگیری صحیح: تست خشک یا راهاندازی حدسی میتواند آسیبزا باشد و نتیجه عیبیابی را نامعتبر کند.
- دستکاری برای تغییر جهت: همه پمپها قابل تغییر نیستند و بازکردن یا تغییر داخلی بدون دستور رسمی و تخصص مناسب توصیه نمیشود.
جمعبندی و راهنمای خرید
پیش از خرید، چهار موضوع را قطعی کنید: جهت چرخش پمپ از زاویه تعریفشده، جهت خروجی PTO، سازگاری مکانیکی اتصال و وضعیت پورتهای مکش و فشار. سپس دور، دبی موردنیاز، محدودیت فضای نصب و کدهای کامل را کنار هم قرار دهید. اگر یکی از این اطلاعات نامشخص است، خرید براساس ظاهر یا گفته «این مدل روی همان کامیون نصب میشود» ریسک برگشت قطعه و توقف خودرو را بالا میبرد.
در استعلام، ابتدا تصاویر و کدها و سپس سازگاری شفت، فلنج، کوپلینگ، دور و کاربرد بررسی میشوند؛ تأیید جهت بهتنهایی کافی نیست.
برای استعلام موجودی و انتخاب پمپ سازگار، مدل خودرو، کد گیربکس، کد PTO، عکس پلاک پمپ و نمای روبهروی شفت را برای کارشناسان شهر قطعات ارسال کنید و سپس مشاهده پمپهای هیدرولیک را انتخاب کنید.
سؤالات متداول
از کدام سمت میتوان چپگرد یا راستگرد بودن پمپ را تشخیص داد؟
در بسیاری از کاتالوگها جهت از نمای روبهروی انتهای شفت محرک تعریف میشود؛ یعنی شفت بهطرف بیننده است. چون مشاهده از پشت پمپ جهت را معکوس نشان میدهد، همیشه عنوان نمای کاتالوگ را بخوانید. فلش بدنه، پلاک، کد فنی یا مدرک رسمی همان سازنده ملاک نهایی است.
CW و CCW روی پمپ هیدرولیک چه معنایی دارند؟
CW مخفف Clockwise و به معنی چرخش ساعتگرد است؛ CCW مخفف Counterclockwise و به معنی چرخش پادساعتگرد. این علامتها فقط زمانی قابل تفسیرند که سمت مشاهده مشخص باشد. در بسیاری از پمپها نما از سمت شفت است، اما باید قرارداد اعلامشده در کاتالوگ همان مدل تأیید شود.
آیا میتوان جهت گردش هر پمپ هیدرولیک را تغییر داد؟
خیر. بعضی پمپها فقط برای یک جهت طراحی شدهاند و آببندی، صفحات داخلی یا پورتبندی آنها با همان جهت هماهنگ است. برخی مدلها ممکن است نسخه قابلتغییر یا دوطرفه داشته باشند، اما این قابلیت باید صریحاً در مستندات سازنده تأیید شود. بازکردن یا تغییر داخلی پمپ بدون دستور رسمی توصیه نمیشود.
اگر پمپ با جهت اشتباه نصب شود چه اتفاقی میافتد؟
ممکن است مکش درست انجام نشود، دبی مورد انتظار شکل نگیرد و صدا، گرما یا عملکرد نامنظم ایجاد شود. در بعضی طراحیها آببندها یا اجزای داخلی نیز در معرض آسیب قرار میگیرند. شدت پیامد مدلمحور است؛ اگر جهت تأیید نشده، از تست خشک یا ادامه راهاندازی حدسی خودداری کنید.
برای خرید پمپ سازگار چه عکسها و مشخصاتی باید ارسال کنیم؟
مدل خودرو و کاربری، کد کامل گیربکس و PTO، عکس خوانای پلاک پمپ، نمای مستقیم روبهروی شفت، تصاویر پورتهای مکش و فشار و عکس محل نصب را ارسال کنید. مشخصات پمپ قبلی، نوع فلنج، شفت و کوپلینگ و اطلاعات معتبر دبی، فشار و دور نیز به تطبیق فنی کمک میکنند.
