انتقال صدها یا حتی هزاران نیوتنمتر گشتاور در یک ماشین سنگین، فقط به موتور و گیربکس وابسته نیست. نیروی تولیدشده باید از مسیر مناسبی به دیفرانسیل، پمپ هیدرولیک، پمپ آتشنشانی یا تجهیزات جانبی منتقل شود. در بسیاری از این سیستمها، گاردان ماشین سنگین یکی از مهمترین قطعات مسیر انتقال نیرو است.

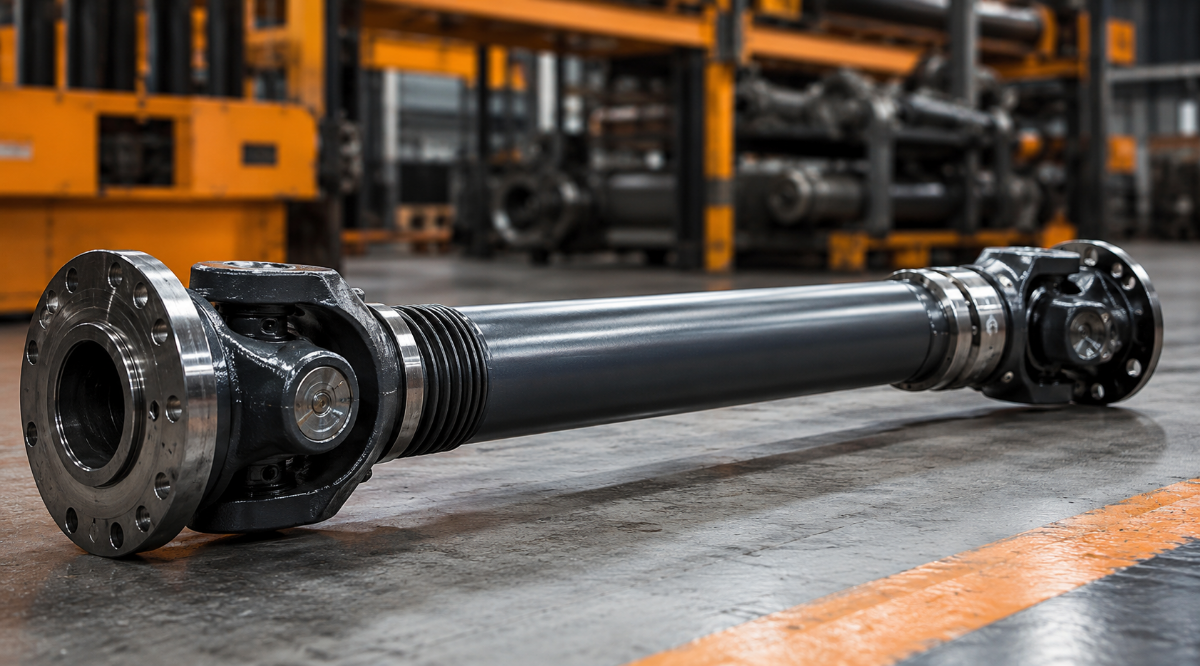

گاردان یا Driveshaft یک شافت دوار است که توان و گشتاور را میان دو مجموعهای منتقل میکند که الزاماً در یک راستای ثابت قرار ندارند. چهارشاخهها، کشویی، فلنجها و در گاردانهای چندتکه یاتاقان وسط، امکان انتقال نیرو همراه با تغییر زاویه و طول مؤثر مجموعه را فراهم میکنند.
به همین دلیل، انتخاب گاردان فقط براساس طول یا قطر لوله انجام نمیشود. دور کاری، گشتاور، زاویه نصب، طول، نوع چهارشاخه، نوع فلنج و حتی نحوه کار تجهیز باید پیش از ساخت یا خرید گاردان بررسی شوند.
گاردان ماشین سنگین چیست و چگونه کار میکند؟
در سیستم انتقال قدرت اصلی کامیون، گاردان معمولاً نیروی چرخشی را از خروجی گیربکس به دیفرانسیل منتقل میکند. در خودروهای کاری نیز ممکن است یک گاردان جداگانه برای انتقال نیرو از PTO یا پشت گیربکس به پمپ هیدرولیک، پمپ آب یا تجهیز جانبی استفاده شود. در هر دو حالت، اصل عملکرد مشابه است: شافت باید گشتاور را با کمترین لرزش و بدون ایجاد بار اضافی روی یاتاقانها و اتصالات منتقل کند.
مشکل اینجاست که گیربکس، دیفرانسیل یا پمپ همیشه دقیقاً در یک راستا قرار ندارند. علاوه بر این، در بسیاری از خودروها فاصله میان دو نقطه در زمان حرکت یا تغییر وضعیت سیستم کمی تغییر میکند. اینجاست که چهارشاخه و بخش کشویی گاردان اهمیت پیدا میکنند.
Dana در سیستمهای گاردان خودروهای تجاری نیز روی ظرفیت گشتاور، بالانس و کنترل لرزش تأکید دارد؛ گاردانهای سنگین این شرکت بسته به سری برای تحمل گشتاورهای بسیار بالا طراحی میشوند.
اجزای اصلی گاردان ماشین سنگین
.. شافت یا لوله گاردان
بدنه اصلی مجموعه معمولاً یک لوله یا شافت مقاوم است که گشتاور را میان دو انتهای گاردان منتقل میکند. قطر، ضخامت و طول این بخش باید متناسب با گشتاور و دور کاری انتخاب شود. افزایش طول شافت بدون توجه به قطر و سرعت میتواند رفتار دینامیکی مجموعه را تغییر دهد و احتمال لرزش را افزایش دهد. به همین دلیل، ساخت گاردان ماشین سنگین تنها با اندازهگیری طول کلی انجام نمیشود و مشخصات کاری نیز باید در نظر گرفته شوند.
.. چهارشاخه گاردان
چهارشاخه گاردان یا Universal Joint امکان انتقال حرکت چرخشی میان دو شافت با زاویه را فراهم میکند. در ماشینهای سنگین، چهارشاخه تحت بار و گشتاور قابلتوجهی قرار دارد. لقی، خشک کار کردن یا خرابی بلبرینگهای سوزنی آن میتواند باعث ایجاد صدای تقتق، لرزش و در مراحل پیشرفته شکست اتصال شود. چهارشاخه مناسب باید از نظر سری، ابعاد و ظرفیت بار با گاردان هماهنگ باشد. Dana نیز برای خودروهای تجاری، U-Jointهای اختصاصی با ظرفیتهای مختلف ارائه میکند و تأکید دارد که افزایش گشتاور در سیستمهای جدید فشار بیشتری به مجموعه گاردان وارد میکند.
.. کشویی گاردان
فاصله میان دو سر گاردان در بسیاری از کاربردها کاملاً ثابت نیست. برای جبران تغییر طول، از مجموعه کشویی یا Slip Joint استفاده میشود. این بخش معمولاً از یک اتصال هزارخار تشکیل شده که امکان حرکت طولی محدود را فراهم میکند و در عین حال گشتاور را انتقال میدهد. اگر کشویی خشک شود، بیش از حد لقی داشته باشد یا خارهای آن ساییده شوند، امکان ایجاد ضربه، صدا و گیرکردن حرکت طولی وجود دارد. Dana کمبود روانکاری U-Joint و Slip Assembly را از عوامل مهم خرابی زودرس گاردان معرفی میکند.
.. فلنج گاردان
فلنج محل اتصال گاردان به خروجی گیربکس، دیفرانسیل، PTO یا تجهیز جانبی است. قطر فلنج، تعداد پیچها، قطر دایره پیچها، Pilot و نوع اتصال باید دقیقاً با قطعه مقابل تطابق داشته باشند. دو فلنج ممکن است در نگاه اول مشابه باشند، اما چند میلیمتر اختلاف در ابعاد یا موقعیت پیچها باعث ناسازگاری شود. در گاردانهای سفارشی، اندازهگیری دقیق فلنج یکی از اطلاعات ضروری پیش از ساخت است.
.. یاتاقان وسط گاردان
در گاردانهای بلند ممکن است استفاده از یک شافت یکتکه مناسب نباشد. در چنین شرایطی، مجموعه به دو یا چند قسمت تقسیم شده و از یاتاقان وسط گاردان یا Center Bearing برای حمایت از شافت استفاده میشود. یاتاقان وسط فقط وزن گاردان را تحمل نمیکند؛ باید شافت را در موقعیت و زاویه مناسب نیز حفظ کند. خرابی لاستیک نگهدارنده، بلبرینگ یا نصب نامناسب یاتاقان وسط میتواند باعث لرزش و صدای مجموعه شود. Dana نیز حفظ زاویه صحیح Driveline را از عوامل مؤثر بر عمر گاردان و قطعات مرتبط میداند.
انواع گاردان ماشین سنگین
. گاردان اصلی کامیون
این گاردان نیروی گیربکس را به دیفرانسیل منتقل میکند و یکی از اجزای اصلی Driveline خودرو محسوب میشود. میزان گشتاور، فاصله محورها، نوع گیربکس و دیفرانسیل و آرایش محورهای خودرو در طراحی این مجموعه اثر دارند. در کامیونهای چندمحوره ممکن است علاوه بر گاردان اصلی، Inter-Axle Shaft نیز برای انتقال نیرو میان محورها وجود داشته باشد.
. گاردان کمپرسی
گاردان کمپرسی در بسیاری از سیستمها برای انتقال نیرو از PTO یا پشت گیربکس به پمپ هیدرولیک استفاده میشود. برخلاف گاردان اصلی خودرو که بخش دائمی سیستم حرکت است، این گاردان معمولاً هنگام فعال شدن PTO وارد مدار کاری میشود. در انتخاب گاردان کمپرسی باید دور خروجی PTO، گشتاور موردنیاز پمپ، فاصله پمپ تا گیربکس، زاویه نصب و نوع فلنج بررسی شوند. اگر زاویه کار نامناسب باشد یا گاردان بالانس نباشد، لرزش میتواند به شافت خروجی PTO و بلبرینگ پمپ منتقل شود.
. گاردان خودرو آتشنشانی
در برخی خودروهای آتشنشانی، پمپ آب از طریق PTO و یک شافت یا گاردان مستقل به حرکت درمیآید. در این کاربرد، قابلیت اطمینان اهمیت بسیار زیادی دارد؛ زیرا پمپ باید هنگام عملیات بتواند با دور و توان طراحیشده کار کند.
گاردان آتشنشانی باید براساس سرعت ورودی پمپ، توان موردنیاز، محل نصب و نوع خروجی PTO انتخاب شود. انتخاب گاردان فقط براساس طول یا فلنج ممکن است باعث لرزش و کاهش عمر یاتاقانهای پمپ شود.
. گاردان صنعتی
اصطلاح گاردان صنعتی به مجموعههایی گفته میشود که برای انتقال گشتاور میان تجهیزات صنعتی، پمپها، ماشینآلات و سیستمهای غیرمحوری استفاده میشوند. در این کاربردها نیز اصل طراحی یکسان است، اما شرایط کاری میتواند بسیار متفاوت باشد. دور ثابت، بار ضربهای، ساعات کار طولانی و محیط آلوده از عواملی هستند که باید در انتخاب چهارشاخه، شافت و روانکاری در نظر گرفته شوند.
-Copy-1.png)
تفاوت گاردان یکتکه و چندتکه چیست؟
گاردان یکتکه ساختار سادهتری دارد و در فاصلههایی که طول و شرایط دور اجازه میدهند استفاده میشود. با افزایش فاصله میان نقاط اتصال، ممکن است استفاده از گاردان چندتکه همراه با یاتاقان وسط مناسبتر باشد. این طراحی امکان کنترل بهتر موقعیت شافت و طول هر بخش را فراهم میکند. اما افزایش تعداد قسمتها به معنی افزایش تعداد چهارشاخهها، اتصالات و نقاط حساس به تنظیم نیز هست.
بنابراین نمیتوان گفت گاردان یکتکه همیشه بهتر یا گاردان دوتکه همیشه قویتر است. آرایش مناسب باید براساس طول، دور، زاویه و طراحی خودرو تعیین شود.
چرا زاویه نصب گاردان اهمیت دارد؟
چهارشاخه به شافت اجازه میدهد در زاویه کار کند، اما زاویه نامناسب میتواند باعث نوسان سرعت زاویهای و ایجاد لرزش شود. در مجموعههایی که دو Universal Joint دارند، وضعیت و زاویه آنها باید طوری تنظیم شود که نوسان ایجادشده تا حد ممکن خنثی شود. همچنین دوشاخههای گاردان باید در موقعیت صحیح نسبت به یکدیگر قرار داشته باشند؛ اصطلاحاً Phasing مجموعه باید درست باشد. همفاز نبودن شافت یا زاویه نامناسب میتواند حتی در گاردان کاملاً نو نیز لرزش ایجاد کند. به همین دلیل هنگام عیبیابی نباید هر لرزشی را فوراً به خرابی چهارشاخه نسبت داد.
بالانس گاردان چیست و چرا اهمیت دارد؟
گاردان با دور بالا میچرخد. اگر توزیع جرم در اطراف محور چرخش متعادل نباشد، نیروی گریز از مرکز باعث ایجاد لرزش میشود. این عدم تعادل ممکن است از ساخت نامناسب، جوشکاری، ضربه، تاب شافت یا تعمیر غیراصولی ایجاد شود. گاردان ماشین سنگین پس از ساخت یا تعمیر اساسی باید متناسب با نوع کاربرد بالانس شود. در گاردانهای سنگین تجاری نیز «Balance Specification» یکی از ویژگیهای طراحی محسوب میشود. Dana در محصولات Heavy Torque خود بهطور مشخص روی ظرفیت بالانس و کاهش لرزش تأکید میکند.
گاردان بالانسنشده میتواند علاوه بر ایجاد لرزش در کابین، فشار بیشتری به چهارشاخه، یاتاقان وسط، فلنج و یاتاقانهای گیربکس وارد کند.
برای انتخاب گاردان ماشین سنگین چه اطلاعاتی لازم است؟
نوع کاربرد
ابتدا باید مشخص شود گاردان برای سیستم انتقال قدرت اصلی، کمپرسی، پمپ آتشنشانی یا تجهیزات صنعتی استفاده میشود. شرایط بار و دور در این کاربردها یکسان نیست.
طول گاردان
اندازهگیری باید براساس نقاط مشخص اتصال انجام شود. صرفاً اندازه گرفتن طول لوله برای سفارش گاردان جدید کافی نیست. نوع فلنج یا یوک و وضعیت کشویی نیز باید مشخص باشد.
نوع و ابعاد فلنج
قطر فلنج، تعداد و قطر پیچها و مشخصات Pilot باید ثبت شوند. عکس واضح از دو سمت اتصال نیز میتواند احتمال خطا را کاهش دهد.
نوع چهارشاخه
چهارشاخه باید با یوک و ظرفیت گشتاور مجموعه هماهنگ باشد. استفاده از چهارشاخهای که از نظر ظاهری قابل نصب است اما ظرفیت کافی ندارد، میتواند خطر خرابی زودرس ایجاد کند.
دور کاری
افزایش دور، حساسیت گاردان نسبت به بالانس و مشخصات هندسی را افزایش میدهد. گاردان PTO که به پمپ متصل است نیز باید براساس دور واقعی خروجی PTO بررسی شود، نه فقط دور موتور.
گشتاور
گاردان باید ظرفیت انتقال گشتاور موردنیاز را داشته باشد. Dana برای خانوادههای مختلف گاردان ماشین سنگین ظرفیتهای متفاوتی تعریف میکند و برخی سریهای Heavy Torque این شرکت برای گشتاورهای تا ۳۰ هزار نیوتنمتر طراحی شدهاند.
زاویه کار
موقعیت گیربکس، پمپ یا دیفرانسیل باید مشخص باشد. زاویه بیش از حد یا آرایش نامناسب چهارشاخهها میتواند باعث لرزش و کاهش عمر قطعات شود.
مهمترین علائم خرابی گاردان
خرابی گاردان معمولاً قبل از شکست کامل نشانههایی ایجاد میکند. یکی از رایجترین نشانهها لرزش خودرو یا مجموعه در دور مشخص است. این لرزش میتواند از بالانس نامناسب، تاب شافت، خرابی چهارشاخه یا یاتاقان وسط ایجاد شود. صدای تقتق هنگام شروع حرکت یا تغییر جهت بار نیز ممکن است با لقی چهارشاخه یا کشویی مرتبط باشد. صدای زوزه یا ضربه از بخش میانی خودرو میتواند نیاز به بررسی یاتاقان وسط داشته باشد. نشتی گریس، زنگزدگی اطراف کاسههای چهارشاخه، لقی اتصال و حرکت غیرطبیعی کشویی نیز نباید نادیده گرفته شوند.
خرابی چهارشاخه گاردان چه علائمی دارد؟
چهارشاخه سالم باید بدون لقی غیرعادی کار کند و بلبرینگهای آن حرکت یکنواخت داشته باشند. خشک شدن گریس، ورود آلودگی و سایش بلبرینگ میتواند باعث گیرکردن یا ایجاد لقی شود. در این وضعیت هنگام تغییر بار ممکن است صدای تق شنیده شود. اگر خرابی ادامه پیدا کند، لرزش افزایش یافته و در نهایت خطر جدا شدن بخشی از Driveline وجود دارد.
Dana نیز روانکاری نامناسب را یکی از مهمترین عوامل خرابی زودرس U-Joint و Slip Assembly معرفی میکند و هشدار میدهد خرابی Driveline میتواند به جدا شدن مجموعه از خودرو منجر شود.
کشویی گاردان چرا خراب میشود؟
کشویی علاوه بر انتقال گشتاور باید حرکت طولی نرم داشته باشد. کمبود گریس میتواند باعث سفت شدن اتصال و گیرکردن هزارخار شود. از طرف دیگر، ساییدگی زیاد خارها باعث لقی و ایجاد ضربه هنگام تغییر بار خواهد شد. در تعمیر گاردان، فقط تعویض چهارشاخه بدون بررسی کشویی ممکن است مشکل صدا یا ضربه را کامل برطرف نکند.
یاتاقان وسط چه زمانی باید بررسی شود؟
در گاردانهای چندتکه، هرگونه پارگی لاستیک نگهدارنده، صدای غیرعادی بلبرینگ یا حرکت بیش از حد شافت در محل یاتاقان باید بررسی شود. یاتاقان وسط باید علاوه بر سلامت بلبرینگ، مجموعه را در موقعیت هندسی صحیح نگه دارد. Dana در طراحی Center Bearingهای تجاری خود نیز کاهش صدا و لرزش و حفظ زاویه صحیح گاردان را از اهداف اصلی این قطعه معرفی میکند.
نگهداری گاردان ماشین سنگین
برنامه نگهداری به نوع گاردان و توصیه سازنده بستگی دارد. برخی چهارشاخهها و اتصالات بهصورت Service-Free طراحی شدهاند و برخی نیاز به گریسکاری دورهای دارند. در مدلهای قابل گریسکاری، استفاده از گریس مناسب و رعایت فاصله سرویس اهمیت زیادی دارد. گریسکاری باید بهگونهای انجام شود که روانکار تازه به تمام بخشهای موردنیاز برسد. همچنین گاردان باید از نظر ضربه، تاب، شل شدن پیچ فلنج، لقی چهارشاخه، وضعیت کشویی و سلامت یاتاقان وسط بازدید شود. پس از تعمیر یا تعویض لوله نیز بررسی بالانس اهمیت دارد.
هنگام خرید گاردان ماشین سنگین چه اشتباهاتی رایج است؟
یکی از اشتباهات اصلی، سفارش گاردان فقط براساس طول است. دو گاردان با طول یکسان ممکن است چهارشاخه، فلنج و ظرفیت گشتاور کاملاً متفاوتی داشته باشند. اشتباه دوم، استفاده از چهارشاخه ضعیفتر به دلیل یکسان بودن ابعاد ظاهری است. در گاردانهای کمپرسی و آتشنشانی نیز گاهی مشخصات PTO و پمپ نادیده گرفته میشوند. دور و توان خروجی باید با ظرفیت گاردان هماهنگ باشند. همچنین در گاردانهای سفارشی، تغییر موقعیت دوشاخهها یا جوشکاری بدون بالانس میتواند باعث ایجاد لرزش شود.
جمعبندی
گاردان ماشین سنگین یکی از اجزای مهم سیستم انتقال قدرت است و میتواند نیرو را از گیربکس به دیفرانسیل یا از PTO به پمپ و تجهیزات جانبی منتقل کند. شافت، چهارشاخه، کشویی، فلنج و در برخی طراحیها یاتاقان وسط از اجزای اصلی مجموعه هستند. عملکرد صحیح هر یک از این قطعات روی لرزش، دوام و توانایی گاردان در انتقال گشتاور اثر دارد.
برای انتخاب گاردان کامیون، کمپرسی یا خودرو آتشنشانی باید طول، نوع اتصال، چهارشاخه، دور، گشتاور و زاویه کار بررسی شوند. شباهت ظاهری یا یکسان بودن طول برای انتخاب صحیح کافی نیست.
برای استعلام یا ساخت گاردان میتوانید تصاویر دو سر اتصال، اندازه دقیق، نوع کاربری، مشخصات PTO یا گیربکس و اطلاعات پمپ یا تجهیز متصلشونده را در اختیار کارشناسان شهر قطعات قرار دهید تا مجموعه مناسبتر انتخاب شود.
سؤالات متداول درباره گاردان ماشین سنگین
گاردان ماشین سنگین چه کاری انجام میدهد؟
گاردان حرکت چرخشی و گشتاور را میان گیربکس، دیفرانسیل، PTO، پمپ یا سایر تجهیزات منتقل میکند.
مهمترین اجزای گاردان چیست؟
شافت یا لوله، چهارشاخه، یوک، کشویی، فلنج و در گاردانهای چندتکه یاتاقان وسط از اجزای اصلی هستند.
گاردان کمپرسی چه کاربردی دارد؟
در بسیاری از کمپرسیها گاردان نیروی خروجی PTO یا پشت گیربکس را به پمپ هیدرولیک منتقل میکند.
علت لرزش گاردان چیست؟
بالانس نامناسب، تاب شافت، خرابی چهارشاخه، خرابی یاتاقان وسط، زاویه نادرست یا همفاز نبودن مجموعه از علتهای احتمالی هستند.
آیا هر چهارشاخهای با ابعاد مشابه قابل استفاده است؟
خیر. علاوه بر ابعاد، سری و ظرفیت تحمل بار و گشتاور چهارشاخه نیز باید با گاردان هماهنگ باشد.
برای سفارش گاردان چه اطلاعاتی لازم است؟
نوع کاربرد، طول، مشخصات دو سر اتصال، ابعاد فلنج، نوع چهارشاخه و در کاربردهای PTO، دور و توان موردنیاز از اطلاعات مهم هستند.
