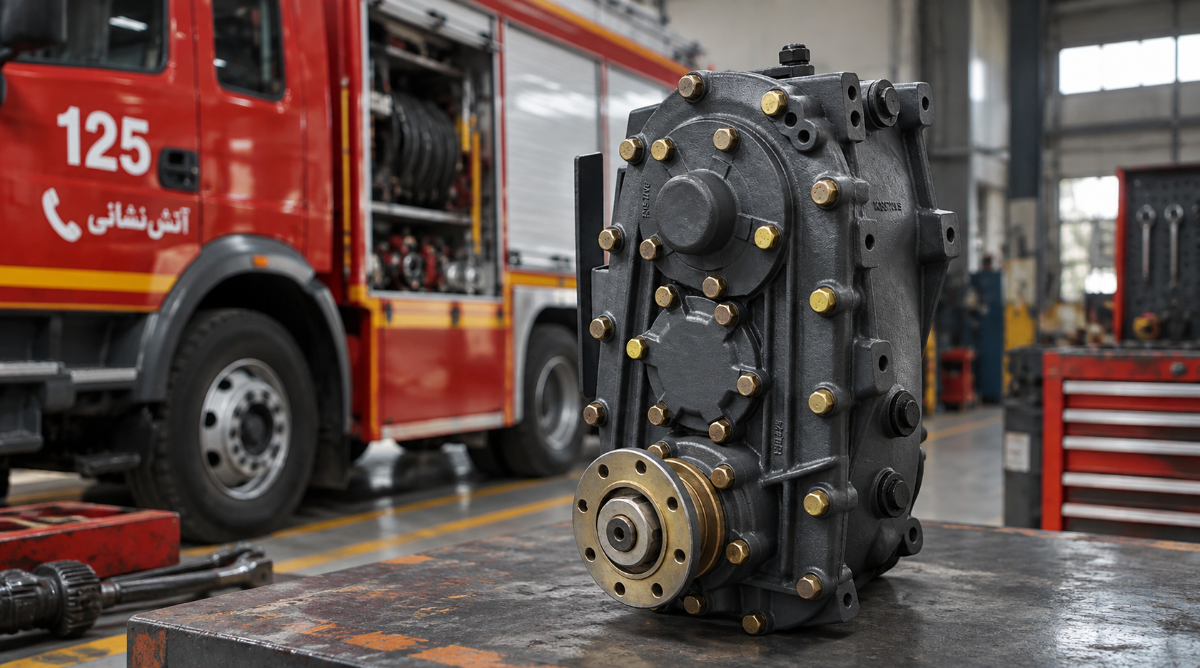

برای راه‌اندازی یا تعویض محرک پمپ، چند اسپلیت شافت ظاهراً مشابه پیش روی شماست؛ کدام را سفارش بدهید؟ مدل مناسب باید هم با مسیر اصلی انتقال قدرت خودرو سازگار باشد و هم دور، گشتاور، اتصال و حالت کار موردنیاز پمپ را تأمین کند. شکل پوسته یا نام محصول برای این انتخاب کافی نیست.

اسپلیت شافت آتش‌نشانی مجموعه‌ای برای برداشت توان از مسیر انتقال قدرت است، نه صرفاً یک گاردان. قبل از خرید، خودرو، پمپ، فضای نصب و مشخصات قطعه قبلی را شناسایی کنید؛ سپس گزینه‌ها را در همان شرایط کاری مقایسه کنید.

برای شروع، از صفحه مشاهده اسپلیت شافت‌های آتش‌نشانی گزینه‌ها را ببینید و عکس پلاک مجموعه قبلی را کنار اطلاعات پمپ آماده کنید. انتخاب محصول باید به پیکربندی مشخص برسد.

برای خرید اسپلیت شافت آتش‌نشانی از کجا شروع کنیم؟

ابتدا مسئله خرید را روشن کنید: جایگزینی قطعه فرسوده، تجهیز خودرو جدید یا تغییر پمپ؟ در تعویض ساده، مشخصات مجموعه قبلی نقطه شروع است؛ در تجهیز جدید، طراحی انتقال قدرت و نیاز پمپ تعیین‌کننده می‌شود. در هر دو حالت، نام خودرو به‌تنهایی مدل مناسب را مشخص نمی‌کند.

اطلاعات را در سه گروه قرار دهید: خودرو و گیربکس، پمپ و شرایط کار، اتصال‌ها و فضای نصب. اگر یکی نامعلوم باشد، مقایسه ناقص است؛ ممکن است خروجی پمپ مناسب باشد، اما ظرفیت مسیر اصلی یا آرایش فلنج‌ها مانع انتخاب شود.

از فروشنده، کد کامل و نقشه پیکربندی گزینه پیشنهادی را بخواهید. این مدارک کمک می‌کنند پیش از سفارش مشخص شود چه چیزی تحویل می‌گیرید و کدام تفاوت‌ها نیازمند بررسی نصب هستند.

اسپلیت شافت چیست و توان را از کجا می‌گیرد؟

اسپلیت شافت نوعی سامانه برداشت توان است که معمولاً در مسیر اصلی گاردان خودرو، میان خروجی گیربکس و مسیر انتقال به محور محرک قرار می‌گیرد. بسته به طراحی، مجموعه می‌تواند خروجی جانبی برای تجهیز داشته باشد یا محل نصب PTOهای جانبی فراهم کند. بنابراین همه نمونه‌ها آرایش خروجی یکسان ندارند.

در نام‌گذاری بازار، «گیربکس تقسیم توان آتش نشانی» یا «اسپیلیت شافت» نیز ممکن است برای این تجهیز استفاده شود. اصطلاح انگلیسی Split Shaft PTO به خانواده برداشت توان اشاره دارد؛ نام عمومی، جای شماره فنی و مشخصات مدل را نمی‌گیرد.

موتور منبع توان است و مجموعه، توان مکانیکی را به مسیر انتخاب‌شده منتقل می‌کند. خودش پمپ نیست و افزایش فشار یا برد پرتاب آب را تضمین نمی‌کند. برای جایگاه این تجهیز در مجموعه خودرو، راهنمای تجهیزات خودرو آتش‌نشانی را ببینید.

تفاوت اسپلیت شافت با بغل گیربکس و انجین فلایویل

اسپلیت شافت از خانواده PTO است؛ پس تفاوت اسپلیت شافت و PTO در اینجا، مقایسه یک آرایش با نوع نصب‌شده روی گیربکس است، نه دو مفهوم کاملاً بی‌ارتباط. انجین فلایویل نیز آرایش دیگری دارد و با فلایویل معمولی موتور یکسان نیست.

انتخاب به محدودیت پروژه وابسته است؛ هیچ خانواده‌ای برای همه خودروها برتر نیست. برای شناخت خروجی گیربکس، مقاله بغل گیربکس یا PTO چیست توضیح تکمیلی دارد.

گشتاور مسیر اصلی و خروجی پمپ؛ دو ظرفیت متفاوت

گشتاور عبوری یا Through-Torque، گشتاوری است که از مسیر اصلی مجموعه به محور خودرو منتقل می‌شود. ظرفیت مجاز این مسیر باید جداگانه از سند مدل مشخص شود. گشتاور خروجی جانبی، به مسیر محرک پمپ یا تجهیز مربوط می‌شود. این دو مشخصه را نباید برابر گرفت؛ مناسب‌بودن خروجی پمپ، کفایت مسیر اصلی را ثابت نمی‌کند.

در خرید، داده معتبر موتور و گیربکس برای ارزیابی مسیر اصلی لازم است. از طرف دیگر، نیاز پمپ و آرایش خروجی برای انتخاب مسیر جانبی بررسی می‌شود. ممکن است یک گزینه از نظر خروجی پمپ مناسب باشد، اما برای مسیر اصلی خودرو انتخاب درستی نباشد؛ عکس قطعه این تفاوت را آشکار نمی‌کند.

ظرفیت پیوسته با ظرفیت مقطعی نیز یکسان نیست. برای کار طولانی پمپ، اتکا به مقدار مقطعی می‌تواند مقایسه را گمراه کند. از فروشنده بخواهید ظرفیت هر مسیر، نوع کارکرد و شرایط مرجع آن را در سند همان مدل مشخص کند؛ عدد یک نمونه خارجی، مشخصه محصول قابل تحویل شما نیست.

نسبت دور، جهت گردش و دور موردنیاز پمپ

نسبت انتقال نشان می‌دهد سرعت یک محور نسبت به محور مرجع چگونه تغییر می‌کند. نسبت مسیر اصلی لزوماً با نسبت خروجی جانبی یکسان نیست. وقتی نسبت اعلام می‌شود، باید معلوم باشد مربوط به کدام ورودی و خروجی است؛ عبارت «دور بالا» به‌تنهایی برای سفارش کافی نیست.

دور موتور را بدون شناخت گیربکس و مسیر انتقال، دور پمپ فرض نکنید. برای انتخاب اسپلیت شافت پمپ آتش نشانی، دور موردنیاز پمپ در نقطه کاری و دور مجاز آن لازم است. توان و گشتاور متناظر نیز اهمیت دارند؛ دبی پمپ به‌تنهایی ظرفیت مجموعه انتقال قدرت را تعیین نمی‌کند.

جهت گردش باید با سمت مشاهده مشخص ثبت شود؛ مثلاً نمای روبه‌روی انتهای شفت خروجی، اگر همین مرجع در سند سازنده آمده باشد. نگاه از سمت مقابل، جهت ظاهری را معکوس می‌کند. محل قرارگیری پمپ را نیز به‌جای جهت گردش ملاک نگیرید.

اگر پمپ هنوز انتخاب نشده، از مشاهده پمپ‌های آتش‌نشانی بررسی گزینه‌ها را آغاز کنید. مشخصات پمپ منتخب باید پیش از سفارش محرک روشن شود تا نسبت خروجی با نیاز واقعی تطبیق پیدا کند.

شفت، فلنج و فضای نصب را چگونه مقایسه کنیم؟

دو مجموعه با پوسته مشابه ممکن است اتصال متفاوت داشته باشند. برای شفت، نوع و تعداد خار، قطر و طول مؤثر اتصال اهمیت دارد. برای فلنج، پایلوت یا بخش مرکزی راهنمای اتصال، الگوی پیچ‌ها و ابعاد باید از نقشه یا اندازه‌برداری معتبر مقایسه شوند. تعداد پیچ یکسان، اتصال یکسان را ثابت نمی‌کند.

در نمای کلی نصب، جای ورودی، خروجی مسیر اصلی و خروجی پمپ را مشخص کنید. آرایشی که از نظر ظرفیت مناسب است، ممکن است مسیر گاردان را با اجزای دیگر تداخل دهد یا فضای سرویس را محدود کند. موقعیت تکیه‌گاه و امکان طراحی نصب تأییدشده نیز در هزینه خرید اثر دارند.

گاردان متصل به پمپ باید برای طول، حرکت نسبی، زاویه کاری و ظرفیت همان مجموعه انتخاب شود. مقاله انتخاب گاردان آتش‌نشانی ثابت یا متحرک این تصمیم را جداگانه توضیح می‌دهد؛ نوع گاردان، جای بررسی مشخصات اسپلیت شافت را نمی‌گیرد.

برش گاردان یا ساخت پایه را راه‌حل عمومی ناسازگاری ندانید. بازدید و اندازه‌برداری باید با مجموعه خاموش، خودرو مهارشده و جلوگیری از چرخش ناخواسته انجام شود. محور گردان در دسترس نیز به حفاظ مناسب نیاز دارد.

فرمان و وضعیت کار؛ امکان پمپاژ هنگام حرکت را فرض نکنید

فرمان بادی، اهرمی یا کنترل دیگر، شیوه فرمان‌دادن به مجموعه را توصیف می‌کند؛ به‌تنهایی مجوز کار در حرکت نیست. باید مشخص شود هر وضعیت فرمان، کدام مسیر را فعال می‌کند و شرایط مجاز تغییر وضعیت چیست. روش درگیری یک مدل را برای مدل دیگر نسخه عمومی نکنید.

پمپاژ هنگام حرکت یا Pump and Roll، قابلیت کل سامانه است. مدل اسپلیت شافت، گیربکس، آرایش خودرو و کنترل‌ها باید برای آن تأیید شوند. وجود خروجی پمپ یا کلید بادی، این قابلیت را ثابت نمی‌کند؛ بعضی مدل‌ها برای کار در توقف معرفی شده‌اند.

اینترلاک، منطق جلوگیری از فرمان ناسازگار یا ناایمن است. در خرید، سازگاری کنترل مجموعه با وضعیت خودرو و پمپ را روشن کنید. اگر خودرو موجود برای پمپاژ در توقف طراحی شده، تغییر حالت عملیاتی صرفاً با تعویض قطعه تأیید نمی‌شود و نباید با آزمایش حدسی امتحان شود.

بررسی گزینه‌های اسپلیت شافت شهر قطعات

صفحه اسپلیت شافت سنگین 10/45T یکی از مسیرهای بررسی محصول است. برای ارزیابی این گزینه، کد کامل، آرایش ورودی و خروجی، ظرفیت مسیر اصلی و ظرفیت خروجی پمپ را درخواست کنید. عنوان «سنگین» به‌تنهایی مشخص نمی‌کند این مدل برای خودرو شما مناسب است.

صفحه اسپلیت شافت 10/45T / S 85 گزینه دیگری برای بررسی است. شباهت بخشی از نام دو صفحه، هم‌ظرفیت‌بودن یا جایگزینی مستقیم را اثبات نمی‌کند. معنای دقیق S 85 یا 10/45T، نسبت‌ها، برند و کشور سازنده باید با سند همان نمونه روشن شود.

این دو صفحه را برای مقایسه محصول باز کنید و پیکربندی دقیق گزینه پیشنهادی را پیش از انتخاب بخواهید. اگر اطلاعاتی با عنوان «مرجع خانواده» ارائه شده، تطبیق آن با پلاک و کد محصول قابل تحویل ضروری است؛ مشخصات خانواده، تأیید هویت هر نمونه نیست.

قیمت اسپلیت شافت و هزینه کامل نصب

قیمت اسپلیت شافت به مدل و پیکربندی وابسته است. تعداد و نوع خروجی‌ها، کنترل، فلنج‌ها و متعلقات همراه بر استعلام اثر دارند. دو پیشنهاد با نام مشابه را زمانی مقایسه کنید که اقلام قابل تحویل و مشخصات آن‌ها روشن باشد.

هزینه پروژه ممکن است شامل تغییرات تأییدشده گاردان، تکیه‌گاه، اتصال‌ها، نصب و توقف خودرو نیز باشد. این موارد برای همه خریدها الزامی نیستند؛ اما اگر در پروژه شما لازم باشند، مقایسه قیمت قطعه تنها، هزینه واقعی را نشان نمی‌دهد.

برای استعلام، مشخص کنید هدف حفظ نصب موجود است یا تجهیز تازه. فهرست متعلقات و مسئولیت تأمین هر بخش نیز روشن باشد. انتشار صفحه محصول را موجودی انبار ندانید؛ قیمت و امکان تأمین باید برای همان مدل و پیکربندی درخواست شود، بدون فرض خدمات یا ضمانت اعلام‌نشده.

سه سناریوی خرید و چک‌لیست پیش از سفارش

سناریوهای زیر فرضی‌اند و تجربه واقعی مشتری معرفی نمی‌شوند. هرکدام نشان می‌دهد چه اطلاعاتی مسیر سفارش را تغییر می‌دهد.

۱. تعویض مجموعه فرسوده با نیاز ثابت

پلاک قطعه قبلی، عکس اتصال‌ها، مشخصات پمپ و علت تعویض را آماده کنید. عامل تعیین‌کننده، تطابق پیکربندی و ظرفیت‌ها با نصب موجود است. سفارش زمانی تأیید شود که معادل‌بودن مدل جایگزین روشن باشد و علت آسیب قبلی نیز بررسی شده باشد؛ تکرار نام محصول کافی نیست.

۲. تجهیز خودرو جدید

مدل موتور و گیربکس، نقشه مسیر انتقال، فضای نصب و داده معتبر پمپ لازم است. عامل تعیین‌کننده، سازگاری هم‌زمان مسیر اصلی خودرو و خروجی تجهیز است. قبل از سفارش باید مدل منتخب و آرایش نصب در طراحی تجهیزکننده تأیید شوند، نه اینکه پس از تحویل به دنبال جاگذاری قطعه باشید.

۳. تغییر پمپ یا چرخه کاری

اطلاعات پمپ جدید، دور و توان موردنیاز و مدت کار را کنار مشخصات مجموعه موجود قرار دهید. عامل تعیین‌کننده، کفایت ظرفیت خروجی و شرایط کار جدید است. تأیید سفارش به بررسی نسبت، ظرفیت پیوسته، اتصال و کنترل وابسته است؛ تعویض پمپ الزاماً به معنی نیاز به اسپلیت شافت بزرگ‌تر نیست.

چک‌لیست اطلاعات سفارش

☐ مدل خودرو و موتور، پلاک و کد کامل گیربکس.

☐ پلاک و کد کامل اسپلیت شافت قبلی، در صورت وجود.

☐ پلاک پمپ و داده معتبر دور، توان و نیاز کاری آن.

☐ اطلاعات لازم برای تأیید ظرفیت مسیر اصلی انتقال قدرت.

☐ تصاویر نزدیک ورودی، خروجی‌ها، شفت و فلنج‌ها.

☐ نمای کلی نصب، مسیر گاردان و فضای قابل‌استفاده.

☐ نوع فرمان و اطلاعات کنترل مجموعه موجود.

☐ نیاز به کار در توقف یا حرکت، مطابق طراحی خودرو.

☐ مدت هر نوبت کار و الگوی استفاده از پمپ.

☐ علت تعویض یا هدف تجهیز و تغییرات موردنظر.

عکس‌ها را روشن و بدون لرزش بفرستید؛ نمای نزدیک پلاک همراه تصویر کلی نصب مفیدتر از عکس قطعه تنهاست. اطلاعات نامعلوم را صریح مشخص کنید و عدد حدسی ننویسید.

سؤالات متداول

آیا هر خودرو آتش‌نشانی به اسپلیت شافت نیاز دارد؟

خیر. آرایش برداشت توان به طراحی خودرو و نیاز تجهیزات بستگی دارد. ممکن است طرح دیگری برای محرک پمپ انتخاب شده باشد. اسپلیت شافت زمانی بررسی می‌شود که ظرفیت، خروجی‌ها و محدودیت نصب آن با نیاز پروژه سازگار باشد.

آیا گشتاور خروجی پمپ همان گشتاور عبوری مسیر اصلی است؟

خیر. گشتاور عبوری به مسیر اصلی انتقال قدرت مربوط است و گشتاور خروجی جانبی به محرک تجهیز متصل. ظرفیت مجاز هر مسیر باید جداگانه از سند مدل دریافت شود؛ کفایت یکی، کفایت دیگری را تأیید نمی‌کند.

آیا نام 10/45T برای سفارش کافی است؟

خیر. این نام باید با کد کامل، پلاک و پیکربندی محصول تطبیق داده شود. ظرفیت‌ها، نسبت‌ها، نوع اتصال و فرمان نیز لازم‌اند. از نام مشابه نمی‌توان جایگزینی مستقیم یا سازگاری با خودرو و پمپ مشخص را نتیجه گرفت.

آیا اسپلیت شافت امکان پمپاژ هنگام حرکت را فراهم می‌کند؟

نه به‌صورت عمومی. این قابلیت باید برای مدل مجموعه، گیربکس، طراحی خودرو و سامانه کنترل تأیید شود. بعضی مدل‌ها برای کار در توقف‌اند؛ وجود فرمان بادی یا خروجی پمپ به‌تنهایی مجوز کار هنگام حرکت نیست.

برای استعلام مدل و قیمت چه عکس‌هایی بفرستیم؟

تصویر خوانای پلاک گیربکس، اسپلیت شافت و پمپ، عکس ورودی و خروجی‌ها و نمای کلی نصب را بفرستید. اطلاعات اتصال، نوع فرمان، حالت کار و چرخه استفاده نیز لازم است تا استعلام به پیکربندی مشخص مربوط باشد.

جمع‌بندی و انتخاب مدل سازگار برای خرید

خرید اسپلیت شافت آتش‌نشانی را از تطبیق دو مسیر آغاز کنید: مسیر اصلی خودرو و خروجی پمپ. سپس نسبت، جهت گردش، اتصال، کنترل و فضای نصب را کنار هم قرار دهید. مدل ظاهراً مشابه فقط یک گزینه بررسی است؛ انتخاب نهایی باید به کد و پیکربندی قابل تحویل برسد.

برای استعلام اسپلیت شافت سازگار از شهر قطعات، مدل خودرو و گیربکس، تصویر پلاک تجهیز، عکس اتصال‌ها و مشخصات پمپ و چرخه کاری را ارسال کنید. همچنین بگویید تعویض قطعه دارید یا تجهیز جدید؛ با این اطلاعات می‌توان گزینه متناسب، اقلام موردنیاز سفارش، قیمت و امکان تأمین همان مدل را بررسی کرد.
