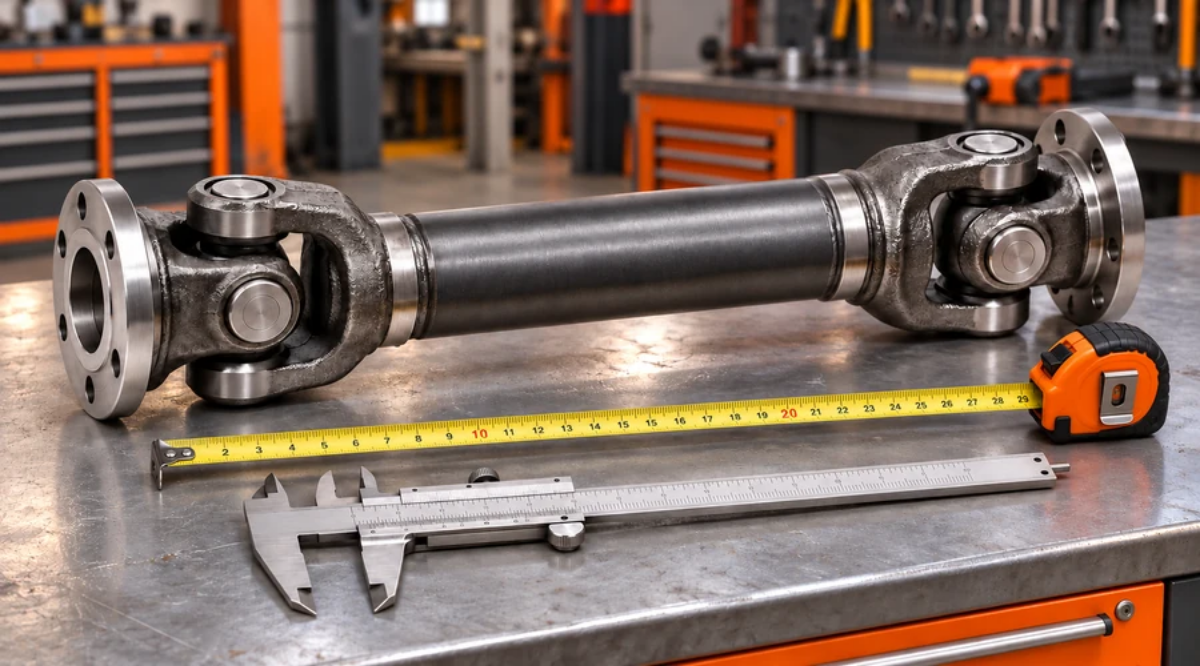

برای سفارش گاردان کمپرسی، طول به‌تنهایی کافی نیست. ابتدا مشخص کنید اندازه از کدام دو نقطه گرفته شده و مجموعه در چه وضعیت نصبی قرار دارد؛ سپس دو سر اتصال، قطر شافت، ابعاد خار، فلنج و چهارشاخه را تطبیق دهید. عنوان ۴۵ سانت یا ۱۱۰ سانت، بدون این اطلاعات مدل مناسب را مشخص نمی‌کند.
برای سفارش دقیق‌تر، عکس کامل قطعه، نمای هر دو سر و اندازه‌ها را با واحد و نقاط مرجع مشخص کنار هم آماده کنید. این اطلاعات امکان مقایسه نمونه قبلی، محل نصب و گزینه جایگزین را فراهم می‌کنند.
پاسخ کوتاه؛ طول اسمی برای سفارش کافی نیست
گاردان می‌تواند توان مکانیکی خروجی سامانه برداشت توان یا PTO را به پمپ نصب‌شده با فاصله منتقل کند. برای شناخت عمومی اجزا، راهنمای گاردان ماشین سنگین را ببینید. در سفارش این قطعه، طول، نوع اتصال و شرایط انتقال باید کنار هم بررسی شوند.
دو گاردان با طول اسمی یکسان ممکن است اتصال‌های متفاوتی داشته باشند؛ یکسان‌بودن دو سر نیز به‌تنهایی مناسب‌بودن طول و ظرفیت را ثابت نمی‌کند. طول را با مبنای مشخص نقشه یا اطلاعات همان سازنده مقایسه کنید.
مبنای اندازه‌گیری طول گاردان را مشخص کنید
ابتدا روشن کنید کدام اندازه را می‌خواهید: طول نمونه قبلی با مبنای نقشه، یا فاصله واقعی نصب بین PTO و پمپ. این دو عدد ممکن است نقاط مرجع متفاوتی داشته باشند. برای ثبت اندازه، این مراحل را دنبال کنید:
۱. خودرو و مجموعه را متوقف و مهار کنید و امکان راه‌اندازی را از بین ببرید. بازدید زیر خودرو یا اتاق کمپرسی فقط با مهار مناسب انجام شود؛ برای تهیه عکس، حفاظ مجموعه فعال را باز نکنید.
۲. نوع اتصال هر دو سر و نقاط ابتدا و انتهای اندازه را روی نقشه یا عکس مشخص کنید.
۳. اندازه را با ابزار مناسب ثبت کنید و کنار آن واحد، مبنای اندازه و وضعیت نصب یا بسته‌وبازبودن مجموعه را بنویسید.
۴. از قطعه کامل و هر دو نقطه مرجع عکس بگیرید. پیش از سفارش، مطمئن شوید عدد اعلامی فروشنده نیز با همین مبنا تعریف شده است.
طول بین سطوح اتصال یا مراکز مفصل
در یک نقشه ممکن است فاصله دو سطح اتصال مبنا باشد و در طرح دیگر، فاصله مراکز مفصل‌ها. این اندازه‌ها را به‌جای هم ثبت نکنید. نوع فلنج، یوک یا اتصال سر گاردان تعیین می‌کند کدام مرجع باید با نقشه مقایسه شود.
اگر اطلاعات سازنده در دسترس نیست، نمای کامل قطعه را همراه نشان‌دادن نقاط اندازه‌گیری ارائه کنید تا مبنا بررسی شود. طول اعلامی فروشنده را بدون روشن‌شدن این مرجع، با عدد برداشت‌شده از نمونه مقایسه نکنید. آسیب یا تغییرشکل نمونه قبلی نیز باید در گزارش معلوم باشد.

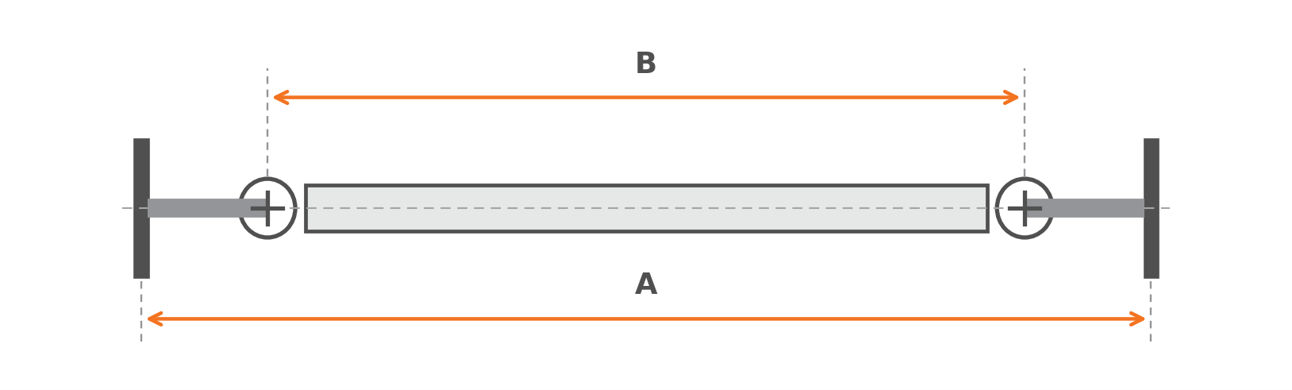

شکل آموزشی ۱ — در این طرح، A فاصله میان دو سطح اتصال فلنجی و B فاصله میان مراکز دو مفصل است. این دو مبنا قابل جایگزینی نیستند. طرح، نقشه ابعادی محصول یا دستور نصب نیست و عدد واقعی هیچ کالا را نشان نمی‌دهد.
مثلاً اگر طول کالای پیشنهادی با مبنای A اعلام شده و نمونه قبلی را با مبنای B اندازه گرفته‌اید، دو عدد را مستقیم مقایسه نکنید. ابتدا تعریف طول را یکسان کنید؛ از اختلاف ظاهری برای سفارش طول جدید نتیجه نگیرید.
طول بسته و باز در مجموعه کشویی
اگر مجموعه قابلیت تغییر طول دارد، فقط طول در یک وضعیت کافی نیست. فاصله نصب و محدوده حرکت نسبی باید با طول‌های مجاز و درگیری اتصال در همان طرح مقایسه شوند. طول بسته یا باز معرفی‌شده در کاتالوگ را بدون دانستن تعریف آن، طول مناسب نصب ندانید.
درگیری کافی و جلوگیری از رسیدن نامناسب به انتهای حرکت، موضوع بررسی فنی است. درصد یا مقدار عمومی برای همه کشویی‌ها وجود ندارد که مبنای سفارش قرار گیرد. جابه‌جایی قطعات برای اندازه‌گیری نیز باید طبق روش ایمن و دستور همان مجموعه انجام شود.
قطر شفت و عرض و عمق خار چه اهمیتی دارند؟
در اتصال تک‌خار، خار و شیار مربوط به آن در انتقال گشتاور میان دو قطعه نقش دارند. این ساختار با هزارخار، یعنی مجموعه دندانه‌های طولی متعدد، یکی نیست. در نمونه‌ای که نقشه یا تصویر معتبر اتصال تک‌خار را نشان می‌دهد، مشخصات همان اتصال باید ثبت شوند.
قطر شافت یا سوراخ قطعه مقابل، عرض و عمق شیار و طول درگیری، داده‌های جداگانه‌اند. عبارت «تک‌خار» اندازه هیچ‌کدام را تعیین نمی‌کند. معلوم باشد عدد برداشت‌شده مربوط به کدام سطح است و با کدام بخش اتصال مقابل مقایسه می‌شود.
برای اندازه‌های حساس، ابزار مناسب و فرد آشنا با اندازه‌برداری لازم‌اند. تصویر کنار خط‌کش، نمای اولیه می‌دهد؛ اما جای نقشه، تلرانس یا کنترل پروفیل را نمی‌گیرد. لقی با ضربه‌زدن، تغییر تجربی خار یا انتخاب قطعه صرفاً نزدیک به اندازه حل نمی‌شود.
اگر سطح اتصال ساییده است، وضعیت آن را همراه اندازه اعلام کنید. اندازه قطعه فرسوده الزاماً اندازه اولیه نیست و اتصال مقابل نیز باید بررسی شود. از فروشنده بخواهید مشخصات گزینه پیشنهادی را مستقل از حدس درباره نمونه آسیب‌دیده ارائه کند.
فلنج، پایلوت و ابعاد چهارشاخه را تطبیق دهید
در اتصال فلنجی، تعداد پیچ‌ها فقط بخشی از شناسایی است. قطر فلنج، آرایش و اندازه سوراخ‌ها، سطح اتصال و قطر پایلوت باید بررسی شوند. پایلوت، بخش راهنمای مرکزکردن اتصال است؛ همسان‌بودن پیچ‌ها، تطابق این بخش را ثابت نمی‌کند.
نوع چهارشاخه و روش نگهداری کاسه‌ها نیز مهم است. ابعاد لازم، مانند قطر کاسه و فاصله تعریف‌شده در نقشه، باید مطابق همان خانواده اندازه‌گیری شوند. مرجع اندازه در مدل‌های دارای نگهدارنده متفاوت ممکن است یکسان نباشد؛ از روی عرض ظاهری، سری قطعه را قطعی انتخاب نکنید.
نمای روبه‌رو و جانبی هر دو سر را بگیرید تا شکل یوک، فلنج و نگهدارنده‌ها دیده شود. اگر شناسه خوانایی روی قطعه وجود دارد، آن را هم ثبت کنید. اطلاعات یک سمت، سازگاری سمت دیگر را تأیید نمی‌کند؛ هر دو اتصال باید با PTO و پمپ تطبیق یابند.
زاویه، دور و گشتاور چرا به انتخاب قطعه مربوط‌اند؟
گاردان در حال کار فقط فاصله را پُر نمی‌کند؛ باید شرایط انتقال گشتاور و دوران را در آرایش واقعی تحمل کند. زاویه کار مفصل، رابطه محور دو جزء متصل است و با شیب ظاهری لوله به‌تنهایی مشخص نمی‌شود. بررسی باید طبق طرح مجموعه انجام شود.
طول، آرایش مفصل‌ها، فازبندی، پشتیبانی و ویژگی‌های قطعه در ارزیابی عملکرد مطرح‌اند. حد مجاز زاویه یا دور یک مجموعه را به محصول دیگر نسبت ندهید. داشتن طول مناسب یا چهارشاخه مشابه، مدرک ظرفیت انتقال نیست.
دور و گشتاور موردنیاز را از اطلاعات PTO، پمپ و شرایط کار تهیه کنید و با ظرفیت مستند همان گاردان بسنجید. اگر سندی ندارید، مقدار را حدس نزنید. بالانس، حفاظ و امکان جبران حرکت نسبی نیز باید در انتخاب و نصب دیده شوند؛ کوتاه‌کردن یا جوشکاری تجربی، روش تطبیق سفارش نیست.
جدول مشخصات لازم برای سفارش
جدول را برای هر گزینه با نقاط مرجع روشن تکمیل کنید. داده نامعلوم باید برای بررسی باقی بماند، نه اینکه از یک مدل مشابه برداشت شود.
|
مشخصه موردنیاز |
چطور مشخص می‌شود |
چه عکسی لازم است |
|
خودرو و کاربری |
مدل و شرح تجهیز و نصب واقعی |
نمای کلی مجموعه |
|
مدل PTO و پمپ |
پلاک، کد کامل و مستندات |
پلاک هر دو تجهیز |
|
مبنای طول |
نقشه و نقاط ابتدا و انتهای اندازه |
نمای کامل با مرجع اندازه |
|
طول کاری و حرکت، در نوع کشویی |
بررسی فاصله نصب و حدود مجاز همان طرح |
وضعیت نصب و بخش کشویی |
|
قطر شافت یا اتصال مقابل |
اندازه‌برداری معتبر با ذکر سطح |
نمای اتصال و محل اندازه |
|
عرض و عمق شیار خار |
نقشه و ابزار مناسب |
نمای نزدیک شیار |
|
فلنج و پایلوت |
ابعاد و الگوی اتصال |
نمای روبه‌رو و جانبی فلنج |
|
چهارشاخه و نگهدارنده |
شناسایی نوع و ابعاد طبق نقشه |
کاسه‌ها، یوک و نگهدارنده |
|
دور و گشتاور |
داده معتبر محرک و تجهیز و سند قطعه |
پلاک و اطلاعات مستند مرتبط |
|
مسیر نصب و حفاظ |
بررسی فضای دوران و دسترسی |
نمای مسیر و اجزای پیرامون |
نمونه‌های ۴۵ سانت تک‌خار و ۱۱۰ سانت نیسان؛ چرا جایگزین هم نیستند؟
پس از آماده‌شدن اطلاعات، مدل‌های گاردان کمپرسی را برای مقایسه گزینه‌ها بررسی کنید. صفحه کالا نقطه شروع شناسایی است؛ تطبیق نهایی به مشخصات همان نمونه و محل نصب نیاز دارد.
صفحه گاردان کمپرسی ۴۵ سانت تک‌خار، با کد فروشگاهی GN5-62629A، نمونه‌ای برای بررسی طول و اتصال تک‌خار است. عدد نام محصول، به‌تنهایی مبنای اندازه‌گیری یا ابعاد شافت را مشخص نمی‌کند. نوع اتصال در اطلاعات صفحه آمده، اما ابعاد لازم سفارش باید تأیید شوند.
صفحه گاردان کمپرسی ۱۱۰ سانت نیسان، با کد فروشگاهی GN6-62629A، نمونه دیگری با کاربرد اعلامی نیسان کمپرسی است. نام نیسان به معنی تأیید تمام نسخه‌ها و تغییرات نصب نیست. این دو عنوان، گزینه‌های قابل جایگزینی برای یک محل دلخواه محسوب نمی‌شوند.
کدهای بالا، شناسه شهر قطعات‌اند و شماره فنی رسمی سازنده فرض نمی‌شوند. از عدد طول یا عنوان محصول نیز ظرفیت، دور مجاز یا شرایط بالانس را نتیجه نگیرید. مشخصات موردنیاز باید برای همان گزینه و آرایش نصب بررسی شوند.
سه سناریوی خرید و چک‌لیست عکس‌های سفارش
سه سناریوی زیر فرضی‌اند و به آماده‌کردن اطلاعات سفارش کمک می‌کنند؛ تأیید محصول برای یک خودرو نیستند.
نمونه سالم برای همان نصب در دسترس است
برای تهیه قطعه جایگزین، نمونه قبلی سالم و قابل اندازه‌گیری دارید. دو سر، نقاط مرجع طول و مشخصات نصب را ثبت کنید. سپس اطلاعات را با نقشه گزینه جدید مقایسه کنید. عکس نمونه مفید است، اما جای تطبیق ابعادی و تأیید ظرفیت را نمی‌گیرد.
نمونه قبلی در دسترس نیست
اطلاعات PTO و پمپ، فاصله و موقعیت اتصال‌ها و نوع دو سر باید از مجموعه نصب‌شده و مدارک جمع شود. اگر بخشی از اتصال یا محدوده حرکت معلوم نیست، سفارش صرفاً براساس فاصله ظاهری متوقف می‌ماند تا بررسی تکمیل شود. نام خودرو این کمبود را جبران نمی‌کند.
محل پمپ تغییر می‌کند
طول گاردان قبلی، مرجع کافی برای آرایش تازه نیست. فاصله نصب، زاویه‌ها، حرکت نسبی، پایه‌ها و مسیر حفاظ باید دوباره بررسی شوند. ابتدا جانمایی و نیاز انتقال تأیید شوند؛ سپس گزینه طول و اتصال قابل سفارش مشخص شود. تغییر محل را پیش از درخواست قیمت اعلام کنید.
برای جمع‌بندی پرونده، نمای کامل گاردان، هر دو سر از روبه‌رو و کنار، محل خار یا هزارخار، چهارشاخه و پلاک تجهیزات را آماده کنید. اندازه‌ها را کنار عکس مربوط، با واحد و نقاط مرجع بنویسید. اطلاعات برداشت‌شده از سطح آسیب‌دیده را هم مشخص کنید.
پرسش‌های متداول درباره خرید گاردان کمپرسی
۴۵ سانت را از کجا اندازه بگیریم؟
مبنای دقیق باید از نقشه یا اطلاعات همان سازنده مشخص شود. فاصله سطوح اتصال با فاصله مراکز مفصل یکی نیست. پیش از مقایسه با عنوان محصول، نقاط ابتدا و انتهای اندازه و وضعیت قطعه را اعلام کنید.
تک‌خار با هزارخار فرق دارد؟
بله. اتصال دارای یک خار و شیار مربوط، با دندانه‌های طولی متعدد هزارخار متفاوت است. قطر و ابعاد شیار یا مشخصات هزارخار باید جدا ثبت شوند؛ نام عمومی اتصال، اندازه و سازگاری آن را تعیین نمی‌کند.
گاردان ۱۱۰ سانت نیسان برای هر نیسان مناسب است؟
چنین نتیجه‌ای از عنوان محصول به دست نمی‌آید. نسخه PTO، محل پمپ، طول با مبنای مشخص و دو سر اتصال باید بررسی شوند. تغییرات کاربری یا نصب قبلی نیز ممکن است در انتخاب اثر داشته باشند.
از روی طول می‌توان دور مجاز را تعیین کرد؟
خیر. ظرفیت دوران به طراحی و مشخصات مجموعه و شرایط نصب وابسته است. طول به‌تنهایی سند دور، گشتاور یا بالانس نیست. اطلاعات همان سری و بررسی آرایش واقعی، مبنای انتخاب‌اند.
برای بررسی گزینه قابل سفارش از شهر قطعات، عکس کامل گاردان، عکس هر دو سر، اندازه‌ها با مبنای مشخص و اطلاعات PTO و پمپ را ارسال کنید تا گزینه‌های قابل تطبیق برای سفارش بررسی شوند. مشخصات نامعلوم را پیش از نهایی‌کردن خرید تکمیل کنید
