در خودروهای سنگین، تریلرها، ماشین‌آلات راه‌سازی و تجهیزات حمل‌ونقل، بسیاری از عملیات‌هایی مانند بالا بردن اتاق کمپرسی، راه‌اندازی جک‌های هیدرولیکی و انتقال قدرت به تجهیزات جانبی، به یک جریان پایدار و پرفشار روغن نیاز دارند. تأمین این جریان بر عهده پمپ‌های هیدرولیک است؛ قطعه‌ای که انرژی مکانیکی دریافتی از گیربکس یا بغل‌گیربکس را به انرژی هیدرولیکی تبدیل می‌کند.

یکی از گزینه‌های مناسب برای سیستم‌هایی که به دبی بالا و عملکرد مداوم نیاز دارند، پمپ ۱۱۰ لیتری دو شفت HYDROAS مدل P_69313A است. این پمپ با دبی واقعی ۱۰۹ لیتر در دقیقه، فشار کاری حداکثر ۱۹۰ بار و ساختار دو شفت، برای استفاده در مدارهای هیدرولیکی سنگین طراحی شده است.

در این مقاله بررسی می‌کنیم که پمپ ۱۱۰ لیتری دو شفت چیست، چه تفاوتی با مدل‌های تک‌شفت دارد، اعداد درج‌شده در مشخصات فنی آن چه مفهومی دارند و هنگام انتخاب، نصب و نگهداری این نوع پمپ باید به چه نکاتی توجه کرد.

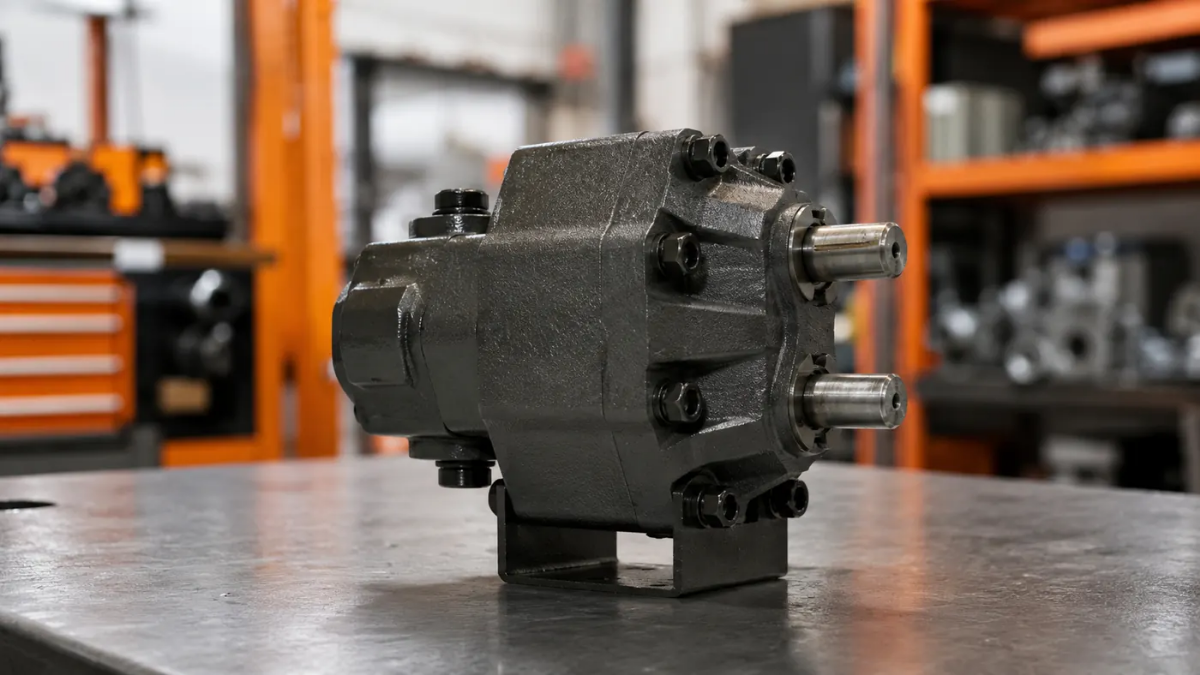

پمپ ۱۱۰ لیتری دو شفت چیست؟

پمپ ۱۱۰ لیتری دو شفت نوعی پمپ هیدرولیک دبی‌بالا است که می‌تواند در شرایط استاندارد کاری، حدود ۱۰۹ تا ۱۱۰ لیتر روغن هیدرولیک را در هر دقیقه وارد مدار کند. این پمپ معمولاً نیروی مکانیکی موردنیاز خود را از گیربکس، بغل‌گیربکس یا مجموعه انتقال قدرت خودرو دریافت می‌کند.

عبارت «دو شفت» به ساختار انتقال قدرت پمپ اشاره دارد. این طراحی در برخی سیستم‌ها امکان نصب انعطاف‌پذیرتر، انتقال یکنواخت‌تر نیرو و هماهنگی بهتر با مجموعه بغل‌گیربکس و تجهیزات جانبی را فراهم می‌کند.

مدل P_69313A برند HYDROAS دارای مکانیزم یا تجهیزات کنترلی پنوماتیک است. منظور از پنوماتیک بودن در اینجا، لزوماً تولید هوای فشرده توسط پمپ نیست؛ بلکه ممکن است بخشی از فرمان درگیری، کنترل شیر یا فعال‌سازی مدار توسط هوای فشرده انجام شود. وظیفه اصلی پمپ همچنان انتقال روغن و ایجاد جریان هیدرولیکی در مدار است.

چرا انتخاب پمپ مناسب در خودروهای سنگین اهمیت دارد؟

پمپ هیدرولیک یکی از مهم‌ترین اجزای مدارهای قدرت در خودروهای سنگین است. انتخاب پمپی با دبی یا فشار نامناسب می‌تواند مشکلات متعددی ایجاد کند؛ ازجمله:

• کند شدن حرکت جک هیدرولیک

• افزایش دمای روغن

• بالا رفتن فشار روی بغل‌گیربکس

• نشتی از شیلنگ‌ها و اتصالات

• ایجاد صدای غیرعادی و کاویتاسیون

• کاهش عمر مفید شیرها و سیلندرها

• وارد شدن بار اضافی به موتور و گیربکس

برای مثال، استفاده از یک پمپ با دبی بسیار بالا در مداری که ظرفیت عبور روغن کافی ندارد، ممکن است باعث افزایش دما و فشار برگشتی شود. از طرف دیگر، پمپی با دبی کمتر از نیاز سیستم، زمان بالا رفتن جک یا انجام عملیات را افزایش می‌دهد.

بنابراین، صرفاً انتخاب یک پمپ قدرتمند کافی نیست؛ دبی، فشار، جهت چرخش، نحوه اتصال، ظرفیت مخزن و قطر شیلنگ‌ها باید با یکدیگر هماهنگ باشند.

دبی ۱۱۰ لیتر در دقیقه چه مفهومی دارد؟

دبی نشان می‌دهد پمپ در یک بازه زمانی مشخص چه میزان روغن را جابه‌جا می‌کند. دبی ۱۱۰ لیتر در دقیقه به این معناست که پمپ در شرایط کاری تعریف‌شده و در دور مناسب، می‌تواند نزدیک به  ۱۱۰  لیتر روغن هیدرولیک را در هر دقیقه وارد مدار کند.

افزایش دبی معمولاً باعث افزایش سرعت حرکت عملگرهای هیدرولیکی می‌شود. برای نمونه، در یک سیستم کمپرسی، پمپ دبی‌بالا می‌تواند زمان بالا رفتن اتاق را کاهش دهد؛ البته به شرط آنکه ظرفیت سیلندر، شیر، شیلنگ و مخزن با این دبی هماهنگ باشد.

دبی واقعی پمپ ممکن است تحت‌تأثیر عوامل زیر تغییر کند:

• دور ورودی پمپ

• دمای روغن

• ویسکوزیته روغن هیدرولیک

• میزان فرسودگی قطعات داخلی

• فشار مدار

• قطر و طول شیلنگ‌ها

• وجود گرفتگی در فیلتر

• میزان نشتی داخلی پمپ

بنابراین، عدد ۱۱۰ لیتر در دقیقه باید در کنار شرایط نصب و دور مجاز پمپ بررسی شود.

حداکثر فشار ۱۹۰ بار چه معنایی دارد؟

فشار با نیروی تولیدشده در مدار ارتباط دارد. هرچه فشار مدار افزایش پیدا کند، سیستم هیدرولیکی می‌تواند نیروی بیشتری برای حرکت جک یا عملگر تولید کند.

حداکثر فشار ۱۹۰ بار نشان می‌دهد پمپ برای کار در مدارهای پرفشار طراحی شده است. بااین‌حال، این عدد به معنای آن نیست که پمپ باید همیشه در فشار ۱۹۰ بار فعالیت کند. کارکرد دائمی در حداکثر فشار می‌تواند دمای روغن و استهلاک قطعات را افزایش دهد.

فشار واقعی مدار باید توسط شیر اطمینان یا Relief Valve کنترل شود. تنظیم شیر اطمینان نیز باید براساس ظرفیت پمپ، سیلندر، شیلنگ‌ها و دستورالعمل سازنده انجام گیرد.

برداشتن شیر اطمینان، مسدود کردن مسیر برگشت یا افزایش غیراصولی فشار می‌تواند باعث ترکیدن شیلنگ، آسیب به پوسته پمپ و خرابی سایر اجزای مدار شود.

مزایای طراحی دو شفت

طراحی دو شفت یکی از ویژگی‌های اصلی مدل P_69313A محسوب می‌شود. بسته به نوع سیستم و نحوه نصب، این ساختار می‌تواند مزایای زیر را ایجاد کند:

انتقال متعادل‌تر نیرو

در ساختارهای مناسب، توزیع بهتر نیروی مکانیکی می‌تواند فشار متمرکز روی مجموعه انتقال قدرت را کاهش دهد. این ویژگی برای تجهیزاتی که در دور یا بار بالا فعالیت می‌کنند اهمیت بیشتری دارد.

انعطاف بیشتر در نصب

پمپ‌های دو شفت ممکن است امکان اتصال یا جانمایی متفاوتی را در اختیار نصاب قرار دهند. این موضوع در خودروهایی که فضای نصب محدودی دارند یا از مجموعه بغل‌گیربکس خاصی استفاده می‌کنند، اهمیت دارد.

کاهش فشار نامتقارن روی مجموعه اتصال

در صورت هم‌راستایی صحیح شفت‌ها، طراحی دو شفت می‌تواند از ایجاد بار جانبی نامتعادل روی بلبرینگ‌ها و اتصالات جلوگیری کند. البته این مزیت تنها زمانی ایجاد می‌شود که نصب، تراز و هم‌محوری پمپ به‌درستی انجام شده باشد.

امکان استفاده در مدارهای کاری سنگین

ساختار مستحکم و وزن ۲۱ کیلوگرمی پمپ، آن را برای استفاده در سیستم‌هایی مناسب می‌کند که به بدنه مقاوم و عملکرد پایدار در شرایط کاری دشوار نیاز دارند.

وزن بیشتر به‌تنهایی تضمین‌کننده کیفیت نیست، اما می‌تواند نشان‌دهنده ابعاد بزرگ‌تر پوسته و ساختار متناسب با دبی و فشار بالاتر باشد.

تفاوت پمپ تک‌شفت و دو شفت

پمپ تک‌شفت و دو شفت از نظر نحوه انتقال قدرت، امکان نصب و سازگاری با سیستم تفاوت دارند.

انتخاب میان این دو مدل باید براساس نوع خودرو، بغل‌گیربکس، فضای نصب و نیاز واقعی مدار انجام شود. دو شفت بودن یک پمپ به‌تنهایی به معنای بهتر بودن آن برای همه خودروها نیست.

کاربردهای پمپ ۱۱۰ لیتری دو شفت

پمپ HYDROAS مدل P_69313A با توجه به دبی و فشار اعلام‌شده، می‌تواند در مدارهای مختلف خودروهای سنگین و تجهیزات صنعتی مورد استفاده قرار گیرد.

1. سیستم کمپرسی کامیون و تریلر

یکی از کاربردهای متداول پمپ‌های دبی‌بالا، تأمین جریان روغن موردنیاز جک‌های کمپرسی است. دبی مناسب می‌تواند سرعت بالا رفتن اتاق را افزایش داده و زمان تخلیه بار را کاهش دهد.

2. جک‌ها و بالابرهای هیدرولیکی

این پمپ می‌تواند برای تأمین جریان مدار انواع جک، بالابر، سطح شیب‌دار هیدرولیکی و تجهیزات بارگیری استفاده شود؛ مشروط بر آنکه مشخصات سیستم با دبی و فشار پمپ هماهنگ باشد.

3. خودروهای خدماتی و صنعتی

خودروهای حمل تجهیزات، خودروهای امدادی، ماشین‌های خدمات شهری و برخی خودروهای کارگاهی برای راه‌اندازی تجهیزات جانبی خود از مدار هیدرولیک استفاده می‌کنند.

4. ماشین‌آلات راه‌سازی

برخی لودرها، گریدرها و ماشین‌آلات عمرانی برای حرکت تجهیزات کمکی یا راه‌اندازی مدارهای جانبی به پمپ هیدرولیک نیاز دارند.

5. تجهیزات ثابت صنعتی

در صورت تأمین دور و شرایط نصب مناسب، امکان استفاده از پمپ در برخی پاورپک‌ها و تجهیزات ثابت صنعتی نیز وجود دارد. این کاربرد باید توسط کارشناس هیدرولیک بررسی شود.

آیا این پمپ برای سیستم ترمز بادی مناسب است؟

پمپ هیدرولیک با کمپرسور باد تفاوت دارد. کمپرسور، هوا را فشرده کرده و برای سیستم ترمز بادی یا مخزن باد ارسال می‌کند؛ اما پمپ هیدرولیک، روغن را در مدار به جریان درمی‌آورد.

بنابراین، پمپ HYDROAS مدل P_69313A نباید صرفاً به دلیل داشتن عنوان «پنوماتیک» به‌عنوان کمپرسور ترمز بادی معرفی شود. عبارت پنوماتیک ممکن است به نحوه کنترل، درگیری یا فرمان تجهیزات پمپ مربوط باشد.

برای تأمین مستقیم هوای فشرده ترمز، باید از کمپرسور سازگار با موتور و سیستم ترمز خودرو استفاده شود.

راهنمای انتخاب پمپ ۱۱۰ لیتری مناسب

پیش از خرید پمپ، تنها به میزان دبی یا برند توجه نکنید. مشخصات تمام اجزای سیستم باید بررسی شوند.

.. سازگاری با بغل‌گیربکس

نوع اتصال پمپ باید با بغل‌گیربکس یا PTO خودرو سازگار باشد. فلنج، شفت، جهت چرخش و نسبت دور از مهم‌ترین مواردی هستند که باید کنترل شوند.

.. جهت چرخش پمپ

پمپ‌های هیدرولیک ممکن است راست‌گرد، چپ‌گرد یا در برخی مدل‌ها دوطرفه باشند. نصب پمپ با جهت چرخش اشتباه می‌تواند باعث مکش نامناسب، ایجاد صدا و آسیب سریع قطعات داخلی شود.

.. دور ورودی

دور پمپ مستقیماً بر دبی خروجی تأثیر می‌گذارد. افزایش بیش‌ازحد دور می‌تواند باعث کاویتاسیون، افزایش دما و فرسودگی پمپ شود.

.. ظرفیت مخزن روغن

مخزن باید حجم کافی برای گردش روغن، خنک‌کاری و ته‌نشین شدن آلودگی‌ها داشته باشد. کوچک بودن مخزن در یک مدار دبی‌بالا ممکن است موجب افزایش سریع دمای روغن شود.

.. قطر شیلنگ مکش و فشار

استفاده از شیلنگ باریک، به‌خصوص در مسیر مکش، می‌تواند جریان روغن را محدود کند. این محدودیت یکی از مهم‌ترین دلایل ایجاد کاویتاسیون و صدای غیرعادی پمپ است.

.. فشار موردنیاز مدار

حداکثر فشار پمپ باید بالاتر از فشار کاری سیستم باشد، اما انتخاب پمپی با فشار بسیار بالاتر نیز لزوماً مزیت محسوب نمی‌شود. فشار مدار توسط بار و شیر اطمینان تعیین می‌شود.

.. نوع روغن هیدرولیک

ویسکوزیته روغن باید با دمای محیط و توصیه سازنده هماهنگ باشد. روغن بیش‌ازحد غلیظ در هوای سرد یا روغن بسیار رقیق در دمای بالا می‌تواند عملکرد پمپ را مختل کند.

نکات مهم نصب پمپ HYDROAS

نصب اصولی تأثیر مستقیمی بر عمر پمپ دارد. حتی یک پمپ باکیفیت نیز در صورت نصب اشتباه می‌تواند در مدت کوتاهی آسیب ببیند.

پیش از نصب، مسیرهای روغن، مخزن و شیلنگ‌ها باید کاملاً تمیز شوند. باقی ماندن براده فلزی، گردوغبار یا ذرات لاستیک در مدار، می‌تواند موجب خط افتادن سطوح داخلی و کاهش راندمان پمپ شود.

اتصالات ورودی و خروجی R1 باید با قطعات استاندارد و مناسب فشار مدار بسته شوند. استفاده از تبدیل‌های متعدد یا اتصالات غیراستاندارد احتمال نشتی و افت فشار را افزایش می‌دهد.

پمپ و بغل‌گیربکس باید کاملاً هم‌راستا نصب شوند. هرگونه زاویه، لقی یا فشار جانبی روی شفت می‌تواند باعث خرابی زودهنگام بلبرینگ، کوپلینگ و آب‌بندی‌ها شود.

پیش از اولین راه‌اندازی نیز باید از وجود روغن در مسیر مکش اطمینان حاصل شود. کارکرد خشک حتی برای مدت کوتاه می‌تواند به قطعات داخلی پمپ آسیب وارد کند.

نکات نگهداری و افزایش طول عمر پمپ

برای افزایش عمر پمپ ۱۱۰ لیتری دو شفت، رعایت موارد زیر ضروری است:

. بررسی منظم سطح روغن

کاهش سطح روغن می‌تواند باعث ورود هوا به مدار و ایجاد کاویتاسیون شود. سطح روغن باید در شرایط تعریف‌شده توسط سازنده بررسی شود.

. تعویض دوره‌ای فیلتر

گرفتگی فیلتر مکش یا برگشت، جریان روغن را محدود کرده و فشار غیرعادی ایجاد می‌کند. زمان تعویض فیلتر به نوع کارکرد، محیط فعالیت و میزان آلودگی بستگی دارد.

. کنترل نشتی اتصالات

نشتی فقط باعث کاهش روغن نمی‌شود؛ در مسیر مکش ممکن است بدون آنکه روغن بیرون بریزد، هوا وارد مدار شود. ورود هوا موجب کف کردن روغن، صدای پمپ و حرکت ناپایدار جک خواهد شد.

. کنترل دمای روغن

افزایش بیش‌ازحد دما باعث کاهش ویسکوزیته روغن و آسیب به آب‌بندی‌ها می‌شود. گرم شدن غیرعادی مدار می‌تواند نشانه فشار برگشتی، گرفتگی مسیر یا کوچک بودن مخزن باشد.

. جلوگیری از کارکرد مداوم در فشار حداکثر

قرار گرفتن طولانی‌مدت پمپ زیر بار کامل، استهلاک و دمای مدار را افزایش می‌دهد. پس از پایان عملیات، پمپ یا بغل‌گیربکس باید مطابق دستورالعمل سیستم از مدار خارج شود.

نشانه‌های احتمالی خرابی پمپ

برخی علائم می‌توانند نشان‌دهنده مشکل در پمپ یا مدار هیدرولیکی باشند:

• کاهش سرعت حرکت جک

• نرسیدن سیستم به فشار تنظیم‌شده

• ایجاد صدای زوزه یا ضربه

• داغ شدن سریع روغن

• لرزش غیرعادی شیلنگ‌ها

• کف کردن روغن داخل مخزن

• نشتی از اطراف شفت یا پوسته

• حرکت پله‌ای یا نامنظم سیلندر

• تغییر رنگ یا بوی روغن

این علائم همیشه به معنای خرابی خود پمپ نیستند. گرفتگی فیلتر، کمبود روغن، ورود هوا، تنظیم نادرست شیر اطمینان یا خرابی بغل‌گیربکس نیز می‌توانند علائم مشابهی ایجاد کنند.

سوالات متداول

پمپ ۱۱۰ لیتری برای چه خودروهایی مناسب است؟

این موضوع تنها براساس مدل خودرو مشخص نمی‌شود. نوع بغل‌گیربکس، دبی موردنیاز مدار، فشار کاری، جهت چرخش و فضای نصب باید بررسی شوند.

آیا دبی ۱۰۹ لیتر باعث سریع‌تر شدن جک می‌شود؟

در صورتی که سیلندر، شیرها، مخزن و شیلنگ‌ها ظرفیت عبور این جریان را داشته باشند، دبی بیشتر می‌تواند سرعت حرکت جک را افزایش دهد.

آیا می‌توان پمپ را همیشه در فشار ۱۹۰ بار استفاده کرد؟

۱۹۰ بار حداکثر فشار اعلام‌شده است و کارکرد دائمی در این فشار توصیه نمی‌شود. فشار کاری باید متناسب با طراحی مدار و تنظیم شیر اطمینان باشد.

سایز ورودی و خروجی پمپ چیست؟

براساس مشخصات ارائه‌شده، ورودی و خروجی این مدل دارای سایز R1 هستند. نوع رزوه و استاندارد دقیق اتصال باید پیش از نصب با کاتالوگ محصول تطبیق داده شود.

آیا این پمپ مستقیماً برای ترمز بادی استفاده می‌شود؟

خیر. این محصول یک پمپ هیدرولیک است و نباید با کمپرسور تولید هوای فشرده اشتباه گرفته شود. بخش پنوماتیک احتمالاً به مکانیزم فرمان یا کنترل پمپ مربوط است.

چرا پمپ هیدرولیک صدا می‌دهد؟

کمبود روغن، ورود هوا، گرفتگی فیلتر، باریک بودن شیلنگ مکش، دور بیش‌ازحد و فرسودگی قطعات داخلی از دلایل متداول صدای غیرعادی هستند.

جمع‌بندی

پمپ ۱۱۰ لیتری دو شفت HYDROAS مدل P_69313A یک پمپ هیدرولیک دبی‌بالا برای سیستم‌های سنگین است. دبی واقعی ۱۰۹ لیتر در دقیقه، حداکثر فشار ۱۹۰ بار، اتصالات R1 و ساختار دو شفت، این محصول را به گزینه‌ای قابل‌بررسی برای کمپرسی‌ها، جک‌های هیدرولیکی، خودروهای خدماتی و برخی ماشین‌آلات صنعتی تبدیل می‌کند.

بااین‌حال، انتخاب صحیح پمپ تنها با مشاهده دبی و فشار امکان‌پذیر نیست. جهت چرخش، دور ورودی، نوع بغل‌گیربکس، ظرفیت مخزن، قطر شیلنگ‌ها و فشار موردنیاز مدار باید پیش از خرید بررسی شوند.

برای خرید پمپ ۱۱۰ لیتری دو شفت HYDROAS و اطمینان از سازگاری آن با خودرو یا تجهیزات خود، می‌توانید مشخصات بغل‌گیربکس، نوع کاربری، جهت چرخش و اطلاعات مدار هیدرولیک را در اختیار کارشناسان شهر قطعات قرار دهید تا مدل مناسب‌تری برای سیستم شما پیشنهاد شود.
