شنیدن تقه از زیر کامیون هنگام شروع حرکت، ایجاد لرزش زیر بار یا صدای تکرارشونده در زمان حرکت میتواند راننده یا تعمیرکار را به بررسی مجموعه گاردان هدایت کند. یکی از قطعاتی که در چنین شرایطی باید کنترل شود، چهارشاخه است.
علائم خرابی چهارشاخه گاردان فقط به صدا یا لقی محدود نمیشود. خشکی مفصل، گیرکردن کاسهها، خروج گریس، پودر زنگ و حتی حرکت سفت بدون لقی نیز میتوانند نشانه وجود ایراد باشند.
تشخیص زودهنگام اهمیت زیادی دارد، زیرا ادامه کار با چهارشاخه معیوب میتواند علاوه بر خود چهارشاخه، به یوک، فلنج، گاردان و سایر اجزای انتقال قدرت نیز آسیب وارد کند.
بااینحال هر تقه یا لرزش الزاماً از چهارشاخه نیست. پیش از خرید یا تعویض قطعه، مجموعه باید در شرایط ایمن بازدید شود و علت اصلی مشکل مشخص گردد.

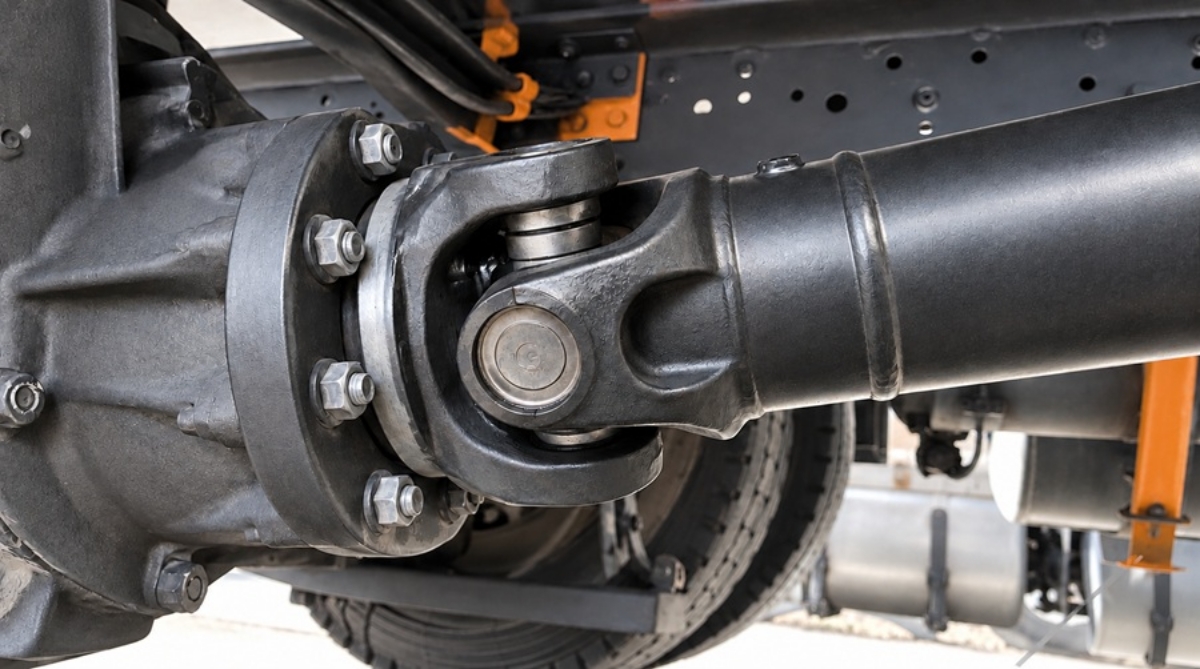

چهارشاخه گاردان چه وظیفهای دارد؟
چهارشاخه یکی از مفصلهای اصلی مجموعه گاردان است که امکان انتقال گشتاور میان شافتهایی را فراهم میکند که نسبت به یکدیگر در زاویه قرار دارند یا زاویه آنها هنگام کار تغییر میکند.
کاسهها و رولبرینگهای سوزنی داخل آن باید اجازه دهند مفصل آزاد و یکنواخت حرکت کند. هرگونه لقی بیش از حد، خشکی، گیرکردن یا آسیب در این بخش میتواند انتقال گشتاور را مختل کند. برای آشنایی با ساختار کامل این مجموعه میتوانید راهنمای گاردان کامیون و اجزای گاردان ماشین سنگین را مطالعه کنید.
۷ علامت خرابی چهارشاخه گاردان
مهمترین نشانههای خرابی چهارشاخه گاردان شامل تقه هنگام شروع حرکت، لرزش زیر بار، لقی مفصل، حرکت خشک یا گیرکردن، صدای جیرجیر یا سایشی، خروج گریس و مشاهده پودر زنگ یا تغییر رنگ در اطراف کاسههاست.
هیچکدام از این علائم بهتنهایی برای تشخیص قطعی کافی نیستند. چهارشاخه باید پس از توقف و مهار کامل خودرو از نظر لقی، آزادی حرکت، وضعیت روانکاری، کاسهها، بستها و آببندها بررسی شود.
۱. تقه هنگام شروع حرکت یا تغییر جهت گشتاور
یکی از نشانههایی که معمولاً راننده زودتر متوجه آن میشود، شنیدن صدای تق هنگام شروع حرکت، تعویض دنده یا تغییر شرایط انتقال گشتاور است.
علت احتمالی
اگر بین صلیبی چهارشاخه، کاسهها، یوک یا بستها لقی ایجاد شده باشد، هنگام اعمال یا قطع گشتاور قطعات نسبت به یکدیگر حرکت کرده و ممکن است صدای تقه ایجاد کنند.
الگوی مشاهده
صدا ممکن است بیشتر در شرایط زیر شنیده شود:
- شروع حرکت از حالت توقف
- تغییر جهت انتقال گشتاور
- برداشتن ناگهانی پا از گاز
- شروع مجدد شتابگیری
روش بررسی
خودرو باید خاموش و کاملاً مهار شود. سپس لقی چهارشاخه، وضعیت کاسهها، بستها، پیچها و اتصالات توسط تعمیرکار بررسی شود. تقه بهتنهایی به معنی خرابی قطعی چهارشاخه نیست. کشویی، فلنج، اتصالات و حتی مجموعه دیفرانسیل نیز میتوانند علائم مشابهی ایجاد کنند.
اقدام احتمالی
اگر لقی از خود چهارشاخه یا کاسهها تأیید شود، بسته به نوع آسیب، تعویض چهارشاخه یا اصلاح اتصال لازم خواهد بود.
۲. لرزش هنگام شتابگیری یا زیر بار
چهارشاخه معیوب میتواند در بعضی شرایط باعث ایجاد لرزش در مجموعه انتقال قدرت شود.
علت احتمالی
اگر چهارشاخه لق باشد یا یکی از کاسهها و رولبرینگها آزادانه حرکت نکند، حرکت مفصل هنگام انتقال گشتاور یکنواخت نخواهد بود.
این مشکل ممکن است زمانی که خودرو زیر بار بیشتری قرار میگیرد، محسوستر شود.
الگوی مشاهده
به رفتار لرزش در شرایط مختلف توجه شود:
- خودرو خالی یا پر
- شتابگیری
- حرکت در سربالایی
- حرکت با سرعت ثابت
- رهاکردن پدال گاز
اگر لرزش با شتاب یا افزایش بار بیشتر میشود، چهارشاخه یکی از بخشهایی است که باید بررسی شود.
روش بررسی
ابتدا باید مشخص شود لرزش واقعاً از مجموعه گاردان است یا خیر. سپس چهارشاخهها از نظر لقی، گیرکردن و حرکت ناصاف بررسی شوند. برای بررسی سایر علتها باید به مقاله علت لرزش گاردان کامیون مراجعه شود؛ زیرا نابالانسی، تاب شافت، زاویه کاری، یاتاقان وسط و کشویی نیز میتوانند باعث لرزش شوند.
اقدام احتمالی
اگر منشأ لرزش پس از بازدید به چهارشاخه نسبت داده شد، وضعیت کاسهها، رولبرینگها، بستها و یوک تعیین میکند که تعویض چهارشاخه کافی است یا بخش دیگری نیز باید تعمیر شود.
۳. لقی محسوس در مفصل چهارشاخه
لقی غیرعادی یکی از مهمترین نشانههای خرابی مکانیکی چهارشاخه است.
علت احتمالی
با فرسودهشدن صلیبی، رولبرینگهای سوزنی یا سطح داخلی کاسهها، فاصلهای میان اجزای مفصل ایجاد میشود. همچنین خرابی بستها یا محل نصب کاسهها نیز میتواند بهصورت لقی مشاهده شود.
الگوی مشاهده
هنگام بازدید ممکن است حرکت غیرعادی میان:
- صلیبی و کاسه
- کاسه و یوک
- بست و کاسه
مشاهده شود.
روش بررسی
لقی باید توسط تعمیرکار و در چند جهت بررسی شود. ساختار چهارشاخههای مختلف یکسان نیست؛ بنابراین نتیجه بررسی باید با طراحی همان نوع مفصل تطبیق داده شود.
هیچ بازدیدی نباید با نزدیکشدن به گاردان در حال چرخش انجام شود.
اقدام احتمالی
اگر لقی مربوط به فرسایش داخلی چهارشاخه باشد، روانکاری مشکل را برطرف نمیکند و معمولاً تعویض قطعه مطرح میشود.
۴. حرکت خشک، گیرکردن یا سفتی چهارشاخه
نبود لقی همیشه به معنی سالم بودن چهارشاخه نیست.
گاهی مفصل ظاهراً لقی ندارد، اما حرکت آن آزاد و یکنواخت نیست.
علت احتمالی
زنگزدگی، کمبود روانکاری، خرابی آببندی یا آسیب رولبرینگهای سوزنی میتواند باعث شود چهارشاخه:
- سفت حرکت کند
- در قسمتی از مسیر گیر کند
- حرکت پلهای داشته باشد
- در یک جهت مقاومت بیشتری نشان دهد
الگوی مشاهده
ممکن است خودرو هنگام انتقال بار لرزش داشته باشد، درحالیکه هنگام بررسی اولیه لقی واضحی مشاهده نمیشود.
روش بررسی
پس از بازکردن اصولی مجموعه، آزادی حرکت مفصل در جهتهای مختلف کنترل میشود. حرکت باید با ساختار طبیعی همان چهارشاخه مقایسه شود. وجود نقطه گیر، خشکی یا حرکت غیرهموار میتواند نشانه آسیب داخلی باشد.
اقدام احتمالی
اگر رولبرینگها یا کاسهها دچار خرابی شده باشند، گریسکاری بهتنهایی مشکل را برطرف نمیکند و چهارشاخه باید بررسی تخصصی یا تعویض شود.
۵. صدای جیرجیر، سایشی یا تقتق دورهای
صدای غیرعادی از محدوده گاردان میتواند یکی دیگر از نشانههای احتمالی خرابی چهارشاخه باشد.
علت احتمالی
کاسه خشک، کمبود روانکاری یا خرابی آببند ممکن است هنگام چرخش باعث ایجاد صدای دورهای شود.
الگوی مشاهده
راننده ممکن است صداهایی مانند:
- جیرجیر
- ساییدگی
- تقتق منظم
را هنگام حرکت بشنود.
اگر صدا با سرعت دوران مجموعه تغییر کند، بررسی اجزای گاردان اهمیت بیشتری پیدا میکند.
روش بررسی
محل تولید صدا باید با بازدید ایمن محدود شود. فقط با شنیدن صدا نمیتوان چهارشاخه را معیوب اعلام کرد. یاتاقان وسط، ترمز، توپی، دیفرانسیل و برخی اجزای اطراف نیز ممکن است صدایی ایجاد کنند که از شاسی منتقل شود.
اقدام احتمالی
اگر همراه صدا، خشکی، لقی، آسیب آببند یا مشکل روانکاری در چهارشاخه مشاهده شود، نیاز به سرویس یا تعویض بررسی میشود.
۶. خروج گریس، خرابی کاسهنمد یا نرسیدن گریس به همه کاسهها
وضعیت روانکاری و آببندی اطلاعات مهمی درباره سلامت چهارشاخه ارائه میکند.
علت احتمالی
خرابی کاسهنمد میتواند باعث خروج گریس یا ورود آب و آلودگی به داخل کاسه شود. در چهارشاخههای گریسخور نیز نرسیدن گریس به یک یا چند کاسه ممکن است نشانه گرفتگی مسیر یا وجود مشکل داخلی باشد.
الگوی مشاهده
موارد زیر باید بررسی شوند:
- خروج گریس از محل غیرعادی
- گریس آلوده
- آثار آب یا زنگ
- خرابی یا جابهجایی آببند
- عدم رسیدن گریس به همه کاسهها
روش بررسی
ابتدا باید مشخص شود چهارشاخه از نوع سرویسپذیر و گریسخور است یا طراحی بدون نیاز به سرویس دورهای دارد. روانکاری فقط باید براساس روش و روانکار توصیهشده توسط سازنده انجام شود.
اقدام احتمالی
اگر فقط برنامه روانکاری عقب افتاده و قطعه از نظر مکانیکی سالم باشد، سرویس مناسب میتواند مفید باشد. اما در صورت خرابی آببند، ورود آلودگی، زنگ یا آسیب داخلی، باید سلامت چهارشاخه دقیقتر بررسی شود.

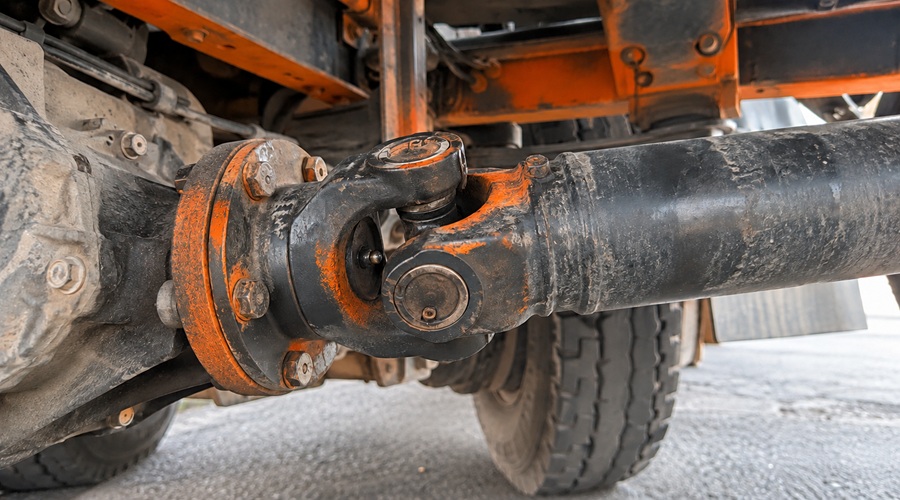

۷. پودر زنگ، داغی یا تغییر رنگ کاسهها
ظاهر کاسههای چهارشاخه نیز میتواند اطلاعات مهمی درباره وضعیت قطعه بدهد.
علت احتمالی
کمبود روانکاری، ورود رطوبت، خرابی آببند یا حرکت نامناسب رولبرینگها ممکن است باعث سایش، تولید حرارت یا ایجاد آثار زنگ شود.
الگوی مشاهده
ممکن است موارد زیر دیده شوند:
- پودر قرمز یا قهوهای اطراف کاسه
- تغییر رنگ سطح
- آثار سایش
- داغشدگی غیرعادی
- خرابی یا تغییر شکل آببند
روش بررسی
کاسهها، یوک و محل اتصال باید از نظر زنگ، حرارت، ترک، تغییر شکل و لقی بررسی شوند.
اقدام احتمالی
اگر تغییر رنگ ناشی از حرارت، ترک، تغییر شکل یا لقی مشاهده شود، ادامه کار توصیه نمیشود و مجموعه باید توسط تعمیرکار بازدید تخصصی شود.
جدول تشخیص سریع علائم خرابی چهارشاخه
|
نشانه |
احتمال مرتبط با چهارشاخه |
مواردی که همزمان باید بررسی شوند |
|
تقه در شروع حرکت |
لقی صلیبی، کاسه یا بست |
کشویی، فلنج، دیفرانسیل و پیچها |
|
لرزش زیر بار |
لقی یا گیرکردن مفصل |
زاویه، بالانس، یاتاقان وسط و کشویی |
|
جیرجیر دورهای |
خشکی یا خرابی آببند |
یاتاقان وسط، ترمز و توپی |
|
پودر زنگ کنار کاسه |
ورود آب یا کمبود گریس |
آببندها و سطح یوک |
|
حرکت سفت بدون لقی |
گیرکردن رولبرینگها |
زاویه کاری و آسیب کاسه |
|
خروج گریس آلوده |
آسیب آببندی |
وضعیت همه کاسهها و گریسخور |
این نشانهها برای محدودکردن محدوده بررسی هستند و جایگزین بازدید تخصصی و دستورالعمل سازنده نیستند. تقه همراه با لقی، گیرکردن یا صدای غیرعادی را نادیده نگیرید. مجموعه باید در شرایط ایمن بررسی شود. برای بررسی اولیه میتوانید مدل خودرو، ویدئو یا صدای مشکل و تصاویر چهارشاخه را برای شهر قطعات ارسال کنید.
چگونه چهارشاخه گاردان را ایمن بررسی کنیم؟
بازدید چهارشاخه باید در شرایطی انجام شود که هیچ امکان حرکت ناگهانی خودرو یا مجموعه وجود نداشته باشد.
- خودرو روی سطح مناسب متوقف شود.
- ترمز پارک درگیر باشد.
- چرخها بهصورت ایمن مهار شوند.
- موتور خاموش باشد.
- گاردان کاملاً بدون حرکت باشد.
- کاسهها، بستها، خارها یا پیچها بررسی شوند.
- وضعیت یوک، گریسخور و آببند کنترل شود.
- لقی، خشکی، گیرکردن و حرکت پلهای مفصل توسط تعمیرکار بررسی شود.
در چهارشاخههای گریسخور، روانکاری باید فقط با روش و گریس توصیهشده توسط سازنده انجام شود.
فشار بیش از حد هنگام گریسکاری یا ترکیب روانکارهای نامناسب میتواند باعث ایجاد مشکل شود.
پس از تعویض چهارشاخه نیز مواردی مانند مرکزشدن کاسهها، بستها و وضعیت فاز مجموعه باید بررسی شوند. اگر تعمیر روی شرایط دورانی مجموعه اثر گذاشته است، بالانس نیز باید کنترل شود.
چه زمانی چهارشاخه گاردان باید تعویض شود؟
زمان تعویض چهارشاخه فقط براساس کیلومتر خودرو تعیین نمیشود. تعویض زمانی مطرح میشود که یکی از شرایط زیر پس از بازدید تأیید شود:
- لقی قابل تشخیص در صلیبی یا کاسهها
- گیرکردن مفصل
- حرکت غیرآزاد و نایکنواخت
- ساییدگی جدی کاسه یا صلیبی
- ترک یا تغییر شکل قطعه
- خرابی محل بست یا یوک
- آسیب آببند و ورود آب یا آلودگی
- زنگزدگی داخلی
- نرسیدن گریس به کاسهها همراه با تأیید آسیب
- مشخصشدن چهارشاخه بهعنوان منشأ تقه یا لرزش
برای همه کامیونها نمیتوان کیلومتر ثابتی بهعنوان زمان تعویض چهارشاخه اعلام کرد.
عمر قطعه به عوامل مختلفی مانند:
- طراحی چهارشاخه
- میزان بار
- زاویه کاری
- دور دوران
- کیفیت آببندی
- وضعیت روانکاری
- مسیر حرکت
- شرایط محیطی
- نوع کاربری خودرو
وابسته است.
گریسکاری یا تعویض چهارشاخه؟
یکی از اشتباهات رایج این است که هر صدای چهارشاخه با گریسکاری برطرف میشود.
گریسکاری فقط زمانی مفید است که:
- چهارشاخه از نوع سرویسپذیر باشد
- آسیب مکانیکی نداشته باشد
- لقی ایجاد نشده باشد
- کاسهها و آببندها سالم باشند
- صرفاً سرویس روانکاری آن عقب افتاده باشد
گریسکاری نمیتواند موارد زیر را تعمیر کند:
- لقی چهارشاخه
- خوردگی
- ترک
- گیرکردن رولبرینگها
- تغییر شکل کاسه
- خرابی جدی آببند
- سایش مکانیکی
چهارشاخههایی که بدون گریسخور طراحی شدهاند نیز نباید برای گریسکاری بهصورت غیراصولی سوراخ یا دستکاری شوند.
راهنمای انتخاب چهارشاخه جایگزین
برای انتخاب چهارشاخه مناسب، تکیهکردن فقط به نام خودرو کافی نیست.
اطلاعات زیر باید تا حد امکان مشخص شوند:
مشخصات خودرو
- برند خودرو
- مدل
- سال ساخت
- نوع کاربری
مشخصات خود قطعه
- کد حکشده روی چهارشاخه
- کد روی بستهبندی قبلی
- قطر کاسهها
- فاصله صحیح میان کاسهها
- نوع بست
- نوع خار داخلی یا خارجی
- تسمه یا کاسه پیچی
- نوع گریسخور یا بدون نیاز به سرویس
تصاویر
ارسال تصاویر واضح از:
- خود چهارشاخه
- یوک
- دو سر اتصال گاردان
به تطبیق دقیقتر کمک میکند.
شرایط کاری
نوع بار، مسیر، دور، زاویه کاری و اینکه گاردان مربوط به سیستم اصلی خودرو یا یک کاربرد صنعتی است نیز در انتخاب قطعه اهمیت دارد. برای استعلام چهارشاخه گاردان، مدل خودرو، تصاویر قطعه، کد موجود و اندازههای کاسه را برای شهر قطعات ارسال کنید. انتخاب فقط براساس نام خودرو انجام نشود؛ ابعاد، نوع بست و کاربری باید تطبیق داده شوند.
جمعبندی
مهمترین علائم خرابی چهارشاخه گاردان ماشین سنگین شامل تقه هنگام شروع حرکت یا تعویض دنده، لرزش خودرو زیر بار، لقی مفصل، حرکت خشک یا گیرکردن چهارشاخه، صدای غیرعادی از مجموعه گاردان، خروج گریس و مشاهده پودر زنگ یا تغییر رنگ اطراف کاسهها است.
بااینحال، مشاهده هرکدام از این نشانهها بهتنهایی خرابی قطعی چهارشاخه را ثابت نمیکند. خرابی کشویی گاردان، فلنج، یاتاقان وسط، بالانسنبودن گاردان، لقی دیفرانسیل و سایر اجزای سیستم انتقال قدرت نیز میتواند علائم مشابهی ایجاد کند. این موضوع بهویژه در خودروهای سنگین و خودروهای مجهز به محصولات آتشنشانی اهمیت بیشتری دارد؛ زیرا عملکرد تجهیزات جانبی و شرایط کاری سنگین میتواند فشار بیشتری به مجموعه انتقال قدرت وارد کند. به همین دلیل، پیش از تعویض قطعه باید مجموعه گاردان در شرایط ایمن بازدید شود و میزان لقی، آزادی حرکت مفصل و وضعیت کاسهها بررسی شوند.
برای خرید چهارشاخه گاردان از شهر قطعات، فقط اعلام مدل خودرو کافی نیست. بهتر است کد قطعه، قطر و طول کاسهها، نوع خار یا بست، محل نصب و شرایط کاری خودرو مشخص شوند تا قطعه مناسب انتخاب شود. کارشناسان شهر قطعات میتوانند با بررسی مشخصات چهارشاخه فعلی، شما را در انتخاب دقیقتر و جلوگیری از خرید اشتباه راهنمایی کنند.
سؤالات متداول
صدای چهارشاخه خراب چگونه است؟
چهارشاخه معیوب ممکن است هنگام شروع حرکت یا تغییر گشتاور صدای تقه ایجاد کند. جیرجیر یا صدای دورهای نیز ممکن است در اثر خشکی یا خرابی کاسهها شنیده شود. بااینحال فقط از روی صدا نمیتوان خرابی چهارشاخه را قطعی دانست.
آیا چهارشاخه خراب باعث لرزش در سرعت بالا میشود؟
بله، چهارشاخه لق یا گیرکرده میتواند در ایجاد لرزش نقش داشته باشد؛ اما بالانس گاردان، تاب شافت، زاویه کاری، یاتاقان وسط و حتی چرخها نیز باید بررسی شوند. برای تشخیص کاملتر باید عیبیابی لرزش گاردان کامیون انجام شود.
چهارشاخه بدون لقی هم میتواند خراب باشد؟
بله. خرابی همیشه با لقی همراه نیست. زنگزدگی، خشکی یا آسیب رولبرینگهای سوزنی میتواند باعث سفتی و گیرکردن مفصل شود، درحالیکه لقی واضحی وجود ندارد.
آیا گریسکاری صدای چهارشاخه را برطرف میکند؟
فقط در چهارشاخه سرویسپذیری که آسیب مکانیکی ندارد و مشکل آن ناشی از کمبود روانکاری است ممکن است مؤثر باشد. لقی، زنگزدگی، خرابی آببند و آسیب رولبرینگ با گریسکاری تعمیر نمیشوند.
با چهارشاخه لق میتوان رانندگی کرد؟
ادامه کار با چهارشاخه دارای لقی تأییدشده میتواند پرخطر باشد. خرابی بیشتر مفصل ممکن است به گاردان، یوک، فلنج و اجزای اطراف آسیب وارد کند. مجموعه باید قبل از ادامه کار بررسی شود.
بعد از تعویض چهارشاخه چرا لرزش باقی میماند؟
ممکن است منشأ لرزش فقط چهارشاخه نبوده باشد. همچنین فازبندی، نصب کاسهها، بالانس، تاب شافت، زاویه کاری و یاتاقان وسط باید بررسی شوند.
برای خرید چهارشاخه چه اندازهای لازم است؟
معمولاً قطر کاسهها، فاصله صحیح اندازهگیریشده میان آنها، نوع خار یا بست و کد قطعه از اطلاعات مهم هستند. روش دقیق اندازهگیری باید متناسب با نوع چهارشاخه و با هماهنگی کارشناس انجام شود.
