لرزش از زیر کابین، صدای زوزه در حین حرکت یا ضربه‌ای که هنگام شروع حرکت از قسمت میانی خودرو شنیده می‌شود، همیشه به معنی خرابی کامل گاردان نیست. در گاردان‌های دو یا چندتکه، یکی از قطعاتی که باید جدی بررسی شود یاتاقان وسط گاردان است.

یاتاقان وسط وظیفه دارد بخش میانی شافت گاردان را نگه دارد، موقعیت صحیح آن را حفظ کند و بخشی از لرزش‌های سیستم انتقال قدرت را جذب کند. در خودروهای سنگین، خرابی بلبرینگ یا بخش لاستیکی این مجموعه می‌تواند باعث تغییر زاویه گاردان، ایجاد لرزش و فشار اضافی روی چهارشاخه و سایر اجزای Driveline شود.

Dana/Spicer نیز در طراحی Center Bearingهای خودروهای تجاری روی حفظ زاویه صحیح گاردان و کاهش Noise, Vibration and Harshness تأکید می‌کند.

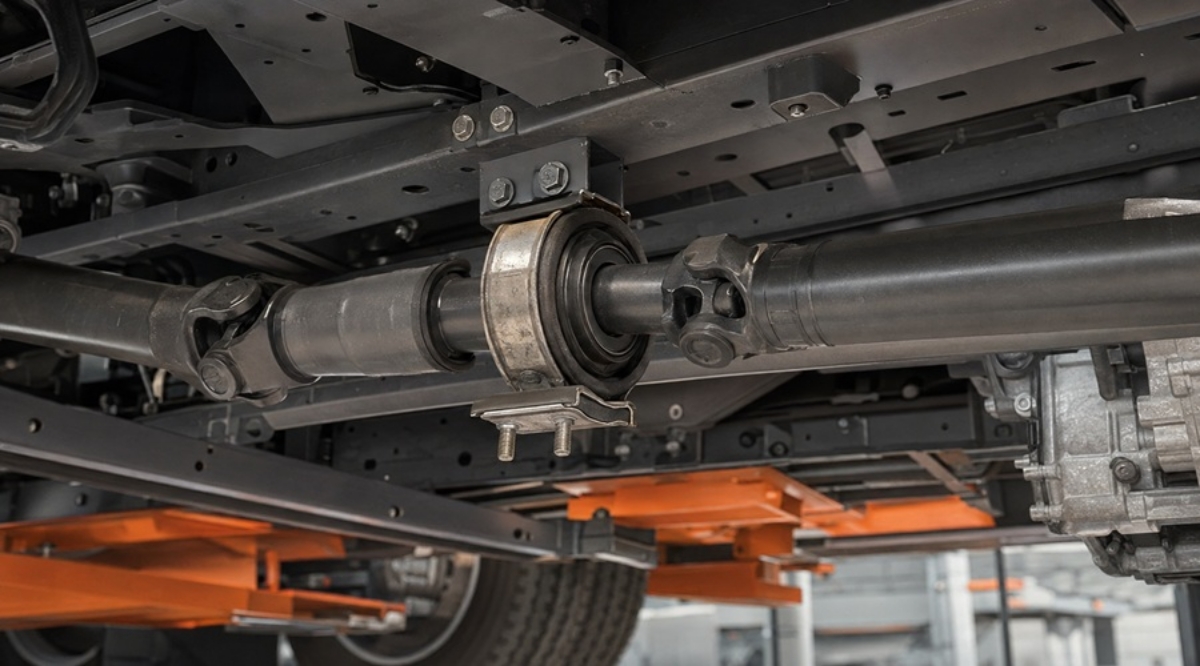

یاتاقان وسط گاردان چیست؟

در گاردان‌های بلند، استفاده از یک شافت یک‌تکه همیشه امکان‌پذیر یا مناسب نیست. در چنین خودروهایی، گاردان به دو یا چند بخش تقسیم می‌شود و در نقطه میانی از یک Center Bearing برای نگهداری شافت استفاده می‌شود.

این مجموعه معمولاً از یک بلبرینگ و بخش لاستیکی یا الاستومری نگهدارنده تشکیل شده است. بلبرینگ اجازه می‌دهد شافت آزادانه بچرخد و لاستیک اطراف آن ضمن نگه داشتن موقعیت گاردان، بخشی از ارتعاش را جذب می‌کند.

در نتیجه، خرابی یاتاقان وسط فقط روی خود بلبرینگ اثر نمی‌گذارد؛ ممکن است کل هندسه سیستم گاردان را تغییر دهد.

مهم‌ترین علائم خرابی یاتاقان وسط گاردان

۱. لرزش از قسمت میانی خودرو

یکی از مهم‌ترین علائم خرابی یاتاقان وسط گاردان، لرزشی است که بیشتر از بخش میانی شاسی احساس می‌شود. اگر لاستیک نگهدارنده پاره یا بیش از حد نرم شده باشد، شافت هنگام چرخش آزادی حرکتی بیشتری پیدا می‌کند و نمی‌تواند در مسیر صحیح خود باقی بماند.

این وضعیت با افزایش سرعت می‌تواند محسوس‌تر شود. Spicer صراحتاً اعلام می‌کند خرابی Center Bearing یا اجزای آن می‌تواند باعث عدم تعادل یا لرزش مجموعه Driveshaft شود.

۲. صدای زوزه یا خرخر یاتاقان وسط

اگر بلبرینگ داخلی فرسوده شده باشد، ممکن است هنگام چرخش صدای زوزه، خرخر یا صدای سایشی از قسمت میانی گاردان شنیده شود. این صدا معمولاً با سرعت چرخش گاردان تغییر می‌کند. یعنی هرچه سرعت خودرو بیشتر شود، فرکانس صدا نیز ممکن است افزایش پیدا کند. البته صدای زوزه همیشه از یاتاقان وسط نیست. بلبرینگ‌های دیفرانسیل، گیربکس و حتی تایرها نیز می‌توانند صدای مشابهی ایجاد کنند. برای همین تشخیص باید با بررسی فیزیکی انجام شود.

۳. صدای کوبش هنگام شروع حرکت

اگر لاستیک نگهدارنده Center Bearing پاره شده یا لقی زیادی ایجاد شده باشد، شافت می‌تواند هنگام وارد شدن ناگهانی گشتاور جابه‌جا شود. در این حالت راننده ممکن است هنگام شروع حرکت، تغییر دنده یا برداشتن و دوباره فشردن پدال گاز صدای ضربه یا تق از زیر خودرو بشنود. این علامت می‌تواند با خرابی چهارشاخه یا کشویی گاردان نیز مشترک باشد. بنابراین فقط شنیدن صدا برای تعویض یاتاقان وسط کافی نیست.

۴. پارگی یا ترک لاستیک یاتاقان وسط

یکی از واضح‌ترین نشانه‌های خرابی، آسیب دیدن قسمت لاستیکی نگهدارنده است. این لاستیک باید بلبرینگ را در موقعیت مناسب نگه دارد و اجازه حرکت بیش از حد به شافت ندهد. با گذشت زمان، حرارت، آلودگی، روغن و تنش‌های مکانیکی می‌توانند باعث ترک‌خوردگی یا پارگی آن شوند. اگر لاستیک از پایه جدا شده باشد یا شافت بتواند به‌راحتی چند سانتی‌متر جابه‌جا شود، مجموعه باید جدی بررسی شود.

Center Bearingهای جدید Spicer نیز از الاستومر برای کاهش لرزش و حفظ Alignment استفاده می‌کنند؛ موضوعی که نشان می‌دهد سلامت همین بخش لاستیکی برای عملکرد صحیح مجموعه اهمیت زیادی دارد.

۵. لقی غیرعادی شافت در محل یاتاقان

وقتی خودرو خاموش و کاملاً ایمن است، حرکت غیرعادی شافت در محل Center Bearing می‌تواند یکی از نشانه‌های خرابی باشد. مقدار کمی انعطاف ناشی از لاستیک طبیعی است، اما لقی زیاد، حرکت نامتقارن یا برخورد شافت با پایه می‌تواند نشان‌دهنده خرابی بلبرینگ یا بخش نگهدارنده باشد. پیچ‌های پایه یاتاقان نیز باید کنترل شوند. Dana هشدار می‌دهد شل بودن پیچ‌های براکت Center Bearing می‌تواند به خرابی Driveline منجر شود.

۶. لرزش بعد از تعویض یاتاقان وسط

اگر یاتاقان وسط تازه تعویض شده اما گاردان هنوز می‌لرزد، الزاماً قطعه جدید خراب نیست. ممکن است هنگام نصب، زاویه مجموعه تغییر کرده باشد، Shimهای قبلی حذف شده باشند یا موقعیت Center Bearing صحیح تنظیم نشده باشد. Spicer حتی در ابزار آموزشی تحلیل Driveline مثالی ارائه می‌کند که در آن حذف Shimهای Center Bearing پس از باز و بست باعث ایجاد مشکل لرزش شده است. بنابراین نصب درست به اندازه کیفیت خود قطعه اهمیت دارد.

۷. ساییدگی غیرعادی چهارشاخه‌ها

یاتاقان وسط باید زاویه صحیح گاردان را حفظ کند. اگر موقعیت آن تغییر کند، زاویه کاری چهارشاخه‌ها نیز ممکن است از محدوده مناسب خارج شود. در نتیجه چهارشاخه‌ها تحت تنش بیشتری قرار می‌گیرند و احتمال سایش، داغ شدن یا خرابی زودرس آن‌ها افزایش پیدا می‌کند. Spicer نیز حفظ Proper Driveline Angle را یکی از وظایف اصلی Center Bearing معرفی می‌کند.

اگر چهارشاخه‌ها مرتب خراب می‌شوند، فقط خود چهارشاخه را بررسی نکنید؛ یاتاقان وسط و زاویه کل گاردان نیز باید کنترل شوند.

۸. تغییر صدای گاردان هنگام شتاب‌گیری

یاتاقان وسط معیوب ممکن است در حالت حرکت یکنواخت صدای کمی داشته باشد اما هنگام اعمال بار، صدا یا لرزش آن افزایش پیدا کند. در شتاب‌گیری، گشتاور بیشتری از گاردان عبور می‌کند و اگر Center Bearing نتواند شافت را در موقعیت صحیح نگه دارد، حرکت مجموعه بیشتر محسوس می‌شود. این حالت می‌تواند به صورت کوبش، صدای بم یا لرزش زیر صندلی و کابین ظاهر شود.

تفاوت خرابی یاتاقان وسط با خرابی چهارشاخه چیست؟

این دو ایراد علائم مشترک زیادی دارند و به همین دلیل اغلب با هم اشتباه گرفته می‌شوند. خرابی چهارشاخه معمولاً بیشتر با لقی در محل U-Joint، تق‌تق هنگام تغییر بار یا گیرکردن حرکت مفصل همراه است. خرابی یاتاقان وسط بیشتر با حرکت شافت در بخش میانی، پارگی لاستیک نگهدارنده، صدای بلبرینگ و لرزش از مرکز خودرو دیده می‌شود. بااین‌حال ممکن است هر دو قطعه هم‌زمان خراب باشند. بنابراین بهترین روش، بررسی کامل گاردان است نه تعویض یک قطعه بر اساس حدس.

تفاوت خرابی یاتاقان وسط با بالانس نبودن گاردان

بالانس نبودن گاردان معمولاً در یک محدوده سرعت مشخص خود را بیشتر نشان می‌دهد و با افزایش دور، لرزش ممکن است شدیدتر شود. خرابی یاتاقان وسط علاوه بر لرزش می‌تواند با صدای بلبرینگ، پارگی لاستیک یا حرکت فیزیکی شافت همراه باشد.

البته Center Bearing خراب خودش نیز می‌تواند باعث عدم تعادل گاردان شود؛ به همین دلیل این دو مشکل ممکن است به هم مرتبط باشند. Dana نیز آسیب Center Bearing را یکی از عوامل ایجاد Imbalance/Vibration معرفی می‌کند.

چگونه خرابی یاتاقان وسط را بررسی کنیم؟

بازدید ظاهری لاستیک

ابتدا وضعیت لاستیک اطراف بلبرینگ بررسی شود. ترک‌های عمیق، پارگی، جدا شدن از پایه یا افتادگی غیرعادی نشانه خوبی برای شروع عیب‌یابی هستند.

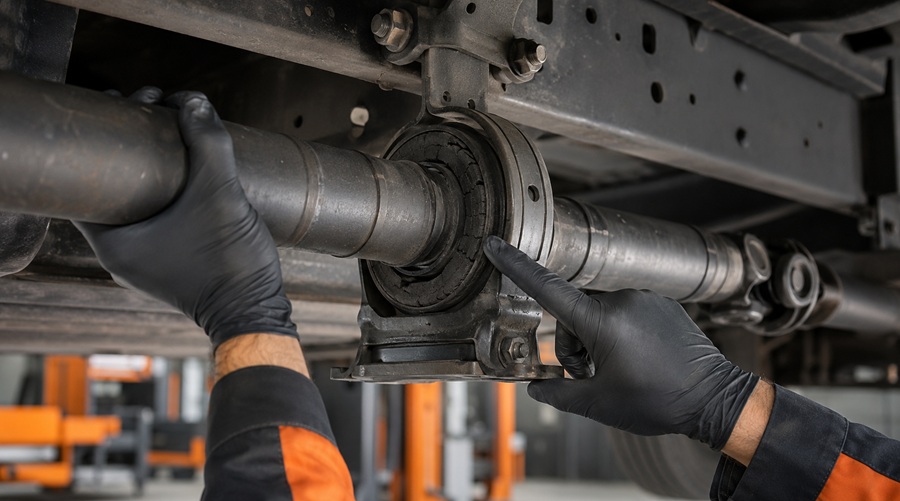

بررسی لقی

در حالت خاموش و ایمن خودرو، شافت در محل یاتاقان بررسی شود. حرکت بیش از حد یا صدای تق می‌تواند نشان‌دهنده ایراد باشد.

چرخاندن شافت

در شرایطی که امکان بررسی ایمن وجود دارد، بلبرینگ نباید هنگام چرخش حس زبری یا صدای غیرعادی داشته باشد.

بررسی پایه و پیچ‌ها

براکت یاتاقان باید محکم باشد. پیچ شل می‌تواند موقعیت شافت را تغییر دهد و حتی یک یاتاقان سالم را به اشتباه معیوب نشان دهد.

بررسی زاویه گاردان

بعد از تعویض یا تنظیم Center Bearing، زاویه گاردان باید کنترل شود. تغییر ارتفاع یاتاقان وسط می‌تواند روی زاویه دو شافت اثر بگذارد.

چه زمانی یاتاقان وسط باید تعویض شود؟

یاتاقان وسط معمولاً زمانی باید تعویض شود که بلبرینگ لقی یا صدای مشخص دارد، لاستیک نگهدارنده پاره شده، مجموعه نمی‌تواند شافت را در موقعیت صحیح نگه دارد یا خرابی فیزیکی در براکت و اجزای آن دیده می‌شود.

اما تعویض فقط به دلیل سن قطعه بدون وجود علامت مشخص همیشه لازم نیست.

برخی Center Bearingهای جدید به‌صورت Factory-Sealed و Maintenance-Free طراحی شده‌اند و سازندگان برای افزایش عمر آن‌ها از آب‌بندی چندلایه استفاده می‌کنند.

آیا رانندگی با یاتاقان وسط خراب خطرناک است؟

اگر خرابی شدید باشد، ادامه رانندگی می‌تواند باعث افزایش لرزش و آسیب به چهارشاخه، کشویی، فلنج و سایر قطعات گاردان شود.

در حالت‌های جدی، خرابی Driveline می‌تواند منجر به جدا شدن بخشی از گاردان شود. Dana در راهنمای سرویس خود درباره خطر خرابی Center Bearing و جدا شدن مجموعه انتقال قدرت هشدار داده است.

بنابراین لرزش شدید، صدای کوبش یا لقی زیاد نباید نادیده گرفته شود.

جمع‌بندی

مهم‌ترین علائم خرابی یاتاقان وسط گاردان شامل لرزش از بخش میانی خودرو، صدای زوزه یا خرخر، کوبش هنگام شروع حرکت، پارگی لاستیک، لقی شافت و تغییر زاویه گاردان هستند. کارشناسان شهر قطعات توصیه می‌کنند پیش از خرید پشت گیربکس، سلامت یاتاقان وسط و سایر اجزای گاردان نیز بررسی شود؛ زیرا برخی علائم خرابی این قطعات با یکدیگر مشابه‌اند.

بااین‌حال خرابی چهارشاخه، بالانس نبودن گاردان و ایراد کشویی می‌توانند علائم مشابهی ایجاد کنند. بنابراین قبل از تعویض قطعه، کل مجموعه گاردان باید بررسی شود. اگر یاتاقان وسط خراب باشد و برای مدت طولانی استفاده شود، فشار بیشتری به چهارشاخه‌ها و سایر اجزای سیستم وارد می‌شود. برای آشنایی کامل با ساختار، انواع و اجزای سیستم، مقاله راهنمای جامع گاردان ماشین سنگین را مطالعه کنید.

سؤالات متداول درباره خرابی یاتاقان وسط گاردان

صدای یاتاقان وسط خراب چگونه است؟

معمولاً می‌تواند به صورت زوزه، خرخر یا صدای سایشی باشد و با افزایش سرعت تغییر کند.

آیا یاتاقان وسط خراب باعث لرزش می‌شود؟

بله. خرابی بلبرینگ یا لاستیک نگهدارنده می‌تواند باعث حرکت اضافی شافت و لرزش گاردان شود.

پارگی لاستیک یاتاقان وسط مهم است؟

بله. این بخش برای حفظ موقعیت و زاویه گاردان ضروری است و پارگی شدید آن می‌تواند باعث حرکت غیرعادی شافت شود.

چرا یاتاقان وسط جدید هم لرزش دارد؟

نصب اشتباه، تغییر زاویه، حذف Shim، بالانس نامناسب یا خرابی سایر قطعات گاردان می‌تواند عامل باشد.

آیا باید همراه یاتاقان وسط چهارشاخه هم تعویض شود؟

الزاماً خیر. چهارشاخه باید جداگانه از نظر لقی، گیرکردگی و سایش بررسی شود.
