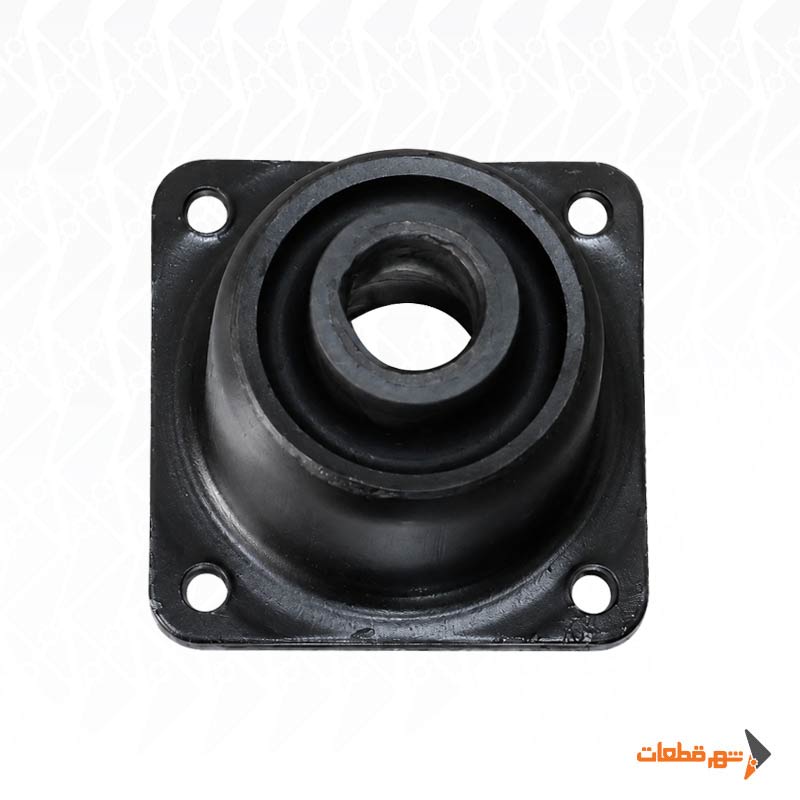

پایه مخزن کوچک آتش نشانی یکی از قطعات مکانیکی مورد استفاده برای نصب، مهار و تثبیت مخزن روی خودروهای آتش‌نشانی و تجهیزات امدادی است. این قطعه بین مجموعه مخزن و سازه نگهدارنده قرار می‌گیرد و علاوه بر تثبیت موقعیت مخزن، به کنترل بخشی از لرزش‌ها و نیروهای ناشی از حرکت خودرو کمک می‌کند.

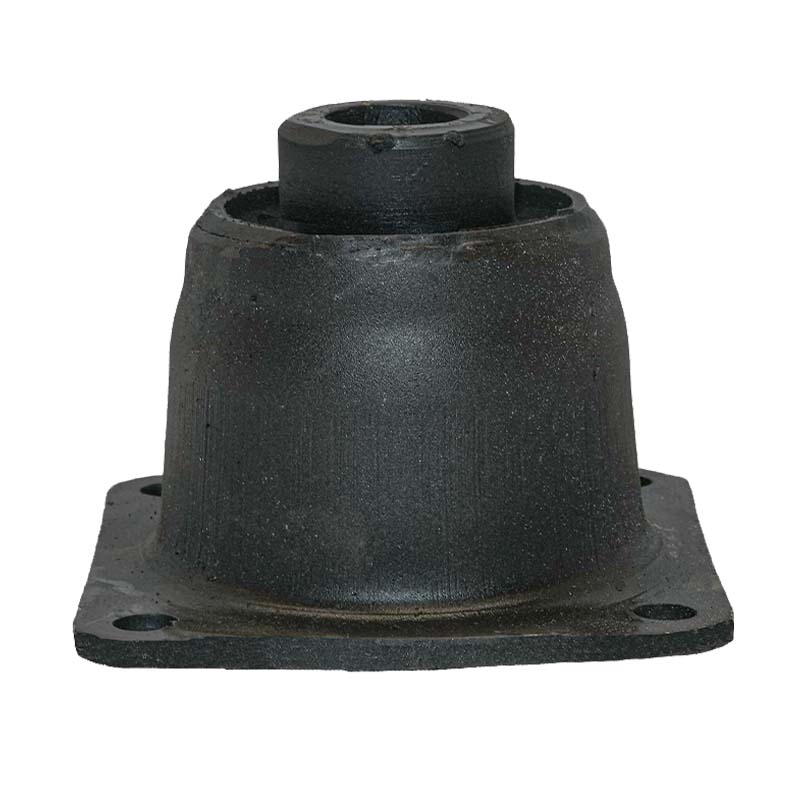

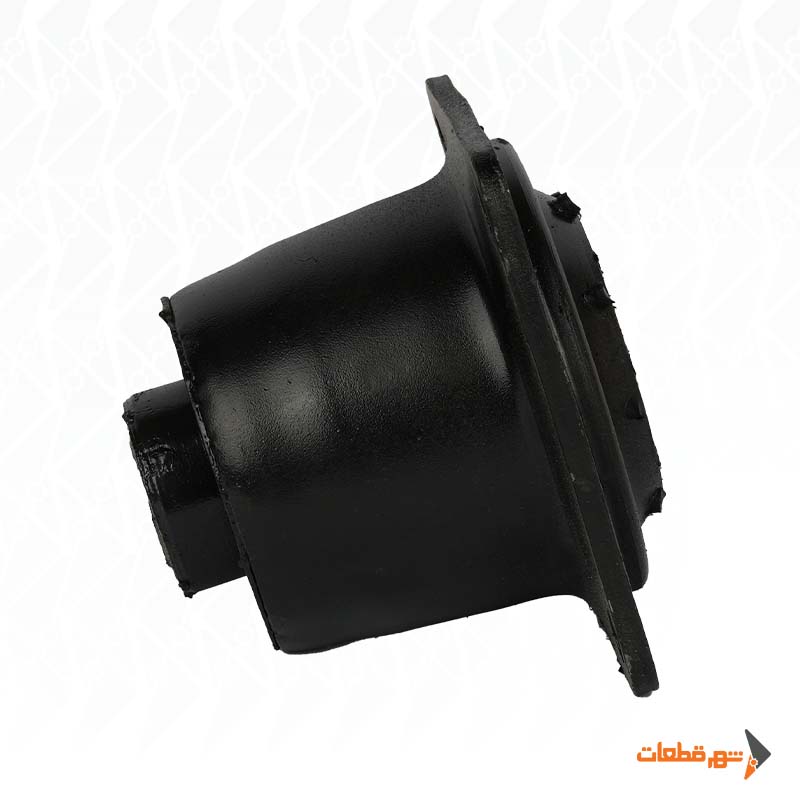

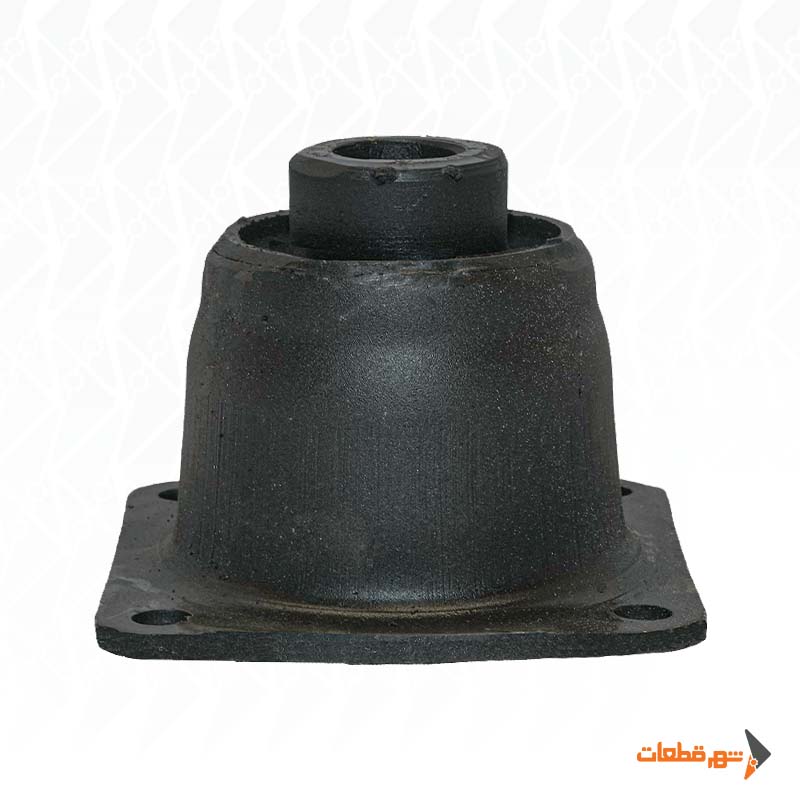

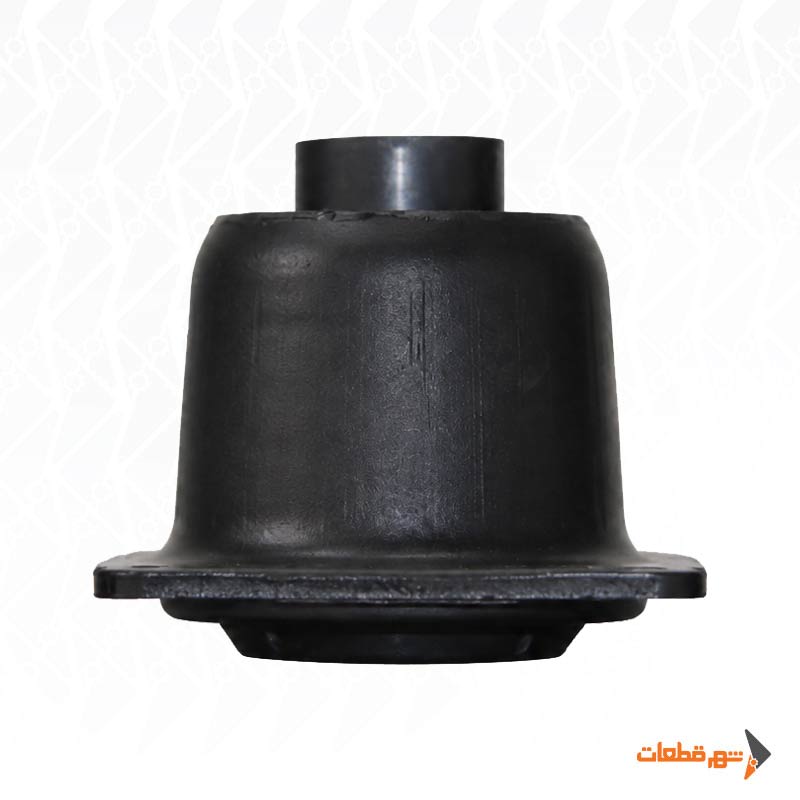

این مدل دارای ساختار مخروطی، صفحه نصب چهار سوراخ و بخش فلزی تقویت‌شده است. براساس اندازه‌های اعلام‌شده، ارتفاع کلی آن 8.5 سانتی‌متر است و چهار سوراخ نصب در آرایش مربعی با اندازه حدود 9.5 سانتی‌متر قرار گرفته‌اند. ارتفاع پوسته آهنی نیز 6 سانتی‌متر اندازه‌گیری شده است.
در زمان خرید پایه مخزن کوچک آتش نشانی، تطبیق ابعاد پایه با محل نصب اهمیت زیادی دارد. ارتفاع پایه، فاصله سوراخ‌های پیچ، قطر قسمت مرکزی و وضعیت سازه نگهدارنده باید با نمونه قبلی یا محل نصب روی خودرو مقایسه شوند.
جدول مشخصات فنی پایه مخزن کوچک آتش نشانی
|
مشخصه فنی |
مقدار |
|
نام محصول |
پایه مخزن کوچک آتش نشانی |
|
نوع قطعه |
پایه نگهدارنده و مهار مخزن |
|
ارتفاع کلی |
8.5 سانتی‌متر |
|
آرایش سوراخ‌های نصب |
چهار سوراخ مربعی |
|
فاصله / بعد آرایش سوراخ‌ها |
9.5 سانتی‌متر |
|
ارتفاع پوسته آهنی |
6 سانتی‌متر |
|
قطر کوچک |
2.2 سانتی‌متر |
|
قطر بزرگ |
4.3 سانتی‌متر |
|
تعداد نقاط اتصال صفحه |
4 عدد |
|
کاربرد اصلی |
مهار و تثبیت مخزن روی خودرو آتش‌نشانی |
|
نوع نصب |
پیچی روی سازه نگهدارنده مخزن |
پایه مخزن کوچک چه نقشی در خودرو آتش نشانی دارد؟
مخزن نصب‌شده روی خودرو در زمان حرکت دائماً تحت نیروهای ثابت قرار ندارد. شتاب‌گیری، ترمز، عبور از ناهمواری‌ها و جابه‌جایی سیال داخل مخزن می‌تواند بارهای متغیری را به نقاط اتصال وارد کند.
پایه مخزن کوچک آتش نشانی بخشی از سیستم نگهدارنده مخزن است و به تثبیت مجموعه و انتقال کنترل‌شده نیرو به سازه زیرین کمک می‌کند. استفاده از پایه سالم و متناسب می‌تواند از ایجاد لقی و حرکت اضافی در محل اتصال مخزن جلوگیری کند. اگر یکی از پایه‌ها دچار تغییر شکل، نشست یا خرابی شود، توزیع بار بین نقاط مختلف نصب تغییر کرده و ممکن است فشار بیشتری به سایر پایه‌ها و اتصالات وارد شود.
اهمیت صفحه نصب چهار سوراخ

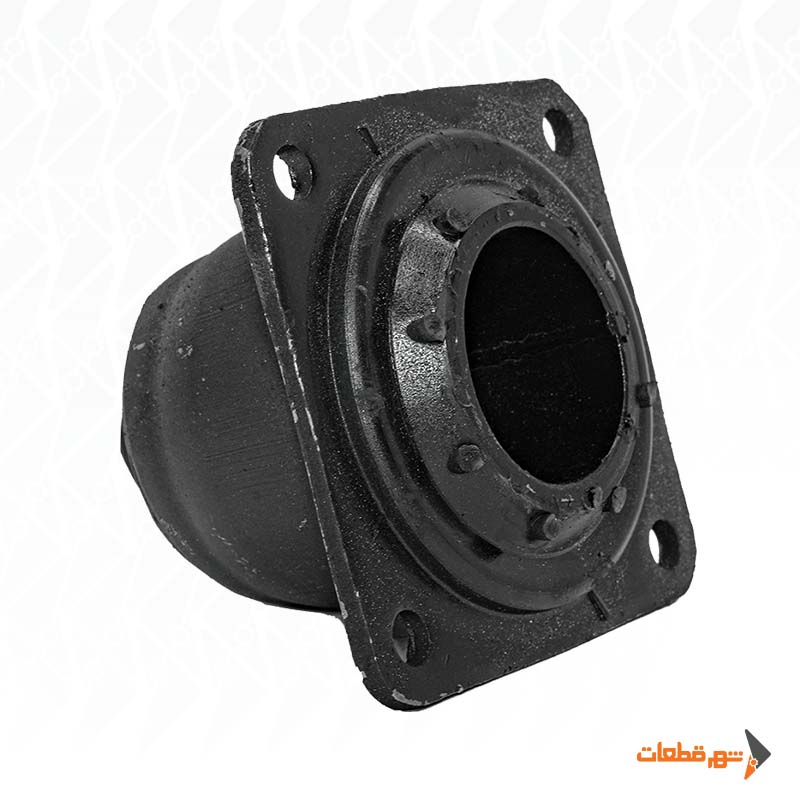

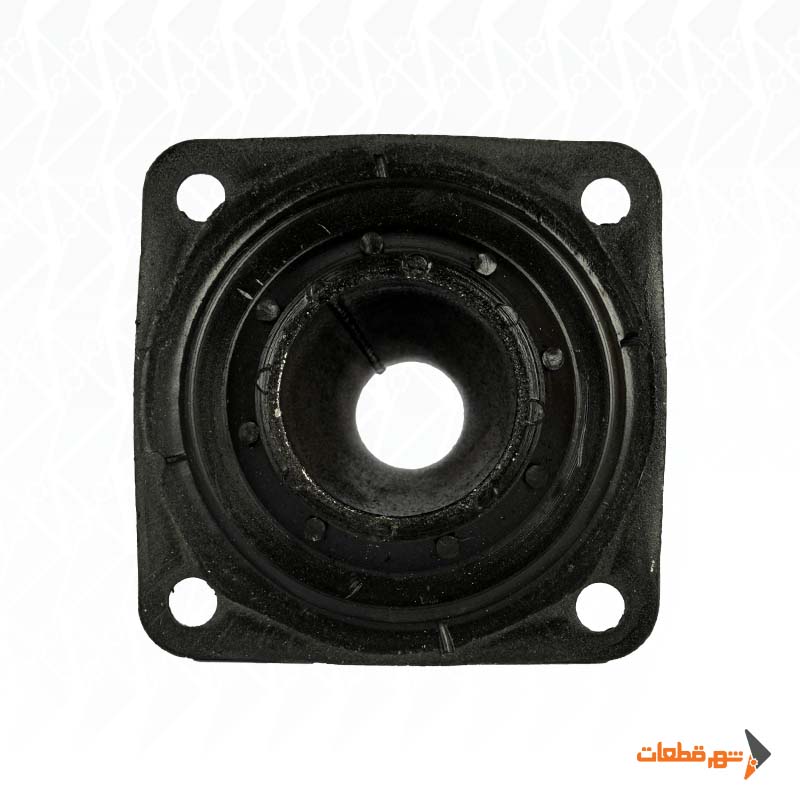

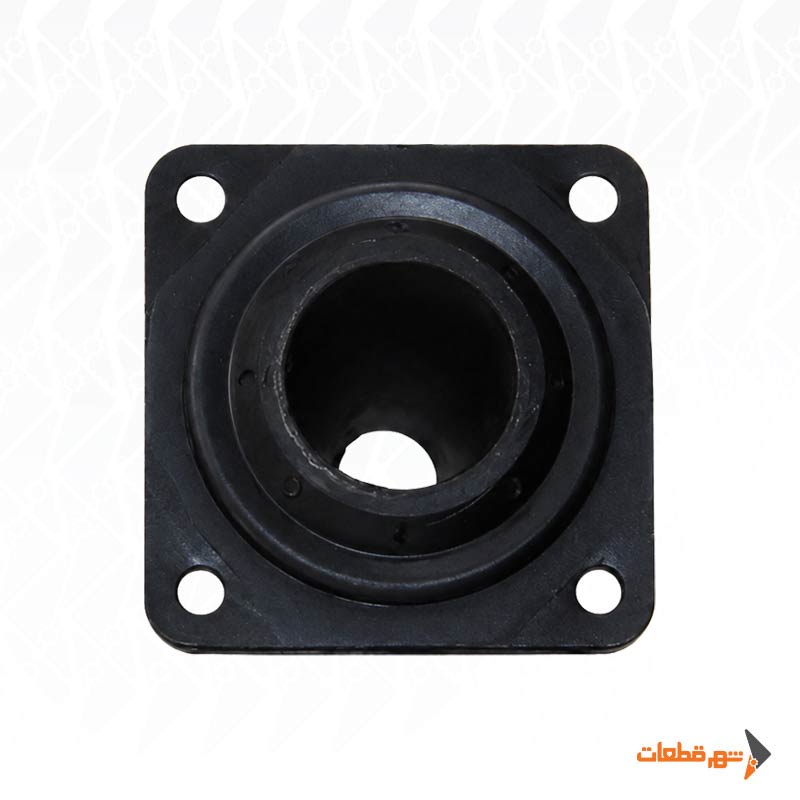

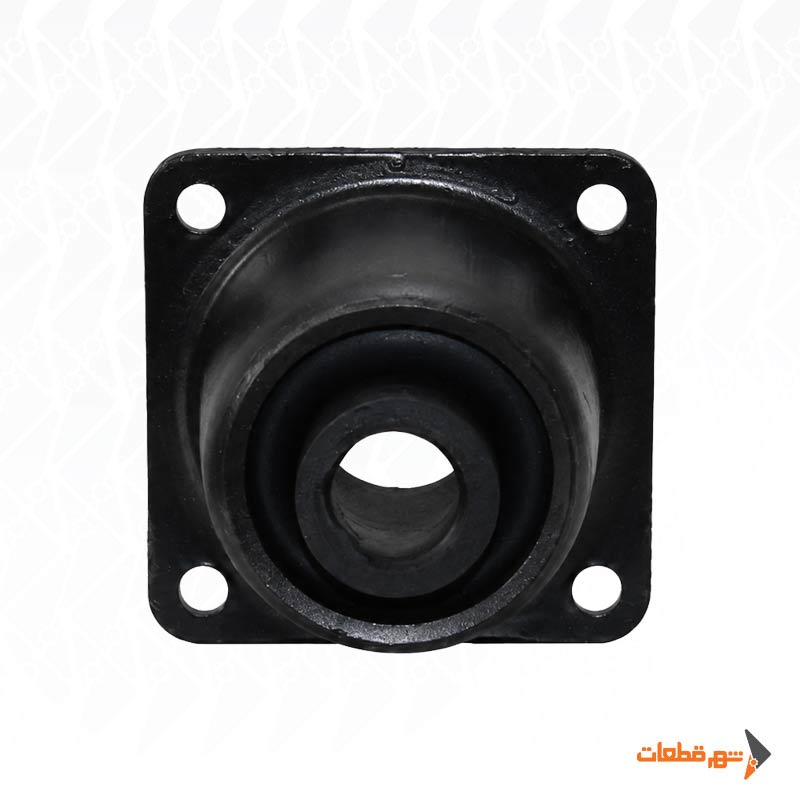

در قسمت پایین این پایه، صفحه‌ای با چهار محل اتصال پیچ قرار دارد. استفاده از چهار نقطه نصب باعث می‌شود پایه روی سطح زیرین به شکل پایدار‌تری مهار شود. طبق ابعاد اعلام‌شده، آرایش سوراخ‌ها در محدوده 9.5 سانتی‌متر قرار دارد. هنگام تعویض پایه قدیمی، فاصله سوراخ‌ها باید قبل از خرید اندازه‌گیری شود تا نیازی به سوراخ‌کاری مجدد یا تغییر غیرضروری در سازه خودرو وجود نداشته باشد.
برای تطبیق دقیق، قطر پیچ‌ها و قطر خود سوراخ‌های نصب نیز بهتر است از روی نمونه اصلی اندازه‌گیری شوند.
بررسی قطر کوچک و بزرگ پایه
دو اندازه مهم این محصول عبارت‌اند از:
- قطر کوچک: 2.2 سانتی‌متر
- قطر بزرگ: 4.3 سانتی‌متر
این ابعاد در تطبیق بخش مرکزی پایه با قطعات متصل‌شونده اهمیت دارند. اگر قسمت مرکزی با بوش، پیچ، محور یا قطعه نگهدارنده دیگری درگیر باشد، اختلاف ابعادی می‌تواند موجب ایجاد لقی یا دشواری در مونتاژ شود. به همین دلیل هنگام خرید پایه مخزن کوچک آتش نشانی بهتر است قطرهای نمونه قبلی با کولیس اندازه‌گیری شده و با مشخصات قطعه جدید مقایسه شوند.
ارتفاع 8.5 سانتی‌متری پایه
ارتفاع کلی این مدل 8.5 سانتی‌متر و ارتفاع قسمت پوسته آهنی آن 6 سانتی‌متر است. این اندازه‌ها روی موقعیت نهایی مخزن و فاصله آن از سازه زیرین اثر دارند. اگر پایه جایگزین از نمونه اصلی کوتاه‌تر یا بلندتر باشد، سطح قرارگیری مخزن تغییر خواهد کرد. در مجموعه‌هایی که چند پایه به‌طور هم‌زمان استفاده شده‌اند، اختلاف ارتفاع می‌تواند باعث توزیع نامناسب وزن و ایجاد تنش در نقاط اتصال شود. بنابراین ارتفاع پایه یکی از اولین مشخصاتی است که هنگام جایگزینی باید کنترل شود.
چرا سلامت پایه مخزن اهمیت دارد؟
پایه مخزن در معرض لرزش دائمی خودرو و بار ناشی از وزن مجموعه قرار دارد. به همین دلیل، وضعیت آن باید در سرویس‌های دوره‌ای بررسی شود. مواردی مانند شل‌شدن پیچ‌ها، تغییر شکل صفحه فلزی، ترک یا فرسودگی قسمت ضربه‌گیر، نشست پایه و ایجاد لقی می‌توانند نشانه نیاز به بررسی یا تعویض باشند. اگر یک پایه نسبت به سایر پایه‌ها نشست بیشتری داشته باشد، مخزن ممکن است از تراز اصلی خارج شود و بار به شکل نامتقارن بین سایر نقاط اتصال توزیع شود.
نکات مهم هنگام خرید پایه مخزن کوچک آتش نشانی
برای انتخاب و خرید پایه مخزن کوچک آتش‌نشانی از مجموعه شهر قطعات، بهتر است قبل از سفارش، پایه موجود روی خودرو به‌صورت دقیق اندازه‌گیری و با نمونه جدید مقایسه شود تا از انتخاب صحیح قطعه اطمینان حاصل شود.
مشخصات اصلی این مدل شامل موارد زیر است:
- ارتفاع کلی پایه: ۸.۵ سانتی‌متر
- آرایش چهار سوراخ نصب: ۹.۵ سانتی‌متر
- ارتفاع پوسته آهنی: ۶ سانتی‌متر
- قطر سوراخ‌ها و بخش‌های اتصال: ۲.۲ و ۴.۳ سانتی‌متر
در کنار بررسی ابعاد، مواردی مانند وضعیت محل نصب، تعداد پایه‌های مورد استفاده، نحوه اتصال پایه به سازه مخزن و شرایط کاری خودرو نیز باید بررسی شوند. ظرفیت تحمل بار پایه را نمی‌توان تنها براساس ابعاد ظاهری مشخص کرد؛ بنابراین برای تعیین بار مجاز، باید اطلاعات سازنده یا مشخصات مهندسی مجموعه در دسترس باشد. در مجموعه محصولات آتش‌نشانی شهر قطعات، انتخاب قطعه مناسب بر اساس نوع خودرو، ساختار مخزن و شرایط نصب اهمیت زیادی دارد. برای کاهش احتمال انتخاب اشتباه، پیشنهاد می‌شود قبل از خرید پایه مخزن کوچک آتش‌نشانی، تصویر محل اتصال، نمونه قدیمی، ابعاد نصب و مشخصات خودرو را برای کارشناسان شهر قطعات ارسال کنید تا بررسی دقیق‌تری انجام شود.
