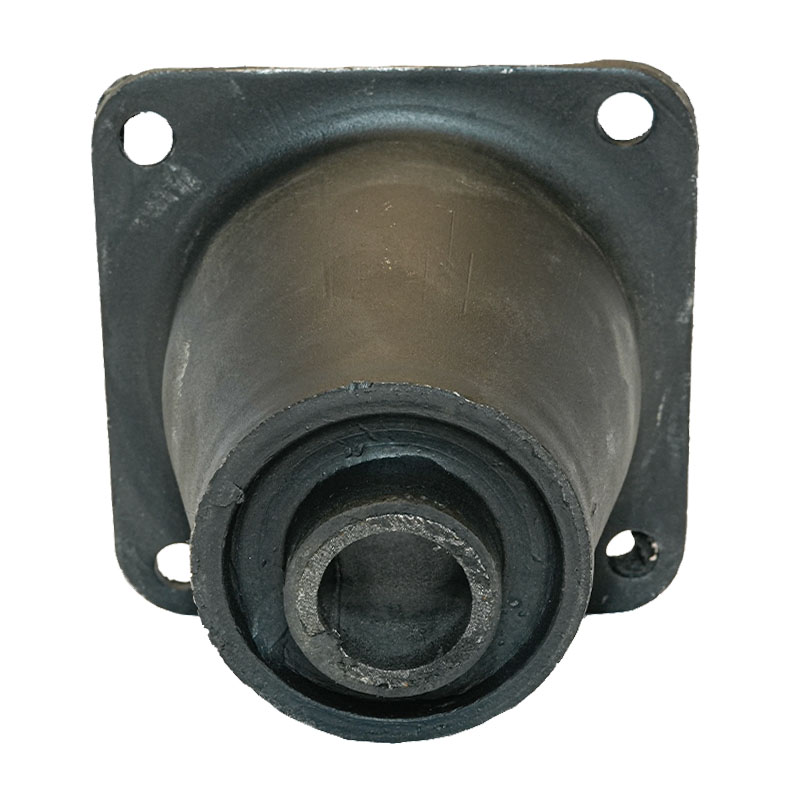

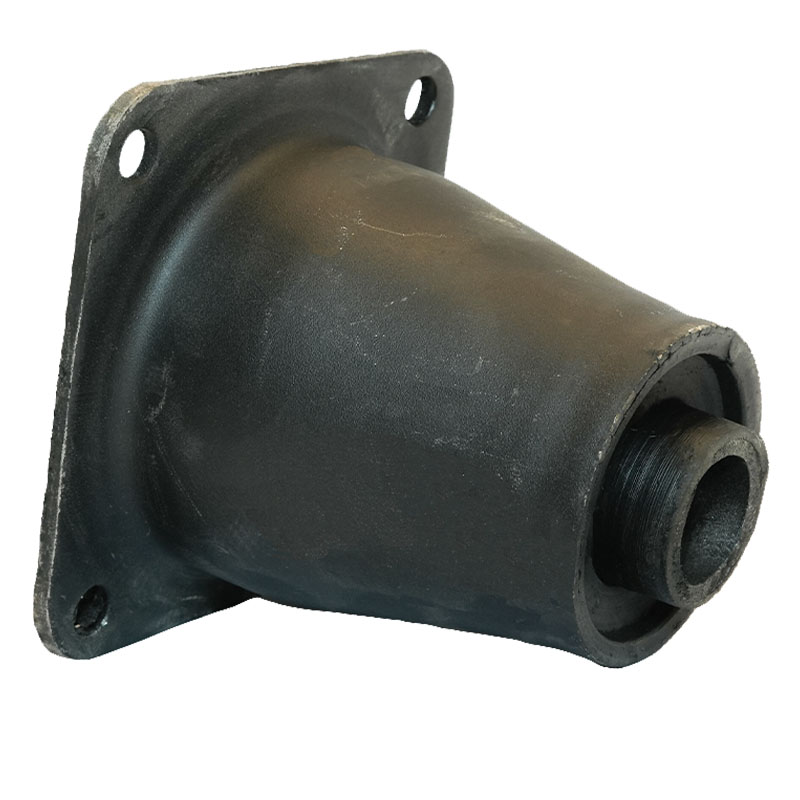

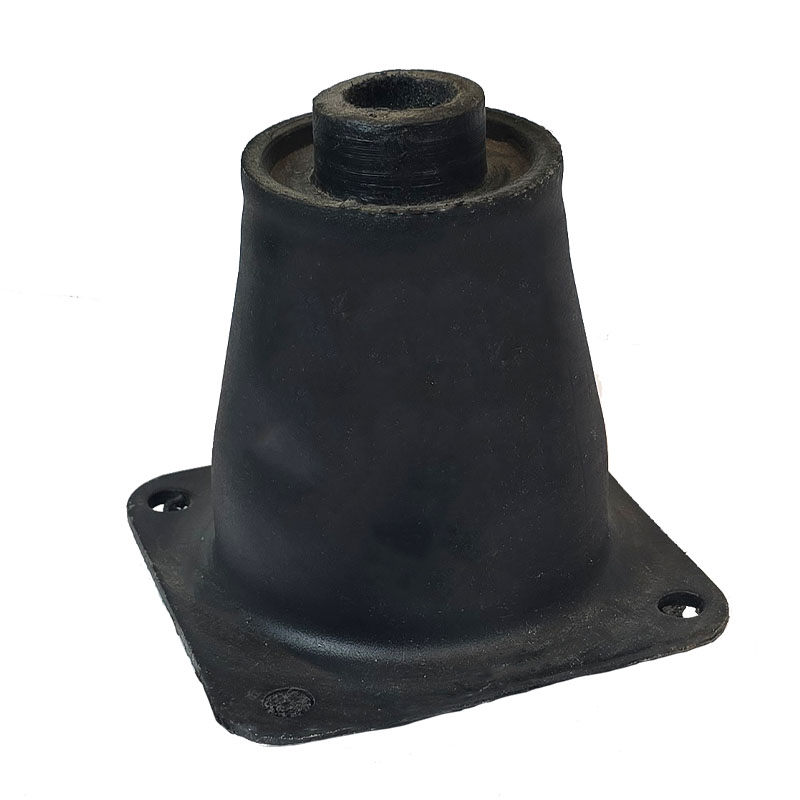

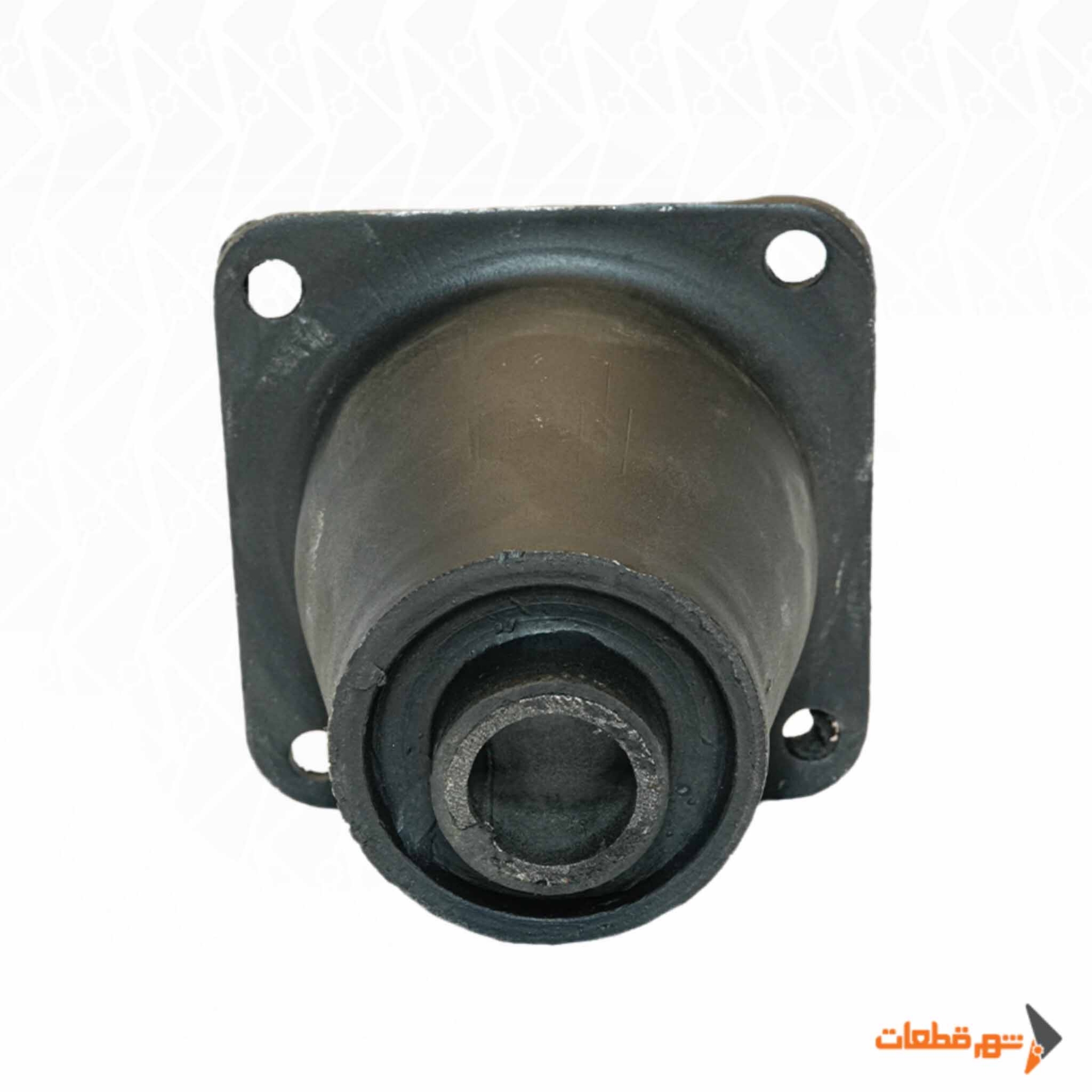

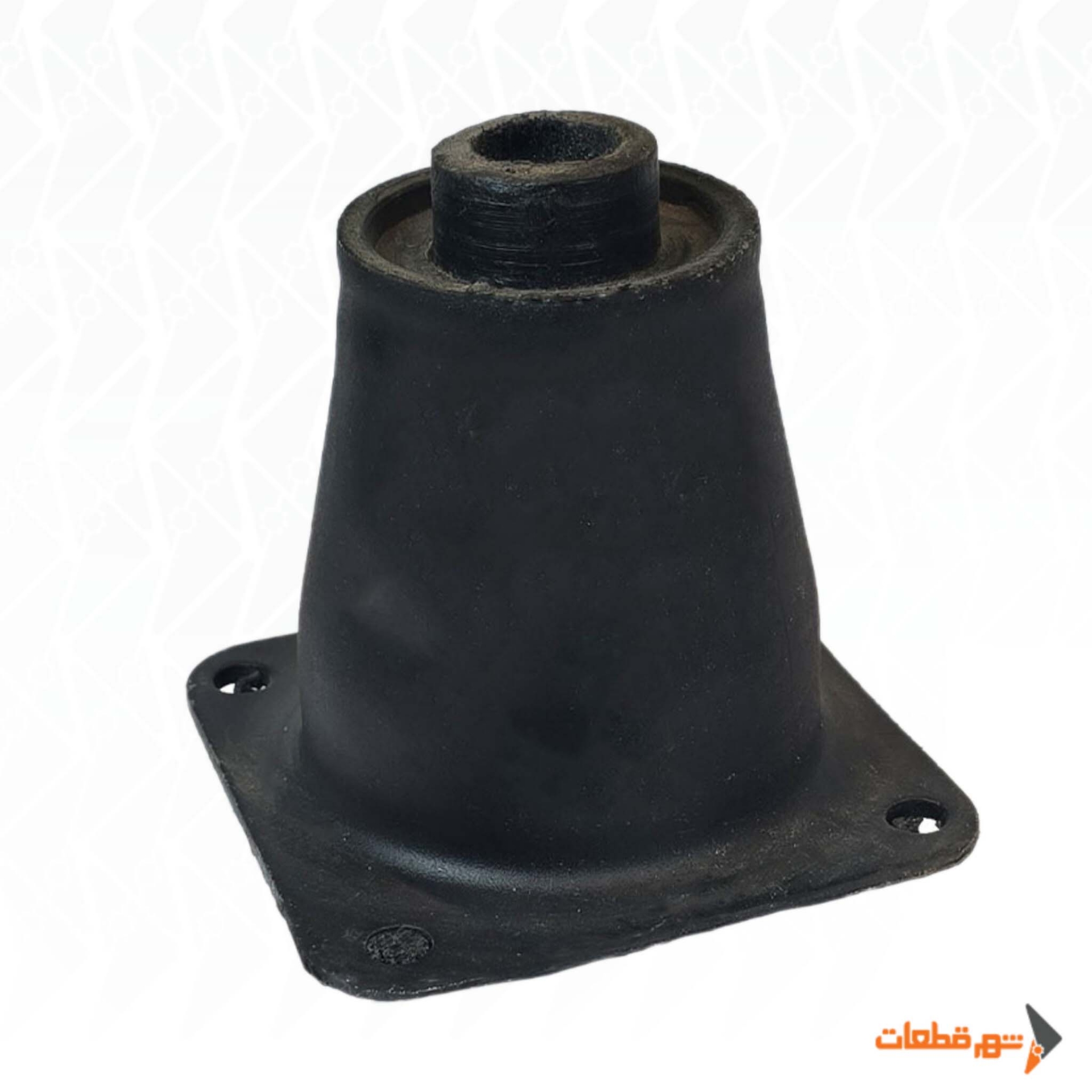

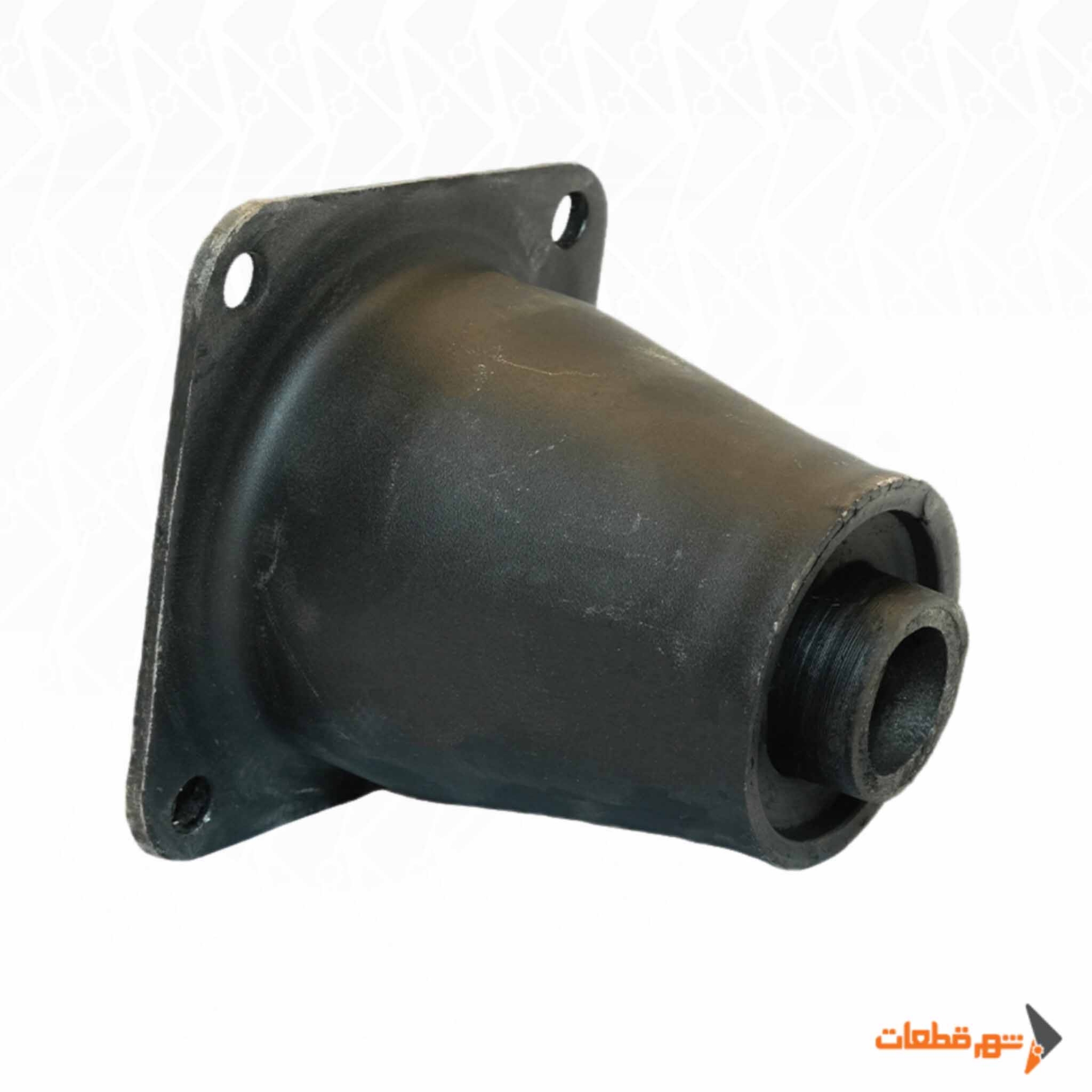

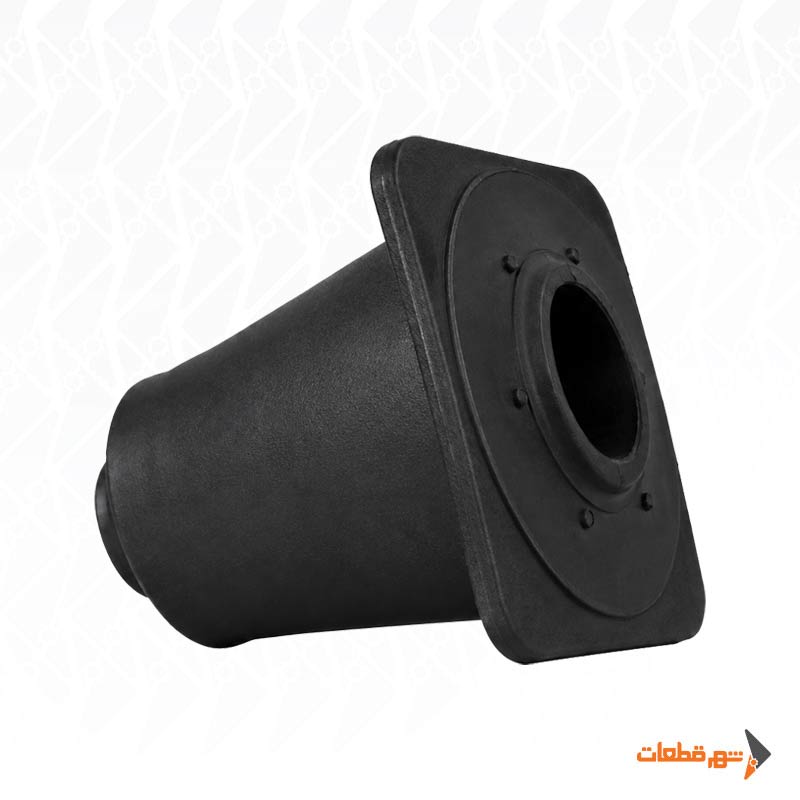

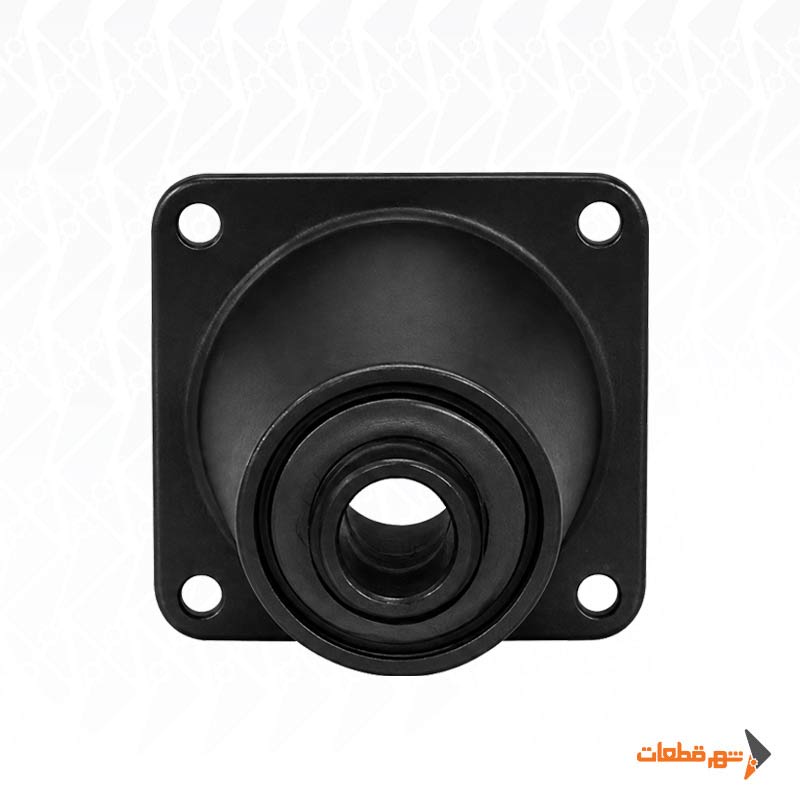

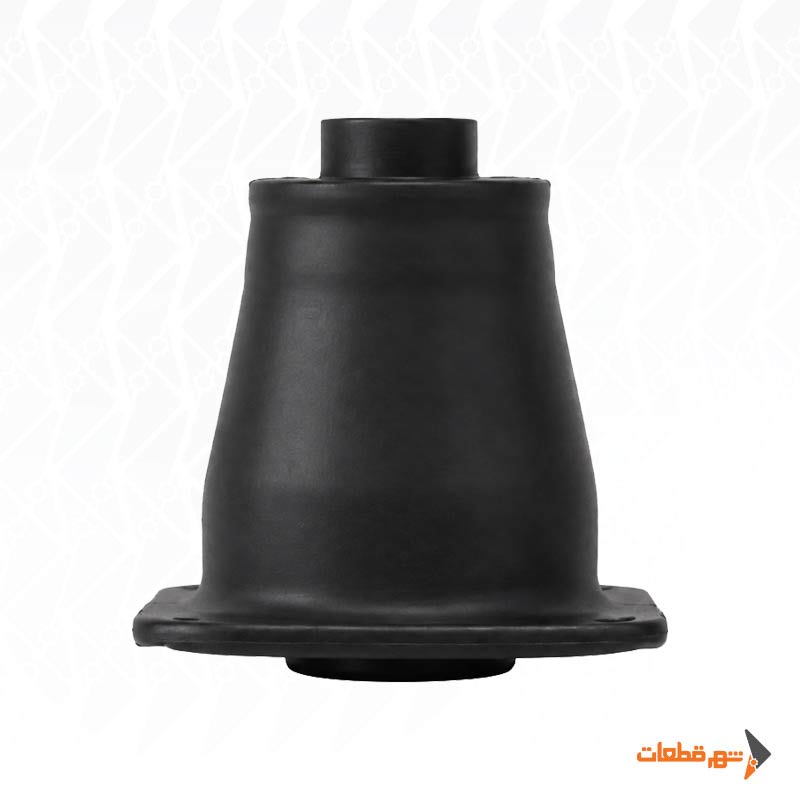

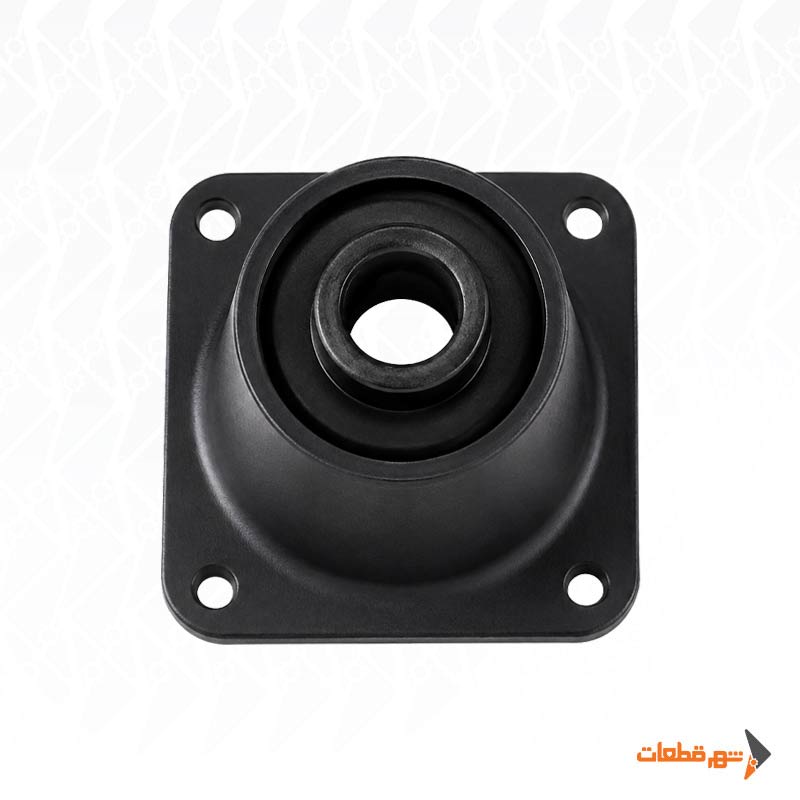

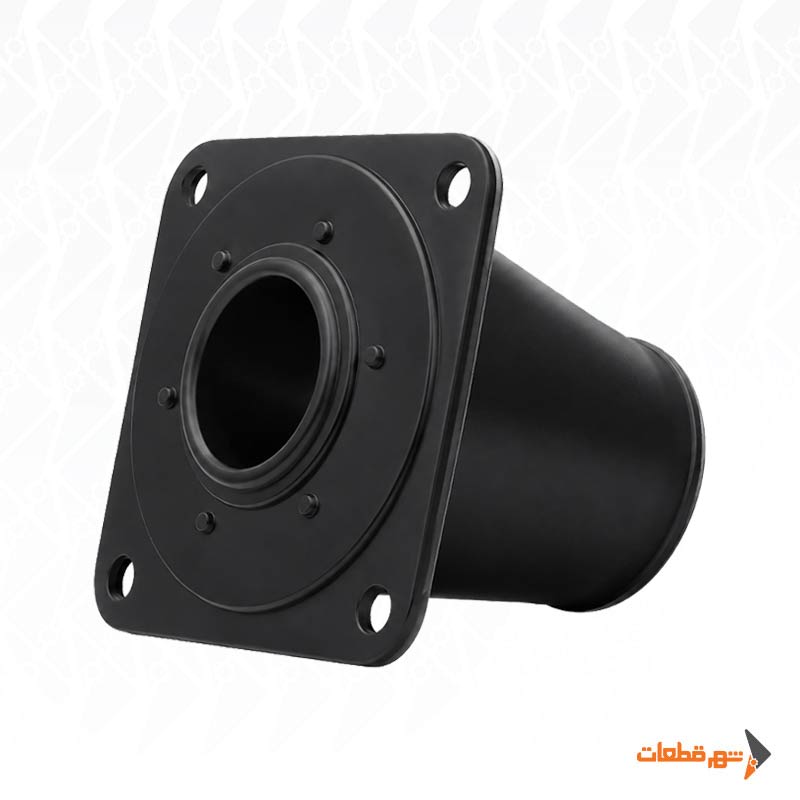

پایه مخزن بزرگ آتش نشانی یکی از اجزای مکانیکی سیستم نصب و مهار مخزن در خودروهای آتش‌نشانی است. مخزن آب یا محلول اطفایی هنگام حرکت خودرو علاوه بر وزن استاتیکی، نیروهای ناشی از شتاب، ترمز، پیچیدن خودرو و جابه‌جایی سیال را نیز به نقاط اتصال منتقل می‌کند. به همین دلیل کیفیت، ابعاد و نحوه نصب پایه‌های مخزن در پایداری مجموعه اهمیت زیادی دارد.

این مدل با ابعاد بزرگ‌تر برای استفاده در مجموعه‌هایی طراحی شده که به پایه‌ای با ارتفاع بیشتر و سطح نصب وسیع‌تر نیاز دارند. ارتفاع کلی بخش لوله‌ای آن 13 سانتی‌متر، ارتفاع پوسته آهنی 11.5 سانتی‌متر و آرایش چهار سوراخ نصب آن در محدوده 12.7 سانتی‌متر است.

قطر قسمت کوچک پایه 2.2 سانتی‌متر و قطر قسمت بزرگ آن 4.9 سانتی‌متر است. این ابعاد هنگام جایگزینی پایه قدیمی اهمیت زیادی دارند؛ زیرا حتی در صورت شباهت ظاهری، اختلاف در ارتفاع، فاصله پیچ‌ها یا قطر قسمت مرکزی می‌تواند مانع نصب صحیح شود.

جدول مشخصات فنی پایه مخزن بزرگ آتش نشانی

 وظیفه پایه مخزن بزرگ در خودرو آتش نشانی

مخزن خودرو آتش‌نشانی هنگام پر بودن می‌تواند وزن قابل‌توجهی به شاسی و سازه نگهدارنده وارد کند. علاوه بر این، آب داخل مخزن هنگام تغییر سرعت یا جهت حرکت خودرو جابه‌جا می‌شود و بارهای دینامیکی متفاوتی ایجاد می‌کند.

پایه مخزن بخشی از مجموعه‌ای است که این نیروها را به سازه زیرین انتقال می‌دهد. بنابراین انتخاب پایه فقط براساس ارتفاع آن انجام نمی‌شود و نحوه قرارگیری، تعداد پایه‌ها، سطح اتصال و وضعیت سازه خودرو نیز باید در نظر گرفته شوند.

استفاده از پایه‌ای که از نظر ابعادی با سایر نقاط مهار هماهنگ نباشد، می‌تواند باعث توزیع نامتقارن بار شود. در چنین شرایطی بخشی از پایه‌ها ممکن است بار بیشتری تحمل کنند و در بلندمدت با نشست، لقی یا تغییر شکل مواجه شوند.

تفاوت پایه مخزن بزرگ با مدل کوچک

مدل بزرگ از نظر ابعاد با نمونه کوچک متفاوت است. ارتفاع این پایه 13 سانتی‌متر است و پوسته آهنی آن نیز ارتفاع 11.5 سانتی‌متری دارد. علاوه بر آن، آرایش چهار سوراخ آن در محدوده 12.7 سانتی‌متر قرار دارد. در نتیجه پایه بزرگ و کوچک حتی اگر از نظر شکل ظاهری شبیه یکدیگر باشند، نباید بدون اندازه‌گیری جایگزین شوند. در هنگام خرید پایه مخزن بزرگ آتش نشانی بهتر است حداقل ارتفاع، فاصله سوراخ‌ها و قطر قسمت‌های مرکزی نمونه قبلی اندازه‌گیری شود.

اهمیت آرایش چهار سوراخ 12.7 سانتی‌متری

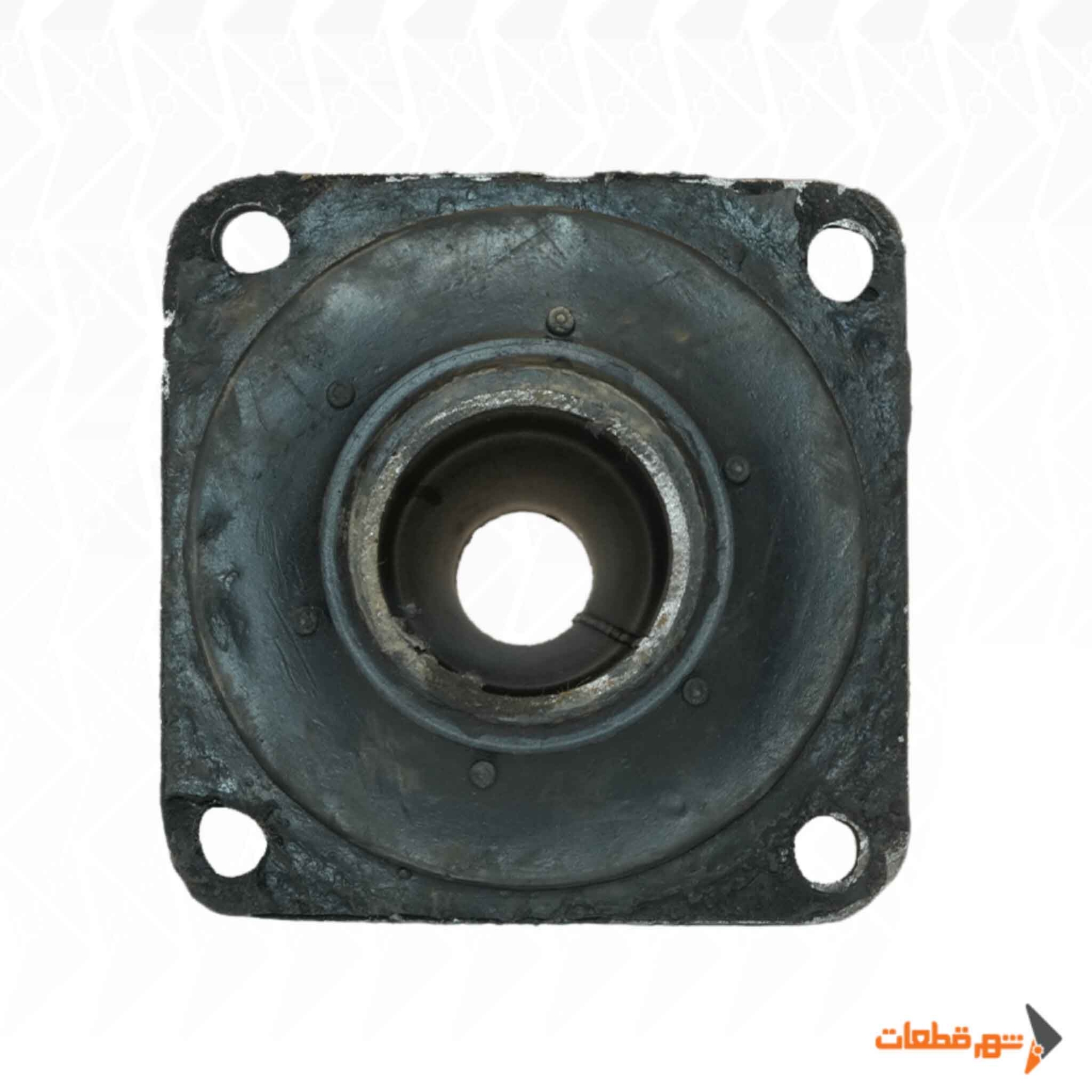

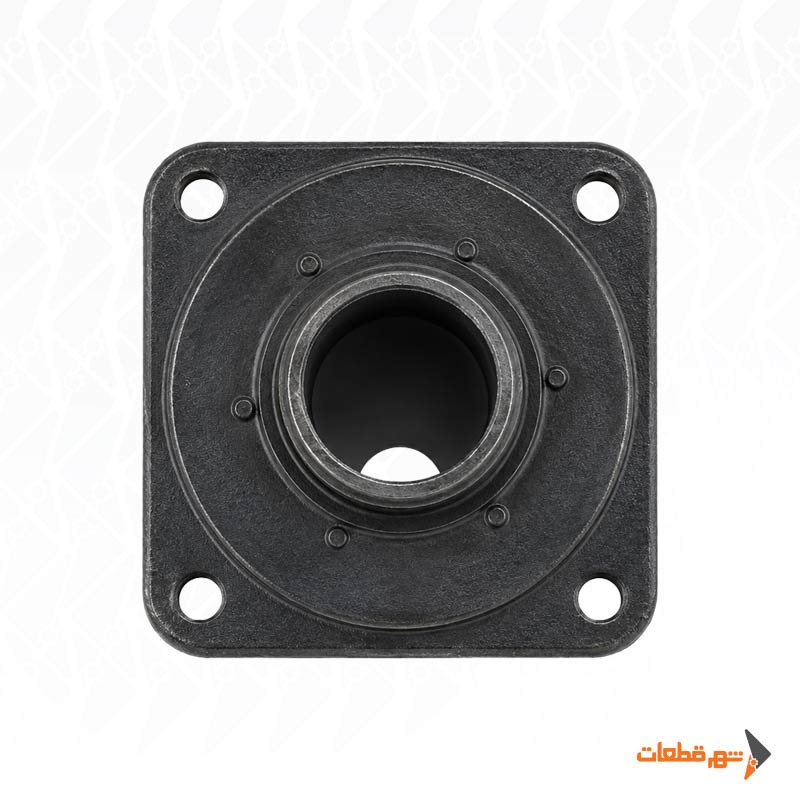

قسمت زیرین این پایه دارای چهار نقطه اتصال است که به‌صورت مربعی قرار گرفته‌اند. اندازه اعلام‌شده برای این آرایش 12.7 سانتی‌متر است. وجود چهار اتصال به توزیع نیروی واردشده روی سطح نصب کمک می‌کند، اما استحکام واقعی مجموعه به موارد دیگری مانند ضخامت صفحه زیرین، قطر پیچ‌ها، کیفیت اتصال و وضعیت سازه نیز وابسته است.

اگر پایه جایگزین فاصله سوراخ متفاوتی داشته باشد، ایجاد سوراخ جدید روی سازه بدون بررسی می‌تواند مقاومت قسمت نصب را تغییر دهد. بنابراین بهتر است تا حد امکان پایه‌ای انتخاب شود که الگوی اتصال آن با نمونه اصلی مطابقت داشته باشد.

بررسی قطر کوچک و بزرگ

این مدل دارای قطر کوچک 2.2 سانتی‌متر و قطر بزرگ 4.9 سانتی‌متر است. این دو اندازه برای تطبیق بخش مرکزی پایه با مجموعه نگهدارنده اهمیت دارند. اگر قطر داخلی یا خارجی قطعه با بوش، محور یا قسمت متصل‌شونده هماهنگ نباشد، ممکن است لقی ایجاد شود یا قطعه اصلاً در محل خود قرار نگیرد. هنگام اندازه‌گیری پایه قدیمی بهتر است قطرها با ابزار دقیق مانند کولیس کنترل شوند، به‌خصوص اگر قطعه در اثر استفاده طولانی‌مدت دچار فرسودگی یا تغییر شکل شده باشد.

اهمیت ارتفاع 13 سانتی‌متری پایه

ارتفاع پایه موقعیت مخزن نسبت به شاسی یا زیرسازی را تعیین می‌کند. استفاده از پایه‌ای کوتاه‌تر یا بلندتر از نمونه اصلی می‌تواند تراز مخزن را تغییر دهد. این تغییر ارتفاع ممکن است روی اتصالات لوله‌کشی، بست‌های مخزن و سایر نقاط مهار اثر بگذارد. اگر چند پایه به‌صورت هم‌زمان زیر مخزن قرار گرفته باشند، اختلاف ارتفاع بین آنها می‌تواند باعث تمرکز بار روی تعداد محدودی از پایه‌ها شود. به همین دلیل ارتفاع 13 سانتی‌متری این مدل یکی از مشخصات اصلی برای تطبیق محصول با خودرو محسوب می‌شود.

چه زمانی پایه مخزن باید بررسی یا تعویض شود؟

در بازدید دوره‌ای خودرو، وضعیت پایه‌های مخزن نیز باید کنترل شود. مواردی مانند شل‌شدن پیچ‌ها، ترک‌خوردگی یا فرسودگی قسمت ضربه‌گیر، نشست غیرعادی، خوردگی قطعات فلزی، تغییر شکل صفحه و ایجاد لقی می‌توانند نشانه وجود ایراد باشند. همچنین اگر مخزن نسبت به حالت اولیه از تراز خارج شده باشد، بهتر است تمام پایه‌ها و نقاط اتصال آن بررسی شوند. تعویض تنها یک پایه بدون کنترل سایر پایه‌ها ممکن است مشکل اصلی توزیع بار را برطرف نکند.

نکات مهم هنگام خرید پایه مخزن بزرگ آتش نشانی

برای خرید پایه مخزن بزرگ آتش‌نشانی، ابتدا باید نمونه موجود، محل نصب و ابعاد سازه نگهدارنده به‌صورت دقیق بررسی و اندازه‌گیری شوند. انتخاب پایه فقط براساس ظاهر یا ابعاد کلی کافی نیست؛ زیرا تعداد پایه‌ها، نحوه اتصال و شرایط نصب تأثیر مستقیمی روی عملکرد و پایداری مخزن دارند.

مشخصات اصلی این مدل پایه مخزن آتش‌نشانی عبارت‌اند از:

• ارتفاع کلی: 13 سانتی‌متر

• ارتفاع پوسته آهنی: 11.5 سانتی‌متر

• آرایش چهار سوراخ: 12.7 سانتی‌متر

• قطر بخش کوچک: 2.2 سانتی‌متر

• قطر بخش بزرگ: 4.9 سانتی‌متر

علاوه بر ابعاد پایه، هنگام انتخاب پایه مخزن آتش‌نشانی باید تعداد پایه‌های نصب‌شده زیر مخزن، وضعیت شاسی یا سازه نگهدارنده و نحوه اتصال پایه‌ها بررسی شوند. هماهنگی بین پایه و سازه خودرو اهمیت زیادی دارد؛ زیرا مخزن آب در شرایط کاری می‌تواند نیروهای قابل‌توجهی به محل اتصال وارد کند.

ظرفیت تحمل بار پایه را نمی‌توان تنها براساس ظاهر یا ابعاد خارجی مشخص کرد. برای تعیین ظرفیت واقعی تحمل وزن، باید اطلاعات سازنده، جنس متریال، ضخامت قطعات و شرایط طراحی مجموعه بررسی شوند.

در شهر قطعات، هنگام انتخاب پایه مخزن بزرگ آتش‌نشانی و سایر محصولات آتش‌نشانی توصیه می‌شود پیش از سفارش، ابعاد دقیق پایه، محل نصب، تعداد نقاط اتصال و شرایط سازه خودرو بررسی شوند تا قطعه انتخاب‌شده از نظر ابعادی و نصب با مجموعه آتش‌نشانی هماهنگ باشد.
