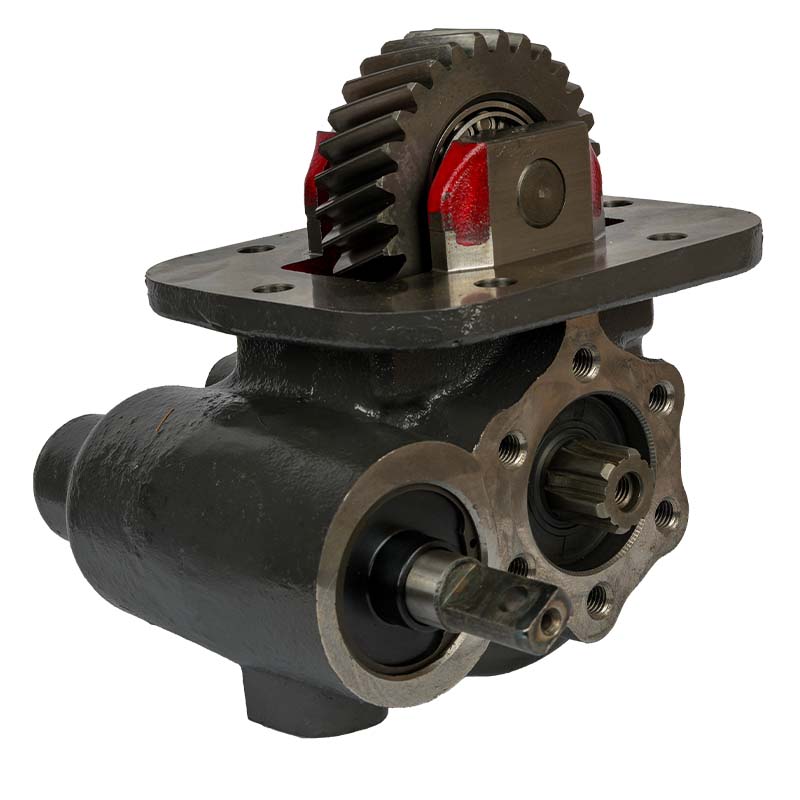

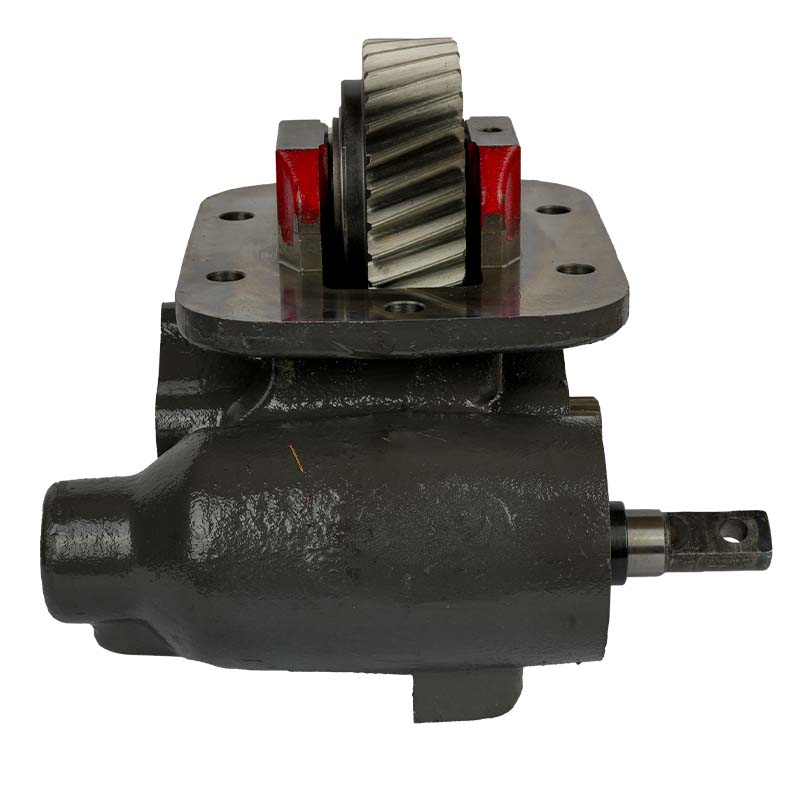

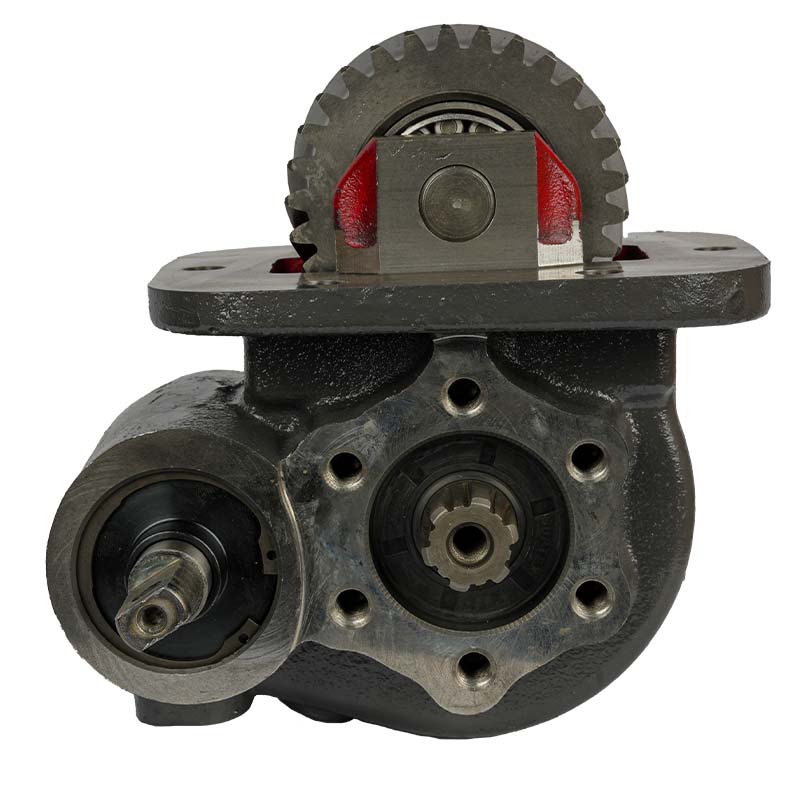

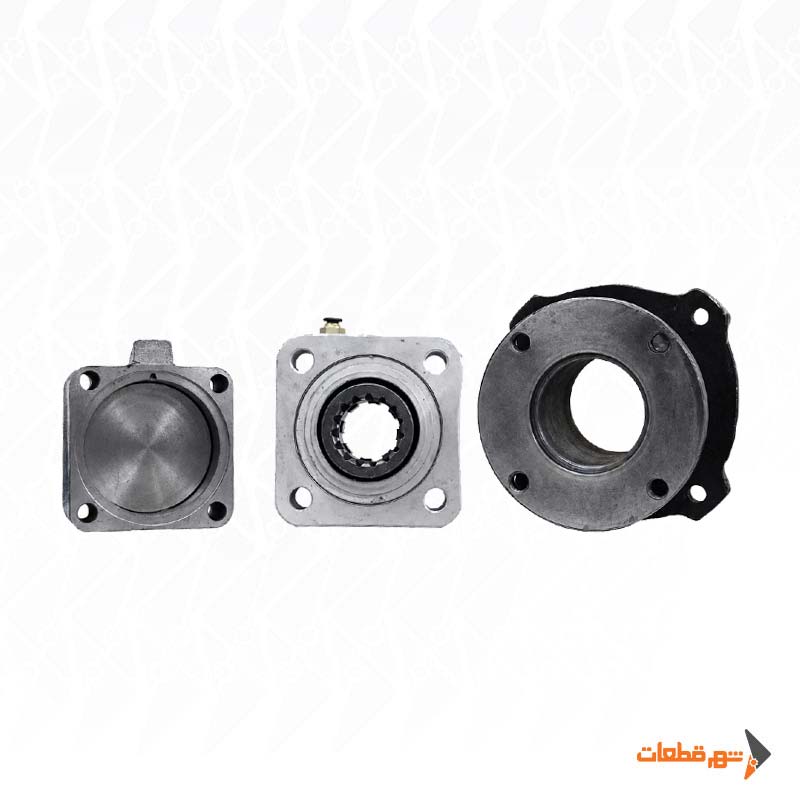

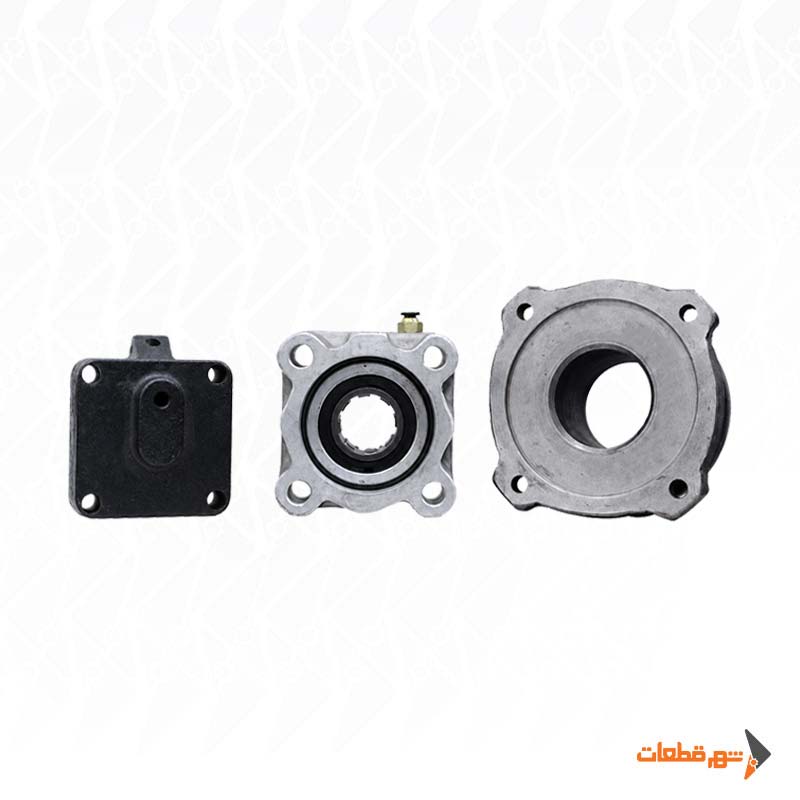

پشت گیربکس دایان اتوماتیک یک PTO عقب برای برداشت توان مکانیکی از گیربکس و انتقال آن به تجهیزات کاربری خودرو است. این مجموعه در خودروهای مجهز به گیربکس Fast Gear F16JZ26A قابل استفاده بوده و PTO مربوط به آن در خانواده Fast Gear QH70 قرار می‌گیرد.
برخلاف PTOهای ساده با یک نسبت دور ثابت، انتخاب این مدل باید با شناخت دقیق ساختار گیربکس AMT، دور موردنیاز تجهیز و شرایط کار سیستم انجام شود. خانواده QH70 قابلیت ارائه نسبت‌های انتقال مختلف دارد و بنابراین نباید صرفاً بر اساس ظاهر یا عنوان «پشت گیربکس دایان» سفارش داده شود.
حداکثر گشتاور اعلام‌شده برای این PTO 700 نیوتن‌متر است و دور ورودی نامی آن 2600 دور در دقیقه در نظر گرفته شده است. این ظرفیت، امکان استفاده از مجموعه برای راه‌اندازی پمپ‌های هیدرولیک، سیستم‌های کمپرسی، جرثقیل و سایر تجهیزات کاربری را فراهم می‌کند؛ البته توان مصرفی تجهیز متصل باید پیش از نصب محاسبه شود.
جدول مشخصات فنی پشت گیربکس دایان اتوماتیک
|
مشخصه فنی |
مقدار |
|
نام محصول |
پشت گیربکس دایان اتوماتیک |
|
کد محصول |
PG2-6211A |
|
نوع قطعه |
PTO عقب / Rear Power Take-Off |
|
مدل PTO |
Fast Gear QH70 |
|
گیربکس مرتبط |
Fast Gear F16JZ26A |
|
نوع گیربکس |
AMT اتوماتیک‌شونده 16 سرعته |
|
محل نصب PTO |
انتهای گیربکس، سمت راست |
|
نوع فرمان |
پنوماتیک / بادی دوطرفه |
|
حداکثر گشتاور خروجی |
700 نیوتن‌متر |
|
دور ورودی نامی PTO |
2600 دور در دقیقه |
|
وزن تقریبی |
29 کیلوگرم |
|
جهت دوران خروجی |
هم‌جهت با دوران موتور |
|
محدوده نسبت تبدیل خانواده QH70 |
حدود 0.74 تا 2.39 |
|
نوع خروجی |
فلنجی |
|
کاربرد |
پمپ هیدرولیک، کمپرسی، جرثقیل و تجهیزات کاربری |
ساختار PTO عقب QH70
در این مدل، PTO در قسمت انتهایی گیربکس نصب می‌شود و توان مکانیکی را از بخش داخلی گیربکس دریافت می‌کند. قرارگیری PTO در عقب گیربکس باعث می‌شود خروجی مناسبی برای اتصال فلنج، گاردان یا سایر اجزای انتقال قدرت در اختیار سیستم کاربری قرار گیرد.
در سیستم‌هایی که پمپ هیدرولیک با فاصله از گیربکس نصب شده است، خروجی فلنجی PTO معمولاً به گاردان متصل می‌شود و گاردان توان را به پمپ انتقال می‌دهد.
این آرایش نیازمند هم‌راستایی صحیح گاردان، انتخاب فلنج مناسب و کنترل دور و گشتاور است. نصب نادرست می‌تواند باعث لرزش، خرابی چهارشاخه، افزایش بار روی بلبرینگ خروجی PTO و کاهش عمر مجموعه شود.
اهمیت گشتاور 700 نیوتن‌متر
یکی از اصلی‌ترین پارامترها هنگام خرید پشت گیربکس دایان اتوماتیک ظرفیت گشتاور PTO است. مدل QH70 تا حدود 700 نیوتن‌متر گشتاور خروجی دارد. این عدد باید با گشتاور موردنیاز پمپ یا تجهیز متصل مقایسه شود. در یک مدار هیدرولیک، هرچه فشار کاری و حجم جابه‌جایی پمپ بیشتر شود، گشتاور بیشتری برای چرخاندن پمپ نیاز خواهد بود.
اگر پمپ در فشار نهایی سیستم بار بیشتری از ظرفیت PTO ایجاد کند، احتمال بروز مشکلاتی مانند:
- داغ‌شدن پوسته PTO
- افزایش صدای دنده‌ها
- خرابی بلبرینگ خروجی
- ایجاد لقی در شافت
- ضربه هنگام زیر بار رفتن
- سایش یا شکست دندانه‌ها
افزایش پیدا می‌کند.
بنابراین پمپ بزرگ‌تر همیشه انتخاب بهتری نیست و باید ظرفیت مکانیکی PTO نیز در محاسبات لحاظ شود.
نسبت تبدیل QH70 چگونه انتخاب می‌شود؟
یکی از تفاوت‌های مهم این PTO با برخی نمونه‌های ساده، وجود نسبت‌های تبدیل مختلف در خانواده QH70 است. محدوده کلی این خانواده حدود 0.74 تا 2.39 اعلام شده است. این عدد نباید به‌عنوان نسبت ثابت همین محصول در سایت درج شود. نسبت دقیق به نسخه PTO و نحوه ارتباط آن با گیربکس بستگی دارد.
نسبت تبدیل مستقیماً روی دور خروجی تأثیر می‌گذارد. در نتیجه اگر قرار باشد یک پمپ هیدرولیک روی PTO نصب شود، باید مشخص شود پمپ برای تولید دبی موردنیاز به چه دوری احتیاج دارد.
انتخاب نسبت نامناسب ممکن است باعث شود پمپ:
- دبی کمتری از مقدار موردنیاز تولید کند؛
- بالاتر از دور مجاز کار کند؛
- روغن سیستم را بیش از حد گرم کند؛
- یا تحت شرایط مکش نامناسب دچار کاویتاسیون شود.
به همین دلیل در زمان سفارش بهتر است شماره دقیق PTO یا مشخصات قطعه قبلی بررسی شود.
فرمان بادی دوطرفه
درگیری این پشت گیربکس از طریق سیستم پنوماتیک انجام می‌شود. فرمان بادی دوطرفه باعث می‌شود مکانیزم داخلی PTO با کنترل فشار هوا وارد یا خارج از مدار شود. در خودروهای سنگین این ساختار به دلیل وجود سیستم هوای فشرده، امکان کنترل مناسب PTO را فراهم می‌کند. با این حال سلامت مدار باد اهمیت زیادی دارد.
افت فشار، نشتی شیلنگ، ایراد شیر کنترل یا حرکت ناقص سیلندر می‌تواند باعث درگیری ناقص PTO شود. درگیری ناقص یکی از شرایط مخرب برای دنده‌های PTO است، زیرا سطح تماس کامل دندانه‌ها ایجاد نمی‌شود.
جهت دوران خروجی
جهت دوران خروجی این مدل هم‌جهت با دوران موتور اعلام شده است. این مشخصه هنگام انتخاب پمپ هیدرولیک اهمیت دارد. پمپ‌های هیدرولیک معمولاً با جهت دوران مشخص طراحی می‌شوند. اگر پمپ با جهت اشتباه به PTO متصل شود، ممکن است مسیر مکش و فشار به‌درستی شکل نگیرد و در مدت کوتاهی به آب‌بندی یا اجزای داخلی پمپ آسیب وارد شود.
در زمان نصب، جهت دوران باید بر اساس سمت مشاهده شافت و استاندارد سازنده پمپ کنترل شود؛ صرف عبارت راست‌گرد یا چپ‌گرد بدون تعیین زاویه دید می‌تواند باعث خطا شود.
نکات مهم هنگام خرید پشت گیربکس دایان اتوماتیک
برای انتخاب صحیح، بهتر است قبل از سفارش این مشخصات بررسی شوند:
- گیربکس Fast Gear F16JZ26A
- مدل PTO QH70
- نوع گیربکس AMT
- محل نصب در انتهای گیربکس
- نوع فرمان پنوماتیک
- نوع و ابعاد فلنج خروجی
- نسبت تبدیل نسخه موردنظر
- دور موردنیاز پمپ
- گشتاور مصرفی پمپ
- جهت گردش تجهیز متصل
پس از نصب نیز ابتدا PTO در شرایط بدون بار آزمایش شود. صدای غیرعادی، لرزش فلنج، تأخیر در درگیری یا افزایش سریع دمای پوسته باید قبل از واردکردن بار کامل بررسی شود.
خلاصه سه‌خطی محصول
پشت گیربکس دایان اتوماتیک مدل Fast Gear QH70 برای گیربکس AMT شانزده‌سرعته F16JZ26A طراحی شده و دارای فرمان پنوماتیک و خروجی فلنجی است. این PTO دارای حداکثر گشتاور 700 نیوتن‌متر، دور ورودی نامی 2600 rpm و وزن حدود 29 کیلوگرم است. هنگام خرید پشت گیربکس دایان اتوماتیک باید نسخه دقیق QH70، نسبت تبدیل، نوع فلنج و دور و گشتاور موردنیاز پمپ هیدرولیک بررسی شوند.
