در بسیاری از کامیونها و خودروهای کار، تمام نیروی تولیدشده توسط موتور برای حرکت چرخها استفاده نمیشود. بخشی از این توان باید پمپ هیدرولیک، وینچ، کمپرسور، پمپ آب یا تجهیزات دیگری را نیز به حرکت درآورد. یکی از روشهای انتقال این توان، استفاده از پشت گیربکس ماشین سنگین و مجموعه PTO است.

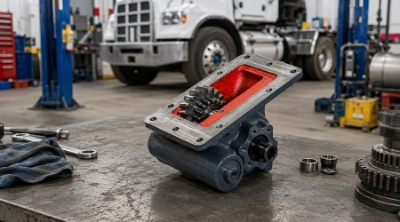

پشت گیربکس در اصطلاح رایج بازار معمولاً به مجموعهای گفته میشود که از قسمت خروجی یا انتهای گیربکس نیروی مکانیکی دریافت میکند و آن را مستقیماً یا از طریق شافت و گاردان به یک تجهیز جانبی منتقل میکند. بسته به نوع گیربکس و کاربرد خودرو، ساختار این مجموعه میتواند بسیار متفاوت باشد.
بنابراین برای انتخاب پشت گیربکس کامیون فقط دانستن مدل خودرو کافی نیست. مدل دقیق گیربکس، نسبت دور، گشتاور موردنیاز، جهت گردش، نوع خروجی و نحوه اتصال به پمپ یا گاردان باید همزمان بررسی شوند.
پشت گیربکس ماشین سنگین چگونه کار میکند؟

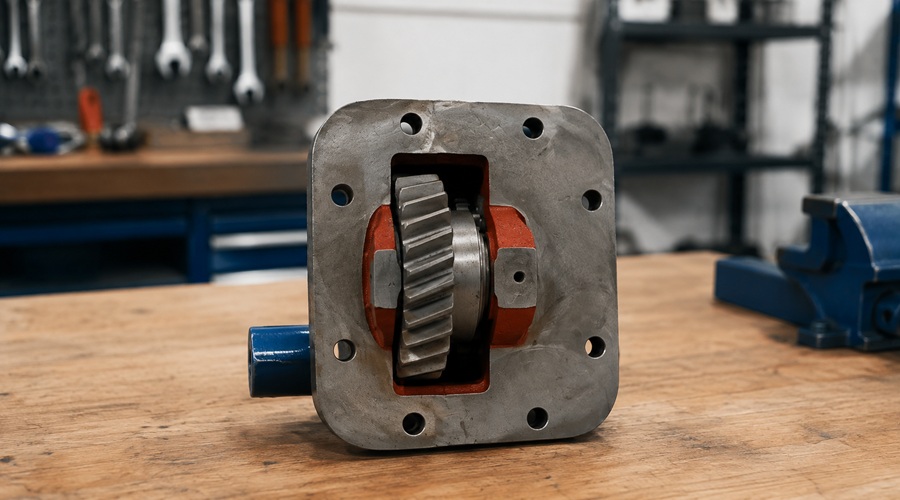

وظیفه اصلی PTO گرفتن بخشی از توان موجود در مجموعه انتقال قدرت و رساندن آن به تجهیزات جانبی است. محل نصب و نحوه اتصال این قطعه در همه گیربکسها یکسان نیست؛ در بعضی مدلها PTO در کنار پوسته گیربکس قرار میگیرد و در برخی دیگر امکان انتقال نیرو از قسمت خروجی یا انتهای گیربکس وجود دارد. به همین دلیل، هنگام بررسی گزینههایی مانند خرید بغل گیربکس S500، ساختار گیربکس و محل پیشبینیشده برای نصب PTO از اولین مواردی است که باید مورد توجه قرار گیرد.
وقتی مجموعه درگیر میشود، حرکت چرخشی از گیربکس به شافت خروجی PTO منتقل میشود. این خروجی میتواند مستقیماً وارد پمپ هیدرولیک شود یا از طریق فلنج، شافت یا گاردان به تجهیزی که در فاصله بیشتری قرار دارد انتقال پیدا کند. این تفاوت در نحوه انتقال نیرو باعث میشود مشخصات موردنیاز برای هر خودرو متفاوت باشد؛ برای مثال، در زمان بررسی خرید بغل گیربکس فوتون الوند تنها شباهت ظاهری قطعه کافی نیست و نوع خروجی، نسبت تبدیل و سازگاری آن با مجموعه انتقال قدرت نیز اهمیت دارد.
در سیستمهای مختلف، نحوه وابستگی PTO به کلاچ و حرکت خودرو نیز متفاوت است. برخی PTOها تنها در شرایط مشخصی که موتور در حال کار و کلاچ در وضعیت لازم قرار دارد فعال هستند و برخی طراحیها ارتباط متفاوتی با بخش خروجی گیربکس دارند. این موضوع بهخصوص در خودروهای سنگین اهمیت بیشتری پیدا میکند و در انتخاب یا خرید بغل گیربکس اسکانیا نیز باید مشخصات دقیق گیربکس و شرایط کاری خودرو مبنای انتخاب قرار گیرد.
به همین دلیل، اصطلاح «بغل گیربکس» یا «پشت گیربکس» را نباید برای تمام خودروها بهعنوان یک قطعه با ساختار کاملاً یکسان در نظر گرفت. طراحی PTO تابع ساختار خود گیربکس، محل نصب، نسبت انتقال، جهت گردش و تجهیزی است که قرار است توان دریافت کند؛ بنابراین تطبیق دقیق قطعه با مشخصات فنی خودرو اهمیت بیشتری از شباهت ظاهری مدلها دارد.
پشت گیربکس چه کاربردی دارد؟
. راهاندازی پمپ هیدرولیک
یکی از رایجترین کاربردهای پشت گیربکس، راهاندازی پمپ هیدرولیک است. پمپ میتواند برای جک کمپرسی، جرثقیل، بالابر، تجهیزات شهری یا سایر عملگرهای هیدرولیکی استفاده شود.
در چنین سیستمی، نسبت دور پشت گیربکس اهمیت زیادی دارد. اگر دور خروجی بیش از مقدار مجاز پمپ باشد، احتمال افزایش دما، استهلاک و خرابی پمپ بیشتر میشود. اگر دور خروجی کمتر از نیاز باشد، پمپ نمیتواند دبی موردنیاز سیستم را تأمین کند.
. راهاندازی تجهیزات آتشنشانی
در بعضی خودروهای آتشنشانی و امدادی، مجموعه انتقال قدرت برای راهاندازی پمپ آب یا دیگر تجهیزات عملیاتی استفاده میشود. سازندگان گیربکس و PTO نیز خودروهای آتشنشانی، پمپ آب، وینچ و ماشینآلات خدمات شهری را از کاربردهای متداول PTO معرفی میکنند.
. وینچ و تجهیزات کششی
وینچهای مکانیکی یا بعضی سیستمهای هیدرولیکی سنگین نیز میتوانند نیروی موردنیاز خود را از خروجی PTO دریافت کنند.
. تجهیزات شهری و صنعتی
کامیونهای جمعآوری زباله، تانکر، ماشینهای خدمات شهری، خودروهای مجهز به کمپرسور و بعضی ماشینهای صنعتی از دیگر موارد استفاده سیستمهای PTO هستند.
تفاوت پشت گیربکس و بغل گیربکس چیست؟
بغل گیربکس یا Side PTO معمولاً روی دریچه جانبی گیربکس نصب شده و از یکی از چرخدندههای داخلی توان میگیرد. در مقابل، چیزی که در بازار با عنوان پشت گیربکس شناخته میشود معمولاً در قسمت عقب یا سمت خروجی مجموعه گیربکس قرار میگیرد یا نیروی خود را از بخش خروجی دریافت میکند.
این تفاوت روی چند موضوع اثر میگذارد: فضای نصب، جهت خروجی، نحوه اتصال شافت، نسبت دور، ظرفیت گشتاور و مناسب بودن برای کاربرد موردنظر.
هیچکدام بهطور مطلق بهتر از دیگری نیستند. انتخاب باید براساس نوع گیربکس، ظرفیت انتقال توان و تجهیزی که قرار است راهاندازی شود انجام شود.
انواع پشت گیربکس ماشین سنگین
1. پشت گیربکس با اتصال مستقیم پمپ
در این ساختار، پمپ هیدرولیک نزدیک به PTO قرار میگیرد و با فلنج و شافت کوتاه یا اتصال استاندارد مستقیماً به خروجی متصل میشود.
مزیت اصلی این طراحی، حذف گاردان بلند و کاهش تعداد قطعات انتقال نیرو است. در مقابل، وزن پمپ و نحوه تکیهگاه آن اهمیت زیادی پیدا میکند. نصب پمپ سنگین بدون ساپورت مناسب میتواند بار اضافی به پوسته و یاتاقانهای PTO وارد کند.
نوع فلنج، سایز شافت، تعداد خار و استاندارد اتصال باید با پمپ مطابقت داشته باشد. PTOهای تجاری نیز با خروجیهای مختلف Pump Flange و Driveline تولید میشوند.
2. پشت گیربکس گاردانی
در پشت گیربکس گاردانی، توان ابتدا به یک فلنج یا یوک خروجی منتقل شده و سپس با استفاده از گاردان به پمپ یا تجهیز دیگر میرسد. این ساختار زمانی کاربرد دارد که تجهیز در فاصلهای از گیربکس قرار گرفته باشد یا امکان اتصال مستقیم پمپ وجود نداشته باشد.
در این سیستم فقط انتخاب پشت گیربکس کافی نیست. طول گاردان، زاویه کار، همراستایی، بالانس، نوع چهارشاخه و ظرفیت گشتاور آن نیز باید متناسب با دور و توان خروجی انتخاب شوند. زاویه نامناسب یا بالانس نبودن گاردان میتواند باعث لرزش، صدا و فشار اضافی روی شافت PTO شود.
3. پشت گیربکس دستی
در نمونههای دستی، درگیری مجموعه توسط اهرم یا مکانیزم مکانیکی انجام میشود. ساختار این مدلها معمولاً سادهتر است و تعداد قطعات فرمان کمتری دارند.
بااینحال تنظیم اهرم، میزان کورس و درگیری کامل دنده اهمیت زیادی دارد. درگیری ناقص میتواند باعث خوردگی لبه دندهها و ایجاد صدای غیرعادی شود.
4. پشت گیربکس بادی
در نمونه بادی یا پنوماتیکی، فرمان درگیری از طریق فشار هوای خودرو و مجموعه شیر یا عملگر انجام میشود.
این ساختار امکان کنترل آسانتر از کابین را فراهم میکند، اما سلامت شلنگهای هوا، شیر، اتصالات و فشار سیستم نیز به عوامل مؤثر در عملکرد PTO اضافه میشوند.
در صورت کاهش فشار باد یا خرابی عملگر، ممکن است پشت گیربکس کامل درگیر نشود.
شافت PTO چیست؟
شافت PTO بخش مهمی از مسیر انتقال توان است. وظیفه آن انتقال حرکت چرخشی از خروجی پشت گیربکس به پمپ، گاردان یا تجهیز جانبی است. شافت ممکن است دارای خار مستقیم، هزارخار، فلنج، یوک یا اتصال اختصاصی باشد. قطر شافت، تعداد خارها و طول آن نمیتوانند بهصورت تقریبی انتخاب شوند؛ زیرا این مشخصات مستقیماً روی اتصال و ظرفیت انتقال گشتاور تأثیر دارند.
چرا مشخصات شافت PTO اهمیت دارد؟
اگر تعداد خار یا قطر شافت با پمپ هماهنگ نباشد، اتصال ممکن نیست یا لقی ایجاد میشود. لقی بیش از حد به مرور باعث خوردگی سطح خارها، ضربه هنگام تغییر بار و خرابی کوپلینگ خواهد شد.
شافت همچنین باید ظرفیت تحمل گشتاور سیستم را داشته باشد. استفاده از شافت ضعیفتر از میزان بار موردنیاز میتواند به پیچش یا شکستگی آن منجر شود.
نسبت دور پشت گیربکس چیست؟
یکی از مهمترین اطلاعات فنی هنگام انتخاب پشت گیربکس، نسبت دور آن است. نسبت PTO مشخص میکند دور خروجی نسبت به دور ورودی یا سرعت بخش مربوط از گیربکس چه مقدار خواهد بود.
برای مثال، دو PTO که از نظر ظاهری بسیار شبیه هستند ممکن است نسبت دور متفاوتی داشته باشند. در نتیجه یک مدل میتواند پمپ را با دور مناسب به حرکت درآورد و مدل دیگر باعث کندی سیستم یا افزایش بیش از حد دور پمپ شود.
به همین دلیل، تطبیق نسبت PTO با محدوده دور مجاز پمپ ضروری است.
در برخی خانوادههای گیربکس نیز چند PTO با نسبتها، ظرفیت گشتاور و موقعیت نصب متفاوت ارائه میشود. ZF برای کاربردهای سنگین خود نیز بر هماهنگی PTO با طراحی کل سیستم انتقال قدرت تأکید میکند.
گشتاور پشت گیربکس چرا مهم است؟
دور بهتنهایی برای انتخاب PTO کافی نیست. تجهیز جانبی برای کار کردن به میزان مشخصی گشتاور و توان نیز نیاز دارد. پمپ بزرگ، وینچ سنگین یا تجهیزات آتشنشانی ممکن است گشتاور بسیار بیشتری نسبت به یک پمپ کوچک نیاز داشته باشند. اگر ظرفیت پشت گیربکس کمتر از بار موردنیاز باشد، افزایش دما، خوردگی دنده و شکست شافت محتمل خواهد بود.
بنابراین هنگام انتخاب باید حداقل سه عامل کنار هم بررسی شوند:
دور خروجی، گشتاور قابلانتقال و توان موردنیاز تجهیز.
استفاده از پشت گیربکس صرفاً به دلیل یکسان بودن جای پیچ یا فلنج، روش صحیح انتخاب نیست.
برای انتخاب پشت گیربکس چه اطلاعاتی لازم است؟
مدل و کد دقیق گیربکس
اولین و مهمترین اطلاعات، مدل خود گیربکس است. دو کامیون از یک برند ممکن است از گیربکسهای متفاوت استفاده کنند و در نتیجه PTOهای متفاوتی نیاز داشته باشند.
بهترین روش، ارسال تصویر واضح از پلاک گیربکس و کد فنی آن است.
نوع کاربرد خودرو
باید مشخص شود نیرو قرار است به چه تجهیزی منتقل شود: پمپ کمپرسی، پمپ آب آتشنشانی، وینچ، جرثقیل، کمپرسور یا تجهیز دیگر.
هرکدام شرایط دور و گشتاور متفاوتی دارند.
مدل پمپ یا تجهیز
اگر پشت گیربکس برای راهاندازی پمپ خریداری میشود، مدل، جهت دوران، حداکثر دور و نوع شافت پمپ باید مشخص باشد.
نوع خروجی
خروجی ممکن است مستقیم برای اتصال پمپ یا از نوع فلنج و گاردانی باشد. حتی در اتصال مستقیم نیز باید استاندارد فلنج و خار بررسی شود.
جهت گردش
جهت چرخش خروجی PTO و جهت مجاز پمپ باید با هم هماهنگ باشند. چرخاندن برخی پمپها در جهت اشتباه میتواند باعث عملکرد نادرست یا آسیب شود.
نسبت دور و ظرفیت گشتاور
این دو مشخصه باید براساس نیاز تجهیز انتخاب شوند، نه فقط براساس مدل خودرو.
پشت گیربکس ولوو، مانی، ZF و بنز ۹۱۱ چه تفاوتی دارند؟
عبارتهایی مانند پشت گیربکس ولوو، پشت گیربکس مانی یا پشت گیربکس ۹۱۱ در بازار رایج هستند، اما برند خودرو بهتنهایی برای انتخاب قطعه کافی نیست.
برای مثال، در خودروهای مختلف ولوو یا مانی ممکن است نوع و نسل گیربکس متفاوت باشد. ZF نیز خانوادههای مختلفی از گیربکسهای تجاری با گزینههای متفاوت PTO تولید کرده است؛ برخی محصولات بغل گیربکس و پشت گیربکس حتی امکان استفاده از بیش از یک PTO را فراهم میکنند.
مهمترین علائم خرابی پشت گیربکس
خرابی مجموعه معمولاً بهتدریج نشانههایی ایجاد میکند. صدای زوزه، تقتق یا ساییدگی هنگام فعال بودن PTO یکی از مهمترین علائم است. لرزش شافت یا گاردان، نشتی روغن از محل نصب، داغ شدن غیرطبیعی، لقی شافت خروجی و کاهش قدرت پمپ نیز باید بررسی شوند. اگر سیستم هنگام کار مرتب از درگیری خارج شود یا توان انتقالی به تجهیز کاهش پیدا کند، بخش فرمان و اجزای داخلی پشت گیربکس باید بررسی شوند. بااینحال هر افت قدرتی به معنی خرابی پشت گیربکس نیست. پمپ هیدرولیک، گاردان و سیستم فرمان نیز میتوانند علائم مشابه ایجاد کنند.
علت صدا و لرزش پشت گیربکس چیست؟
صدای غیرعادی میتواند از خوردگی دندهها، بلبرینگ، لقی شافت، تنظیم نامناسب یا مشکلات گاردان ایجاد شود. در نمونههای گاردانی، لرزش ممکن است از زاویه نامناسب شافت، خرابی چهارشاخه یا بالانس نبودن مجموعه باشد و الزاماً خود PTO خراب نباشد. اگر صدا فقط هنگام درگیری پشت گیربکس ایجاد میشود، مسیر انتقال نیرو از PTO تا تجهیز نهایی باید بررسی شود. وجود صدا همراه با داغ شدن یا براده فلزی اهمیت بیشتری دارد و باید سریع بررسی شود.
اشتباهات رایج هنگام انتخاب پشت گیربکس
انتخاب فقط براساس مدل کامیون
مدل گیربکس از مدل خودرو مهمتر است. تغییر گیربکس در یک نسل خودرو میتواند PTO موردنیاز را کاملاً تغییر دهد.
توجه نکردن به نسبت دور
پشت گیربکس ممکن است از لحاظ نصب کاملاً مناسب باشد، اما دور نامتناسبی برای پمپ تولید کند.
انتخاب اشتباه جهت دوران
جهت خروجی باید با پمپ تطبیق داده شود.
نادیده گرفتن گشتاور موردنیاز
بزرگتر شدن پمپ یا تجهیز جانبی میتواند بار PTO را بهشدت افزایش دهد.
نصب گاردان بدون بررسی زاویه
در پشت گیربکسهای گاردانی، زاویه و همراستایی نامناسب میتواند عمر شافت و بلبرینگ را کاهش دهد.
چگونه عمر پشت گیربکس و شافت PTO را افزایش دهیم؟
انتخاب صحیح از ابتدا مهمترین عامل است. PTO، شافت و پمپ باید بهصورت یک سیستم هماهنگ انتخاب شوند. سطح روغن گیربکس و وجود نشتی باید بهصورت دورهای بررسی شود. صدا و لرزش جدید نیز نباید نادیده گرفته شود. در مدلهای گاردانی، وضعیت چهارشاخه، کشویی، بالانس و پایهها باید کنترل شود. در نمونههای اتصال مستقیم نیز وزن پمپ و ساپورت آن اهمیت زیادی دارد. فعال و غیرفعال کردن PTO باید مطابق دستور سازنده گیربکس انجام شود. درگیر کردن نادرست در دور بالا یا زیر بار میتواند به دندهها و مکانیزم درگیری آسیب وارد کند.
جمعبندی
پشت گیربکس ماشین سنگین برای انتقال بخشی از توان گیربکس به تجهیزاتی مانند پمپ هیدرولیک، پمپ آب و وینچ استفاده میشود. این نیرو میتواند بهصورت مستقیم یا از طریق شافت PTO و گاردان منتقل شود.
در شهر قطعات، انتخاب پشت گیربکس بر اساس مدل و کد گیربکس، نسبت دور، گشتاور، جهت گردش و نوع پمپ انجام میشود. شباهت ظاهری قطعات یا یکسان بودن مدل خودرو بهتنهایی برای انتخاب کافی نیست.
برای استعلام مدل مناسب، میتوانید تصویر پلاک گیربکس، مدل خودرو و مشخصات پمپ یا قطعه قبلی را برای کارشناسان شهر قطعات ارسال کنید.
سؤالات متداول درباره پشت گیربکس ماشین سنگین
پشت گیربکس چیست؟
پشت گیربکس در اصطلاح بازار معمولاً مجموعه PTO یا خروجی انتقال نیرویی است که در بخش عقب یا سمت خروجی گیربکس قرار گرفته و توان را به تجهیزی مانند پمپ یا گاردان منتقل میکند.
تفاوت پشت گیربکس و بغل گیربکس چیست؟
تفاوت اصلی در محل نصب، نحوه دریافت توان از گیربکس و نوع خروجی است. انتخاب هرکدام به ساختار گیربکس و کاربرد خودرو بستگی دارد.
شافت PTO چیست؟
شافت PTO نیروی چرخشی خروجی پشت گیربکس را به پمپ، گاردان یا تجهیز جانبی منتقل میکند.
پشت گیربکس گاردانی چیست؟
در این مدل، خروجی PTO به گاردان متصل شده و نیرو از طریق گاردان به پمپ یا تجهیز دیگری که در فاصلهای از گیربکس قرار دارد منتقل میشود.
برای خرید پشت گیربکس چه اطلاعاتی لازم است؟
مدل خودرو، کد و پلاک گیربکس، عکس قطعه قبلی، نوع خروجی، نسبت دور، جهت دوران، مدل پمپ و کاربری خودرو از مهمترین اطلاعات هستند.
