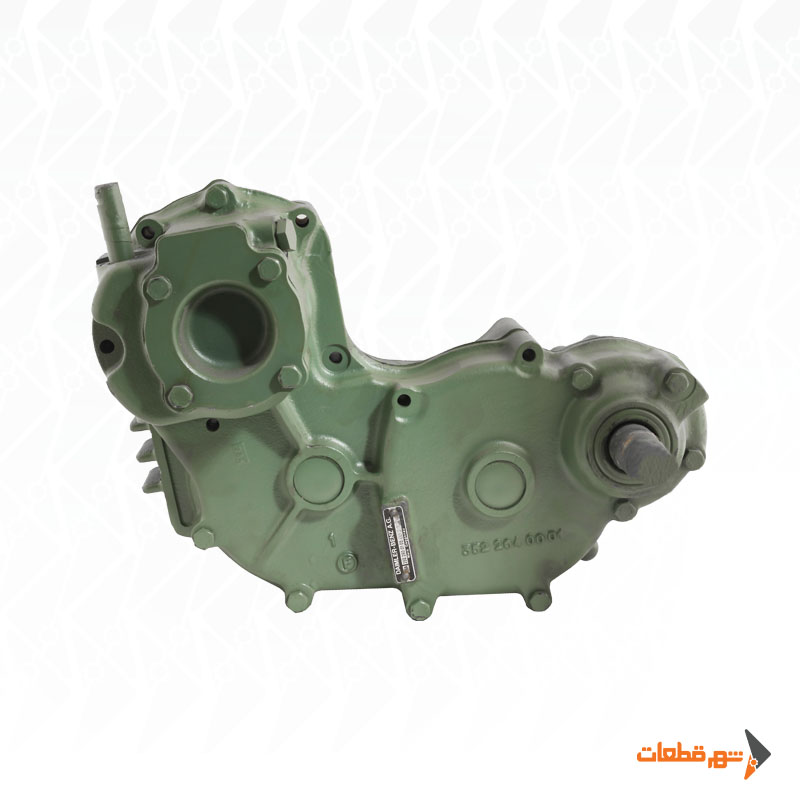

پشت گیربکس نعلی یکی از انواع PTO یا واحد برداشت توان است که برای انتقال نیروی مکانیکی گیربکس خودرو به پمپ هیدرولیک و سایر تجهیزات کاربری استفاده می‌شود. عنوان «نعلی» بیشتر یک اصطلاح رایج در بازار قطعات خودروهای سنگین است و معمولاً به فرم خاص پوسته یا محل اتصال PTO اشاره دارد.

این پشت گیربکس بسته به نسخه می‌تواند با فرمان بادی یا مکانیکی عرضه شود و خروجی آن نیز ممکن است از نوع ISO، فلنجی یا شافتی باشد. در برخی مدل‌ها امکان نصب مستقیم پمپ هیدرولیک وجود دارد و در برخی دیگر برای اتصال پمپ باید از آداپتور یا واسطه مناسب استفاده شود.

در زمان خرید پشت گیربکس نعلی نباید تنها ظاهر نعلی‌شکل قطعه ملاک قرار گیرد. مدل گیربکس، فرم دنده درگیری، نوع خروجی، نسبت تبدیل، جهت دوران و مشخصات پمپ باید قبل از نصب بررسی شوند.

جدول مشخصات فنی پشت گیربکس نعلی

نکته فنی: «نعلی» یک مشخصه هندسی یا نام بازاری است و به‌تنهایی مدل فنی PTO را تعیین نمی‌کند. برای مشخص‌کردن دقیق گشتاور، توان، دور خروجی و نسبت تبدیل باید کد PTO یا مدل گیربکس مشخص باشد.

پشت گیربکس نعلی چه کاری انجام می‌دهد؟

وظیفه PTO ایجاد یک مسیر مستقل برای برداشت بخشی از توان موجود در گیربکس است. پس از درگیرشدن پشت گیربکس، حرکت دورانی از گیربکس به خروجی PTO منتقل می‌شود و این خروجی می‌تواند پمپ هیدرولیک را به حرکت درآورد.

مسیر کلی انتقال توان به شکل زیر است:

موتور → گیربکس → پشت گیربکس نعلی → پمپ هیدرولیک

پمپ نیز انرژی مکانیکی را به جریان روغن تبدیل کرده و نیروی موردنیاز برای حرکت جک یا تجهیز هیدرولیکی را تأمین می‌کند. به همین دلیل تناسب بین PTO و پمپ تأثیر مستقیمی بر سرعت، فشار، دمای سیستم و طول عمر قطعات دارد.

چرا به آن پشت گیربکس نعلی گفته می‌شود؟

اصطلاح نعلی معمولاً به فرم ظاهری پوسته یا محل اتصال این نوع پشت گیربکس اشاره دارد. این نام الزاماً نشان‌دهنده یک برند، نسبت تبدیل یا ظرفیت گشتاور مشخص نیست.

در واقع ممکن است دو PTO از نظر ظاهر هر دو «نعلی» باشند، اما در موارد زیر کاملاً با یکدیگر تفاوت داشته باشند:

• دنده داخلی
• تعداد دندانه
• محل پیچ‌ها
• نوع خروجی
• جهت دوران
• نسبت تبدیل
• ظرفیت گشتاور

بنابراین برای خرید پشت گیربکس نعلی باید مشخصات مکانیکی قطعه با گیربکس خودرو تطبیق داده شود.

ساختار دنده‌ای PTO

پشت گیربکس نعلی از یک مکانیزم Gear Driven برای انتقال توان استفاده می‌کند. دنده PTO با بخش مشخصی از مجموعه گیربکس درگیر شده و حرکت را به شافت خروجی منتقل می‌کند. کیفیت دنده و نحوه درگیری آن تأثیر زیادی بر عمر قطعه دارد. اگر دنده PTO از نظر مدول، تعداد دندانه یا موقعیت نصب با گیربکس تطابق نداشته باشد، حتی در صورت بسته‌شدن پیچ‌های پوسته، مجموعه به‌درستی کار نخواهد کرد.

استفاده از PTO نامناسب می‌تواند باعث:

• صدای زوزه
• تقه هنگام درگیری
• سایش سریع دندانه‌ها
• تولید براده فلزی
• لقی شافت
• خرابی بلبرینگ
• شکست دنده تحت بار

شود.

نوع فرمان؛ بادی یا مکانیکی

پشت گیربکس نعلی بسته به طراحی می‌تواند دارای فرمان پنوماتیک یا مکانیکی باشد.

نسخه بادی

در مدل بادی، فشار هوای خودرو باعث حرکت عملگر و درگیرشدن PTO می‌شود. این سیستم کنترل ساده‌تری برای راننده فراهم می‌کند، اما سلامت مدار هوای خودرو اهمیت زیادی دارد. کاهش فشار باد یا نشتی می‌تواند مانع درگیری کامل دنده شود.

نسخه مکانیکی

در مدل مکانیکی، درگیری با استفاده از اهرم، کابل یا مکانیزم مستقیم انجام می‌شود. در این نسخه نیز تنظیم کورس مکانیزم اهمیت دارد؛ زیرا نیمه‌درگیری باعث تمرکز بار روی لبه دنده‌ها و افزایش سریع استهلاک می‌شود.

خروجی ISO و اتصال پمپ

در برخی نسخه‌های پشت گیربکس نعلی، خروجی برای نصب مستقیم پمپ با استاندارد ISO چهارپیچ طراحی می‌شود. همچنین در بعضی مدل‌ها هزارخار مطابق خانواده استاندارد DIN 5462 استفاده می‌شود.

اما پیش از نصب پمپ باید موارد زیر تطبیق داده شوند:

• فاصله مراکز پیچ‌ها
• قطر پایلوت
• نوع هزارخار
• تعداد دندانه هزارخار
• قطر شافت
• طول درگیری
• جهت دوران

صرفاً چهارپیچ بودن فلنج به معنی سازگاری کامل پمپ با PTO نیست.

نسخه فلنجی یا شافتی

تمام پشت گیربکس‌های نعلی الزاماً برای نصب مستقیم پمپ طراحی نشده‌اند. برخی نسخه‌ها دارای خروجی فلنجی هستند و توان را از طریق گاردان یا شافت واسط منتقل می‌کنند. نمونه‌های دیگر دارای خروجی شافتی هستند و برای اتصال به کوپلینگ یا آداپتور طراحی می‌شوند. بنابراین پیش از سفارش باید مشخص شود سیستم خودرو چگونه طراحی شده است:

PTO → پمپ مستقیم

یا:

PTO → آداپتور → پمپ

یا:

PTO → گاردان → پمپ

این تفاوت روی نوع پشت گیربکس موردنیاز اثر مستقیم دارد.

نسبت تبدیل پشت گیربکس نعلی

برای این محصول نمی‌توان یک نسبت تبدیل عمومی مانند 1:1 در نظر گرفت. نسبت PTO به طراحی داخلی و مدل گیربکس وابسته است. نسبت تبدیل تعیین می‌کند پمپ با چه دوری نسبت به گیربکس کار کند. این موضوع بسیار مهم است، زیرا دبی پمپ مستقیماً با سرعت دوران آن ارتباط دارد.

اگر PTO دور کمتری ایجاد کند، سیستم هیدرولیک ممکن است کندتر عمل کند. در مقابل، دور بیش از حد نیز می‌تواند موجب افزایش دمای روغن، کاویتاسیون و کاهش عمر پمپ شود. بنابراین هنگام خرید پشت گیربکس نعلی نسبت واقعی PTO باید با دور مجاز پمپ تطبیق داده شود.

ظرفیت گشتاور و انتخاب پمپ

ظرفیت گشتاور پشت گیربکس نعلی نیز یک عدد ثابت نیست و باید براساس مدل PTO مشخص شود. در سیستم هیدرولیک، هرچه حجم جابه‌جایی پمپ و فشار کاری بیشتر باشد، گشتاور بیشتری برای چرخاندن پمپ موردنیاز است. به همین دلیل نباید فقط بررسی شود که پمپ از نظر مکانیکی روی PTO نصب می‌شود.

ممکن است پمپ از نظر فلنج کاملاً سازگار باشد ولی تحت فشار کاری، گشتاور بیشتری از ظرفیت پشت گیربکس درخواست کند. این شرایط می‌تواند موجب افزایش دما، زوزه و آسیب به دنده‌ها شود.

جهت دوران پشت گیربکس

جهت خروجی این PTO نیز به مدل گیربکس و محل درگیری دنده بستگی دارد. در برخی مدل‌ها خروجی راست‌گرد و در برخی دیگر چپ‌گرد است. این پارامتر باید حتماً با جهت دوران پمپ هیدرولیک تطبیق داده شود. نصب پمپ با جهت اشتباه می‌تواند باعث مکش نامناسب، عدم تولید فشار و آسیب داخلی پمپ شود.

همچنین جهت دوران باید از سمت مشاهده استاندارد تعیین شود؛ زیرا نگاه‌کردن از سمت مقابل می‌تواند برداشت راست‌گرد و چپ‌گرد را معکوس کند.

علائم خرابی پشت گیربکس نعلی

برخی نشانه‌های خرابی یا انتخاب نامناسب PTO عبارت‌اند از:

• صدای زوزه هنگام کار پمپ
• تقه موقع درگیری
• بیرون آمدن PTO از مدار
• داغ‌شدن پوسته
• لقی شافت خروجی
• نشتی روغن
• سایش دنده‌ها
• کاهش قدرت یا دبی سیستم هیدرولیک

در هنگام عیب‌یابی باید علاوه بر خود پشت گیربکس، پمپ، سیستم فرمان، آداپتور و وضعیت دنده گیربکس نیز بررسی شوند.

نکات مهم هنگام خرید پشت گیربکس نعلی

قبل از سفارش PTO از مجموعه شهر قطعات، بهتر است اطلاعات دقیق گیربکس و PTO فعلی خودرو بررسی و ثبت شوند تا قطعه انتخابی کاملاً با سیستم انتقال نیرو و مدار هیدرولیک هماهنگ باشد.

برای انتخاب صحیح محصولات پشت گیربکس و محصولات بغل گیربکس، بررسی موارد زیر ضروری است:

• برند و مدل کامل گیربکس
• کد PTO یا کد قطعه قبلی
• شکل و مشخصات دنده درگیری
• تعداد دندانه‌های PTO
• نوع فرمان (بادی یا دستی)
• نوع خروجی PTO
• استاندارد فلنج پمپ
• جهت دوران خروجی
• نسبت تبدیل PTO
• حجم پمپ هیدرولیک
• فشار کاری سیستم هیدرولیک

در صورتی که کد فنی PTO موجود نباشد، ارسال تصاویر واضح از پوسته PTO، دنده درگیری، خروجی، محل پیچ‌های نصب و محل اتصال به گیربکس می‌تواند به شناسایی دقیق‌تر قطعه کمک کند.

در شهر قطعات، انتخاب PTO مناسب فقط براساس ظاهر قطعه انجام نمی‌شود؛ بلکه تطبیق دقیق مشخصات گیربکس، نوع کاربری خودرو و نیاز سیستم هیدرولیک اهمیت دارد.

برای استعلام محصولات پشت گیربکس و محصولات بغل گیربکس می‌توانید تصاویر قطعه فعلی، مدل گیربکس و اطلاعات سیستم هیدرولیک خودرو را ارسال کنید تا بررسی فنی و انتخاب قطعه مناسب انجام شود.
