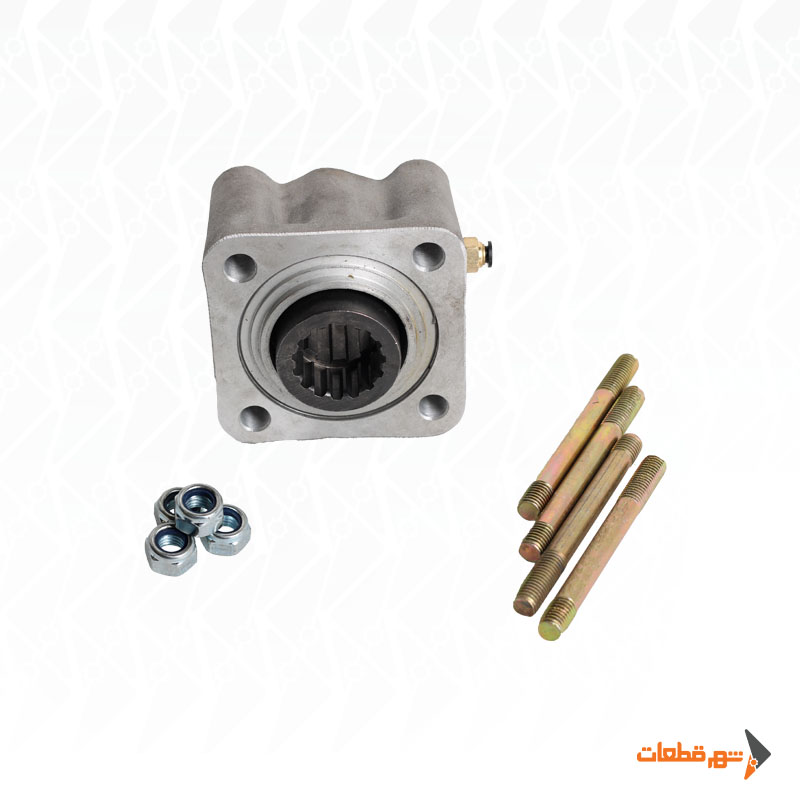

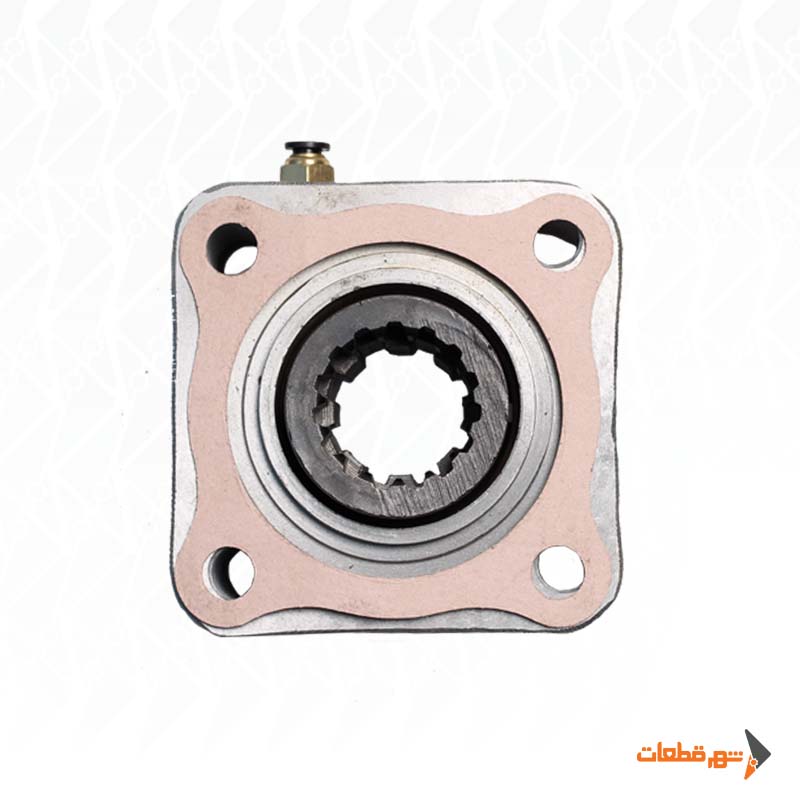

پشت گیربکس امیکو یا PTO یکی از اجزای اصلی سیستم انتقال قدرت در کامیون‌های کاربری آمیکو است که وظیفه انتقال بخشی از توان گیربکس به پمپ هیدرولیک را بر عهده دارد. این قطعه در خودروهایی که برای کمپرسی، بالابر یا سایر تجهیزات هیدرولیکی استفاده می‌شوند، امکان راه‌اندازی پمپ بدون نیاز به یک موتور مستقل را فراهم می‌کند.
در خانواده مورد بررسی، پشت گیربکس با گیربکس‌های FAST B-T200JSD12 / 12JSD200T مرتبط است و خانواده FAST QH50 نزدیک‌ترین مرجع فنی برای مشخصات PTO محسوب می‌شود.
ساختار مجموعه از چدن، فولاد و آلومینیوم تشکیل شده و سیستم درگیری آن از نوع پنوماتیک یا بادی است. هنگام خرید پشت گیربکس امیکو علاوه بر مدل خودرو باید کد دقیق گیربکس، فرم خروجی، نسبت تبدیل و مشخصات پمپ هیدرولیک بررسی شوند.
جدول مشخصات فنی پشت گیربکس امیکو
|
مشخصه فنی |
مقدار / توضیح |
|
نام محصول |
پشت گیربکس امیکو |
|
نوع قطعه |
PTO / Power Take-Off |
|
خانواده PTO مرجع |
FAST QH50 |
|
گیربکس مرتبط |
FAST B-T200JSD12 / 12JSD200T |
|
خودرو مرتبط |
کامیون‌های آمیکو مجهز به گیربکس FAST 12JSD |
|
جنس مجموعه |
چدن / فولاد / آلومینیوم |
|
نوع فرمان |
پنوماتیک / بادی |
|
محل نصب |
انتهای گیربکس – Rear PTO |
|
ساختار انتقال |
برداشت توان از Countershaft بخش کمکی گیربکس |
|
حداکثر گشتاور خروجی مرجع |
500 نیوتن‌متر |
|
محدوده نسبت تبدیل خانواده QH50 |
0.76 تا 2.45 |
|
جهت دوران خروجی |
هم‌جهت با دوران موتور |
|
نحوه آزاد شدن PTO |
با قطع فشار هوا از درگیری خارج می‌شود |
|
نوع خروجی |
فلنجی / چهارگوش، بسته به نسخه |
|
کاربرد |
راه‌اندازی پمپ هیدرولیک، کمپرسی و تجهیزات کاربری |
توجه فنی: نسبت تبدیل 0.76 تا 2.45 محدوده خانواده FAST QH50 است و به معنی داشتن همه این نسبت‌ها در یک PTO نیست. نسبت دقیق پشت گیربکس امیکو باید از روی کد PTO یا مشخصات دنده داخلی تعیین شود.
عملکرد پشت گیربکس امیکو
PTO در بخش انتهایی گیربکس نصب می‌شود و زمانی که راننده فرمان بادی را فعال می‌کند، مکانیزم داخلی آن با مجموعه انتقال قدرت درگیر می‌شود. پس از درگیری، مسیر توان به‌صورت کلی به شکل زیر خواهد بود:
موتور → گیربکس FAST → پشت گیربکس → پمپ هیدرولیک
پمپ هیدرولیک نیز انرژی مکانیکی دریافت‌شده را به جریان روغن تبدیل کرده و نیروی لازم برای حرکت جک یا تجهیز هیدرولیکی را ایجاد می‌کند. به همین دلیل خرابی یا انتخاب اشتباه PTO می‌تواند مستقیماً روی سرعت جک، فشار سیستم، صدای کارکرد و عمر پمپ هیدرولیک تأثیر بگذارد.
گشتاور 500 نیوتن‌متر
در خانواده مرجع FAST QH50، حداکثر گشتاور خروجی 500 نیوتن‌متر اعلام شده است. این مشخصه یکی از مهم‌ترین پارامترها در انتخاب پشت گیربکس محسوب می‌شود، زیرا پمپ هیدرولیک در زمان افزایش فشار، گشتاور بیشتری از PTO درخواست می‌کند. اگر پمپ از نظر حجم جابه‌جایی یا فشار کاری بزرگ‌تر از ظرفیت مجموعه باشد، ممکن است بار مکانیکی بیش از حد به دنده‌ها و شافت وارد شود.
نشانه‌های اضافه‌بار می‌توانند شامل موارد زیر باشند:
- زوزه هنگام زیر بار رفتن
- تقه در زمان شروع کار پمپ
- افزایش دمای پوسته PTO
- لقی شافت
- سایش دنده‌ها
- خرابی بلبرینگ
بنابراین هنگام خرید پشت گیربکس امیکو باید حجم و فشار پمپ نیز در کنار مشخصات PTO بررسی شوند.
نسبت تبدیل PTO امیکو
خانواده QH50 با نسبت‌های انتقال متفاوت تولید می‌شود و محدوده مرجع آن 0.76 تا 2.45 است.
این نسبت مستقیماً روی دور خروجی پشت گیربکس اثر دارد و در نتیجه مقدار دبی تولیدشده توسط پمپ هیدرولیک را تغییر می‌دهد. اگر PTO با نسبت دوربالاتر نصب شود، پمپ سریع‌تر می‌چرخد و دبی بیشتری تولید می‌کند. اما افزایش بیش از حد دور می‌تواند باعث ایجاد مشکلاتی مانند کاویتاسیون، داغ‌شدن روغن و کاهش عمر پمپ شود. به همین دلیل نمی‌توان فقط بر اساس ظاهر PTO یک نمونه دیگر را جایگزین کرد.
فرمان بادی
پشت گیربکس امیکو از سیستم پنوماتیک برای فعال و غیرفعال شدن استفاده می‌کند. با ورود فشار هوا، PTO وارد وضعیت درگیری شده و توان را منتقل می‌کند. در خانواده QH50، با قطع فشار هوا مکانیزم از حالت درگیری خارج می‌شود.
سلامت موارد زیر برای عملکرد صحیح سیستم اهمیت دارد:
- شیلنگ هوای فرمان
- اتصالات پنوماتیک
- شیر PTO
- فشار هوای خودرو
- مکانیزم داخلی درگیری
اگر فشار باد کم باشد، PTO ممکن است به‌صورت ناقص درگیر شود. نیمه‌درگیری می‌تواند در مدت کوتاهی باعث سایش یا لب‌پرشدگی دنده‌ها شود.
جنس چدن، فولاد و آلومینیوم
در مجموعه این PTO از چدن، فولاد و آلومینیوم در بخش‌های مختلف استفاده می‌شود.
قطعاتی مانند دنده‌ها و شافت به مقاومت مکانیکی بالا نیاز دارند و معمولاً از فولاد ساخته می‌شوند. چدن در قسمت‌هایی که به استحکام و پایداری ابعادی نیاز دارند کاربرد دارد و آلومینیوم نیز می‌تواند برای کاهش وزن برخی اجزای مجموعه استفاده شود. در ارزیابی کیفیت پشت گیربکس، فقط جنس فلز کافی نیست. سخت‌کاری دنده، دقت ماشین‌کاری، کیفیت بلبرینگ‌ها و لقی شافت نیز نقش مهمی در طول عمر PTO دارند.
جهت دوران خروجی
در خانواده QH50، جهت دوران خروجی به‌صورت هم‌جهت با دوران موتور تعریف شده است. این مشخصه باید با جهت دوران پمپ هیدرولیک تطبیق داده شود. نصب پمپ با جهت نادرست می‌تواند باعث مکش نامناسب روغن، ایجاد صدا، عدم تولید فشار و حتی آسیب به قطعات داخلی پمپ شود. در زمان نصب، جهت دوران باید طبق استاندارد سازنده پمپ و از سمت صحیح مشاهده شافت بررسی شود.
نکات مهم هنگام خرید پشت گیربکس امیکو
قبل از سفارش PTO از مجموعه شهر قطعات، بهتر است مشخصات کامل گیربکس و PTO موجود روی خودرو بررسی شود تا قطعه انتخابی با سیستم انتقال نیرو و مدار هیدرولیک هماهنگی کامل داشته باشد.
برای تطبیق دقیق محصولات پشت گیربکس و محصولات بغل گیربکس، موارد زیر باید مشخص شوند:
- مدل دقیق گیربکس خودرو از روی پلاک
- کد و مشخصات PTO قبلی
- فرم اتصال و نحوه نصب PTO
- مدل گیربکس FAST
- کد پشت گیربکس
- نوع خروجی (چهارگوش یا فلنجی)
- نسبت تبدیل PTO
- جهت دوران خروجی
- نوع فرمان (بادی)
- حجم پمپ هیدرولیک
- فشار کاری پمپ
- حداکثر دور مجاز پمپ
پس از نصب PTO پشت گیربکس یا بغل گیربکس، ابتدا مجموعه باید بدون بار آزمایش شود. درگیری PTO باید کامل، نرم و بدون صدای مداوم ساییدگی یا عملکرد غیرعادی انجام شود. در مرحله بعد، پمپ هیدرولیک با فشار پایین وارد مدار شده و موارد زیر بررسی شوند:
- صدای مجموعه و دنده‌ها
- دمای پوسته PTO
- لرزش سیستم
- نشتی روغن
- عملکرد صحیح فرمان بادی و درگیری مکانیکی
در شهر قطعات، انتخاب صحیح محصولات پشت گیربکس و محصولات بغل گیربکس براساس مدل واقعی گیربکس، نوع کاربری خودرو و مشخصات سیستم هیدرولیک انجام می‌شود تا از انتخاب اشتباه و مشکلات نصب جلوگیری شود.
برای استعلام دقیق PTO مناسب، می‌توانید تصویر پلاک گیربکس، کد قطعه قبلی، تصاویر محل نصب و مشخصات پمپ هیدرولیک را ارسال کنید تا بررسی فنی قبل از سفارش انجام شود.
