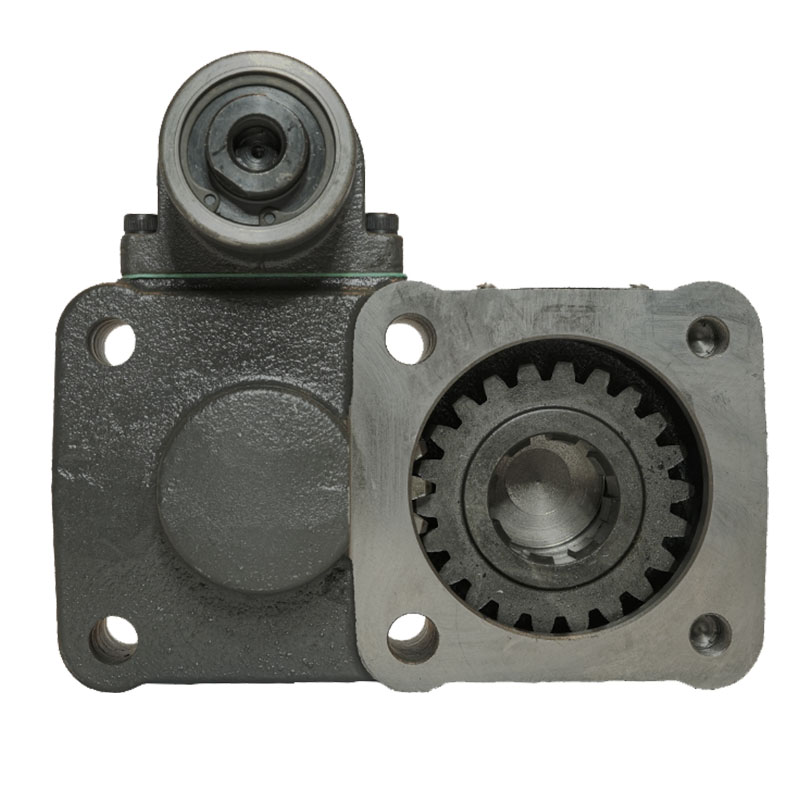

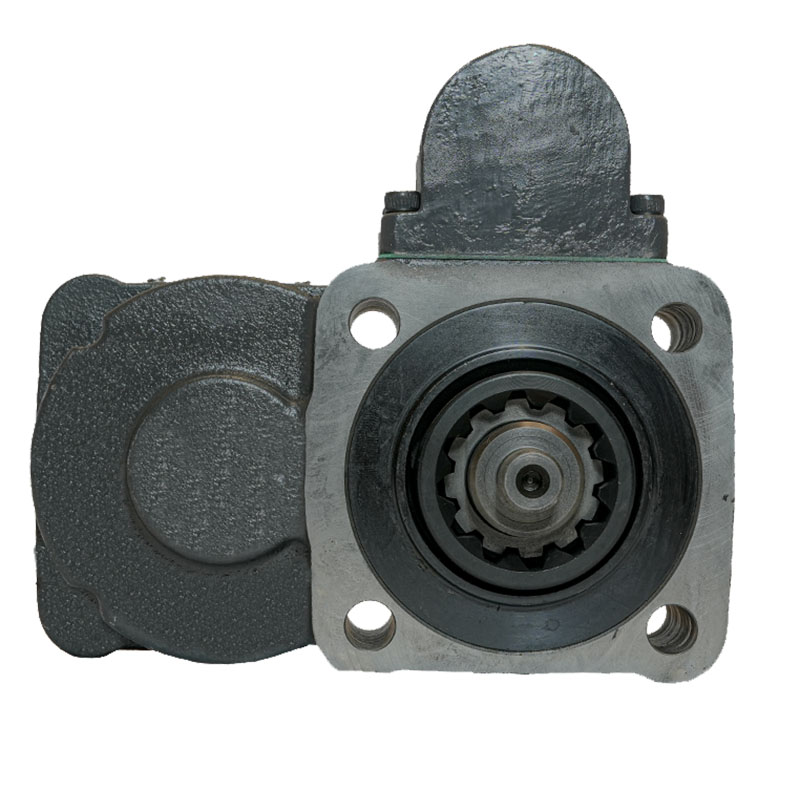

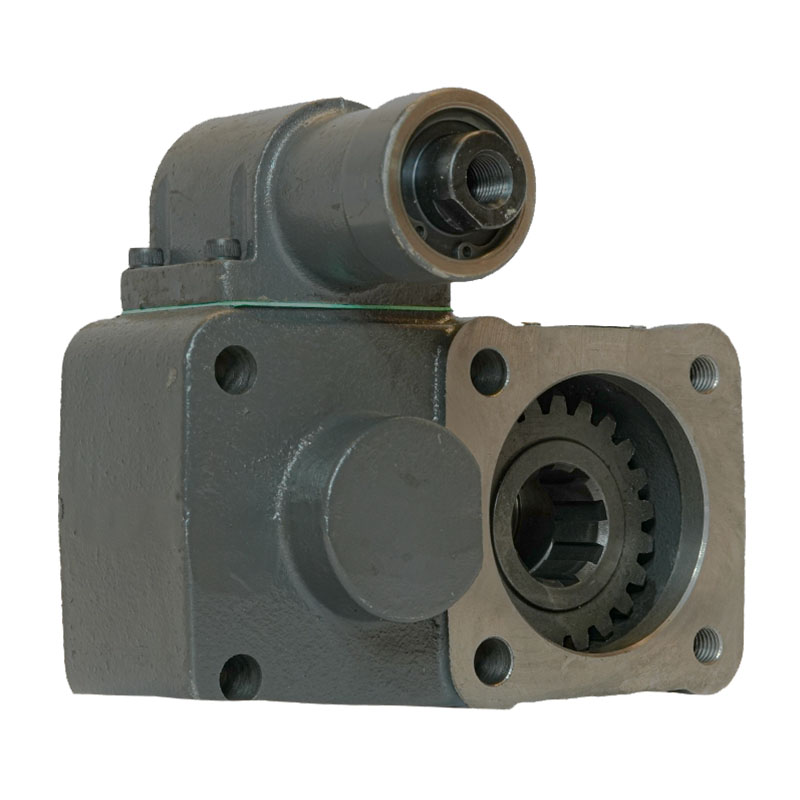

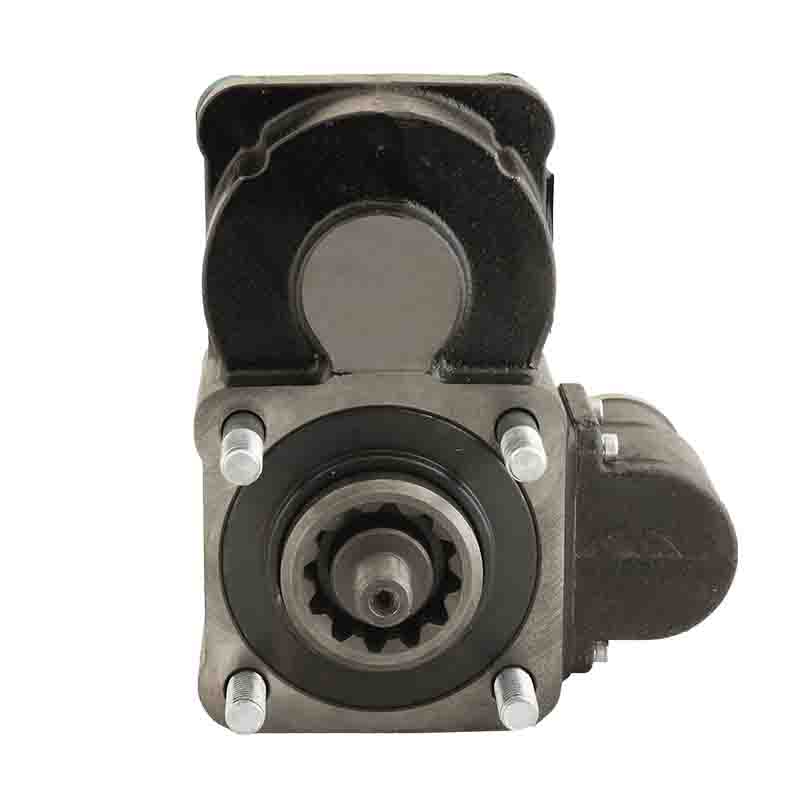

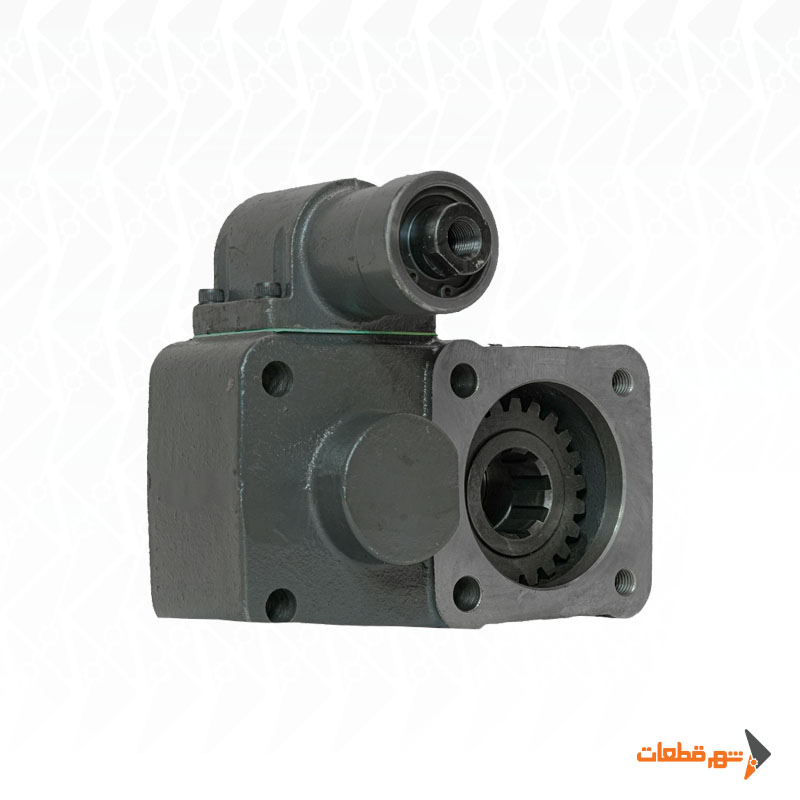

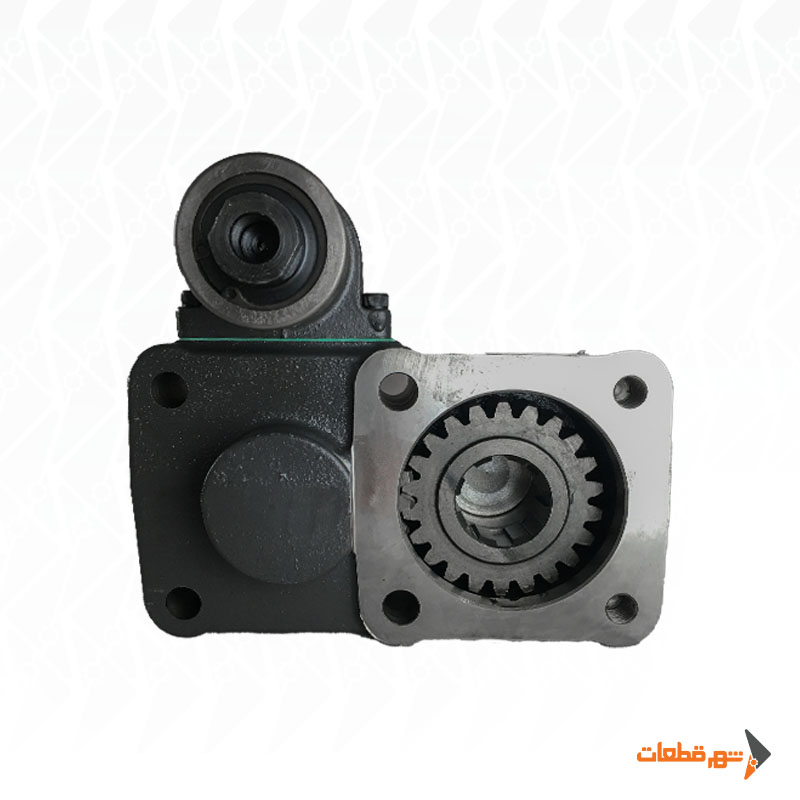

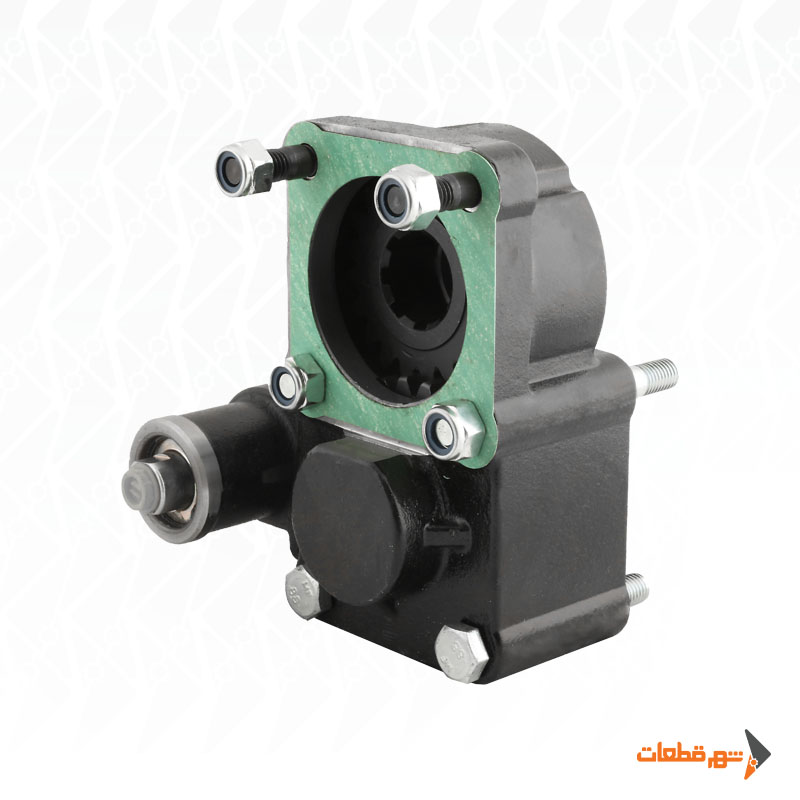

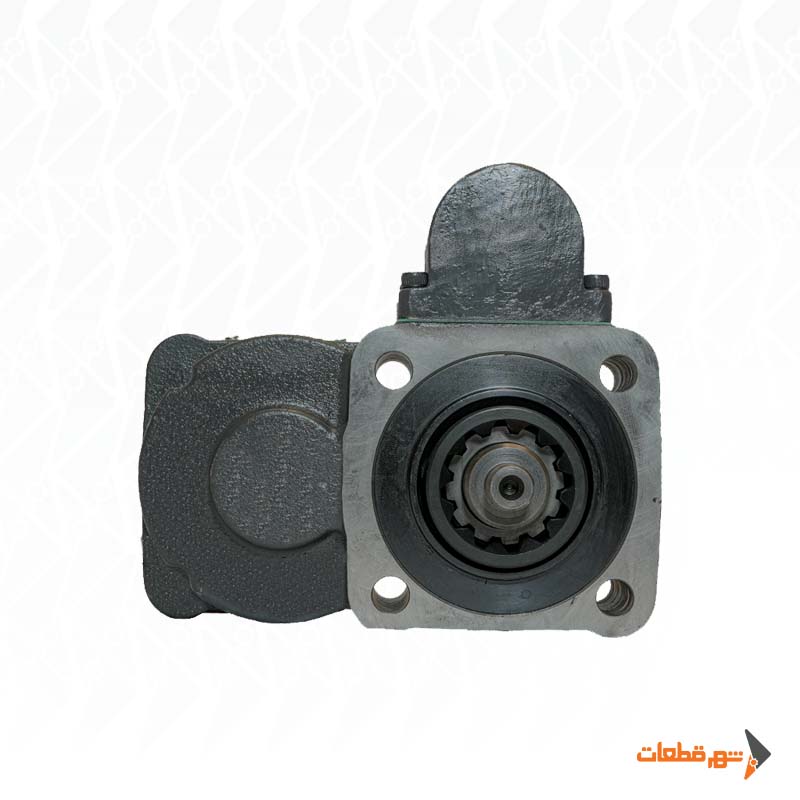

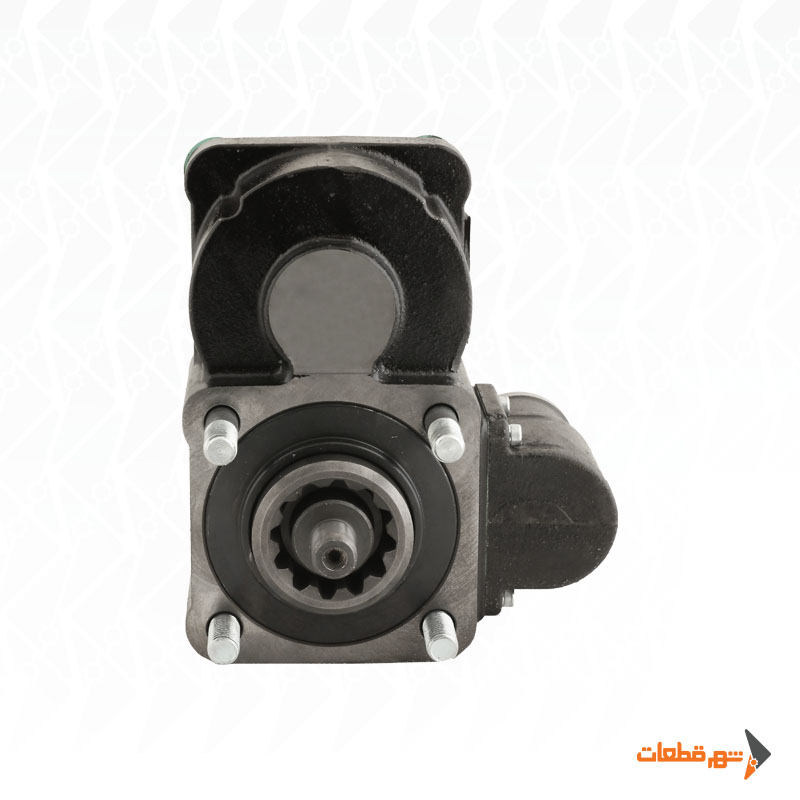

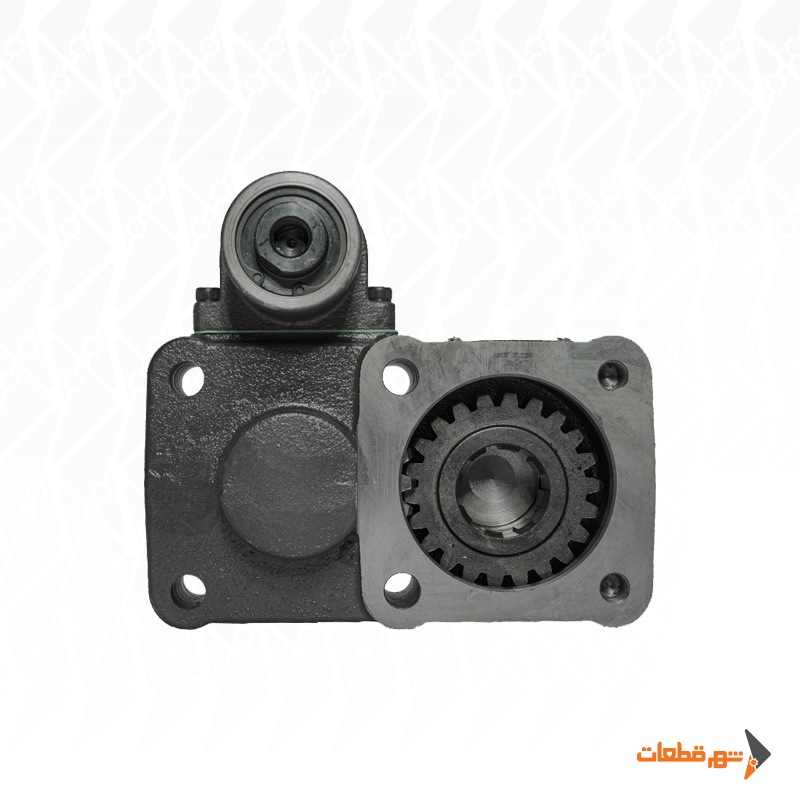

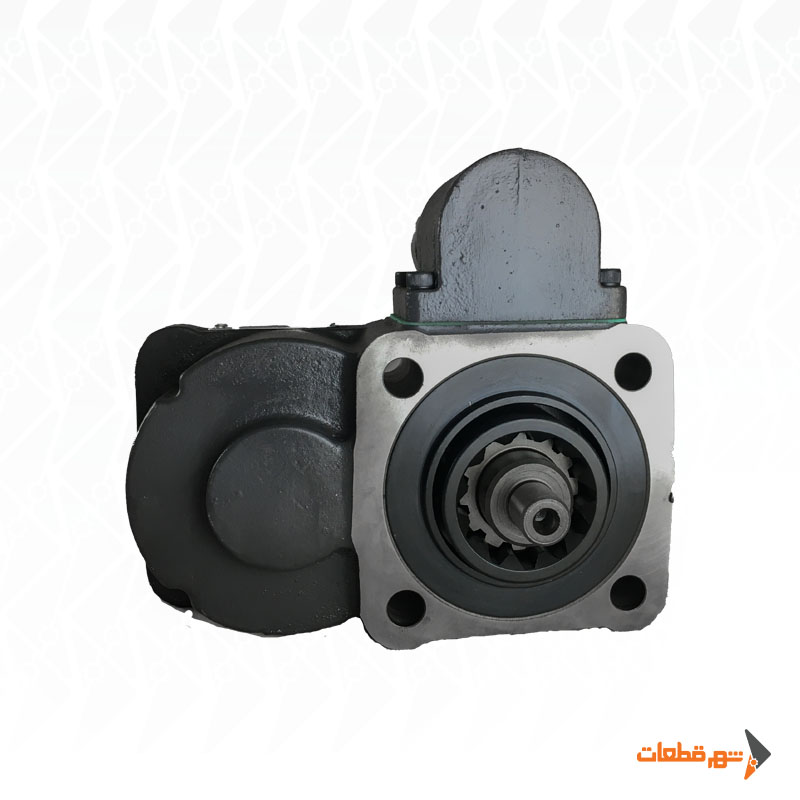

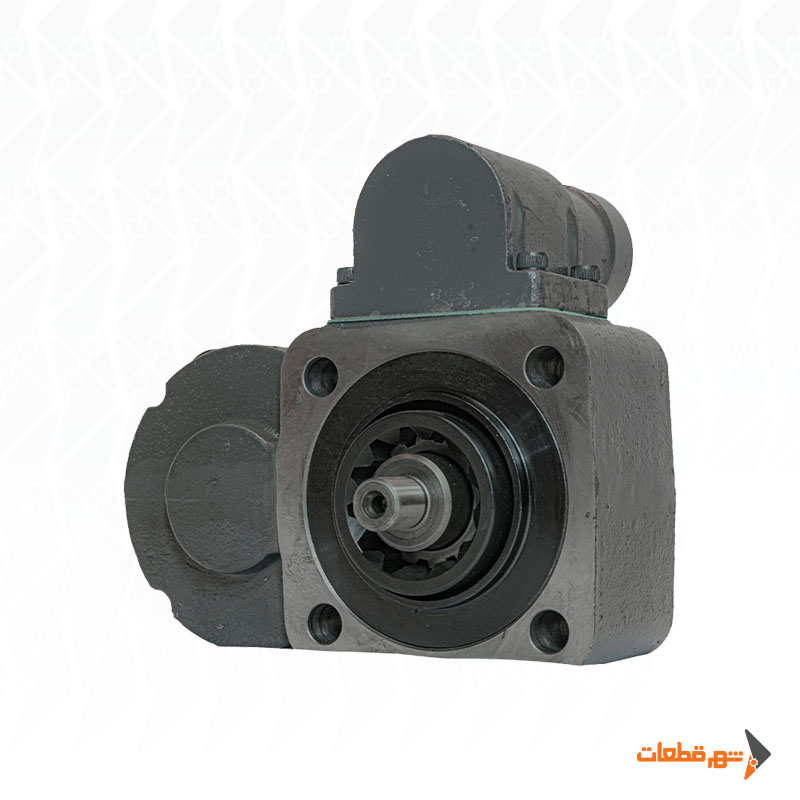

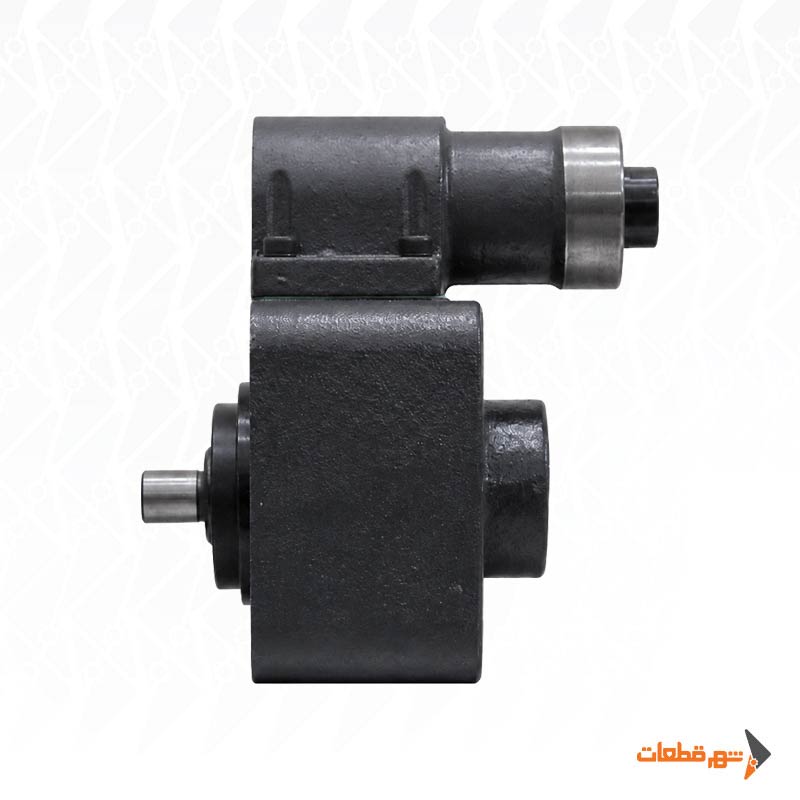

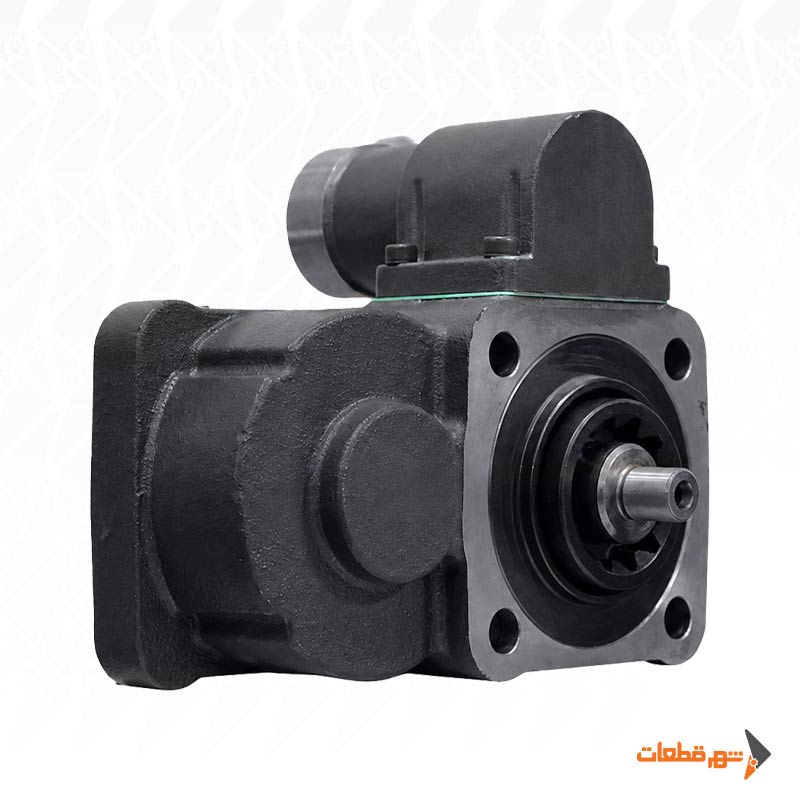

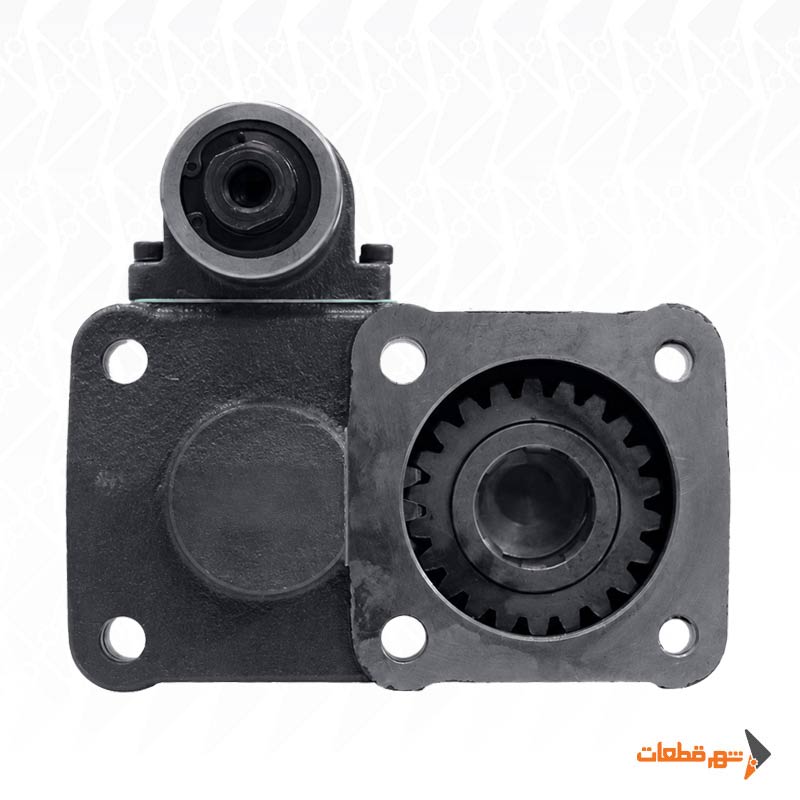

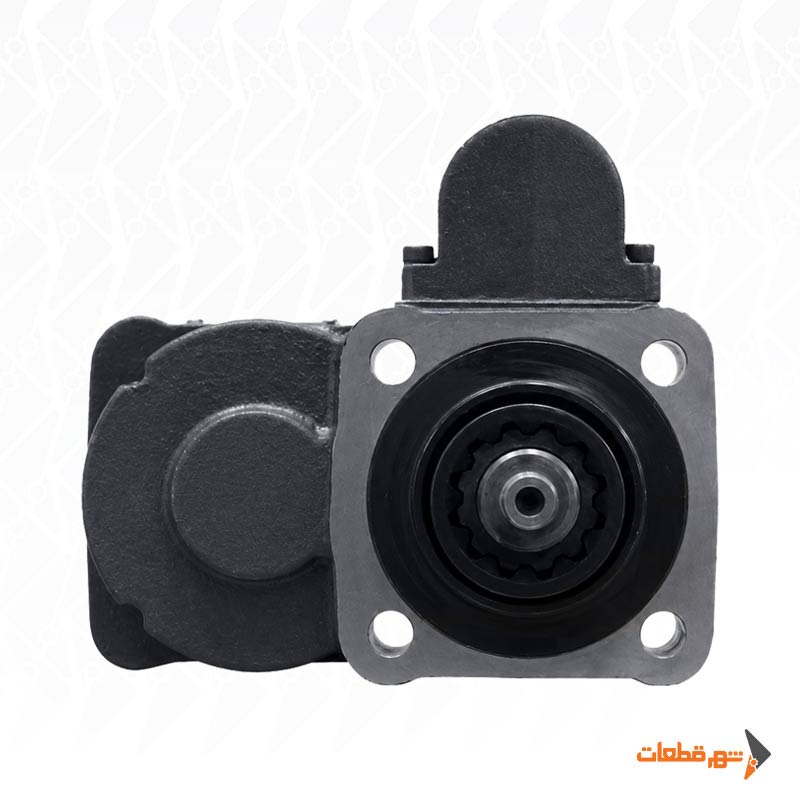

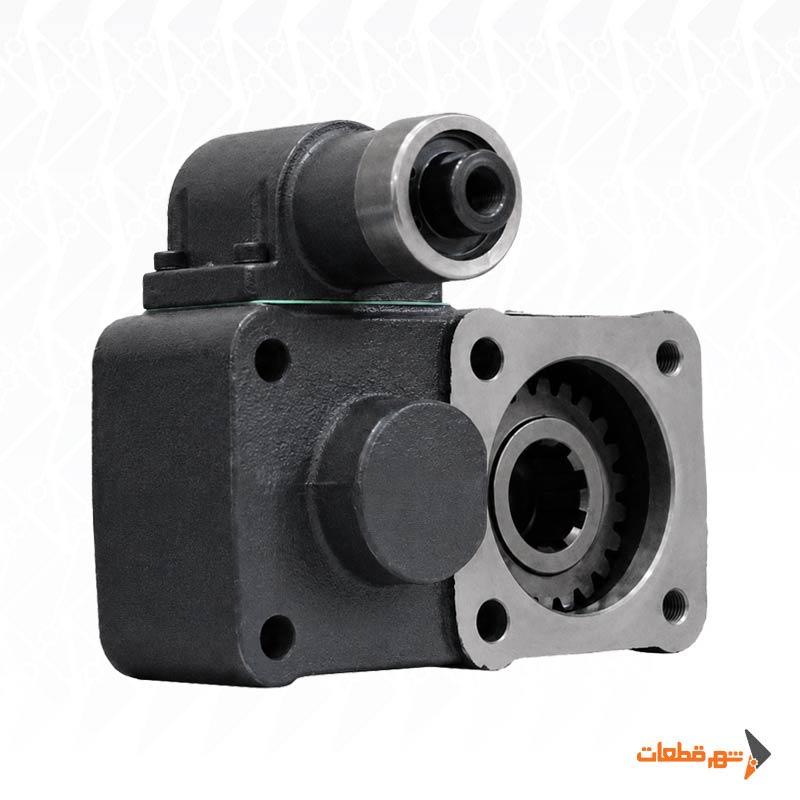

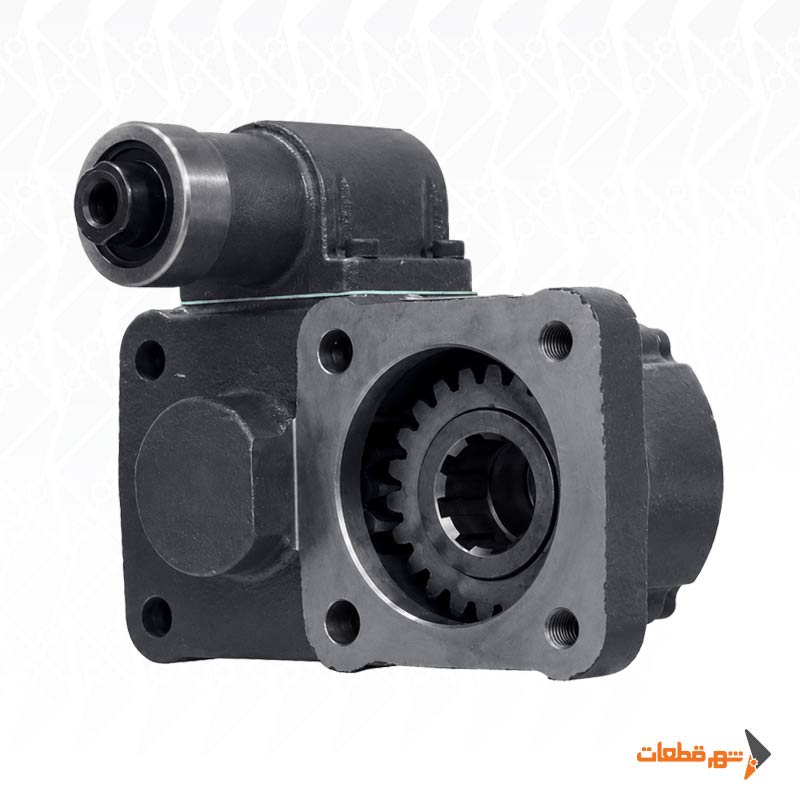

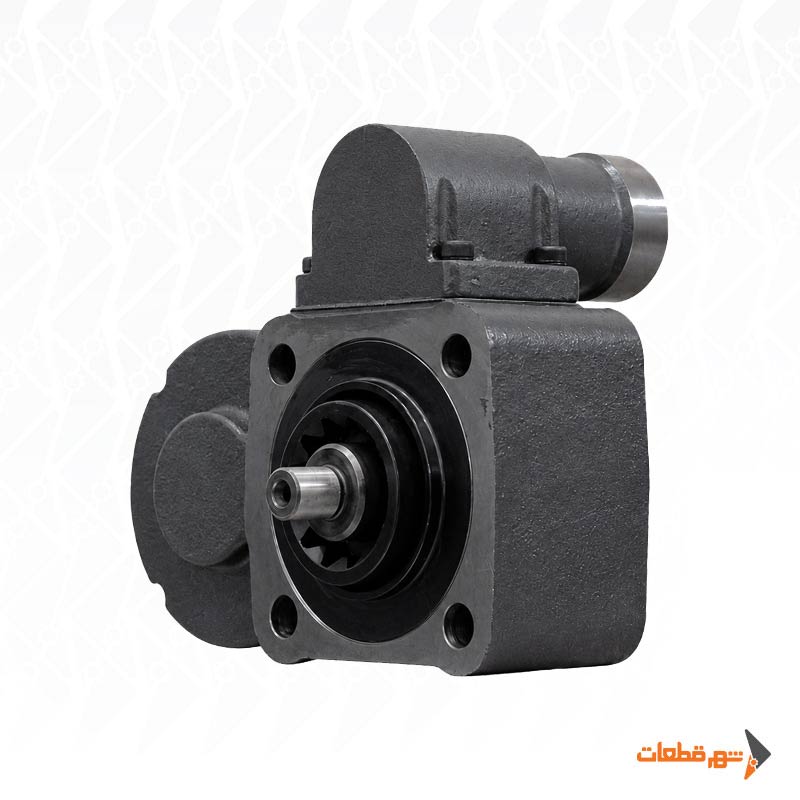

مجموعه پشت گیربکس ZF2 مانی، یک واحد انتقال قدرت (Power Take-Off - PTO) با پیکربندی مکانیکی-پنوماتیکی است که جهت استقرار در انتهای خروجی گیربکس‌های سری ZF طراحی شده است. این قطعه به عنوان واسط اصلی میان شفت خروجی گیربکس (Output Shaft) و سیستم گاردان (Driveline) عمل می‌کند.
طراحی پشت گیربکس ZF2 بر پایه تحلیل تنش‌های گشتاوری (Torque Stress Analysis) انجام شده و قادر است گشتاور اسمی ۲۶.۵ kg.m را بدون تغییر شکل در ساختار دنده‌ها یا انحراف در محورهای درگیر منتقل کند. نسبت انتقال (Gear Ratio) دقیق ۱:۱.۲، امکان تطبیق دقیق دور خروجی با نیازهای گشتاوری دیفرانسیل را فراهم آورده و تلفات انتقال قدرت (Power Loss) را به حداقل می‌رساند.
جداول مشخصات مهندسی (Engineering Specifications)
|
پارامتر کلیدی |
مقدار استاندارد / نوع |
ملاحظات فنی |
|
تکنولوژی درگیری |
پنوماتیک (Pneumatic Actuation) |
سیستم دیافراگم فشار بالا |
|
گشتاور مجاز (Continuous Torque) |
26.5 Kg.m |
مقاومت در برابر بارگذاری‌های متغیر |
|
توان خروجی (Rated Power) |
24.5 hp |
بازده حرارتی بهینه |
|
دور عملیاتی (Nominal RPM) |
rpm 1000 |
محدوده‌ی بهینه عملکردی |
|
نسبت چرخ‌دنده‌ها (Reduction Ratio) |
1:1.2 |
اصلاح منحنی انتقال گشتاور |
|
متریال پوسته (Casing Material) |
چدن آلیاژی ضد سایش |
مقاومت بالا در برابر شوک‌های خمشی |
|
وزن خالص (Dry Weight) |
7.5 Kg |
طراحی سبک جهت کاهش بار بر بلبرینگ خروجی |
|
نوع اتصال |
۴ پیچ فلانچ استاندارد ZF |
تلرانس ابعادی دقیق جهت تراز محور |
تحلیل مهندسی متریال و ساختار پشت گیربکس ZF2
- سخت‌کاری حرارتی (Thermal Treatment): تمامی چرخ‌دنده‌های داخلی پشت گیربکس ZF2 تحت فرآیند “کربورایزینگ” (Carburizing) قرار گرفته‌اند تا سختی سطحی افزایش یابد، در حالی که هسته (Core) قطعه برای جلوگیری از شکنندگی (Brittleness)، همچنان چقرمه باقی می‌ماند.
- سیستم آب‌بندی پیشرفته: استفاده از کاسه‌نمدهای مقاوم در برابر روغن‌های سنتتیک (Synthetic Lubricants) و دمای بالا، جهت حذف نشتی در فشارهای عملیاتی گیربکس.
- هندسه درگیری: فرم دندانه‌ها (Gear Profile) به‌گونه‌ای مهندسی شده که در زمان درگیری پنوماتیک، کمترین “لقی” (Backlash) را داشته باشد که این امر منجر به کاهش نویز (Noise Reduction) و کاهش ارتعاشات پیچشی می‌شود.
پروتکل‌های نصب و راهنمای کارگاهی (Installation Protocol)
برای اطمینان از Lifespan حداکثری، مراحل نصب باید مطابق با استاندارد زیر انجام شود:
- بررسی هم‌محوری (Alignment Verification): قبل از نصب فلانچ‌ها، با استفاده از ساعت اندیکاتور (Dial Indicator)، هم‌محوری شفت گیربکس و شفت ورودی پشت گیربکس چک شود. انحراف بیش از ۰.۰۵ میلی‌متر مجاز نیست.
- کنترل گشتاور بستن (Torque Specification): پیچ‌های ۴گانه باید با استفاده از آچار ترک‌متر و در الگوی ضربدری، مطابق با دستورالعمل کارخانه گیربکس سفت شوند.
- مدار پنوماتیک: ورودی هوای واحد پنوماتیک باید قبل از درگیری کامل، از نظر فشار سیستم (۶ تا ۸ بار) و نبود نشتی‌های ناچیز چک شود.
- تست استاتیک: پس از نصب، پیش از شروع حرکت، درگیری و آزاد شدن پشت گیربکس باید در وضعیت موتور خاموش (با فشار باد مستقل) چک شود تا از عملکرد صحیح عملگر اطمینان حاصل گردد.
تحلیل خطاهای رایج (Troubleshooting)
- تولید صدا در دور پایین: عمدتاً به دلیل تلرانس بیش از حد دندانه‌ها در اثر سایش یا نصب غیرتراز است.
- نشتی روغن در محل اتصال: نشان‌دهنده استفاده از واشر نامناسب یا عدم رعایت گشتاور سفت‌کاری پیچ‌ها (Torque Settings) است.
- کندی درگیری: افت فشار در سیستم باد کامیون یا رسوب در واحد پنوماتیک پشت گیربکس.
ارزش افزوده و اصالت کالا (Value Proposition)
مجموعه «شهر قطعات» به عنوان مرجع تخصصی تأمین قطعات سنگین، کیفیت این محصول را با شاخصه‌های زیر تضمین می‌کند:
- تطابق فنی صددرصدی: بررسی کامل پارت‌نامبر PG16-9313A با استانداردهای OEM.
- تضمین متریال: تمامی قطعات HYDROAS دارای گزارش تست سختی‌سنجی (Hardness Report) هستند.
- پشتیبانی فنی مهندسی: کارشناسان ما آماده تحلیل نقشه‌های فنی گیربکس شما جهت اطمینان از سازگاری کامل قطعه پیش از ارسال هستند.
