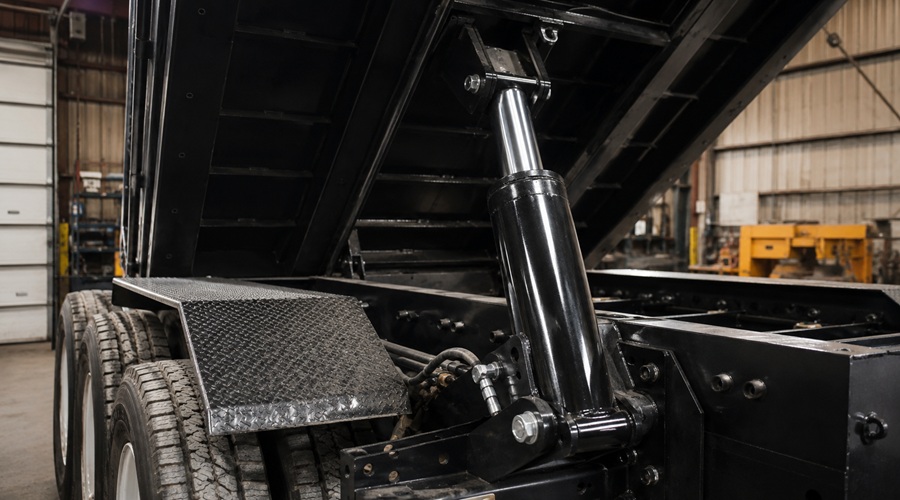

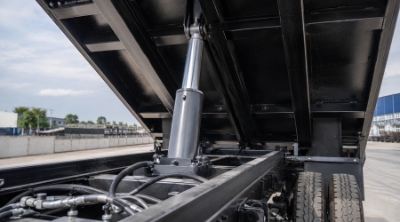

بالا نرفتن جک کمپرسی یکی از مشکلات رایج در کامیونها و ماشینهای سنگین است که میتواند عملیات تخلیه بار را کاملاً متوقف کند. در برخی مواقع، جک بهطور کامل حرکت نمیکند و در بعضی شرایط نیز بدون بار بالا میرود، اما هنگام قرار گرفتن بار روی اتاق کمپرسی قدرت کافی ندارد.
علت بالا نرفتن جک کمپرسی همیشه خرابی خود جک نیست. کمبود روغن، درگیر نشدن بغلگیربکس، گرفتگی مسیر مکش، ضعف پمپ کمپرسی، خرابی شیر هیدرولیک یا وجود نشتی داخلی نیز میتوانند چنین مشکلی ایجاد کنند.
برای پیدا کردن علت اصلی، باید سیستم را مرحلهبهمرحله بررسی کرد. تعویض پمپ یا باز کردن جک بدون انجام عیبیابی اولیه ممکن است هزینه زیادی ایجاد کند، در حالی که مشکل اصلی فقط کم بودن سطح روغن یا درگیر نشدن PTO باشد.
برای آشنایی با ساختار کامل مدار، اجزا و نحوه انتقال نیرو، ابتدا میتوانید مقاله [راهنمای جامع سیستم هیدرولیک کمپرسی و ماشین سنگین] را مطالعه کنید.
جک کمپرسی چگونه بالا میرود؟
پیش از بررسی علت بالا نرفتن جک کمپرسی، بهتر است مسیر انتقال نیرو را بشناسیم. در بیشتر خودروهای کمپرسی، توان موتور از طریق گیربکس به بغلگیربکس یا PTO منتقل میشود. بغلگیربکس نیز پمپ هیدرولیک را به حرکت درمیآورد.
پمپ، روغن را از مخزن مکش کرده و آن را به سمت شیر هیدرولیک میفرستد. شیر کنترل، مسیر روغن را به سمت جک باز میکند و فشار روغن باعث باز شدن مراحل جک و بالا رفتن اتاق کمپرسی میشود.
بنابراین، برای بالا رفتن صحیح جک باید تمام اجزای زیر سالم باشند:
- بغلگیربکس بهدرستی درگیر شود.
- پمپ هیدرولیک بچرخد و دبی کافی تولید کند.
- روغن کافی و مناسب در مخزن وجود داشته باشد.
- مسیر مکش و فشار مسدود نباشد.
- شیر هیدرولیک مسیر روغن را بهدرستی کنترل کند.
- جک نشتی داخلی یا گیر مکانیکی نداشته باشد.
خرابی یا اختلال در هرکدام از این بخشها میتواند باعث بالا نرفتن یا ضعیف بالا رفتن جک شود.
۱. کم بودن سطح روغن هیدرولیک
یکی از سادهترین و رایجترین علتهای بالا نرفتن جک کمپرسی، پایین بودن سطح روغن مخزن است. وقتی روغن کافی در مخزن وجود نداشته باشد، پمپ نمیتواند حجم موردنیاز مدار را تأمین کند.
در این شرایط ممکن است جک ابتدا کمی حرکت کند، سپس متوقف شود. همچنین امکان دارد حرکت جک همراه با لرزش، مکث یا صدای غیرعادی پمپ باشد.
نشانههای کمبود روغن
- جک فقط تا ارتفاع مشخصی بالا میرود.
- حرکت جک ناپیوسته و همراه با لرزش است.
- داخل مخزن صدای مکش یا کف کردن روغن شنیده میشود.
- پمپ صدای زوزه تولید میکند.
- اطراف شلنگها، جک یا پمپ نشتی روغن دیده میشود.
قبل از اضافه کردن روغن، باید علت کاهش سطح آن پیدا شود. اگر شلنگ، اتصال، پمپ یا جک نشتی داشته باشد، اضافه کردن روغن فقط بهطور موقت مشکل را پنهان میکند.
سطح روغن را طبق شرایط توصیهشده سازنده بررسی کنید. در بسیاری از سیستمها، بررسی سطح روغن باید زمانی انجام شود که جک کاملاً جمع شده است.
۲. درگیر نشدن بغلگیربکس یا PTO
اگر بغلگیربکس درگیر نشود، پمپ هیدرولیک نمیچرخد و روغنی وارد مدار نخواهد شد. در چنین وضعیتی معمولاً جک هیچ حرکتی ندارد.
درگیر نشدن PTO میتواند به خرابی سیستم بادی، کابل، کلید برقی، دندههای داخلی، دوشاخه تعویض یا کمبود فشار هوا مربوط باشد.
روش بررسی اولیه PTO
بعد از فعال کردن بغلگیربکس به صدای درگیر شدن آن توجه کنید. در بعضی خودروها چراغ نشانگر PTO روی داشبورد روشن میشود، اما روشن شدن چراغ همیشه به معنی درگیری مکانیکی کامل نیست.
اگر اتصال پمپ به بغلگیربکس از طریق شافت یا گاردان انجام شده است، سالم بودن شافت، چهارشاخ، پیچها و کوپلینگ نیز باید بررسی شود. ممکن است PTO درگیر باشد، اما به دلیل شکستگی شافت، چرخش به پمپ منتقل نشود.
کار کردن با PTO دارای صدای غیرعادی یا دندههای نیمهدرگیر میتواند به گیربکس و پمپ آسیب بیشتری وارد کند.
۳. وجود هوا در مدار هیدرولیک
ورود هوا به مدار باعث میشود جریان روغن یکنواخت نباشد. در نتیجه، جک با لرزش بالا میرود، در بخشی از مسیر متوقف میشود یا قدرت کافی ندارد.
هوا معمولاً از طریق نشتی خط مکش، شل بودن بستها، پایین بودن سطح روغن یا پس از تعویض پمپ و شلنگ وارد مدار میشود.
علائم وجود هوا در سیستم
- حرکت ضربهای یا پرشی جک
- صدای زوزه یا تقتق پمپ
- کف کردن روغن داخل مخزن
- تأخیر در شروع حرکت جک
- تغییر سرعت جک در طول مسیر
فقط هواگیری کردن سیستم کافی نیست. ابتدا باید محل ورود هوا پیدا شود؛ در غیر این صورت، مشکل دوباره تکرار خواهد شد.
۴. گرفتگی صافی، فیلتر یا مسیر مکش پمپ
پمپ برای تولید جریان باید بتواند روغن را بدون محدودیت از مخزن دریافت کند. گرفتگی صافی مخزن، فیلتر کثیف، تا شدن شلنگ مکش یا کوچک بودن قطر شلنگ باعث میشود روغن کافی به ورودی پمپ نرسد.
در این حالت، پمپ ممکن است بچرخد، اما دبی لازم برای بالا بردن جک را تولید نکند.
نشانههای گرفتگی مسیر مکش
- پمپ صدای زوزه شدید دارد.
- جک بسیار کند بالا میرود.
- با افزایش دور موتور، صدا بیشتر میشود.
- روغن کف میکند.
- پمپ بعد از مدت کوتاهی داغ میشود.
- شلنگ مکش هنگام کار جمع یا تغییر شکل میدهد.
شلنگ مکش باید برای فشار منفی ورودی پمپ مناسب باشد. استفاده از شلنگ معمولی یا شلنگ نرم ممکن است باعث جمع شدن آن هنگام مکش شود.
تعویض فیلتر و تمیز کردن صافی باید طبق برنامه نگهداری انجام شود. حذف صافی یا سوراخ کردن فیلتر برای افزایش جریان، آلودگی را مستقیماً وارد پمپ و شیر خواهد کرد.
۵. نامناسب یا آلوده بودن روغن هیدرولیک
روغن نامناسب میتواند یکی دیگر از دلایل ضعف یا بالا نرفتن جک کمپرسی باشد. روغن بسیار غلیظ در هوای سرد بهسختی وارد پمپ میشود و روغن بیش از حد رقیق نیز ممکن است باعث افزایش نشتی داخلی شود.
ورود آب، گردوغبار، ذرات فلزی یا ترکیب چند روغن ناسازگار نیز عملکرد مدار را مختل میکند.
نشانههای روغن نامناسب یا آلوده
- تغییر رنگ شدید روغن
- بوی سوختگی
- حالت شیری یا کدر
- وجود کف زیاد
- مشاهده ذرات فلزی
- کند شدن جک پس از گرم شدن سیستم
- افزایش دمای مخزن و پمپ
اگر روغن آلوده باشد، فقط تعویض آن کافی نیست و باید مخزن، فیلتر و مسیرهای مدار نیز بررسی و در صورت نیاز تمیز شوند.
۶. ضعف یا خرابی پمپ کمپرسی
اگر پمپ فرسوده شده باشد، ممکن است در حالت بدون بار جریان تولید کند، اما هنگام بالا بردن اتاق پر یا سنگین نتواند فشار لازم را تأمین کند.
در این حالت معمولاً راننده با افزایش دور موتور تلاش میکند جک را بالا ببرد، اما سرعت جک تغییر زیادی نمیکند یا حرکت آن متوقف میشود.
نشانههای ضعف پمپ کمپرسی
- جک بدون بار بالا میرود، اما با بار قدرت ندارد.
- سرعت جک نسبت به گذشته کمتر شده است.
- پمپ در زمان کوتاهی داغ میشود.
- صدای پمپ افزایش پیدا کرده است.
- فشار سیستم پایینتر از مقدار استاندارد است.
- روغن از اطراف شافت یا بدنه پمپ نشت میکند.
تشخیص قطعی خرابی پمپ باید با اندازهگیری فشار و دبی انجام شود. فقط نگاه کردن به پمپ یا شنیدن صدا برای اعلام خرابی کامل کافی نیست.
گاهی علت ضعف ظاهری پمپ، تنظیم نامناسب شیر فشارشکن، گرفتگی خط مکش یا نشتی داخلی جک است. بنابراین، بهتر است پیش از تعویض پمپ تمام بخشهای مدار آزمایش شوند.
۷. خرابی یا تنظیم نادرست شیر هیدرولیک
شیر هیدرولیک وظیفه هدایت روغن به سمت جک و مخزن را بر عهده دارد. اگر اسپول شیر گیر کند یا مسیر داخلی آن بهدرستی باز نشود، روغن به جک نمیرسد.
شیر فشارشکن نیز نقش محافظ مدار را دارد. اگر این شیر روی فشار بسیار پایین تنظیم شده باشد یا بهدلیل آلودگی باز مانده باشد، روغن بهجای ایجاد فشار لازم به مخزن برمیگردد.
نشانههای ایراد شیر هیدرولیک
- جک بالا نمیرود، اما پمپ کار میکند.
- با نگه داشتن اهرم، صدای جریان روغن شنیده میشود.
- جک در میانه مسیر متوقف میشود.
- اتاق در ارتفاع ثابت نمیماند.
- اهرم شیر سفت شده یا به حالت اولیه برنمیگردد.
- روغن بهسرعت داغ میشود.
افزایش خودسرانه فشار شیر فشارشکن برای بالا بردن بار خطرناک است. فشار بیش از حد میتواند باعث ترکیدن شلنگ، آسیب جک یا خرابی پمپ شود.
در صورت نیاز به تعویض قطعه، مدل شیر باید از نظر فشار، دبی، نوع کنترل و تعداد مسیرها با سیستم هماهنگ باشد.
۸. نشتی روغن در شلنگها و اتصالات
نشتی خارجی باعث کاهش سطح روغن و افت عملکرد سیستم میشود. نشتی ممکن است از شلنگ ترکخورده، پرس نامناسب، اتصال شل، اورینگ خراب یا بدنه پمپ و شیر ایجاد شود.
گاهی نشتی بسیار کوچک است و فقط هنگام قرار گرفتن مدار تحت فشار دیده میشود. همچنین ممکن است روغن روی شاسی پخش شود و محل اصلی نشتی بهراحتی قابل تشخیص نباشد.
بخشهایی که باید بررسی شوند
- شلنگ فشار خروجی پمپ
- شلنگ مکش
- اتصالات شیر
- محل اتصال شلنگ به جک
- بدنه پمپ
- شافت پمپ
- کف مخزن روغن
- آببندهای جک
برای پیدا کردن نشتی هرگز دست خود را مقابل شلنگ یا اتصال تحت فشار قرار ندهید. روغن پرفشار میتواند وارد پوست شود و آسیب جدی ایجاد کند.
پیش از باز کردن هر اتصال، جک را در وضعیت ایمن قرار دهید و فشار مدار را کاملاً تخلیه کنید.
۹. خرابی داخلی جک یا وجود بار و مانع مکانیکی
اگر پمپ و شیر سالم باشند، ممکن است مشکل از خود جک یا بخش مکانیکی کمپرسی باشد. خرابی پکینگ، کاسهنمد، پیستون، لولههای تلسکوپی یا تابداشتگی جک میتواند مانع حرکت آن شود.
نشتی داخلی جک همیشه از بیرون قابل مشاهده نیست. در این حالت روغن درون جک از یک بخش به بخش دیگر عبور میکند و فشار لازم برای بالا بردن اتاق ایجاد نمیشود.
نشانههای خرابی جک
- جک تا نقطه مشخصی بالا میرود و متوقف میشود.
- اتاق پس از بالا رفتن بهآرامی پایین میآید.
- جک زیر بار قدرت ندارد.
- مراحل جک کج یا نامنظم باز میشوند.
- روی لولههای جک خط، خوردگی یا نشتی دیده میشود.
- هنگام حرکت صدای ضربه یا گیر مکانیکی شنیده میشود.
بارگیری بیش از ظرفیت، توزیع نامناسب بار، چسبیدن محموله به کف اتاق یا قرار گرفتن خودرو روی سطح شیبدار نیز میتواند مانع بالا رفتن جک شود.
اگر اتاق یا لولاها گیر کرده باشند، فشار بیشتر دادن به سیستم ممکن است باعث خم شدن جک یا آسیب شاسی شود.
ترتیب صحیح عیبیابی جک کمپرسی
برای جلوگیری از تعویض غیرضروری قطعات، بهتر است بررسیها از سادهترین موارد شروع شوند:
- خودرو را روی سطح صاف و ایمن متوقف کنید.
- مقدار و وضعیت روغن مخزن را بررسی کنید.
- نشتی شلنگها، اتصالات و جک را کنترل کنید.
- از درگیر شدن کامل بغلگیربکس مطمئن شوید.
- چرخش شافت و پمپ را بررسی کنید.
- صافی، فیلتر و خط مکش را کنترل کنید.
- وجود هوا در روغن را بررسی کنید.
- عملکرد شیر کنترل و فشارشکن را آزمایش کنید.
- فشار و دبی خروجی پمپ را اندازهگیری کنید.
- در آخر، جک و اجزای مکانیکی کمپرسی را بررسی کنید.
این ترتیب کمک میکند پیش از باز کردن پمپ و جک، مشکلات سادهتر و کمهزینهتر شناسایی شوند.
چرا جک بدون بار بالا میرود ولی با بار بالا نمیرود؟
این حالت معمولاً نشان میدهد سیستم هنوز مقداری جریان تولید میکند، اما توان ایجاد فشار کافی را ندارد.
دلایل احتمالی عبارتاند از:
- فرسودگی داخلی پمپ
- تنظیم پایین شیر فشارشکن
- نشتی داخلی جک
- روغن بسیار رقیق
- گرفتگی مسیر مکش
- بار بیش از ظرفیت
- نامناسب بودن پمپ برای حجم و نوع جک
برای تشخیص دقیق، باید فشار مدار هنگام بالا بردن بار اندازهگیری شود. اگر فشار به حد تنظیمی نمیرسد، مشکل میتواند از پمپ یا نشتی داخلی باشد. اگر فشار بیش از حد افزایش پیدا میکند اما جک حرکت ندارد، احتمال گیر مکانیکی یا اضافهبار بیشتر است.
آیا افزایش دور موتور مشکل جک را حل میکند؟
افزایش محدود دور موتور ممکن است دبی پمپ را بیشتر کرده و جک را سریعتر حرکت دهد، اما راهحل خرابی سیستم نیست.
اگر مسیر مکش مسدود باشد یا پمپ فرسوده شده باشد، افزایش دور موتور میتواند صدای پمپ، کاویتاسیون و حرارت روغن را بیشتر کند. همچنین عبور پمپ از دور مجاز ممکن است به شافت و قطعات داخلی آسیب برساند.
بهتر است سیستم در دور کاری توصیهشده آزمایش شود و علت افت قدرت بهصورت اصولی پیدا شود.
چه زمانی باید پمپ کمپرسی تعویض شود؟
تعویض پمپ زمانی منطقی است که پس از بررسی روغن، فیلتر، خط مکش، شیر، PTO و جک مشخص شود پمپ نمیتواند دبی یا فشار استاندارد را تولید کند.
پیش از خرید پمپ جدید، اطلاعات زیر را آماده کنید:
- مدل خودرو و گیربکس
- نوع بغلگیربکس
- عکس پلاک پمپ قدیمی
- جهت گردش پمپ
- نوع شافت و فلنج
- لیتراژ پمپ
- فشار کاری
- نوع جک و کاربری کمپرسی
انتخاب پمپ فقط بر اساس ظاهر یا عبارت «پمپ قویتر» ممکن است باعث ناسازگاری با PTO، شیر و مدار شود.
جمعبندی
علت بالا نرفتن جک کمپرسی میتواند از یک مشکل ساده مانند کمبود روغن تا خرابی پمپ، شیر یا جک متفاوت باشد. مهمترین دلایل شامل پایین بودن سطح روغن، درگیر نشدن PTO یا بغلگیربکس، وجود هوا در مدار، گرفتگی فیلتر، استفاده از روغن نامناسب، ضعف پمپ، خرابی شیر هیدرولیک، نشتی اتصالات و ایراد داخلی جک هستند.
برای عیبیابی صحیح، ابتدا موارد ساده و قابل مشاهده مانند سطح روغن، نشتیها، وضعیت شلنگها و عملکرد PTO را بررسی کنید و سپس به سراغ اندازهگیری فشار و دبی سیستم بروید. تعویض مستقیم پمپ بدون آزمایش سایر اجزای مدار ممکن است هزینه اضافی ایجاد کند و مشکل اصلی را نیز برطرف نکند.
