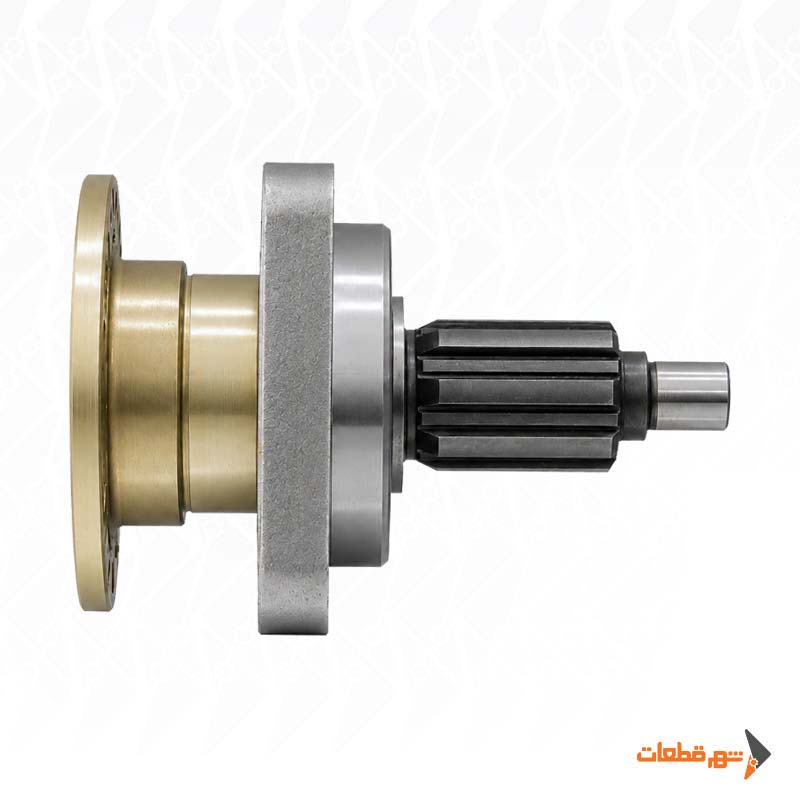

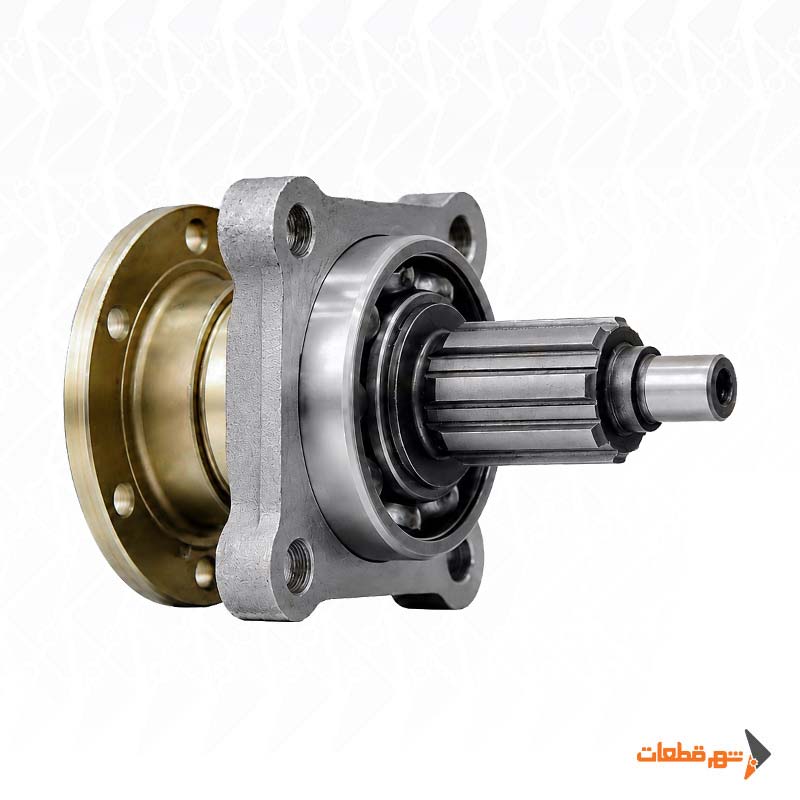

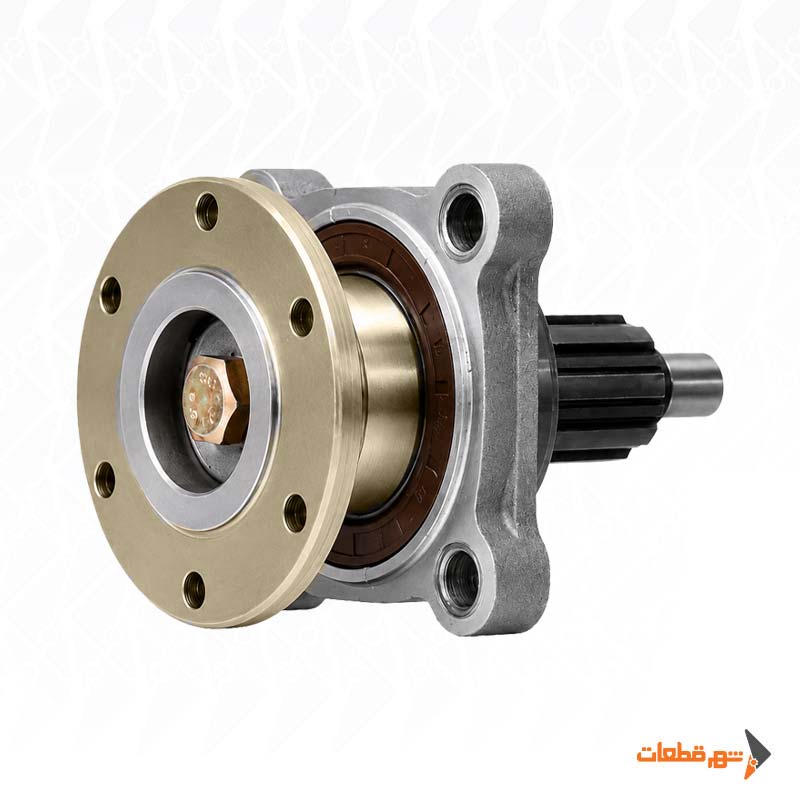

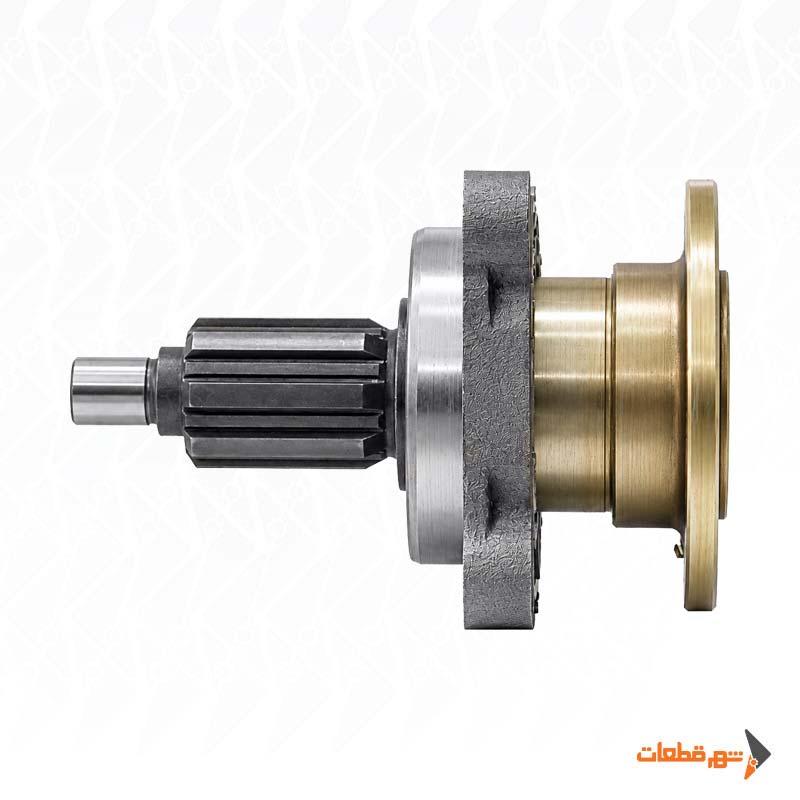

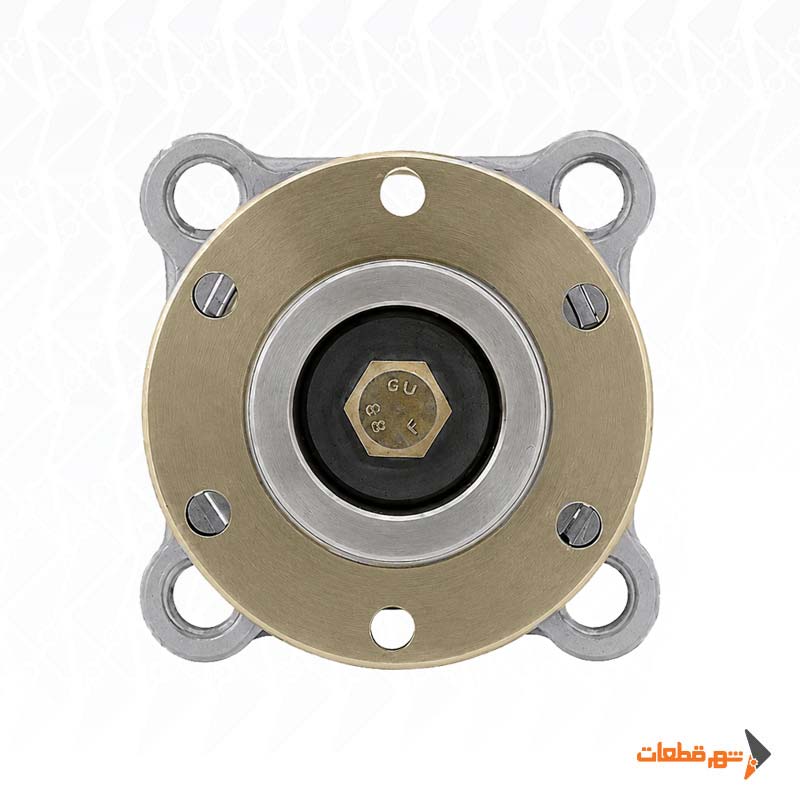

آداپتور PTO فلنچ دار پشت گیربکس ZF یک واسطه مکانیکی برای اتصال خروجی PTO به پمپ هیدرولیک است. این قطعه بین پشت گیربکس و پمپ قرار می‌گیرد و علاوه بر ایجاد اتصال مکانیکی صحیح، وظیفه هم‌محور نگه‌داشتن شافت PTO و شافت ورودی پمپ را بر عهده دارد.

این محصول با برند ZF آلمان و ساختار ترکیبی آلومینیوم و فولاد برای سیستم‌های هیدرولیکی خودروهای سنگین مورد استفاده قرار می‌گیرد. در نسخه‌های متناسب، سمت پمپ می‌تواند دارای اتصال ISO چهارپیچ و هزارخار مطابق استاندارد DIN باشد. در زمان خرید آداپتور PTO فلنچ دار پشت گیربکس ZF صرفاً شکل ظاهری قطعه نباید معیار انتخاب قرار گیرد. فاصله پیچ‌ها، نوع فلنج، قطر پایلوت، تعداد و ابعاد هزارخار و طول درگیری شافت باید با PTO و پمپ هیدرولیک تطبیق داشته باشند.

جدول مشخصات فنی آداپتور PTO فلنچ دار پشت گیربکس ZF

نکته فنی: آداپتورهای PTO ZF در ابعاد و استانداردهای مختلف تولید می‌شوند. بنابراین قطر پایلوت، فاصله پیچ‌ها، طول شافت و مشخصات هزارخار باید براساس کد دقیق PTO و پمپ تعیین شوند.

وظیفه آداپتورPTO فلنچ دار پشت گیربکس چیست؟

وظیفه این قطعه فقط نگه‌داشتن پمپ روی PTO نیست. آداپتور باید شافت خروجی پشت گیربکس و شافت ورودی پمپ را در یک محور دقیق قرار دهد تا گشتاور بدون ایجاد بار جانبی منتقل شود.

مسیر انتقال توان به‌صورت کلی به شکل زیر است:

گیربکس → PTO → آداپتور PTO فلنچ دار → پمپ هیدرولیک

در این مسیر آداپتور PTO فلنچ دار نباید نسبت تبدیل ایجاد کند. به همین دلیل در مدل‌های مستقیم، سرعت ورودی آداپتور و سرعت خروجی آن از نظر مکانیکی یکسان است و قطعه صرفاً نقش واسط اتصال و انتقال گشتاور را دارد.

اهمیت هم‌محوریPTO و پمپ

یکی از مهم‌ترین نکات فنی در نصب آداپتور PTO فلنچ دار ، Concentricity یا هم‌محوری است.

اگر شافت پمپ نسبت به محور PTO انحراف داشته باشد، هنگام چرخش بار شعاعی اضافی روی بلبرینگ و شافت پمپ ایجاد می‌شود. این مشکل ممکن است در ابتدا فقط با لرزش یا صدای کم دیده شود اما در ادامه باعث خرابی مکانیکی شود.

علائم نصب نامناسب می‌توانند شامل موارد زیر باشند:

• لرزش پمپ
• صدای غیرعادی در دور بالا
• داغ‌شدن محل اتصال
• خرابی بلبرینگ پمپ
• خوردگی هزارخار
• نشتی از کاسه‌نمد شافت
• شکستن کوپلینگ یا شافت

به همین دلیل در خرید آداپتور PTO فلنچ دار باید ابعاد دقیق اتصال به اندازه جنس و ظاهر قطعه اهمیت داده شود.

متریال آلومینیوم و فولاد

در ساخت این مجموعه از آلومینیوم و فولاد استفاده می‌شود. بخش پوسته یا هوزینگ آداپتور می‌تواند از آلومینیوم ساخته شود تا وزن مجموعه کاهش پیدا کند و در عین حال استحکام مناسبی برای نگه‌داشتن پمپ داشته باشد.

اما قسمت‌هایی که مستقیماً گشتاور را انتقال می‌دهند، مانند شافت یا هزارخار، به مقاومت مکانیکی و سایشی بیشتری نیاز دارند و معمولاً از فولاد ساخته می‌شوند.

به همین دلیل عبارت دقیق‌تر برای مشخصات این محصول:

متریال مجموعه: آلومینیوم / فولاد

است.

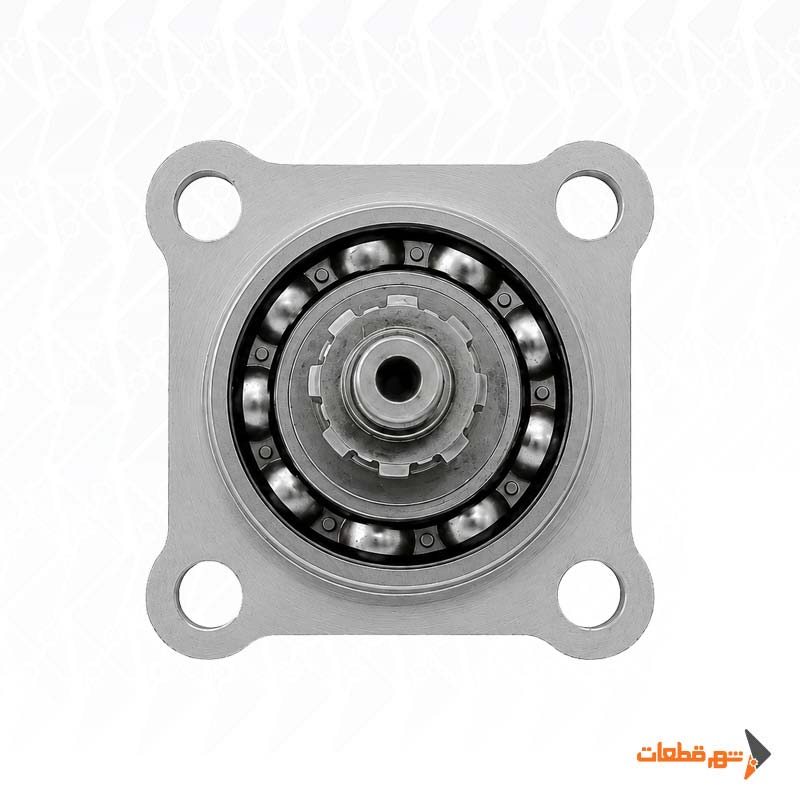

اتصال ISO چهارپیچ

در برخی نسخه‌ها، سمت پمپ آداپتور دارای استاندارد ISO چهارپیچ است. این نوع اتصال امکان نصب مستقیم پمپ هیدرولیک سازگار را فراهم می‌کند. با این حال، چهارپیچ بودن به‌تنهایی نشانه سازگاری نیست.

قبل از نصب باید موارد زیر کنترل شوند:

• فاصله مرکز پیچ‌ها
• قطر پایلوت پمپ
• قطر پایلوت آداپتور
• نوع هزارخار
• تعداد خار
• قطر شافت
• طول شافت
• عمق درگیری

اگر شافت بیش از حد بلند باشد ممکن است به انتهای کوپلینگ فشار وارد کند و اگر کوتاه باشد، سطح درگیری هزارخار کافی نخواهد بود.

استاندارد DIN 5462

در برخی اتصالات PTO و پمپ هیدرولیک ZF از استاندارد DIN 5462 استفاده می‌شود.

این استاندارد مربوط به مشخصات هندسی هزارخار است. هنگام انتخاب آداپتور PTO فلنچ دار باید دقیقاً مشخص شود PTO و پمپ چه نوع هزارخاری دارند.

دو قطعه ممکن است هر دو با عنوان DIN معرفی شوند اما تعداد خار یا قطر آن‌ها متفاوت باشد.

بنابراین قبل از سفارش، کد پمپ یا اندازه واقعی هزارخار باید بررسی شود.

آیا آداپتور PTO فلنچ دار نسبت تبدیل دارد؟

در آداپتور PTO فلنچ دار مکانیکی ساده، خیر.

این قطعه در حالت معمول فقط اتصال مکانیکی بین PTO و پمپ را برقرار می‌کند و مجموعه دنده برای افزایش یا کاهش دور ندارد.

بنابراین اگر پمپ پس از نصب آداپتور PTO فلنچ دار دور بیشتری یا کمتری دریافت می‌کند، باید نسبت خود PTO و گیربکس بررسی شود.

این موضوع باعث می‌شود آداپتور PTO فلنچ دار با قطعاتی مانند دور زیادکن یا گیربکس افزاینده دور اشتباه نشود.

انتخاب آداپتور PTO فلنچ دار متناسب با پمپ

در سیستم هیدرولیکی، پمپ ممکن است از نظر حجم و فشار مناسب باشد اما به دلیل استاندارد مکانیکی متفاوت مستقیماً روی PTO نصب نشود.

در این شرایط آداپتور PTO فلنچ دار وظیفه ایجاد سازگاری مکانیکی بین دو مجموعه را بر عهده دارد.

برای انتخاب صحیح باید سه گروه مشخصات بررسی شوند:

سمت PTO: فلنج، پایلوت و شافت خروجی.

سمت آداپتور PTO فلنچ دار : نوع ورودی و خروجی.

سمت پمپ: فلنج، هزارخار و عمق شافت.

هر سه بخش باید با یکدیگر هماهنگ باشند.

علائم خرابی آداپتور PTO فلنچ دار پشت گیربکس

خود پوسته آداپتور PTO فلنچ دار معمولاً قطعه ساده‌ای است، اما خرابی در شافت، هزارخار یا محل‌های اتصال می‌تواند عملکرد سیستم را مختل کند.

مهم‌ترین علائم عبارت‌اند از:

• لقی بین PTO و پمپ
• صدای تقه هنگام شروع کار
• خوردگی هزارخار
• لرزش پمپ
• ترک در پوسته یا پایه
• شل‌شدن پیچ‌ها
• نشتی از قسمت شافت پمپ
• افزایش صدای سیستم زیر بار

اگر هزارخار آسیب دیده باشد، فقط تعویض آداپتور PTO فلنچ دار کافی نیست و شافت PTO و پمپ نیز باید بررسی شوند.

نکات مهم هنگام خرید آداپتور PTO فلنچ دار پشت گیربکس ZF

برای انتخاب دقیق آداپتور PTO و تجهیزات مرتبط از مجموعه شهر قطعات، بهتر است قبل از سفارش، مشخصات کامل گیربکس، PTO و پمپ هیدرولیک بررسی شود تا قطعه انتخابی بدون مشکل روی سیستم نصب و عملکرد صحیحی داشته باشد.

در انتخاب محصولات پشت گیربکس و محصولات بغل گیربکس، اطلاعات مهم موردنیاز شامل موارد زیر است:

• مدل کامل PTO
• مدل گیربکس ZF
• کد و مشخصات پمپ هیدرولیک
• استاندارد اتصال پمپ
• تعداد و ابعاد هزارخار
• قطر پایلوت
• فاصله پیچ‌های نصب
• طول شافت
• جهت دوران خروجی
• فضای موجود برای نصب پمپ

پس از نصب، پمپ باید بدون هیچ‌گونه فشار یا تنش اضافی روی آداپتور قرار بگیرد. استفاده از پیچ‌ها برای کشیدن پمپ به سمت آداپتور در شرایطی که شافت یا پایلوت به‌درستی در محل خود قرار نگرفته باشد، روش صحیحی نیست و می‌تواند باعث آسیب به شافت، هزارخار و بلبرینگ‌های مجموعه شود.

در شهر قطعات، انتخاب صحیح محصولات پشت گیربکس و محصولات بغل گیربکس براساس مشخصات واقعی گیربکس، نوع اتصال PTO و نیاز سیستم هیدرولیک انجام می‌شود.

برای استعلام دقیق آداپتور یا قطعات مرتبط، می‌توانید تصاویر PTO، پمپ، محل نصب و مشخصات گیربکس را ارسال کنید تا تطبیق فنی قبل از سفارش انجام شود.
