خرید ساندویچ PTO انجین فلایویل GD447

کد محصول شهر قطعات: AT37-311A

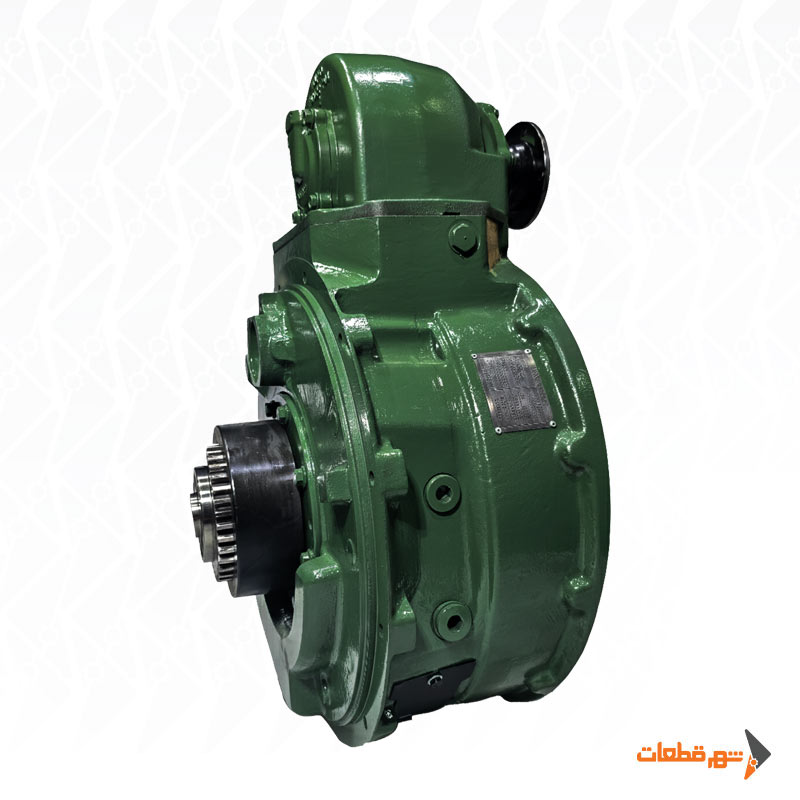

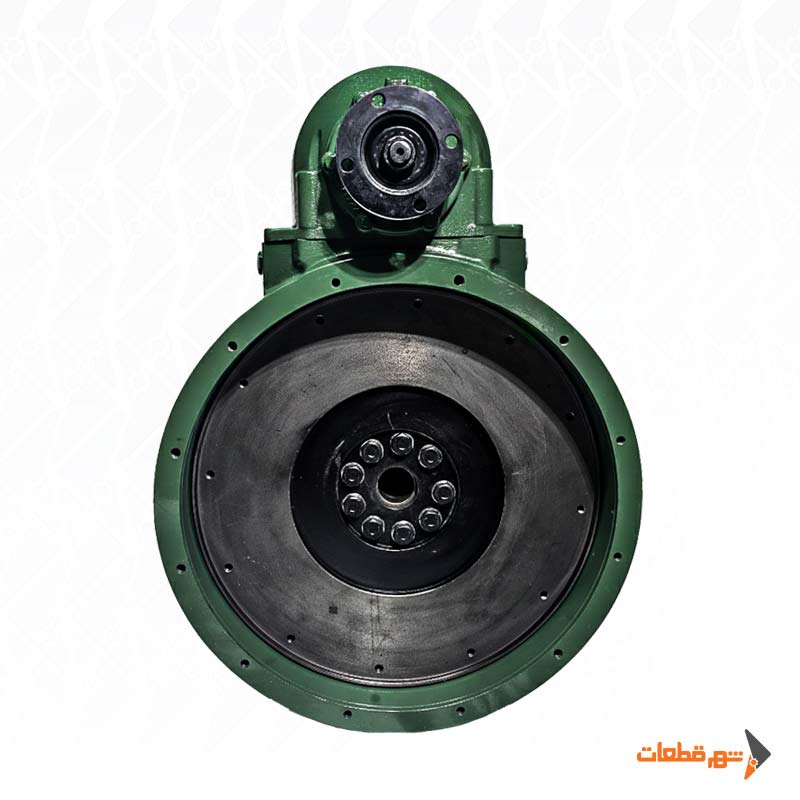

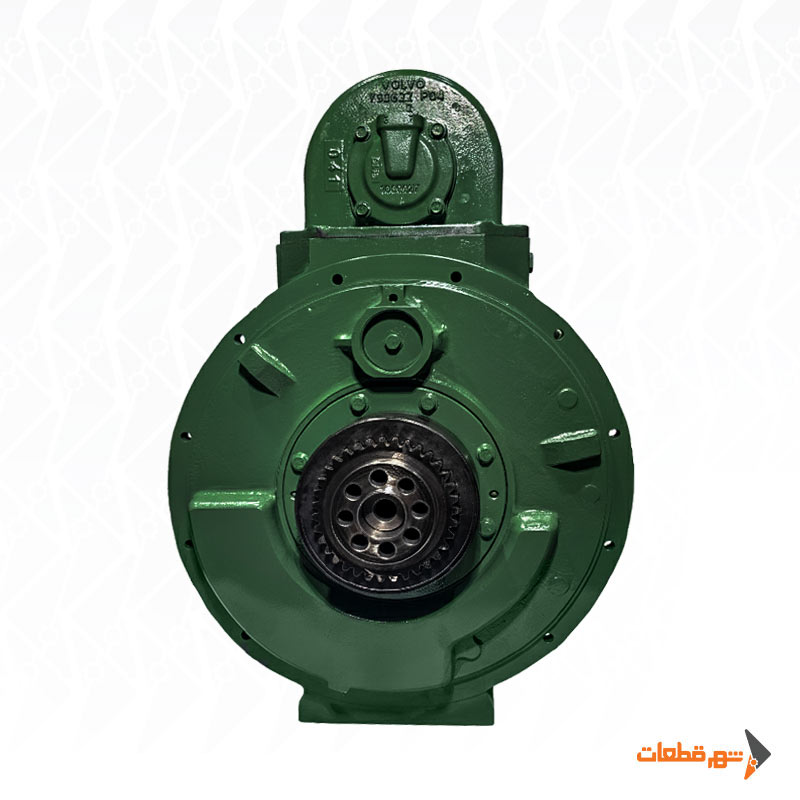

ساندویچ PTO انجین فلایویل GD447 یک مجموعه انتقال توان مکانیکی از سمت موتور است که برای انتقال نیروی موتور به تجهیزات جانبی مانند پمپ‌های هیدرولیک و پمپ‌های مورد استفاده در خودروهای کاربری طراحی می‌شود. این نوع مجموعه با PTOهای جانبی نصب‌شده روی گیربکس تفاوت دارد؛ زیرا محل دریافت توان آن در ناحیه Engine / Flywheel قرار می‌گیرد.

مدل GD447 با برند اعلامی HAR دارای ساختاری متشکل از پوسته چدنی و اجزای انتقال قدرت فولادی است. این ترکیب متریال برای مجموعه‌ای که باید گشتاور را به‌صورت مکانیکی از موتور دریافت و به تجهیز بعدی منتقل کند اهمیت زیادی دارد.

کد داخلی این محصول در شهر قطعات AT37-311A است. هنگام خرید، علاوه بر مدل GD447 باید نحوه نصب، نوع اتصال به موتور، نوع خروجی و سازگاری آن با سیستم انتقال قدرت خودرو بررسی شود.

مشخصات فنی ساندویچ PTO انجین فلایویل GD447

ساندویچ PTO انجین فلایویل چیست؟

در بسیاری از خودروهای کاربری، نیاز است بخشی از توان تولیدشده توسط موتور به تجهیزی خارج از سیستم حرکت خودرو منتقل شود. این تجهیز می‌تواند پمپ هیدرولیک، پمپ آتش‌نشانی یا یک مجموعه مکانیکی دیگر باشد.

Engine Flywheel PTO یکی از روش‌های ایجاد این مسیر انتقال قدرت است. در این ساختار، توان از سمت موتور و مجموعه فلایویل دریافت شده و از طریق مکانیزم داخلی PTO به خروجی منتقل می‌شود.

به همین دلیل این مجموعه را نباید با PTOهای جانبی معمولی که مستقیماً روی پوسته گیربکس نصب می‌شوند یکسان در نظر گرفت.

عملکرد انجین فلایویل GD447

وظیفه اصلی GD447 ایجاد یک مسیر مکانیکی برای انتقال توان موتور به تجهیزات جانبی است.

پس از دریافت حرکت دورانی از مجموعه موتور، اجزای داخلی PTO شامل شفت و چرخ‌دنده‌ها توان را به خروجی منتقل می‌کنند. تجهیز بعدی بسته به طراحی خودرو می‌تواند از طریق فلنج، شفت یا یک سیستم انتقال واسط به مجموعه متصل شود.

عملکرد صحیح این سیستم وابسته به چند پارامتر اساسی است:

• دور ورودی
• نسبت تبدیل
• ظرفیت انتقال گشتاور
• جهت دوران
• نوع خروجی
• نحوه اتصال به Flywheel Housing

این مشخصات باید برای Variant واقعی GD447 بررسی شوند.

تفاوت Engine PTO با PTO گیربکسی

یکی از نکات مهم هنگام خرید ساندویچ PTO GD447، تشخیص ساختار آن از PTOهای معمول گیربکسی است. در PTO جانبی گیربکس، توان از یکی از چرخ‌دنده‌های داخل Transmission گرفته می‌شود. اما در Engine PTO یا Flywheel PTO مسیر دریافت توان به موتور و مجموعه فلایویل مرتبط است.

این تفاوت می‌تواند روی مواردی مانند:

نحوه نصب، دور ورودی، مسیر انتقال نیرو، فضای موردنیاز روی شاسی و نوع اتصال به تجهیزات جانبی

تأثیر مستقیم داشته باشد.

بنابراین نمی‌توان مشخصات یک PTO نصب‌شده روی گیربکس را برای انجین فلایویل GD447 استفاده کرد.

پوسته چدنی GD447

پوسته این محصول از چدن ساخته شده است.

در یک مجموعه Gear Driven، پوسته علاوه بر نگهداری اجزای داخلی، وظیفه حفظ موقعیت صحیح شفت‌ها و چرخ‌دنده‌ها را نیز برعهده دارد. به همین دلیل سلامت هندسی بدنه اهمیت زیادی دارد.

پیش از نصب، پوسته باید از نظر مواردی مانند: ترک، شکستگی، تاب‌برداشتگی، آسیب محل پیچ‌ها و سلامت سطوح اتصال بررسی شود.

وجود ترک یا تغییر شکل در پوسته می‌تواند هم‌راستایی داخلی مجموعه را مختل کرده و باعث افزایش صدا، لرزش یا سایش چرخ‌دنده‌ها شود.

اجزای انتقال قدرت فولادی

شفت و اجزای اصلی انتقال قدرت در این مجموعه از فولاد ساخته می‌شوند. این اجزا وظیفه دریافت و انتقال بار مکانیکی را دارند و در زمان کار تحت گشتاور و بارهای متغیر قرار می‌گیرند.

در بررسی یک مجموعه Engine PTO، وضعیت دندانه‌ها، شفت و سطوح درگیر اهمیت زیادی دارد. لب‌پریدگی دنده، خوردگی، سایش نامتقارن یا لقی غیرعادی می‌تواند نشانه خرابی یا کارکرد نامناسب مجموعه باشد.

گرید دقیق فولاد و نوع عملیات حرارتی GD447 از منابع در دسترس به‌طور قطعی تأیید نشده و بهتر است بدون دیتاشیت رسمی در مشخصات محصول درج نشود.

ساختار Gear Driven

GD447 در دسته سیستم‌های انتقال مکانیکی Gear Driven قرار می‌گیرد. در این نوع سیستم، چرخ‌دنده‌ها نقش اصلی را در انتقال حرکت و گشتاور بین ورودی و خروجی دارند. نسبت تعداد دندانه‌های داخلی نیز می‌تواند دور و گشتاور خروجی را نسبت به ورودی تغییر دهد.

اما چون Gear Ratio دقیق GD447 تأیید نشده است، نمی‌توان بدون بررسی دیتاشیت یا شمارش دقیق چرخ‌دنده‌ها درباره افزایش یا کاهش دور این مدل اظهار نظر کرد.

اهمیت نسبت تبدیل در GD447

نسبت تبدیل یکی از مهم‌ترین مشخصات یک Engine PTO است. اگر نسبت PTO با تجهیزی که قرار است به آن متصل شود هماهنگ نباشد، ممکن است پمپ یا تجهیز جانبی با دوری خارج از محدوده طراحی خود کار کند. برای مثال، در اتصال یک پمپ آتش‌نشانی باید دور موردنیاز پمپ با: دور موتور × نسبت انتقال Engine PTO × نسبت سایر اجزای خط انتقال مطابقت داشته باشد.

بنابراین تا زمانی که Ratio مدل GD447 تأیید نشده، محاسبه دور خروجی نباید بر اساس حدس انجام شود.

اهمیت ظرفیت گشتاور و توان

انتخاب PTO تنها بر اساس ابعاد یا محل نصب کافی نیست. مجموعه باید قادر باشد گشتاور و توان موردنیاز تجهیز متصل‌شده را در شرایط کاری واقعی انتقال دهد. اگر ظرفیت PTO کمتر از نیاز پمپ باشد، فشار مکانیکی روی شفت و چرخ‌دنده‌ها افزایش پیدا می‌کند.

برای همین، مقدار Torque و Power باید از دیتاشیت رسمی همین Variant استخراج شود. در حال حاضر برای GD447 عدد قابل اتکایی در دسترس نیست و درج عدد مربوط به مدل‌های مشابه می‌تواند باعث انتخاب اشتباه شود.

کاربرد انجین فلایویل GD447

این نوع PTO می‌تواند در سیستم‌هایی استفاده شود که نیاز به انتقال توان مستقیم یا مکانیکی از سمت موتور دارند.

کاربردهای متداول این رده از سیستم‌ها شامل:

• پمپ‌های هیدرولیک
• پمپ‌های آتش‌نشانی
• سیستم‌های صنعتی نصب‌شده روی خودرو
• تجهیزات توان‌بر خودروهای کاربری
• سیستم‌های انتقال قدرت مستقل از PTO جانبی گیربکس

است.

کاربرد نهایی باید بر اساس توان موردنیاز و سازگاری مکانیکی مجموعه تعیین شود.

استفاده در خودروهای آتش‌نشانی

در خودروهای آتش‌نشانی، پمپ اصلی می‌تواند توان زیادی از سیستم انتقال قدرت درخواست کند.

در چنین کاربردی استفاده از Engine PTO یا سایر سیستم‌های انتقال قدرت باید بر اساس مشخصات واقعی پمپ انجام شود.

قبل از اتصال GD447 به پمپ آتش‌نشانی باید حداقل موارد زیر مشخص شوند:

دور نامی پمپ، توان موردنیاز، گشتاور ورودی، جهت دوران، نوع فلنج و شرایط نصب.

همچنین اگر بین انجین PTO و پمپ از Cardan Shaft استفاده شود، زاویه گاردان، طول، بالانس و هم‌راستایی نیز باید کنترل شوند.

نوع خروجی GD447

نوع دقیق خروجی مدل GD447 از منابع فعلی به‌صورت قطعی مشخص نشده است.

این موضوع هنگام خرید اهمیت زیادی دارد، زیرا نوع فلنج یا شفت خروجی باید با مجموعه بعدی سیستم انتقال قدرت مطابقت داشته باشد.

بنابراین بهتر است قبل از سفارش موارد زیر با نمونه موجود مقایسه شوند:

• قطر فلنج
• تعداد و آرایش پیچ‌ها
• قطر پایلوت
• نوع شفت
• فاصله محل نصب
• جهت خروجی

تطبیق صرفاً بر اساس عنوان «GD447» بدون بررسی اتصال مکانیکی توصیه نمی‌شود.

بررسی هم‌راستایی سیستم انتقال قدرت

یکی از مهم‌ترین مسائل بعد از نصب Engine PTO، هم‌راستایی بین خروجی PTO و تجهیز بعدی است. اگر محور خروجی و پمپ یا گاردان در یک آرایش مکانیکی نامناسب قرار گیرند، بارهای اضافی می‌توانند به یاتاقان‌ها و شفت منتقل شوند.

نشانه‌هایی مانند:

لرزش، صدای غیرطبیعی، افزایش دما و سایش نامتقارن می‌توانند به ایراد در هم‌راستایی یا خط انتقال قدرت مربوط باشند.

نکات مهم هنگام خرید ساندویچ PTO انجین فلایویل GD447

قبل از خرید، صرفاً مدل GD447 را ملاک قرار ندهید.

بهتر است مشخصات زیر نیز بررسی شوند:

نوع موتور، Flywheel Housing، محل نصب، نوع خروجی، جهت دوران، نسبت تبدیل و نوع تجهیزی که قرار است به PTO متصل شود.

در صورت جایگزینی قطعه قبلی، مقایسه فیزیکی فلنج‌ها و نقاط نصب نیز اهمیت زیادی دارد.

بررسی قبل از نصب

پیش از نصب GD447، وضعیت پوسته چدنی، دندانه‌ها، شفت و محل‌های اتصال باید بررسی شود.

شفت باید بدون گیرکردگی و لقی غیرعادی بچرخد و دندانه‌ها نباید دارای لب‌پریدگی یا سایش شدید باشند.

پس از نصب نیز مجموعه بهتر است ابتدا بدون بار کامل بررسی شود تا مواردی مانند:

• صدای غیرعادی چرخ‌دنده
• لرزش
• لقی
• افزایش دما
• نشتی احتمالی
• درگیری نامناسب

پیش از قرار گرفتن سیستم زیر بار اصلی شناسایی شوند.
