برای انتخاب گاردان آتش نشانی، ابتدا باید مشخص شود فاصله میان محرک و پمپ هنگام کار ثابت میماند یا مجموعه به تغییر طول محوری نیاز دارد. گاردان دو سر ثابت و گاردان متحرک فقط دو ظاهر متفاوت نیستند و جایگزینی آنها بدون بررسی طراحی میتواند به فشار محوری، لرزش، سایش اتصالات یا مشکل نصب منجر شود. زاویه کاری، دور، گشتاور، طول نصب، نوع فلنج و حرکت شاسی یا پایهها نیز باید بررسی شوند. به همین دلیل، هیچکدام از این دو مدل را نمیتوان برای تمام خودروهای آتشنشانی بهتر دانست.
برای بررسی سازگاری، تصویر کامل گاردان، دو سر اتصال، طول در حالت نصب، قطر فلنج، تعداد و فاصله پیچها و مشخصات پمپ را برای کارشناسان فروش شهر قطعات ارسال کنید.
گاردان آتشنشانی ثابت بهتر است یا متحرک؟
اگر در طراحی مجموعه، فاصله مؤثر میان خروجی محرک و ورودی پمپ تغییر میکند، بخش کشویی باید این جابهجایی را در محدوده تعیینشده سازنده مدیریت کند.
اگر هر دو تجهیز روی سازهای صلب و با فاصله کنترلشده نصب شده باشند، گاردان دو سر ثابت ممکن است قابل بررسی باشد. تصمیم نهایی به نقشه نصب، حرکت نسبی تجهیزات، زاویه، دور، گشتاور، مشخصات فلنجها و دستور سازندگان وابسته است.
بنابراین انتخاب میان گاردان ثابت و متحرک نباید فقط براساس ظاهر قطعه قبلی یا نام خودرو انجام شود.
نقش گاردان در انتقال توان به پمپ آتشنشانی
گاردان توان مکانیکی را از منبع محرک، مانند PTO یا مجموعه انتقال قدرت، به ورودی پمپ آتشنشانی منتقل میکند. این قطعه تولیدکننده توان یا فشار آب نیست؛ بلکه گشتاور و دوران موجود را در محدوده طراحی خود انتقال میدهد. عملکرد نهایی پمپ به سرعت ورودی، توان در دسترس، شرایط مکش و سایر اجزای سامانه وابسته است.
چهارشاخهها امکان کار در زاویه را فراهم میکنند و لوله یا شافت، فاصله میان دو اتصال را پوشش میدهد. در برخی طراحیها، یک اتصال کشویی نیز تغییر طول ناشی از حرکت اجزا، خمش شاسی، واکنش گشتاور یا تغییر وضعیت نصب را مدیریت میکند.
برای آشنایی با ساختار عمومی این مجموعه میتوانید راهنمای گاردان ماشین سنگین را مطالعه کنید. مدلهای مرتبط نیز در صفحه انواع گاردان صنعتی قابل مشاهدهاند.
گاردان پمپ آتشنشانی ممکن است هنگامی فعال شود که خودرو متوقف است و پمپ با دور کاری مشخص فعالیت میکند. این شرایط، نیاز به کنترل حفاظ، پایهبندی، همراستایی و مسیر شافت را از بین نمیبرد. هر محور گردان در دسترس باید براساس طراحی ایمن مجموعه محافظت شود.
گاردان دو سر ثابت چیست؟
در اصطلاح بازار، گاردان دو سر ثابت معمولاً به مجموعهای گفته میشود که بخش کشویی قابلمشاهدهای برای تغییر طول ندارد و فاصله دو سر آن در مونتاژ ثابت است.
این نام به معنای ثابتبودن چهارشاخهها نیست. چهارشاخهها همچنان میتوانند تغییر زاویه محدود و پیشبینیشده در طراحی را ممکن کنند.
گاردان ثابت زمانی قابل بررسی است که:
- فاصله نصب هنگام کار تغییر مؤثری نداشته باشد؛
- پمپ و محرک روی پایههای صلب و مناسب نصب شده باشند؛
- دو سمت مجموعه همراستایی قابل قبول داشته باشند؛
- نصب گاردان بدون اعمال نیروی محوری امکانپذیر باشد؛
- طول، زاویه و ظرفیت گشتاور آن با کاربری هماهنگ باشد.
حتی در این شرایط نیز طول، فازبندی یوکها، زاویه مفاصل، دور بحرانی و ظرفیت گشتاور باید تأیید شوند.
اگر طول گاردان اشتباه باشد، بستن پیچها با کشیدن یا فشردن مجموعه راهحل قابل قبولی نیست. فشار ناشی از مونتاژ نامناسب میتواند به یاتاقان پمپ، خروجی PTO، چهارشاخه یا پایهها منتقل شود.
صفحه گاردان آتشنشانی دو سر ثابت برای مشاهده محصول مرتبط در دسترس است؛ اما انتخاب و سفارش باید پس از ثبت اندازههای واقعی و بررسی نوع اتصال انجام شود.
گاردان آتشنشانی متحرک یا کشویی چیست؟
گاردان متحرک دارای یک اتصال کشویی و هزارخار است که اجازه میدهد طول مؤثر مجموعه در محدوده طراحی تغییر کند و همزمان گشتاور نیز منتقل شود.
این حرکت برای جبران تغییر فاصله کنترلشده میان دو تجهیز طراحی شده است؛ نه برای پوشاندن خطای بزرگ جانمایی، ناهمراستایی یا خرابی پایهها.
در گاردان متحرک باید موارد زیر مشخص شوند:
- طول در حالت جمعشده؛
- طول در حالت نصب؛
- طول در حالت بازشده؛
- میزان درگیری هزارخار؛
- محدوده حرکت مجاز؛
- محل قرارگیری کشویی؛
- روش روانکاری و آببندی.
کارکرد نزدیک انتهای کورس، درگیری ناکافی خارها یا فشردهشدن کامل کشویی میتواند خطرناک باشد. وجود اتصال کشویی نیز نیاز به همراستایی، زاویه مناسب و بالانس دقیق را حذف نمیکند.
برخی کشوییها سرویسپذیر و دارای محل گریسکاری هستند؛ اما بعضی طراحیها آببندی شدهاند یا دستور نگهداری متفاوتی دارند. نوع روانکار و فاصله سرویس باید از دستور همان مجموعه گرفته شود. برنامه سرویس یک گاردان کامیون را نمیتوان بدون بررسی به گاردان پمپ آتشنشانی تعمیم داد.

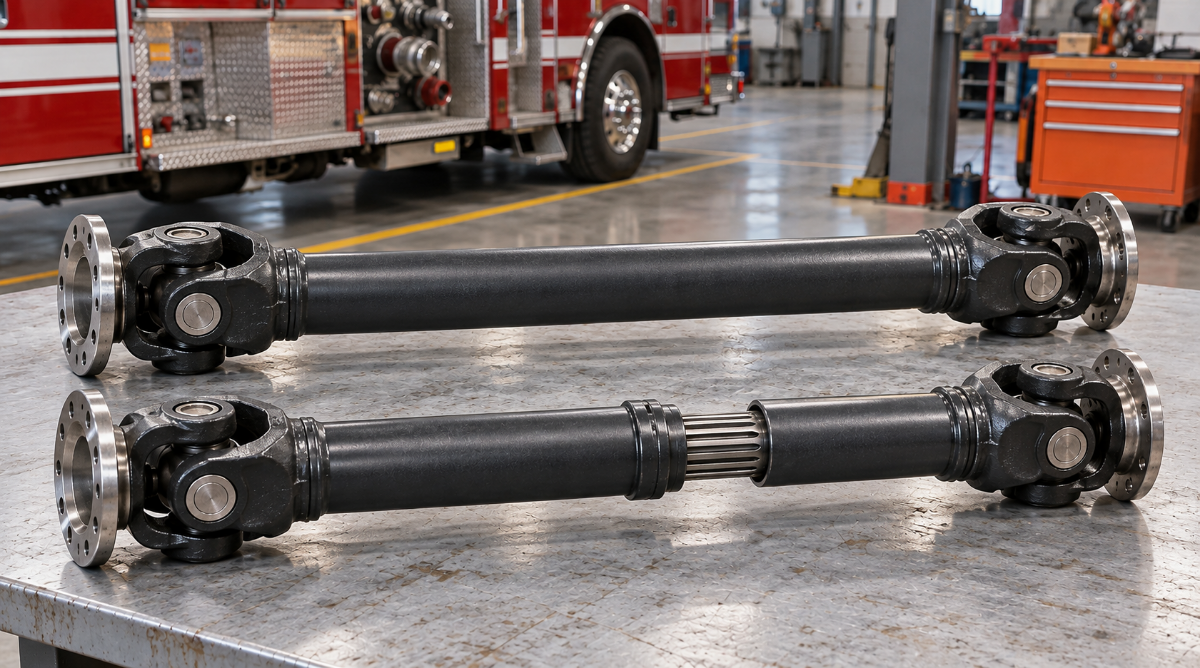

مقایسه گاردان ثابت و متحرک
|
معیار |
گاردان دو سر ثابت |
گاردان متحرک یا کشویی |
نکته انتخاب |
|
تغییر طول محوری |
معمولاً ندارد |
در محدوده طراحی دارد |
حرکت نسبی واقعی اندازهگیری شود |
|
روش تعیین طول |
فاصله نصب کنترلشده |
طول جمع، نصب و باز |
روش اندازهگیری سازنده ملاک است |
|
جبران خطای نصب |
برای جبران خطا طراحی نشده |
کشویی نیز جبرانکننده ناهمراستایی نیست |
پایهها و محورها باید اصلاح شوند |
|
اجزای نیازمند سرویس |
چهارشاخه و اتصالات |
چهارشاخه، اتصالات و کشویی |
سرویس براساس مدل انجام شود |
|
کاربرد قابل بررسی |
نصب صلب با فاصله ثابت |
نصب دارای تغییر فاصله کنترلشده |
انتخاب نهایی به نقشه وابسته است |
|
ریسک انتخاب اشتباه |
فشار محوری یا دشواری مونتاژ |
پایان کورس یا درگیری ناکافی خار |
طول کاری پیش از سفارش ثبت شود |
پس از اندازهگیری، عکس متر یا کولیس کنار نقاط مرجع، نمای روبهروی هر فلنج و تصویر کامل مسیر نصب را ارسال کنید. اعلام اندازه بدون مشخصکردن نقطه شروع و پایان قابل اتکا نیست.
چه زمانی به تغییر طول محوری نیاز داریم؟
حرکت موتور، گیربکس یا PTO روی پایهها، خمش شاسی، واکنش گشتاور و تغییر وضعیت زیر بار میتواند فاصله میان دو اتصال را تغییر دهد. در بعضی خودروهای آتشنشانی، پمپ و منبع محرک روی پایههای متفاوت قرار دارند؛ بنابراین رفتار آنها باید در شرایط واقعی بررسی شود.
نیاز به کشویی فقط از روی طول زیاد یا کوتاه گاردان مشخص نمیشود. حتی یک محور کوتاه ممکن است به حرکت محوری نیاز داشته باشد و یک گاردان بلندتر ممکن است در یک سازه صلب و کنترلشده استفاده شود.
نقشه سازنده خودرو یا کاربریساز و بررسی حرکت نسبی اجزا، مبنای تصمیم هستند. کشویی نباید جای پایه ضعیف، شاسی ترکخورده یا همراستایی نادرست را بگیرد. اگر تغییر فاصله خارج از طراحی رخ میدهد، علت مکانیکی باید پیش از سفارش یا ساخت گاردان جدید برطرف شود.
تأثیر زاویه، دور و گشتاور بر انتخاب گاردان
زاویه کاری هر چهارشاخه بر یکنواختی دوران و بار واردشده به مفصل اثر دارد. زاویه مجاز برای تمام گاردانها یکسان نیست و به سری چهارشاخه، دور، آرایش مفصلها و طراحی سازنده بستگی دارد. دو مفصل باید با فازبندی و زوایای مناسب کار کنند تا نوسان نامطلوب سرعت کاهش پیدا کند.
دور و طول گاردان بر رفتار دینامیکی و دور بحرانی شافت اثر میگذارند. قطر لوله، جنس، ضخامت، جرم اتصالات و کیفیت بالانس نیز در این موضوع مؤثرند. نمیتوان یک عدد عمومی را بهعنوان حداکثر دور تمام گاردانهای سفارشی اعلام کرد؛ مجموعه کامل باید توسط سازنده یا کارگاه تخصصی ارزیابی شود.
گشتاور موردنیاز از توان و سرعت پمپ تأثیر میگیرد و بارهای گذرا نیز باید در نظر گرفته شوند. استفاده از چهارشاخه بزرگتر بدون بررسی فلنج، شافت، PTO و پمپ، ظرفیت کل سامانه را تضمین نمیکند. فاصله نصب نیز باید از سطوح مرجع مشخص اندازهگیری شود؛ نه از لبههای دلخواه پوسته یا قطعات اطراف.
روش اندازهگیری طول و فلنج گاردان
پیش از اندازهگیری، خودرو باید خاموش و مهار شده و در وضعیت تعریفشده نصب قرار گرفته باشد. محور نباید در حال چرخش باشد و هیچ فردی نباید زیر بخش مهارنشده خودرو کار کند.
روش مرجع اندازهگیری را از سازنده یا کارگاه گاردان دریافت کنید. ممکن است یکی از موارد زیر بهعنوان مرجع درخواست شود:
- فاصله سطح فلنج تا سطح فلنج؛
- فاصله مرکز مفصل تا مرکز مفصل؛
- طول کلی قطعه؛
- طول در وضعیت نصب؛
- طول جمعشده و بازشده.
برای هر طرف گاردان، قطر بیرونی فلنج، قطر پایلوت، برجستگی یا فرورفتگی مرکز، تعداد سوراخها، قطر سوراخ و الگوی پیچها ثبت شود.
فقط گفتن «چهارپیچ» یا «فلنج بزرگ» برای خرید گاردان آتش نشانی کافی نیست. عکس روبهرو همراه خطکش و تصویر جانبی پایلوت میتواند خطای برداشت را کاهش دهد.
در مدل کشویی، طول در وضعیت نصب و فضای حرکت در هر دو جهت باید گزارش شود. در مدل ثابت نیز امکان جاگذاری و بیرونآوردن گاردان بدون واردکردن فشار بررسی شود.
اندازههای حدسی یا نمونهبرداری از خودروی مشابه جای اندازهگیری واقعی را نمیگیرند.
بررسی چهارشاخه، پایلوت و الگوی پیچها
چهارشاخه باید از نظر سری، عرض، قطر کاسهها، روش نگهداری و ظرفیت با یوک و نوع کاربری هماهنگ باشد. لقی، سفتی، خوردگی یا حرکت ناصاف چهارشاخه میتواند نشانه نیاز به بازدید باشد؛ اما تشخیص نهایی باید پس از جداسازی ایمن و اندازهگیری انجام شود. برای بررسی دقیقتر میتوانید مقاله علائم خرابی چهارشاخه گاردان را مطالعه کنید.
پایلوت فلنج به مرکزشدن اتصال کمک میکند و وظیفه آن نباید صرفاً به پیچها واگذار شود. اختلاف قطر یا عمق پایلوت ممکن است باعث خارجشدن اتصال از مرکز شود.
الگوی پیچ نیز فقط شامل تعداد پیچها نیست و موارد زیر را در بر میگیرد:
- تعداد سوراخها؛
- قطر دایره پیچ؛
- قطر سوراخها؛
- نوع نشیمن؛
- قطر و عمق پایلوت.
دو فلنج با تعداد پیچ برابر ممکن است کاملاً ناسازگار باشند. پیچ و مهرهها باید از نوع و رده توصیهشده همان اتصال باشند و با گشتاور درجشده در دستور سازنده بسته شوند. عدد عمومی یا تجربه نصب یک فلنج دیگر نباید به این مجموعه تعمیم داده شود.
اشتباهات رایج در خرید گاردان آتش نشانی
مهمترین اشتباهاتی که میتوانند باعث خرید قطعه نامناسب یا دوبارهکاری شوند عبارتاند از:
- بهتر دانستن عمومی مدل ثابت یا متحرک بدون بررسی حرکت نسبی؛
- اعلام طول بدون مشخصکردن نقاط مرجع و وضعیت نصب؛
- انتخاب فلنج فقط براساس تعداد پیچها؛
- نادیدهگرفتن قطر و عمق پایلوت؛
- استفاده از کشویی برای پوشاندن ناهمراستایی یا پایه ضعیف؛
- اندازهگیری گاردان آسیبدیده بهعنوان نمونه سالم؛
- بیتوجهی به دور، گشتاور، چرخه کاری و بارهای گذرا؛
- ساخت یا تغییر طول بدون بالانس تخصصی؛
- جوشکاری ترک یا جابهجاکردن وزنه بالانس به روش تجربی؛
- سفارش پیش از بررسی فضای حفاظ و دسترسی سرویس.
هنگام مقایسه قیمت گاردان آتش نشانی باید مشخصات فنی و متعلقات گزینهها یکسان باشند. مقایسه دو گاردان با طول، چهارشاخه، فلنج یا ظرفیت متفاوت، مقایسه دقیقی نیست.
نکات نصب، بالانس و ایمنی
سطوح فلنج باید تمیز و بدون پلیسه باشند و پایلوتها بدون فشار غیرعادی در محل خود قرار بگیرند. یوکها نیز باید در فاز تعیینشده مونتاژ شوند. پیچها باید با الگو و گشتاور مخصوص همان اتصال بسته شوند. پس از نصب نیز آزادی حرکت و نبود تداخل با شاسی، حفاظ یا تجهیزات مجاور بررسی شود.
بالانس گاردان یک فرایند تخصصی است. افزودن یا حذف وزنه، گرمکردن لوله یا صافکردن تجربی میتواند شرایط دینامیکی مجموعه را بدتر کند. اگر شافت خم شده، ترک دارد یا طول آن تغییر کرده است، ارزیابی و بالانس مجدد توسط کارگاه تخصصی ضروری است.
گاردان محرک پمپ در خودروی آتشنشانی باید حفاظ مناسبی داشته باشد تا احتمال تماس ناخواسته با محور در حال دوران کاهش یابد. پیش از بازدید، منبع توان باید غیرفعال و خودرو مهار شود و از راهاندازی ناخواسته جلوگیری گردد.
آزمایش اولیه نیز باید مطابق دستور سازنده و بدون حضور فرد در محدوده محور گردان انجام شود.
برای استعلام گاردان آتشنشانی چه اطلاعاتی ارسال کنیم؟
برای استعلام خرید یا ساخت گاردان، موارد زیر را آماده کنید:
- تصویر کامل گاردان و مسیر نصب؛
- عکس روبهروی هر دو سر اتصال؛
- طول فعلی همراه با نمایش دقیق نقاط مرجع؛
- طول در حالت نصب و فضای حرکت مدل متحرک؛
- قطر فلنج، پایلوت و سوراخها؛
- تعداد پیچ و فاصله یا دایره آنها؛
- مشخصات چهارشاخه و روش نگهداری کاسهها؛
- مدل و پلاک پمپ و منبع محرک؛
- دور و گشتاور موردنیاز از یک سند معتبر؛
- شرح کاربری، چرخه کار و علت تعویض.
درخواست قیمت گاردان آتش نشانی بدون این اطلاعات ممکن است باعث مقایسه قطعات غیرهمسان شود. قیمت و موجودی نیز باید پس از شناسایی دقیق مدل مناسب استعلام شود.
سؤالات متداول درباره گاردان آتشنشانی
گاردان دو سر ثابت بهتر است یا متحرک؟
هیچکدام بهصورت عمومی بهتر نیستند. مدل مناسب به حرکت نسبی دو تجهیز، طول نصب، زاویه، دور، گشتاور و روش مونتاژ وابسته است. نقشه مجموعه و دستور سازنده باید نوع اتصال را تعیین کند.
گاردان متحرک چه کاری انجام میدهد؟
بخش کشویی امکان تغییر کنترلشده طول محوری را همزمان با انتقال گشتاور فراهم میکند. این قابلیت برای جبران حرکت طراحیشده اجزاست و نباید برای پوشاندن ناهمراستایی، پایه معیوب یا خطای زیاد در طول استفاده شود.
آیا میتوان گاردان ثابت را با مدل کشویی جایگزین کرد؟
فقط پس از بررسی فنی. تغییر نوع گاردان میتواند طول، جرم، بالانس، زاویه مفصلها و فضای نصب را تغییر دهد. فلنجها، ظرفیت، دور و محدوده حرکت نیز باید با پمپ و محرک تطبیق داده شوند.
طول گاردان آتشنشانی را از کجا اندازه بگیریم؟
نقاط مرجع باید توسط سازنده یا کارگاه گاردان مشخص شوند. ممکن است سطح فلنجها یا مرکز مفصلها ملاک باشد. تصویر نحوه اندازهگیری و وضعیت نصب را همراه عدد ارسال کنید تا برداشت دوپهلو ایجاد نشود.
آیا تعداد پیچ فلنج برای سفارش کافی است؟
خیر. قطر فلنج، پایلوت، دایره پیچ، قطر سوراخ، نوع نشیمن و ابعاد چهارشاخه نیز لازماند. دو فلنج با تعداد پیچ یکسان ممکن است با یکدیگر سازگار نباشند.
علت لرزش گاردان پمپ آتشنشانی چیست؟
ناهمراستایی، زاویه یا فاز نامناسب، بالانس نبودن، خرابی چهارشاخه، لقی فلنج، خمیدگی شافت و ایراد پایهها از علتهای قابل بررسی هستند. منشأ لرزش بدون بازدید و اندازهگیری قطعی نیست.
آیا هر گاردان آتشنشانی به گریسکاری نیاز دارد؟
خیر. بعضی چهارشاخهها و کشوییها سرویسپذیر و برخی دیگر آببندیشدهاند. نوع روانکار، محل تزریق و دوره سرویس باید از دستور همان مدل گرفته شود. استفاده از گریس نامناسب میتواند مشکل ایجاد کند.
جمعبندی و راهنمای خرید
انتخاب گاردان آتش نشانی فقط با مشخصکردن ثابت یا متحرک بودن آن تمام نمیشود. حرکت نسبی، طول و زاویه نصب، دور، گشتاور، چهارشاخه، پایلوت و الگوی پیچ باید در کنار یکدیگر بررسی شوند.
گاردان دو سر ثابت برای یک آرایش صلب و کنترلشده قابل بررسی است. گاردان متحرک نیز فقط در محدوده طراحی میتواند تغییر طول محوری را مدیریت کند.
برای خرید گاردان آتش نشانی، تصویر کامل قطعه، دو سر اتصال، طول در حالت نصب، قطر فلنج، تعداد و فاصله پیچها، مشخصات چهارشاخه و پلاک پمپ را برای کارشناسان فروش شهر قطعات ارسال کنید. امکان تأمین یا ساخت مدل سازگار پس از کنترل اندازهها و شرایط کار ارزیابی میشود.
اگر گاردان قبلی آسیب دیده است، علت خرابی، وضعیت پایهها و همراستایی را پیش از نصب قطعه جدید بررسی کنید تا همان مشکل در مجموعه جایگزین تکرار نشود.
