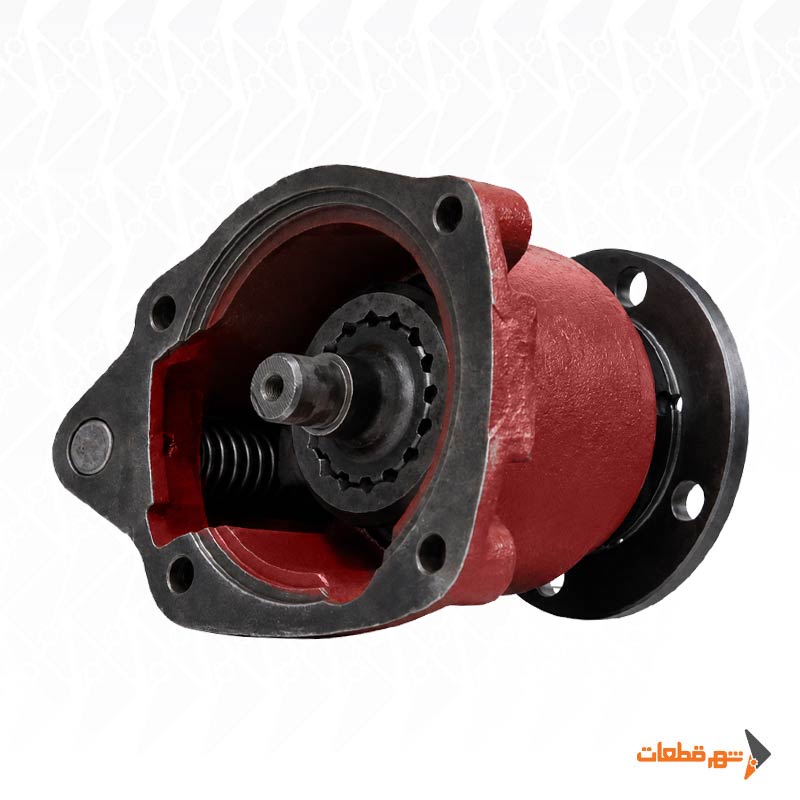

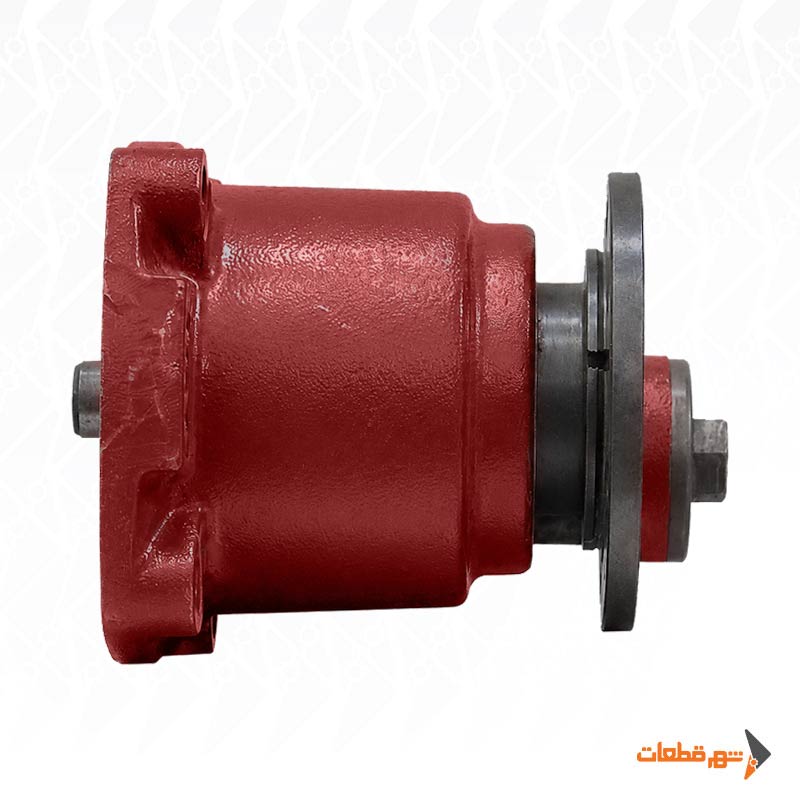

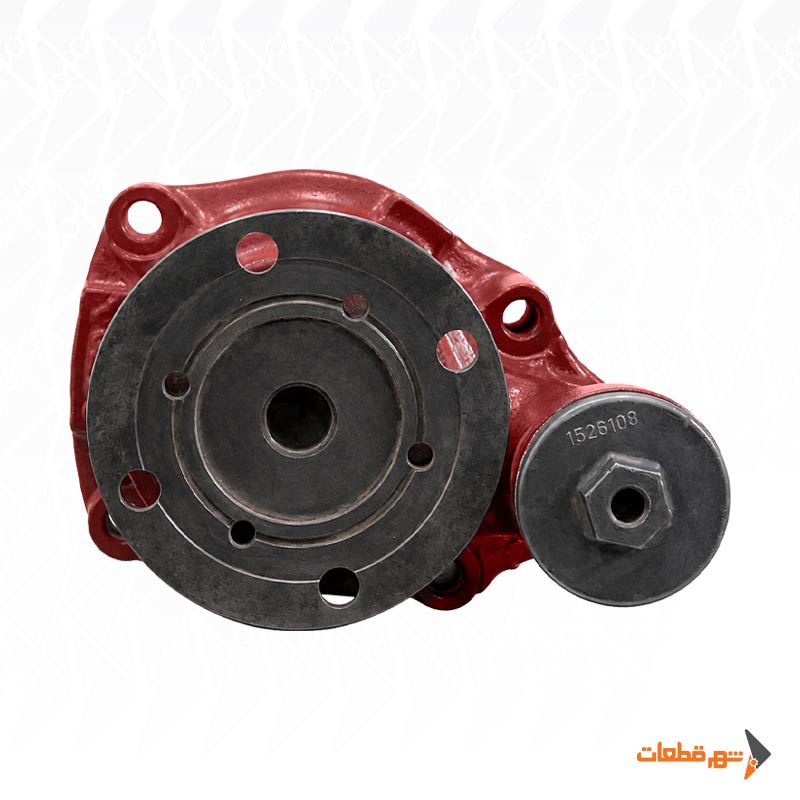

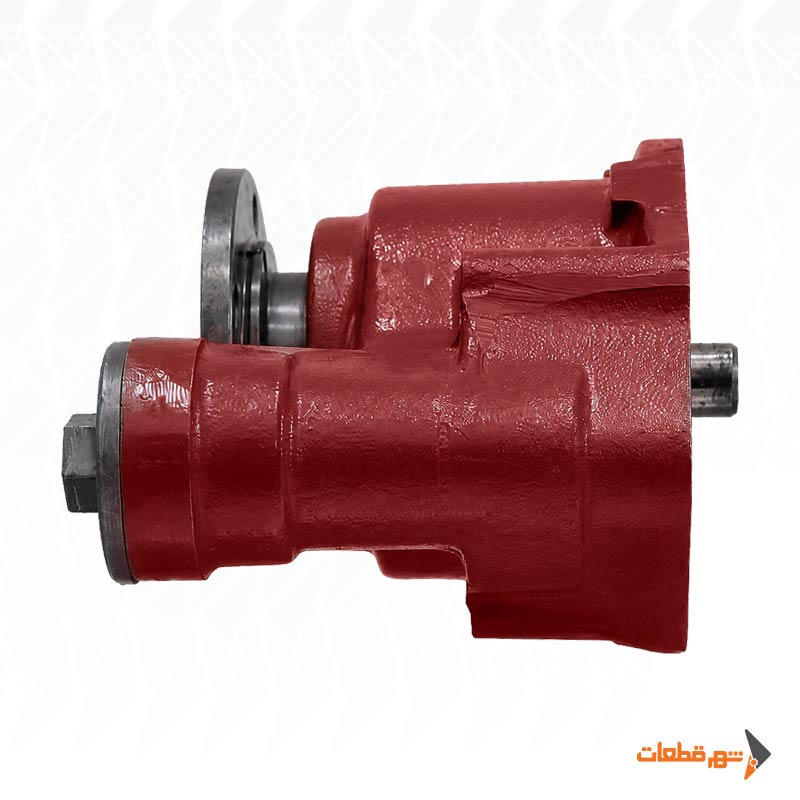

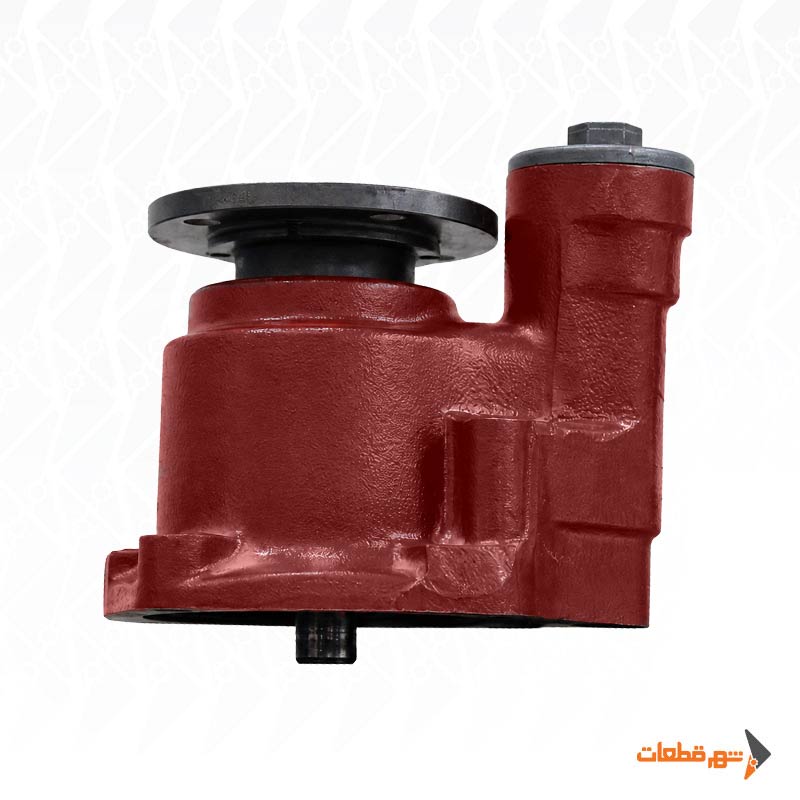

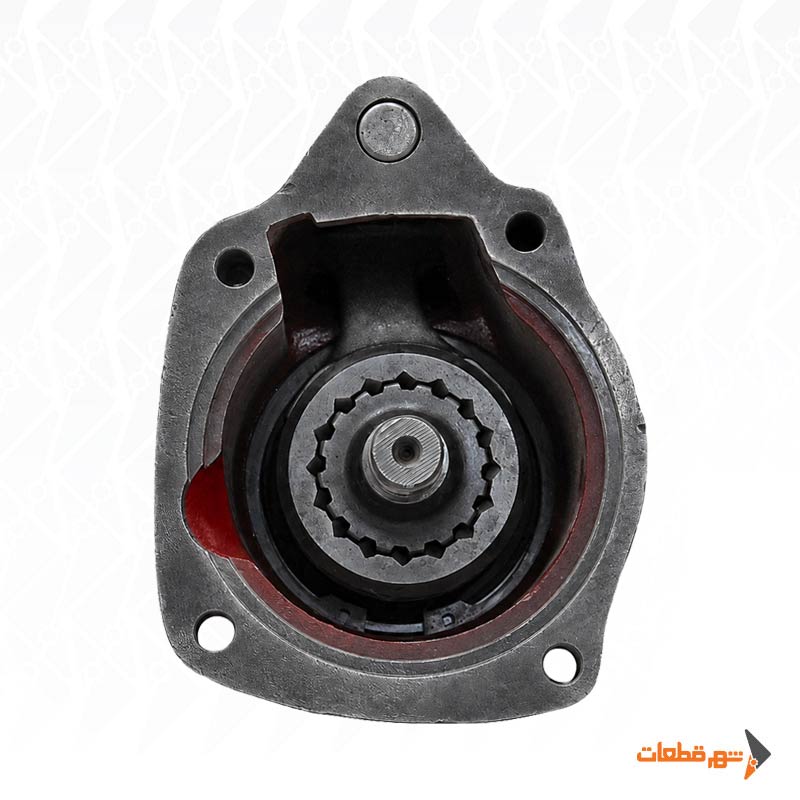

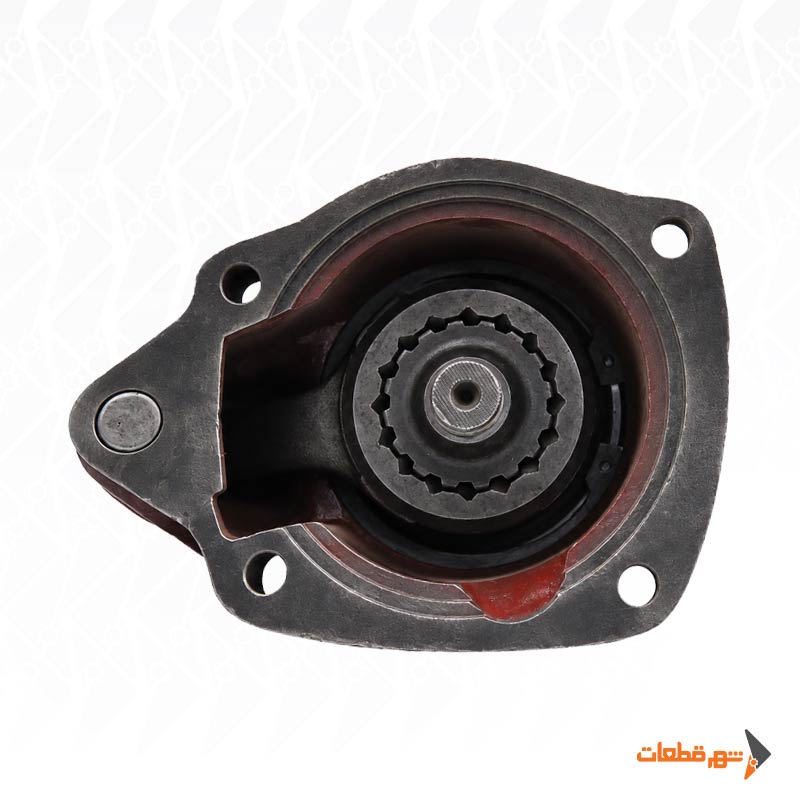

پشت گیربکس ولوو N10 گاردانی یک PTO مکانیکی برای برداشت توان از گیربکس و انتقال آن به پمپ هیدرولیک یا تجهیزات کاربری خودرو است. تفاوت اصلی این مدل با PTOهای کوپله مستقیم، وجود خروجی فلنجی مخصوص اتصال گاردان است. بنابراین پمپ می‌تواند با فاصله از گیربکس روی شاسی نصب شود و توان از طریق شافت گاردان به آن انتقال پیدا کند. مدل مرجع این مجموعه HIDRAKA H091003 است و برای خانواده گیربکس‌های Volvo SR 1400، SR 1700 و SR 2400 معرفی شده است. مکانیزم درگیری PTO از نوع پنوماتیک است و با اعمال فشار باد، دنده PTO وارد مدار شده و توان گیربکس به فلنج خروجی منتقل می‌شود.

در زمان خرید پشت گیربکس ولوو N10 گاردانی، فقط نام N10 یا شباهت ظاهری قطعه کافی نیست. مدل گیربکس، نوع دنده داخلی، فلنج خروجی، جهت دوران، نسبت تبدیل و ظرفیت گشتاور باید با سیستم نصب‌شده روی خودرو مطابقت داشته باشند.

جدول مشخصات فنی پشت گیربکس ولوو N10 گاردانی

نکته فنی: مقادیر 234 نیوتن‌متر، 500 rpm و 17.3 کیلووات در صورت استفاده هم‌زمان در رابطه توان–گشتاور–دور، کاملاً با یکدیگر منطبق نیستند. بنابراین برای محاسبات مهندسی پمپ، بهتر است توان و گشتاور نهایی از کاتالوگ همان نسخه PTO یا پلاک قطعه دوباره کنترل شوند.

چرا خروجی این PTO گاردانی است؟

در بسیاری از خودروهای کاربری، محل نصب پمپ هیدرولیک دقیقاً کنار گیربکس نیست. در این شرایط استفاده از PTO با خروجی گاردانی امکان انتقال توان به نقطه‌ای دورتر روی شاسی را فراهم می‌کند.

فلنج PTO به گاردان متصل می‌شود و گاردان حرکت دورانی را به پمپ منتقل می‌کند. این طراحی برای سیستم‌هایی مناسب است که به دلیل محدودیت فضای اطراف گیربکس، امکان کوپل مستقیم پمپ وجود ندارد.

در چنین سیستمی سه موضوع اهمیت ویژه دارند:

• بالانس صحیح گاردان
• هم‌راستایی محور PTO و پمپ
• زاویه مناسب چهارشاخه‌ها

اختلال در هرکدام می‌تواند باعث لرزش، خرابی چهارشاخه و افزایش بار روی بلبرینگ خروجی PTO شود.

نسبت تبدیل 1:1 چه تأثیری دارد؟

نسبت تبدیل این مدل 1:1 اعلام شده است. این مشخصه نشان می‌دهد در بخش PTO ضریب افزایش یا کاهش دور مستقلی اعمال نمی‌شود. با این حال، دور واقعی خروجی PTO همچنان به وضعیت گیربکس و دور ورودی مجموعه وابسته است. بنابراین عدد 500 rpm باید در شرایط مرجع تعریف‌شده توسط سازنده تفسیر شود.

این مسئله هنگام انتخاب پمپ هیدرولیک اهمیت زیادی دارد. دبی پمپ تقریباً متناسب با دور آن تغییر می‌کند؛ در نتیجه اگر پمپ برای دور بالاتری طراحی شده باشد، کارکرد در 500 rpm می‌تواند دبی خروجی آن را به‌طور محسوسی کاهش دهد.

گشتاور 234 نیوتن‌متر و انتخاب پمپ

گشتاور مرجع PTO 234 نیوتن‌متر ذکر شده است. در یک سیستم هیدرولیک، گشتاور موردنیاز پمپ عمدتاً تحت تأثیر حجم جابه‌جایی پمپ و فشار کاری مدار قرار دارد. هرچه فشار مدار افزایش پیدا کند، مقاومت در برابر چرخش پمپ نیز بیشتر می‌شود. اگر گشتاور مصرفی پمپ از ظرفیت PTO عبور کند، ممکن است علائمی مانند صدای زوزه، داغ‌شدن پوسته، افزایش لقی شافت یا سایش دنده‌ها ایجاد شود.

به همین دلیل برای خرید پشت گیربکس ولوو N10 گاردانی بهتر است مشخصات پمپ نیز مشخص باشند؛ مخصوصاً: حجم پمپ، فشار کاری، دور موردنیاز و مدت کارکرد پیوسته.

فرمان بادی PTO

درگیری این مدل به‌صورت پنوماتیک انجام می‌شود. فشار هوا از طریق شیر فرمان به عملگر PTO منتقل شده و دنده درگیرکننده را جابه‌جا می‌کند. در سیستم بادی، کاهش فشار یا نشتی می‌تواند باعث شود مکانیزم به انتهای کورس نرسد. نتیجه آن ممکن است درگیری ناقص دنده باشد؛ حالتی که بار روی سطح کوچکی از دندانه‌ها متمرکز شده و استهلاک مجموعه را افزایش می‌دهد. در سرویس دوره‌ای باید شیلنگ باد، شیر فرمان، اتصالات و حرکت کامل مکانیزم درگیری کنترل شوند.

جهت گردش راست‌گرد

جهت دوران خروجی در اطلاعات این مدل CW یا Clockwise ذکر شده است. هنگام انتخاب پمپ باید توجه داشت که تعریف جهت دوران همیشه از یک سمت مشخص انجام می‌شود. بنابراین قبل از اتصال پمپ، جهت دوران PTO باید از سمت فلنج خروجی بررسی شده و با جهت دوران تعریف‌شده برای شافت پمپ مقایسه شود. نصب پمپ با جهت اشتباه می‌تواند باعث اختلال در مکش، فشار ندادن پمپ و حتی آسیب سریع به اجزای داخلی آن شود.

تطبیق با گیربکس ولوو N10

ولوو N10 در طول سال‌های تولید با گیربکس‌های مختلف عرضه شده است. این مدل PTO با خانواده‌های SR1400، SR1700 و SR2400 مرتبط است؛ بنابراین صرفاً اعلام «ولوو N10» برای انتخاب قطعه کافی نیست.

پیش از سفارش بهتر است پلاک گیربکس بررسی شود و موارد زیر با PTO قبلی تطبیق داده شوند:

• مدل دقیق گیربکس
• محل نصب PTO
• تعداد و فرم دندانه درگیری
• ابعاد سطح اتصال
• نوع فلنج خروجی
• جهت دوران
• سیستم فرمان بادی

نکات مهم هنگام خرید پشت گیربکس ولوو N10 گاردانی

برای انتخاب دقیق PTO پشت گیربکس ولوو N10 گاردانی از مجموعه شهر قطعات، فقط بررسی خود PTO کافی نیست؛ زیرا هماهنگی بین PTO، گاردان و پمپ هیدرولیک تأثیر مستقیمی بر عملکرد و عمر مجموعه دارد.

قبل از سفارش، بهتر است مشخصات زیر بررسی شوند:

• مدل دقیق گیربکس ولوو
• کد و مشخصات PTO قبلی
• نوع اتصال PTO به گیربکس
• مشخصات خروجی گاردان
• وضعیت چهارشاخه‌ها و یاتاقان‌های گاردان
• تاب داشتن لوله گاردان و وضعیت بالانس شافت
• زاویه نصب گاردان
• مدل و حجم پمپ هیدرولیک
• فشار کاری سیستم
• دور موردنیاز پمپ

وجود ایراد در گاردان مانند لقی چهارشاخه، نابالانسی شافت، تاب داشتن لوله یا زاویه نصب نامناسب می‌تواند حتی با یک PTO سالم باعث ایجاد لرزش، افزایش استهلاک و خرابی مجموعه شود.

پس از نصب PTO پشت گیربکس یا بغل گیربکس، ابتدا مجموعه باید بدون بار فعال و آزمایش شود. درگیری PTO باید کامل، نرم و بدون صدای مداوم تقه یا زوزه انجام شود.

سپس گاردان و پمپ در دور پایین بررسی شده و موارد زیر کنترل شوند:

• میزان لرزش مجموعه
• صدای یاتاقان و اتصالات
• دمای PTO و قطعات متصل
• نشتی روغن
• عملکرد صحیح انتقال نیرو

در شهر قطعات، انتخاب صحیح محصولات پشت گیربکس و محصولات بغل گیربکس براساس مدل گیربکس، مشخصات خروجی، شرایط نصب و نیاز سیستم هیدرولیک انجام می‌شود تا قطعه انتخابی بیشترین هماهنگی را با خودرو داشته باشد.

برای خرید پشت گیربکس ولوو N10 گاردانی، ارسال تصویر PTO قبلی، مدل گیربکس، مشخصات گاردان و تصاویر محل نصب، دقیق‌ترین مسیر برای تطبیق و انتخاب قطعه مناسب است.
