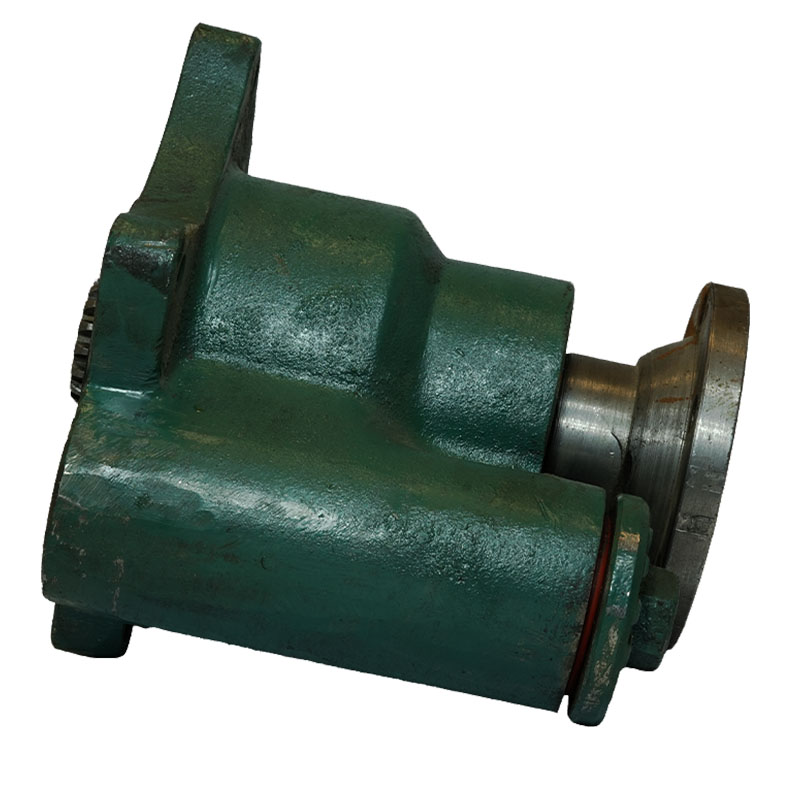

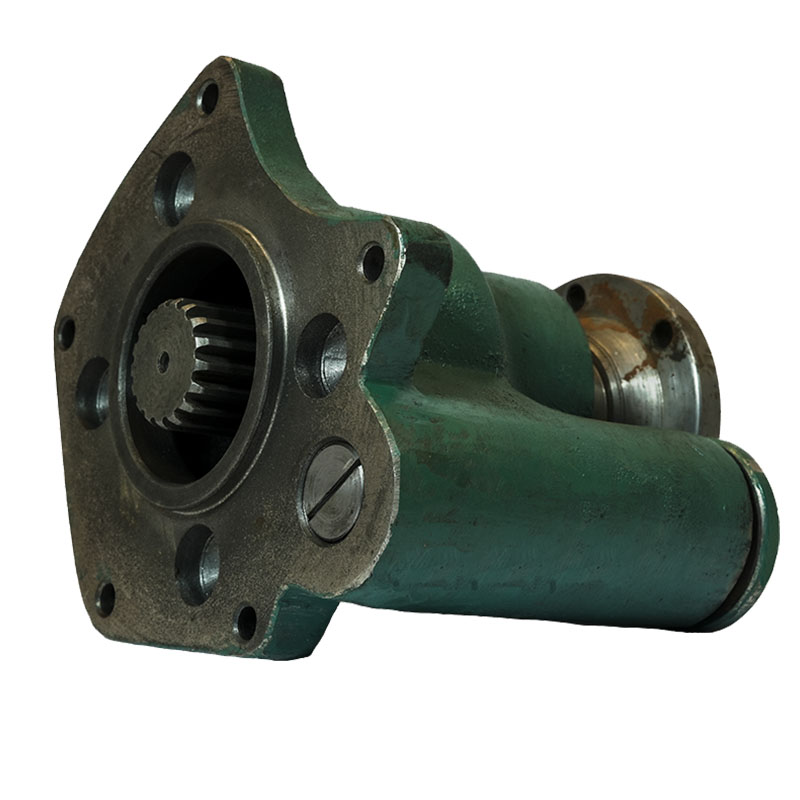

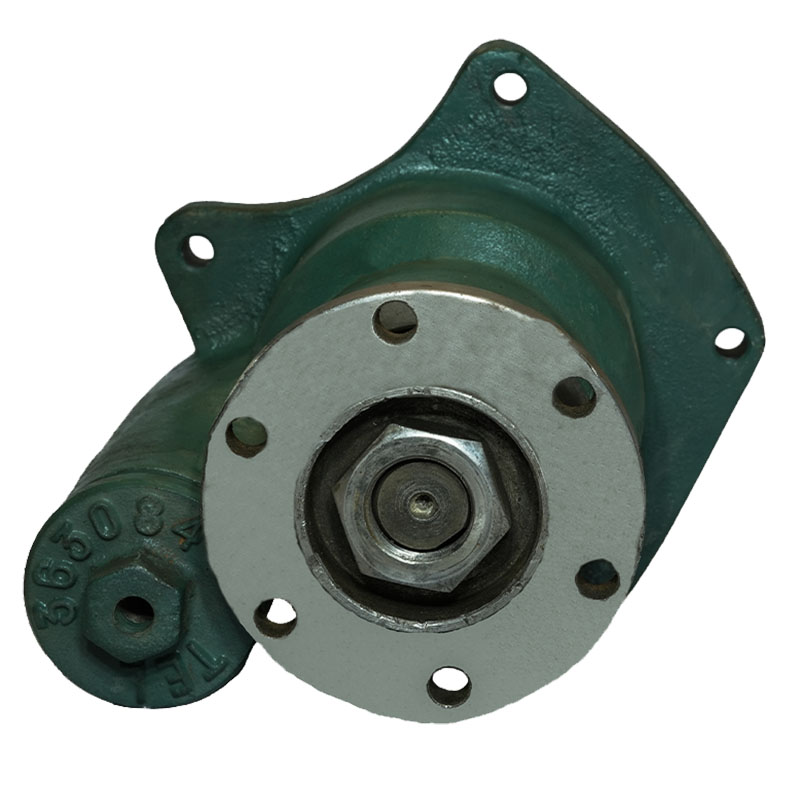

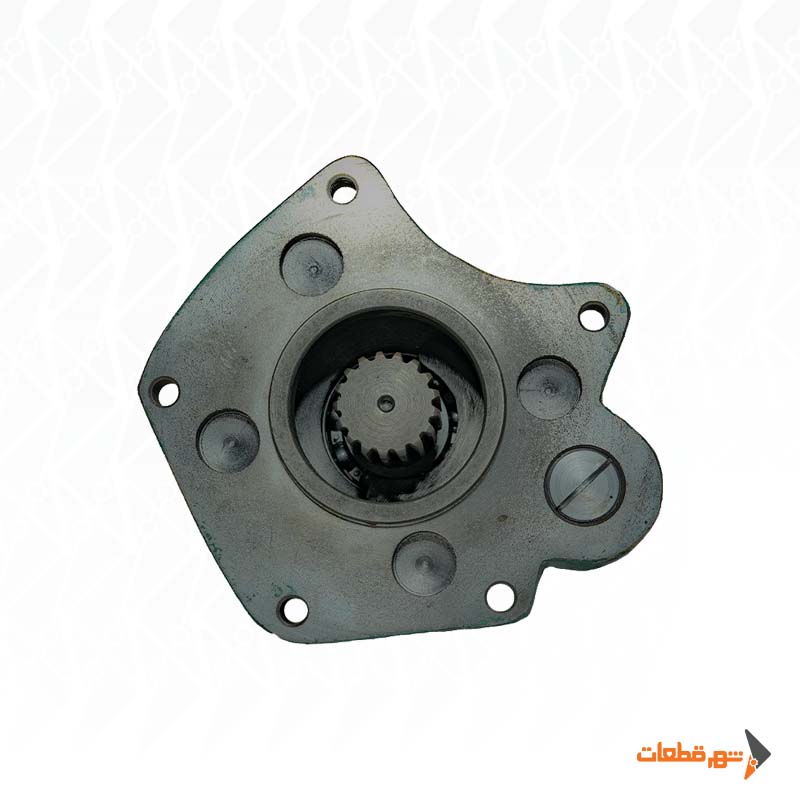

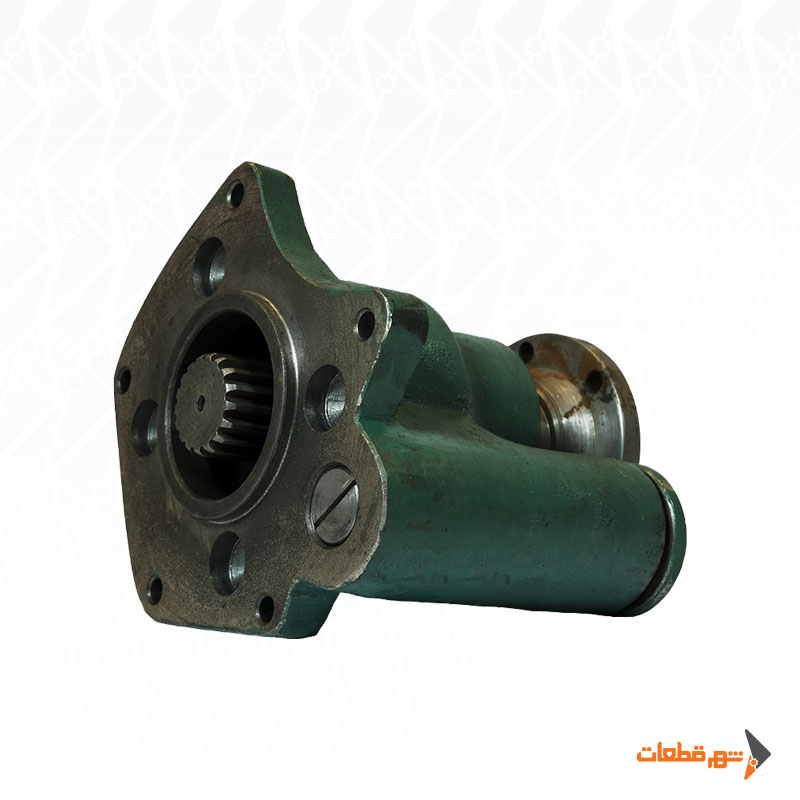

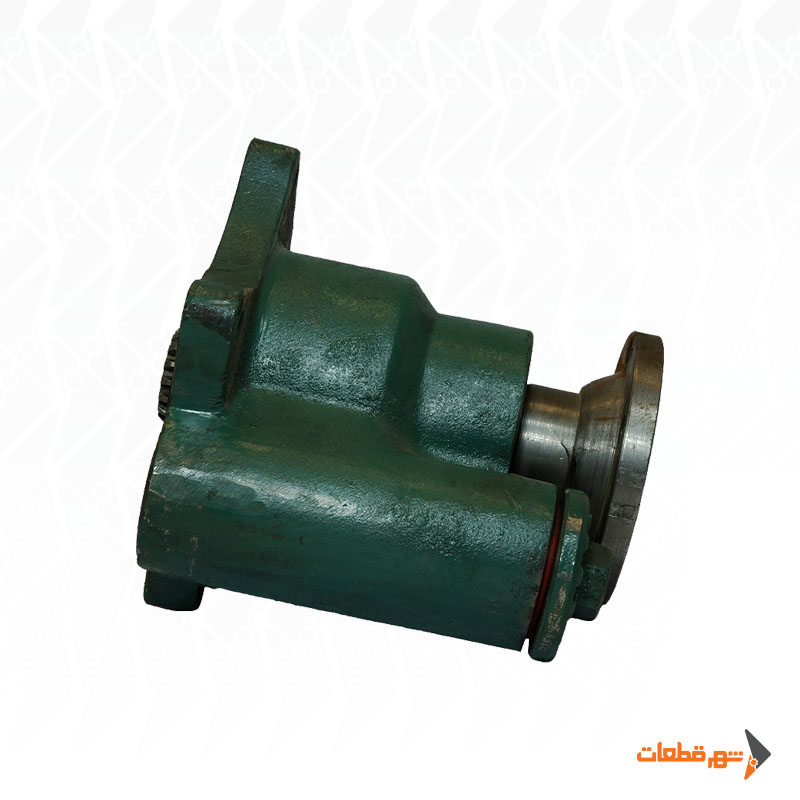

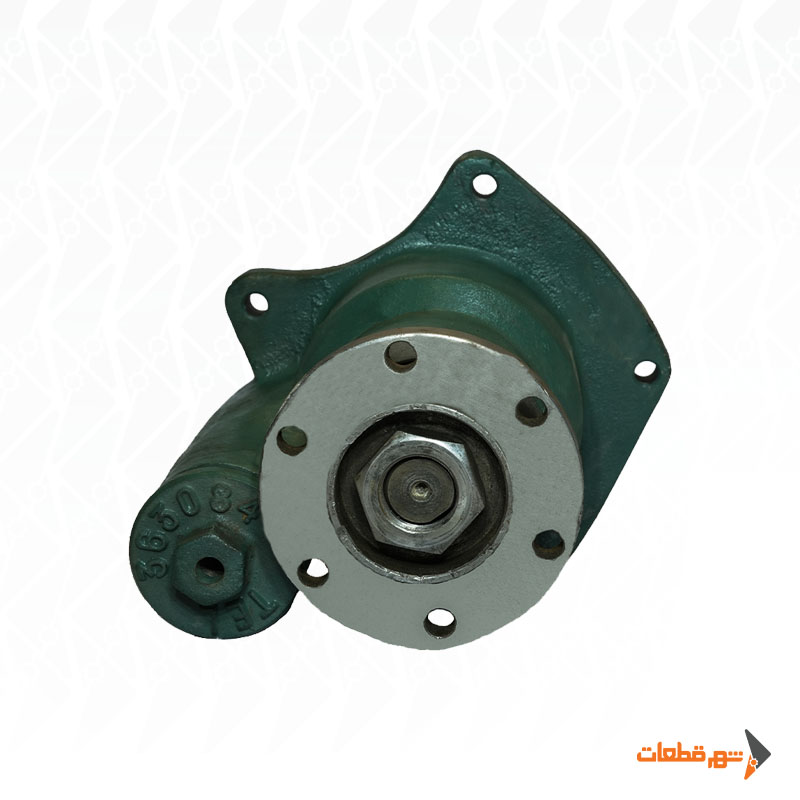

پشت گیربکس ۹۱۱ دستی برند H.A.R ، ساخت ایران یکی از قطعات سیستم انتقال قدرت کامیون بنز ۹۱۱ است که برای برداشت توان مکانیکی از گیربکس و انتقال آن به تجهیزات جانبی، از جمله پمپ هیدرولیک، مورد استفاده قرار میگیرد. این قطعه در گروه تجهیزات Power Take-Off یا PTO قرار دارد و برای کاربریهایی مانند سیستم هیدرولیک کمپرسی و بالابر قابل بررسی است.
این محصول با پوسته چدنی، شفتهای فولادی و چرخدندههای فولادی معرفی شده است. پوسته چدنی وظیفه نگهداری اجزای داخلی را برعهده دارد و شفتها و چرخدندهها حرکت دورانی و گشتاور را در مسیر انتقال قدرت منتقل میکنند.
پشت گیربکس ۹۱۱ دستی با کد PG32-6211A در مجموعه محصولات شهر قطعات عرضه میشود. ویژگی مهم در معرفی این محصول، عنوان دستی است که آن را از نسخههای بادی بازار متمایز میکند. بااینحال، نوع دقیق مکانیزم فرمان، از جمله اهرمی یا کابلی بودن، باید با نمونه واقعی بررسی شود.
هنگام خرید پشت گیربکس ۹۱۱ دستی، علاوه بر نوع فرمان باید مدل گیربکس، محل اتصال PTO، نوع خروجی و سازگاری با پمپ هیدرولیک مورد توجه قرار گیرد؛ زیرا تمام گیربکسهای نصبشده روی خانواده مرسدسبنز ۹۱۱ الزاماً از یک PTO یکسان استفاده نمیکنند.
مشخصات فنی پشت گیربکس ۹۱۱ دستی H.A.R
|
مشخصه فنی |
مقدار / توضیح |
|
نام محصول |
پشت گیربکس ۹۱۱ دستی |
|
کد محصول شهر قطعات |
PG32-6211A |
|
برند اعلامی |
H.A.R |
|
کشور سازنده اعلامی |
ایران |
|
نام انگلیسی توصیفی |
Mercedes-Benz 911 Manual Rear Power Take-Off |
|
نوع قطعه |
پشت گیربکس / Power Take-Off |
|
خودرو مرتبط |
Mercedes-Benz 911 / بنز ۹۱۱ |
|
خودروهای مرجع |
Mercedes-Benz L 911 و L 911 B |
|
خانواده گیربکس مرجع |
Mercedes-Benz G3 |
|
مدلهای گیربکس مرجع |
G3/32، G3/36، G3/40، G3/45، G3/50، G3/55، G3/60 و G3/61 |
|
سازگاری قطعی |
نیازمند تطبیق کد گیربکس با نمونه H.A.R |
|
محل نصب اعلامی |
انتهای گیربکس / Rear-Mounted |
|
نوع فرمان اعلامی |
دستی / Mechanical Control |
|
مکانیزم فرمان |
اهرمی یا کابلی بودن نیازمند بررسی نمونه |
|
جنس پوسته |
چدن |
|
جنس شفتها |
فولاد |
|
جنس چرخدندهها |
فولاد |
توضیح فنی: برند، کشور سازنده و جنس قطعات بر اساس مشخصات اعلامشده محصول ثبت شدهاند. مدلهای گیربکس G3 صرفاً مراجع بررسی هستند و سازگاری قطعی PG32-6211A با تمام آنها تأیید نشده است.
پشت گیربکس ۹۱۱ دستی چیست و چگونه کار میکند؟
پشت گیربکس ۹۱۱ دستی مجموعهای برای انتقال توان مکانیکی از گیربکس کامیون به تجهیزات جانبی است. این مجموعه در محل تعریفشده انتهای گیربکس نصب میشود و از طریق مکانیزم داخلی، توان دورانی را به خروجی PTO منتقل میکند.
در خودروهای مجهز به سیستم هیدرولیک، این خروجی میتواند به پمپ هیدرولیک متصل شود. پمپ با دریافت حرکت دورانی، جریان روغن موردنیاز مدار هیدرولیک را تأمین میکند.
برای مثال، در کامیون بنز ۹۱۱ با کاربری کمپرسی، مجموعه PTO میتواند بخشی از سیستم تأمین توان پمپ جک باشد. در چنین سیستمی، هماهنگی دور خروجی پشت گیربکس با دور کاری پمپ اهمیت زیادی دارد.
نحوه انتقال قدرت در خانواده این قطعات مکانیکی است؛ اما آرایش دقیق چرخدندهها و شفتهای مدل H.A.R باید از روی نمونه یا مدارک فنی تولیدکننده مشخص شود.
ویژگی فرمان دستی در پشت گیربکس بنز ۹۱۱
یکی از مهمترین ویژگیهای معرفیشده برای این محصول، نوع فرمان دستی است.
در PTOهای دارای فرمان مکانیکی، فعالسازی مکانیزم درگیری از طریق یک مسیر فرمان مکانیکی انجام میشود. این فرمان میتواند بسته به طراحی قطعه، بهصورت اهرمی یا کابلی باشد.
در مقابل، پشت گیربکسهای بادی از یک عملگر پنوماتیکی برای کنترل مکانیزم درگیری استفاده میکنند.
تفاوت اصلی این دو ساختار در روش کنترل PTO است؛ انتقال توان اصلی در هر دو نوع میتواند از طریق مجموعه چرخدندهها و شفتهای مکانیکی انجام شود.
در محصول PG32-6211A عنوان دستی مطابق معرفی کالا ثبت شده، اما نوع دقیق اتصال فرمان هنوز تأیید نشده است. بنابراین پیش از نصب باید مشخص شود مکانیزم موجود روی خودرو با نمونه H.A.R هماهنگ است.
همچنین باید توجه داشت که دستی بودن گیربکس خودرو لزوماً به معنی دستی بودن فرمان PTO نیست. هنگام سفارش، این دو ویژگی باید از یکدیگر تفکیک شوند.
تفاوت پشت گیربکس ۹۱۱ دستی با مدل بادی
در بازار قطعات بنز ۹۱۱، نمونههای دستی و بادی پشت گیربکس برای کاربردهای مرتبط با انتقال توان شناخته میشوند.
در نوع دستی، فرمان درگیری از مسیر مکانیکی منتقل میشود؛ در حالی که مدل بادی برای کنترل عملگر به مدار هوای فشرده وابسته است.
در صورت تفاوت ساختار فرمان، اجزای کنترلی و شرایط نصب نیز ممکن است متفاوت باشند. بنابراین جایگزینی یک نمونه دستی با مدل بادی، بدون بررسی مجموعه فرمان و طراحی PTO، نباید انجام شود.
از طرف دیگر، نمیتوان تنها براساس نوع فرمان نتیجه گرفت کدام مدل گشتاور بیشتری دارد یا برای کاربری سنگینتری مناسب است.
ظرفیت واقعی به طراحی PTO، مشخصات گیربکس و محدودیتهای فنی سازنده وابسته است.
در نتیجه، انتخاب بین پشت گیربکس ۹۱۱ دستی و بادی باید با توجه به سیستم فرمان خودرو و مشخصات فنی خود قطعه انجام شود.
سازگاری با گیربکسهای مرسدسبنز ۹۱۱
یکی از نکات مهم هنگام خرید پشت گیربکس ۹۱۱ دستی ، شناسایی کد کامل گیربکس است.
در منابع فنی خانواده بنز ۹۱۱، گیربکسهایی از سری G3 مانند G3/32، G3/36، G3/40، G3/45، G3/50، G3/55، G3/60 و G3/61 در کنار مدلهای مختلف PTO دیده میشوند.
بااینحال، این فهرست به معنی سازگاری تمام نمونههای پشت گیربکس با تمام مدلهای G3 نیست.
تفاوت در محل نصب، نوع درگیری دندهها و فرم اتصال میتواند باعث شود یک پشت گیربکس برای یک مدل گیربکس مناسب باشد و برای مدل دیگر سازگار نباشد.
برای PG32-6211A باید کد گیربکس خودرو با مشخصات فنی قطعه تطبیق داده شود.
هنگام تعویض نیز بررسی پشت گیربکس قبلی از نظر شکل پوسته، موقعیت پیچها، مکانیزم فرمان و نوع خروجی میتواند به انتخاب صحیح کمک کند.
ساختار پوسته چدنی پشت گیربکس H.A.R
پوسته پشت گیربکس ۹۱۱ دستی از چدن معرفی شده است.
در مجموعههای انتقال قدرت، پوسته وظیفه نگهداری شفتها، چرخدندهها و یاتاقانها را برعهده دارد. حفظ موقعیت صحیح این قطعات برای درگیری مناسب دندهها و انتقال حرکت اهمیت دارد.
در هنگام نصب، سلامت محل پیچها، سطوح اتصال و بخشهای آببندی باید بررسی شود.
وجود ترک، شکستگی یا آسیب در محل نصب ممکن است باعث ایجاد مشکلات مکانیکی یا نشتی شود.
گرید چدن محصول PG32-6211A تأیید نشده است؛ بنابراین نمیتوان بدون اطلاعات فنی تولیدکننده، نوع مشخصی از آلیاژ یا مقدار مقاومت مکانیکی را برای آن اعلام کرد.
شفتها و چرخدندههای فولادی
شفتها و چرخدندههای این محصول طبق مشخصات اعلامشده از فولاد ساخته شدهاند.
چرخدندهها وظیفه انتقال حرکت دورانی را برعهده دارند و شفت خروجی گشتاور را به پمپ هیدرولیک یا تجهیزات متصل منتقل میکند.
این اجزا هنگام فعالیت تحت بارهای پیچشی و تماسی قرار میگیرند. کیفیت ساخت، وضعیت روانکاری و میزان بار اعمالشده میتواند بر عملکرد آنها اثر بگذارد.
در زمان سرویس، وجود لقی غیرعادی، صدای دنده یا سایش شدید باید بررسی شود.
برای پشت گیربکس ۹۱۱ دستی H.A.R، نوع فولاد، عملیات حرارتی و سختی قطعات هنوز تأیید نشده است. به همین دلیل ظرفیت انتقال گشتاور را نمیتوان صرفاً از جنس فولادی اجزا تعیین کرد.
نوع خروجی و اتصال پشت گیربکس به پمپ هیدرولیک
نوع خروجی یکی از مهمترین مشخصات برای انتخاب پشت گیربکس مناسب بنز ۹۱۱ است.
در خانواده PTOهای مرجع این خودرو، خروجیهایی مانند UNI، ISO و فلنجی وجود دارند. این اتصالات ممکن است از نظر فرم شفت، ابعاد فلنج و آرایش پیچها متفاوت باشند.
اگر پمپ هیدرولیک مستقیماً به پشت گیربکس متصل شود، استاندارد خروجی PTO باید با ورودی پمپ سازگاری داشته باشد.
در صورتی که انتقال قدرت از طریق یک اتصال واسط یا گاردان انجام شود، لازم است نوع فلنج، جهت دوران و ظرفیت مجموعه بررسی شود.
برای مدل PG32-6211A نوع خروجی و تعداد خار شفت هنوز تأیید نشدهاند؛ بنابراین نباید استاندارد خروجی نمونههای مرجع را بدون تطبیق به این محصول نسبت داد.
نسبت تبدیل و دور خروجی پشت گیربکس ۹۱۱
Gear Ratio یا نسبت تبدیل یکی از مشخصات اصلی در انتخاب PTO است.
این نسبت تعیین میکند سرعت چرخش خروجی پشت گیربکس چه رابطهای با دور ورودی آن داشته باشد.
در یک مدار هیدرولیکی، دور پمپ بر دبی روغن تأثیر دارد. بنابراین PTO باید دور مناسبی برای پمپ موردنظر تأمین کند.
اگر دور پمپ کمتر از محدوده موردنیاز باشد، ممکن است سرعت عملکرد تجهیزات کاهش یابد. در مقابل، کارکرد پمپ در دوری بالاتر از مقدار مجاز نیز میتواند باعث افزایش استهلاک و آسیب شود.
در بعضی نمونههای مرجع پشت گیربکس بنز ۹۱۱ نسبت تبدیل 1:1 گزارش شده است؛ اما این مقدار مربوط به مدل مشخص همان سازنده است.
برای محصول H.A.R کد PG32-6211A نسبت تبدیل هنوز تأیید نشده و باید از اطلاعات اختصاصی همین مدل تعیین شود.
گشتاور و توان موردنیاز پمپ هیدرولیک
بغل گیربکسها و پشت گیربکسها باید از نظر ظرفیت انتقال قدرت با پمپ و کاربری خودرو هماهنگ باشند. در سیستمهای هیدرولیکی، توان موردنیاز پمپ به فشار کاری، دبی و راندمان آن بستگی دارد. در کاربری کمپرسی، بار سیستم میتواند با شرایط عملکرد جک تغییر کند. بنابراین انتخاب PTO باید براساس شرایط کاری واقعی انجام شود. اگر گشتاور موردنیاز پمپ از ظرفیت پشت گیربکس بیشتر باشد، احتمال ایجاد بار اضافی روی شفتها، چرخدندهها و یاتاقانها افزایش پیدا میکند. در مدلهای مرجع مرتبط با بنز ۹۱۱، گشتاور و توانهای متفاوتی گزارش شدهاند. این مقادیر به طراحی و مشخصات همان محصولات تعلق دارند. برای پشت گیربکس ۹۱۱ دستی هنوز حداکثر گشتاور، توان و دور مجاز تأیید نشده است؛ بنابراین استفاده از اعداد نمونههای دیگر برای تعیین ظرفیت این قطعه مبنای کافی ندارد.
کاربرد پشت گیربکس ۹۱۱ در کمپرسی و بالابر
پشت گیربکس ۹۱۱ میتواند در مسیر تأمین توان سیستمهای هیدرولیکی خودروهای کاربری قرار گیرد. در کامیون کمپرسی، حرکت دورانی از گیربکس به PTO و سپس به پمپ هیدرولیک منتقل میشود. پمپ نیز جریان روغن لازم برای عملکرد جک را تأمین میکند. در برخی کاربردهای بالابر نیز از مجموعههای برداشت توان برای راهاندازی پمپ استفاده میشود. بااینحال، نوع پمپ و توان موردنیاز در هر کاربری میتواند متفاوت باشد. مناسب بودن پشت گیربکس ۹۱۱ دستی PG32-6211A برای یک سیستم مشخص باید پس از بررسی ظرفیت فنی قطعه، گیربکس و تجهیزات متصل تعیین شود.
نکات نصب پشت گیربکس ۹۱۱ دستی
در زمان نصب، علاوه بر تطبیق پشت گیربکس با مدل گیربکس خودرو، باید مکانیزم فرمان دستی نیز بررسی شود. اگر مجموعه دارای فرمان کابلی باشد، مسیر کابل باید مطابق طراحی قطعه و بدون ایجاد درگیری ناخواسته تنظیم شود. در نوع اهرمی نیز نحوه اتصال و عملکرد اهرم باید متناسب با مکانیزم PTO باشد. همچنین سلامت سطوح اتصال، وضعیت پیچها، آببندی و نحوه درگیری چرخدندهها اهمیت دارد. نوع روانکاری و ظرفیت روغن این محصول هنوز تأیید نشده است؛ بنابراین مقدار و نوع روغن باید از دستورالعمل مربوط به همین مدل تعیین شود. پس از نصب، عملکرد فرمان، صدای غیرعادی، نشتی احتمالی و انتقال صحیح توان باید طبق دستورالعمل فنی بررسی شوند.
علائم احتمالی خرابی پشت گیربکس ۹۱۱ دستی
در پشت گیربکسهای دستی، بروز مشکل در مکانیزم فرمان میتواند باعث اختلال در فعالسازی یا غیرفعالسازی PTO شود. همچنین سایش چرخدندهها، لقی شفت، خرابی یاتاقانها یا مشکلات روانکاری ممکن است موجب ایجاد صدا و لرزش غیرعادی شوند. اگر سیستم هیدرولیک عملکرد مناسبی نداشته باشد، باید علاوه بر پشت گیربکس، پمپ و سایر اجزای مدار نیز بررسی شوند. کاهش عملکرد جک بهتنهایی نشان نمیدهد که PTO خراب شده است؛ زیرا مشکلات پمپ یا مدار هیدرولیک نیز میتوانند علائم مشابهی ایجاد کنند. در صورت مشاهده صدای شدید یا درگیری ناقص، ادامه فعالیت تحت بار بدون عیبیابی میتواند احتمال آسیب بیشتر را افزایش دهد.
نکات مهم هنگام خرید پشت گیربکس ۹۱۱ دستی
برای خرید این محصول، ابتدا باید مدل دقیق گیربکس بنز ۹۱۱ مشخص شود. در مرحله بعد، نوع فرمان دستی، محل اتصال، فرم خروجی و مشخصات پمپ هیدرولیک باید بررسی شوند. اگر پشت گیربکس برای جایگزینی قطعه قبلی خریداری میشود، ارائه تصویر نمونه قدیمی و کد گیربکس میتواند به شناسایی بهتر قطعه کمک کند. همچنین اگر پمپ هیدرولیک خودرو تغییر کرده است، لازم است نیاز گشتاور و دور آن با مشخصات واقعی پشت گیربکس تطبیق داده شود. محصول PG32-6211A با برند H.A.R در مجموعه شهر قطعات معرفی شده است. برای استعلام و بررسی سازگاری، میتوان کد گیربکس، مشخصات پمپ و تصویر قطعه قبلی را ارائه کرد. این کد شناسه داخلی شهر قطعات است و نباید با شماره فنی رسمی تولیدکننده اشتباه گرفته شود.
