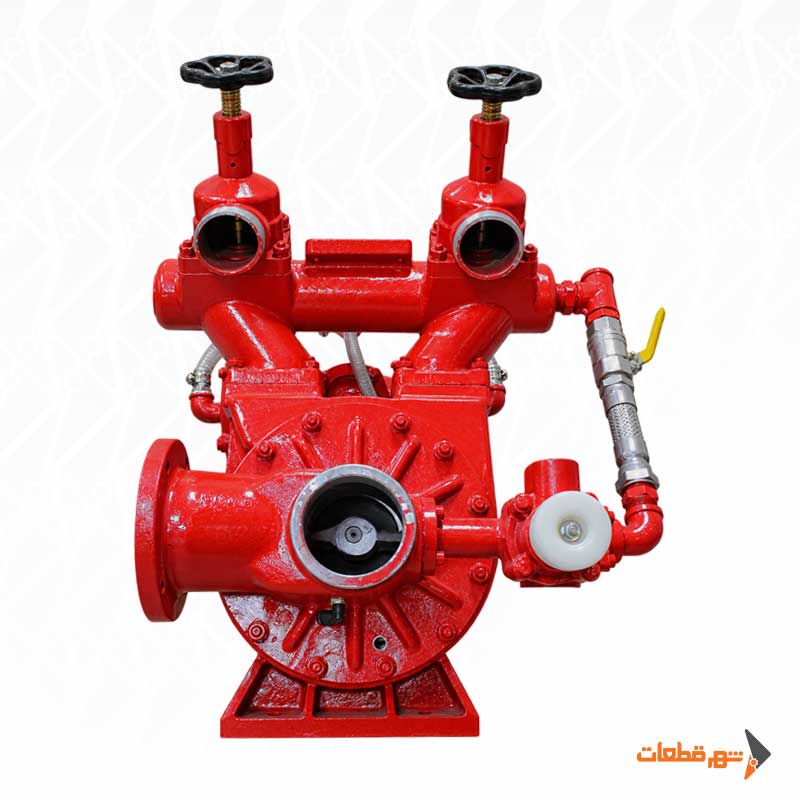

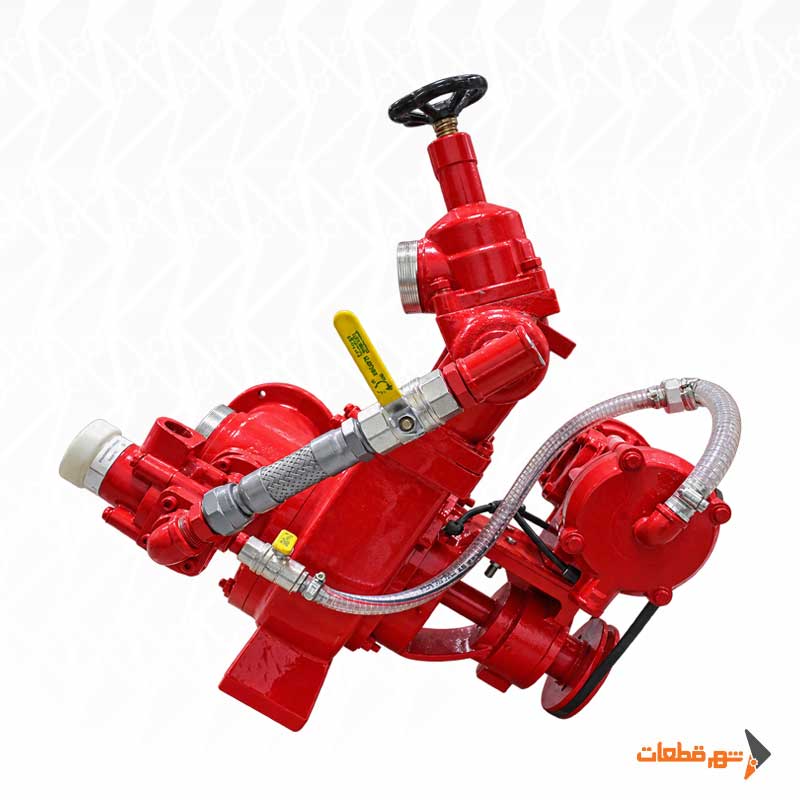

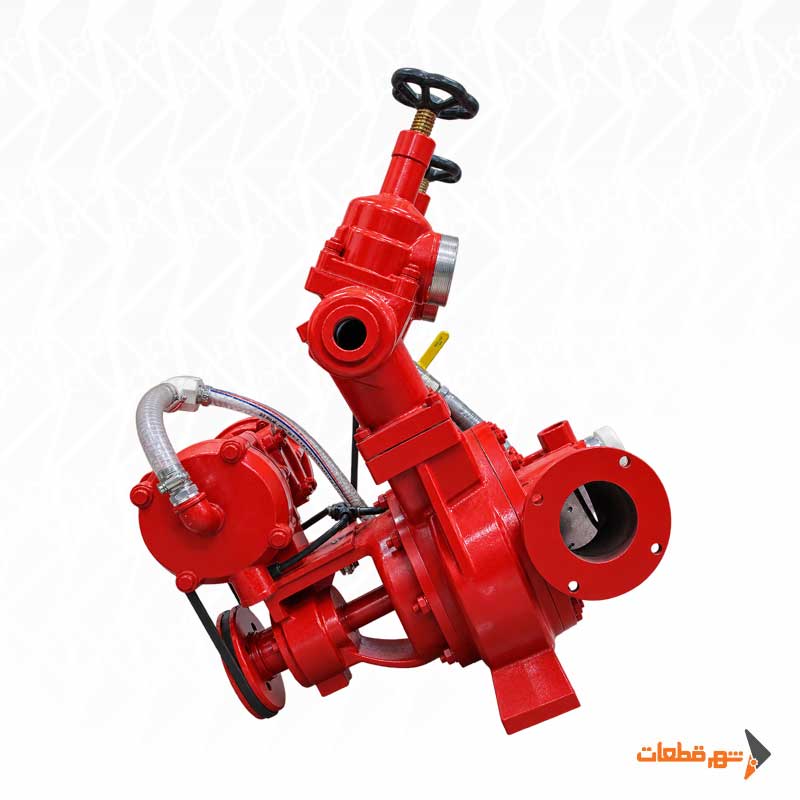

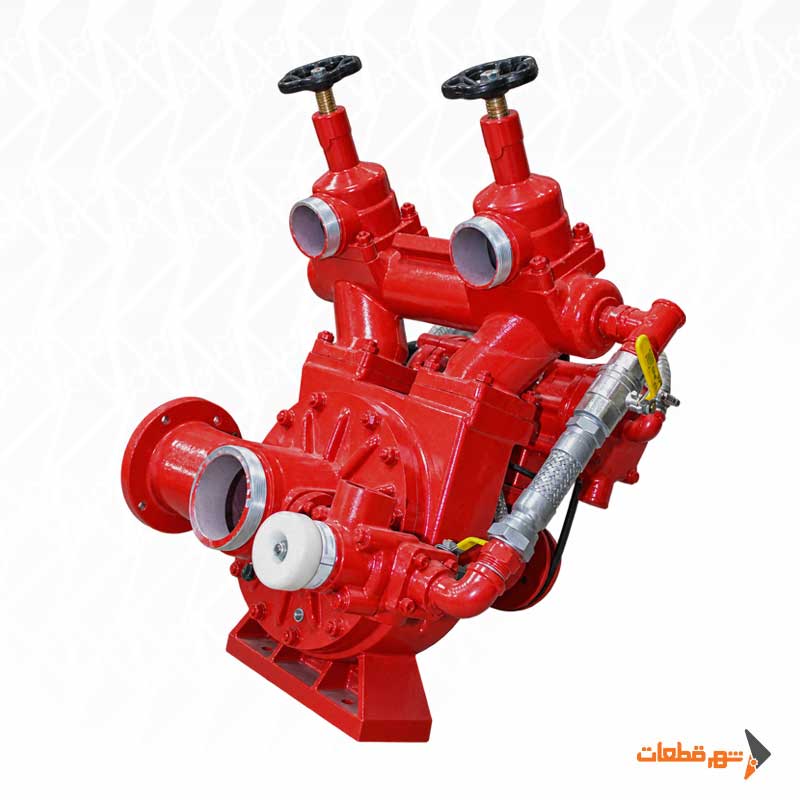

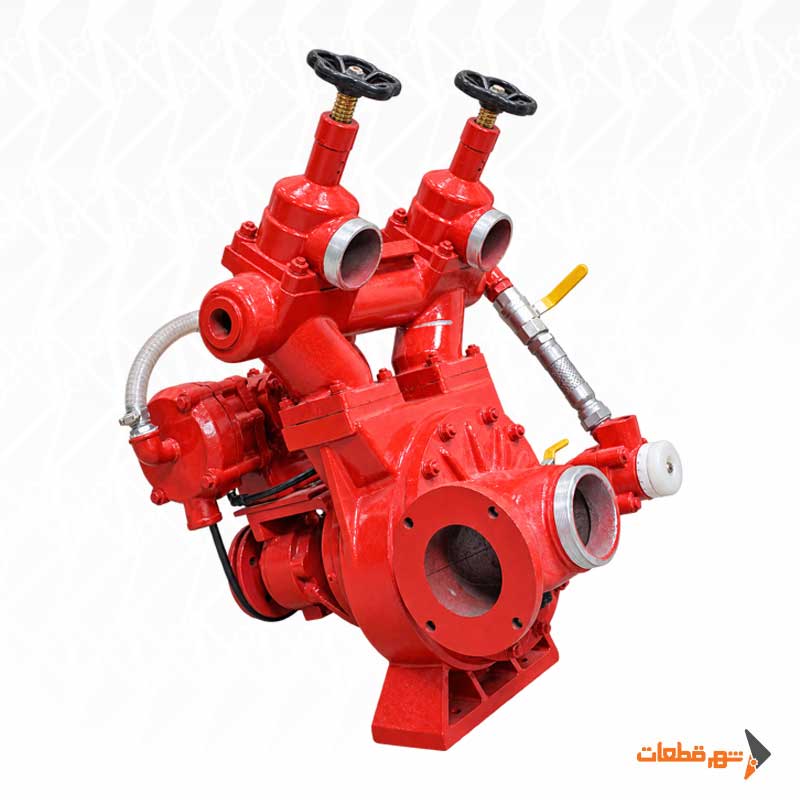

پمپ آتش نشانی 1500 یک پمپ سانتریفیوژ اطفای حریق برای انتقال آب با دبی بالا در خودروهای آتش‌نشانی و سامانه‌های پمپاژ عملیاتی است. مدل مرجع بررسی‌شده برای این محصول HNI-1500 بوده و در منابع فنی، ظرفیت آبدهی آن در محدوده 1500 تا 2000 لیتر در دقیقه اعلام شده است.

در Variant آلومینیومی این پمپ، پوسته از آلیاژ AL 356 ساخته شده و محور پمپ از Stainless Steel AISI 431 است. این تفکیک متریال اهمیت دارد؛ زیرا پوسته سبک آلومینیومی برای کاهش وزن مجموعه مناسب است، در حالی که استفاده از استنلس استیل در محور، مقاومت مناسب‌تری در برابر رطوبت، خوردگی و شرایط کاری سیستم‌های آتش‌نشانی ایجاد می‌کند.

پمپ آتش نشانی کد AT15-62943A برای کاربردهایی مناسب است که به آبدهی بالا، مکش اولیه قابل اتکا و نصب روی خودرو یا مجموعه پمپاژ آتش‌نشانی نیاز دارند.

مشخصات فنی پمپ آتش نشانی 1500

عملکرد پمپ آتش نشانی 1500

پمپ‌های سانتریفیوژ آتش‌نشانی وظیفه دارند توان مکانیکی دریافتی از سیستم انتقال قدرت را به انرژی هیدرولیکی تبدیل کنند و آب را با دبی مناسب وارد مدار اطفای حریق کنند. در پمپ 1500، ظرفیت اعلام‌شده 1500 تا 2000 لیتر در دقیقه نشان می‌دهد که این مجموعه برای سیستم‌هایی طراحی شده که به حجم نسبتاً بالایی از جریان آب نیاز دارند. با این حال، دبی واقعی پمپ در خودرو به عواملی مانند دور پمپ، فشار کاری، ارتفاع مکش، افت مسیر لوله‌کشی و توان منتقل‌شده به پمپ وابسته است. به همین دلیل عدد دبی نباید به‌تنهایی مبنای انتخاب پمپ قرار گیرد.

بدنه آلومینیومی AL 356

یکی از ویژگی‌های مهم Variant مورد بررسی، استفاده از آلیاژ آلومینیوم AL 356 در پوسته است. این آلیاژ در ساخت قطعاتی که باید نسبت مناسبی میان وزن، استحکام و قابلیت ریخته‌گری داشته باشند کاربرد دارد. در خودروهای آتش‌نشانی، کاهش وزن مجموعه پمپ می‌تواند در مدیریت وزن کل تجهیزات نصب‌شده روی شاسی اهمیت داشته باشد.

بدنه آلومینیومی همچنین باید در زمان سرویس و نصب از نظر ترک، خوردگی، تغییر شکل محل اتصال و سلامت سطوح آب‌بندی بررسی شود.

محور Stainless Steel AISI 431

در مدل مرجع بررسی‌شده، محور پمپ از استنلس استیل AISI 431 ساخته شده است. شفت پمپ یکی از قطعات اصلی انتقال گشتاور به مجموعه داخلی پمپ است و در طول کار تحت بار مکانیکی و تماس با محیط مرطوب قرار دارد. به همین دلیل جنس محور در دوام و پایداری مجموعه اهمیت زیادی دارد.

استفاده از فولاد ضدزنگ برای این بخش به مقاومت بهتر در برابر خوردگی کمک می‌کند؛ با این حال سلامت یاتاقان‌ها، آب‌بندی و هم‌راستایی محور نیز باید به‌صورت دوره‌ای کنترل شود.

سیستم پرایمر پیستونی اتوماتیک

پمپ سانتریفیوژ برای شروع مکش از منبع پایین‌تر از سطح پمپ، نیازمند ایجاد خلأ و خارج کردن هوا از خط مکش است. در مدل HNI-1500 یک Automatic Piston Primer یا سیستم پرایمر پیستونی اتوماتیک گزارش شده است.

وظیفه این سیستم ایجاد شرایط لازم برای رسیدن آب به ورودی پمپ در مرحله ابتدایی مکش است. عملکرد مناسب پرایمر در خودروهای آتش‌نشانی اهمیت زیادی دارد، زیرا تأخیر در مکش یا باقی ماندن هوا در خط می‌تواند زمان رسیدن سیستم به شرایط عملیاتی را افزایش دهد.

عمق مکش تا 8 متر

برای مدل مرجع HNI-1500، حداکثر عمق مکش اعلام‌شده 8 متر است.

این عدد یک مشخصه مرجع سیستم است و به معنی تضمین عملکرد یکسان در تمام شرایط نصب نیست. ارتفاع واقعی مکش تحت تأثیر عواملی مانند:

• سلامت سیستم پرایمر
• آب‌بندی اتصالات مکش
• قطر و طول شیلنگ
• تعداد زانوها و اتصالات
• دمای آب
• وضعیت صافی ورودی
• دور پمپ

قرار دارد.

در نتیجه هنگام نصب پمپ، طراحی مسیر مکش به‌اندازه مشخصات خود پمپ اهمیت دارد.

دبی 1500 تا 2000 لیتر در دقیقه چه مفهومی دارد؟

ظرفیت 1500 تا 2000 L/min بیانگر میزان جریان آبی است که پمپ در شرایط کاری مشخص می‌تواند جابه‌جا کند. اما هنگام انتخاب پمپ برای خودرو آتش‌نشانی باید دبی موردنیاز در کنار فشار موردنیاز بررسی شود. یک پمپ ممکن است در دبی بالا فشار متفاوتی نسبت به نقطه کاری دیگر داشته باشد.

به همین دلیل برای تطبیق دقیق پمپ با مانیتور، هوزریل، خروجی‌های جانبی یا تجهیزات اطفای حریق باید Pump Curve یا منحنی دبی–فشار همان Variant بررسی شود.

تطبیق پمپ با سیستم انتقال قدرت

پمپ آتش‌نشانی روی خودرو معمولاً توان خود را از موتور خودرو و از طریق مجموعه انتقال قدرت دریافت می‌کند. بسته به طراحی خودرو، انتقال توان می‌تواند از طریق PTO، Split Shaft، Cardan Shaft یا سیستم انتقال مکانیکی اختصاصی انجام شود.

پیش از خرید پمپ آتش نشانی 1500 باید مشخص شود:

• دور ورودی مجاز پمپ چقدر است؛
• توان موردنیاز در نقطه کاری چیست؛
• نسبت انتقال PTO یا Split Shaft چه مقداری است؛
• جهت دوران ورودی پمپ چیست؛
• نوع اتصال شفت یا فلنج چگونه است.

از آنجا که این پارامترها برای Variant موردنظر هنوز به‌صورت قطعی تأیید نشده‌اند، نباید صرفاً براساس ظرفیت 1500 لیتر بر دقیقه مجموعه انتقال قدرت انتخاب شود.

اهمیت انتخاب صحیح PTO و گاردان

در نصب پمپ آتش‌نشانی، انتخاب پمپ تنها بخشی از طراحی سیستم است. اگر دور خروجی PTO یا Split Shaft با محدوده کاری پمپ هماهنگ نباشد، عملکرد مجموعه می‌تواند از نقطه طراحی خارج شود. همچنین در سیستم‌هایی که انتقال نیرو به کمک Cardan Shaft انجام می‌شود، هم‌راستایی، طول گاردان، زاویه مفاصل، بالانس و نوع فلنج اهمیت زیادی دارند.

لرزش غیرطبیعی در خط انتقال می‌تواند بار اضافی به شفت، یاتاقان‌ها و آب‌بندی پمپ وارد کند.

کاربرد پمپ آتش نشانی 1500

این رده از پمپ‌ها برای استفاده در خودروها و تجهیزات اطفای حریقی طراحی می‌شود که به جریان قابل توجه آب نیاز دارند.

بسته به طراحی نهایی سیستم، پمپ می‌تواند در مواردی مانند:

• خودروهای آتش‌نشانی شهری
• خودروهای اطفای حریق صنعتی
• خودروهای حمل آب مجهز به سیستم پمپاژ
• سیستم‌های ثابت یا متحرک اطفای حریق
• مدارهای تغذیه مانیتور و خروجی‌های آتش‌نشانی

مورد استفاده قرار گیرد.

نوع کاربرد نهایی باید براساس دبی، فشار و آرایش کامل سیستم تعیین شود.

نکات مهم هنگام خرید پمپ آتش نشانی 1500

هنگام خرید این محصول، صرفاً عنوان «پمپ آتش نشانی 1500» برای انتخاب قطعی کافی نیست. در انتخاب تجهیزات آتش نشانی، مشخصات فنی پمپ باید با سیستم اطفای حریق و سیستم انتقال قدرت خودرو تطبیق داده شود.

پیش از سفارش، بهتر است پلاک یا کد فنی پمپ بررسی شده و موارد زیر با مشخصات سیستم تطبیق داده شوند:

• ظرفیت پمپ
• فشار کاری
• دور نامی (RPM)
• جهت دوران
• نوع فلنج ورودی
• سایز ورودی و خروجی
• سیستم انتقال نیرو و نحوه اتصال به خودرو

اگر پمپ قرار است جایگزین یک پمپ آتش نشانی قدیمی شود، علاوه بر مشخصات فنی، ابعاد محل نصب، موقعیت اتصالات و مشخصات اتصال مکانیکی پمپ قبلی نیز باید کنترل شوند.

بررسی پمپ آتش نشانی پیش از نصب

پیش از راه‌اندازی پمپ، پوسته باید از نظر ترک، ضربه، خوردگی و آسیب‌های ظاهری بررسی شود. همچنین محور پمپ باید بدون گیرکردگی یا لقی غیرعادی دوران داشته باشد.سلامت سیستم پرایمر، اتصالات مکش، آب‌بندی‌ها و مسیر خروجی نیز باید پیش از بارگذاری کامل کنترل شود. راه‌اندازی اولیه بهتر است به‌صورت کنترل‌شده انجام گیرد تا مواردی مانند نشتی، لرزش، صدای غیرطبیعی و افزایش دمای نامتعارف در مجموعه قابل شناسایی باشد.

درباره مدل HNI-1500

مشخصات ارائه‌شده در این صفحه بر اساس مدل مرجع HNI-1500 تنظیم شده است. اعداد مربوط به فشار، RPM، توان، قطر اتصالات، وزن و ابعاد تا زمانی که دیتاشیت یا پلاک همان Variant بررسی نشده باشد، نباید به‌عنوان مشخصات قطعی محصول AT15-62943A در نظر گرفته شوند.

در انتخاب محصولات آتش نشانی و تجهیزات اطفای حریق، تطبیق دقیق پلاک محصول با سیستم خودرو اهمیت بیشتری از درج تعداد زیادی مشخصات عددی تأییدنشده دارد.

خلاصه محصول

پمپ آتش نشانی 1500 کد AT15-62943A یک پمپ سانتریفیوژ مورد استفاده در سیستم‌های اطفای حریق و تجهیزات آتش نشانی است که ظرفیت مرجع آن در محدوده 1500 تا 2000 لیتر در دقیقه اعلام شده است.

در Variant مورد بررسی، پوسته پمپ از آلیاژ آلومینیوم AL 356 و محور از Stainless Steel AISI 431 ساخته شده است. سیستم پرایمر این پمپ نیز از نوع پیستونی اتوماتیک بوده و عمق مکش مرجع آن تا 8 متر اعلام شده است.

برای انتخاب نهایی پمپ AT15-62943A، مشخصاتی مانند فشار کاری، دور ورودی، جهت دوران و نوع اتصالات باید با پلاک همان Variant و مشخصات سیستم انتقال قدرت خودرو تطبیق داده شوند.

شهر قطعات این محصول را در گروه محصولات آتش نشانی و تجهیزات اطفای حریق ارائه می‌کند و بررسی دقیق مشخصات فنی پیش از سفارش و نصب، برای اطمینان از سازگاری پمپ با سیستم خودرو ضروری است.
