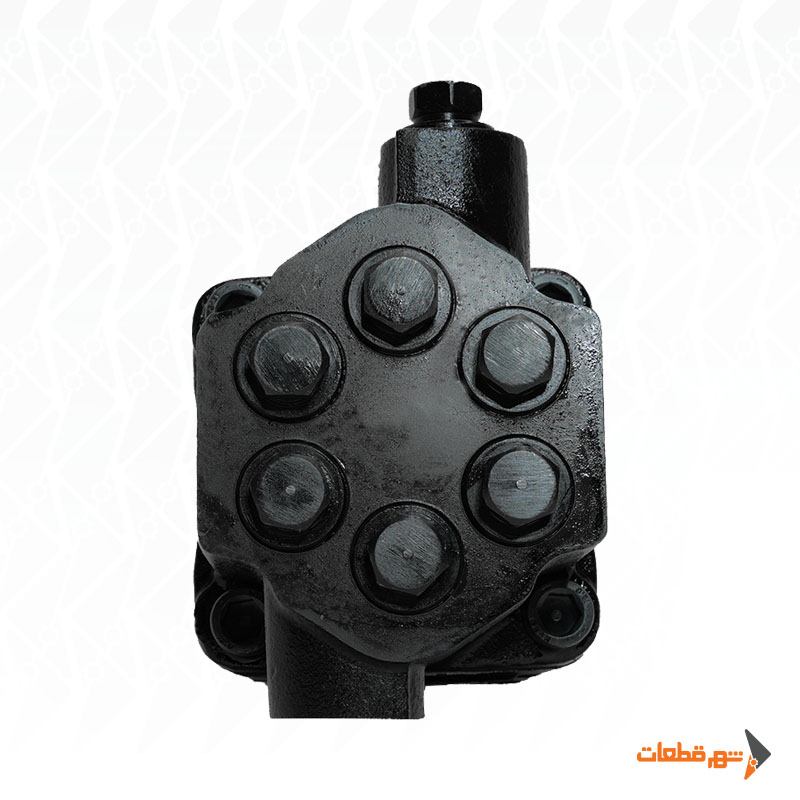

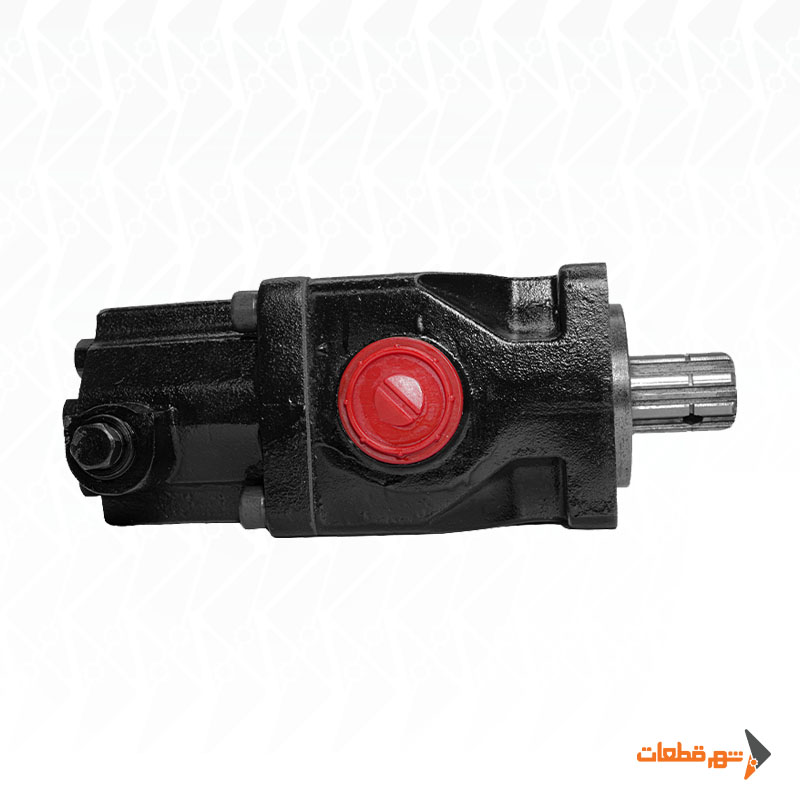

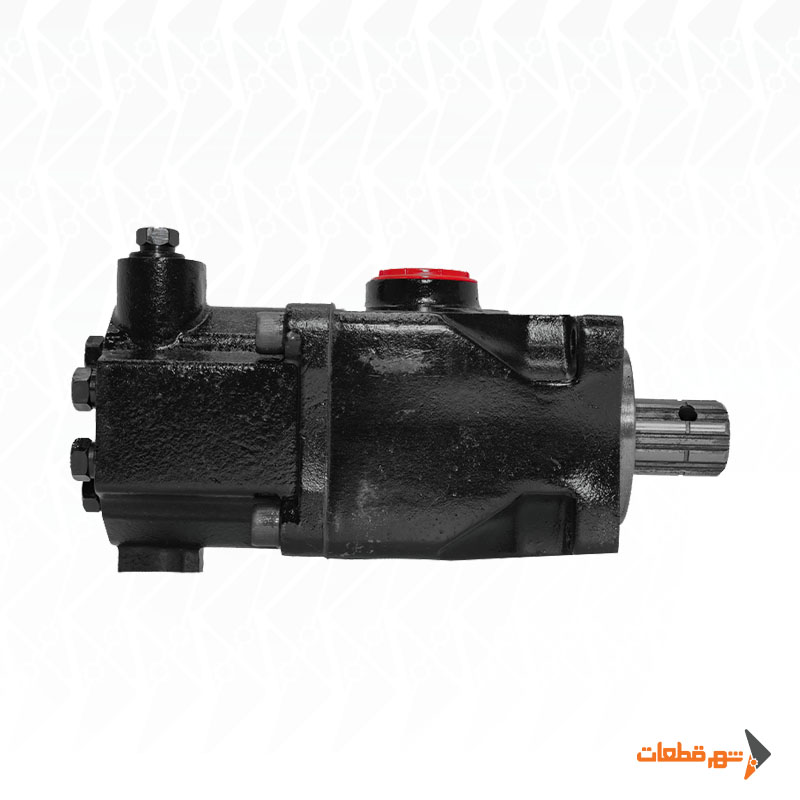

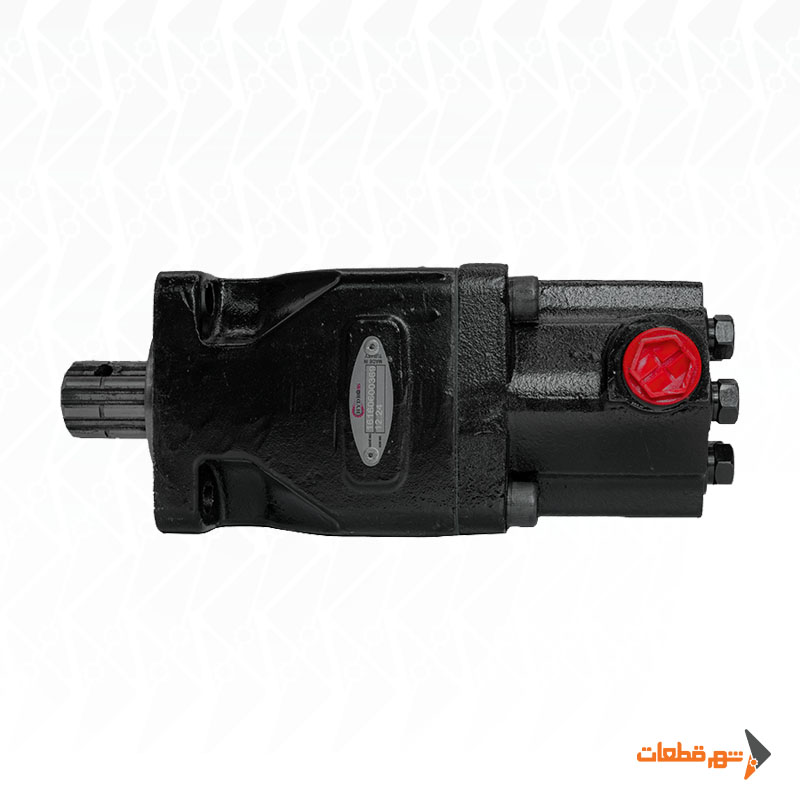

پمپ ۶ پیستون جرثقیلی برند HYDROAS ترکیه یکی از قطعات سیستم هیدرولیک تجهیزات بالابری است که برای تأمین جریان روغن موردنیاز مدار هیدرولیک جرثقیل معرفی میشود. این محصول از خانواده پمپ های پیستونی (Piston Pump) بوده و با ساختار 6 پیستونی، پوسته چدنی و اجزای فولادی شناخته میشود.

در جرثقیلهای هیدرولیکی، پمپ وظیفه تأمین جریان روغن برای عملگرهایی مانند جکهای بالابر و بازوهای هیدرولیکی را برعهده دارد. عملکرد صحیح این مجموعه به هماهنگی پمپ با شیرهای کنترل، جکها، مدار هیدرولیک و سیستم انتقال قدرت وابسته است.

پمپ ۶ پیستون جرثقیلی هیدروآس با کد PH36-9313A برای استفاده در سیستمهای هیدرولیکی سازگار معرفی شده است. جنس پوسته آن چدن و جنس شفت و اجزای فلزی اعلامشده فولاد است. با این حال، مشخصاتی مانند حجم جابه‌جایی، فشار کاری، دور مجاز و نوع اتصال باید براساس مدل دقیق سازنده تأیید شوند.

هنگام خرید پمپ 6 پیستون جرثقیلی، توجه به تعداد پیستونها کافی نیست. ظرفیت واقعی پمپ، شرایط کاری جرثقیل، جهت دوران و نوع اتصال به بغل گیربکس از معیارهای اصلی انتخاب قطعه مناسب هستند.

مشخصات فنی پمپ ۶ پیستون جرثقیلی HYDROAS

عملکرد پمپ ۶ پیستون در سیستم هیدرولیک جرثقیل

در جرثقیلهای هیدرولیکی، پمپ وظیفه تأمین جریان روغن موردنیاز عملگرهای سیستم را برعهده دارد. این جریان از طریق مجموعه شیرهای کنترل به بخشهایی مانند جکهای بالابر، مکانیزم تغییر زاویه بازو و سایر مصرفکنندههای هیدرولیکی هدایت میشود.

در جرثقیلهای کامیونی، توان مکانیکی موردنیاز پمپ میتواند از طریق بغل گیربکس یا Power Take-Off (PTO) تأمین شود. با فعال شدن مجموعه انتقال قدرت، شفت ورودی پمپ به حرکت درمیآید و مکانیزم پیستونی فرآیند جابه‌جایی روغن را انجام میدهد.

در خانواده پمپ های پیستونی، حرکت رفتوبرگشتی پیستونها باعث تغییر حجم محفظههای داخلی و ایجاد چرخه مکش و دهش میشود. نحوه ایجاد این حرکت به آرایش مکانیکی پمپ بستگی دارد.

پمپ موردنظر با شش پیستون معرفی شده است؛ اما برای تعیین آرایش دقیق پیستونها و نوع مکانیزم داخلی آن، شناسایی مدل اختصاصی HYDROAS ضروری است.

اهمیت پمپ در کنترل حرکات جرثقیل

عملکرد سیستم هیدرولیک جرثقیل فقط به تأمین فشار روغن محدود نمیشود. سرعت حرکت جکها، تغییر زاویه بازو، عملکرد تجهیزات جانبی و کنترل بار، همگی به طراحی صحیح مدار وابستهاند.

پمپ با تأمین جریان روغن، یکی از ورودیهای اصلی عملکرد این سیستم را فراهم میکند. مقدار دبی مؤثر میتواند بر سرعت حرکت عملگرها تأثیر بگذارد، درحالیکه فشار مدار با نیروی موردنیاز برای غلبه بر بار ارتباط دارد.

با این حال، کنترل دقیق حرکت و نگهداری ایمن بار صرفاً توسط پمپ انجام نمیشود. شیرهای کنترل جهت، شیرهای نگهدارنده بار، تجهیزات محدودکننده فشار و سامانههای ایمنی جرثقیل در این فرآیند نقش اساسی دارند.

به همین دلیل، انتخاب پمپ ۶ پیستون جرثقیلی باید متناسب با مشخصات کل مدار هیدرولیک انجام شود و جایگزینی آن نباید باعث تغییر ناخواسته شرایط عملکرد یا تنظیمات ایمنی جرثقیل شود.

ساختار 6 پیستونی پمپ HYDROAS

یکی از ویژگیهای اصلی این محصول، وجود شش پیستون در مجموعه پمپاژ است.

در پمپ های پیستونی، حرکت پیستونها موجب تغییر حجم محفظههای داخلی میشود و روغن را از ورودی به سمت خروجی انتقال میدهد.

تعداد پیستونها یکی از مشخصات طراحی است، اما تعیینکننده مستقل حجم جابه‌جایی یا فشار کاری نیست. عواملی مانند قطر پیستونها، کورس حرکت و ساختار داخلی مجموعه نیز در مشخصات عملکردی پمپ نقش دارند.

برای مثال، دو پمپ 6 پیستونی میتوانند به دلیل تفاوت در ابعاد و آرایش داخلی، دبی متفاوتی در یک دور مشخص داشته باشند.

بنابراین 6 پیستونی بودن محصول PH36-9313A بهتنهایی برای تعیین ظرفیت آن کافی نیست و حجم جابه‌جایی واقعی باید از دیتاشیت همان مدل استخراج شود.

حجم جابه‌جایی و تأثیر دبی بر سرعت جرثقیل

یکی از مهمترین پارامترهای انتخاب پمپ جرثقیلی، حجم جابه‌جایی یا Displacement است.

این مشخصه نشان میدهد که پمپ با هر دور گردش شفت، چه حجم تئوری از روغن را جابه‌جا میکند. دبی واقعی نیز به حجم جابه‌جایی، سرعت دوران و راندمان حجمی وابسته است.

در مدار هیدرولیک جرثقیل، جریان روغن میتواند بر سرعت حرکت جکها و عملگرهای مختلف تأثیر بگذارد.

اگر دبی تأمینشده کمتر از مقدار موردنیاز مدار باشد، ممکن است سرعت عملکرد تجهیزات کاهش پیدا کند. در مقابل، افزایش جریان بیش از محدوده طراحی میتواند باعث تغییر نامناسب سرعت حرکات، افزایش افت فشار و افزایش تولید گرما در مدار شود.

بنابراین انتخاب پمپ با دبی بیشتر همیشه به معنی عملکرد بهتر جرثقیل نیست.

برای پمپ 6 پیستونی HYDROAS کد PH36-9313A، حجم جابه‌جایی و دبی نامی هنوز تأیید نشدهاند و باید با مشخصات مدار هیدرولیک جرثقیل تطبیق داده شوند.

فشار کاری و ظرفیت پمپ جرثقیلی

فشار کاری پمپ یکی از معیارهای اصلی انتخاب آن برای تجهیزات بالابری است.

در جرثقیل، نیروهای واردشده به جکها و سایر عملگرها به شرایط بارگذاری، هندسه بازو، موقعیت بار و طراحی مدار هیدرولیک بستگی دارند.

پمپ باید بتواند جریان روغن موردنیاز سیستم را در محدوده فشار مجاز خود تأمین کند.

در مشخصات پمپ های هیدرولیک، معمولاً میان فشار کاری پیوسته، فشار متناوب و حداکثر فشار لحظهای تفاوت وجود دارد. هرکدام از این مقادیر ممکن است برای شرایط و مدتزمان مشخصی مجاز باشند.

در خانواده پمپ های 6 پیستونی ترکیهای، مدلهایی با ظرفیتهای فشاری متفاوت وجود دارند؛ اما این اعداد متعلق به مدلهای مشخص همان سازندگان هستند.

برای محصول PH36-9313A، فشار کاری پیوسته، فشار متناوب و فشار لحظهای هنوز از دیتاشیت HYDROAS تأیید نشدهاند.

پوسته چدنی و شفت فولادی پمپ جرثقیلی

پوسته این محصول از چدن معرفی شده است.

در پمپ های هیدرولیک پیستونی، بدنه وظیفه نگهداری اجزای داخلی، حفظ موقعیت مکانیزم پمپاژ و فراهم کردن مسیرهای عبور روغن را برعهده دارد.

شفت فولادی نیز وظیفه دریافت گشتاور از مجموعه محرک و انتقال حرکت دورانی به مکانیزم داخلی را انجام میدهد.

در چنین تجهیزاتی، سلامت سطوح تماس، وضعیت شفت، آببندیها و اجزای داخلی اهمیت زیادی دارد. سایش یا آسیب در این بخشها ممکن است موجب افزایش نشتی داخلی، کاهش راندمان و ایجاد صدای غیرعادی شود.

اگرچه متریال اعلامشده محصول شامل چدن و فولاد است، گرید دقیق آلیاژها و جنس مستقل پیستونها هنوز تأیید نشدهاند.

به همین دلیل، مقاومت مکانیکی و ظرفیت فشاری این پمپ را نمیتوان فقط بر اساس جنس پوسته تعیین کرد.

تفاوت پمپ ۶ پیستون جرثقیلی با پمپ ۶ پیستون کمپرسی

پمپ های 6 پیستونی در سیستمهای هیدرولیکی مختلف مورد استفاده قرار میگیرند، اما شرایط عملکردی آنها ممکن است متفاوت باشد.

در سیستم هیدرولیک کمپرسی، یکی از وظایف اصلی پمپ تأمین جریان روغن برای بالا بردن اتاق بار است. در این کاربرد، دبی موردنیاز، فشار کاری و زمان بالابری از معیارهای مهم انتخاب هستند.

در مقابل، سیستم هیدرولیک جرثقیل معمولاً دارای چند مصرفکننده با عملکردهای متفاوت است. کنترل حرکت بازوها، تغییر وضعیت جکها و مدیریت بار، به هماهنگی دقیق میان جریان روغن، شیرهای کنترل و تجهیزات ایمنی نیاز دارد.

این تفاوت به معنی آن نیست که هر پمپ جرثقیلی الزاماً فشار بیشتری از پمپ کمپرسی تولید میکند. ظرفیت واقعی به طراحی و مدل پمپ وابسته است.

بنابراین پمپ ۶ پیستون جرثقیلی HYDROAS کد PH36-9313A نباید صرفاً به دلیل تعداد پیستون مشابه، جایگزین پمپ ۶ پیستون کمپرسی شود.

سازگاری پمپ جرثقیلی با بغل گیربکس

در جرثقیلهای کامیونی، پمپ هیدرولیک ممکن است توان موردنیاز خود را از بغل گیربکس یا PTO دریافت کند.

برای ایجاد اتصال صحیح، نوع فلنج، ابعاد شفت ورودی، جهت دوران و سرعت خروجی بغل گیربکس باید با مشخصات پمپ سازگار باشند.

در خانواده پمپ های هیدرولیک، اتصالهایی مانند UNI و ISO وجود دارند؛ اما نوع اتصال دقیق PH36-9313A هنوز مشخص نشده است.

علاوه بر سازگاری مکانیکی، توان و گشتاور خروجی PTO باید برای راهاندازی پمپ در شرایط بارگذاری موردنظر کافی باشد.

اگر نسبت تبدیل بغل گیربکس باعث شود پمپ خارج از محدوده دور مجاز فعالیت کند، احتمال بروز مشکلاتی مانند تأمین نامناسب روغن، افزایش دمای کاری و استهلاک مجموعه افزایش پیدا میکند.

در نتیجه هنگام انتخاب پمپ ۶ پیستون جرثقیلی، باید مشخصات PTO و پمپ بهصورت همزمان بررسی شوند.

جهت دوران و دور مجاز پمپ

جهت دوران شفت یکی از مشخصات مهم هنگام نصب پمپ هیدرولیک است.

پمپ های پیستونی بسته به طراحی میتوانند برای حرکت راستگرد یا چپگرد تولید شوند. در بعضی مدلها نیز ساختار ویژهای برای شرایط دوران متفاوت وجود دارد.

اما نمیتوان فقط براساس تعداد پیستونها یا عنوان جرثقیلی، جهت دوران را تعیین کرد.

سرعت دوران پمپ نیز باید مطابق محدوده اعلامشده سازنده باشد. افزایش دور در محدوده مجاز میتواند دبی را تغییر دهد، اما دور بیش از حد ممکن است باعث نامناسب شدن شرایط مکش روغن و افزایش استهلاک شود.

برای PH36-9313A، جهت دوران و حداقل و حداکثر RPM هنوز تأیید نشدهاند.

اهمیت نگهداری و کیفیت روغن هیدرولیک

پمپ های پیستونی برای عملکرد صحیح به روغن هیدرولیک مناسب و شرایط مکش مطلوب نیاز دارند.

آلودگی روغن میتواند باعث سایش سطوح داخلی، آسیب به پیستونها و کاهش راندمان پمپ شود. همچنین استفاده از روغن با گرانروی نامناسب ممکن است عملکرد مجموعه را تحت تأثیر قرار دهد.

مسیر مکش باید بدون محدودیت غیرمجاز باشد تا روغن کافی به پمپ برسد. نشتی هوا یا گرفتگی شدید در این مسیر میتواند باعث افزایش صدا و ایجاد مشکلاتی مانند کاویتاسیون شود.

در سرویس دورهای سیستم جرثقیل، وضعیت فیلترها، دمای روغن، نشتی اتصالات و صدای عملکرد پمپ باید بررسی شود.

در صورت مشاهده کاهش عملکرد هیدرولیک، پیش از تعویض پمپ لازم است سایر اجزای مدار نیز بررسی شوند؛ زیرا ایراد شیرهای کنترل، نشتی داخلی جک یا مشکل در PTO میتواند علائم مشابهی ایجاد کند.

نکات مهم هنگام خرید پمپ 6 پیستون جرثقیلی

هنگام خرید این محصول، ابتدا باید مدل جرثقیل و مشخصات سیستم هیدرولیک آن بررسی شود.

حجم جابه‌جایی، فشار کاری پیوسته، دور مجاز، جهت دوران و نوع اتصال از مهمترین مشخصاتی هستند که باید با مدار و مجموعه محرک تطبیق داشته باشند.

اگر پمپ قرار است جایگزین نمونه قبلی شود، مقایسه شماره فنی سازنده، ابعاد فلنج، شفت ورودی و مشخصات عملکردی اهمیت زیادی دارد.

همچنین باید اطمینان حاصل شود که پمپ جدید با شرایط کنترل حرکت و تجهیزات ایمنی جرثقیل سازگار است. هرگونه تغییر در عملکرد سیستم بالابری باید مطابق الزامات فنی سازنده جرثقیل ارزیابی شود.
