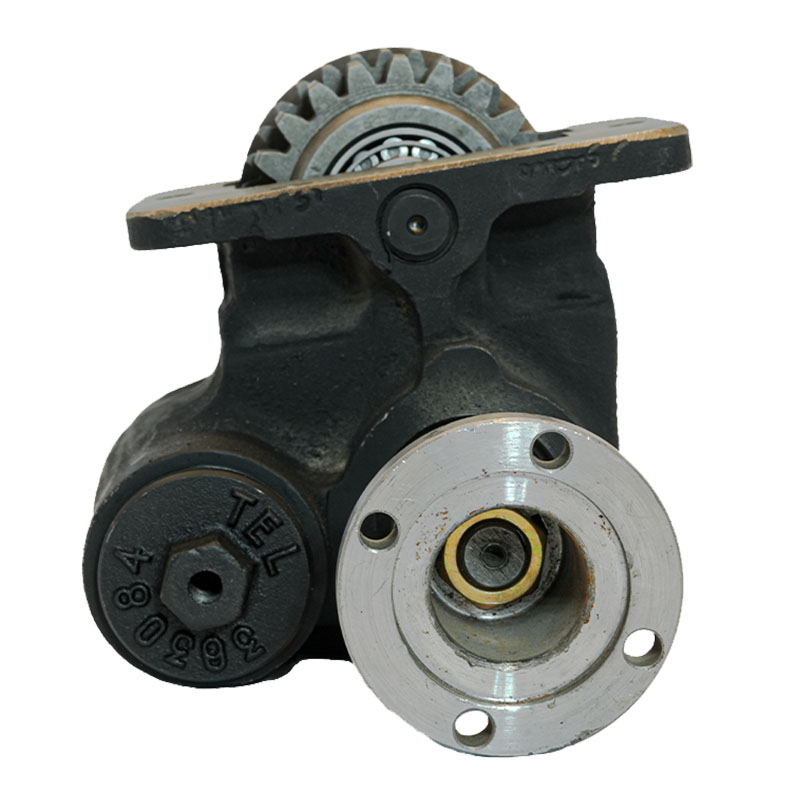

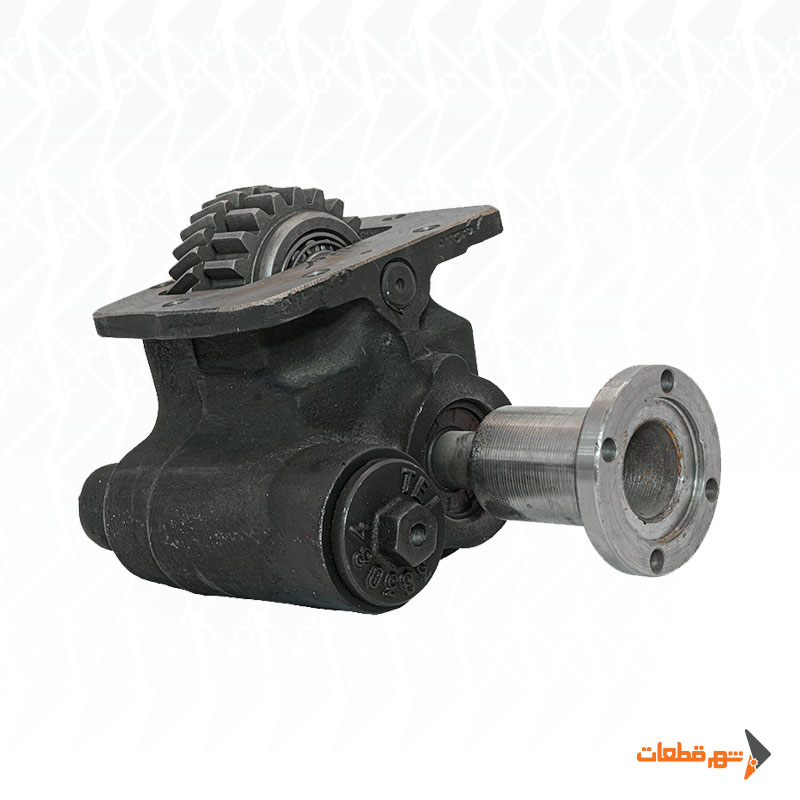

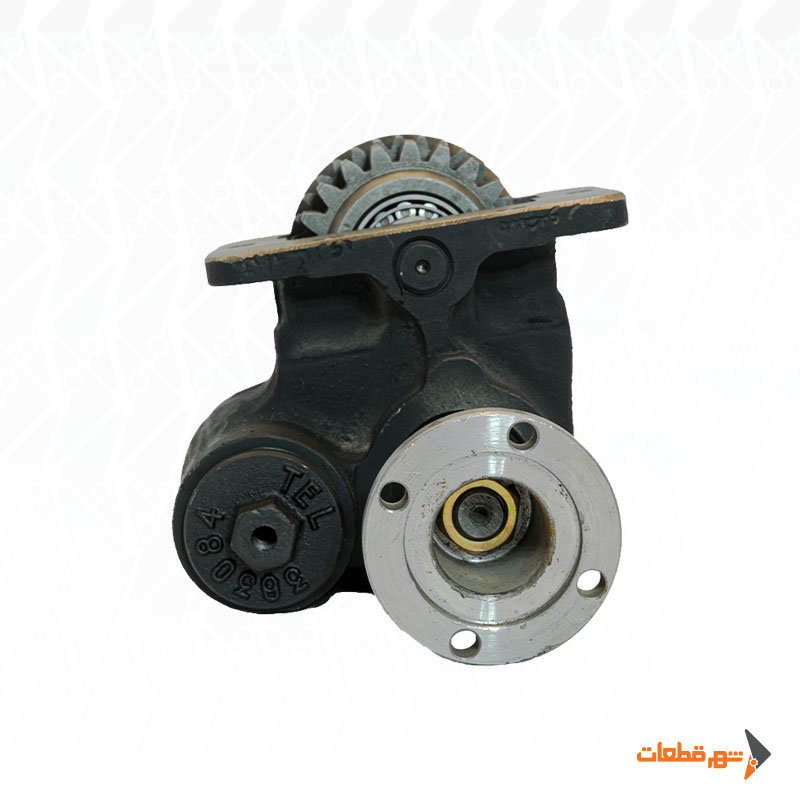

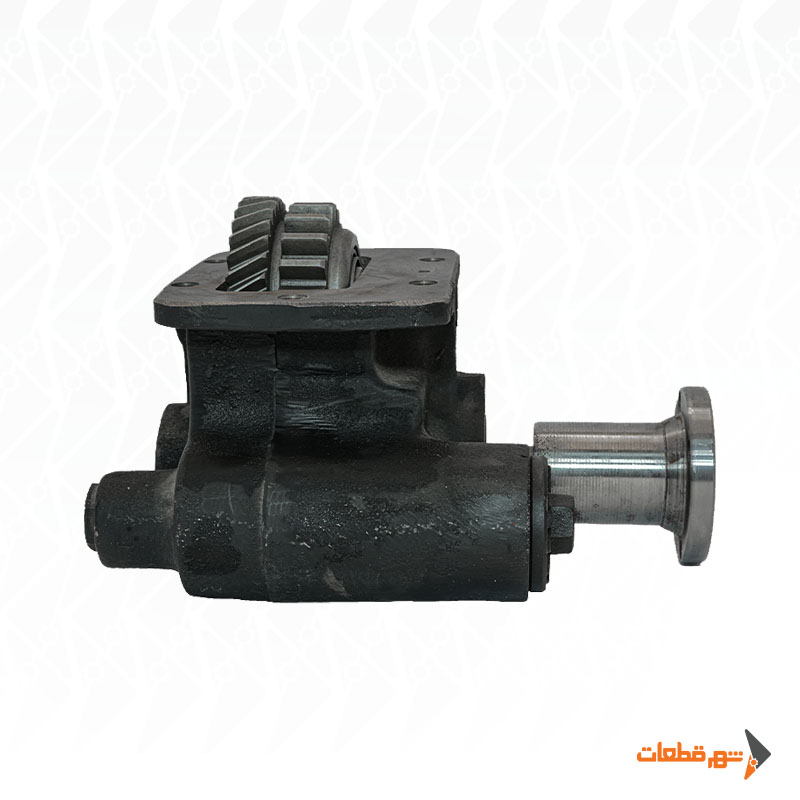

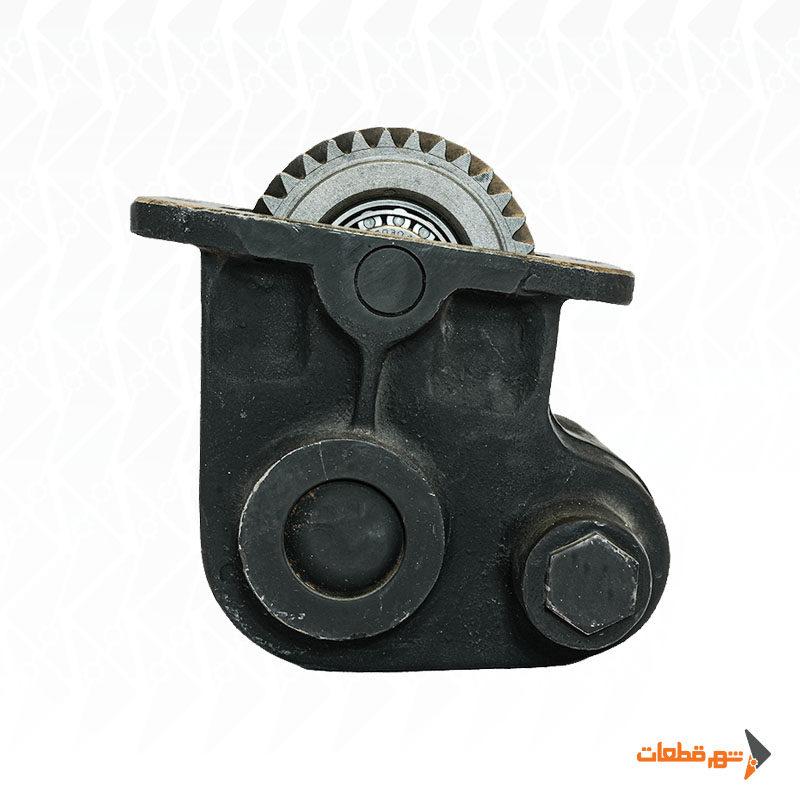

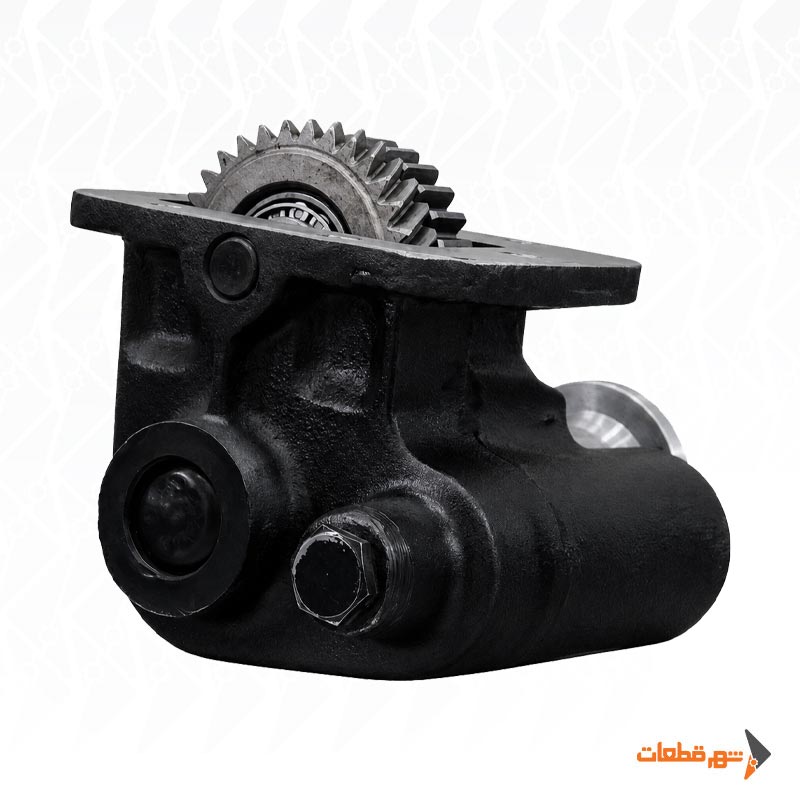

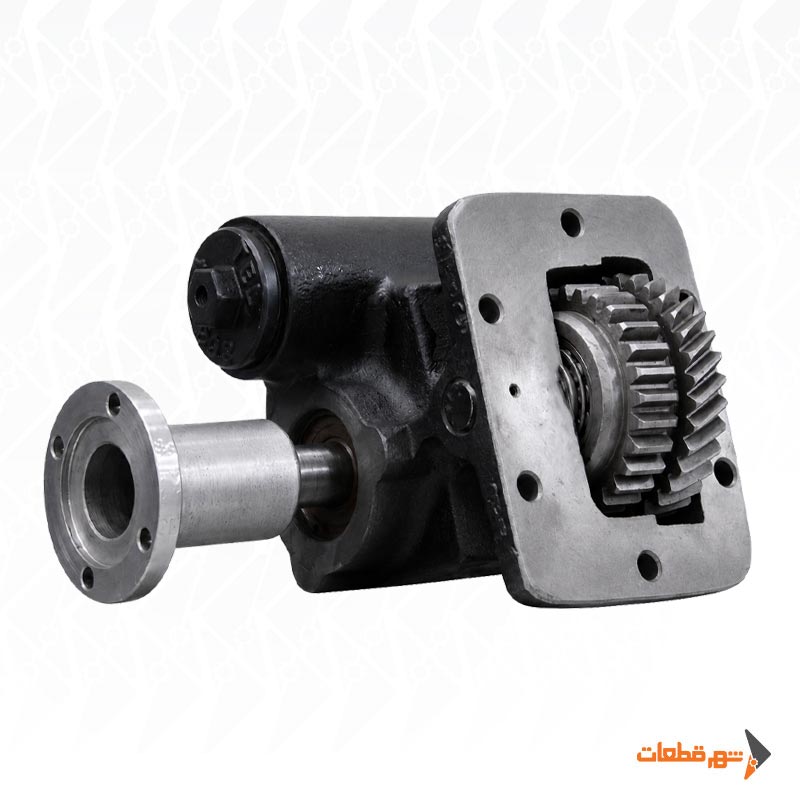

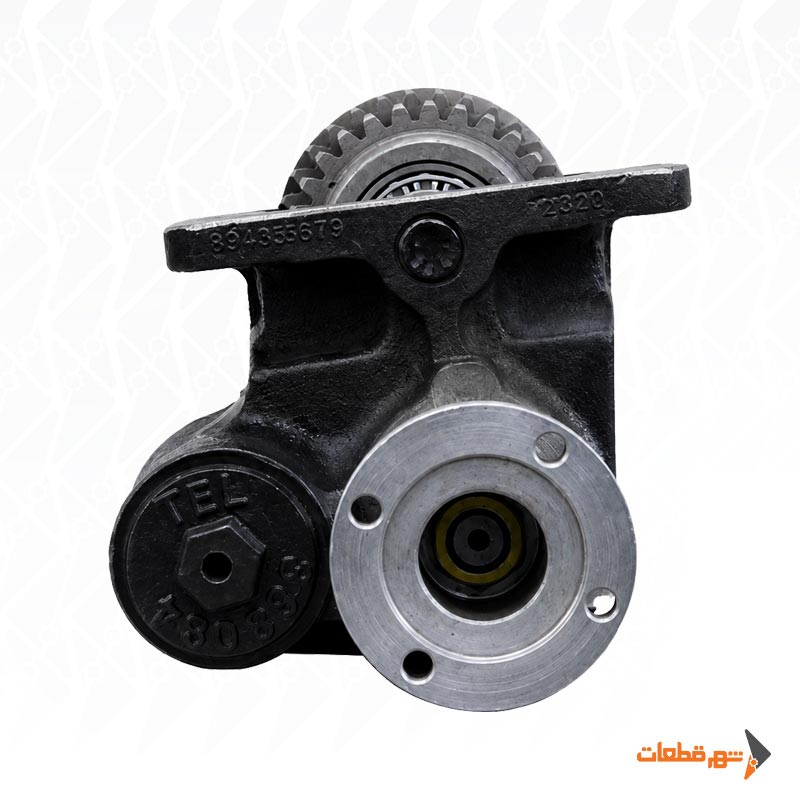

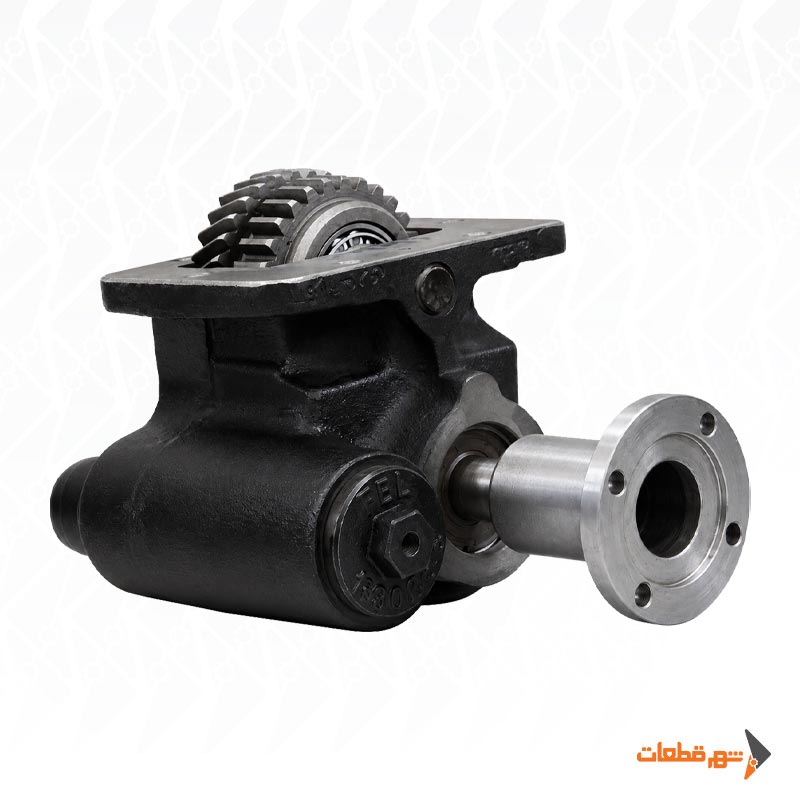

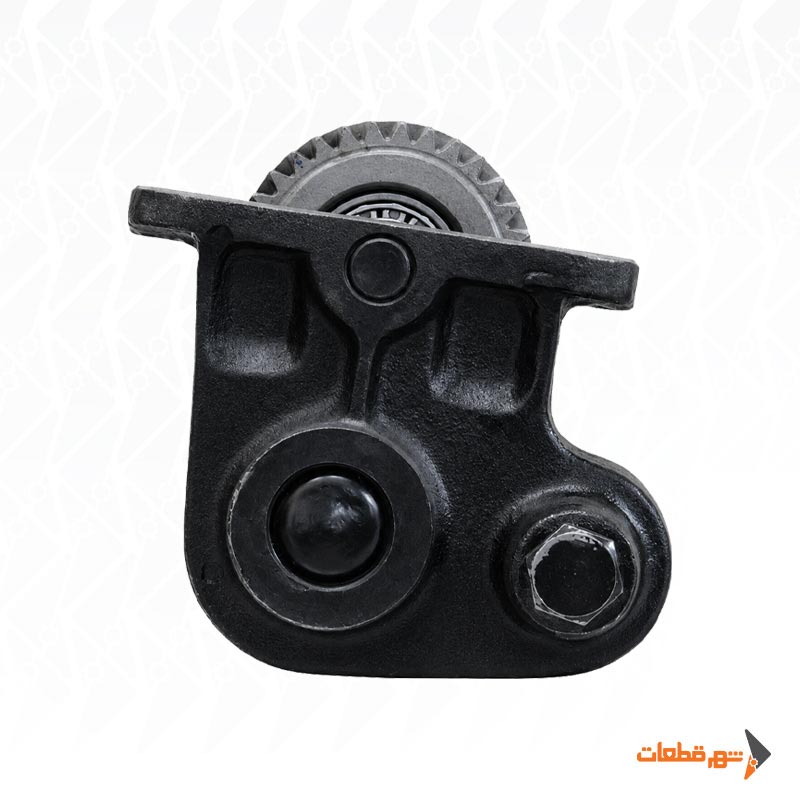

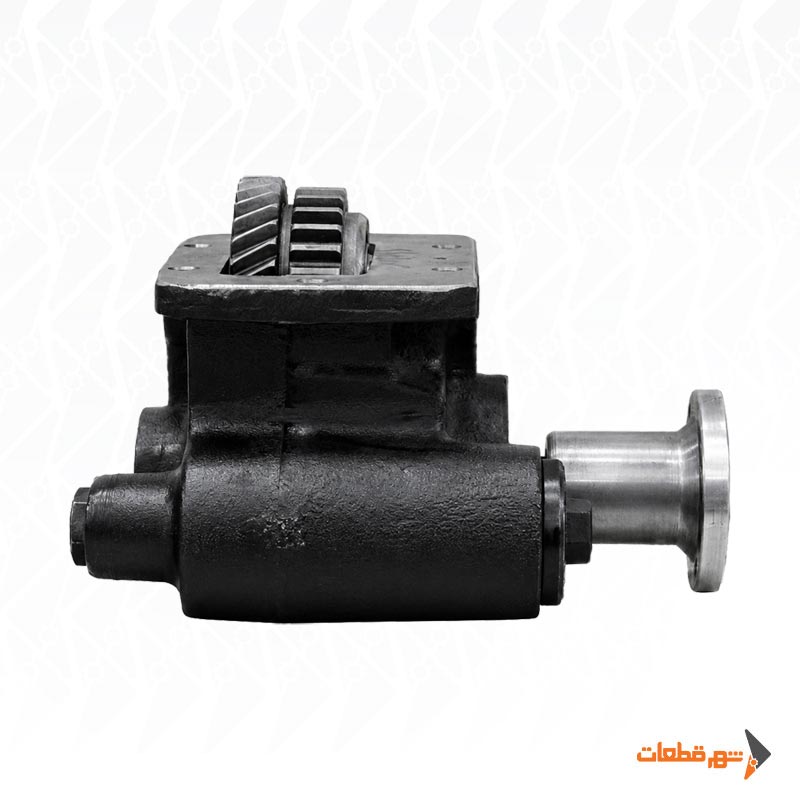

بغل گیربکس شیلر تراشکاری منصور یکی از قطعات سیستم انتقال قدرت کامیونتهای شیلر است که برای انتقال توان مکانیکی از گیربکس خودرو به تجهیزات جانبی مورد استفاده قرار میگیرد. این محصول با ساختار چدنی و فولادی، برای بررسی نصب روی کامیونتهای شیلر بهمن دیزل معرفی شده است.
بغل گیربکس یا Power Take-Off (PTO) با دریافت حرکت از مجموعه دندههای گیربکس، امکان انتقال نیرو به تجهیزاتی مانند پمپ هیدرولیک را فراهم میکند. این توان میتواند برای راهاندازی سیستمهای کاربری از جمله کمپرسی یا بالابر هیدرولیکی استفاده شود؛ البته نوع کاربری نهایی به مشخصات فنی PTO، پمپ و مجموعه انتقال قدرت بستگی دارد.
بغل گیربکس شیلر با کد BG54-62115A و برند تراشکاری منصور، محصولی با کشور سازنده اعلامی ایران است. طبق اطلاعات ثبتشده، پوسته این قطعه از چدن و شفت و چرخدندههای آن از فولاد ساخته شدهاند.
هنگام خرید بغل گیربکس شیلر، مهمترین موضوع شناسایی کد واقعی گیربکس خودرو است. کامیونتهای شیلر در منابع فنی با گیربکسهای متفاوتی معرفی شدهاند و نمیتوان تنها براساس نام خودرو، سازگاری یک PTO را قطعی دانست.
مشخصات فنی بغل گیربکس شیلر تراشکاری منصور
|
مشخصه فنی |
مقدار / توضیح |
|
نام محصول |
بغل گیربکس شیلر |
|
کد محصول شهر قطعات |
BG54-62115A |
|
نام انگلیسی |
Shiller Power Take-Off (PTO) |
|
برند اعلامی |
تراشکاری منصور |
|
کشور سازنده اعلامی |
ایران |
|
نوع قطعه |
بغل گیربکس / PTO |
|
نوع سیستم |
انتقال قدرت مکانیکی |
|
خودروی مرتبط |
کامیونت شیلر / Bahman Shiller |
|
خودروساز |
بهمن دیزل |
|
تناژ خودروهای مرتبط |
شیلر ۶ و ۸ تن؛ نیازمند تطبیق نسخه |
|
نوع گیربکس خودروهای مرجع |
دستی ششسرعته |
|
خانواده گیربکس مرجع |
WLY و 6S51 |
|
مکانیزم اصلی |
انتقال توان از گیربکس به خروجی PTO |
|
جنس پوسته |
چدن |
|
جنس شفت |
فولاد |
|
جنس چرخدندهها |
فولاد |
|
دور خروجی |
وابسته به دور ورودی و نسبت تبدیل |
|
کاربرد اصلی |
انتقال توان به تجهیزات جانبی |
|
کاربردهای احتمالی |
پمپ هیدرولیک کمپرسی و بالابر سازگار |
توضیح فنی: برند تراشکاری منصور، کشور ساخت ایران و متریال چدن و فولاد براساس اطلاعات اعلامشده محصول هستند. کدهای گیربکس درجشده، اطلاعات مرجع مربوط به کامیونت شیلر محسوب میشوند و سازگاری قطعی آنها با BG54-62115A هنوز تأیید نشده است.
عملکرد بغل گیربکس شیلر در سیستم انتقال قدرت
بغل گیربکس یکی از اجزای مهم در خودروهایی است که علاوه بر حرکت، وظیفه تأمین توان برای تجهیزات جانبی را نیز برعهده دارند. در این سیستم، PTO از طریق اتصال مکانیکی به گیربکس خودرو، توان دورانی را دریافت کرده و به خروجی خود منتقل میکند. این خروجی میتواند بسته به طراحی، مستقیماً به پمپ هیدرولیک متصل شود یا نیرو را از طریق مجموعه واسط و گاردان انتقال دهد.
در صورت استفاده از پمپ هیدرولیک، حرکت دورانی شفت پمپ باعث ایجاد جریان روغن در مدار میشود. جریان روغن نیز برای عملکرد تجهیزاتی مانند جکهای هیدرولیکی مورد استفاده قرار میگیرد. میزان توان قابل انتقال PTO به طراحی مکانیکی، نوع دندهها، شفت و شرایط کاری مجموعه وابسته است.
برای بغل گیربکس شیلر تراشکاری منصور، نسبت تبدیل و گشتاور مجاز هنوز مشخص نشدهاند. بنابراین پیش از انتخاب پمپ، باید توانایی انتقال قدرت این مدل بررسی شود.
سازگاری بغل گیربکس با کامیونت شیلر
یکی از مهمترین نکات خرید این محصول، بررسی مدل گیربکس نصبشده روی خودرو است. کامیونتهای شیلر از محصولات بهمن دیزل هستند و در منابع مشخصات فنی، نسخههایی با گیربکس دستی ششسرعته برای آنها گزارش شده است.
با این حال، در بررسی اطلاعات فنی شیلر، کدهایی مانند 6S51، 6S51B-27A و WLY 6G55 مشاهده میشوند.
وجود این کدهای متفاوت اهمیت زیادی دارد؛ زیرا ساختار محل نصب PTO، مشخصات دنده ورودی و نوع اتصال ممکن است میان گیربکسها متفاوت باشد.به همین دلیل، نمیتوان نتیجه گرفت که یک بغل گیربکس معرفیشده برای شیلر ۶ تن، الزاماً روی تمام نسخههای شیلر ۸ تن نیز قابل نصب است.
سازگاری قطعی بغل گیربکس BG54-62115A باید براساس کد درجشده روی گیربکس خودرو و مشخصات اتصال PTO تأیید شود.
تفاوت گیربکسهای مرجع شیلر
در منابع فنی خودرو، دو خانواده گیربکس برای بررسی ارتباط با کامیونت شیلر مطرح شدهاند.
|
مشخصه |
خانواده 6S51 |
خانواده WLY 6G55 |
|
نوع گیربکس |
دستی |
دستی |
|
تعداد دنده جلو |
۶ |
۶ |
|
کدهای گزارششده |
6S51 و 6S51B-27A |
WLY6G55 |
|
ارتباط با شیلر |
گزارششده در منابع خودرو |
گزارششده برای برخی نسخهها |
|
خانواده PTO قابل بررسی |
PTO سازگار با 6S51 |
PTO سازگار با WLY6G55 |
این جدول برای شناسایی خانواده گیربکس ارائه شده است، نه اثبات نصب مستقیم محصول تراشکاری منصور روی هر دو خانواده. در زمان خرید، بررسی پلاک یا شماره حکشده روی پوسته گیربکس روش دقیقتری نسبت به انتخاب قطعه صرفاً براساس نام شیلر است.
ساختار چدنی و فولادی بغل گیربکس شیلر

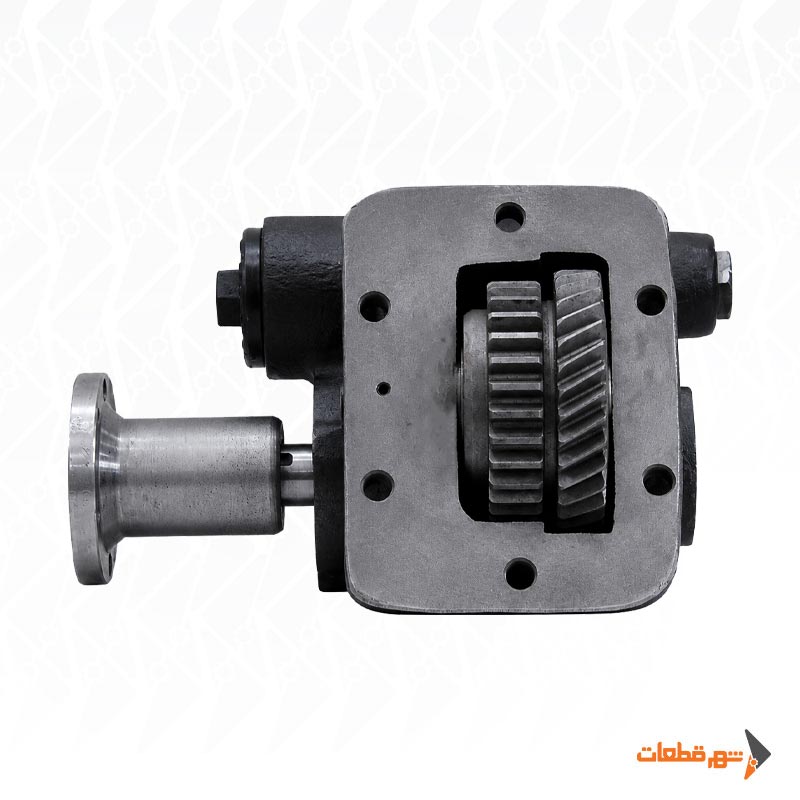

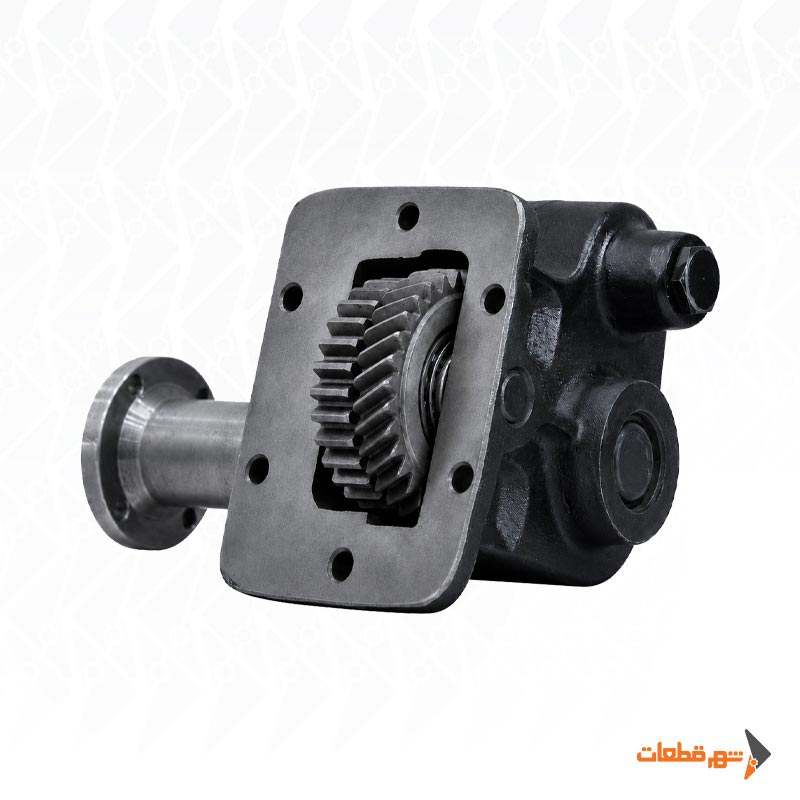

طبق اطلاعات محصول، پوسته بغل گیربکس تراشکاری منصور از چدن ساخته شده است. پوسته PTO وظیفه نگهداری چرخدندهها، شفت و سایر اجزای مکانیکی را برعهده دارد. همچنین محل قرارگیری قطعات داخلی و موقعیت اتصال مجموعه به گیربکس باید با دقت کافی طراحی و ساخته شده باشد. در این محصول، جنس شفت و چرخدندهها نیز فولاد اعلام شده است.
شفت وظیفه انتقال حرکت دورانی به خروجی را دارد و چرخدندهها در دریافت و انتقال توان از گیربکس نقش دارند. در چنین مجموعهای، کیفیت ساخت دندانهها، وضعیت یاتاقانها، میزان لقی و دقت همراستایی قطعات بر عملکرد و دوام PTO اثر میگذارند. با این حال، گرید چدن، آلیاژ فولاد و نوع عملیات حرارتی دندههای BG54-62115A هنوز بهصورت اختصاصی تأیید نشدهاند. همچنین نمیتوان ظرفیت گشتاور قطعه را تنها از روی چدنی بودن پوسته یا فولادی بودن دندهها تعیین کرد.
نوع فرمان بغل گیربکس شیلر
یکی از مشخصات مهم هر PTO، روش فعال و غیرفعال کردن آن است. در بغل گیربکسها، فرمان درگیری میتواند بسته به طراحی بهصورت مکانیکی، پنوماتیکی یا روش دیگری انجام شود.
در مدلهای مکانیکی، یک مجموعه فرمان مکانیکی برای کنترل درگیری استفاده میشود. در مدلهای بادی نیز فشار هوای کنترلشده میتواند برای جابهجایی مکانیزم درگیری به کار رود. اما نوع فرمان بغل گیربکس شیلر تراشکاری منصور با کد BG54-62115A هنوز تأیید نشده است. این موضوع هنگام خرید اهمیت دارد؛ زیرا قطعه باید با تجهیزات فرمان موجود روی خودرو هماهنگ باشد.
همچنین نحوه درگیر کردن PTO باید مطابق دستورالعمل سازنده انجام شود تا از آسیب احتمالی به دندهها و مکانیزم انتقال قدرت جلوگیری شود.
نسبت تبدیل PTO و تأثیر آن بر سرعت پمپ
نسبت تبدیل یکی از مشخصات تعیینکننده در انتخاب بغل گیربکس برای سیستم هیدرولیک است. این نسبت ارتباط میان سرعت ورودی PTO و سرعت خروجی آن را مشخص میکند. بسته به طراحی، خروجی PTO ممکن است نسبت به ورودی سرعت بیشتر، کمتر یا نزدیک به آن داشته باشد. اگر خروجی بغل گیربکس به پمپ هیدرولیک متصل باشد، سرعت دوران پمپ بر دبی روغن تولیدی تأثیر میگذارد.
به همین دلیل، انتخاب نسبت تبدیل نامناسب میتواند باعث شود پمپ در شرایطی متفاوت از محدوده طراحیشده فعالیت کند. برای محصول تراشکاری منصور، نسبت تبدیل قطعی هنوز مشخص نشده است. بنابراین محاسبه سرعت خروجی و انتخاب پمپ بر پایه یک نسبت فرضی قابل اتکا نیست. برای تعیین سازگاری، باید نسبت تبدیل واقعی PTO در کنار دور موتور، شرایط عملکرد گیربکس و محدوده دور مجاز پمپ بررسی شود.
گشتاور خروجی و انتخاب پمپ هیدرولیک
بغل گیربکس علاوه بر انتقال حرکت، باید بتواند گشتاور موردنیاز تجهیز متصل را تحمل کند. در سیستم هیدرولیک، مقدار گشتاور موردنیاز پمپ با حجم جابهجایی، اختلاف فشار کاری و راندمان مکانیکی آن ارتباط دارد. در نتیجه، دو پمپ با ظرفیت متفاوت میتوانند بار مکانیکی متفاوتی به خروجی PTO وارد کنند.
اگر بار موردنیاز پمپ از ظرفیت مجاز بغل گیربکس بیشتر باشد، احتمال ایجاد تنش اضافی در شفت، چرخدندهها و اجزای اتصال وجود دارد. بنابراین انتخاب بغل گیربکس شیلر برای یک سیستم کمپرسی یا بالابر باید علاوه بر تطبیق مکانیکی، براساس نیاز واقعی پمپ هیدرولیک انجام شود. برای BG54-62115A، گشتاور و توان مجاز هنوز تأیید نشدهاند و لازم است قبل از انتخاب پمپ، این مقادیر مشخص شوند.
نوع خروجی بغل گیربکس و اتصال به پمپ
بغل گیربکسها بسته به نوع طراحی میتوانند خروجیهای متفاوتی داشته باشند. در برخی مدلها، پمپ هیدرولیک بهصورت مستقیم به خروجی PTO متصل میشود. در مدلهای دیگر، انتقال نیرو از طریق شفت واسط یا گاردان صورت میگیرد.
انتخاب نوع اتصال به فضای نصب، موقعیت پمپ و طراحی سیستم انتقال قدرت بستگی دارد. در اتصال مستقیم، تطبیق فرم شفت و فلنج اهمیت زیادی دارد. در سیستمهای دارای گاردان نیز زاویه کار، همراستایی و مشخصات مجموعه انتقال نیرو باید بررسی شوند. نوع خروجی بغل گیربکس تراشکاری منصور هنوز تأیید نشده است. بنابراین نمیتوان بدون بررسی نمونه واقعی، اتصال مستقیم پمپ یا استفاده از گاردان را برای این مدل قطعی دانست.
تفاوت بغل گیربکس شیلر تراشکاری منصور با HYDROAS
در فهرست محصولات شهر قطعات، بغل گیربکس شیلر با دو برند معرفی شده است.
|
مشخصه |
تراشکاری منصور |
HYDROAS |
|
کد محصول |
BG54-62115A |
BG-459313A |
|
برند |
تراشکاری منصور |
HYDROAS |
|
کشور برند اعلامی |
ایران |
ترکیه |
|
خودرو مرتبط |
شیلر |
شیلر |
مهمترین تفاوت ثبتشده این دو محصول، برند و کشور مبدأ اعلامی است.
با این حال، بدون مشخص شدن کد گیربکس و مشخصات مکانیکی نمیتوان درباره یکسان بودن عملکرد یا امکان جایگزینی این دو مدل نتیجه قطعی گرفت.
اگر هدف تعویض بغل گیربکس قبلی باشد، علاوه بر برند باید نوع دنده ورودی، موقعیت نصب، فرمان و خروجی آن با قطعه جدید تطبیق داده شود.
نکات مهم نصب بغل گیربکس شیلر
پیش از نصب، باید مدل گیربکس خودرو و مشخصات محل اتصال PTO بررسی شود. سطح نصب، موقعیت سوراخهای پیچ و نحوه درگیری دنده ورودی باید با گیربکس هماهنگ باشند. همچنین وضعیت واشر یا مجموعه آببندی و روش روانکاری باید مطابق دستورالعمل سازنده کنترل شود.
لقی یا درگیری نامناسب دندهها میتواند باعث ایجاد صدا، سایش غیرعادی و آسیب به مجموعه شود. پس از نصب نیز باید عملکرد فرمان PTO، نشتی احتمالی روغن و صدای مکانیکی مجموعه در شرایط مجاز بررسی شود. در صورت اتصال پمپ هیدرولیک، جهت دوران خروجی، دور کاری و بار واردشده به PTO نیز باید با مشخصات پمپ هماهنگ باشند.
از آنجا که دستورالعمل نصب اختصاصی BG54-62115A در دسترس نیست، مقادیر لقی، گشتاور سفتکردن پیچها و روش دقیق تنظیم نباید براساس مدلهای مشابه انتخاب شوند.
نکات مهم هنگام خرید بغل گیربکس شیلر
برای خرید این محصول، اولین موضوع شناسایی گیربکس واقعی خودرو است. کد گیربکس باید با اطلاعات سازگاری PTO مطابقت داشته باشد. پس از آن، نوع فرمان، موقعیت نصب، دنده ورودی و مشخصات خروجی بررسی میشوند.
اگر بغل گیربکس جدید قرار است جایگزین نمونه قبلی شود، بررسی شماره فنی و مقایسه ابعاد و اتصالات اهمیت زیادی دارد. همچنین باید مشخص شود PTO قرار است چه تجهیزی را راهاندازی کند؛ زیرا نیاز یک پمپ هیدرولیک از نظر دور، گشتاور و نوع اتصال ممکن است با تجهیزات دیگر متفاوت باشد.
کد BG54-62115A شناسه داخلی محصول در شهر قطعات است و نباید بهعنوان Part Number رسمی تراشکاری منصور معرفی شود. برای بررسی سازگاری و استعلام خرید، میتوانید کد گیربکس شیلر، مشخصات بغل گیربکس قبلی و اطلاعات پمپ مورد استفاده را در اختیار کارشناسان شهر قطعات قرار دهید.
