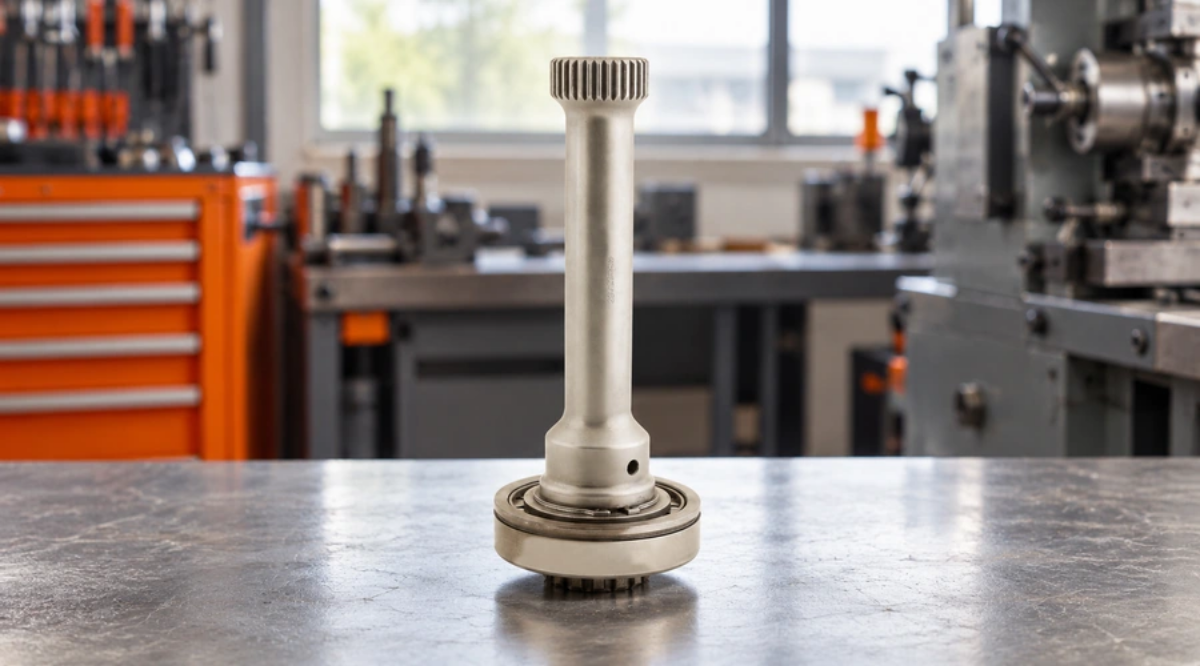

دو شافت با ظاهر مشابه یا تعداد خار یکسان، الزاماً جایگزین هم نیستند. برای انتخاب شافت PTO، مدل دقیق مجموعه، محل استفاده شافت، قطر و پروفیل هزارخار، طول و سطوح نشیمن را با اطلاعات معتبر تطبیق دهید. نام کامیون یا جاخوردن اولیه قطعه در کوپلینگ برای تأیید سفارش کافی نیست.

اگر شافت قبلی فرسوده یا شکسته است، عکس دو سر و مشخصات PTO را پیش از خرید آماده کنید. اختلافی که در تصویر ساده دیده نمی‌شود، ممکن است به درگیری ناقص، مشکل آب‌بندی یا مونتاژ نامناسب منجر شود. مقایسه ابعادی، همراه کد مجموعه و قطعه مقابل، مسیر بررسی مدل سازگار را روشن‌تر می‌کند.

پاسخ کوتاه؛ شافت PTO چه نقشی دارد؟

سامانه برداشت توان یا PTO، توان مکانیکی را برای تجهیزات جانبی در دسترس قرار می‌دهد. شافت، یکی از اجزای انتقال گشتاور در این مجموعه است و بسته به طراحی می‌تواند داخل PTO یا در خروجی آن قرار گیرد. برای خرید، ابتدا مشخص کنید کدام شافت و کدام محل اتصال مدنظر است.

شافت منفرد را با PTO کامل یا گاردان یکی ندانید. PTO مجموعه برداشت و انتقال توان است؛ گاردان نیز می‌تواند میان خروجی و تجهیز جانبی قرار گیرد. برای شناخت این مسیر، راهنمای بغل گیربکس و PTO توضیح پایه را ارائه می‌کند. این مقاله بر انتخاب قطعه شافت تمرکز دارد، نه انتخاب کل مجموعه یا گاردان.

نوع اتصال و محل استفاده را مشخص کنید

در اتصال هزارخار، مجموعه‌ای از دندانه‌های طولی روی شافت و قطعه مقابل درگیر می‌شوند. اتصال دارای شیار خار، ساختار متفاوتی دارد و به خار و ابعاد شیار وابسته است. بعضی آرایش‌ها نیز از کوپلینگ یا قطعه واسط استفاده می‌کنند؛ وجود واسط، الزام تطبیق دو سمت اتصال را حذف نمی‌کند.

پیش از مقایسه محصولات، محل شافت در مجموعه و قطعه‌ای را که به آن متصل می‌شود مشخص کنید. خروجی برای پمپ، اتصال به مجموعه انتقال نیرو یا شافت داخلی ممکن است الزامات متفاوتی داشته باشند. عنوان عمومی «شافت بغل گیربکس» این تفاوت‌ها را به‌تنهایی روشن نمی‌کند.

عکس نزدیک هر دو سر شافت، نمای کلی PTO و جهت قرارگیری قطعه قبلی را ثبت کنید. این تصاویر همراه نقشه یا فهرست قطعات مجموعه، شناسایی شافت را دقیق‌تر می‌کنند.

چرا تعداد خار شافت PTO به‌تنهایی کافی نیست؟

تعداد خار فقط یکی از مشخصات اتصال است. قطر بیرونی، قطر ریشه، فرم دندانه‌ها و طول درگیری نیز باید با قطعه مقابل هماهنگ باشند. دو اتصال با تعداد برابر، ممکن است در قطر یا پروفیل تفاوت داشته باشند و برای کارکرد تحت بار سازگار نباشند.

قطر بیرونی روی بخش برجسته خارها و قطر ریشه در ناحیه فرورفته آن‌ها مطرح می‌شود. ثبت یکی به‌جای دیگری، مقایسه را گمراه می‌کند. فرم پروفیل نیز با عکس معمولی یا یک اندازه قطر به‌طور کامل مشخص نمی‌شود؛ اطلاعات فنی اتصال باید از منبع معتبر بررسی شود.

طول ناحیه هزارخار با طول واقعی درگیری یکی نیست. باید معلوم باشد چه بخشی از دو قطعه در وضعیت نصب با یکدیگر تماس دارد. جاخوردن کوتاه یا رسیدن زودهنگام به انتهای اتصال، دلیل مناسبی برای تأیید جایگزینی نیست.

تعداد خار را برابر نسبت تبدیل PTO در نظر نگیرید. نسبت انتقال به آرایش انتقال قدرت مربوط است و از شمارش خارهای اتصال نتیجه نمی‌شود. برای استعلام، تعداد خار و نسبت PTO را در دو فیلد جدا ثبت کنید؛ اگر نسبت مشخص نیست، آن را حدس نزنید.

طول و سطوح نشیمن چه اهمیتی دارند؟

طول کلی شافت، طول بخش خار، موقعیت پله‌ها و محل تکیه‌گاه‌ها را جداگانه ثبت کنید. برای شافت داخلی، محل نشستن بلبرینگ و سطح تماس آب‌بند نیز در تطبیق اهمیت دارند. برابر بودن طول کلی، برابری موقعیت این سطوح را ثابت نمی‌کند.

اندازه‌گیری میدانی برای غربال اولیه مفید است؛ اما جای نقشه و تلرانس فنی را نمی‌گیرد. ابزار مناسب و مشخص‌کردن مبدأ اندازه لازم‌اند. برای نمونه، عبارت «طول شافت» بدون توضیح اینکه فاصله میان کدام دو سطح اندازه‌گیری شده، ممکن است در دو استعلام معنای متفاوت داشته باشد.

در قطعه فرسوده، اندازه سطح آسیب‌دیده الزاماً اندازه اولیه نیست. بخش ساییده، لبه شکسته یا شافت تغییرشکل‌یافته نباید تنها مبنای سفارش باشد. عکس نقاط سالم و معیوب را جدا کنید تا کارشناس بداند کدام اندازه از قطعه آسیب‌دیده برداشت شده است.

هنگام تهیه تصویر یا اندازه، خودرو و تجهیزات باید مهار و از حرکت یا چرخش ناخواسته جلوگیری شود. اندازه‌گیری قطعه گردان یا بازکردن مجموعه فعال روش بررسی نیست. خارج‌کردن شافت داخلی، کاری تخصصی است و باید براساس دستور همان مجموعه انجام شود.

پلاک گیربکس و مدل PTO را کنار اندازه‌ها بگذارید

کد کامل گیربکس، مدل PTO و شماره قطعه معتبر، در صورت وجود، مسیر تطبیق را محدود می‌کنند. عنوان‌هایی مانند ولوو FH یا ایویکو به‌تنهایی نسخه مجموعه نصب‌شده را مشخص نمی‌کنند. سابقه تعویض گیربکس یا تغییر تجهیز جانبی نیز باید اعلام شود.

از پلاک‌ها عکس مستقیم و خوانا بگیرید و حروف، اعداد و پسوندها را کامل ثبت کنید. شناسه فروشگاهی را با شماره فنی سازنده یکی ندانید. برای جزئیات شناسایی مجموعه، راهنمای انتخاب PTO با کد گیربکس را ببینید؛ انتخاب شافت همچنان به اطلاعات خود قطعه و اتصال آن نیاز دارد.

اگر پلاک خوانا نیست، عکس مجموعه و نمونه قبلی را همراه اندازه‌های در دسترس برای شناسایی ارائه کنید؛ کدهای نامعلوم را حدس نزنید.

جدول تطبیق قبل از خرید شافت PTO

اطلاعات قطعه قبلی و گزینه جدید را در این جدول کنار هم بگذارید و منبع تأیید هر مشخصه را ثبت کنید.

گزینه‌های شافت‌های PTO شهر قطعات را با این اطلاعات مقایسه کنید. شباهت ظاهری را تأیید سازگاری ندانید و موارد نامشخص جدول را پیش از انتخاب نهایی برای بررسی اعلام کنید.

بررسی گزینه‌های شافت PTO در شهر قطعات

صفحه شافت PTO ولوو FH ۱۶ خار HAR، با شناسه فروشگاهی SH11-6251A، نمونه‌ای برای بررسی است. عنوان محصول بخشی از اطلاعات اولیه را نشان می‌دهد؛ اما نسخه PTO، ابعاد و قطعه مقابل همچنان باید تطبیق داده شوند. این معرفی، تأیید نصب روی تمام خودروهای دارای نام FH نیست.

در صفحه شافت PTO 19/24 بازار مشترک، شناسه فروشگاهی SH20-62529A آمده است. عبارت 19/24 را بدون سند، تعداد خار یا مشخصه ابعادی تفسیر نکنید. معنای عنوان و کاربرد دقیق باید با اطلاعات محصول و مجموعه موردنظر بررسی شود.

صفحه شافت PTO ایویکو بازار مشترک، با شناسه SH17-62529A، گزینه دیگری برای مقایسه است. هر سه شناسه، کد شهر قطعات هستند. هر گزینه را براساس مجموعه محل نصب خودش بررسی کنید؛ این سه محصول جایگزین مستقیم یکدیگر معرفی نشده‌اند.

قطعه مقابل را هم بررسی کنید

فرسودگی هزارخار کوپلینگ یا اتصال مقابل می‌تواند همراه سایش شافت باشد. تعویض یک سمت بدون بررسی سمت دیگر، ممکن است مشکل اتصال را برطرف نکند. لقی، آثار تماس غیرعادی و ناحیه درگیری باید توسط فرد متخصص ارزیابی شوند؛ یک صدا به‌تنهایی محل خرابی را قطعی نمی‌کند.

اگر نمونه قبلی شکستگی یا سایش نامتعارف دارد، شرایط نصب و کاربری را نیز اعلام کنید. ظرفیت PTO کامل را به شافت منفرد نسبت ندهید. اطلاعات سازنده درباره مجموعه و قطعات آن باید مشخص کند گزینه جایگزین در آرایش واقعی قابل استفاده است؛ هیچ ظرفیت عمومی از ظاهر قطعه به دست نمی‌آید.

چک‌لیست عکس‌ها و اطلاعات سفارش

• مدل خودرو، نوع کاربری و سابقه تغییر مجموعه ثبت شده است.
• عکس خوانای پلاک گیربکس و مدل PTO موجود است.
• نمای کامل نمونه قبلی و عکس نزدیک هر دو سر تهیه شده است.
• تعداد خار و سطحی که قطر آن اندازه‌گیری شده مشخص است.
• طول کلی، بخش خار و مبدأ اندازه‌ها ثبت شده‌اند.
• نشیمن‌ها و سطوح آب‌بندی، در صورت قابل مشاهده‌بودن، عکس دارند.
• قطعه مقابل، اتصال به پمپ یا واسط معرفی شده است.
• سایش، شکستگی و علت درخواست تعویض توضیح داده شده‌اند.

اندازه‌ها را کنار تصویر همان سطح بنویسید و مشخصات نامعلوم، مانند پروفیل یا شماره قطعه، را برای تکمیل بررسی علامت بزنید.

سؤالات متداول

آیا دو شافت با تعداد خار یکسان قابل جایگزینی هستند؟

الزاماً نه. قطرها، پروفیل، طول درگیری، طول کلی، نشیمن‌ها و مدل مجموعه نیز باید سازگار باشند. شمارش خار فقط بخشی از شناسایی است. تطبیق با نقشه یا اطلاعات معتبر همان PTO و قطعه مقابل، پیش از سفارش ضرورت دارد.

آیا 19/24 به معنی تعداد خار شافت است؟

از عنوان محصول به‌تنهایی نمی‌توان چنین نتیجه‌ای گرفت. معنای 19/24 باید در اطلاعات معتبر همان محصول تأیید شود. برای انتخاب، تعداد واقعی خار و ابعاد اتصال را جدا ثبت کنید و این عنوان را جای مشخصات فنی نگذارید.

آیا مدل کامیون برای انتخاب شافت کافی است؟

خیر. نسخه گیربکس، مدل PTO و آرایش اتصال ممکن است تفاوت داشته باشند یا قبلاً تغییر کرده باشند. نام خودرو به شناسایی اولیه کمک می‌کند؛ اما انتخاب شافت به کد مجموعه، اطلاعات قطعه و تطبیق ابعادی نیاز دارد.

برای سفارش شافت چه عکس‌ها و اندازه‌هایی لازم است؟

عکس پلاک‌ها، نمای کامل شافت، دو سر و قطعه مقابل را آماده کنید. تعداد خار، قطر با ذکر سطح، طول کلی و بخش درگیر و موقعیت نشیمن‌ها نیز مفیدند. موارد فرسوده و اطلاعات نامعلوم را برای تکمیل بررسی جداگانه اعلام کنید.

جمع‌بندی و سفارش شافت سازگار

انتخاب شافت PTO باید از شناسایی مجموعه آغاز شود و با تطبیق اتصال و ابعاد ادامه یابد. برای بررسی گزینه سفارش از شهر قطعات، مدل PTO، عکس نمونه قبلی، تصاویر قطعه مقابل و اندازه‌های مشخص را آماده کنید. تطبیق پیش از خرید، امکان انتخاب براساس سند را فراهم می‌کند و از تصمیم صرفاً براساس ظاهر جلوگیری می‌کند.
