هنگام مکش آب از استخر، مخزن روباز، رودخانه یا منابع طبیعی، یکی از مهم‌ترین نقاط سیستم دقیقاً در انتهای شلنگ مکش قرار دارد. اگر برگ، شن، گل، پلاستیک یا سایر ذرات وارد مسیر شوند، ممکن است جریان آب محدود شود یا حتی به پروانه و اجزای داخلی پمپ آسیب وارد شود. از طرف دیگر، از دست رفتن آب داخل شلنگ مکش می‌تواند باعث شود پمپ دوباره به پرایم نیاز داشته باشد.

اینجاست که صافی سوپاپ دار آتش نشانی اهمیت پیدا می‌کند. این قطعه علاوه بر جلوگیری از ورود اجسام و ذرات بزرگ به سیستم، در مدل‌های مجهز به Foot Valve می‌تواند به حفظ آب در شلنگ مکش کمک کند. Elkhart Brass نیز در صافی‌های مجهز به Foot Valve، وظیفه این شیر را نگه داشتن آب داخل شلنگ مکش هنگام پرایم کردن پمپ معرفی می‌کند.

بااین‌حال انتخاب صافی فقط براساس سایز اتصال کافی نیست. ظرفیت عبور آب، سطح صافی، نوع سوپاپ، قطر شلنگ، دبی پمپ و شرایط منبع آب باید هم‌زمان بررسی شوند.

صافی مکش آتش نشانی چه وظیفه‌ای دارد؟

صافی مکش در انتهای شلنگ سخت یا مسیر مکش نصب می‌شود و اولین مانع میان آب منبع و پمپ آتش‌نشانی است. هدف اصلی آن جلوگیری از ورود اجسام بزرگ، برگ، سنگ‌ریزه، گل و سایر آلاینده‌هایی است که می‌توانند وارد پروانه یا مجاری پمپ شوند. در عملیات Drafting، وجود یک پمپ، شلنگ مکش و Strainer از تجهیزات پایه برای برداشت آب از منبع ثابت محسوب می‌شود. اگر صافی وجود نداشته باشد، آلودگی‌های موجود در آب می‌توانند باعث گرفتگی مسیر، کاهش دبی و آسیب به قطعات داخلی شوند. اما خود صافی نیز اگر نامناسب انتخاب یا مسدود شود، می‌تواند تبدیل به عامل افت جریان شود.

صافی سوپاپ‌دار چه تفاوتی با صافی معمولی دارد؟

. صافی مکش معمولی

صافی معمولی دارای شبکه یا سطح سوراخ‌داری است که مانع عبور ذرات بزرگ می‌شود. وظیفه آن عمدتاً محافظت از پمپ و جلوگیری از ورود اجسام خارجی است.

این مدل زمانی مناسب است که سیستم پرایم مناسبی دارد و نیاز خاصی به نگهداری آب داخل شلنگ وجود ندارد.

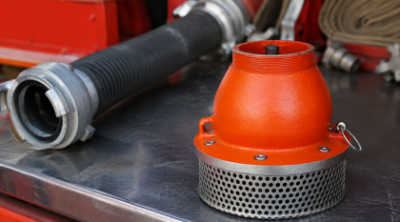

. صافی سوپاپ‌دار یا Foot Valve Strainer

در صافی سوپاپ دار آتش نشانی یک شیر یک‌طرفه نیز در مسیر قرار دارد. هنگامی که پمپ آب را می‌کشد، سوپاپ باز شده و جریان وارد شلنگ می‌شود. وقتی مکش متوقف می‌شود، سوپاپ بسته می‌شود و از برگشت سریع آب به منبع جلوگیری می‌کند. در نتیجه ستون آب داخل شلنگ بهتر حفظ می‌شود و در بعضی شرایط می‌تواند فرایند پرایم مجدد را آسان‌تر کند. منابع تخصصی آتش‌نشانی نیز از Foot Valve Strainer برای جلوگیری از تخلیه آب از انتهای شلنگ مکش نام می‌برند.

چرا حفظ آب در شلنگ مکش اهمیت دارد؟

پمپ‌های آتش‌نشانی برای شروع مکش از منبع پایین‌تر معمولاً باید ابتدا هوا را از پمپ و شلنگ مکش خارج کنند. این فرایند با سیستم Primer انجام می‌شود. اگر هوا از اتصال‌ها وارد شود یا آب داخل شلنگ تخلیه شود، پمپ ممکن است پرایم خود را از دست بدهد. در این شرایط اپراتور مجبور می‌شود دوباره هوا را از سیستم خارج کرده و ستون آب را برقرار کند. وجود سوپاپ یک‌طرفه در انتهای مسیر می‌تواند در بعضی طراحی‌ها به حفظ آب کمک کند. البته Foot Valve جایگزین سیستم پرایم استاندارد نیست. حتی منابع تخصصی هشدار می‌دهند که برخی Foot Valve Strainerها می‌توانند محدودیت جریان ایجاد کنند و ظرفیت پمپ را کاهش دهند؛ بنابراین استفاده از آن باید با ظرفیت واقعی سیستم هماهنگ باشد.

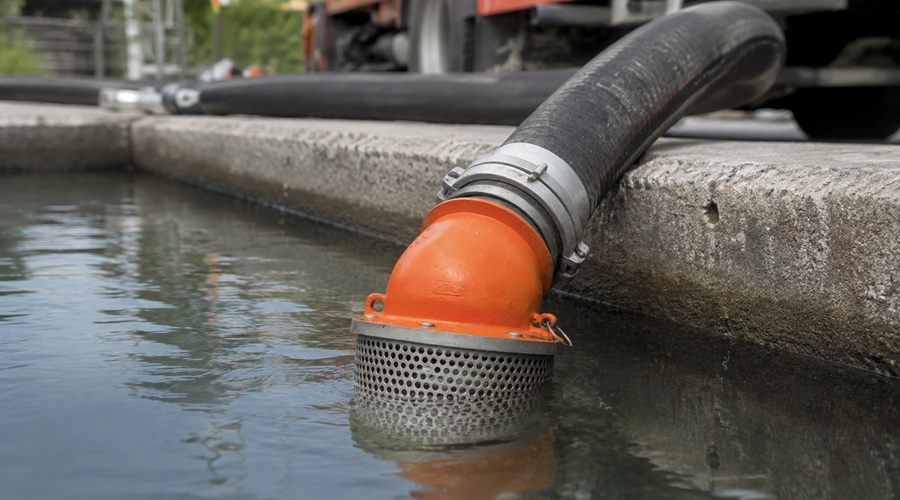

قرارگیری صحیح صافی در منبع آب چرا مهم است؟

محل قرار گرفتن صافی تقریباً به اندازه خود قطعه اهمیت دارد.

.. صافی نباید روی کف منبع قرار بگیرد

اگر Strainer مستقیماً روی کف گل‌آلود یا شنی قرار گیرد، احتمال مکش رسوب، شن و گل افزایش پیدا می‌کند. به همین دلیل در عملیات مکش توصیه می‌شود صافی تا حد امکان از کف منبع فاصله داشته باشد.

ورود رسوبات می‌تواند باعث گرفتگی شبکه صافی و کاهش سریع دبی شود.

.. صافی نباید بیش از حد به سطح آب نزدیک باشد

اگر صافی نزدیک سطح قرار بگیرد، مکش پمپ می‌تواند گرداب ایجاد کند. این گرداب باعث ورود هوا به شلنگ شده و ممکن است پمپ پرایم خود را از دست بدهد. در عملیات معمول Drafting، عمق مناسب آب روی Strainer اهمیت دارد و در منابع کم‌عمق باید از صافی‌های Low-Level مخصوص استفاده شود.

برخی صافی‌های Low-Level جدید نیز به‌گونه‌ای طراحی شده‌اند که در آب کم‌عمق کار کنند و احتمال ایجاد گرداب را کاهش دهند. Task Force Tips برای یکی از مدل‌های High Volume خود، طراحی مخصوص مکش از عمق کم و جلوگیری از Whirlpool را معرفی می‌کند.

آیا صافی می‌تواند باعث افت فشار پمپ شود؟

بله. یکی از نکات مهمی که گاهی نادیده گرفته می‌شود این است که صافی فقط محافظ پمپ نیست؛ خودش بخشی از مسیر جریان آب است. هر محدودیتی در سطح ورودی باعث افزایش مقاومت مکش می‌شود.

اگر شبکه صافی کوچک باشد یا با برگ و آشغال پوشیده شود، پمپ برای دریافت همان دبی باید خلأ بیشتری ایجاد کند. در صورت ادامه گرفتگی، ظرفیت سیستم کاهش یافته و حتی ممکن است پمپ پرایم خود را از دست بدهد. بررسی‌های فنی تجهیزات آتش‌نشانی نیز گرفتگی Strainer را از دلایل کاهش آب ورودی و از دست رفتن Prime معرفی می‌کنند. بنابراین اگر فشار و پرتاب آب پمپ ناگهان کم شده است، بررسی صافی مکش یکی از اولین مراحل عیب‌یابی محسوب می‌شود.

سطح عبور صافی چرا اهمیت دارد؟

صافی مناسب باید سطح باز کافی برای عبور دبی موردنیاز پمپ داشته باشد. برای مثال، برخی صافی‌های High-Volume حرفه‌ای با سطح شبکه‌ای بزرگ‌تر از سطح مقطع خود شلنگ طراحی می‌شوند تا افت اصطکاک کاهش پیدا کند. Task Force Tips برای یکی از مدل‌های شناور خود اعلام می‌کند سطح فیلتر بیش از دو برابر سطح جریان شلنگ ۶ اینچ است و افت فشار را در جریان بالا محدود می‌کند.

بنابراین انتخاب صافی کوچک برای یک پمپ پرظرفیت می‌تواند کل عملکرد سیستم را محدود کند.

برای انتخاب صافی سوپاپ دار چه مشخصاتی لازم است؟

1. قطر شلنگ مکش

اولین مشخصه، قطر اتصال است. صافی باید با سایز شلنگ Hard Suction و نوع کوپلینگ آن سازگار باشد. قطرهای مختلف برای دبی‌های مختلف استفاده می‌شوند و کوچک کردن مسیر توسط تبدیل‌های نامناسب می‌تواند ظرفیت مکش را کاهش دهد.

2. ظرفیت دبی پمپ

صافی باید توان عبور آب متناسب با حداکثر دبی پمپ را داشته باشد. اگر پمپ برای جریان بالا طراحی شده باشد ولی صافی ظرفیت کافی نداشته باشد، در دبی‌های بالا افت مکش و احتمال کاویتاسیون افزایش پیدا می‌کند.

3. نوع منبع آب

شرایط مکش از مخزن تمیز با برداشت آب از رودخانه یا استخر متفاوت است. در منابع دارای برگ و رسوب بیشتر، سطح Strainer باید به‌اندازه کافی بزرگ باشد تا گرفتگی سریع باعث توقف جریان نشود.

4. جنس بدنه و شبکه

صافی در تماس دائمی با آب، گل، ضربه و شرایط محیطی قرار دارد. بنابراین مقاومت در برابر خوردگی اهمیت زیادی دارد. در محصولات حرفه‌ای از موادی مانند برنج، آلومینیوم پوشش‌دار و شبکه استنلس‌استیل استفاده می‌شود. برای مثال Elkhart صافی‌های Barrel خود را با بدنه برنجی عرضه می‌کند و برخی محصولات TFT دارای شبکه ضدگرفتگی استنلس‌استیل هستند.

5. وجود یا عدم وجود Foot Valve

اگر هدف فقط جلوگیری از ورود آشغال باشد، صافی ساده ممکن است کافی باشد. اگر حفظ ستون آب داخل شلنگ نیز موردنیاز باشد، مدل سوپاپ‌دار قابل بررسی است.

اما اضافه شدن سوپاپ نباید باعث ایجاد محدودیت نامتناسب برای دبی سیستم شود.

نشانه‌های گرفتگی یا خرابی صافی مکش

یکی از اولین نشانه‌ها، کاهش تدریجی دبی در حالی است که دور پمپ افزایش پیدا می‌کند. ممکن است فشار ورودی بیشتر به سمت خلأ حرکت کند اما خروجی افزایش پیدا نکند. صدای غیرعادی پمپ، نوسان فشار و در نهایت از دست رفتن Prime نیز می‌تواند دیده شود.

اگر سوپاپ داخلی گیر کرده باشد، ممکن است مسیر ورود آب محدود شود. در حالت دیگر، خرابی سوپاپ می‌تواند باعث برگشت سریع آب و تخلیه شلنگ پس از توقف پمپ شود. در چنین شرایطی باید صافی از آب خارج شده و شبکه، لولا یا مکانیزم Foot Valve از نظر گرفتگی، خوردگی و حرکت آزاد بررسی شود.

نگهداری صافی سوپاپ‌دار آتش نشانی

بعد از مکش از آب گل‌آلود یا منابع طبیعی، صافی باید با آب تمیز شسته شود. برگ، نخ، پلاستیک یا رسوبات ممکن است بین شبکه و سوپاپ باقی بمانند.

حرکت آزاد سوپاپ، وضعیت آب‌بندی، سالم بودن شبکه و کوپلینگ نیز باید به‌صورت دوره‌ای کنترل شوند.

قطعه‌ای که شبکه آن شکسته یا سوراخ شده است دیگر نمی‌تواند وظیفه محافظت از پمپ را به‌درستی انجام دهد.

همچنین اگر سوپاپ به‌سختی حرکت می‌کند، بهتر است پیش از عملیات بعدی سرویس یا تعویض شود.

جمع‌بندی

صافی سوپاپ‌دار آتش‌نشانی یکی از اجزای مهم در مسیر مکش پمپ است که از ورود ذرات، گل‌ولای و اجسام خارجی جلوگیری کرده و به حفظ آب داخل شلنگ مکش کمک می‌کند. در خرید صافی سوپاپدار آتش‌نشانی باید قطر شلنگ، دبی و ظرفیت پمپ، نوع اتصال و شرایط منبع آب به‌دقت بررسی شود؛ زیرا انتخاب صافی نامناسب یا گرفتگی آن می‌تواند باعث افت جریان و از دست رفتن Prime پمپ شود.

در شهر قطعات انواع محصولات آتش‌نشانی و تجهیزات مرتبط با سیستم مکش خودروهای آتش‌نشانی با توجه به مشخصات فنی سیستم ارائه می‌شود. برای انتخاب مدل مناسب، کافی است مشخصات پمپ، قطر شلنگ مکش و نوع اتصال را در اختیار کارشناسان شهر قطعات قرار دهید تا صافی متناسب با کاربری خودرو پیشنهاد شود.

سؤالات متداول درباره صافی سوپاپ دار آتش نشانی

صافی سوپاپ دار چه تفاوتی با صافی معمولی دارد؟

صافی معمولی عمدتاً جلوی ورود ذرات را می‌گیرد، اما مدل Foot Valve دارای شیر یک‌طرفه‌ای است که می‌تواند به حفظ آب داخل شلنگ مکش کمک کند.

آیا صافی سوپاپ‌دار باعث افت دبی می‌شود؟

اگر سایز یا سطح عبور آن برای پمپ کوچک باشد، بله. سوپاپ و شبکه صافی می‌توانند مقاومت مسیر مکش را افزایش دهند.

چرا صافی نباید روی کف استخر قرار بگیرد؟

قرار گرفتن روی کف باعث افزایش احتمال ورود گل، شن و رسوب و همچنین گرفتگی سریع Strainer می‌شود.

چرا پمپ بعد از مدتی مکش خود را از دست می‌دهد؟

نشتی هوا، گرداب در اطراف صافی، گرفتگی Strainer یا مشکل سیستم Primer از علت‌های احتمالی هستند.

برای خرید صافی سوپاپ‌دار چه اطلاعاتی لازم است؟

قطر شلنگ مکش، نوع اتصال، دبی پمپ و نوع منبع آبی که سیستم معمولاً از آن مکش می‌کند باید مشخص شوند.
