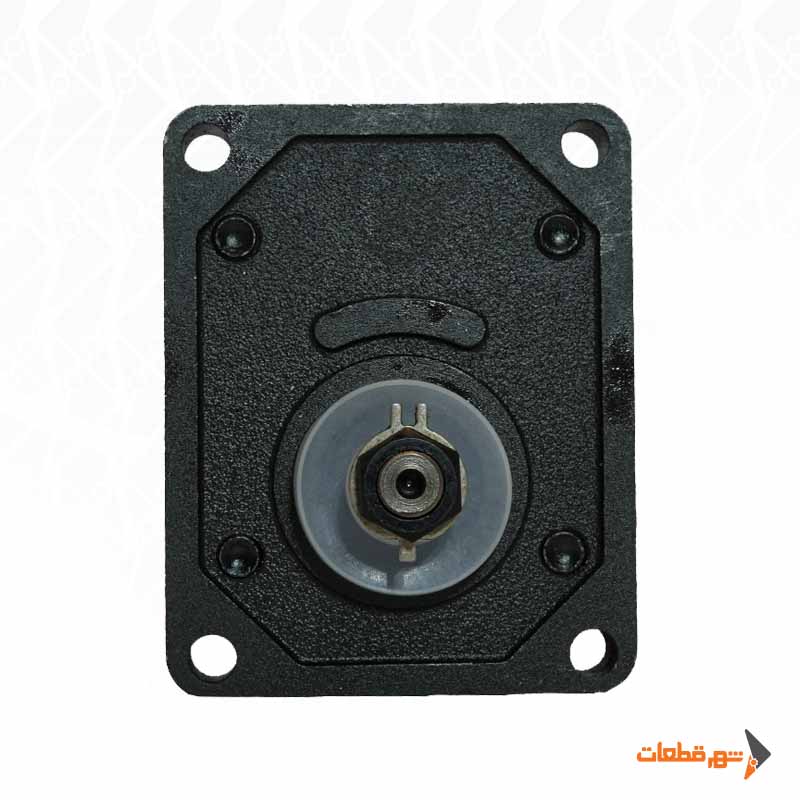

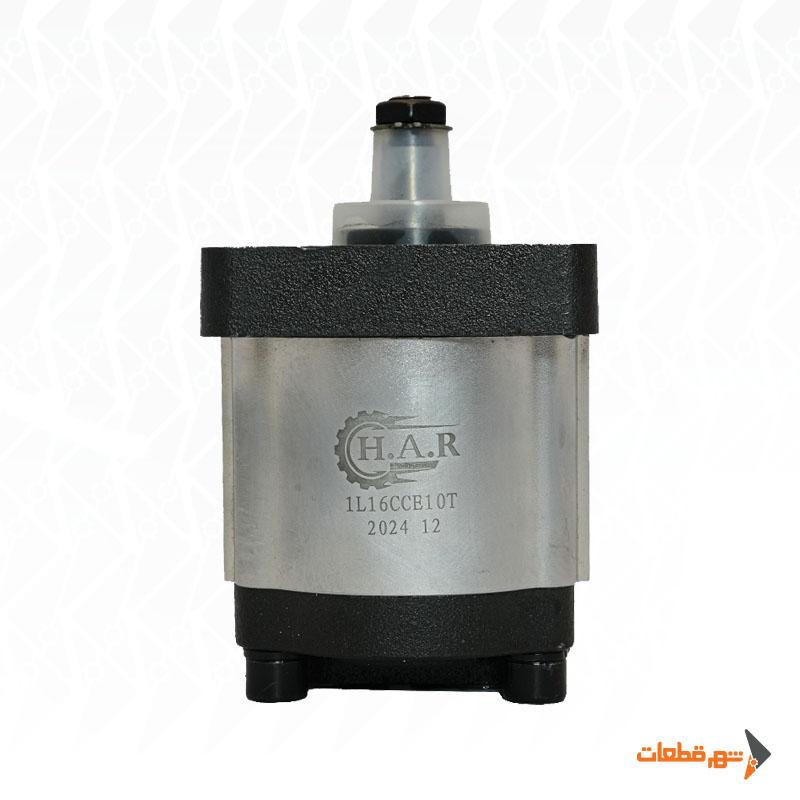

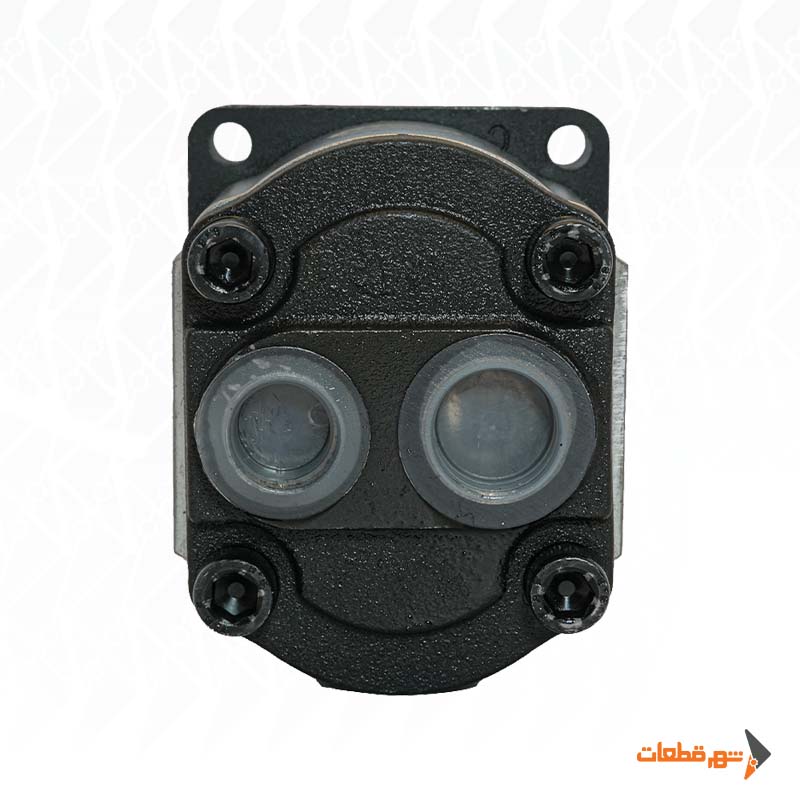

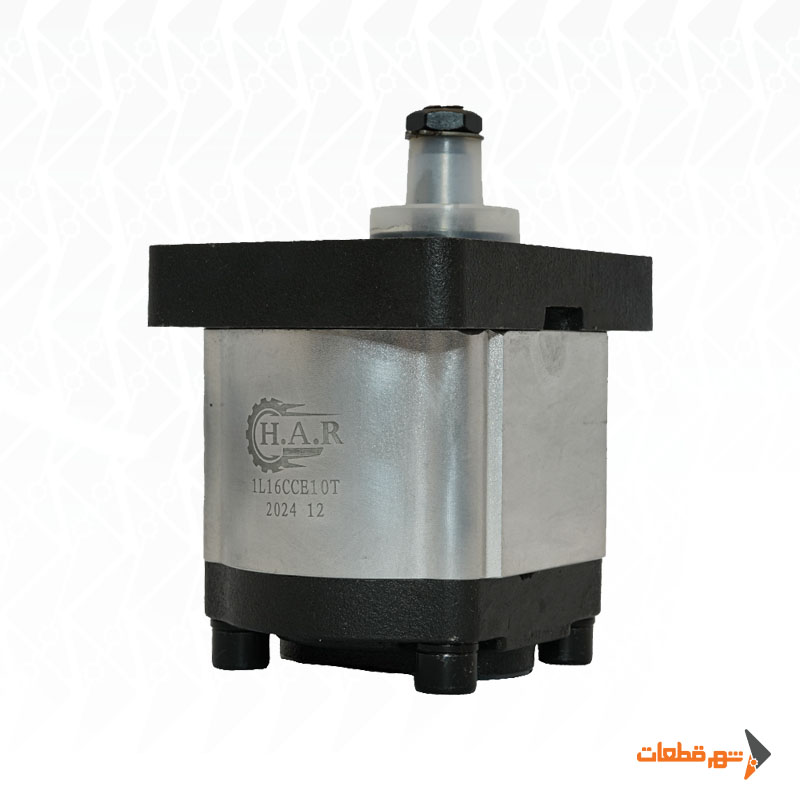

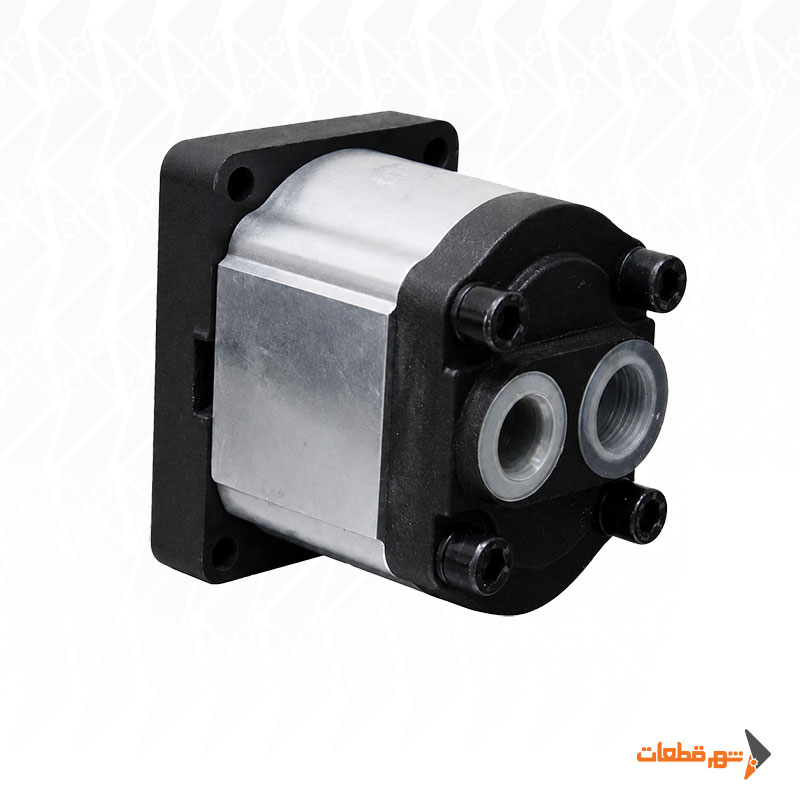

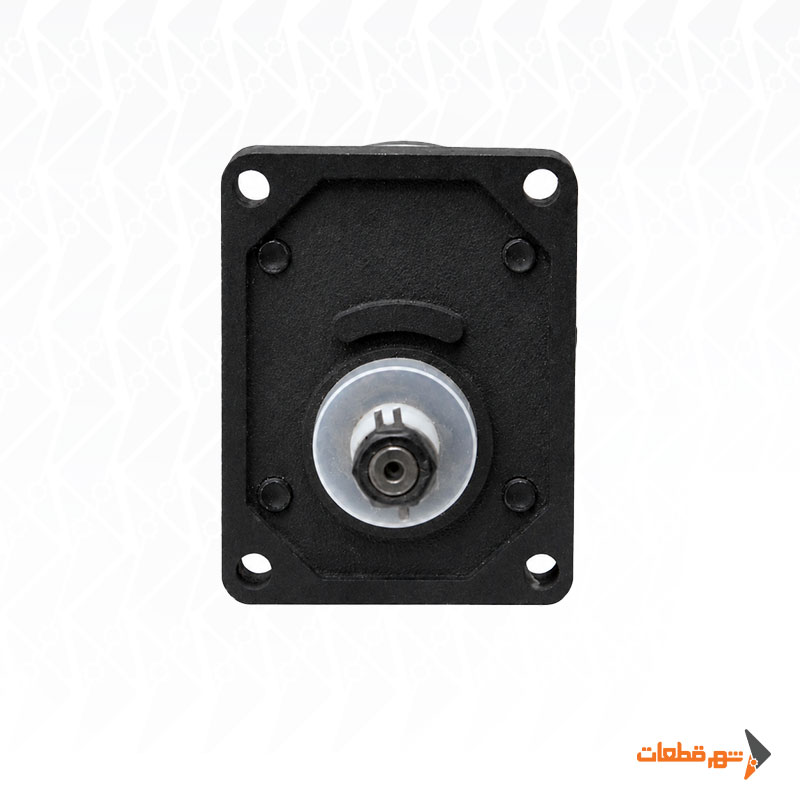

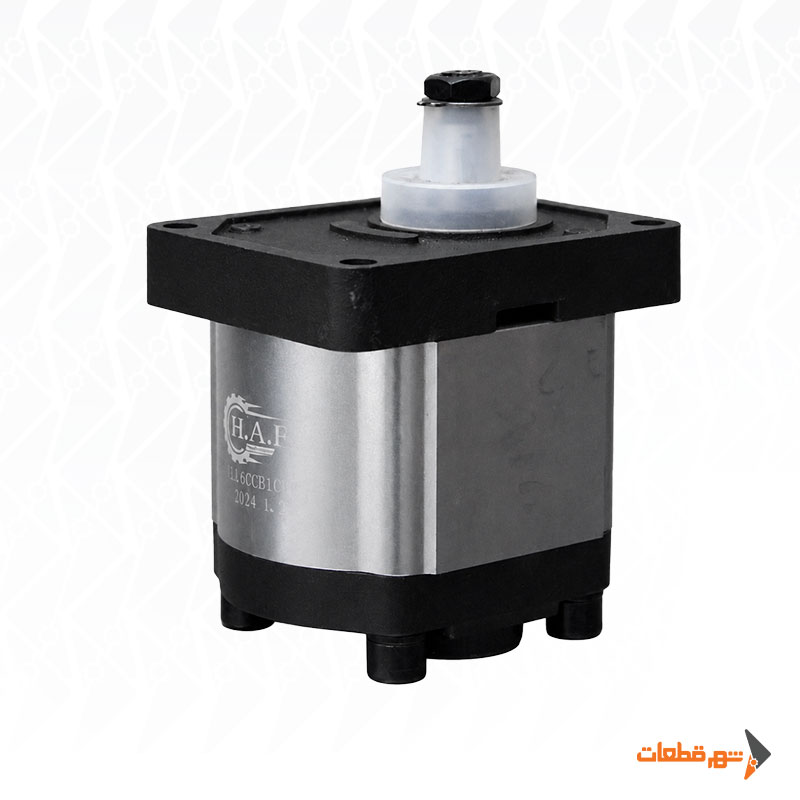

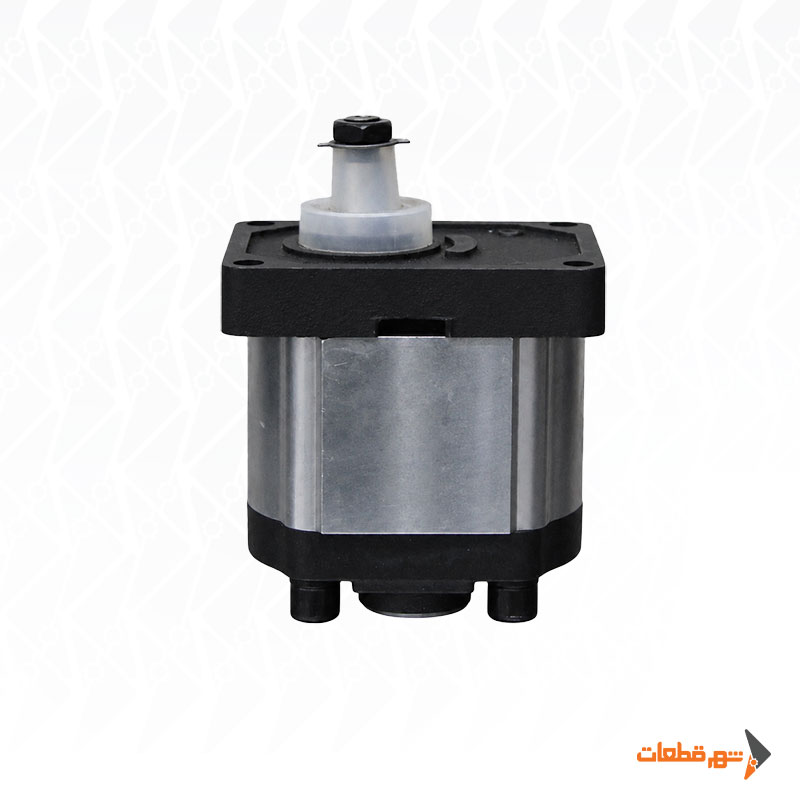

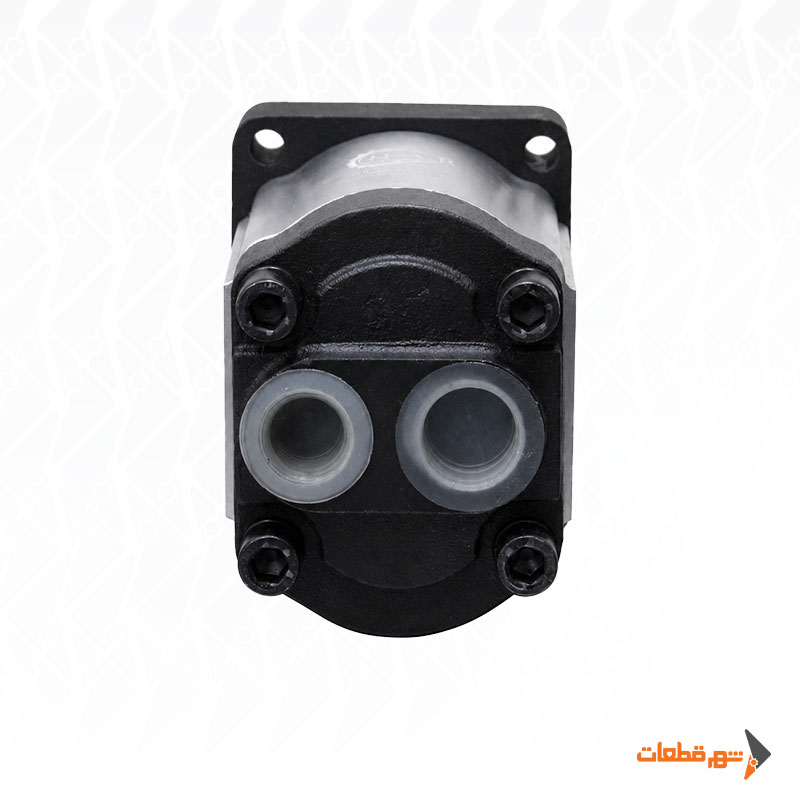

پمپ ۱۶ لیتری برند H.A.R یکی از پمپ‌های هیدرولیک معرفیشده برای تأمین جریان روغن در سیستم‌های هیدرولیکی است. این محصول با ظرفیت تجاری ۱۶ لیتری و ساختار آلومینیومی و فولادی شناخته میشود و برای کاربرد در تجهیزات صنعتی، ماشینآلات کشاورزی و سامانههای هیدرولیکی سازگار قابل بررسی است.

پمپ هیدرولیک H.A.R با کشور سازنده اعلامی چین و پوسته آلومینیومی معرفی شده است. در ساختار این محصول، شفت فولادی وظیفه دریافت و انتقال گشتاور مکانیکی را برعهده دارد. در صورت تأیید مکانیزم دندهای، حرکت چرخدندههای داخلی نیز جریان روغن موردنیاز مدار را تأمین میکند.

یکی از نکات مهم درباره این پمپ، ظرفیت اعلامی ۱۶ لیتری آن است. در بسیاری از پمپ‌های مشابه، عدد ۱۶ به حجم جابه‌جایی اسمی اشاره دارد؛ اما برای مدل PH41-6721A هنوز مشخص نشده که این مقدار دقیقاً بیانگر حجم جابه‌جایی است یا دبی در شرایط کاری معین.

هنگام خرید پمپ 16 لیتری، بررسی نوع شفت، فلنج اتصال، فشار کاری، جهت دوران و دور مجاز اهمیت دارد. انتخاب پمپ متناسب با نیاز مدار هیدرولیک میتواند از مشکلاتی مانند افت عملکرد، افزایش دما و تحمیل بار اضافی به مجموعه محرک جلوگیری کند.

مشخصات فنی پمپ ۱۶ لیتری H.A.R

پمپ هیدرولیک ۱۶ لیتری چگونه کار میکند؟

پمپ هیدرولیک برای تبدیل توان مکانیکی دریافتی از یک محرک به جریان روغن در مدار استفاده میشود. این جریان میتواند انرژی موردنیاز عملگرهای هیدرولیکی، از جمله جکها و موتورهای هیدرولیکی، را تأمین کند.

در پمپ‌های دندهای، دو چرخدنده داخل مجموعه قرار دارند که با حرکت دورانی خود، روغن را از سمت مکش دریافت کرده و به سمت خروجی منتقل میکنند. این نوع پمپ در خانواده تجهیزات جابه‌جایی مثبت قرار میگیرد.

بااینحال، برای مدل H.A.R کد PH41-6721A نوع دقیق مکانیزم داخلی هنوز تأیید نشده است؛ بنابراین عملکرد دندهای بهعنوان ساختار نمونههای مرجع در نظر گرفته میشود.

در مدار هیدرولیک، پمپ وظیفه ایجاد جریان را دارد و فشار در نتیجه مقاومت بار شکل میگیرد. به همین دلیل برای عملکرد صحیح، پمپ باید از نظر ظرفیت جریان و تحمل فشار با مصرفکنندههای سیستم هماهنگ باشد.

ظرفیت ۱۶ لیتری پمپ به چه معناست؟

عدد ۱۶ یکی از مشخصات اصلی عنوان این محصول است. با این حال، باید میان ظرفیت تجاری، حجم جابه‌جایی و دبی خروجی تفاوت قائل شد.

حجم جابه‌جایی (Displacement) نشان میدهد پمپ با هر دور گردش شفت، چه حجم تئوری از روغن را منتقل میکند. این مشخصه معمولاً با واحد سانتیمتر مکعب بر دور یا cm³/rev بیان میشود.

در مقابل، دبی خروجی با واحد لیتر بر دقیقه محاسبه میشود و به حجم جابه‌جایی و دور پمپ بستگی دارد.

برای نمونه، اگر یک پمپ فرضی دارای حجم جابه‌جایی ۱۶ سانتیمتر مکعب بر دور باشد، دبی تئوری آن در سرعت ۱۰۰۰ دور بر دقیقه برابر با ۱۶ لیتر بر دقیقه خواهد بود.

در سرعت ۱۵۰۰ دور بر دقیقه، دبی تئوری همان پمپ به ۲۴ لیتر بر دقیقه میرسد. دبی واقعی نیز تحت تأثیر فشار و راندمان حجمی قرار دارد.

این محاسبات صرفاً برای توضیح ارتباط ظرفیت و دور ارائه شدهاند و به معنی تأیید حجم جابه‌جایی ۱۶ سیسی برای محصول H.A.R نیستند.

ساختار آلومینیومی پمپ H.A.R

یکی از ویژگیهای اعلامشده پمپ ۱۶ لیتری H.A.R، استفاده از آلومینیوم در ساخت پوسته است.

آلومینیوم در ساخت بسیاری از پمپ‌های هیدرولیک کاربرد دارد. استفاده از این متریال میتواند در مقایسه با بعضی ساختارهای چدنی، به کاهش وزن مجموعه کمک کند.

پوسته وظیفه نگهداری اجزای داخلی و حفظ موقعیت مکانیزم پمپاژ را برعهده دارد. در پمپ‌های دندهای، وضعیت سطوح داخلی پوسته بر میزان لقی، آببندی و راندمان مجموعه تأثیرگذار است.

وجود ترک، آسیب در محل اتصال یا تغییر شکل در قسمتهای حساس بدنه میتواند عملکرد پمپ را تحت تأثیر قرار دهد.

البته آلومینیومی بودن پوسته بهتنهایی نشاندهنده محدوده فشار مجاز نیست. فشار قابل تحمل به طراحی، گرید آلیاژ، ابعاد و ساختار داخلی پمپ بستگی دارد.

برای محصول PH41-6721A، گرید دقیق آلومینیوم هنوز تأیید نشده است.

شفت فولادی و انتقال گشتاور

شفت ورودی پمپ وظیفه انتقال حرکت دورانی از محرک به مکانیزم پمپاژ را دارد.

در پمپ H.A.R، جنس شفت فولاد اعلام شده است. این قطعه هنگام کار تحت تنش پیچشی قرار میگیرد و باید از نظر ابعاد، فرم اتصال و ظرفیت انتقال گشتاور با مجموعه محرک هماهنگ باشد.

در صورت استفاده از مکانیزم دندهای، چرخدندههای داخلی نیز باید در شرایط مناسب روانکاری و با لقی کنترلشده فعالیت کنند.

سلامت شفت، نبود لقی غیرعادی و وضعیت مناسب محل اتصال اهمیت زیادی دارد؛ زیرا آسیب به این بخشها ممکن است موجب لرزش، ایجاد صدای غیرعادی یا اختلال در انتقال توان شود.

گرید فولاد، جنس دقیق چرخدندهها و عملیات حرارتی اجزای داخلی PH41-6721A هنوز نیازمند تأیید سازنده هستند.

کاربرد پمپ ۱۶ لیتری در سیستم‌های هیدرولیکی

پمپ‌های هیدرولیک با ظرفیت‌های مختلف برای تأمین جریان روغن تجهیزات صنعتی و ماشینآلات مورد استفاده قرار میگیرند.

در سیستم‌های بالابر، جریان روغن باعث حرکت جک هیدرولیک میشود. سرعت حرکت جک به دبی مؤثر پمپ و ابعاد آن بستگی دارد، درحالیکه نیروی تولیدشده به فشار مدار و سطح مؤثر پیستون جک وابسته است.

در ماشینآلات کشاورزی و تجهیزات صنعتی نیز پمپ میتواند بخشی از مجموعه تأمین توان هیدرولیکی باشد.

با این حال، مناسب بودن پمپ ۱۶ لیتری H.A.R برای هر دستگاه باید براساس نیاز جریان، فشار کاری، دور مجاز و مشخصات اتصال تعیین شود.

بنابراین کاربردهای یادشده، نمونههایی از موارد استفاده خانواده پمپ‌های هیدرولیک هستند و به معنی تأیید نصب PH41-6721A روی تمام این تجهیزات نیستند.

فشار کاری پمپ هیدرولیک ۱۶ لیتری

فشار کاری یکی از مشخصات اصلی در انتخاب پمپ هیدرولیک است.

در مدارهای هیدرولیکی، مقدار فشار موردنیاز با نوع مصرفکننده و میزان بار ارتباط دارد. پمپ باید بتواند جریان روغن موردنیاز را در محدوده فشار مجاز خود تأمین کند.

در خانواده پمپ‌های ۱۶ سیسی چینی، مدلهایی با ظرفیت‌های فشاری متفاوت وجود دارند. برای مثال، در مشخصات مرجع POOCCA CBN-E316 فشار نامی ۱۶۰ بار و در مدل BXHS CBHS-FL3 16 فشار نامی ۲۰۰ بار اعلام شده است.

این اختلاف نشان میدهد که دو پمپ با حجم جابه‌جایی یکسان الزاماً فشار کاری مشابهی ندارند.

هیچکدام از این مقادیر برای پمپ H.A.R کد PH41-6721A تأیید نشدهاند.

بنابراین پیش از انتخاب محصول باید فشار کاری پیوسته و حداکثر فشار مجاز مدل واقعی مشخص شود.

جهت دوران و سرعت کاری پمپ

جهت دوران شفت ورودی باید با طراحی پمپ و حرکت محرک هماهنگ باشد.

پمپ‌های هیدرولیک ممکن است در نسخههای راستگرد، چپگرد یا در بعضی طراحیها دوطرفه تولید شوند. این ویژگی به آرایش داخلی و نحوه آببندی مجموعه بستگی دارد.

در پمپ‌های یکجهته، چرخش برخلاف جهت مجاز میتواند باعث اختلال در مکش و دهش یا آسیب به بخشهای داخلی شود.

از طرف دیگر، سرعت دوران بر دبی خروجی تأثیر میگذارد. افزایش دور در محدوده مجاز میتواند جریان بیشتری ایجاد کند، اما کارکرد در دور بیش از حد ممکن است باعث نامناسب شدن شرایط مکش، افزایش دما و استهلاک پمپ شود.

برای پمپ ۱۶ لیتری H.A.R، جهت دوران و حداقل و حداکثر RPM هنوز تأیید نشدهاند.

اتصال پمپ به PTO یا محرک مکانیکی

در برخی تجهیزات هیدرولیکی، توان مکانیکی موردنیاز پمپ از طریق بغل گیربکس یا Power Take-Off (PTO) تأمین میشود. در کاربردهای دیگر نیز الکتروموتور یا محرک مکانیکی مستقل میتواند وظیفه چرخاندن شفت پمپ را برعهده داشته باشد.

برای نصب صحیح، نوع فلنج، فرم شفت ورودی، جهت دوران و سرعت مجموعه محرک باید با مشخصات پمپ هماهنگ باشند.

دو پمپ با ظرفیت تجاری یکسان ممکن است از نظر فرم اتصال با یکدیگر متفاوت باشند. برای مثال، در خانواده پمپ‌های ۱۶ سیسی، نمونههایی با فلنج A-Oval و انواع مختلف شفت وجود دارند.

این تنوع نشان میدهد که عنوان «۱۶ لیتری» برای تعیین نوع اتصال کافی نیست.

در محصول PH41-6721A، نوع فلنج و شفت ورودی هنوز از منبع اختصاصی تأیید نشدهاند؛ بنابراین سازگاری باید با بررسی نمونه واقعی تعیین شود.

تفاوت پمپ ۱۶ لیتری با پمپ‌های ظرفیت بالاتر

یکی از معیارهای انتخاب پمپ، حجم جابه‌جایی آن است.

در پمپ‌هایی با شرایط کاری و راندمان مشابه، حجم جابه‌جایی بیشتر میتواند در دور یکسان، دبی بیشتری فراهم کند. اما این موضوع الزاماً به معنی فشار کاری بالاتر نیست.

برای مثال، یک پمپ با حجم جابه‌جایی کمتر ممکن است برای مداری با نیاز جریان محدود مناسب باشد، درحالیکه یک مصرفکننده بزرگتر به دبی بیشتری نیاز داشته باشد.

در انتخاب میان پمپ‌های ۱۶، ۲۵ یا ۴۰ لیتری، باید نیاز واقعی مدار بررسی شود. ظرفیت بیشتر بدون درنظرگرفتن ابعاد جک، سرعت مطلوب حرکت و توان محرک ممکن است انتخاب مناسبی نباشد.

علاوه بر ظرفیت، نوع اتصال و محدوده فشار کاری هر مدل نیز باید بهصورت مستقل ارزیابی شود.

نکات مهم نصب و نگهداری

پیش از نصب پمپ، بدنه آلومینیومی، شفت و سطوح اتصال باید از نظر آسیبدیدگی بررسی شوند.

مسیر مکش روغن باید شرایط مناسبی داشته باشد و از وجود محدودیت شدید یا نشتی هوا در ورودی جلوگیری شود. تأمین ناکافی روغن میتواند باعث ایجاد صدا، کاهش دبی و آسیب ناشی از کاویتاسیون شود.

انتخاب روغن هیدرولیک مناسب نیز اهمیت زیادی دارد. گرانروی، کیفیت و میزان آلودگی روغن باید مطابق مشخصات سیستم و توصیههای سازنده باشد.

در زمان نصب، اتصال مکانیکی نباید بار جانبی غیرمجاز به شفت پمپ وارد کند. پس از نصب نیز جهت دوران، فشار مدار، دمای روغن، نشتی و صدای عملکرد باید بررسی شوند.

راهاندازی اولیه باید مطابق دستورالعمل همان مدل انجام شود و مدار از تجهیزات حفاظت در برابر افزایش فشار برخوردار باشد.

نکات مهم هنگام خرید پمپ 16 لیتری

در زمان خرید پمپ ۱۶ لیتری H.A.R، ابتدا باید شرایط کاری مدار مشخص شود. میزان دبی موردنیاز، فشار کاری، نوع محرک و سرعت دوران از عوامل اصلی انتخاب هستند.

پس از آن، بررسی فرم شفت، نوع فلنج، محل اتصالات روغن و جهت دوران اهمیت دارد.

اگر پمپ جدید قرار است جایگزین نمونه قبلی شود، تطبیق شماره فنی، ابعاد نصب و مشخصات عملکردی میتواند احتمال انتخاب نادرست را کاهش دهد.

کد PH41-6721A شناسه داخلی این محصول در شهر قطعات است و نباید بهعنوان Part Number رسمی کارخانه H.A.R معرفی شود.

برای بررسی سازگاری و استعلام محصول، میتوانید اطلاعات پمپ قبلی یا مشخصات سیستم هیدرولیک را در اختیار کارشناسان شهر قطعات قرار دهید.
