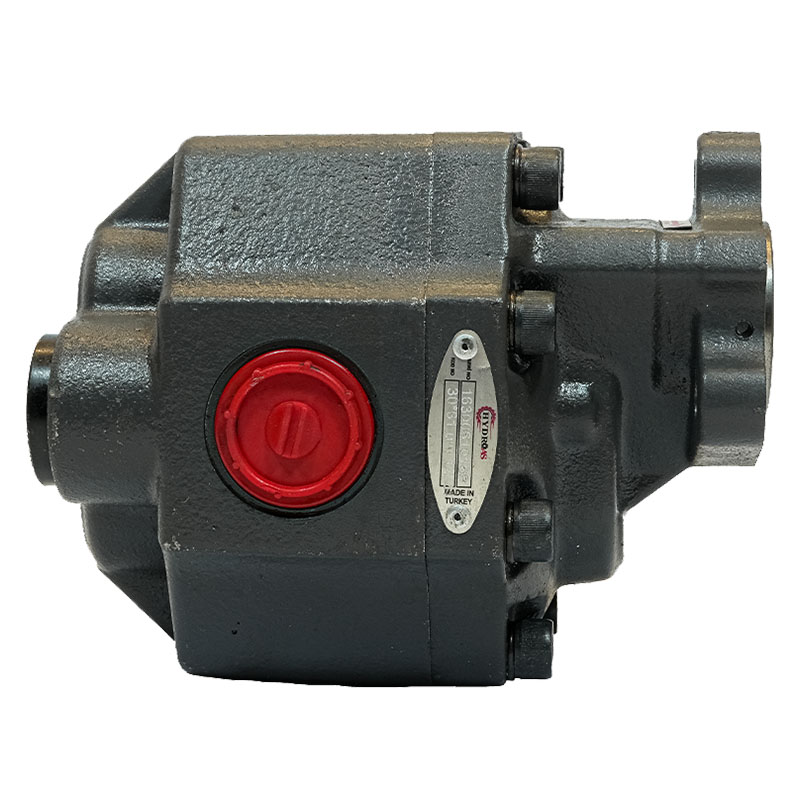

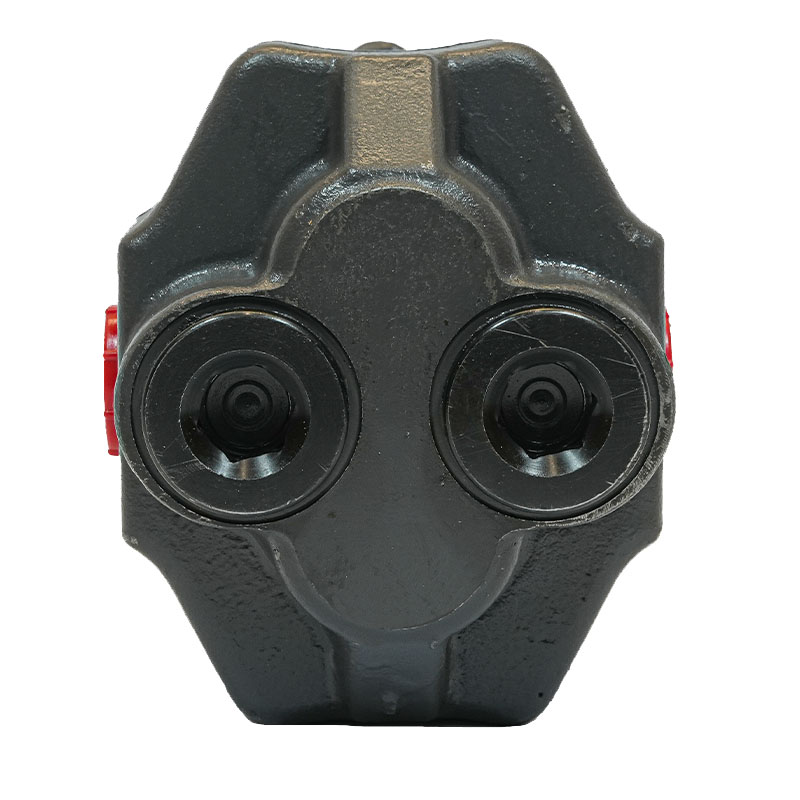

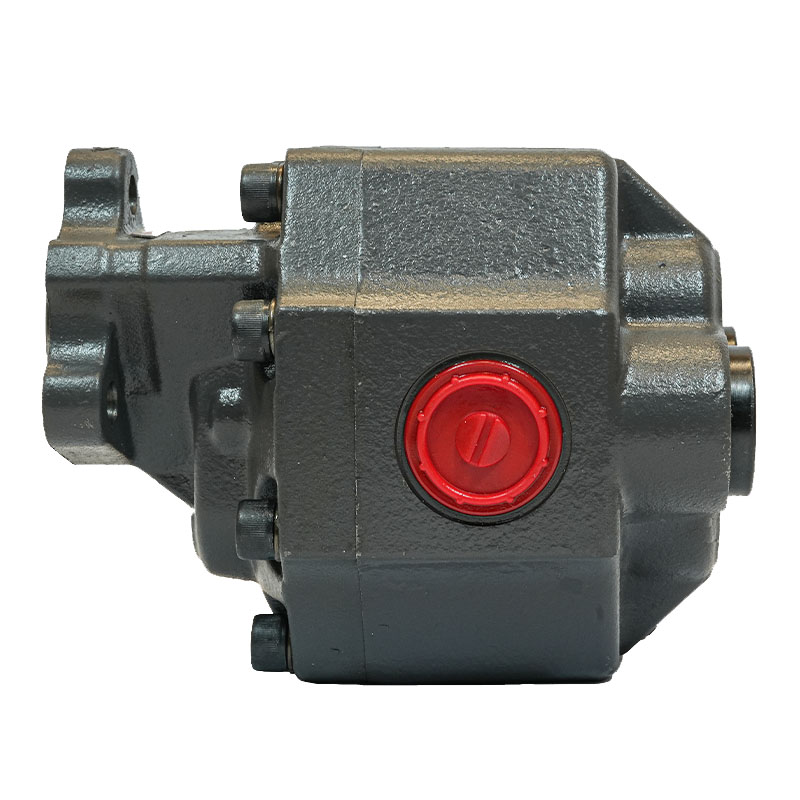

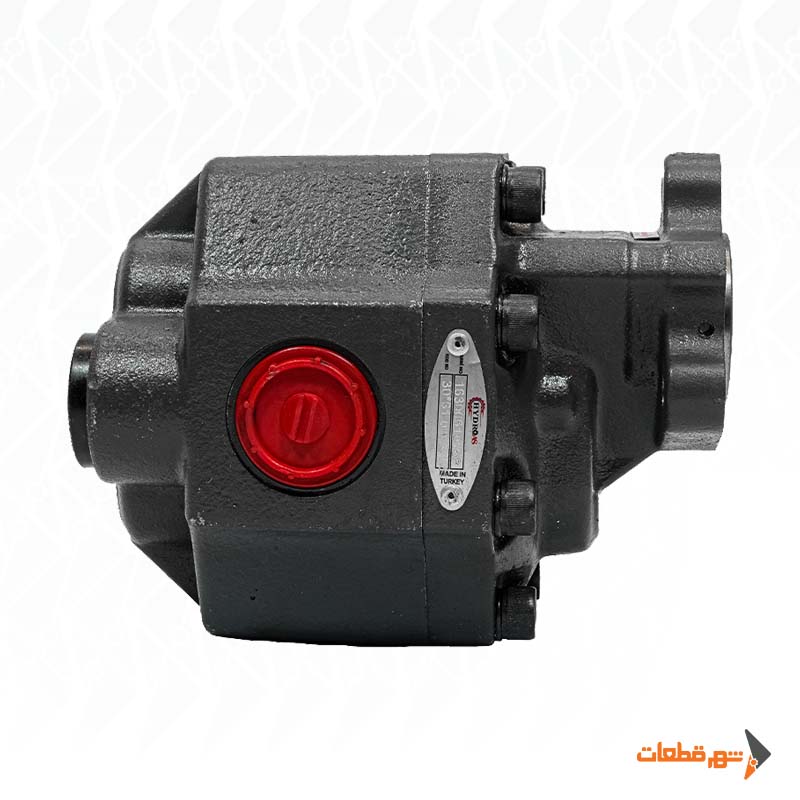

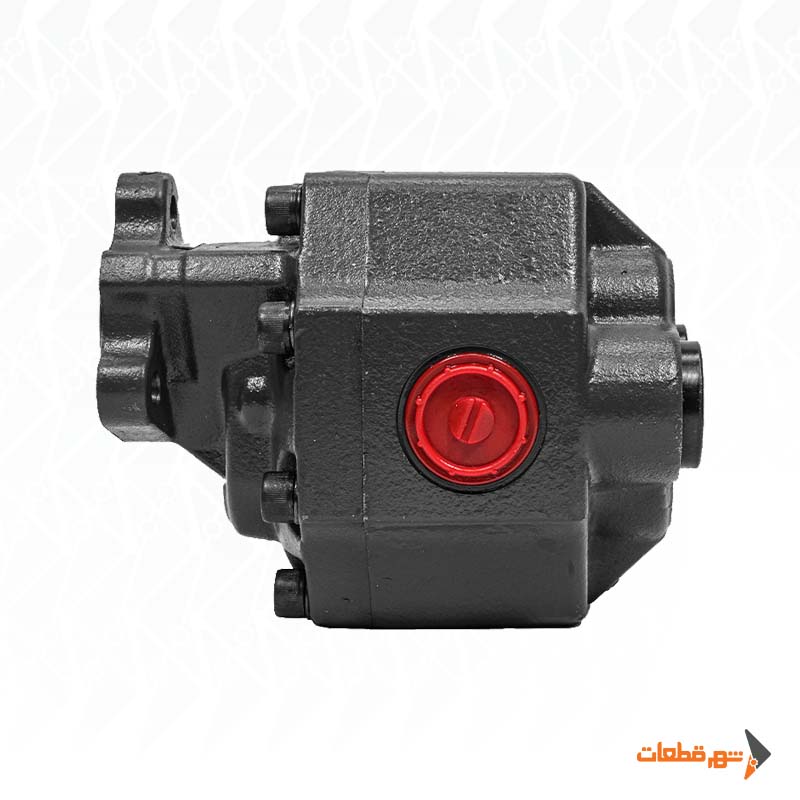

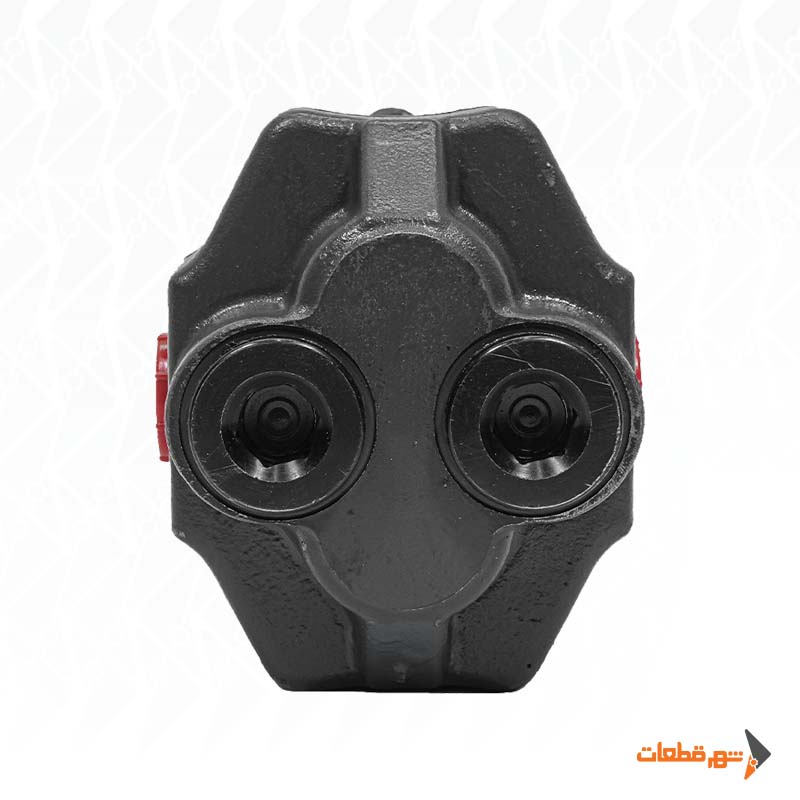

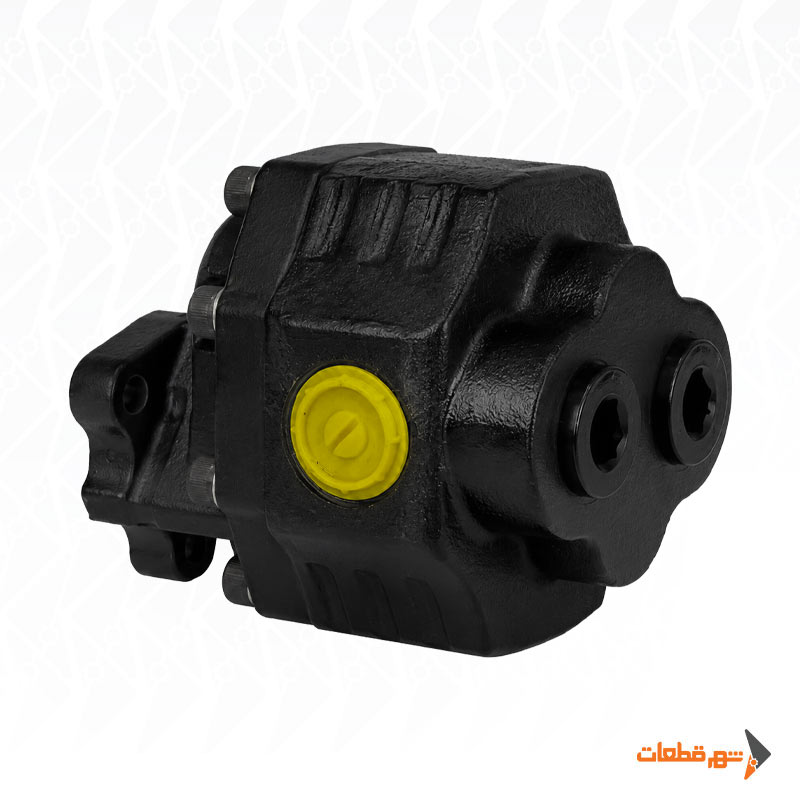

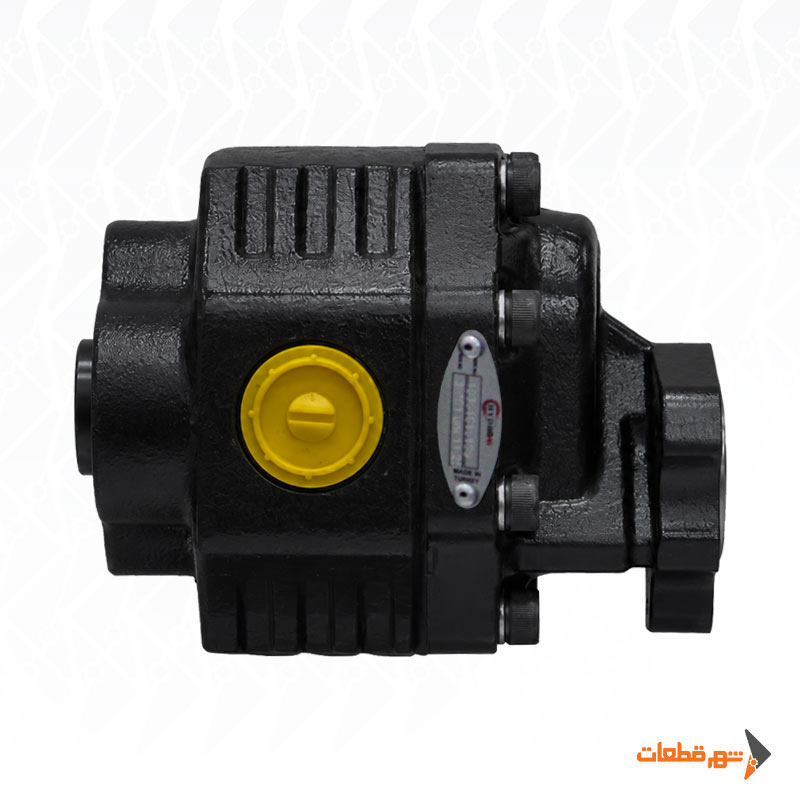

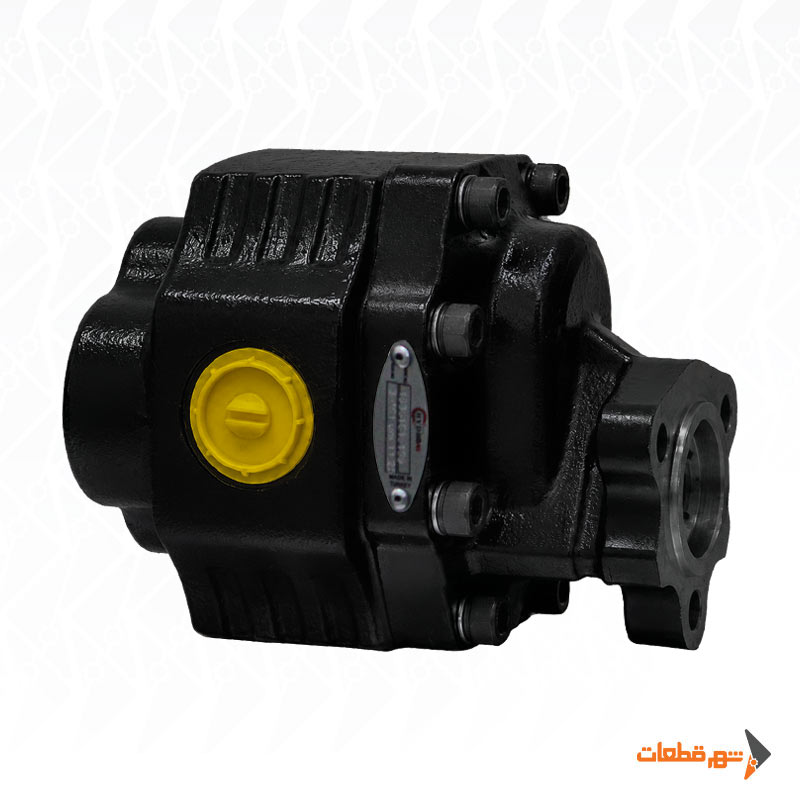

پمپ هیدرولیک ۶۱ لیتری سهگوش کوبله، یک پمپ دندهای از گروه ۳۰ است که برای ایجاد جریان روغن در مدارهای هیدرولیکی خودروهای سنگین، کمپرسیها، بالابرها و تجهیزات کاربریسازی مورد استفاده قرار میگیرد. این مدل با اتصال سهگوش UNI T-1 طراحی شده و بهصورت کوبله و بدون شیر عرضه میشود؛ بنابراین انتخاب شیر کنترل، شیر فشارشکن و سایر اجزای مدار باید متناسب با نوع کاربری انجام شود.
حجم جابهجایی این پمپ برابر با ۶۱ سانتیمتر مکعب در هر دور است. فشار کاری مداوم ۲۰۰ بار و حداکثر فشار لحظهای ۲۲۰ بار نیز امکان استفاده از آن را در بسیاری از مدارهای هیدرولیکی متوسط و سنگین فراهم میکند. هنگام خرید پمپ 61 لیتری سه گوش کوبله (بدون شیر) باید جهت چرخش، سرعت ورودی، نوع بغل گیربکس، ابعاد نصب و فشار موردنیاز سیستم بررسی شوند.
مشخصات فنی پمپ هیدرولیک ۶۱ لیتری سهگوش
|
مشخصه فنی |
مقدار |
|
نوع محصول |
پمپ هیدرولیک دندهای |
|
کد محصول |
P-379313A |
|
حجم جابهجایی پمپ |
۶۱ سانتیمتر مکعب در هر دور |
|
گروه پمپ |
گروه ۳۰ |
|
نوع اتصال |
سهگوش UNI T-1 |
|
نوع عرضه |
کوبله، بدون شیر |
|
طول کلی A |
۱۷۶٫۵ میلیمتر |
|
ارتفاع بدنه B |
۱۱۵ میلیمتر |
|
سایز ورودی روغن C |
R 1 اینچ |
|
سایز خروجی روغن D |
R 1 اینچ |
|
وزن تقریبی |
۱۱ کیلوگرم |
|
حداکثر فشار کاری مداوم |
۲۰۰ بار |
|
حداکثر فشار لحظهای |
۲۲۰ بار |
|
سیال مناسب |
روغن هیدرولیک پایه معدنی مطابق ISO/DIN و سیالات مقاوم در برابر آتش |
ظرفیت ۶۱ لیتری پمپ به چه معناست؟
عدد ۶۱ در نام این محصول به حجم جابهجایی پمپ اشاره دارد؛ یعنی پمپ در هر دور چرخش، بهصورت تئوری حدود ۶۱ سانتیمتر مکعب روغن جابهجا میکند. دبی خروجی پمپ به سرعت دوران آن وابسته است.
برای نمونه، در سرعت ۱۰۰۰ دور در دقیقه، دبی تئوری پمپ حدود ۶۱ لیتر در دقیقه خواهد بود. دبی واقعی معمولاً کمی کمتر است؛ زیرا عواملی مانند فشار مدار، دمای روغن، ویسکوزیته سیال و میزان نشتی داخلی بر راندمان حجمی پمپ اثر میگذارند.
به همین دلیل، پیش از خرید پمپ 61 لیتری سه گوش کوبله (بدون شیر) باید دور خروجی بغل گیربکس یا محرک بررسی شود تا دبی ایجادشده با ظرفیت جک و مدار هماهنگ باشد.
مزایای پمپ ۶۱ لیتری سهگوش کوبله
فشار کاری مناسب
این پمپ برای کار مداوم در فشار حداکثر ۲۰۰ بار طراحی شده است. فشار ۲۲۰ بار تنها بهعنوان فشار لحظهای در نظر گرفته میشود و نباید پمپ بهصورت دائم در این محدوده فعالیت کند.
برای جلوگیری از افزایش کنترلنشده فشار، استفاده از شیر فشارشکن متناسب با ظرفیت مدار ضروری است.

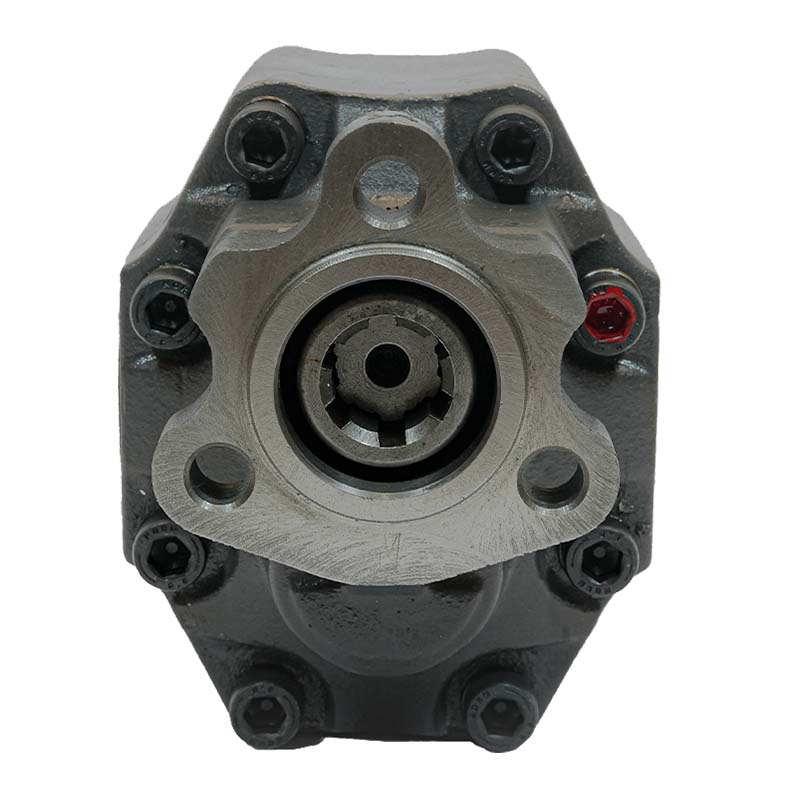

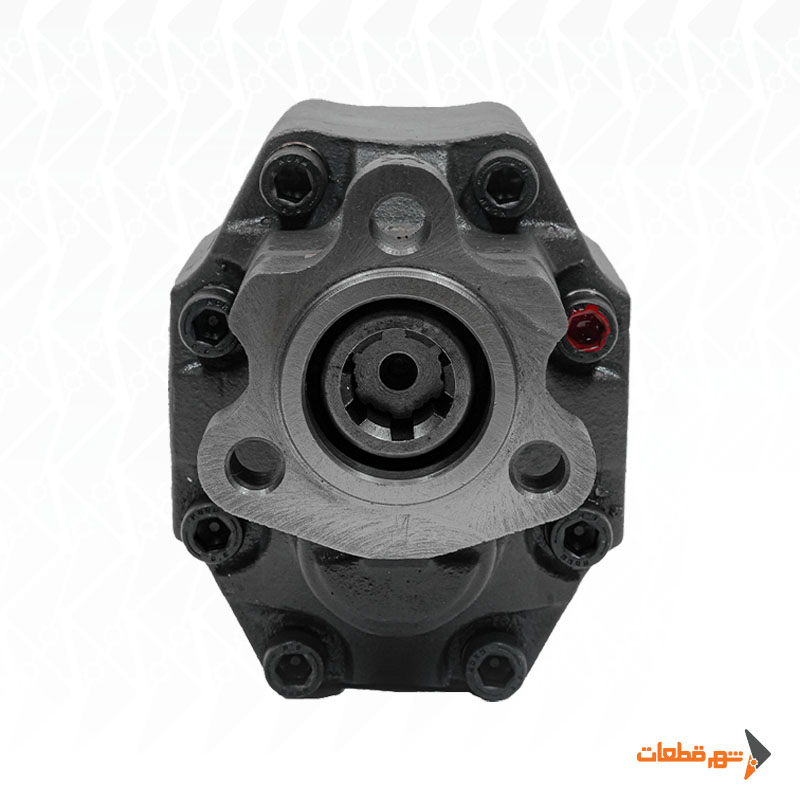

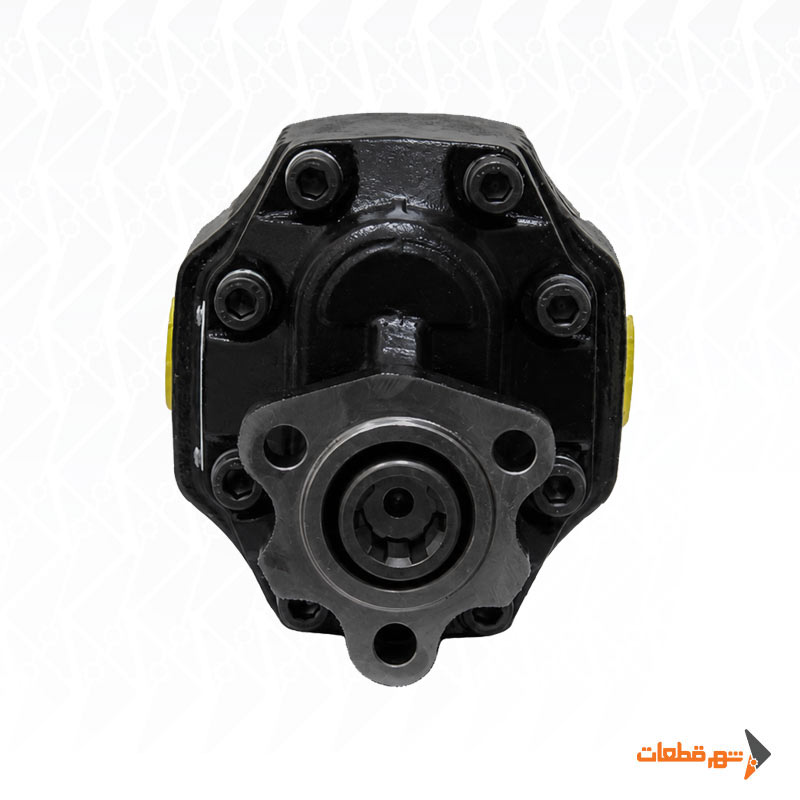

اتصال سهگوش UNI T-1
فلنچ سهگوش UNI T-1 یکی از اتصالات متداول در سیستمهای هیدرولیکی خودروهای سنگین است. این نوع اتصال، نصب پمپ روی بغل گیربکس یا مجموعه کوبله را امکانپذیر میکند.
پیش از سفارش باید فرم فلنچ، محل سوراخها، شافت و ابعاد اتصال با پمپ قبلی تطبیق داده شوند.
ساختار دندهای گروه ۳۰
پمپهای دندهای گروه ۳۰ برای ایجاد دبی مناسب در مدارهای هیدرولیکی طراحی شدهاند. ساختار مکانیکی نسبتاً ساده، ابعاد فشرده و عملکرد یکنواخت، از دلایل استفاده گسترده از این پمپها در خودروهای کاربری و ماشینآلات است.
عرضه بدون شیر
این محصول بهصورت کوبله و بدون شیر ارائه میشود. در نتیجه، شیر کنترل جهت، شیر فشارشکن و سایر تجهیزات کنترلی باید بهصورت جداگانه و متناسب با فشار و دبی سیستم انتخاب شوند.
این ویژگی برای تعمیرکاران و کاربریسازانی مناسب است که قصد دارند مدار هیدرولیک را بر اساس نیاز پروژه تنظیم کنند.
کاربردهای پمپ ۶۱ لیتری سهگوش
پمپ ۶۱ لیتری سهگوش در صورت تطابق فنی میتواند در تجهیزات زیر استفاده شود:
- سیستم هیدرولیک کامیون و تریلر کمپرسی
- خودروبر و یدککش
- بالابرهای هیدرولیکی
- خودروهای خدمات شهری
- تجهیزات حمل و تخلیه بار
- یونیتهای هیدرولیک صنعتی
- ماشینآلات کشاورزی و کارگاهی
- جایگزینی پمپهای گروه ۳۰ با اتصال مشابه
مناسببودن این پمپ برای یک خودرو یا دستگاه مشخص باید بر اساس دور ورودی، حجم جک، فشار مدار و نوع اتصال تعیین شود.
راهنمای خرید پمپ 61 لیتری سه گوش کوبله (بدون شیر)
جهت چرخش پمپ را مشخص کنید
جهت دوران پمپ باید با جهت خروجی PTO یا بغل گیربکس هماهنگ باشد. نصب پمپ با جهت اشتباه میتواند موجب مکش نکردن روغن، ایجاد صدا و آسیب به چرخدندههای داخلی شود.
فشار مدار را بررسی کنید
حداکثر فشار مداوم این مدل ۲۰۰ بار است. فشار موردنیاز مدار باید براساس قطر جک، وزن بار و نوع کاربری محاسبه شود. استفاده در فشاری بالاتر از محدوده مجاز، عمر پمپ را کاهش میدهد.
ابعاد نصب را تطبیق دهید
طول کلی پمپ ۱۷۶٫۵ میلیمتر و ارتفاع بدنه آن ۱۱۵ میلیمتر است. این اندازهها باید با فضای نصب، شاسی، بغل گیربکس و تجهیزات اطراف مقایسه شوند.

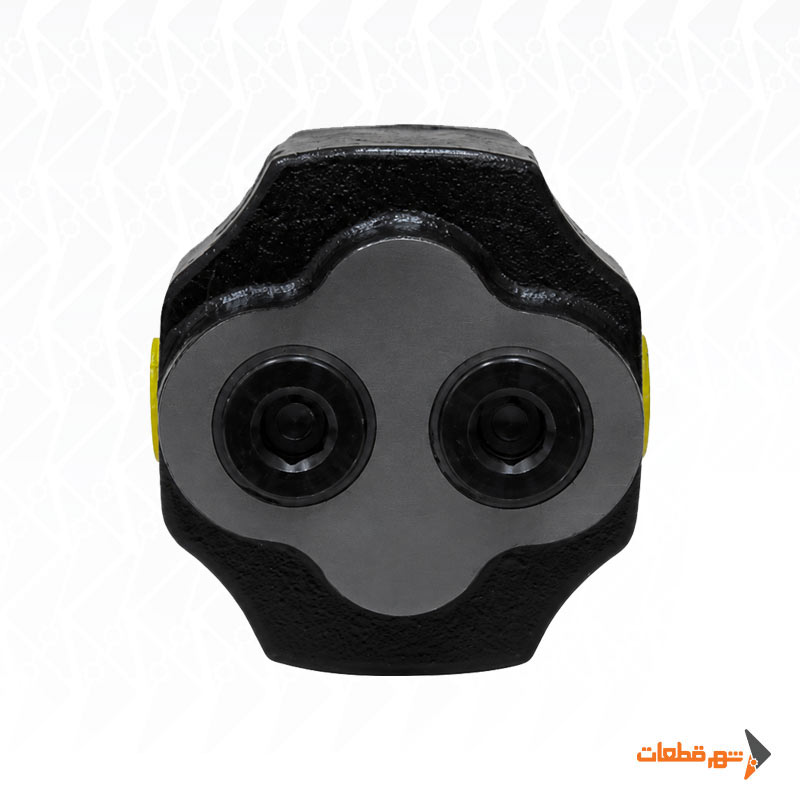

سایز اتصالات را کنترل کنید
ورودی و خروجی پمپ هر دو R 1 اینچ هستند. شیلنگها و اتصالات باید از نظر رزوه، قطر داخلی و تحمل فشار با مشخصات پمپ مطابقت داشته باشند.
نکات نصب و نگهداری
پیش از راهاندازی، داخل پمپ و مسیر مکش باید با روغن هیدرولیک مناسب پر شود. کارکرد خشک حتی برای مدت کوتاه میتواند باعث سایش شدید چرخدندهها و آسیب داخلی شود.
پس از نصب، سیستم را در دور پایین راهاندازی و هواگیری کنید. مسیر مکش باید کوتاه، مستقیم و بدون گرفتگی باشد. همچنین سطح روغن، وضعیت فیلتر، نشتی اتصالات، دمای پمپ و صدای عملکرد آن بهصورت دورهای بررسی شوند.
سؤالات متداول
فشار کاری پمپ ۶۱ لیتری سهگوش چقدر است؟
حداکثر فشار کاری مداوم این پمپ ۲۰۰ بار و فشار لحظهای آن ۲۲۰ بار است.
این پمپ همراه شیر عرضه میشود؟
خیر، محصول بهصورت کوبله و بدون شیر ارائه میشود و شیرهای کنترلی باید جداگانه انتخاب شوند.
نوع اتصال پمپ چیست؟
این مدل دارای اتصال سهگوش UNI T-1 است.
آیا این پمپ برای کمپرسی مناسب است؟
در صورت هماهنگی فشار، دبی، جهت دوران، نوع بغل گیربکس و اتصال، میتوان از آن در برخی سیستمهای کمپرسی استفاده کرد.
چه روغنی برای این پمپ مناسب است؟
روغن هیدرولیک پایه معدنی مطابق استانداردهای ISO/DIN و سیالات هیدرولیکی مقاوم در برابر آتشِ مورد تأیید سازنده قابل استفاده هستند.
جمعبندی
پمپ ۶۱ لیتری سهگوش کوبله بدون شیر، یک پمپ دندهای گروه ۳۰ با ظرفیت جابهجایی ۶۱ سیسی در هر دور، فشار کاری مداوم ۲۰۰ بار و اتصال UNI T-1 است. این محصول در شهر قطعات برای استفاده در سیستمهای انتقال روغن و مجموعههای مجهز به پمپهای هیدرولیک عرضه میشود. در خرید پمپ ۶۱ لیتری سهگوش کوبله بدون شیر، باید جهت چرخش، دور ورودی، ابعاد نصب، نوع اتصال و فشار موردنیاز مدار بهدقت بررسی شوند.
