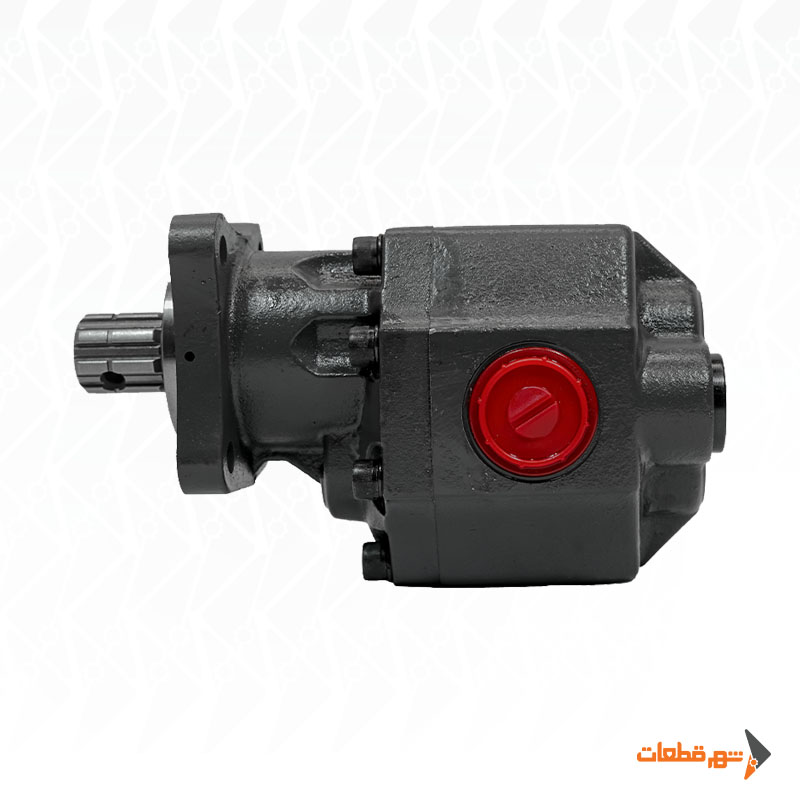

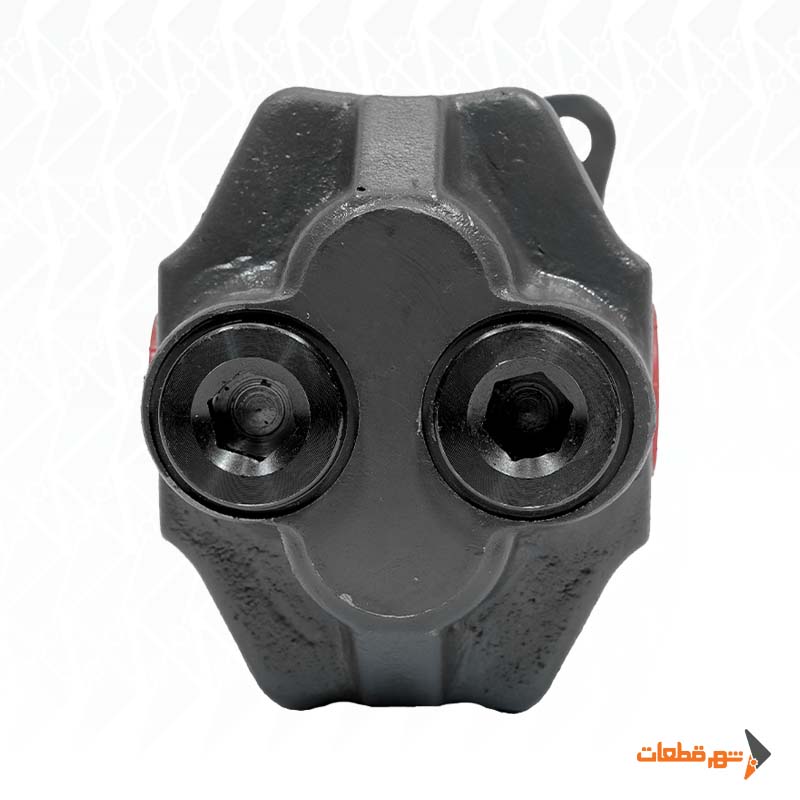

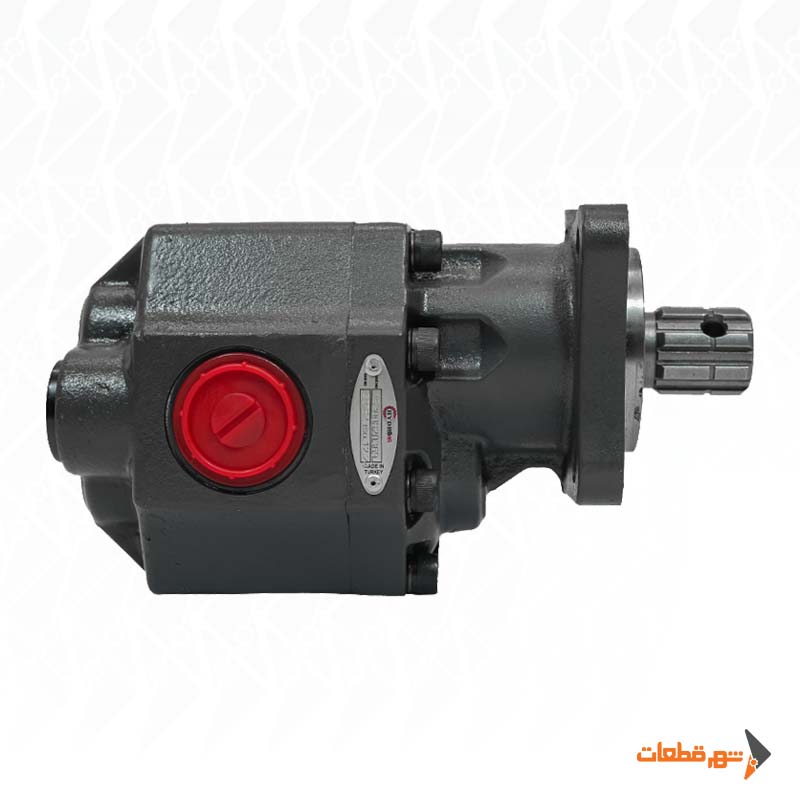

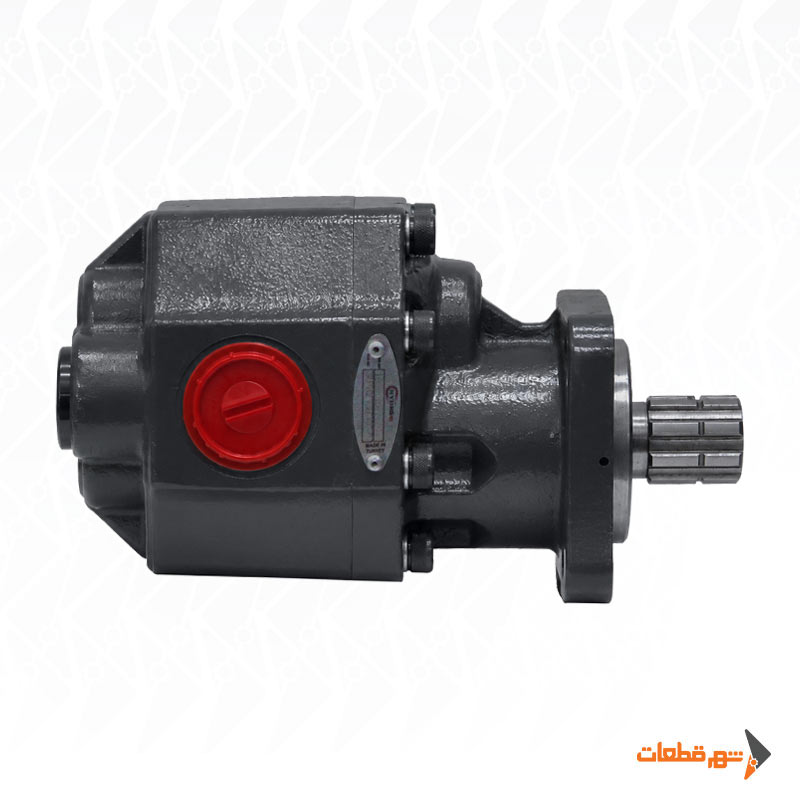

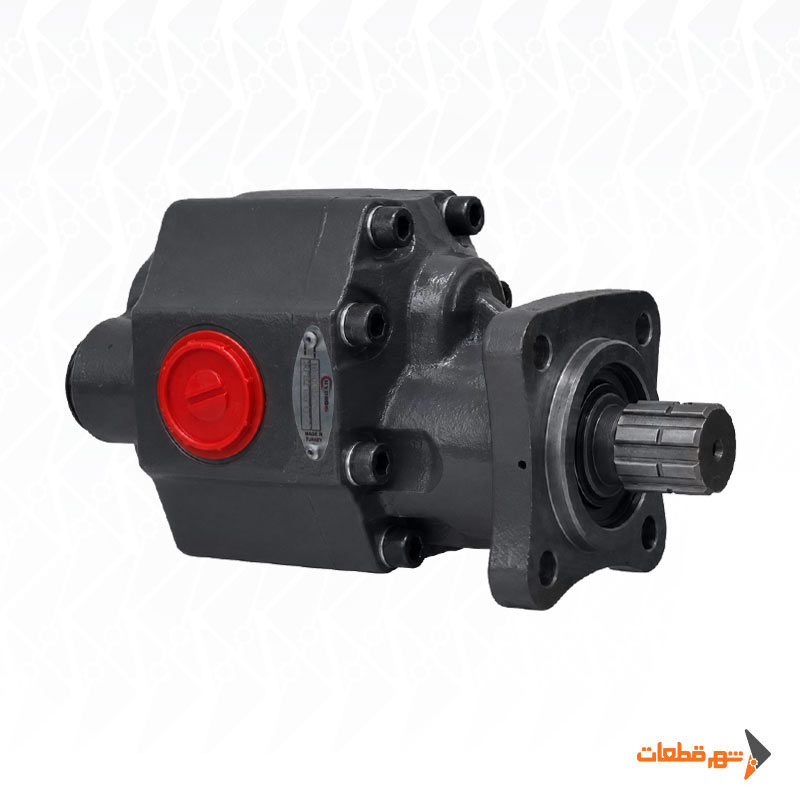

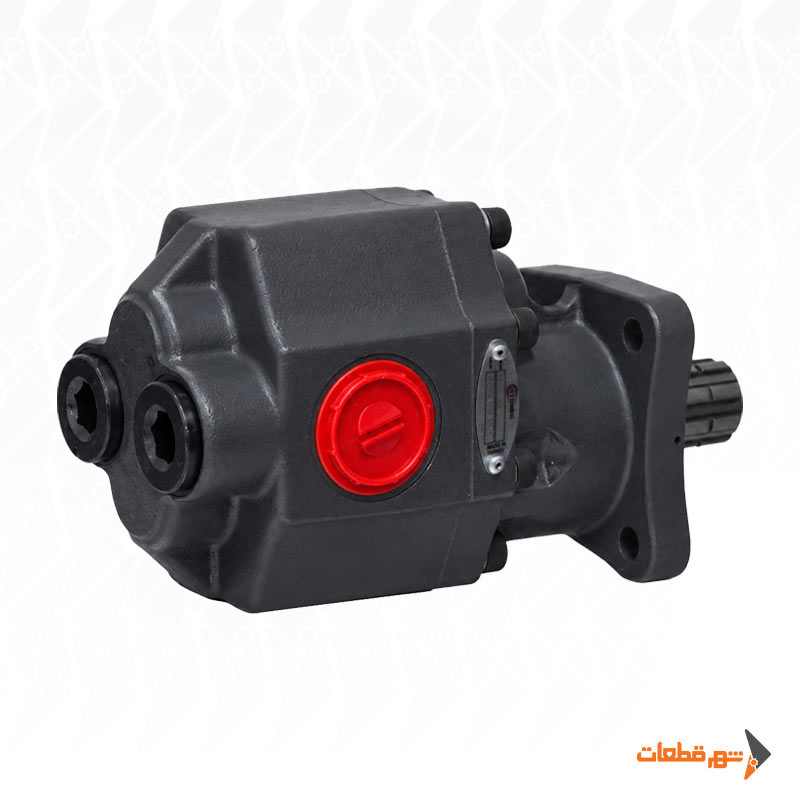

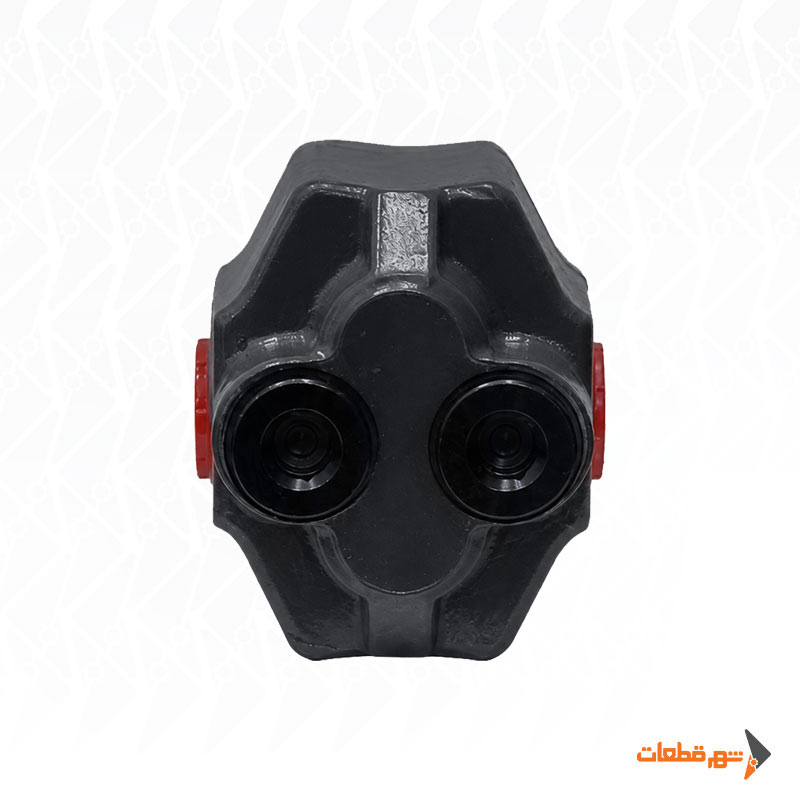

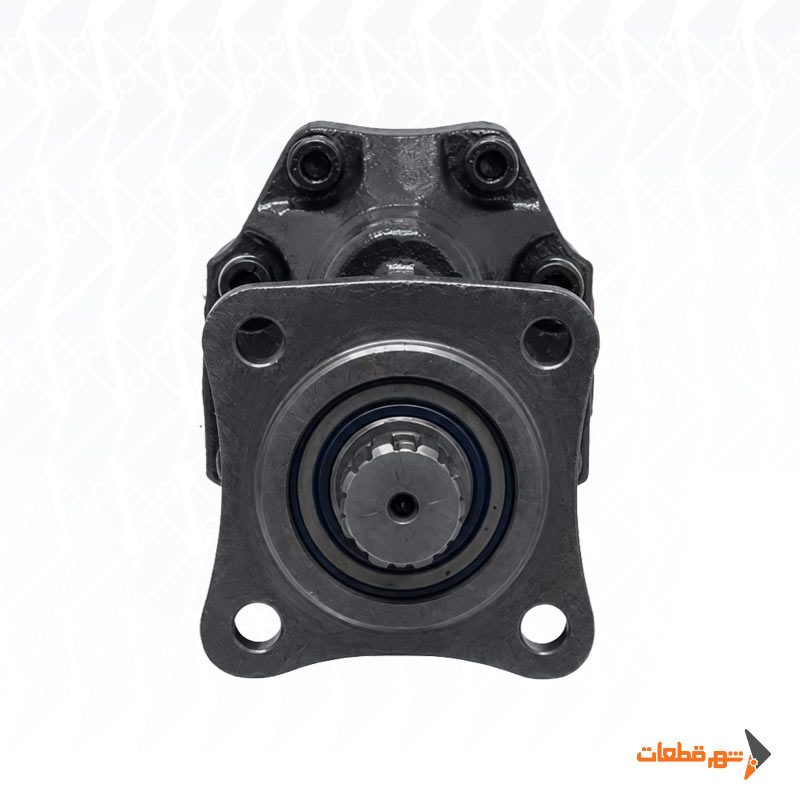

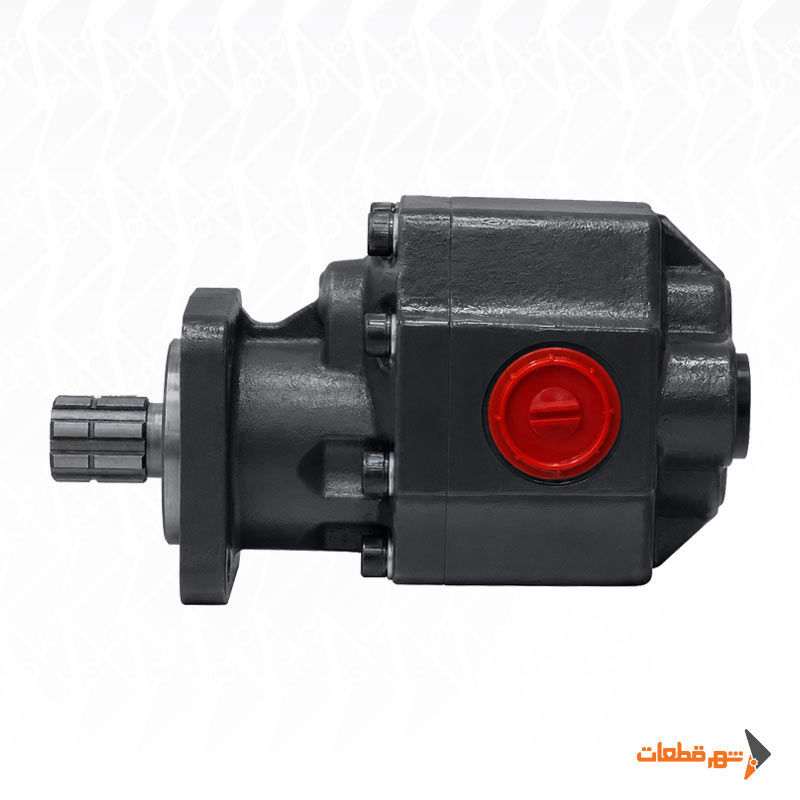

پمپ ۸۲ لیتری ایسو سر بنزی برند HYDROAS ترکیه یکی از محصولات خانواده پمپ های هیدرولیک است که برای تأمین جریان روغن در سیستمهای هیدرولیکی خودروهای سنگین و تجهیزات کاربری معرفی میشود. این محصول با ظرفیت اسمی تجاری ۸۲ لیتری، اتصال ISO و طراحی موسوم به سر بنزی شناخته میشود.
در ساختار این پمپ از پوسته چدنی و شفت فولادی استفاده شده است. پوسته وظیفه نگهداری اجزای داخلی و ایجاد مسیرهای عبور روغن را برعهده دارد و شفت، حرکت دورانی دریافتی از مجموعه محرک را به مکانیزم پمپاژ منتقل میکند. در صورت تأیید ساختار دندهای این مدل، چرخدندههای فولادی نیز در فرآیند جابهجایی روغن نقش خواهند داشت.
پمپ ایسو ۸۲ لیتری با کد PH33-9313A برای بررسی استفاده در مدارهای هیدرولیکی کمپرسی و سایر تجهیزات مرتبط مناسب است. با این حال، انتخاب قطعه باید بر اساس نوع خروجی بغل گیربکس، جهت دوران، فشار کاری و ظرفیت واقعی پمپ انجام شود.
هنگام خرید پمپ 82 لیتری ایسو (سر بنزی)، توجه به مشخصات اتصال اهمیت ویژهای دارد؛ زیرا دو پمپ با ظرفیت یکسان ممکن است از نظر فلنج، شفت ورودی و جهت دوران با یکدیگر متفاوت باشند.
مشخصات فنی پمپ ۸۲ لیتری ایسو سر بنزی
|
مشخصه فنی |
مقدار / توضیح |
|
نام محصول |
پمپ ۸۲ لیتری ایسو سر بنزی |
|
کد محصول |
PH33-9313A |
|
برند اعلامی |
HYDROAS |
|
کشور برند |
ترکیه |
|
نام انگلیسی مرجع |
ISO 82 Hydraulic Gear Pump |
|
نوع قطعه |
پمپ هیدرولیک |
|
مکانیزم پمپاژ |
جابهجایی مثبت در خانواده دندهای |
|
نوع سر پمپ |
سر بنزی؛ اصطلاح تجاری |
|
ظرفیت اسمی تجاری |
۸۲ لیتری |
|
حجم جابهجایی خانواده مرجع |
82 cm³/rev |
|
دبی واقعی |
وابسته به دور و راندمان حجمی |
|
جنس پوسته |
چدن |
|
جنس شفت |
فولاد |
|
نوع انتقال توان |
مکانیکی / Rotary Drive |
|
سیال کاری |
روغن هیدرولیک سازگار |
|
کاربرد اصلی |
تأمین جریان روغن مدار هیدرولیک |
|
کاربردهای متداول |
کمپرسی و تجهیزات هیدرولیکی خودروهای سنگین |
|
منبع محرک |
PTO یا محرک مکانیکی سازگار |
عملکرد پمپ ایسو ۸۲ لیتری در سیستم هیدرولیک
وظیفه پمپ هیدرولیک، دریافت انرژی مکانیکی از مجموعه محرک و ایجاد جریان روغن در مدار است. در خودروهای سنگین مجهز به سیستم هیدرولیک، این توان معمولاً از طریق بغل گیربکس یا Power Take-Off (PTO) تأمین میشود.
پس از انتقال حرکت دورانی به شفت پمپ، مکانیزم داخلی روغن را از سمت مکش دریافت کرده و به مسیر خروجی هدایت میکند. جریان روغن در مدار هیدرولیکی برای حرکت مصرفکنندههایی مانند جک کمپرسی به کار میرود.
در خانواده پمپ های دندهای، این فرآیند با چرخش چرخدندههای داخلی انجام میشود. روغن در فضاهای میان دندانهها و بدنه جابهجا شده و به سمت دهش منتقل میشود.
نوع مکانیزم دقیق محصول HYDROAS هنوز از دیتاشیت اختصاصی تأیید نشده است؛ بنابراین عملکرد دندهای بهعنوان ساختار خانواده مرجع در نظر گرفته میشود.

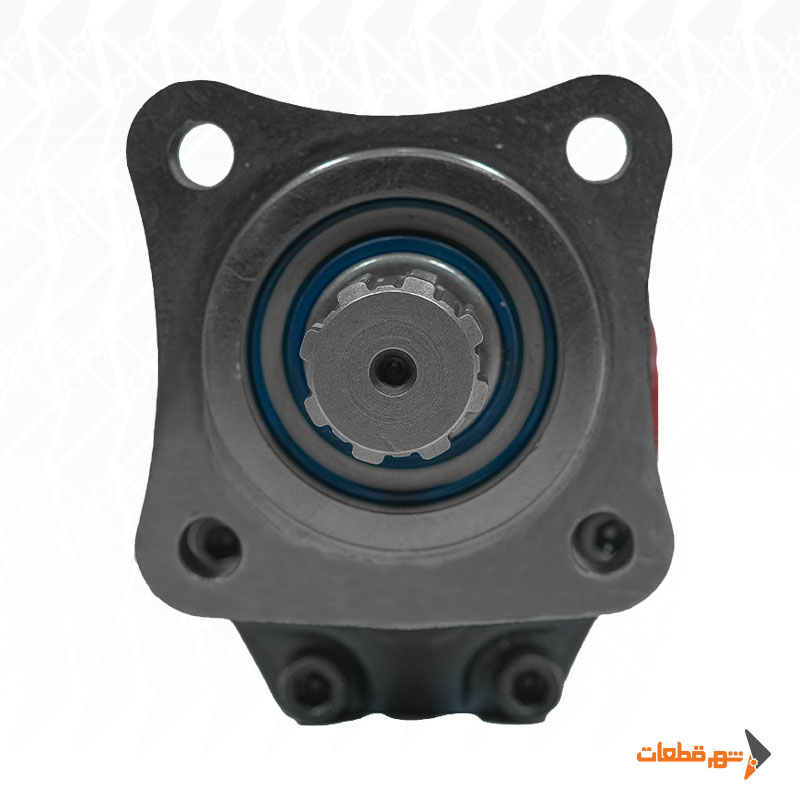

اتصال ISO در پمپ هیدرولیک چیست؟
یکی از مشخصات مهم این محصول، معرفی آن با عنوان پمپ ایسو یا ISO است.
در سیستمهای هیدرولیکی، استانداردهای اتصال برای هماهنگی مکانیکی میان پمپ و مجموعه محرک استفاده میشوند. این اتصالات ممکن است از نظر نوع فلنج، ابعاد مرکزکننده، آرایش سوراخهای پیچ و فرم شفت متفاوت باشند.
در خانواده مرجع ISO 82، نمونههایی با فلنج و شفت سازگار با استانداردهای مشخص عرضه میشوند. با این حال، وجود عبارت ISO در عنوان کالا بهتنهایی برای تعیین تمام ابعاد اتصال کافی نیست.
در زمان تعویض پمپ، باید مشخصات فلنج و شفت ورودی با خروجی PTO مقایسه شوند. حتی اگر دو پمپ از نظر ظرفیت و ظاهر مشابه باشند، اختلاف در مشخصات اتصال ممکن است مانع نصب مستقیم آنها شود.
برای محصول PH33-9313A، استاندارد دقیق فلنج و مشخصات شفت هنوز نیازمند تأیید هستند.
منظور از سر بنزی در پمپ ایسو چیست؟
عبارت سر بنزی یکی از اصطلاحات مورد استفاده در بازار قطعات هیدرولیک برای شناسایی نوع سر یا اتصال برخی پمپهاست.
در معرفی پمپ ۸۲ لیتری ایسو HYDROAS، این عنوان بهعنوان یک مشخصه تجاری حفظ میشود؛ اما نباید آن را به معنی برنزی بودن متریال سر پمپ در نظر گرفت.
همچنین اصطلاح سر بنزی بهتنهایی استاندارد فلنج، تعداد خارهای شفت یا ابعاد دقیق بخش اتصال را مشخص نمیکند.
هنگام خرید این مدل، بررسی فرم جلویی پمپ، محل پیچها، مشخصات شفت ورودی و نحوه اتصال به بغل گیربکس ضروری است.
بهخصوص اگر پمپ قرار است جایگزین نمونه قبلی شود، مقایسه بخش سر پمپ میتواند از انتخاب قطعه ناسازگار جلوگیری کند.
ظرفیت ۸۲ لیتری و تفاوت آن با دبی واقعی
یکی از موضوعات مهم هنگام خرید پمپ هیدرولیک ۸۲ لیتری، تشخیص تفاوت میان حجم جابهجایی (Displacement) و دبی (Flow Rate) است.
در بسیاری از پمپ های دندهای خانواده ISO 82، عدد ۸۲ به حجم جابهجایی اسمی بر حسب سانتیمتر مکعب در هر دور اشاره دارد.
برای مثال، اگر یک پمپ دارای حجم جابهجایی ۸۲ سانتیمتر مکعب بر دور باشد، در سرعت ۱۰۰۰ دور بر دقیقه، دبی تئوری آن حدود ۸۲ لیتر بر دقیقه خواهد بود. در سرعت ۱۵۰۰ دور بر دقیقه، این مقدار به حدود ۱۲۳ لیتر بر دقیقه افزایش پیدا میکند.
البته دبی واقعی به دلیل نشتی داخلی، فشار کاری و راندمان حجمی میتواند از مقدار تئوری کمتر باشد.
این محاسبات صرفاً براساس یک پمپ فرضی ۸۲ سیسی ارائه شدهاند. حجم جابهجایی دقیق مدل HYDROAS کد PH33-9313A هنوز تأیید نشده است.
بنابراین نباید عنوان ۸۲ لیتری را به معنی دبی ثابت ۸۲ لیتر بر دقیقه در تمام دورهای کاری دانست.
ساختار چدنی و اجزای فولادی پمپ
پوسته این محصول از چدن معرفی شده است. بدنه پمپ وظیفه نگهداری مجموعه داخلی، ایجاد مسیرهای عبور روغن و حفظ موقعیت اجزای مکانیکی را برعهده دارد.
در پمپ های هیدرولیک، دقت ساخت پوسته و سلامت سطوح داخلی اهمیت زیادی دارد. وجود آسیب یا تغییر شکل میتواند باعث ایجاد نشتی یا اختلال در عملکرد مجموعه شود.
شفت فولادی وظیفه دریافت گشتاور از مجموعه محرک را دارد. در صورت دندهای بودن پمپ، چرخدندههای فولادی نیز فرآیند انتقال روغن را انجام میدهند.
سلامت سطوح تماس، وضعیت یاتاقانها و مقدار لقی داخلی میتواند بر راندمان و عمر کاری پمپ تأثیر بگذارد.
با این حال، فشار قابل تحمل مجموعه را نمیتوان صرفاً از روی جنس چدن و فولاد تعیین کرد. این مقدار به طراحی داخلی، گرید متریال و شرایط کاری مدل واقعی وابسته است.
جهت دوران پمپ ISO 82
جهت دوران یکی از مشخصات اصلی در انتخاب پمپ هیدرولیک است.
در خانواده پمپ های ISO 82، مدلهای راستگرد (CW)، چپگرد (CCW) و در بعضی طراحیها دوطرفه وجود دارند.
این تفاوت اهمیت زیادی دارد؛ زیرا مسیرهای مکش و دهش و نحوه عملکرد اجزای داخلی میتوانند به جهت دوران وابسته باشند.
اگر پمپ برای یک جهت مشخص طراحی شده باشد، راهاندازی آن در جهت مخالف ممکن است باعث عملکرد نامناسب یا آسیب به مجموعه شود.
برای پمپ HYDROAS کد PH33-9313A هنوز جهت دوران قطعی اعلام نشده است. بنابراین پیش از نصب باید علامت جهت دوران روی بدنه یا اطلاعات فنی سازنده بررسی شود.
سازگاری پمپ ایسو با بغل گیربکس کمپرسی
یکی از کاربردهای متداول این خانواده از پمپها، استفاده در سیستم هیدرولیک کمپرسی است.
در این سیستم، PTO توان مکانیکی را از گیربکس خودرو دریافت کرده و به شفت پمپ منتقل میکند. پمپ نیز با تأمین جریان روغن، امکان عملکرد جک هیدرولیک را فراهم میسازد.
برای اتصال مناسب، نوع فلنج، مشخصات شفت و جهت دوران باید با خروجی بغل گیربکس هماهنگ باشند.
همچنین دور خروجی PTO باید در محدوده مجاز پمپ قرار گیرد. نسبت تبدیل بغل گیربکس و دور موتور میتوانند بر سرعت دوران پمپ تأثیر بگذارند.
اگر پمپ با دوری بیشتر از محدوده مجاز کار کند یا مسیر مکش قادر به تأمین روغن کافی نباشد، احتمال ایجاد کاویتاسیون و افزایش استهلاک وجود دارد.
به همین دلیل هنگام انتخاب پمپ ۸۲ لیتری سر بنزی، مشخصات بغل گیربکس و پمپ باید همزمان بررسی شوند.
فشار کاری پمپ و اهمیت انتخاب صحیح
فشار کاری یکی از عوامل تعیینکننده در انتخاب پمپ هیدرولیک برای خودروهای سنگین است.
در مدار هیدرولیکی، پمپ جریان روغن را تأمین میکند و فشار در نتیجه مقاومت بار ایجاد میشود. برای عملکرد مناسب، فشار موردنیاز سیستم باید در محدوده مجاز پمپ قرار داشته باشد.
در خانواده مرجع ISO 82، نمونههایی با فشارهای کاری متفاوت وجود دارند. این تفاوت نشان میدهد که ظرفیت اسمی یکسان یا اتصال مشابه لزوماً به معنی ظرفیت فشاری برابر نیست.
برای مدل PH33-9313A، فشار کاری پیوسته و حداکثر فشار هنوز از دیتاشیت اختصاصی HYDROAS تأیید نشدهاند.
بنابراین در زمان انتخاب محصول باید شرایط واقعی مدار، فشار موردنیاز جک و تجهیزات حفاظت فشار بررسی شوند.
نکات مهم نصب و نگهداری پمپ
پیش از نصب، پوسته چدنی، شفت ورودی و سطح اتصال باید از نظر آسیبدیدگی بررسی شوند. همچنین لازم است نوع فلنج و جهت دوران با مجموعه محرک تطبیق داده شود.
مسیر مکش روغن باید متناسب با ظرفیت پمپ طراحی شود. گرفتگی صافی، محدودیت بیش از حد در ورودی یا نشتی هوا میتواند باعث ایجاد صدای غیرعادی، افت جریان و کاویتاسیون شود.
روغن هیدرولیک نیز باید از نظر گرانروی و میزان آلودگی با شرایط کاری پمپ سازگار باشد. ورود ذرات آلاینده به مجموعه میتواند موجب سایش اجزای داخلی و کاهش راندمان شود.
راهاندازی اولیه باید طبق دستورالعمل همان مدل انجام شود. پس از نصب، جهت دوران، فشار مدار، دمای روغن، نشتی اتصالات و صدای عملکرد باید بررسی شوند.
مدار نیز باید از تجهیزات حفاظت فشار مناسب برخوردار باشد تا پمپ خارج از محدوده مجاز خود فعالیت نکند.
نکات مهم هنگام خرید پمپ 82 لیتری ایسو سر بنزی
برای خرید این محصول، اولین موضوع بررسی سازگاری اتصال ISO با خروجی بغل گیربکس است.
پس از آن باید مشخصات سر بنزی، نوع شفت ورودی و جهت دوران با سیستم موجود مقایسه شوند. حجم جابهجایی واقعی، فشار کاری و دور مجاز نیز باید متناسب با نیاز مدار هیدرولیک باشند.
اگر پمپ قرار است جایگزین نمونه قبلی شود، مقایسه کد فنی سازنده و ابعاد اتصال اهمیت زیادی دارد؛ زیرا محصولات خانواده ISO 82 میتوانند در نسخههای مختلف عرضه شوند.
کد PH33-9313A شناسه داخلی این محصول در شهر قطعات است و نباید بهعنوان Part Number رسمی HYDROAS معرفی شود.
برای بررسی سازگاری و استعلام خرید، میتوانید اطلاعات پمپ قبلی یا مشخصات خروجی PTO را در اختیار کارشناسان شهر قطعات قرار دهید.
