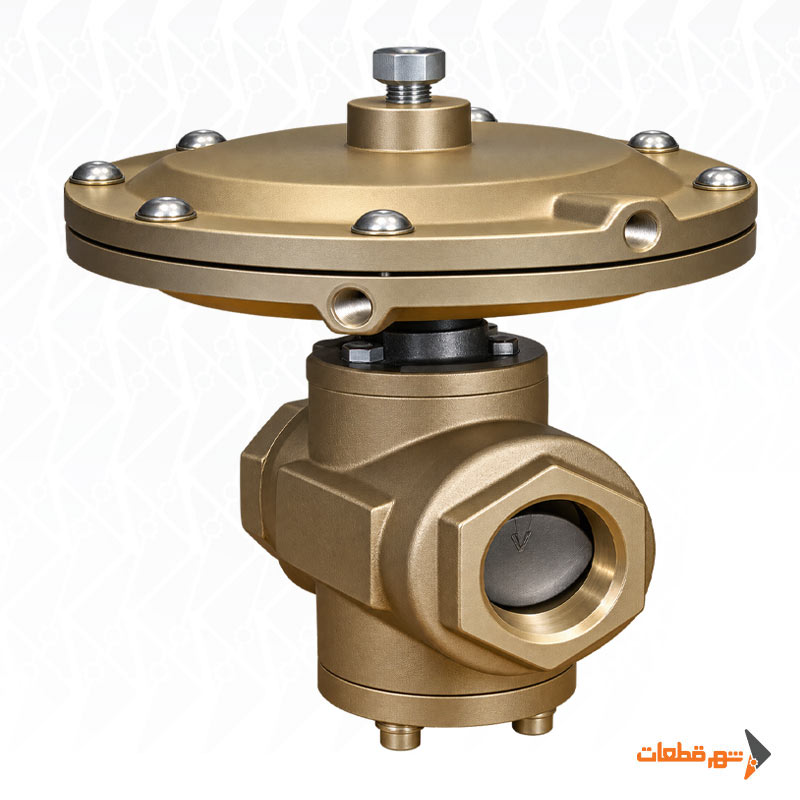

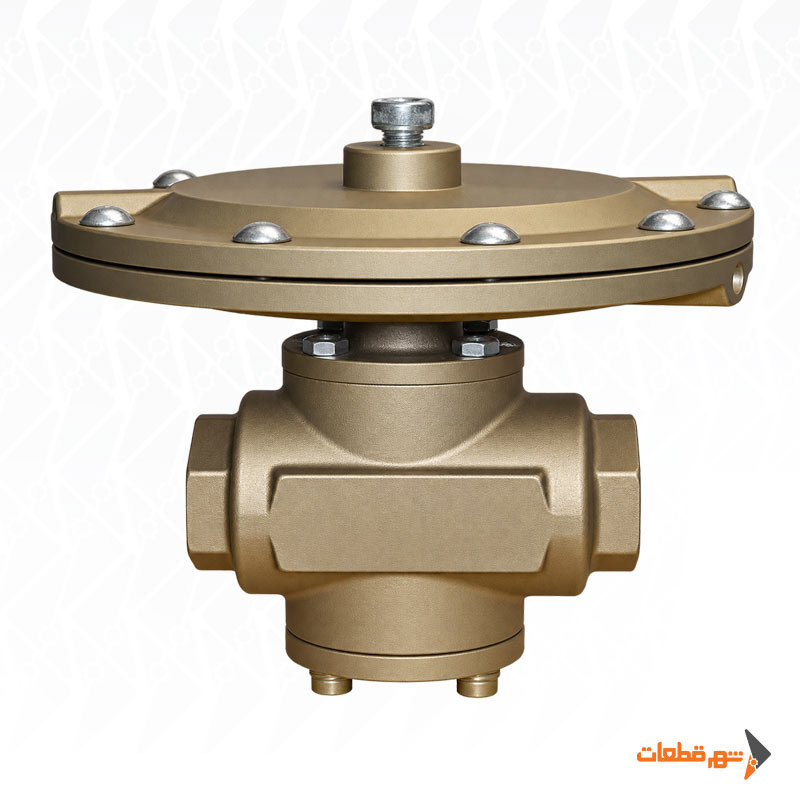

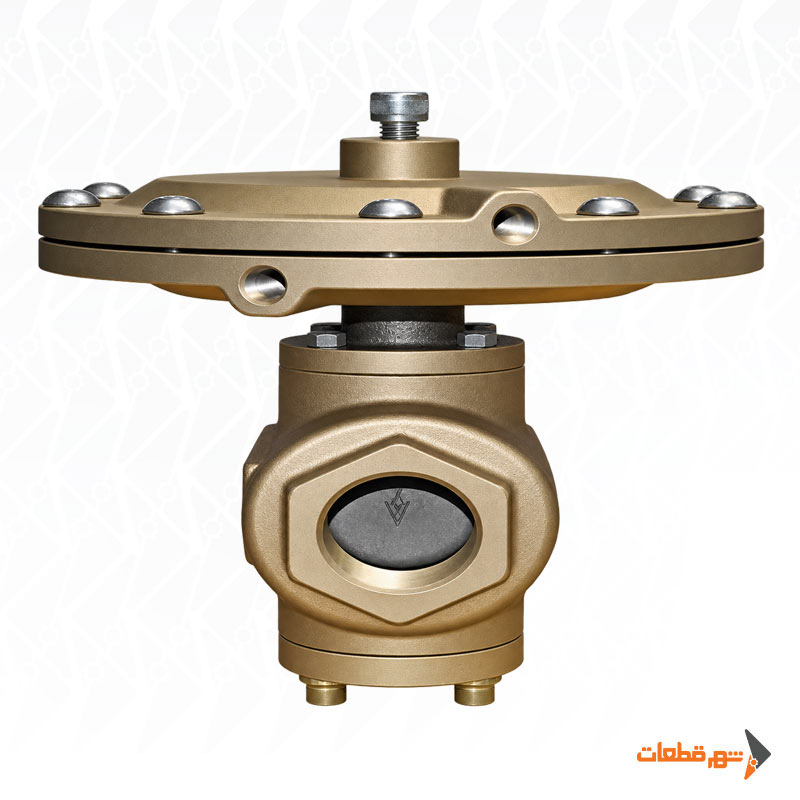

بالانسر آتش‌نشانی یک جزء کنترلی در سیستم‌های فوم اطفای حریق است که وظیفه اصلی آن متعادل‌سازی فشار فوم کنسانتره نسبت به فشار آب و کمک به تثبیت نسبت تزریق فوم در مدار است. این تجهیز در خانواده Inline Balanced Pressure Foam Proportioner / Foam Pressure Balancer قرار می‌گیرد و در سیستم‌هایی استفاده می‌شود که آب و فوم باید با نسبت کنترل‌شده وارد مدار اطفای حریق شوند.

محصول کد AT31-612347A از نوع ایرانی و با بدنه فسفر برنز معرفی شده است. استفاده از متریال برنزی در تجهیزاتی که با آب و Foam Concentrate در تماس هستند، از نظر مقاومت به محیط مرطوب و شرایط کاری سیستم فوم اهمیت دارد.

این بالانسر می‌تواند در خودروهای آتش‌نشانی و سیستم‌های ثابت یا سیار فوم مورد استفاده قرار گیرد، اما برای انتخاب دقیق آن باید سایز اتصال، فشار کاری، محدوده دبی و ساختار کامل سیستم فوم بررسی شود.

مشخصات فنی بالانسر آتش‌نشانی

بالانسر آتش‌نشانی چیست؟

بالانسر در سیستم فوم وظیفه دارد اختلاف فشار بین مسیر آب و مسیر Foam Concentrate را کنترل کند تا تزریق فوم در شرایط مختلف کاری پایدارتر باقی بماند. در یک سیستم Balanced Pressure، پمپ فوم کنسانتره را وارد مدار می‌کند و بالانسر کمک می‌کند فشار این مسیر متناسب با فشار خط آب تنظیم شود. سپس مجموعه Ratio Controller یا تجهیزات تناسب‌سازی، فوم را با نسبت موردنیاز وارد جریان آب می‌کنند.

در نتیجه بالانسر مستقیماً در کیفیت عملکرد سیستم فوم و ثبات نسبت اختلاط نقش دارد.

عملکرد بالانسر در سیستم فوم

در زمان کار، فشار آب ممکن است بر اثر تغییر دبی، باز و بسته شدن خروجی‌ها یا تغییر شرایط پمپ نوسان داشته باشد. اگر فشار فوم کنسانتره متناسب با این تغییرات کنترل نشود، نسبت تزریق Foam Concentrate می‌تواند از مقدار طراحی‌شده خارج شود. بالانسر برای کاهش این مشکل استفاده می‌شود و با کنترل اختلاف فشار میان دو مدار، شرایط مناسب‌تری برای عملکرد Ratio Controller ایجاد می‌کند. بنابراین نقش این قطعه صرفاً عبور دادن فوم نیست؛ بلکه متعادل‌سازی فشار و کمک به تثبیت فرآیند proportioning است.

بدنه فسفر برنز

یکی از ویژگی‌های اصلی این محصول، استفاده از فسفر برنز در ساخت بدنه است.بالانسر در محیطی کار می‌کند که با آب و مواد فوم در تماس است. در چنین شرایطی، انتخاب متریال بدنه اهمیت زیادی دارد.

بدنه باید در برابر:

• رطوبت
• تماس مداوم با سیال
• خوردگی
• تغییرات فشار
• شرایط محیطی خودرو آتش‌نشانی

مقاومت مناسبی داشته باشد. برای این محصول، جنس بدنه فسفر برنز اعلام شده است؛ اما گرید دقیق آلیاژ یا درصد عناصر آن تأیید نشده و نباید بدون دیتاشیت رسمی در صفحه ثبت شود.

سیستم Balanced Pressure چیست؟

سیستم Balanced Pressure Foam Proportioning یکی از روش‌های تزریق کنترل‌شده فوم به جریان آب است.

در این سیستم معمولاً اجزایی مانند:

• پمپ فوم
• بالانسر فشار
• Ratio Controller
• خطوط فوم کنسانتره
• خط اصلی آب

با یکدیگر کار می‌کنند. هدف سیستم این است که فوم در محدوده‌های مختلف دبی و فشار، با نسبت طراحی‌شده وارد جریان آب شود. در چنین آرایشی، بالانسر نقش واسط کنترلی میان فشار فوم و فشار آب را دارد.

ارتباط بالانسر با پمپ فوم

بالانسر به‌تنهایی وظیفه تولید فشار فوم را برعهده ندارد. پمپ فوم، Foam Concentrate را تحت فشار وارد مدار می‌کند و بالانسر وظیفه دارد فشار این مسیر را نسبت به فشار آب تنظیم و متعادل کند. بنابراین عملکرد صحیح مجموعه به تطبیق چند جزء وابسته است پمپ فوم + بالانسر + Ratio Controller + خط آب اگر یکی از این اجزا برای ظرفیت یا فشار متفاوتی انتخاب شده باشد، عملکرد کل سیستم می‌تواند تحت تأثیر قرار گیرد.

ارتباط با Ratio Controller

نسبت اختلاط نهایی فوم تنها توسط بالانسر تعیین نمی‌شود. بالانسر شرایط فشار را کنترل می‌کند، اما تعیین نسبت واقعی Foam Concentrate به آب به طراحی Ratio Controller و ساختار کامل سیستم وابسته است. به همین دلیل برای محصول AT31-612347A نباید درصدهای مشخصی مانند 1%، 3% یا 6% را بدون اطلاعات سیستم به‌عنوان مشخصه قطعی درج کرد.

مشخصات مرجع خانواده بالانسرهای فوم

در خانواده‌های صنعتی Inline Balanced Pressure Proportioner، محدوده‌های زیر در مدل‌های مختلف دیده می‌شوند:

این اعداد فقط مشخصات مرجع خانواده هستند و نباید به‌عنوان مشخصات قطعی محصول AT31-612347A معرفی شوند.

اهمیت سایز اتصال

سایز بالانسر باید متناسب با ظرفیت سیستم فوم انتخاب شود.

اگر سایز انتخاب‌شده کوچک‌تر از ظرفیت موردنیاز باشد، ممکن است افت فشار افزایش پیدا کند و دبی عبوری محدود شود. از طرف دیگر، انتخاب سایز نامناسب می‌تواند کنترل نسبت فوم را نیز تحت تأثیر قرار دهد.

پیش از خرید باید حداقل موارد زیر بررسی شوند:

• قطر خط
• نوع اتصال
• سایز Ratio Controller
• ظرفیت پمپ فوم
• دبی آب
• فشار طراحی سیستم

فشار کاری بالانسر

فشار کاری یکی از مشخصات اساسی این تجهیز است. بالانسر باید بتواند در محدوده فشار سیستم فوم و خط آب به‌صورت پایدار عمل کند. فشار نامی تجهیز باید با حداکثر فشار محتمل سیستم تطبیق داشته باشد. برای Variant ایرانی موردنظر هنوز فشار کاری قطعی تأیید نشده است، بنابراین اعداد مربوط به مدل‌های خارجی نباید مستقیماً برای این محصول استفاده شوند.

محدوده دبی

محدوده دبی بالانسر وابسته به سایز آن است. در خانواده‌های صنعتی، افزایش سایز اتصال باعث افزایش ظرفیت عبور جریان می‌شود. اما انتخاب بالانسر فقط براساس بیشترین دبی ممکن صحیح نیست. بالانسر باید در محدوده واقعی عملکرد سیستم بتواند نسبت فشار را کنترل کند و با Ratio Controller هماهنگ باشد. بنابراین پیش از انتخاب باید دبی حداقل و حداکثر مدار مشخص شود.

کاربرد در خودروهای آتش‌نشانی

یکی از کاربردهای اصلی بالانسر، سیستم فوم خودروهای آتش‌نشانی است. در خودروهایی که مخزن Foam Concentrate و پمپ فوم مستقل دارند، بالانسر می‌تواند در مسیر تزریق فوم قرار گیرد تا شرایط فشار برای تناسب‌سازی فوم و آب کنترل شود. این سیستم به‌ویژه در خودروهایی که چند خروجی یا مصرف‌کننده فوم دارند اهمیت بیشتری پیدا می‌کند.

کاربرد در سیستم‌های ثابت اطفای حریق

بالانسر تنها محدود به خودرو آتش‌نشانی نیست. در سیستم‌های ثابت فوم نیز می‌تواند در مدارهایی مانند:

• صنایع نفت و پتروشیمی
• مخازن سوخت
• انبارهای مواد قابل اشتعال
• تأسیسات صنعتی
• سیستم‌های فوم مرکزی

استفاده شود. نوع کاربرد نهایی باید با ظرفیت و مشخصات فنی همان Variant تطبیق داده شود.

نوع فوم سازگار

نوع Foam Concentrate قابل استفاده به طراحی سیستم و مشخصات قطعه بستگی دارد.

انواع مختلفی از فوم در سیستم‌های اطفای حریق استفاده می‌شوند و خواص فیزیکی آن‌ها می‌تواند متفاوت باشد.

به همین دلیل قبل از استفاده باید سازگاری بالانسر با:

• نوع فوم
• ویسکوزیته
• نسبت اختلاط
• فشار سیستم
• نوع Ratio Controller

بررسی شود.

اهمیت کنترل افت فشار

هر تجهیزی که در مسیر سیال نصب می‌شود می‌تواند مقداری افت فشار ایجاد کند. در سیستم فوم، افت فشار باید در طراحی هیدرولیکی مدار در نظر گرفته شود؛ زیرا فشار واقعی در نقطه تزریق روی عملکرد سیستم تأثیر دارد. سایز، نوع اتصال و دبی عبوری بالانسر از عوامل مؤثر بر افت فشار هستند.

نصب افقی یا عمودی

در برخی خانواده‌های بالانسر، نصب افقی یا عمودی مجاز است، اما این موضوع وابسته به طراحی همان مدل است.

برای نمونه ایرانی AT31-612347A، جهت نصب باید براساس ساختار واقعی قطعه یا دستورالعمل تولیدکننده تعیین شود.

بنابراین نباید صرفاً براساس مدل‌های خارجی فرض شود که نصب در هر دو حالت مجاز است.

بررسی قبل از نصب

پیش از نصب بالانسر باید بدنه و اتصالات از نظر آسیب مکانیکی، ترک، خوردگی یا تغییر شکل بررسی شوند.

مسیرهای داخلی نیز باید عاری از آلودگی یا جسم خارجی باشند.

پس از نصب، موارد زیر باید کنترل شوند:

• نشتی اتصالات
• عملکرد صحیح مسیر فوم
• فشار خط آب
• فشار فوم
• عملکرد Ratio Controller
• ثبات نسبت اختلاط

نکات مهم هنگام خرید بالانسر سیستم فوم آتش نشانی

هنگام خرید بالانسر (Balancer) سیستم فوم آتش نشانی، نباید تنها به متریال، ظاهر یا ابعاد قطعه توجه کرد. این محصول یکی از اجزای تخصصی مورد استفاده در تجهیزات آتش نشانی و سیستم‌های اطفای حریق است و باید از نظر مشخصات فنی با سایر اجزای سیستم سازگاری داشته باشد.

پیش از انتخاب این محصول، بهتر است مشخصات زیر به‌طور دقیق بررسی شوند:

• سایز و نوع اتصال

• فشار کاری سیستم

• محدوده دبی موردنیاز

• نوع Foam Concentrate

• نوع Ratio Controller

• ظرفیت پمپ فوم

• نوع اتصال

• آرایش و موقعیت نصب

تطبیق این مشخصات با طراحی سیستم مشخص می‌کند که بالانسر فوم برای پمپ فوم، Ratio Controller و سایر تجهیزات مورد استفاده در سیستم اطفای حریق مناسب است یا خیر.

در انتخاب محصولات آتش نشانی، هماهنگی میان اجزای سیستم اهمیت بالایی دارد. اختلاف در فشار کاری، دبی، نوع اتصال یا نسبت اختلاط می‌تواند بر عملکرد صحیح سیستم فوم و فرآیند اطفای حریق تأثیر بگذارد. به همین دلیل، انتخاب بالانسر باید بر اساس مشخصات فنی واقعی سیستم و سایر تجهیزات آتش نشانی انجام شود.

شهر قطعات در زمینه تأمین محصولات و تجهیزات آتش نشانی، تجهیزات اطفای حریق و قطعات تخصصی سیستم‌های فوم فعالیت می‌کند و امکان بررسی مشخصات فنی محصول متناسب با نیاز سیستم را فراهم می‌سازد.
