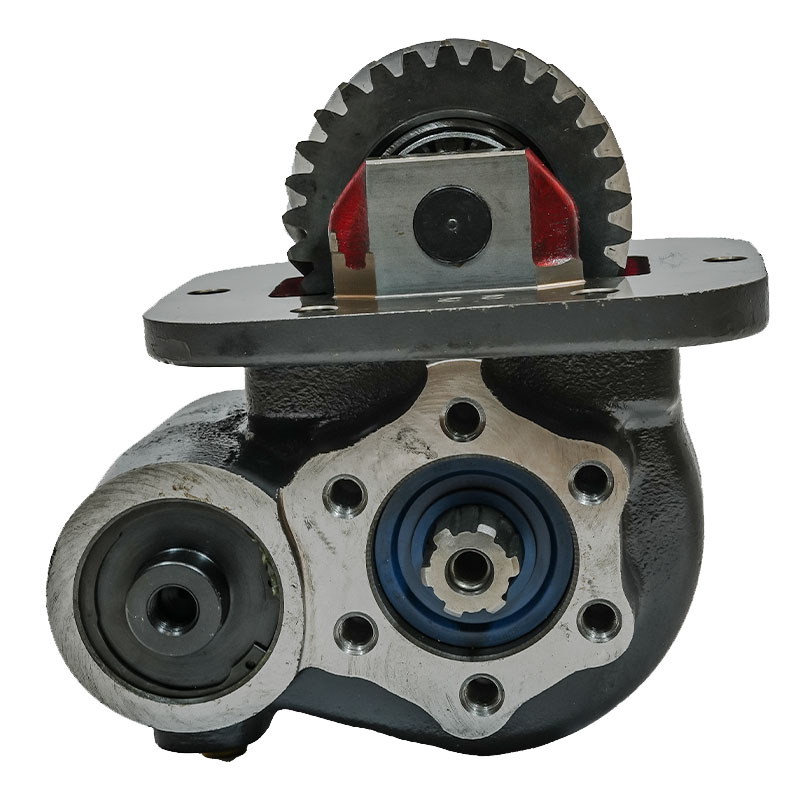

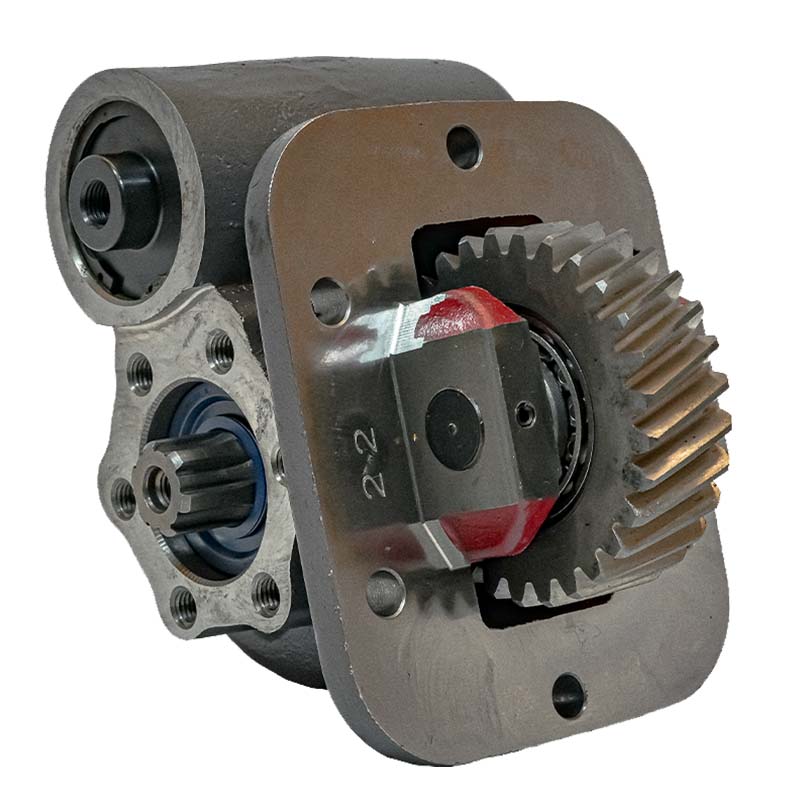

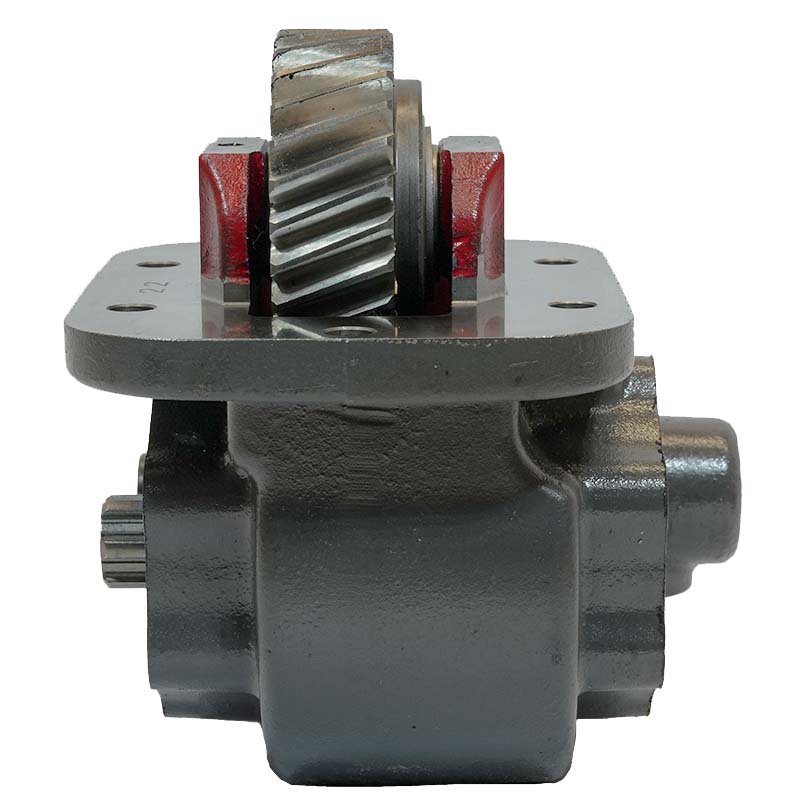

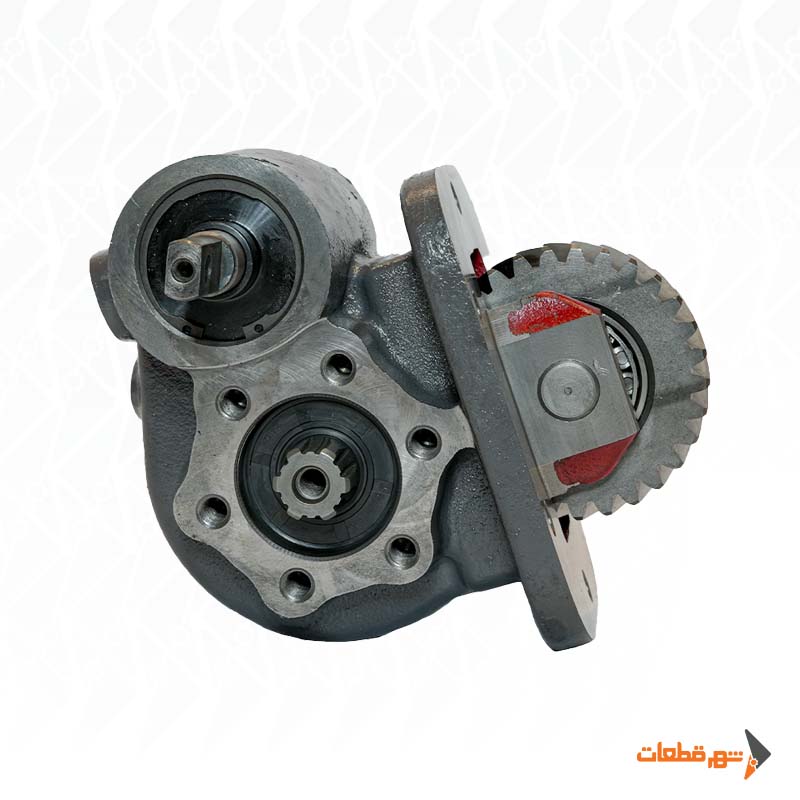

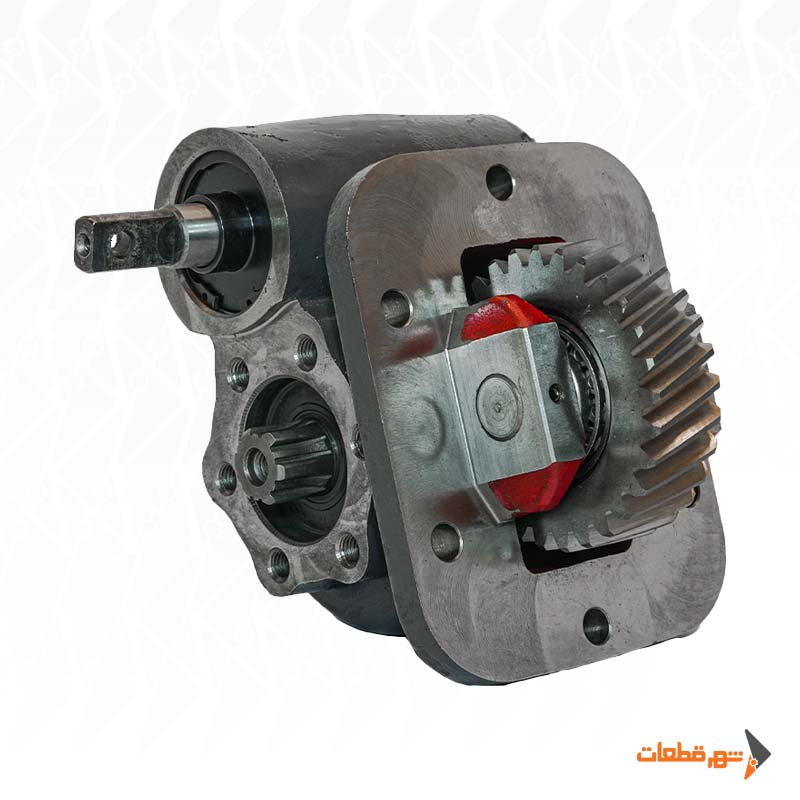

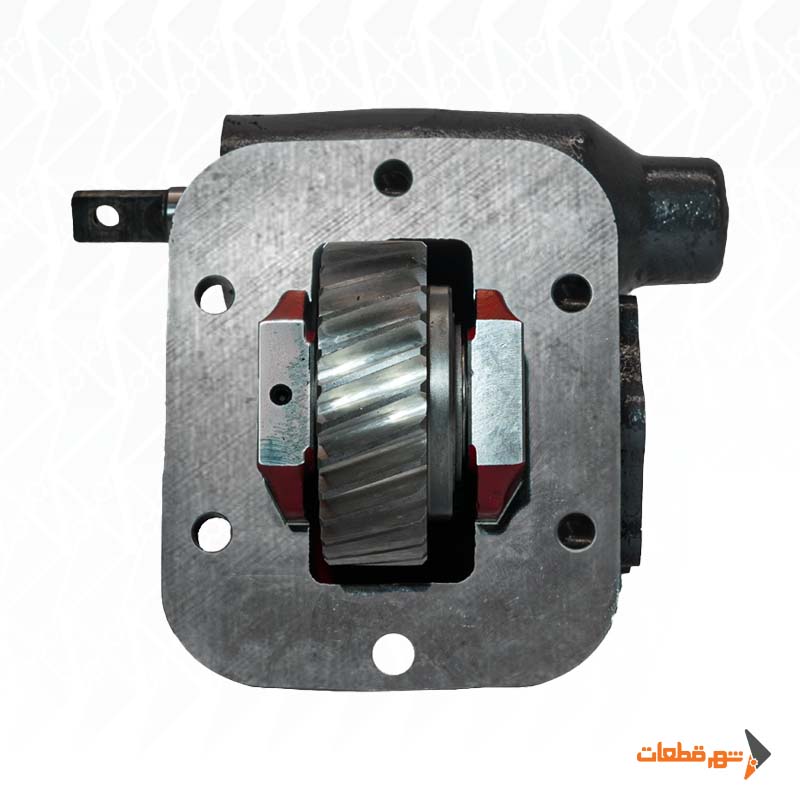

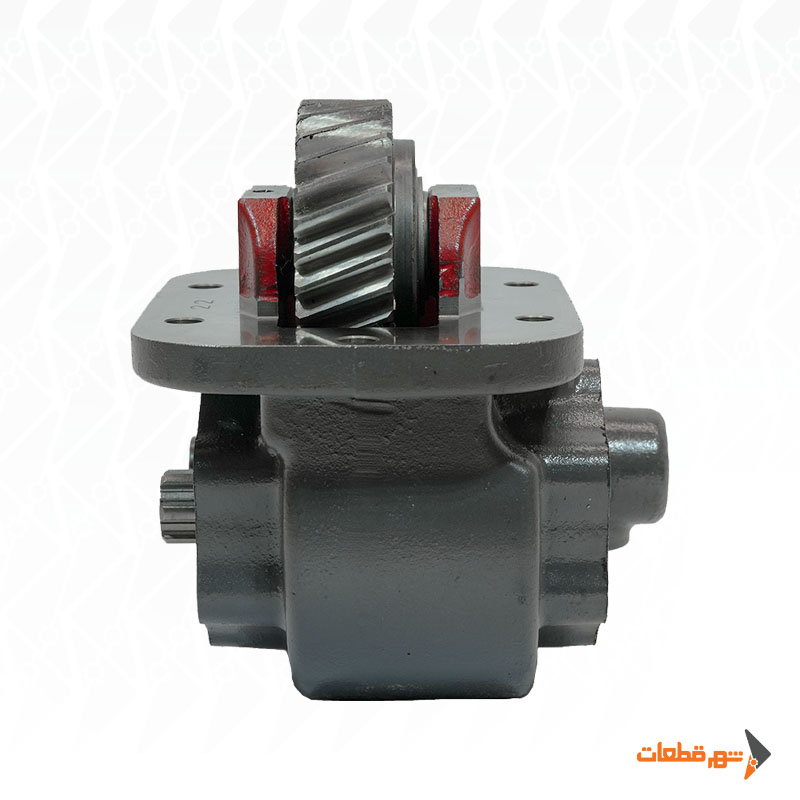

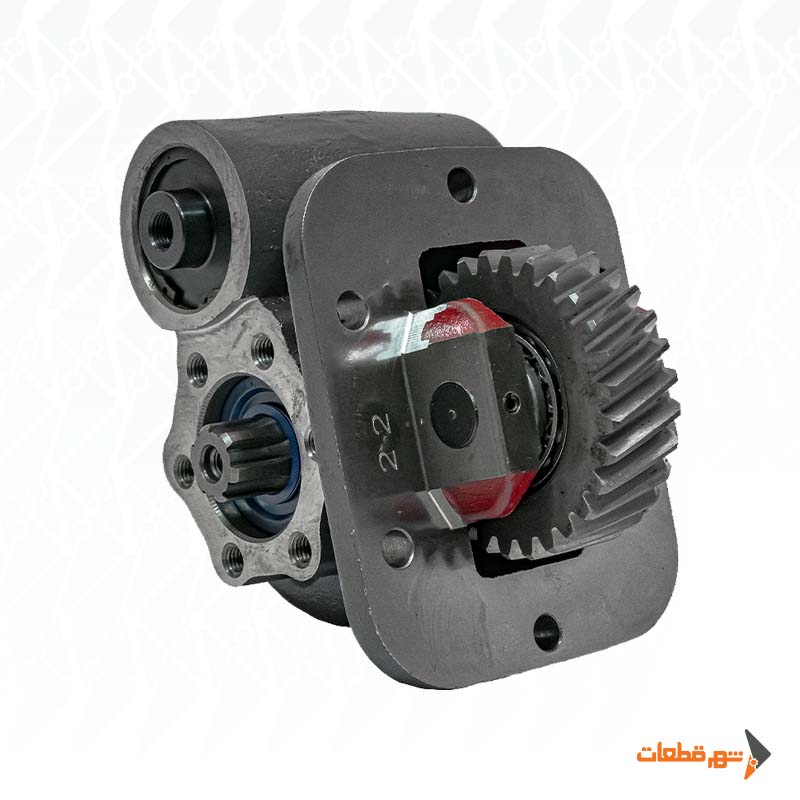

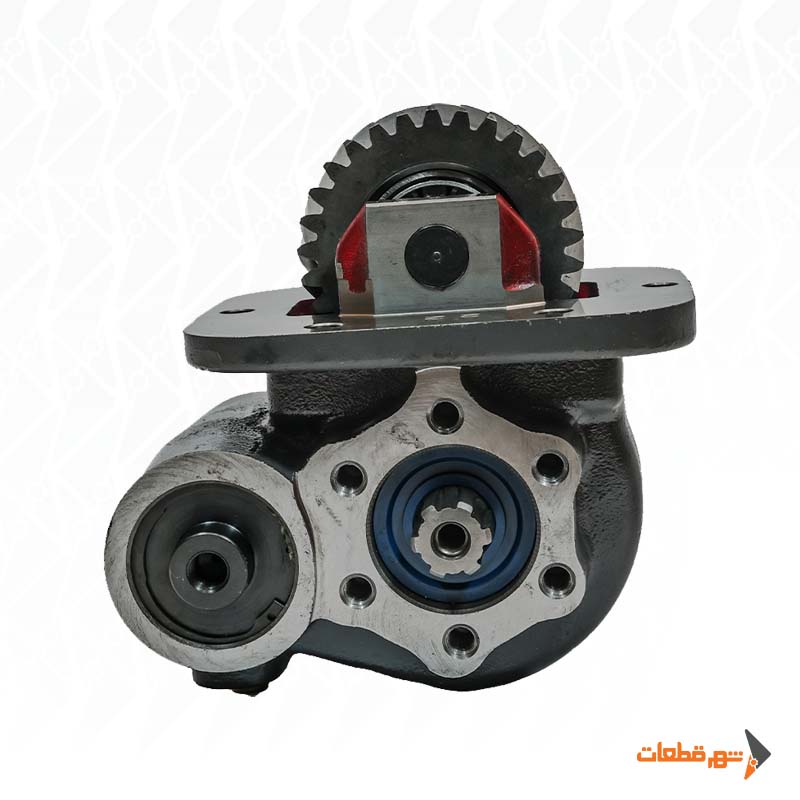

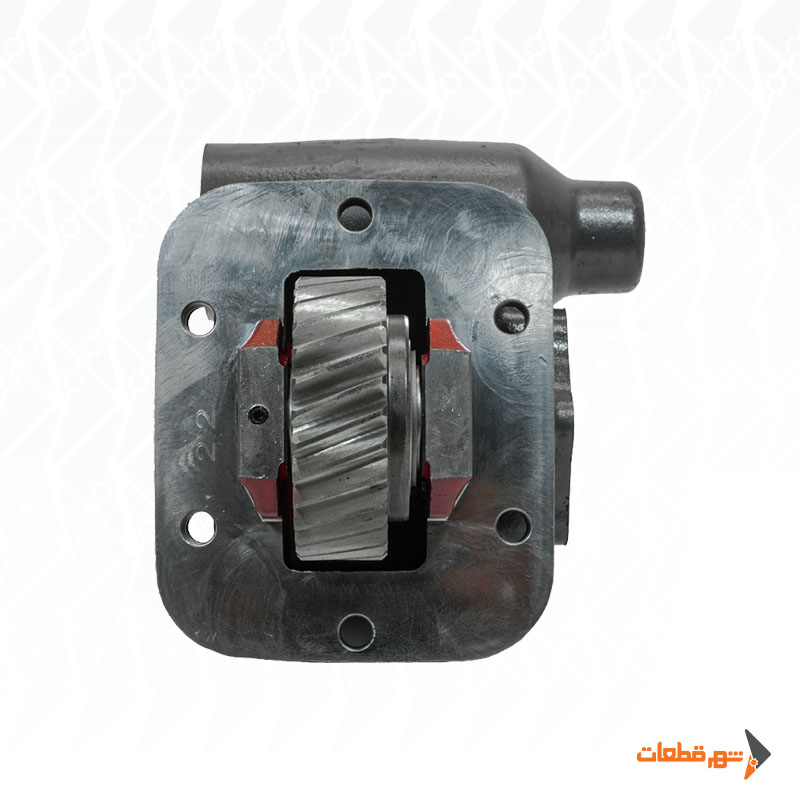

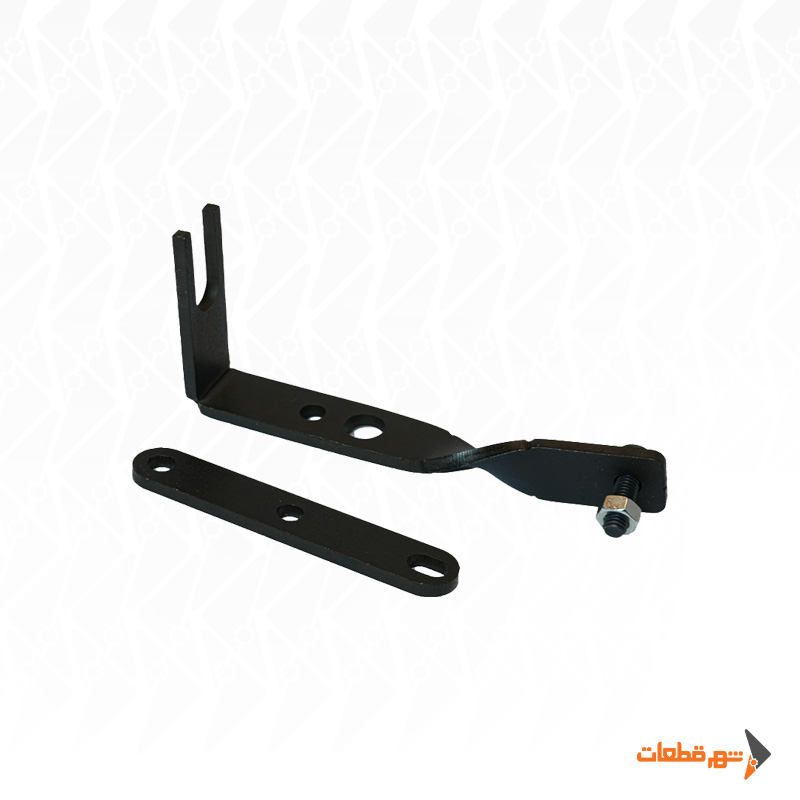

بغل گیربکس ایسوزو NPR شش و هشت تن مکشی برند HYDROAS (هیدروآس) ترکیه، یکی از قطعات سیستم انتقال قدرت کامیونتهای ایسوزو است که برای دریافت توان مکانیکی از گیربکس و انتقال آن به پمپ هیدرولیک استفاده میشود. این مجموعه در گروه Power Take-Off یا PTO قرار دارد و ویژگی اصلی آن، استفاده از فرمان مکشی (Vacuum Control) برای کنترل مکانیزم درگیری است.
این محصول با پوسته چدنی و شفتها و چرخدندههای فولادی معرفی شده است. پوسته چدنی وظیفه نگهداری اجزای مکانیکی را برعهده دارد و مجموعه شفتها و چرخدندهها حرکت دورانی را از گیربکس به خروجی PTO منتقل میکنند.
بغل گیربکس ایسوزو NPR مکشی با کد BG56-9313A برای خانواده کامیونتهای ایسوزو NPR شش و هشت تن معرفی شده است. بااینحال، در این خودروها ممکن است مدلهای متفاوتی از گیربکس مورد استفاده قرار گرفته باشد. به همین دلیل، سازگاری قطعه باید براساس کد دقیق گیربکس، نوع اتصال و مشخصات سیستم هیدرولیک بررسی شود.
هنگام خرید بغل گیربکس ایسوزو NPR (6 و 8 T) مکشی، علاوه بر برند و جنس بدنه، توجه به مکانیزم فرمان مکشی، نسبت تبدیل، جهت دوران و نوع خروجی اهمیت دارد. این مشخصات تعیین میکنند مجموعه PTO تا چه اندازه با گیربکس و پمپ هیدرولیک خودرو سازگار است.
مشخصات فنی بغل گیربکس ایسوزو NPR مکشی HYDROAS
|
مشخصه فنی |
مقدار / توضیح |
|
نام محصول |
بغل گیربکس ایسوزو NPR (۶ و ۸ تن) مکشی |
|
کد محصول شهر قطعات |
BG56-9313A |
|
برند |
HYDROAS / هیدروآس |
|
کشور برند |
ترکیه |
|
نام انگلیسی |
Isuzu NPR 6/8 Ton Vacuum Power Take-Off |
|
نوع قطعه |
بغل گیربکس / Power Take-Off |
|
خودرو مرتبط |
ایسوزو NPR شش و هشت تن؛ وابسته به گیربکس |
|
گیربکسهای مرجع |
MSA-5P، MSA-5G، MXA-5R و MOY CR |
|
محل نصب اعلامی |
کنار گیربکس / Side-Mounted |
|
نوع انتقال قدرت |
مکانیکی / Gear Driven |
|
نوع فرمان اعلامی |
مکشی / Vacuum Control |
|
مکانیزم درگیری |
کنترل از طریق عملگر مکشی |
|
جنس پوسته |
چدن |
|
جنس شفتها |
فولاد |
|
جنس چرخدندهها |
فولاد |
|
دور خروجی |
وابسته به دور ورودی و نسبت تبدیل |
|
کاربرد اصلی |
انتقال توان گیربکس به پمپ هیدرولیک |
|
کاربردهای متداول |
کمپرسی، بالابر و تجهیزات هیدرولیکی |
توضیح فنی: برند، کشور برند، نوع فرمان مکشی و جنس قطعات مطابق اطلاعات اعلامشده محصول ثبت شدهاند. مشخصات عددی این مدل هنوز با دیتاشیت اختصاصی HYDROAS تأیید نشدهاند. کد BG56-9313A شناسه داخلی شهر قطعات است، نه شماره فنی رسمی کارخانه.
بغل گیربکس ایسوزو NPR مکشی چگونه کار میکند؟
بغل گیربکس ایسوزو NPR مکشی یک مجموعه برداشت توان است که امکان انتقال حرکت دورانی گیربکس به تجهیزات جانبی خودرو را فراهم میکند.
در سیستم هیدرولیک کامیونت، پمپ برای تأمین جریان روغن به توان مکانیکی نیاز دارد. PTO این توان را از گیربکس دریافت کرده و از طریق خروجی خود به پمپ منتقل میکند.
در نسخه مکشی، مکانیزم فعالسازی مجموعه با استفاده از اختلاف فشار خلأ کنترل میشود. هنگامی که عملگر، درگیری موردنیاز را مطابق طراحی ایجاد کند، توان مکانیکی از مسیر چرخدندهها و شفتها منتقل خواهد شد.
بنابراین باید دو بخش از عملکرد این مجموعه را از یکدیگر تفکیک کرد: سیستم مکشی وظیفه فرمان دادن به PTO را دارد، در حالی که انتقال توان اصلی بهصورت مکانیکی انجام میشود.
این تفاوت در عیبیابی نیز اهمیت دارد؛ زیرا مشکل در مدار خلأ ممکن است مانع درگیری صحیح شود، حتی اگر اجزای اصلی انتقال قدرت سالم باشند.
سیستم فرمان مکشی یا Vacuum Control
یکی از ویژگیهای مهم بغل گیربکس ایسوزو NPR برند HYDROAS، فرمان مکشی آن است.
در سیستمهای دارای Vacuum Control، اختلاف فشار برای حرکت دادن عملگر فرمان استفاده میشود. عملکرد این مکانیزم به طراحی PTO، وضعیت اجزای کنترلی و سلامت مسیر خلأ وابسته است.
در صورت وجود نشتی در شیلنگ یا اتصالات مدار مکش، ممکن است عملگر نتواند درگیری موردنیاز را بهصورت صحیح ایجاد کند. خرابی اجزای کنترلی نیز میتواند باعث تأخیر یا اختلال در فعال شدن مجموعه شود.
البته این موارد، علتهای احتمالی هستند و تشخیص دقیق به بررسی سیستم نیاز دارد.
برای محصول BG56-9313A مقدار خلأ موردنیاز، نوع عملگر و مشخصات اتصال شیلنگ فرمان هنوز تأیید نشده است.
بنابراین در زمان نصب یا تعمیر، نباید فشار یا تنظیمات مربوط به نمونههای مکشی سازندگان دیگر را بدون بررسی برای این محصول استفاده کرد.
اهمیت جلوگیری از نیمهدرگیری بغل گیربکس
یکی از مشکلات مهم در سیستمهای PTO، درگیری ناقص یا نیمهدرگیری مکانیزم انتقال قدرت است.
درگیری ناقص ممکن است در برخی طراحیها موجب صدای غیرعادی، ضربه به دندانهها یا اختلال در انتقال گشتاور شود. ادامه فعالیت تحت چنین شرایطی میتواند احتمال سایش و آسیب مکانیکی را افزایش دهد.
در یک بغل گیربکس مکشی، اگر عملگر فرمان نتواند به موقعیت موردنیاز برسد، لازم است سلامت مدار خلأ و مکانیزم درگیری بررسی شود.
همچنین باید توجه داشت که هر صدای غیرعادی الزاماً ناشی از کمبود مکش نیست. خرابی یاتاقان، سایش چرخدندهها، نصب نامناسب یا اشکال در مجموعه متصل نیز میتواند علائم مشابهی ایجاد کند.
برای عیبیابی صحیح، ابتدا باید وضعیت فرمان و سپس عملکرد مکانیکی مجموعه طبق دستورالعمل سازنده بررسی شود.
سازگاری با گیربکسهای ایسوزو NPR شش و هشت تن
در زمان خرید بغل گیربکس ایسوزو NPR مکشی، شناسایی مدل گیربکس اهمیت زیادی دارد.
در خانواده ایسوزو، گیربکسهایی مانند MSA-5P، MSA-5G، MXA-5R و MOY CR در منابع فنی مرتبط با PTO دیده میشوند. این مدلها ممکن است از نظر محل نصب، فرم اتصال، ساختار دنده و نسبت تبدیل با یکدیگر متفاوت باشند.
برای مثال، شرکت Gemma مدلهای مکشی مستقلی برای خانواده MSA-5P و MOY CR معرفی کرده است.
این محصولات با وجود تعلق به خانواده خودروهای ایسوزو، مشخصات عملکردی یکسانی ندارند.
بنابراین نمیتوان تنها براساس عنوان «NPR شش و هشت تن» نتیجه گرفت که یک PTO برای تمام نسخهها مناسب است. برای محصول HYDROAS کد BG56-9313A باید کد واقعی گیربکس از روی پلاک یا مدارک فنی خودرو با مدل بغل گیربکس تطبیق داده شود.
تفاوت فنی خانواده MSA-5P و MOY CR
در کاتالوگ Gemma، نمونههای مکشی مربوط به این دو خانواده مشخصات متفاوتی دارند.
|
مشخصه |
Gemma MSA-5P Vacuum |
Gemma MOY CR Vacuum |
|
کد نمونه UNI |
50611512V0 |
50617512V0 |
|
نوع فرمان |
مکشی / Vacuum |
مکشی / Vacuum |
|
محل نصب |
جانبی |
جانبی |
|
گشتاور اعلامی |
178.5 Nm |
225 Nm |
|
توان اعلامی |
11.2 kW |
22 kW |
|
دور مرجع |
600 RPM |
1000 RPM |
|
نسبت تبدیل درجشده |
1:1.31 |
1:1.03 |
|
خروجی نمونه |
UNI |
UNI |
این جدول فقط مشخصات مرجع خانوادههای Gemma است و دیتاشیت HYDROAS محسوب نمیشود.
تفاوت اعداد این دو مدل نشان میدهد که حتی PTOهای دارای فرمان مکشی نیز ممکن است از نظر سرعت خروجی و ظرفیت انتقال توان متفاوت باشند.
در محصول BG56-9313A، نسبت تبدیل، گشتاور و توان هنوز بهصورت مستقل تأیید نشدهاند. بنابراین استفاده از مقادیر جدول بالا برای انتخاب قطعی پمپ یا تعیین ظرفیت این مجموعه صحیح نیست.
پوسته چدنی و شفتهای فولادی بغل گیربکس
پوسته بغل گیربکس ایسوزو NPR مکشی طبق اطلاعات محصول از چدن ساخته شده است. در مجموعههای برداشت توان، پوسته وظیفه نگهداری شفتها، چرخدندهها و یاتاقانها را برعهده دارد. حفظ موقعیت صحیح این اجزا برای درگیری مناسب دندانهها و انتقال یکنواخت توان اهمیت دارد.
شفتها و چرخدندههای فولادی نیز وظیفه انتقال حرکت و گشتاور را در مسیر مکانیکی مجموعه انجام میدهند. در زمان بررسی قطعه، سلامت محل اتصال پوسته، سطوح آببندی و وضعیت شفت خروجی اهمیت دارد.
بااینحال، گرید چدن، نوع فولاد و عملیات حرارتی اجزای داخلی HYDROAS برای این نمونه تأیید نشده است. به همین دلیل، نمیتوان صرفاً از روی جنس قطعات، ظرفیت گشتاور یا عمر کاری مشخصی را تضمین کرد.
نوع خروجی و اتصال به پمپ هیدرولیک
در انتخاب بغل گیربکس ایسوزو NPR، نوع خروجی PTO یکی از مهمترین عوامل سازگاری با پمپ هیدرولیک است. در خانوادههای مرجع، خروجیهایی مانند UNI، ISO Adapter، فلنجی و شافتی وجود دارند. هر نوع خروجی برای آرایش مشخصی از اتصال تجهیزات طراحی شده است.
اگر پمپ مستقیماً به PTO متصل شود، فرم شفت، استاندارد فلنج و موقعیت پیچها باید با ورودی پمپ هماهنگ باشند. در سیستمهایی که از گاردان یا اتصال واسط استفاده میشود نیز نوع فلنج، ظرفیت انتقال گشتاور و شرایط نصب اهمیت دارند.
برای BG56-9313A هنوز نوع خروجی و تعداد خار شفت مشخص نشدهاند. به همین دلیل، اتصال UNI نمونههای مرجع نباید بهعنوان ویژگی قطعی این مدل در نظر گرفته شود.
جهت دوران PTO و پمپ هیدرولیک
جهت دوران از مشخصات مهم در اتصال بغل گیربکس به پمپ هیدرولیک است. پمپهای دورانی ممکن است برای حرکت راستگرد، چپگرد یا در برخی مدلها برای هر دو جهت طراحی شده باشند.
اگر جهت دوران شفت خروجی PTO با جهت مجاز پمپ هماهنگ نباشد، عملکرد مجموعه ممکن است مختل شود و احتمال آسیب افزایش یابد.همچنین هنگام مقایسه جهت دوران باید مشخص شود چرخش از کدام سمت مشاهده میشود.
در بعضی نمونههای مرجع MSA-5P، جهت دوران راستگرد درج شده است؛ اما این اطلاعات جهت دوران محصول HYDROAS را تأیید نمیکند. برای انتخاب پمپ مناسب، جهت خروجی BG56-9313A باید از اطلاعات اختصاصی همان مدل مشخص شود.
نسبت تبدیل و تأثیر آن بر دبی پمپ
Gear Ratio یا نسبت تبدیل، رابطه سرعت چرخش ورودی و خروجی PTO را مشخص میکند. این پارامتر در سیستمهای هیدرولیکی اهمیت دارد؛ زیرا دور ورودی پمپ بر دبی روغن تأثیر میگذارد.اگر دور خروجی بغل گیربکس با دور موردنیاز پمپ هماهنگ نباشد، ممکن است سرعت عملکرد جک یا سایر تجهیزات هیدرولیکی تغییر کند.
از طرف دیگر، کارکرد پمپ در دور بالاتر از محدوده مجاز میتواند باعث افزایش استهلاک و آسیب شود. در نمونههای مرجع ایسوزو، نسبتهای متفاوتی مانند 1:1.31 و 1:1.03 وجود دارند. این اعداد نباید بدون شناسایی گیربکس و تعریف نسبت در کاتالوگ، برای محاسبه دور خروجی HYDROAS استفاده شوند. برای محصول BG56-9313A نسبت تبدیل و حداکثر دور مجاز هنوز تأیید نشدهاند.
تفاوت بغل گیربکس ایسوزو مکشی و دستی
بغل گیربکسهای مکشی و دستی از نظر روش کنترل مکانیزم درگیری تفاوت دارند. در نوع مکشی، عملگر با استفاده از اختلاف فشار خلأ کنترل میشود. در مدل دستی، فرمان از طریق مکانیزم مکانیکی مانند اهرم یا کابل منتقل میشود.
این تفاوت میتواند بر نحوه نصب تجهیزات کنترلی و روش فعالسازی PTO اثر بگذارد. بااینحال، نوع فرمان بهتنهایی نسبت تبدیل، ظرفیت گشتاور یا نوع خروجی را مشخص نمیکند.
ممکن است دو PTO با فرمان متفاوت برای یک خانواده گیربکس طراحی شده باشند، اما از نظر اجزای کنترل یا اتصال قابل جایگزینی مستقیم نباشند. در زمان تعویض بغل گیربکس NPR مکشی، باید مطمئن شد سیستم کنترل خودرو با مکانیزم فرمان محصول جدید هماهنگ است.
کاربرد بغل گیربکس NPR مکشی در سیستم کمپرسی
یکی از کاربردهای متداول PTO در کامیونتهای کاربری، تأمین توان موردنیاز پمپ هیدرولیک کمپرسی است.
در این ساختار، بغل گیربکس توان مکانیکی را از گیربکس دریافت کرده و به پمپ منتقل میکند. پمپ نیز جریان روغن موردنیاز برای فعال شدن جک هیدرولیک را تأمین میکند.
برای عملکرد مناسب، ظرفیت پمپ باید با دور خروجی و توان مجاز PTO هماهنگ باشد.
در برخی کاربریهای دیگر مانند بالابر و تجهیزات خدماتی نیز ممکن است از PTO برای تأمین توان پمپ استفاده شود؛ اما شرایط کاری هر سیستم متفاوت است.
بنابراین مناسب بودن این بغل گیربکس برای یک کاربرد مشخص باید با توجه به مدل گیربکس، فشار و دبی موردنیاز پمپ و ظرفیت واقعی PTO تأیید شود.
نکات نصب و بررسی سیستم مکشی
پیش از نصب بغل گیربکس ایسوزو NPR مکشی، سلامت محل اتصال گیربکس، سطوح آببندی و شرایط مکانیکی قطعه باید بررسی شوند.
در بخش فرمان مکشی نیز وضعیت شیلنگها، اتصالات و عملکرد عملگر اهمیت دارد. نشتی یا خرابی در مسیر کنترل میتواند باعث اختلال در درگیری PTO شود.
همچنین نوع خروجی باید با پمپ یا مجموعه واسط هماهنگ باشد و شرایط روانکاری طبق دستورالعمل سازنده رعایت شود.
برای محصول BG56-9313A، فشار خلأ موردنیاز و مشخصات روغنکاری هنوز تأیید نشدهاند.
پس از نصب، عملکرد فعالسازی و غیرفعالسازی، صدا، لرزش و نشتی احتمالی باید مطابق روش آزمون سازنده بررسی شوند.
نکات مهم هنگام خرید بغل گیربکس ایسوزو NPR مکشی
در زمان خرید، اولین مرحله شناسایی کد دقیق گیربکس ایسوزو است. پس از آن باید نوع فرمان مکشی، محل نصب، خروجی PTO و مشخصات پمپ هیدرولیک بررسی شوند. اگر بغل گیربکس برای جایگزینی نمونه قبلی خریداری میشود، ارائه تصویر قطعه قدیمی، کد گیربکس و مشخصات اتصال میتواند به تشخیص صحیح کمک کند.
همچنین باید توجه داشت که عنوان NPR شش و هشت تن، بهتنهایی سازگاری این محصول با تمام نسخههای خودرو را تأیید نمیکند. بغل گیربکس ایسوزو NPR (۶ و ۸ تن) مکشی برند HYDROAS با کد BG56-9313A در فهرست محصولات شهر قطعات معرفی شده است. برای استعلام و بررسی سازگاری، بهتر است اطلاعات گیربکس، نوع پمپ هیدرولیک و تصویر PTO قبلی در اختیار کارشناسان فنی قرار گیرد.
