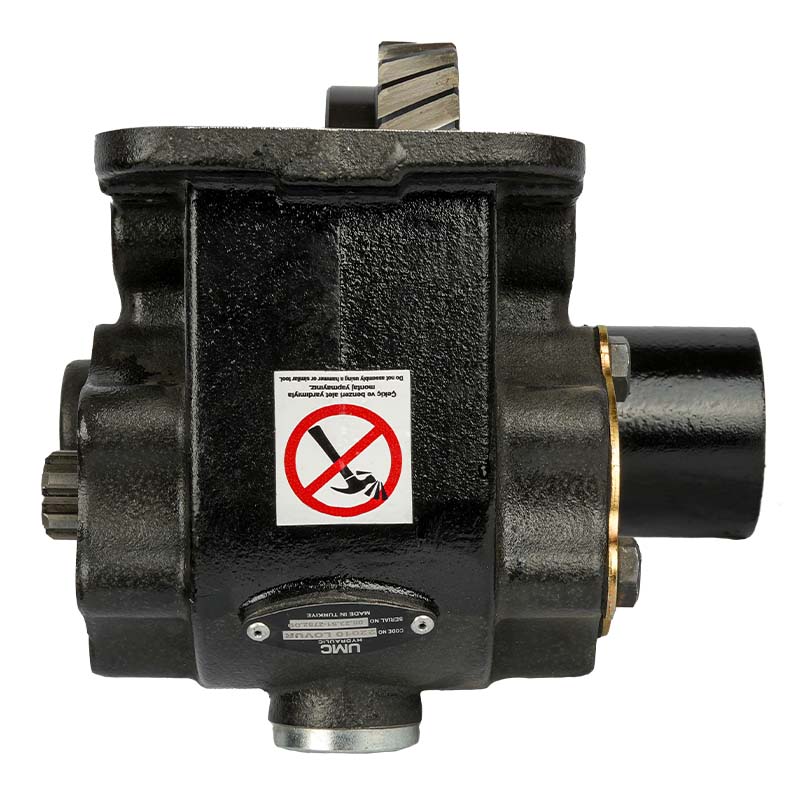

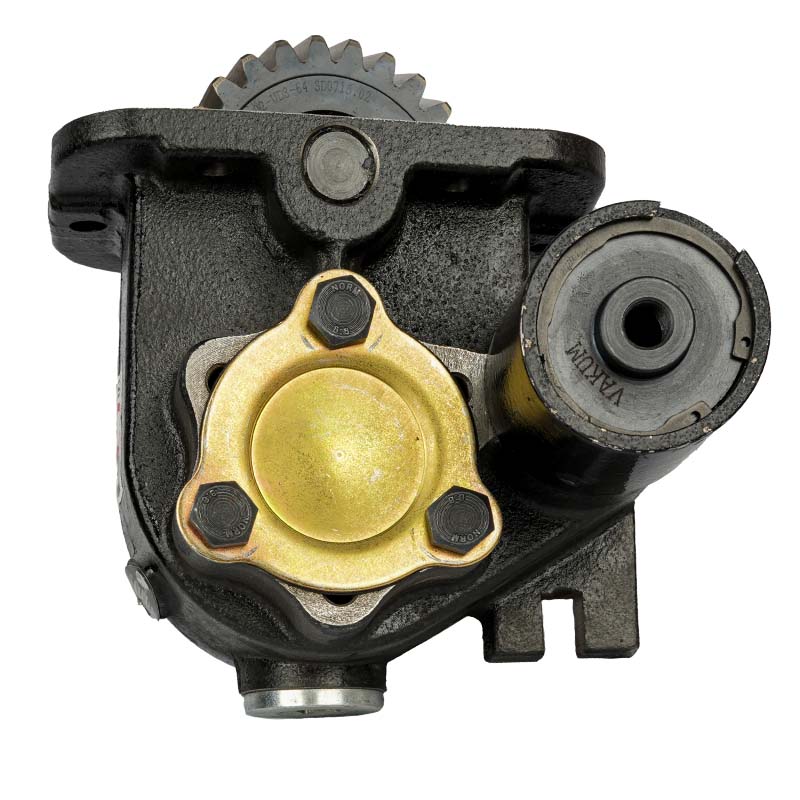

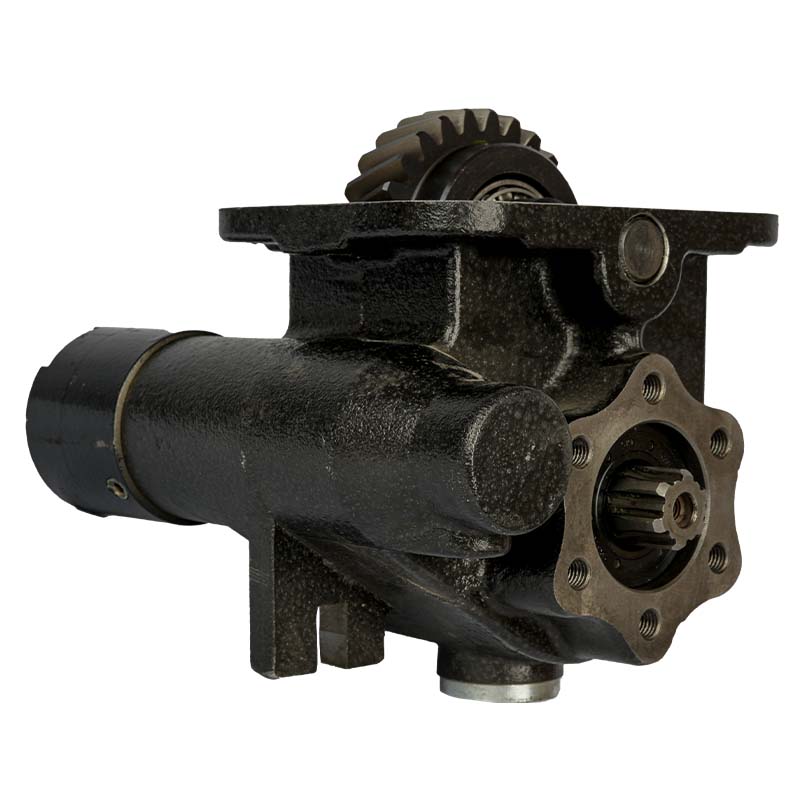

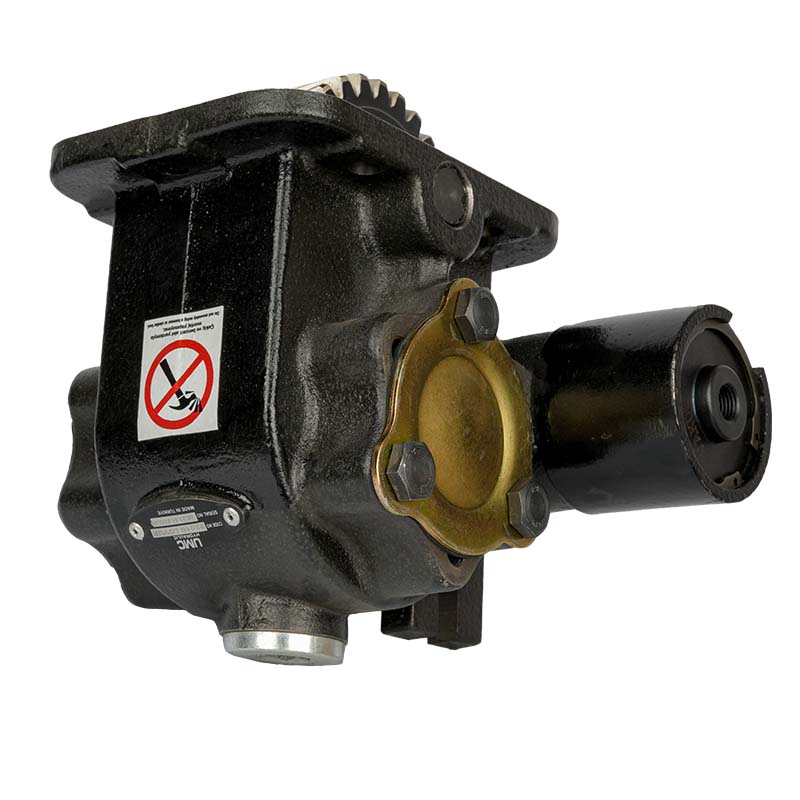

بغل گیربکس بادسان برند UMC ترکیه یکی از قطعات سیستم انتقال قدرت خودروهای کاربری است که برای دریافت توان مکانیکی از گیربکس و انتقال آن به تجهیزات جانبی، بهویژه پمپ هیدرولیک، مورد استفاده قرار میگیرد. این محصول از خانواده Power Take-Off یا PTO بوده و برای بررسی نصب روی گیربکسهای سازگار با کامیونهای بادسان معرفی میشود.
در ساختار بغل گیربکس بادسان UMC از پوسته چدنی و شفتها و چرخدندههای فولادی استفاده شده است. پوسته وظیفه نگهداری اجزای داخلی را برعهده دارد و مجموعه شفت و چرخدنده، حرکت دورانی را از گیربکس به خروجی PTO منتقل میکند.
بغل گیربکس بادسان با کد BG58-9312A برای استفاده در سیستمهای هیدرولیکی خودروهای کاربری مانند کمپرسی و بالابر قابل بررسی است. بااینحال، انتخاب صحیح آن به مدل واقعی گیربکس، نوع فرمان، سمت نصب و مشخصات خروجی بستگی دارد.
هنگام خرید بغل گیربکس بادسان، صرف شناخت مدل خودرو کافی نیست؛ زیرا در خانواده بادسان، PTOهایی با فرمان دستی و بادی و خروجیهای مختلف وجود دارند که الزاماً قابلیت جایگزینی مستقیم با یکدیگر را ندارند.
مشخصات فنی بغل گیربکس بادسان UMC
|
مشخصه فنی |
مقدار / توضیح |
|
نام محصول |
بغل گیربکس بادسان |
|
کد محصول شهر قطعات |
BG58-9312A |
|
برند اعلامی |
UMC |
|
کشور برند اعلامی |
ترکیه |
|
نام انگلیسی |
Badsan Power Take-Off / PTO |
|
نوع قطعه |
بغل گیربکس / Power Take-Off |
|
خودرو مرتبط |
خانواده کامیونهای بادسان، مشروط به تطبیق گیربکس |
|
خودروهای مرجع |
Badsan 302، 304، 306، 313 و 317 |
|
گیربکس مرجع خانواده |
ZF S5-42/5.72 |
|
نوع انتقال قدرت |
مکانیکی / Gear Driven |
|
محل نصب |
کنار گیربکس / Side-Mounted |
|
جنس پوسته |
چدن |
|
جنس شفت |
فولاد |
|
جنس چرخدندهها |
فولاد |
|
توان خروجی |
نیازمند دیتاشیت اختصاصی |
|
دور خروجی |
وابسته به مدل PTO و شرایط ورودی |
|
سیستم روانکاری |
وابسته به طراحی PTO و گیربکس |
|
کاربرد اصلی |
انتقال توان گیربکس به پمپ هیدرولیک |
|
کاربردهای رایج |
کمپرسی، بالابر و تجهیزات هیدرولیکی سازگار |
توضیح فنی: برند، کشور برند و متریال براساس اطلاعات اعلامشده محصول ثبت شدهاند. گیربکس ZF S5-42/5.72 و مدلهای مختلف بادسان، مراجع بررسی سازگاری هستند و نصب قطعی BG58-9312A روی تمام آنها هنوز تأیید نشده است.
عملکرد بغل گیربکس بادسان در سیستم هیدرولیک
بغل گیربکس بادسان بخشی از سیستم برداشت توان مکانیکی خودرو است. این قطعه امکان انتقال حرکت دورانی از گیربکس به یک تجهیز جانبی مانند پمپ هیدرولیک را فراهم میکند.
در خودروهای کمپرسی، توان خروجی PTO برای راهاندازی پمپ هیدرولیک استفاده میشود. پمپ پس از دریافت حرکت دورانی، جریان روغن موردنیاز مدار را تأمین میکند و این جریان از طریق شیرهای کنترل به جک هیدرولیک منتقل میشود.
عملکرد صحیح سیستم به هماهنگی میان بغل گیربکس، پمپ، جک و مدار هیدرولیک وابسته است. اگر دور خروجی PTO یا ظرفیت انتقال گشتاور آن با نیاز پمپ هماهنگ نباشد، ممکن است سیستم عملکرد مناسبی نداشته باشد یا قطعات انتقال قدرت تحت بار اضافی قرار بگیرند.
به همین دلیل انتخاب بغل گیربکس UMC باید براساس مشخصات فنی مجموعه هیدرولیک انجام شود، نه فقط نام خودرو.
سازگاری بغل گیربکس بادسان با گیربکس ZF S5-42
یکی از مهمترین موضوعات هنگام خرید بغل گیربکس بادسان، بررسی مدل گیربکس نصبشده روی خودرو است.
در منابع فنی PTO، گیربکس ZF S5-42/5.72 برای برخی مدلهای بادسان بهعنوان مرجع معرفی شده است. در همین خانواده، بغل گیربکسهایی با ساختارهای مختلف فرمان و خروجی وجود دارند.
این موضوع نشان میدهد که حتی در صورت یکسان بودن خانواده گیربکس، ممکن است برای اتصال پمپ هیدرولیک به PTO متفاوتی نیاز باشد.
برای نمونه، نوع خروجی، موقعیت نصب و نحوه فعالسازی PTO میتوانند میان دو مدل مرتبط با یک گیربکس تفاوت داشته باشند.
بنابراین هنگام انتخاب محصول BG58-9312A باید کد گیربکس و ساختار بغل گیربکس قبلی بررسی شوند. نام ZF S5-42 بهتنهایی مشخصات قطعی خروجی یا نوع فرمان محصول UMC را تعیین نمیکند.
همچنین عدد 5.72 در شناسه گیربکس نباید با نسبت تبدیل خود بغل گیربکس اشتباه گرفته شود.
تفاوت بغل گیربکس بادسان دستی و بادی
بغل گیربکسهای بادسان در خانوادههای مرجع با فرمان دستی و بادی معرفی شدهاند. در نمونه دستی، فعالسازی مکانیزم درگیری از طریق مجموعه فرمان مکانیکی انجام میشود. در مقابل، در نمونه بادی یا Pneumatic PTO، هوای فشرده برای کنترل عملگر درگیری مورد استفاده قرار میگیرد.
در هر دو ساختار، انتقال توان اصلی همچنان از طریق شفتها و چرخدندهها انجام میشود. بنابراین فرمان بادی به معنی انتقال گشتاور توسط هوا نیست. تفاوت در نوع فرمان میتواند روی اجزای نصب، مسیر کنترل و قابلیت جایگزینی مدلها تأثیر داشته باشد.
برای محصول UMC کد BG58-9312A هنوز مشخص نشده که نسخه دستی است یا بادی. به همین دلیل نباید بدون بررسی نمونه، نوع فرمان مشخصی را برای این کالا ثبت کرد. در زمان خرید، تطبیق مکانیزم فرمان با سیستم موجود روی خودرو اهمیت زیادی دارد؛ زیرا دو مدل با پوسته مشابه ممکن است از نظر قطعات درگیری و تجهیزات کنترلی متفاوت باشند.
پوسته چدنی بغل گیربکس UMC
پوسته بغل گیربکس بادسان UMC از چدن ساخته شده است. در مجموعه Power Take-Off، پوسته وظیفه نگهداری اجزای داخلی، حفظ موقعیت شفتها و فراهم کردن ساختار مکانیکی لازم برای نصب روی گیربکس را برعهده دارد.
درگیری مناسب چرخدندهها به حفظ موقعیت صحیح اجزا وابسته است. بنابراین سلامت محلهای نشیمن، سطوح اتصال و نقاط نصب اهمیت زیادی دارد.
در زمان بررسی بغل گیربکس، وجود ترک، شکستگی یا آسیب در محل پیچها باید کنترل شود. تغییر شکل بدنه یا نصب نامناسب ممکن است باعث افزایش صدا، لرزش یا ایجاد بار اضافی روی چرخدندهها شود.
گرید دقیق چدن محصول BG58-9312A هنوز تأیید نشده است؛ بنابراین نمیتوان بدون مشخصات سازنده، مقاومت مکانیکی یا ویژگی آلیاژی خاصی برای آن اعلام کرد.
شفت و چرخدندههای فولادی
اجزای اصلی انتقال قدرت در بغل گیربکس بادسان UMC از فولاد معرفی شدهاند. چرخدندهها وظیفه انتقال حرکت دورانی را دارند و شفتها گشتاور را به سمت خروجی مجموعه منتقل میکنند.
این قطعات هنگام فعالیت تحت تنشهای مکانیکی قرار میگیرند. سلامت دندانهها، وضعیت شفت و نبود لقی غیرعادی، در عملکرد صحیح مجموعه اهمیت دارند.
سایش بیش از حد چرخدندهها میتواند باعث افزایش صدا و کاهش کیفیت انتقال نیرو شود. همچنین آسیب به شفت یا محل اتصال خروجی ممکن است در عملکرد پمپ هیدرولیک اختلال ایجاد کند.
گرید فولاد، عملیات حرارتی و سختی سطح اجزای داخلی مدل UMC هنوز تأیید نشدهاند و نباید بدون دیتاشیت اختصاصی در مشخصات محصول ثبت شوند.
انواع خروجی بغل گیربکس بادسان
یکی از تفاوتهای مهم در خانواده PTOهای بادسان، نوع خروجی مجموعه است. در منابع فنی، نمونههایی با خروجی UNI، ISO و شافتی معرفی شدهاند. هرکدام از این اتصالات برای ارتباط مکانیکی مشخصی با پمپ یا مجموعه انتقال نیرو طراحی شدهاند.
در خروجی UNI، آرایش اتصال و مشخصات شفت باید با تجهیز متصلشونده هماهنگ باشد. در خروجی ISO نیز استاندارد فلنج و فرم شفت اهمیت دارد.
در مدلهای دارای خروجی شافتی، ممکن است حرکت دورانی از طریق قطعه واسط یا گاردان به تجهیز موردنظر منتقل شود.
برای بغل گیربکس بادسان UMC کد BG58-9312A هنوز نوع خروجی دقیق مشخص نشده است.
بنابراین هنگام خرید باید فرم خروجی بغل گیربکس قبلی، ابعاد محل اتصال و مشخصات پمپ هیدرولیک بررسی شوند. مشابه بودن نام خودرو یا گیربکس، سازگاری مستقیم تمام خروجیها را تضمین نمیکند.
نسبت تبدیل و تأثیر آن بر دور پمپ
نسبت تبدیل یا Gear Ratio یکی از مشخصات اصلی هر بغل گیربکس است. این نسبت ارتباط میان دور ورودی و خروجی PTO را نشان میدهد. مقدار واقعی دور خروجی میتواند بر سرعت چرخش پمپ هیدرولیک و در نتیجه دبی تولیدشده تأثیر بگذارد. در خانواده مرجع ZF S5-42/5.72، برخی PTOها با نسبت اعلامی 1:0.85 معرفی شدهاند. بااینحال، این مقدار مربوط به مدلهای مشخص Hipomak و Hidraka است.
برای محصول BG58-9312A، نسبت تبدیل هنوز از دیتاشیت اختصاصی UMC تأیید نشده است. همچنین هنگام استفاده از مقادیر مرجع باید تعریف نسبت در کاتالوگ سازنده بررسی شود؛ زیرا نحوه نمایش نسبت ورودی به خروجی ممکن است میان تولیدکنندگان متفاوت باشد.
در نتیجه، محاسبه دور خروجی این محصول باید پس از شناسایی مدل دقیق PTO انجام شود.
گشتاور و توان قابل انتقال
گشتاور و توان خروجی از پارامترهای تعیینکننده در انتخاب بغل گیربکس هستند. در سیستم هیدرولیک کمپرسی، پمپ برای تأمین جریان روغن در فشار موردنیاز به توان مکانیکی احتیاج دارد. بغل گیربکس باید بتواند این توان را در محدوده مجاز طراحی خود منتقل کند.
اگر گشتاور موردنیاز پمپ بیشتر از ظرفیت مجاز PTO باشد، احتمال وارد شدن تنش اضافی به چرخدندهها، شفت و سایر اجزای مکانیکی افزایش پیدا میکند.
در نمونههای مرجع بادسان، مقادیر مشخصی برای گشتاور، توان و دور خروجی اعلام شده است؛ اما این اعداد متعلق به مدلهای همان سازندگان هستند.
برای BG58-9312A حداکثر گشتاور و توان قابل انتقال هنوز تأیید نشدهاند. بنابراین انتخاب آن برای یک پمپ مشخص باید پس از بررسی ظرفیت واقعی PTO و نیاز مکانیکی پمپ انجام شود.
تفاوت مدلهای UMC با نمونههای مرجع بادسان
در خانواده بغل گیربکس بادسان، مدلهای مختلفی از سازندگان ترکیهای وجود دارند که ممکن است از نظر ظاهر یا محل نصب مشابه باشند. برای مثال، در منابع فنی، نمونههایی با فرمان بادی و خروجی UNI و نمونههایی با فرمان بادی و خروجی ISO معرفی شدهاند.
این دو ساختار ممکن است برای گیربکس مشابهی طراحی شده باشند، اما نوع اتصال خروجی آنها یکسان نیست. همچنین اختلاف وزن، ابعاد و فرم خروجی میتواند مانع جایگزینی مستقیم دو مدل شود.
به همین دلیل نباید صرفاً با مشاهده مشخصات مرجع Hipomak یا Hidraka، نتیجه گرفت که بغل گیربکس UMC کد BG58-9312A دارای همان نسبت تبدیل، گشتاور یا نوع خروجی است.
برای شناسایی صحیح این محصول، کد فنی سازنده و شکل واقعی مجموعه اهمیت دارند.
کاربرد بغل گیربکس بادسان در کمپرسی و بالابر
یکی از کاربردهای متداول بغل گیربکس بادسان، انتقال توان به پمپ هیدرولیک کمپرسی است. در این سیستم، پمپ پس از دریافت حرکت دورانی از PTO، جریان روغن موردنیاز جک را تأمین میکند. عملکرد جک به فشار مدار، دبی روغن و طراحی سیستم بالابر وابسته است. در برخی خودروهای کاربری نیز PTO برای انتقال توان به تجهیزات هیدرولیکی دیگر استفاده میشود.
بااینحال، مناسب بودن یک بغل گیربکس برای کمپرسی یا بالابر تنها براساس نوع خودرو مشخص نمیشود. ظرفیت انتقال قدرت، نوع خروجی و شرایط کاری پمپ باید با مجموعه هماهنگ باشند. بنابراین کاربرد نهایی BG58-9312A باید پس از بررسی مشخصات سیستم هیدرولیک خودرو تعیین شود.
نکات مهم نصب بغل گیربکس بادسان
پیش از نصب، باید مدل گیربکس و فرم محل اتصال PTO بررسی شود. سطوح اتصال باید سالم باشند و محل پیچها، وضعیت آببندی و درگیری چرخدندهها مطابق دستورالعمل سازنده کنترل شوند.
در صورت بادی بودن بغل گیربکس، سلامت مدار فرمان هوا و اتصالات پنوماتیکی نیز اهمیت دارد. در نمونه دستی، مکانیزم کنترل باید عملکرد صحیحی داشته باشد. روانکاری مجموعه باید مطابق طراحی گیربکس و PTO انجام شود. نوع روغن و شرایط روغنکاری برای محصول UMC هنوز تأیید نشده است.
پس از نصب، عملکرد مکانیزم درگیری، وضعیت صدا، لرزش و نشتی احتمالی باید بررسی شود. فعالسازی بغل گیربکس نیز باید مطابق شرایط مجاز گیربکس و دستورالعمل سازنده صورت گیرد.
نکات مهم هنگام خرید بغل گیربکس بادسان
در زمان خرید بغل گیربکس بادسان، اولین موضوع شناسایی مدل واقعی گیربکس است. پس از آن باید مشخص شود مجموعه قبلی از نوع دستی یا بادی بوده و چه خروجیای داشته است. سمت نصب، ابعاد اتصال و فرم چرخدندهها نیز باید بررسی شوند.
اگر بغل گیربکس جدید قرار است جایگزین نمونه قبلی شود، تطبیق کد فنی سازنده و مشخصات ظاهری میتواند احتمال انتخاب اشتباه را کاهش دهد. همچنین نوع پمپ هیدرولیک و توان موردنیاز آن باید با ظرفیت قابل انتقال PTO هماهنگ باشند.
کد BG58-9312A شناسه داخلی این محصول در شهر قطعات است و نباید بهعنوان Part Number رسمی شرکت UMC معرفی شود. برای بررسی سازگاری و استعلام خرید، میتوانید کد گیربکس بادسان، مشخصات PTO قبلی یا اطلاعات پمپ هیدرولیک را در اختیار کارشناسان شهر قطعات قرار دهید.
