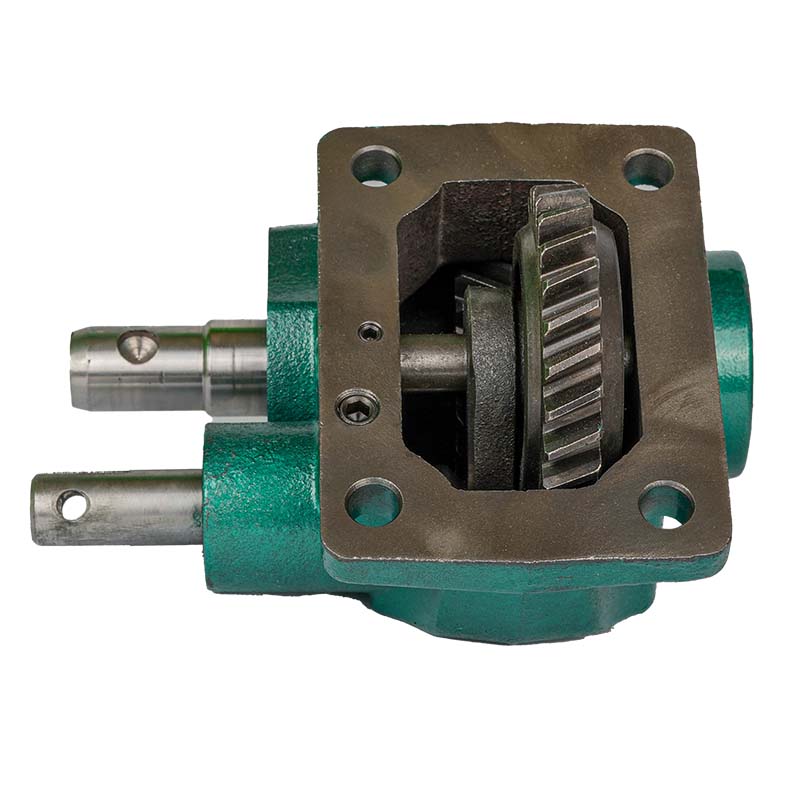

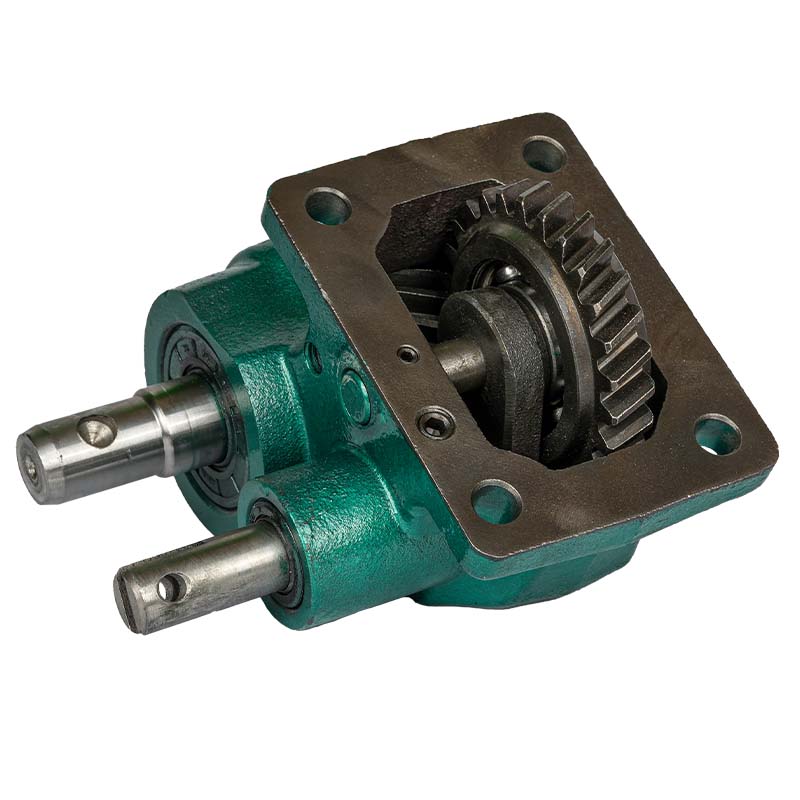

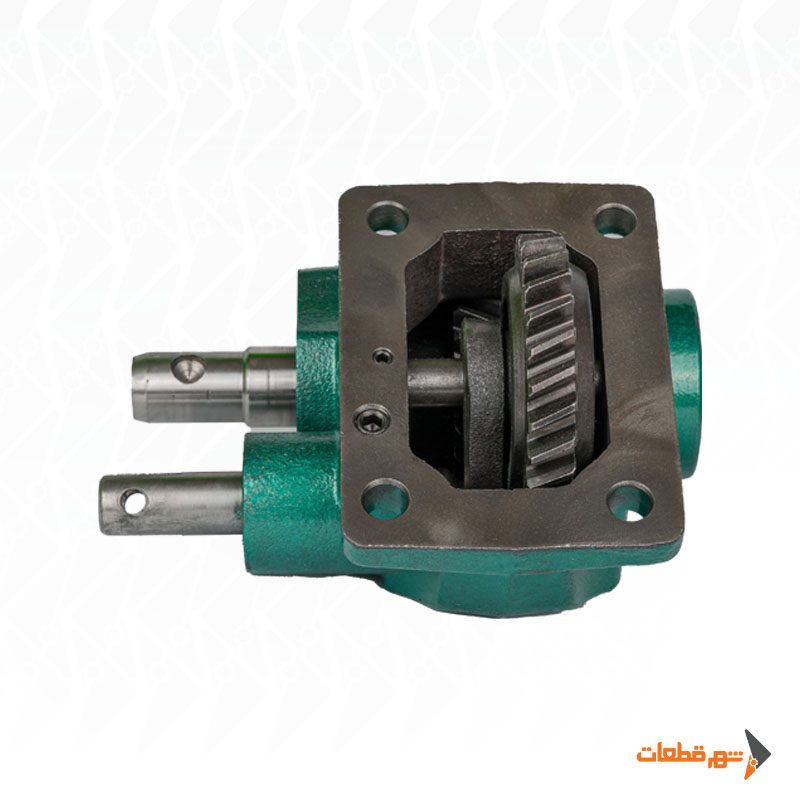

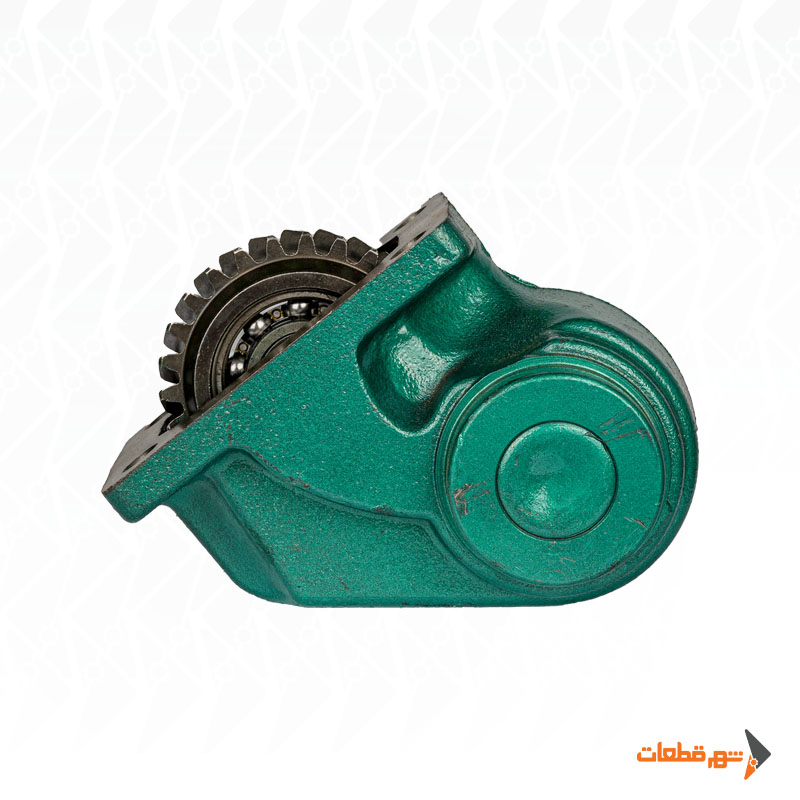

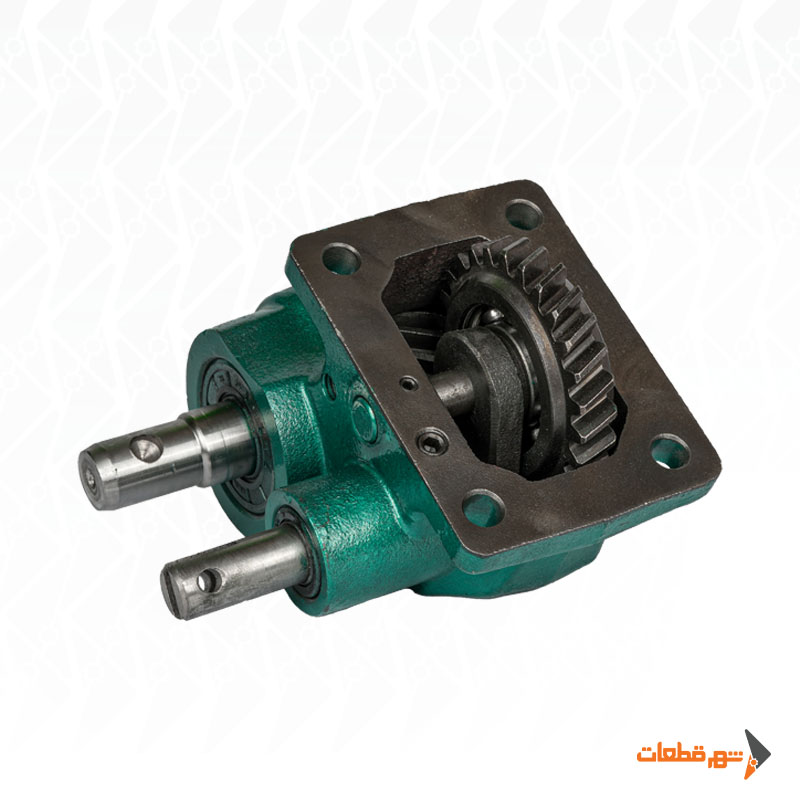

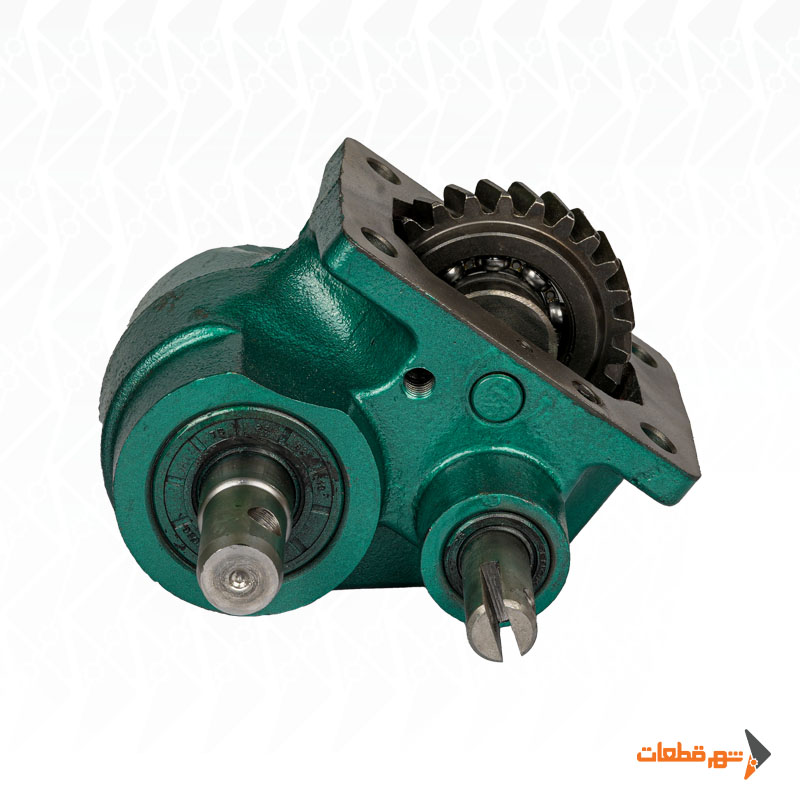

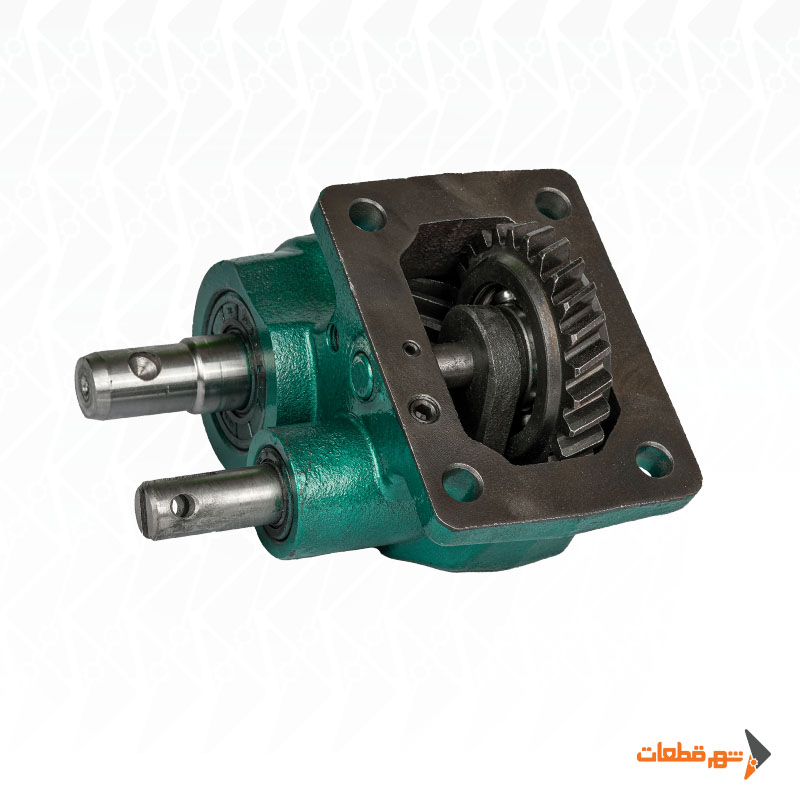

بغل گیربکس نیسان KC یک مجموعه انتقال قدرت مکانیکی از نوع Power Take-Off (PTO) است که برای دریافت توان از گیربکس و انتقال آن به تجهیزات جانبی خودروهای نیسان و زامیاد مورد استفاده قرار میگیرد. این قطعه در سیستمهای هیدرولیکی خودروهای کاربری، بهویژه نیسان کمپرسی، نقش مهمی در راهاندازی پمپ هیدرولیک دارد.
بغل گیربکس KC ساخت ایران بوده و در ساختار آن از پوسته چدنی و شفتها و چرخدندههای فولادی استفاده شده است. پوسته چدنی وظیفه نگهداری اجزای داخلی و حفظ موقعیت چرخدندهها را بر عهده دارد، در حالی که اجزای فولادی حرکت دورانی و گشتاور را به خروجی مجموعه منتقل میکنند.
محصول BG33-62124A برای استفاده در خانواده خودروهای نیسان و زامیاد معرفی میشود، اما سازگاری قطعی آن باید بر اساس مدل گیربکس، محل نصب، نوع فرمان و مشخصات خروجی بررسی شود. به همین دلیل در زمان خرید بغل گیربکس نیسان KC، صرفاً نام خودرو برای انتخاب قطعه کافی نیست.
مشخصات فنی بغل گیربکس نیسان KC
|
مشخصه فنی |
مقدار / توضیح |
|
نام محصول |
بغل گیربکس نیسان KC |
|
کد محصول شهر قطعات |
BG33-62124A |
|
برند |
KC |
|
کشور سازنده اعلامی |
ایران |
|
نام انگلیسی |
Nissan Zamyad PTO / Power Take-Off |
|
نوع قطعه |
بغل گیربکس / PTO |
|
خودرو مرتبط |
نیسان وانت و زامیاد، مشروط به تطبیق گیربکس |
|
نوع انتقال قدرت |
مکانیکی / Gear Driven |
|
جنس پوسته |
چدن |
|
جنس شفتها |
فولاد |
|
جنس چرخدندهها |
فولاد |
|
محل نصب |
کنار گیربکس / Side-Mounted |
|
کاربرد اصلی |
انتقال توان گیربکس به پمپ هیدرولیک |
|
کاربرد خودرویی |
نیسان کمپرسی، بالابر، خودروبر و تجهیزات هیدرولیکی |
|
گیربکسهای مرجع خانواده |
DC12J، 5W-81A، BDK30 |
|
نوع خروجی |
وابسته به Variant؛ UNI، ISO یا کوپلینگی در نمونههای مرجع |
توضیح فنی: جنس چدن و فولاد، برند و کشور سازنده بر اساس اطلاعات اعلامشده محصول ثبت شدهاند. گیربکسهای DC12J، 5W-81A و BDK30 تنها خانوادههای مرجع برای بررسی سازگاری هستند و نصب قطعی BG33-62124A روی تمامی آنها هنوز تأیید نشده است.
بغل گیربکس نیسان KC چه کاربردی دارد؟
بغل گیربکس یا PTO یکی از اجزای سیستم انتقال قدرت در خودروهای کاربری است که امکان استفاده از توان مکانیکی گیربکس را برای راهاندازی تجهیزات جانبی فراهم میکند. در نیسان کمپرسی، این قطعه میتواند توان موردنیاز پمپ هیدرولیک را تأمین کند. پس از فعال شدن PTO، حرکت دورانی از طریق شفت و چرخدندههای داخلی به خروجی منتقل میشود و پمپ هیدرولیک را به حرکت درمیآورد. پمپ نیز با دریافت این توان، روغن هیدرولیک را وارد مدار جک کمپرسی میکند. در نتیجه امکان بالا بردن اتاق بار و تخلیه محموله فراهم میشود.
در این سیستم، عملکرد صحیح بغل گیربکس به هماهنگی آن با گیربکس خودرو، نوع پمپ و شرایط کاری مجموعه هیدرولیک بستگی دارد.
ساختار چدنی بغل گیربکس KC
یکی از مشخصات اصلی بغل گیربکس نیسان KC، استفاده از چدن در ساخت پوسته است.
در مجموعه Power Take-Off، پوسته وظیفه نگهداری شفتها، چرخدندهها و اجزای داخلی را در موقعیت مناسب بر عهده دارد. حفظ این موقعیت اهمیت زیادی دارد؛ زیرا کوچکترین اختلال در همراستایی اجزا میتواند باعث افزایش صدا، لرزش و سایش در مجموعه انتقال قدرت شود.
پوسته چدنی باید از نظر سلامت سطوح اتصال، محل پیچها و نشیمن قطعات داخلی بررسی شود. آسیب در این قسمتها ممکن است روی درگیری صحیح دندهها یا آببندی مجموعه تأثیر بگذارد.
گرید دقیق چدن مورد استفاده در محصول BG33-62124A هنوز از دیتاشیت برند KC تأیید نشده است؛ بنابراین نوع آلیاژ یا استاندارد خاصی برای آن اعلام نمیشود.
شفت و چرخدندههای فولادی
شفتها و چرخدندههای بغل گیربکس KC از فولاد معرفی شدهاند.
این اجزا وظیفه دارند حرکت دورانی را از گیربکس دریافت کرده و به خروجی PTO منتقل کنند. شفتها در زمان کار تحت تنش پیچشی قرار میگیرند و چرخدندهها نیز باید بارهای مکانیکی ناشی از درگیری دندهها را تحمل کنند.
سلامت سطح دندانهها، نبود شکستگی و حفظ وضعیت مناسب شفتها در عملکرد مجموعه اهمیت دارد.
در بررسی قطعه، سایش نامتقارن دندانهها، لبپریدگی، لقی غیرعادی یا آثار افزایش دما میتواند نشاندهنده وجود مشکل در مجموعه باشد.
گرید فولاد، نوع عملیات حرارتی و سختی سطح اجزای این محصول هنوز تأیید نشدهاند و نباید بدون اطلاعات فنی سازنده در صفحه محصول درج شوند.
سازگاری بغل گیربکس نیسان KC با گیربکس زامیاد
یکی از مهمترین نکات هنگام خرید بغل گیربکس نیسان، شناسایی گیربکس واقعی خودرو است.
در منابع فنی PTOهای سازگار با نیسان و زامیاد، خانوادههایی مانند DC12J، 5W-81A و BDK30 معرفی شدهاند. با این حال، این گیربکسها میتوانند از نظر محل نصب PTO، آرایش دندهها و نوع اتصال خروجی تفاوت داشته باشند.
بنابراین نمیتوان تنها بر اساس نام نیسان یا زامیاد، سازگاری یک PTO را با تمام نسخههای خودرو تأیید کرد.
در هنگام تعویض بغل گیربکس، بررسی کد گیربکس و مقایسه ساختار قطعه قبلی با بغل گیربکس KC اهمیت زیادی دارد. این کار از خرید مجموعهای که از نظر فرم نصب یا درگیری داخلی با گیربکس هماهنگ نیست جلوگیری میکند.
نوع فرمان بغل گیربکس نیسان KC
نوع فرمان PTO مشخص میکند که مکانیزم انتقال قدرت چگونه فعال یا غیرفعال میشود.
در خانواده بغل گیربکسهای نیسان، نمونههای دستی وجود دارند که کنترل درگیری آنها از طریق مکانیزم مکانیکی انجام میشود. در برخی خانوادههای PTO نیز روشهای فرمان دیگری به کار میروند.
برای محصول KC کد BG33-62124A، نوع فرمان دقیق هنوز از دیتاشیت اختصاصی تأیید نشده است.
به همین دلیل پیش از خرید باید مشخص شود که سیستم فرمان خودرو با مکانیزم این بغل گیربکس سازگاری دارد یا خیر.
تفاوت در سیستم فرمان میتواند بر تجهیزات جانبی نصب، نحوه کنترل PTO و قابلیت جایگزینی آن با مجموعه قبلی تأثیر داشته باشد.
نوع خروجی و اتصال به پمپ هیدرولیک
خروجی بغل گیربکس وظیفه انتقال حرکت و گشتاور به پمپ هیدرولیک یا مجموعه واسط را بر عهده دارد.
در PTOهای مختلف خانواده نیسان، خروجی میتواند با استانداردها یا ساختارهای اتصال متفاوت عرضه شود. در برخی مدلهای مرجع از اتصال UNI یا ISO استفاده میشود و در بعضی دیگر اتصال کوپلینگی وجود دارد.
این تفاوت هنگام خرید اهمیت زیادی دارد؛ زیرا پمپ هیدرولیک باید از نظر نوع شفت، فلنج و آرایش اتصال با خروجی PTO مطابقت داشته باشد.
برای بغل گیربکس نیسان KC، نوع خروجی هنوز قطعی نشده است. بنابراین پیش از نصب باید فرم اتصال واقعی محصول با ورودی پمپ یا گاردان موجود بررسی شود.
اهمیت نسبت تبدیل در بغل گیربکس نیسان
نسبت تبدیل یا Gear Ratio مشخص میکند که دور خروجی PTO نسبت به دور ورودی چگونه تغییر میکند. در سیستم هیدرولیک کمپرسی، دور پمپ بر دبی خروجی آن تأثیر دارد. اگر بغل گیربکس پمپ را با دور نامناسب به حرکت درآورد، سرعت عملکرد سیستم هیدرولیک ممکن است با شرایط طراحی متفاوت شود.
دور کمتر از محدوده موردنیاز میتواند باعث کاهش دبی پمپ شود، در حالی که افزایش بیش از حد دور ممکن است موجب افزایش دما یا استهلاک تجهیزات شود. برای محصول BG33-62124A نسبت تبدیل دقیق هنوز تأیید نشده است. در نتیجه نباید نسبت تبدیل مدلهای مشابه Kozmaksan یا دیگر برندها را بدون بررسی به بغل گیربکس KC نسبت داد.
ظرفیت انتقال گشتاور و توان
یکی از پارامترهای اصلی انتخاب بغل گیربکس نیسان KC، ظرفیت انتقال گشتاور است. پمپ هیدرولیک برای تولید جریان روغن در فشار مشخص به توان مکانیکی نیاز دارد. PTO باید بتواند این توان را در محدوده طراحی خود منتقل کند.
اگر گشتاور موردنیاز پمپ بیشتر از ظرفیت بغل گیربکس باشد، بار اضافی به شفتها، چرخدندهها و یاتاقانها وارد میشود. در خانواده PTOهای سازگار با نیسان، مدلهایی با ظرفیت گشتاور و توان متفاوت وجود دارند؛ اما این مقادیر متعلق به مدلهای مشخص همان سازندگان هستند. برای برند KC هنوز مقدار قطعی Torque و Power تأیید نشده و بهتر است انتخاب نهایی پس از بررسی مشخصات سازنده انجام شود.
کاربرد در نیسان کمپرسی و خودروهای کاربری
یکی از کاربردهای اصلی این بغل گیربکس، سیستم هیدرولیک نیسان کمپرسی است. در این کاربری، PTO توان لازم را برای راهاندازی پمپ فراهم میکند و پمپ با تأمین جریان روغن، امکان عملکرد جک هیدرولیک را ایجاد میکند.
در خودروهای مجهز به بالابر یا سایر تجهیزات هیدرولیکی نیز میتوان از سیستم برداشت توان استفاده کرد، مشروط بر اینکه مشخصات PTO با گیربکس و تجهیز موردنظر سازگار باشد. بنابراین کاربرد نهایی بغل گیربکس KC باید بر اساس ظرفیت سیستم هیدرولیک، نوع پمپ و شرایط نصب تعیین شود.
اهمیت تطبیق محل نصب
بغل گیربکس باید دقیقاً روی محل اتصال تعریفشده برای PTO نصب شود. تعداد و محل پیچها، فرم دهانه نصب، وضعیت چرخدنده محرک و فاصله اجزای مکانیکی در سازگاری مجموعه اهمیت دارند.
دو PTO ممکن است از نظر ظاهری مشابه باشند اما به دلیل تفاوت در طراحی گیربکس امکان نصب مستقیم روی یکدیگر را نداشته باشند. هنگام جایگزینی بغل گیربکس نیسان KC بهتر است کد گیربکس و ابعاد محل نصب با قطعه جدید مقایسه شوند. نصب نادرست میتواند موجب نشتی روغن، صدای غیرعادی دندهها یا آسیب به اجزای انتقال قدرت شود.
روانکاری و نگهداری بغل گیربکس
چرخدندهها و یاتاقانهای مجموعه PTO برای عملکرد صحیح به روانکاری مناسب نیاز دارند. بسته به طراحی بغل گیربکس، روانکاری ممکن است از طریق روغن گیربکس یا سامانه اختصاصی مجموعه انجام شود.
برای محصول KC هنوز نوع سیستم روانکاری، ظرفیت روغن و مشخصات روانکار از منبع اختصاصی تأیید نشده است. به همین دلیل هنگام نصب باید دستورالعمل مربوط به مدل واقعی PTO و گیربکس رعایت شود. استفاده از روغن نامناسب یا عملکرد مجموعه با روانکاری ناکافی میتواند باعث افزایش اصطکاک، دما و سایش اجزای داخلی شود.
بررسی قبل از نصب بغل گیربکس KC
پیش از نصب، پوسته چدنی باید از نظر ترک، ضربه یا تغییر شکل بررسی شود. سطوح اتصال نیز باید سالم باشند تا نصب و آببندی بهدرستی انجام شود. شفت خروجی و چرخدندهها باید بدون لقی غیرعادی یا آثار سایش شدید باشند. همچنین مکانیزم فرمان مجموعه باید از نظر عملکرد صحیح بررسی شود.
پس از نصب، راهاندازی اولیه باید مطابق دستورالعمل سازنده گیربکس و PTO انجام شود. در این مرحله وضعیت صدا، لرزش، نشتی احتمالی و انتقال مناسب نیرو به پمپ هیدرولیک کنترل میشود.
نکات مهم هنگام خرید بغل گیربکس نیسان KC
در زمان خرید بغل گیربکس نیسان KC، بهتر است مدل گیربکس خودرو، نوع فرمان و ساختار خروجی PTO مشخص باشد. اگر محصول قرار است جایگزین بغل گیربکس قبلی شود، تطبیق فرم بدنه، موقعیت پیچها، نوع درگیری دنده و اتصال خروجی اهمیت زیادی دارد.
همچنین مشخصات پمپ هیدرولیک از نظر دور، جهت دوران و توان موردنیاز باید با PTO هماهنگ باشند. کد BG33-62124A شناسه داخلی این محصول در شهر قطعات است و نباید بهعنوان Part Number رسمی کارخانه KC معرفی شود.
