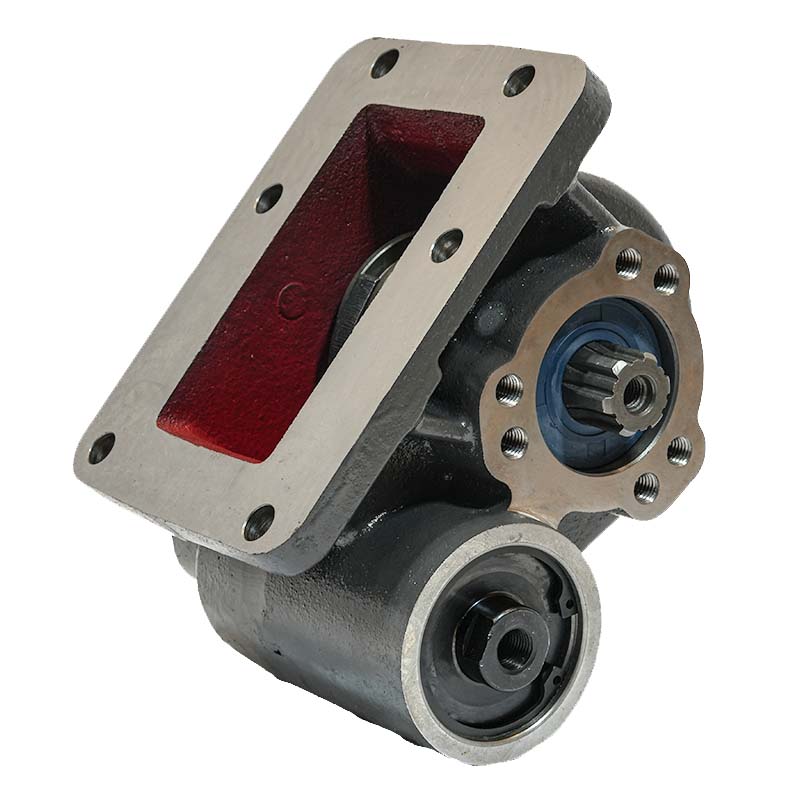

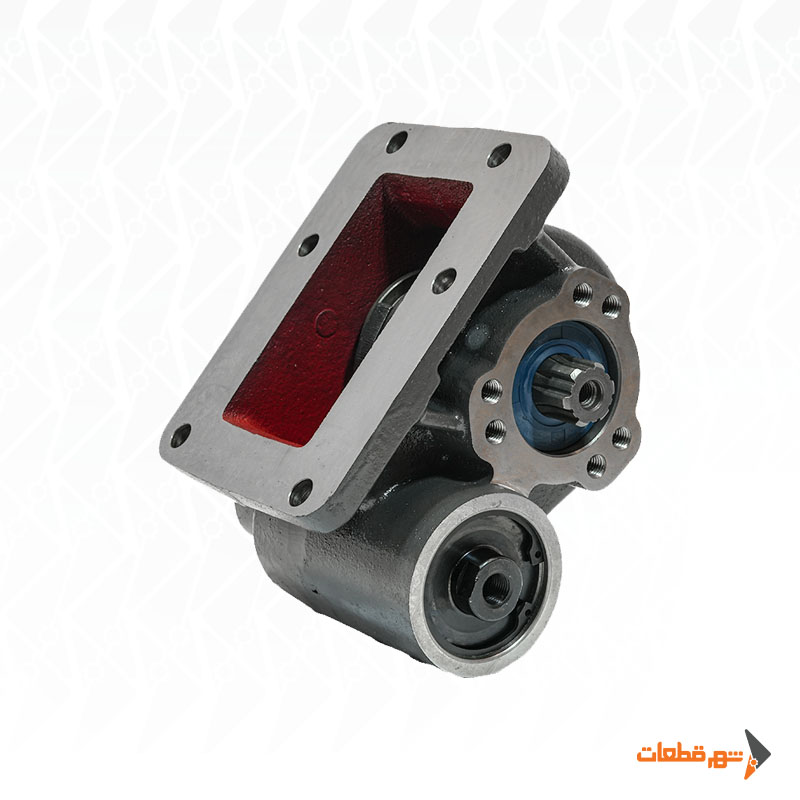

بغل گیربکس هیوندا مکشی تکدنده HD65/78 برند HYDROAS یکی از قطعات سیستم انتقال قدرت خودروهای کاربری است که برای دریافت توان مکانیکی از گیربکس و انتقال آن به پمپ هیدرولیک مورد استفاده قرار میگیرد. این مجموعه از نوع Vacuum PTO بوده و درگیری آن توسط مکانیزم فرمان مکشی کنترل میشود.
در ساختار این بغل گیربکس از پوسته چدنی و شفت و چرخدندههای فولادی استفاده شده است. طراحی تکدنده از ویژگیهای معرفیشده این محصول است و آن را از برخی نمونههای PTO با آرایش داخلی متفاوت متمایز میکند. با این حال، نسبت تبدیل و جزئیات مکانیزم داخلی باید براساس مدل دقیق مجموعه تأیید شوند.
بغل گیربکس هیدروآس کد BG29-9313A برای خانواده کامیونتهای Hyundai HD65 و HD78 معرفی شده است. این خودروها در کاربریهای مختلف مانند کمپرسی، بالابر و تجهیزات هیدرولیکی به سیستم برداشت توان نیاز دارند؛ اما انتخاب PTO مناسب باید براساس گیربکس واقعی، نوع خروجی و مشخصات پمپ نصبشده انجام شود.
مشخصات فنی بغل گیربکس هیوندا مکشی تکدنده HD65/78
|
مشخصه فنی |
مقدار / توضیح |
|
نام محصول |
بغل گیربکس هیوندا مکشی تکدنده HD65/78 |
|
کد محصول شهر قطعات |
BG29-9313A |
|
برند |
HYDROAS |
|
کشور برند |
ترکیه |
|
نام انگلیسی |
Hyundai HD65/78 Single-Gear Vacuum PTO |
|
نوع قطعه |
بغل گیربکس / Power Take-Off |
|
خودرو مرتبط |
Hyundai HD65 / HD78 |
|
نوع فرمان |
مکشی / Vacuum |
|
نوع ساختار |
تکدنده / Single Gear |
|
نوع انتقال قدرت |
مکانیکی / Gear Driven |
|
جنس پوسته |
چدن |
|
جنس شفتها |
فولاد |
|
جنس چرخدندهها |
فولاد |
|
محل نصب |
کنار گیربکس / Side-Mounted |
|
سمت نصب |
وابسته به Variant؛ در برخی نمونههای مرجع سمت چپ |
|
کاربرد اصلی |
انتقال توان گیربکس به پمپ هیدرولیک |
|
کاربرد خودرویی |
کمپرسی، بالابر و تجهیزات هیدرولیکی |
|
گیربکسهای مرجع خانواده |
M1S5، M2S5، M3S5، MO35S5 و برخی گیربکسهای HD78 |
|
نوع خروجی |
وابسته به مدل؛ UNI در برخی نمونههای مرجع |
|
جهت دوران |
وابسته به مدل PTO |
|
دور خروجی |
وابسته به نسبت تبدیل و دور ورودی |
توضیح فنی: جنس پوسته، شفتها، چرخدندهها، نوع فرمان و ساختار تکدنده بر اساس اطلاعات اعلامشده محصول هستند. گیربکسهای ذکرشده، خانوادههای مرجع برای بررسی سازگاریاند و به معنی تأیید نصب BG29-9313A روی تمام آنها نیستند.
عملکرد بغل گیربکس هیوندا HD65/78 در سیستم هیدرولیک
در کامیونتهای هیوندا HD65 و HD78، توان موتور از طریق سیستم انتقال قدرت به گیربکس منتقل میشود. در خودروهایی که به تجهیزات هیدرولیکی مجهز هستند، بخشی از این توان باید برای راهاندازی پمپ هیدرولیک در اختیار سیستم جانبی قرار گیرد.
بغل گیربکس یا Power Take-Off وظیفه ایجاد این مسیر انتقال توان را بر عهده دارد. پس از درگیری صحیح PTO، حرکت مکانیکی از مجموعه گیربکس به خروجی بغل گیربکس منتقل شده و پمپ هیدرولیک به حرکت درمیآید.
در سیستم کمپرسی، پمپ با دریافت توان دورانی، روغن هیدرولیک را به مدار جک ارسال میکند. در بالابرها و تجهیزات کاربری نیز اصل انتقال توان مشابه است، هرچند ظرفیت پمپ و شرایط کاری ممکن است متفاوت باشد. به همین دلیل انتخاب بغل گیربکس مناسب باید متناسب با نوع کاربری خودرو و مشخصات گیربکس انجام شود.

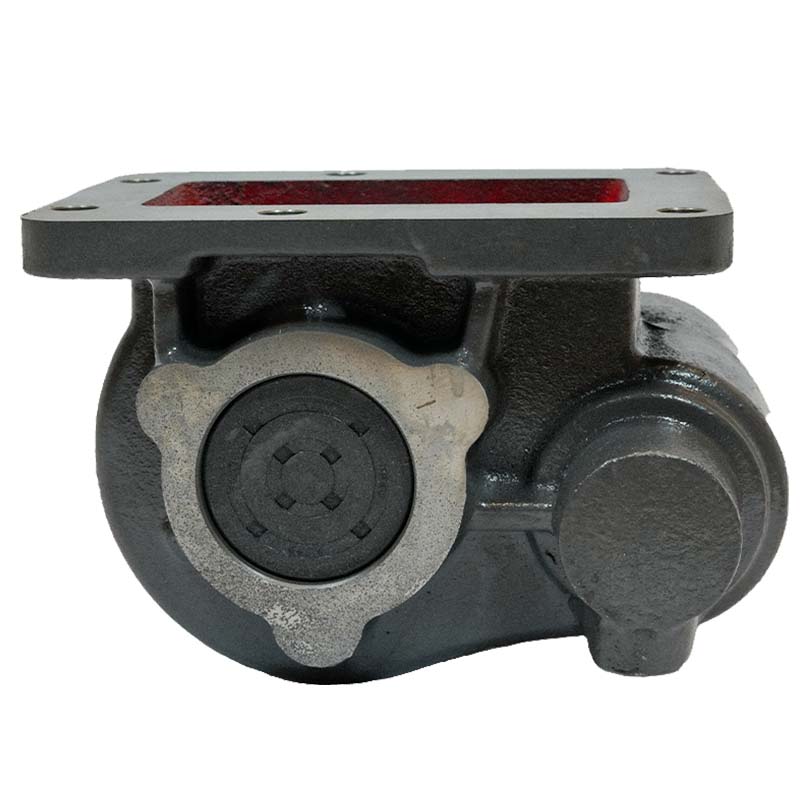

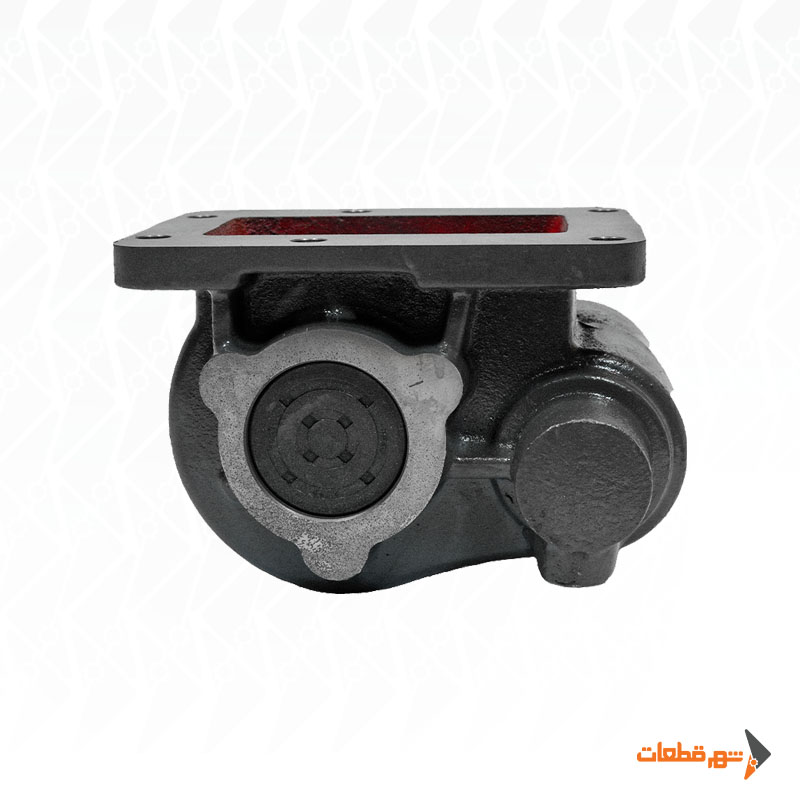

سیستم فرمان مکشی یا Vacuum PTO
یکی از ویژگیهای اصلی بغل گیربکس هیوندا مکشی تکدنده، استفاده از فرمان Vacuum است. در این سیستم، اختلاف فشار خلأ برای فعالسازی عملگر مکانیکی درگیری PTO استفاده میشود. به بیان دیگر، فرمان مکشی وظیفه کنترل درگیری مجموعه را دارد، در حالی که انتقال توان واقعی همچنان از طریق شفتها و چرخدندهها انجام میشود.
این تفاوت اهمیت زیادی دارد؛ زیرا سیستم فرمان مکشی نباید با مکانیزم انتقال قدرت اشتباه گرفته شود. خلأ، انرژی اصلی موردنیاز پمپ هیدرولیک را منتقل نمیکند، بلکه در کنترل درگیری PTO نقش دارد.
عملکرد صحیح این مکانیزم به سلامت عملگر، اتصالات و مسیر فرمان وابسته است. هرگونه نشتی در مدار خلأ میتواند مانع عملکرد صحیح فرمان شود.
مقدار فشار خلأ موردنیاز برای مدل BG29-9313A هنوز از دیتاشیت HYDROAS تأیید نشده است و باید مطابق مشخصات همان مجموعه تعیین شود.
ساختار تکدنده در بغل گیربکس HYDROAS
این محصول با عنوان Single-Gear PTO یا بغل گیربکس تکدنده معرفی شده است. در مجموعههای Gear Driven، انتقال توان از طریق درگیری مکانیکی چرخدندهها انجام میشود. آرایش داخلی PTO تعیین میکند که حرکت با چه نسبت و جهتی به شفت خروجی منتقل شود.
در نمونه تکدنده، طراحی مجموعه با PTOهای دارای آرایش چنددندهای متفاوت است. با این حال، عنوان تکدنده بهتنهایی نشاندهنده نسبت مستقیم 1:1 یا ظرفیت گشتاور مشخص نیست.
برای تعیین دقیق رفتار دورانی این بغل گیربکس باید تعداد دندانهها، ساختار مکانیزم و نسبت تبدیل ثبتشده توسط سازنده بررسی شوند. بنابراین هنگام خرید بغل گیربکس هیوندا مکشی تکدنده، علاوه بر نوع فرمان، مدل داخلی PTO و سازگاری دنده محرک با گیربکس اهمیت دارد.
پوسته چدنی بغل گیربکس هیوندا
پوسته این محصول از چدن ساخته شده است. در بغل گیربکس، پوسته نقش اصلی در نگهداری اجزای داخلی و حفظ موقعیت مکانیکی شفتها و چرخدندهها دارد. به همین دلیل استحکام بدنه، دقت سطوح اتصال و سلامت محل قرارگیری یاتاقانها بر عملکرد مجموعه تأثیرگذار هستند.
استفاده از پوسته چدنی در تجهیزات انتقال قدرت متداول است؛ زیرا این متریال میتواند ساختار مناسبی برای نگهداری اجزای مکانیکی و تحمل بارهای واردشده به مجموعه فراهم کند.
در زمان نصب باید سطح اتصال پوسته به گیربکس و محل پیچها بررسی شود. وجود ترک، شکستگی یا تغییر شکل در این بخشها میتواند باعث نصب نامناسب و افزایش فشار روی اجزای داخلی شود.
گرید دقیق چدن استفادهشده در BG29-9313A هنوز مشخص نشده و نباید بدون تأیید سازنده، نوع خاصی از چدن برای آن ثبت شود.

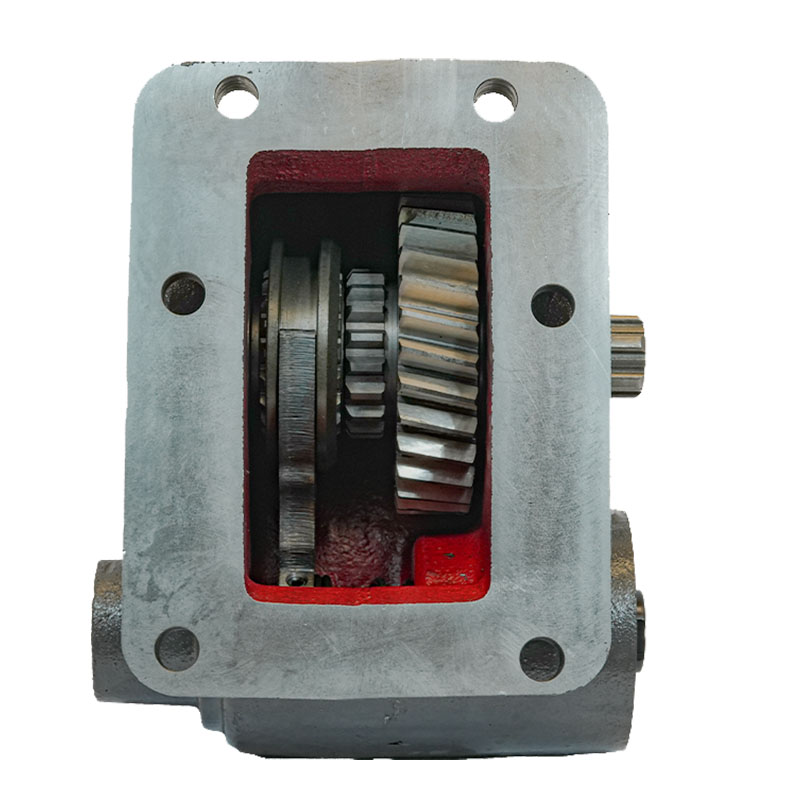

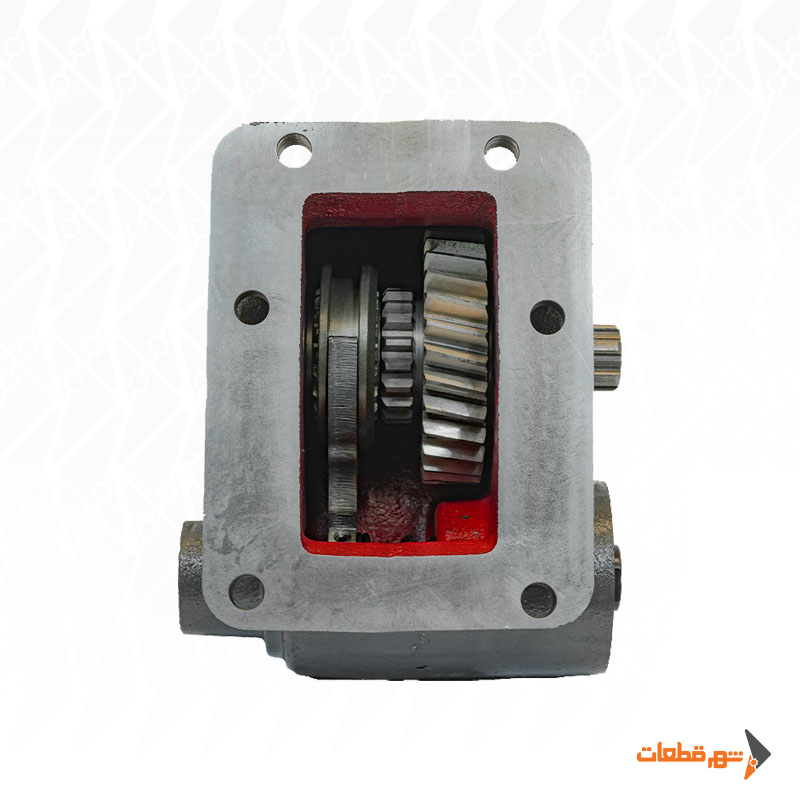

شفت و چرخدندههای فولادی
اجزای اصلی انتقال قدرت این محصول از فولاد ساخته شدهاند. شفتها و چرخدندهها هنگام کار تحت بار مکانیکی و تنش پیچشی قرار دارند. انتقال گشتاور به خروجی PTO باید بدون درگیری نامناسب، سایش غیرعادی یا لقی بیش از حد انجام شود.
سلامت سطح دندانهها اهمیت زیادی دارد؛ زیرا آسیب در این بخش میتواند باعث افزایش صدا، لرزش و کاهش عمر مجموعه شود.
در زمان سرویس یا تعویض، وضعیت دندانهها، شفت خروجی و محلهای نشیمن یاتاقان باید بررسی شود.
گرید فولاد و نوع عملیات حرارتی چرخدندههای HYDROAS در این Variant تأیید نشده است؛ بنابراین مشخصاتی مانند CK45، 42CrMo یا سختی سطح HRC بدون دیتاشیت نباید در صفحه محصول درج شوند.
سازگاری با گیربکس هیوندا HD65 و HD78
یکی از مهمترین نکات هنگام خرید بغل گیربکس هیوندا HD65/78، شناسایی مدل گیربکس نصبشده روی خودرو است.
خانوادههای HD65 و HD78 در نسخههای مختلف میتوانند به گیربکسهایی با ساختار متفاوت مجهز باشند. در منابع فنی PTO، گیربکسهایی مانند M1S5، M2S5، M3S5 و MO35S5 برای بررسی خانوادههای مربوط به هیوندا معرفی شدهاند.
تفاوت این گیربکسها میتواند روی آرایش چرخدنده محرک، محل نصب PTO، نوع خروجی و نسبت تبدیل تأثیر داشته باشد. بنابراین یک PTO مکشی تکدنده که برای گیربکس مشخصی طراحی شده، الزاماً روی گیربکس دیگر قابل نصب نیست. برای محصول BG29-9313A بهتر است قبل از سفارش، کد گیربکس و مشخصات PTO قبلی با نمونه جدید تطبیق داده شوند.
تفاوت بغل گیربکس مکشی با مدل دستی
یکی از تفاوتهای مهم بغل گیربکسهای هیوندا، نوع فرمان آنهاست. در بغل گیربکس دستی، فعالسازی مکانیزم درگیری معمولاً از طریق اهرم یا سیستم مکانیکی فرمان انجام میشود. در مدل مکشی، عملگر فرمان با استفاده از خلأ کنترل میشود.
این تفاوت باعث میشود تجهیزات کنترل و نحوه نصب دو مدل الزاماً یکسان نباشند. حتی اگر دو PTO از نظر ظاهر و محل نصب مشابه باشند، ممکن است از نظر چرخدنده، خروجی یا نسبت تبدیل متفاوت باشند. به همین دلیل مدل دستی و مکشی را نباید صرفاً براساس شباهت پوسته جایگزین یکدیگر کرد.
در محصول موردنظر، نوع فرمان مکشی از مشخصات اصلی است و باید با سیستم کنترل موجود روی خودرو هماهنگ باشد.

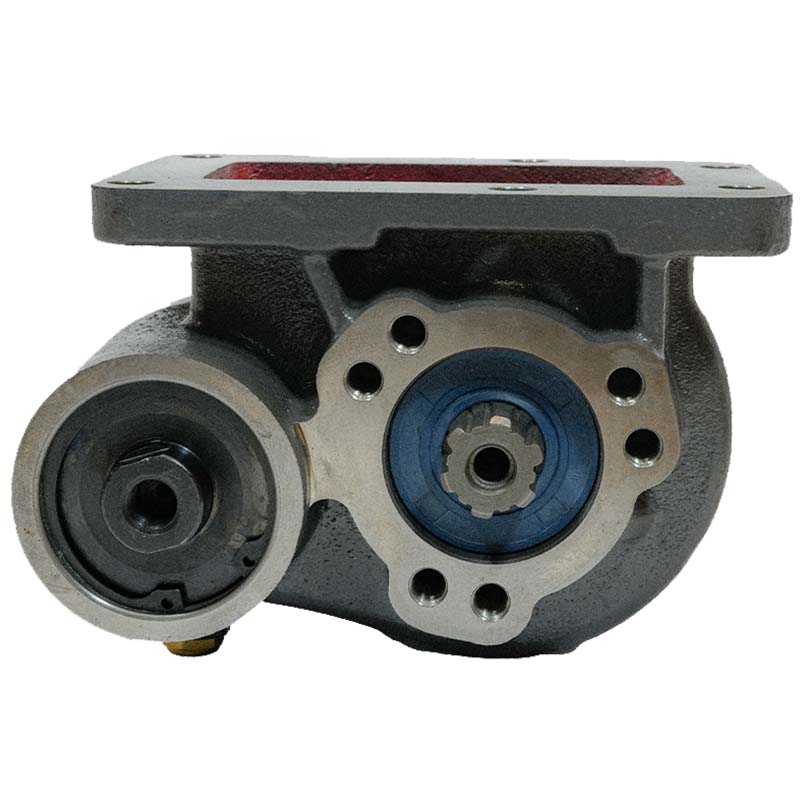

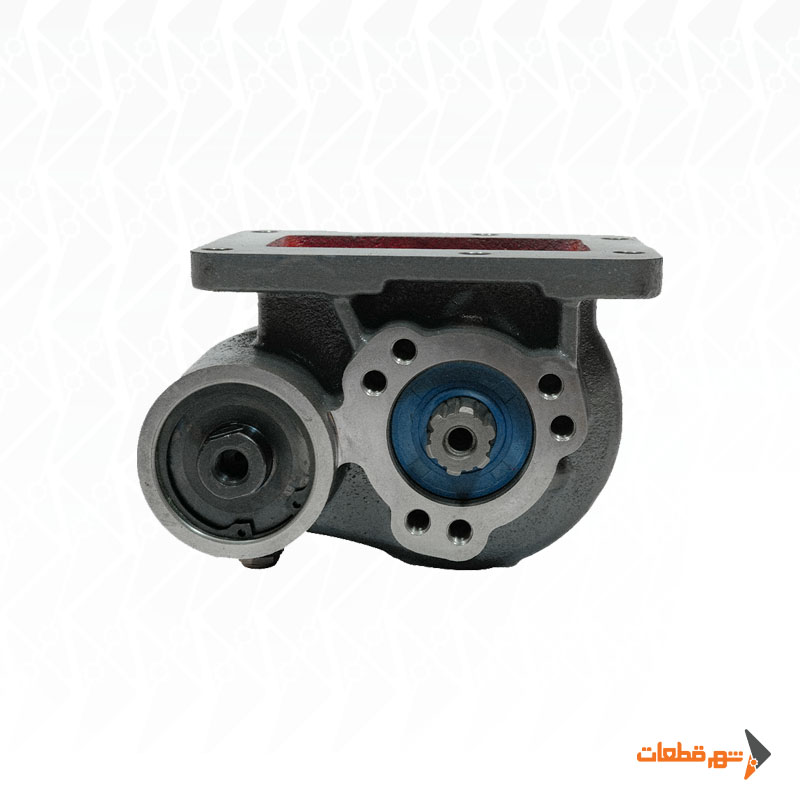

نوع خروجی و اتصال به پمپ هیدرولیک
خروجی بغل گیربکس وظیفه انتقال حرکت دورانی به پمپ یا مجموعه واسط را بر عهده دارد. در برخی نمونههای مرجع بغل گیربکس هیوندا، اتصال UNI استفاده شده است. با این حال، نوع خروجی دقیق محصول HYDROAS کد BG29-9313A هنوز تأیید نشده است.
برای انتخاب مناسب باید نوع فلنج، قطر شفت، آرایش پیچها و فرم اتصال با ورودی پمپ هیدرولیک هماهنگ باشد. اگر پمپ مستقیماً به PTO متصل شود، سازگاری هندسی اتصال اهمیت ویژهای دارد. در سیستمهای دارای گاردان نیز مشخصات خروجی باید با رابط انتقال نیرو مطابقت داشته باشد.
نسبت تبدیل و تأثیر آن بر دور پمپ
نسبت تبدیل یا Gear Ratio یکی از مشخصات مهم هر بغل گیربکس است. این نسبت تعیین میکند که دور خروجی نسبت به دور ورودی چگونه تغییر کند. در یک سیستم هیدرولیکی، سرعت چرخش پمپ میتواند بر دبی روغن و سرعت عملکرد تجهیز تأثیر بگذارد.
اگر دور پمپ کمتر از مقدار طراحی باشد، ممکن است سیستم به دبی موردنیاز نرسد. از طرف دیگر، افزایش دور بیش از محدوده مجاز میتواند موجب افزایش دما و استهلاک پمپ شود.
در بعضی مدلهای مرجع PTO هیوندا نسبت تبدیل 1:1 مشاهده میشود؛ اما این مقدار را نمیتوان بدون تطبیق مدل به نمونه HYDROAS تعمیم داد. برای BG29-9313A نسبت تبدیل باید از مشخصات فنی اختصاصی همان Variant استخراج شود.
اهمیت گشتاور و توان خروجی
بغل گیربکس باید بتواند توان موردنیاز پمپ هیدرولیک را در شرایط کاری واقعی منتقل کند. مقدار گشتاور موردنیاز به ویژگیهای پمپ، فشار مدار و بار سیستم بستگی دارد. در سیستم کمپرسی یا بالابر، انتخاب PTO با ظرفیت ناکافی ممکن است باعث افزایش تنش روی اجزای مکانیکی شود.
برای همین هنگام انتخاب بغل گیربکس، بررسی ظرفیت Torque و Power بهاندازه نوع اتصال اهمیت دارد.
مقادیر گشتاور و توان موجود در دیتاشیت نمونههای مشابه هیوندا مربوط به Variantهای مشخص همان سازندگان هستند. تا زمانی که مدل دقیق HYDROAS تأیید نشده، این اعداد نباید به محصول BG29-9313A نسبت داده شوند.
بررسی سیستم مکش و عیبیابی PTO
در بغل گیربکس مکشی، عملکرد ناقص فرمان همیشه به معنی خرابی چرخدنده یا شفت نیست. اگر PTO بهدرستی درگیر نمیشود، باید مدار خلأ، عملگر فرمان، مسیر شیلنگها و اتصالات از نظر نشتی یا ایراد عملکردی بررسی شوند.
در مقابل، وجود صدای مکانیکی شدید، لرزش یا انتقال نامناسب گشتاور میتواند به اجزای داخلی، شرایط نصب یا درگیری نامناسب چرخدندهها مربوط باشد. تفکیک ایراد سیستم فرمان از خرابی مکانیکی به تشخیص صحیح مشکل کمک میکند و از تعویض غیرضروری قطعات جلوگیری میکند.
نکات مهم هنگام خرید بغل گیربکس هیوندا مکشی تکدنده
پیش از خرید این محصول، بهتر است مدل گیربکس خودرو مشخص شود. سپس نوع فرمان، ساختار تکدنده، محل نصب و نوع خروجی با مجموعه قبلی مقایسه شود.
همچنین مشخصات پمپ هیدرولیک باید از نظر دور مجاز، جهت دوران و توان موردنیاز با PTO هماهنگ باشند.
اگر بغل گیربکس قرار است جایگزین نمونه قبلی شود، بررسی کد قطعه و فرم اتصال میتواند احتمال انتخاب اشتباه را کاهش دهد. کد BG29-9313A شناسه داخلی این محصول در شهر قطعات است و نباید بهعنوان Part Number رسمی شرکت HYDROAS معرفی شود.
