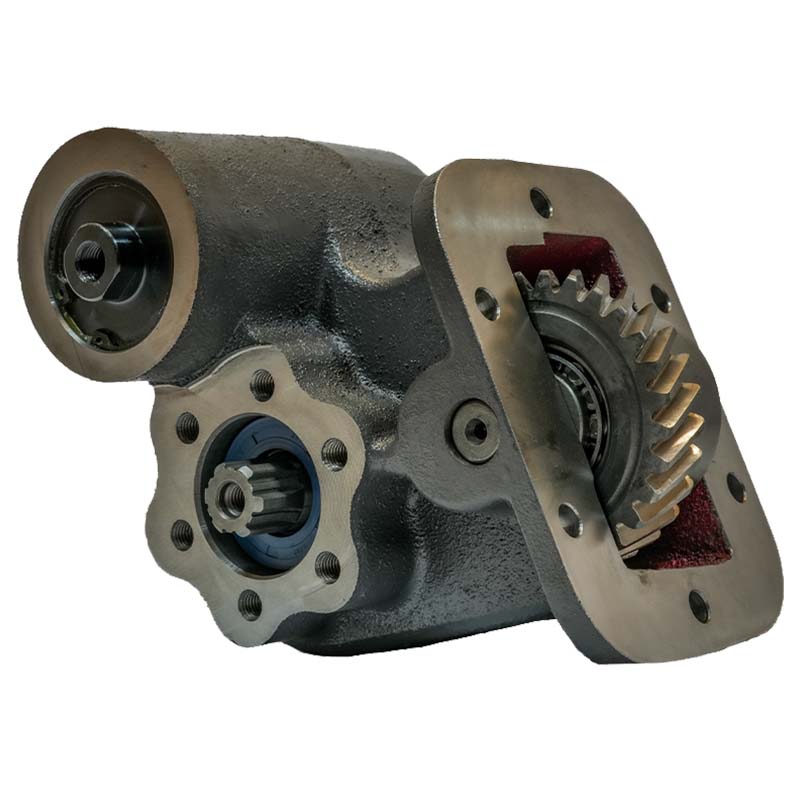

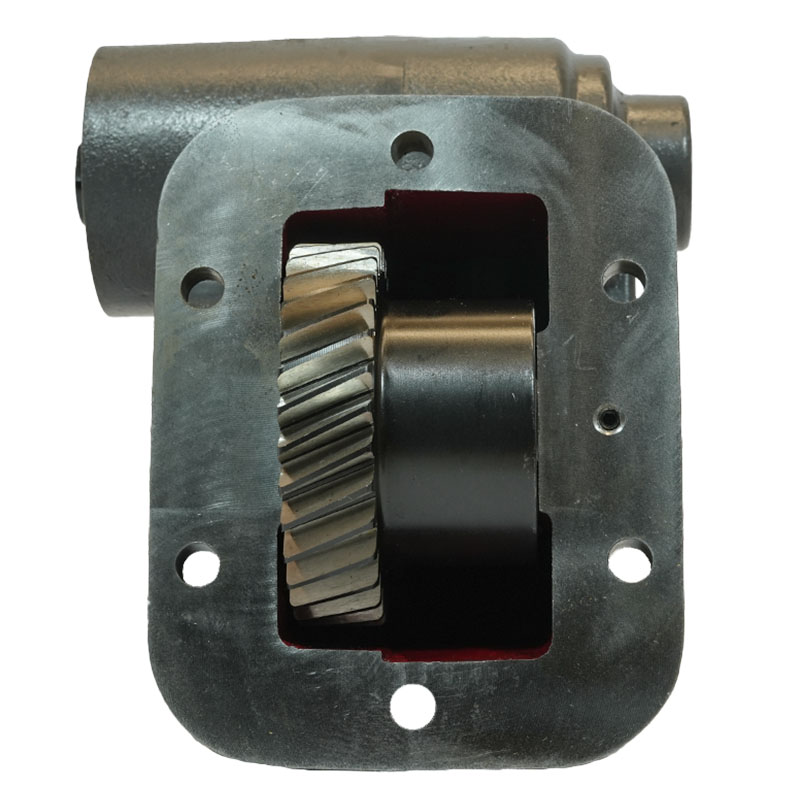

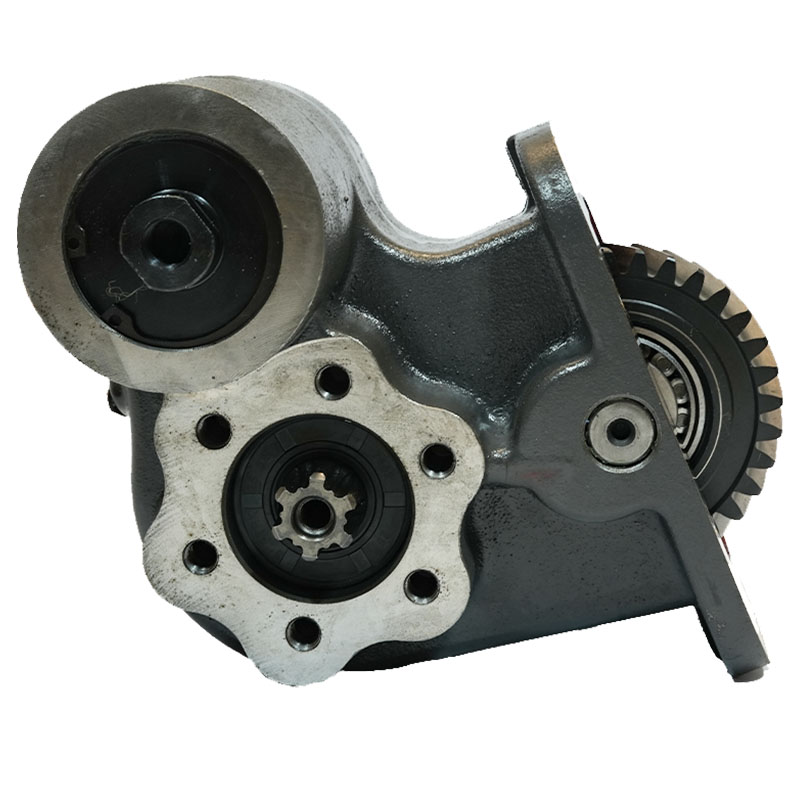

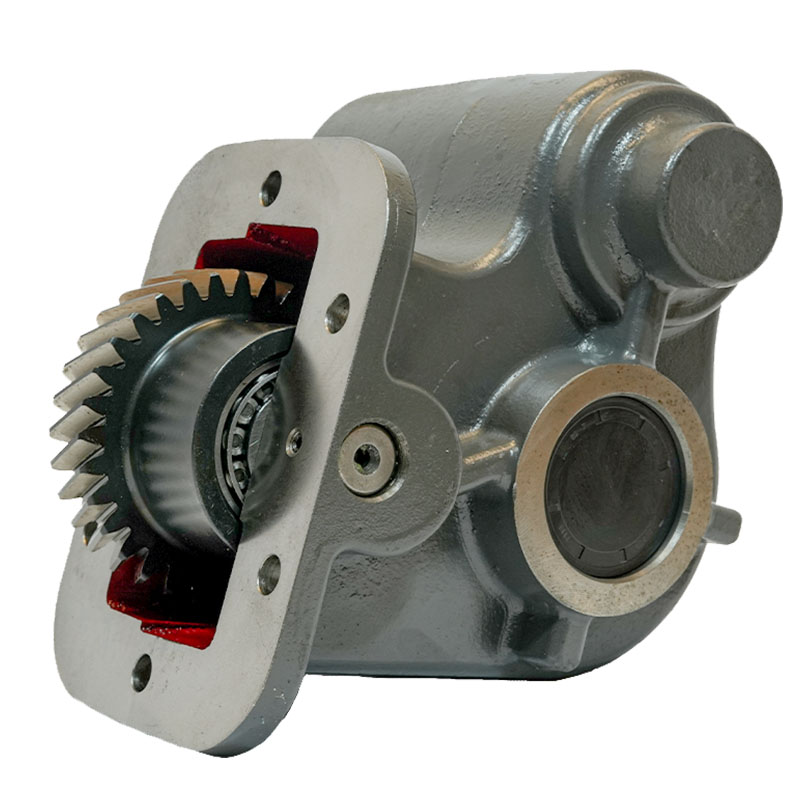

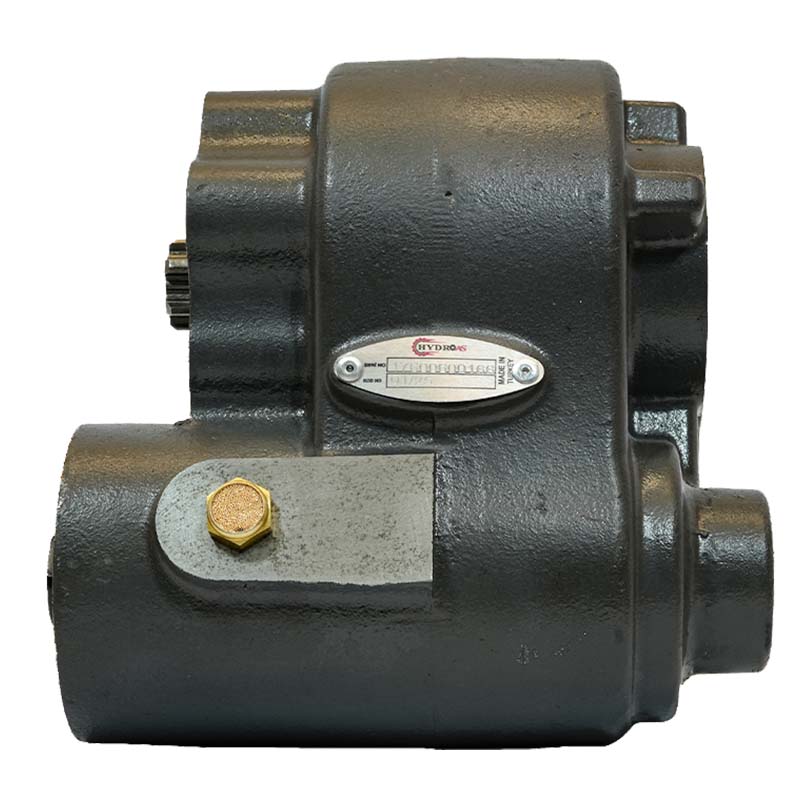

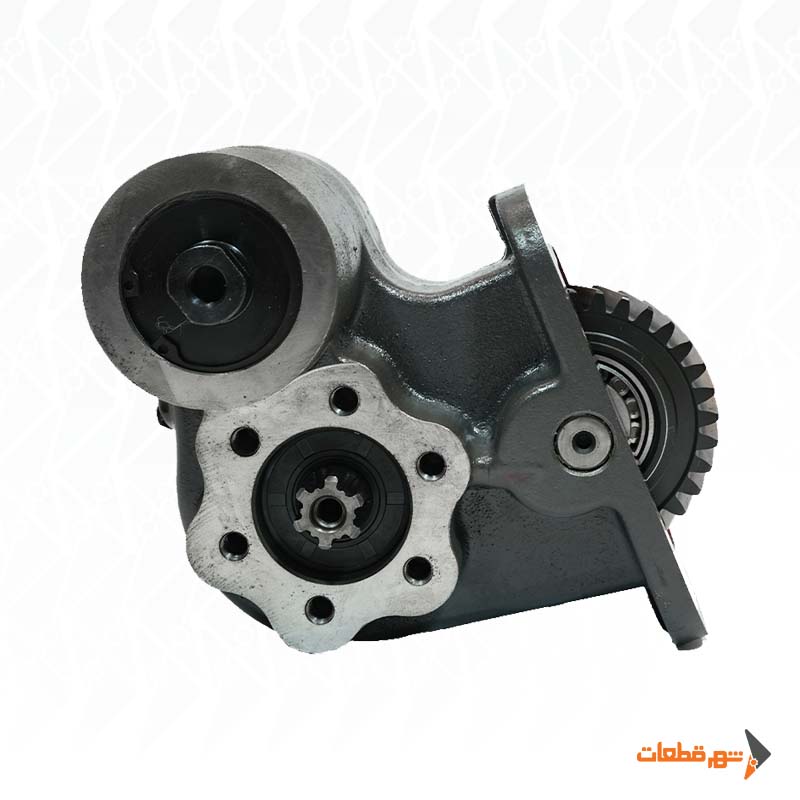

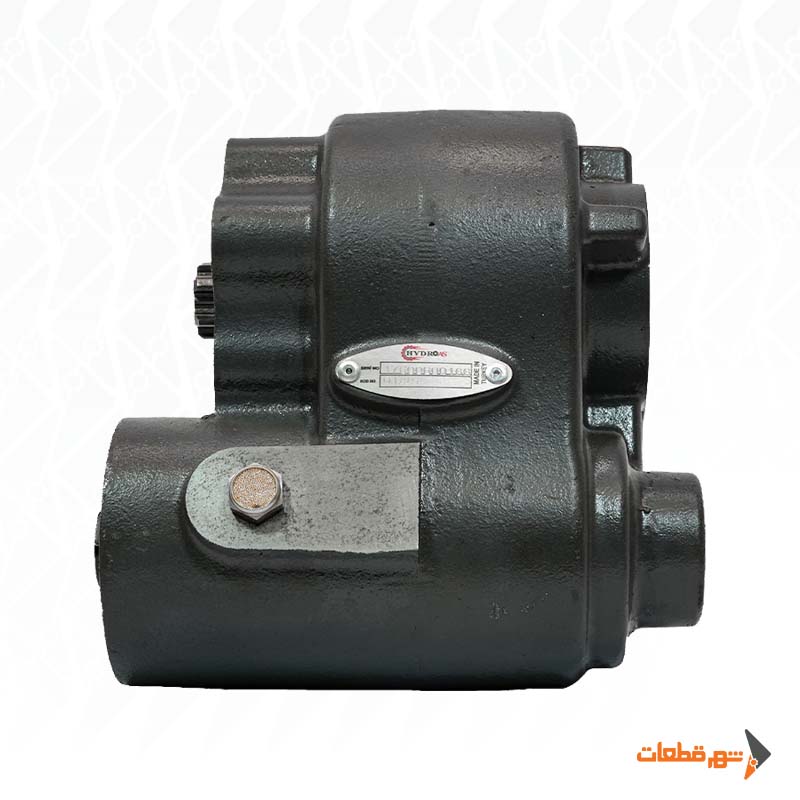

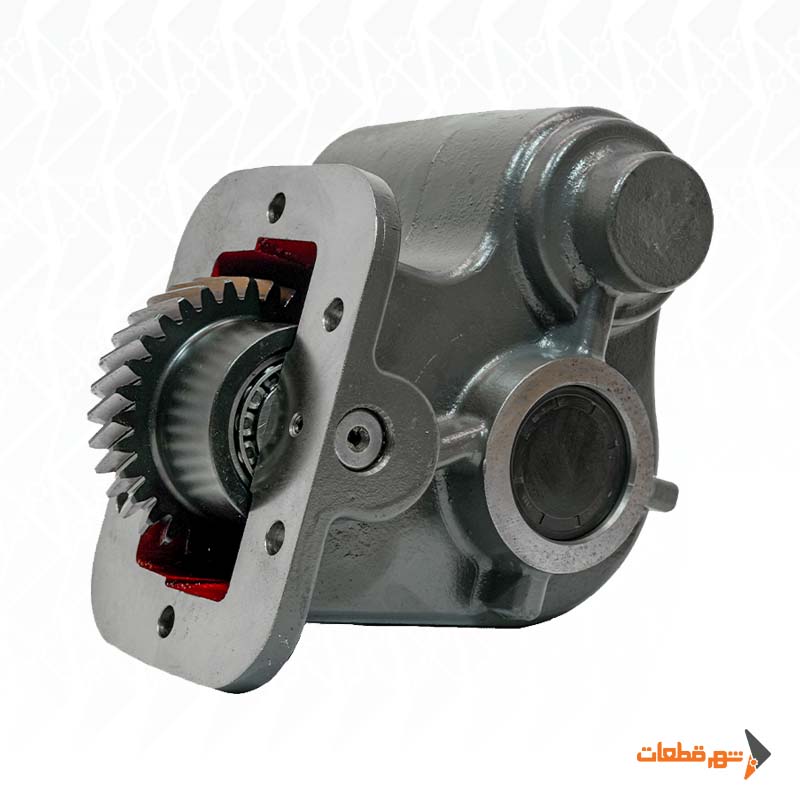

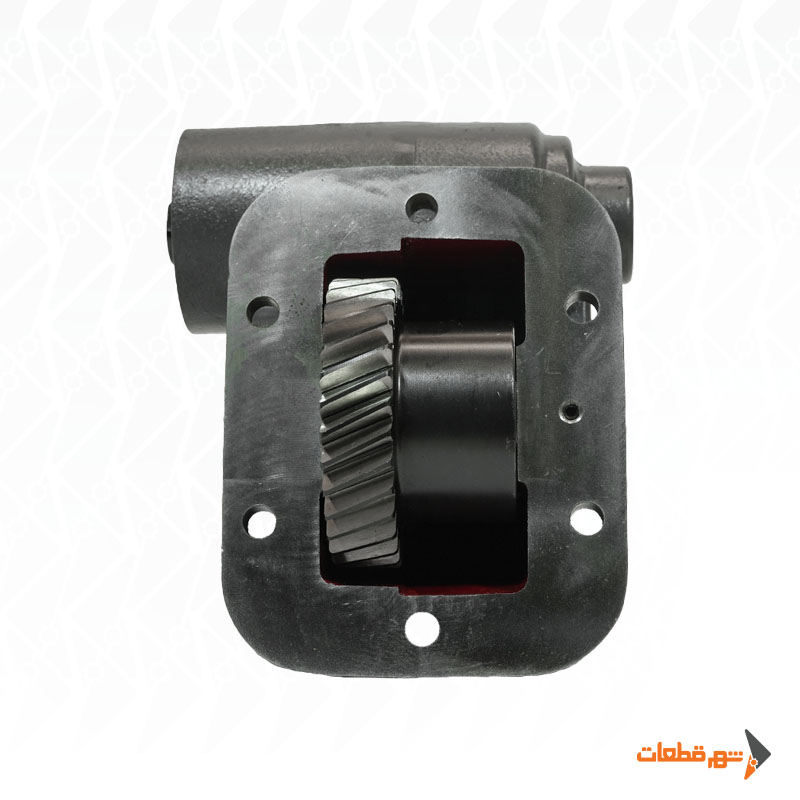

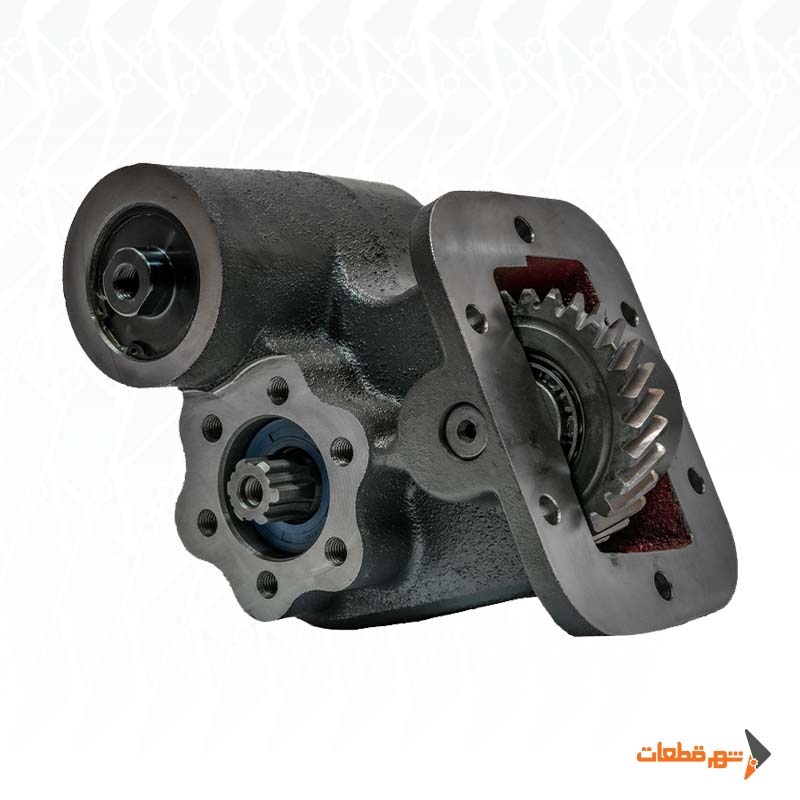

بغل گیربکس هیوندا S5 برند HYDROAS ترکیه یکی از قطعات سیستم انتقال قدرت خودروهای کاربری هیوندای است که برای دریافت توان مکانیکی از گیربکس و انتقال آن به پمپ هیدرولیک یا تجهیزات جانبی استفاده میشود. این قطعه در گروه Power Take-Off (PTO) قرار میگیرد و امکان استفاده از توان گیربکس را برای راهاندازی سیستمهای هیدرولیکی فراهم میکند.
در ساختار این بغل گیربکس از پوسته چدنی و شفتها و چرخدندههای فولادی استفاده شده است. پوسته چدنی موقعیت اجزای داخلی را حفظ میکند و مجموعه چرخدندهها و شفتها وظیفه انتقال حرکت دورانی و گشتاور به خروجی PTO را بر عهده دارند.
بغل گیربکس هیوندا S5 کد BG39-9313A برای خانواده گیربکسهای S5 هیوندای معرفی شده است. این خانواده شامل مدلهای مختلفی مانند M1S5، M2S5، M3S5 و MO35S5 در منابع مرجع است که الزاماً PTO یکسانی ندارند. بنابراین هنگام خرید بغل گیربکس هیوندا S5، شناسایی مدل دقیق گیربکس و نوع خروجی اهمیت زیادی دارد.
مشخصات فنی بغل گیربکس هیوندا S5
|
مشخصه فنی |
مقدار / توضیح |
|
نام محصول |
بغل گیربکس هیوندا S5 |
|
کد محصول شهر قطعات |
BG39-9313A |
|
برند |
HYDROAS |
|
کشور برند |
ترکیه |
|
نام انگلیسی |
Hyundai S5 Power Take-Off / Side PTO |
|
نوع قطعه |
بغل گیربکس / Power Take-Off |
|
گیربکسهای مرجع |
M1S5، M2S5، M3S5، MO35S5 |
|
خودروهای مرتبط |
Hyundai Mighty، HD65 و برخی HD78؛ بسته به گیربکس |
|
نوع انتقال قدرت |
مکانیکی / Gear Driven |
|
جنس پوسته |
چدن |
|
جنس شفتها |
فولاد |
|
جنس چرخدندهها |
فولاد |
|
محل نصب |
کنار گیربکس / Side-Mounted |
|
نوع خروجی |
UNI، ISO Adapter، فلنجی یا شافتی؛ وابسته به Variant |
|
کاربرد اصلی |
انتقال توان گیربکس به پمپ هیدرولیک |
|
کاربرد خودرویی |
کمپرسی، بالابر و تجهیزات هیدرولیکی |
توضیح فنی: مشخصات متریال و برند بر اساس اطلاعات اعلامشده محصول هستند. گیربکسهای M1S5، M2S5، M3S5 و MO35S5 تنها مراجع بررسی سازگاری محسوب میشوند و تأیید نمیکنند که محصول BG39-9313A روی همه این گیربکسها قابل نصب است.
بغل گیربکس هیوندا S5 چیست؟
بغل گیربکس هیوندا S5 یک مجموعه انتقال قدرت جانبی است که با نصب روی محل مخصوص گیربکس، امکان انتقال بخشی از توان مکانیکی آن را به تجهیزات جانبی خودرو فراهم میکند.
در سیستمهای هیدرولیکی، PTO از طریق مکانیزم چرخدندهای حرکت را دریافت کرده و آن را به خروجی متصل به پمپ هیدرولیک منتقل میکند. پمپ نیز پس از دریافت این حرکت، جریان روغن موردنیاز مدار هیدرولیک را تأمین میکند.
در کامیونتهای کمپرسی، این جریان روغن برای فعالسازی جک بالابر اتاق بار استفاده میشود. در خودروهای دارای تجهیزات دیگر نیز توان خروجی PTO میتواند برای راهاندازی مجموعههای هیدرولیکی مورد استفاده قرار گیرد.
به همین دلیل بغل گیربکس تنها یک قطعه اتصال مکانیکی نیست؛ بلکه نقش مهمی در هماهنگی بین گیربکس و سیستم هیدرولیک خودرو دارد.
سازگاری با خانواده گیربکسهای S5 هیوندای
یکی از مهمترین مسائل هنگام خرید بغل گیربکس هیوندا S5، تشخیص مدل واقعی گیربکس نصبشده روی خودرو است.
در منابع فنی PTO، گیربکسهایی مانند M1S5، M2S5 و M3S5 در یک گروه مرجع معرفی میشوند، در حالی که MO35S5 میتواند مشخصات متفاوتی داشته باشد.
این تفاوت ممکن است در شکل چرخدنده محرک، محل نصب، مکانیزم فرمان و نوع خروجی PTO دیده شود.
برای نمونه، در کاتالوگهای Murat Makina مدل 305VE برای خانواده M1S5/M2S5/M3S5 و مدل 306VE برای MO35S5 معرفی شده است. این دو مدل از نظر ظرفیت گشتاور و توان اعلامی تفاوت دارند.
بنابراین نمیتوان صرفاً با مشاهده عبارت S5 روی گیربکس، یک PTO مشخص را برای تمام نسخهها مناسب دانست.
برای محصول BG39-9313A باید پیش از سفارش، کد گیربکس خودرو با مشخصات واقعی بغل گیربکس HYDROAS تطبیق داده شود.
ساختار چدنی بغل گیربکس هیدروآس
پوسته این بغل گیربکس از چدن ساخته شده است.
در مجموعههای Power Take-Off، پوسته وظیفه نگهداری اجزای داخلی و حفظ موقعیت صحیح شفتها، یاتاقانها و چرخدندهها را بر عهده دارد. درگیری صحیح چرخدندهها به حفظ فاصله و همراستایی اجزای داخلی وابسته است. هرگونه تغییر شکل یا آسیب در محل قرارگیری قطعات میتواند باعث افزایش صدای مکانیکی، لرزش یا سایش دندانهها شود.
ازاینرو هنگام بررسی بغل گیربکس هیوندا S5، سلامت پوسته، محل پیچهای اتصال و سطوح آببندی اهمیت زیادی دارد.
گرید دقیق چدن مورد استفاده در مدل HYDROAS کد BG39-9313A هنوز تأیید نشده است؛ بنابراین نباید نوع آلیاژ یا مشخصات مقاومت مکانیکی آن را بدون دیتاشیت سازنده اعلام کرد.
شفت و چرخدندههای فولادی
شفتها و چرخدندههای این مجموعه از فولاد معرفی شدهاند. چرخدندهها وظیفه انتقال حرکت از گیربکس را بر عهده دارند و شفت خروجی، گشتاور دریافتشده را به پمپ هیدرولیک یا مجموعه واسط منتقل میکند.
این اجزا هنگام کار تحت بار پیچشی و تنشهای ناشی از درگیری دندهها قرار میگیرند؛ بنابراین سلامت دندانهها، شفت و نشیمن یاتاقانها در عملکرد صحیح مجموعه اهمیت دارد.
در یک PTO، سایش نامتقارن دندهها یا لقی شفت میتواند باعث افزایش صدا و کاهش کیفیت انتقال قدرت شود.
نوع فولاد و عملیات حرارتی اجزای داخلی محصول BG39-9313A در منابع عمومی تأیید نشده است؛ بنابراین درج گریدهایی مانند CK45 یا 42CrMo بدون اطلاعات مستقیم سازنده مناسب نیست.
تفاوت فرمان دستی و مکشی در بغل گیربکس S5
در خانواده PTOهای مرتبط با گیربکسهای S5، نمونههای دارای فرمان Mechanical و Vacuum وجود دارند.
در مدل دستی، فعالسازی مکانیزم درگیری بهصورت مکانیکی انجام میشود. در مقابل، مدل مکشی از اختلاف فشار خلأ برای کنترل عملگر درگیری استفاده میکند.
با وجود تفاوت در سیستم فرمان، در هر دو ساختار انتقال توان اصلی بهصورت مکانیکی و از طریق شفتها و چرخدندهها انجام میشود.
برای محصول بغل گیربکس هیوندا S5 برند HYDROAS، نوع فرمان هنوز از روی مدل دقیق تأیید نشده است.
بنابراین هنگام خرید باید مشخص شود خودرو به چه سیستم فرمانی مجهز است و PTO انتخابشده با همان مکانیزم سازگاری دارد.
این موضوع اهمیت زیادی دارد؛ زیرا دو بغل گیربکس با محل نصب مشابه ممکن است از نظر فرمان، اتصالات و ساختار درگیری متفاوت باشند.
نوع خروجی و اتصال به پمپ هیدرولیک
خروجی PTO باید با ورودی پمپ هیدرولیک یا مجموعه انتقال قدرت بعدی سازگار باشد.
در خانواده بغل گیربکسهای هیوندای، خروجیهایی مانند UNI، ISO Adapter، Flange و Shaft در مدلهای مختلف دیده میشوند.
نوع خروجی تعیین میکند پمپ چگونه به مجموعه متصل شود. در سیستم اتصال مستقیم، تطبیق استاندارد فلنج، نوع شفت و آرایش پیچها اهمیت زیادی دارد.
در سیستمهایی که گاردان واسط دارند نیز خروجی PTO باید از نظر نوع اتصال، جهت دوران و ظرفیت انتقال گشتاور با گاردان و پمپ هماهنگ باشد.
برای بغل گیربکس HYDROAS کد BG39-9313A نوع خروجی هنوز تأیید نشده است؛ بنابراین وجود UNI در نمونههای مرجع به معنی UNI بودن قطعی این محصول نیست.
نسبت تبدیل در بغل گیربکس هیوندا S5
یکی از مهمترین مشخصات فنی هنگام انتخاب PTO، Gear Ratio یا نسبت تبدیل است.
این نسبت مشخص میکند سرعت خروجی بغل گیربکس نسبت به ورودی چگونه تغییر میکند.
در سیستم هیدرولیکی، دور پمپ روی دبی روغن تأثیر مستقیم دارد. اگر PTO دور کمتری از مقدار موردنیاز پمپ تأمین کند، ممکن است سرعت عملکرد سیستم هیدرولیک کاهش یابد.
در مقابل، افزایش بیش از حد دور خروجی میتواند باعث کارکرد پمپ خارج از محدوده مجاز و افزایش استهلاک شود.
در بعضی نمونههای مرجع خانواده S5 نسبت تبدیل 1:1 ثبت شده است؛ اما این مقدار مربوط به مدلهای مشخص همان سازندگان است و نباید بدون تطبیق به HYDROAS نسبت داده شود.
برای BG39-9313A نسبت تبدیل باید از دیتاشیت دقیق محصول یا اطلاعات فنی سازنده تعیین شود.
ظرفیت گشتاور و توان خروجی
بغل گیربکس باید توان و گشتاور موردنیاز پمپ هیدرولیک را در شرایط کاری واقعی تأمین کند.
در سیستم کمپرسی، نیاز توان پمپ به فشار کاری، دبی و راندمان آن وابسته است. بنابراین انتخاب PTO صرفاً براساس محل نصب یا نوع فلنج کافی نیست.
اگر بار مکانیکی پمپ از ظرفیت بغل گیربکس بیشتر باشد، احتمال وارد شدن تنش اضافی به شفت، چرخدندهها و یاتاقانها افزایش پیدا میکند.
در منابع مرجع خانواده S5، مدلهایی با گشتاورهای متفاوت معرفی شدهاند. این اختلاف نشان میدهد که نمیتوان یک مقدار ثابت برای تمام بغل گیربکسهای هیوندا S5 در نظر گرفت.
برای مدل HYDROAS موردنظر، حداکثر گشتاور و توان خروجی هنوز بهصورت مستقل تأیید نشدهاند و نباید مقادیر محصولات Gemma، Hidraka یا Murat Makina را به آن منتقل کرد.
کاربرد بغل گیربکس هیوندا S5 در کمپرسی و بالابر
یکی از کاربردهای رایج این خانواده PTO، انتقال توان به پمپ هیدرولیک خودروهای کاربری است.
در کامیونت کمپرسی، PTO حرکت دورانی را به پمپ منتقل میکند و پمپ با تأمین جریان روغن، امکان عملکرد جک هیدرولیک را فراهم میکند.
در خودروهای مجهز به بالابر نیز بغل گیربکس میتواند بخشی از سیستم تأمین توان هیدرولیکی باشد.
با این حال، شرایط کاری هر سیستم متفاوت است. پمپ کمپرسی و پمپ مورد استفاده در بالابر ممکن است از نظر دور، توان موردنیاز، جهت دوران و نوع اتصال با یکدیگر تفاوت داشته باشند.
به همین دلیل باید مدل PTO با مشخصات تجهیزی که قرار است راهاندازی کند هماهنگ باشد.
تفاوت بغل گیربکس S5 با مدل HD65/78 مکشی تکدنده
در بازار ممکن است بغل گیربکس هیوندا S5 و بغل گیربکس هیوندا HD65/78 مکشی تکدنده با عنوانهای مشابه معرفی شوند.
اما این دو عنوان الزاماً نشاندهنده یک محصول یکسان نیستند.
عنوان S5 به خانواده گیربکس اشاره دارد، در حالی که عبارت «مکشی تکدنده» علاوه بر خودرو، نوع فرمان و ویژگی ساختاری PTO را نیز مشخص میکند.
بنابراین یک بغل گیربکس S5 ممکن است از نظر فرمان یا ساختار خروجی با نمونه مکشی تکدنده تفاوت داشته باشد.
در نتیجه برای جایگزینی این محصولات، باید کد گیربکس، مکانیزم فرمان، نوع دنده و اتصال خروجی بررسی شوند و صرف شباهت نام یا ظاهر کافی نیست.
نصب صحیح بغل گیربکس هیوندا S5
نصب صحیح PTO باید براساس مشخصات گیربکس و دستورالعمل سازنده انجام شود.
در زمان نصب، سطح اتصال بغل گیربکس به گیربکس خودرو باید سالم و تمیز باشد. همچنین آرایش پیچها، وضعیت آببندی و درگیری چرخدندهها باید با طراحی مجموعه هماهنگ باشند.
اگر PTO از نظر فرم دنده یا محل نصب با گیربکس سازگار نباشد، امکان ایجاد صدای غیرعادی، سایش و آسیب مکانیکی وجود دارد.
نوع روانکاری نیز اهمیت زیادی دارد. بعضی PTOها از روغن گیربکس استفاده میکنند، در حالی که در طراحیهای دیگر ممکن است الزامات متفاوتی وجود داشته باشد.
برای مدل BG39-9313A نوع دقیق روانکاری و ظرفیت روغن هنوز مشخص نشده و باید مطابق اطلاعات اختصاصی سازنده تأیید شود.
نشانههای خرابی بغل گیربکس هیوندا
صدای غیرعادی هنگام فعال شدن PTO، لرزش، انتقال ناقص توان یا عملکرد نامناسب سیستم هیدرولیک میتواند نشاندهنده وجود ایراد در مجموعه باشد.
این مشکلات ممکن است از سایش چرخدندهها، خرابی شفت، لقی یاتاقانها، ایراد فرمان یا نصب نامناسب ناشی شوند.
در بعضی شرایط نیز مشکل از خود پمپ هیدرولیک یا مجموعه اتصال است و نباید بدون عیبیابی، بغل گیربکس را عامل قطعی خرابی دانست.
در صورت مشاهده صدای مکانیکی شدید یا درگیری ناقص، مجموعه باید پیش از ادامه فعالیت تحت بار بررسی شود.
نکات مهم هنگام خرید بغل گیربکس هیوندا S5
هنگام خرید بغل گیربکس هیوندا S5 برند HYDROAS، اولین مرحله مشخص کردن کد واقعی گیربکس است. پس از آن باید نوع فرمان، سمت نصب، نوع خروجی و مشخصات پمپ هیدرولیک با PTO موردنظر مقایسه شوند.
اگر قطعه برای جایگزینی بغل گیربکس قبلی خریداری میشود، بررسی کد فنی و فرم اتصال نمونه قدیمی میتواند احتمال انتخاب اشتباه را کاهش دهد.
همچنین برای خودروهایی که سیستم هیدرولیک آنها تغییر کرده یا پمپ جدیدی روی آنها نصب شده است، ظرفیت گشتاور و نسبت تبدیل PTO باید مجدداً بررسی شود.
کد BG39-9313A شناسه داخلی این محصول در شهر قطعات است و نباید بهعنوان Part Number رسمی کارخانه HYDROAS معرفی شود.
