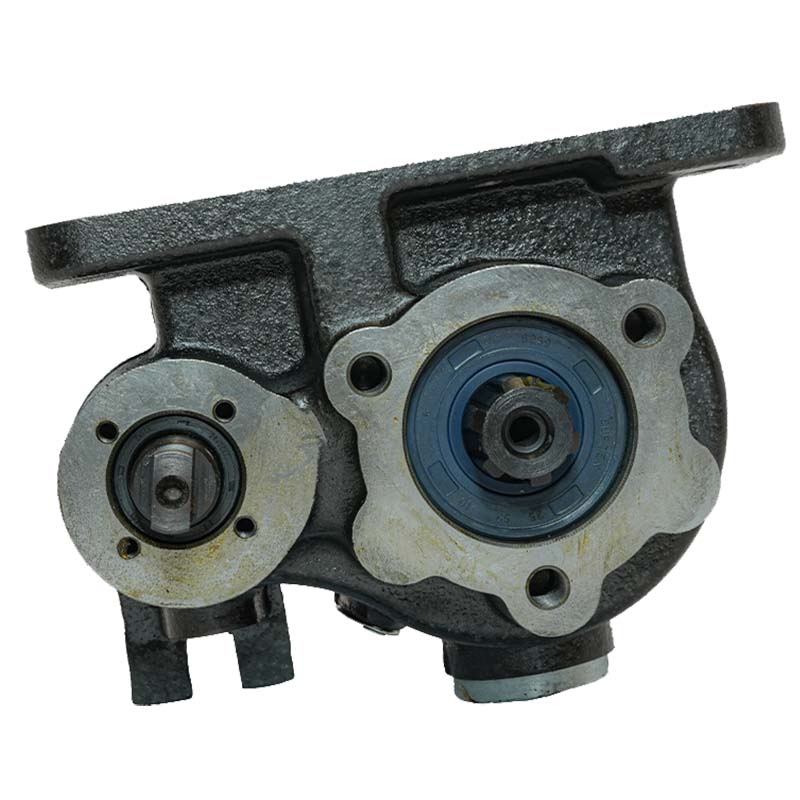

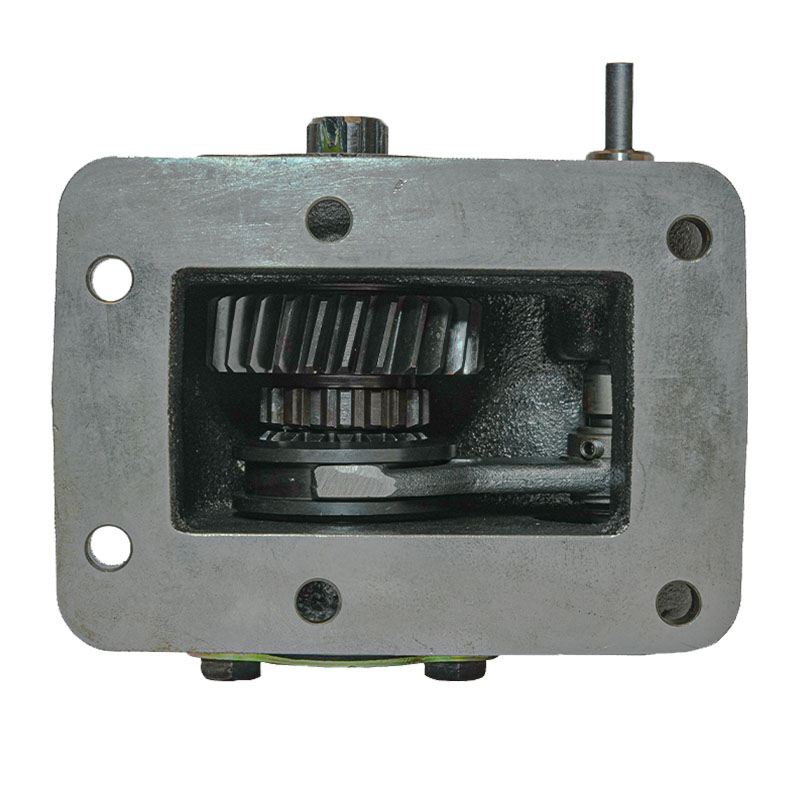

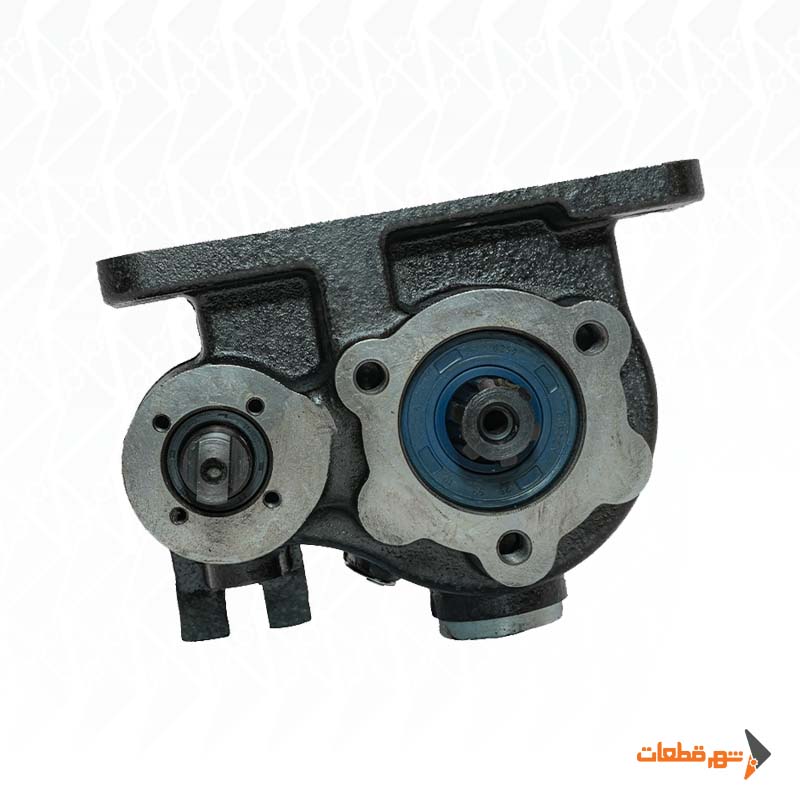

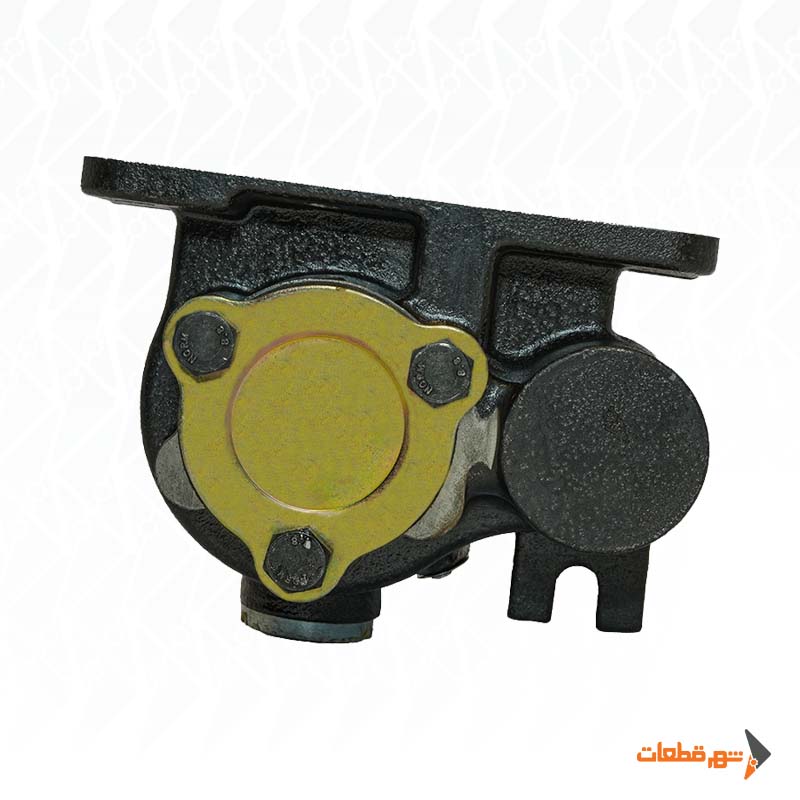

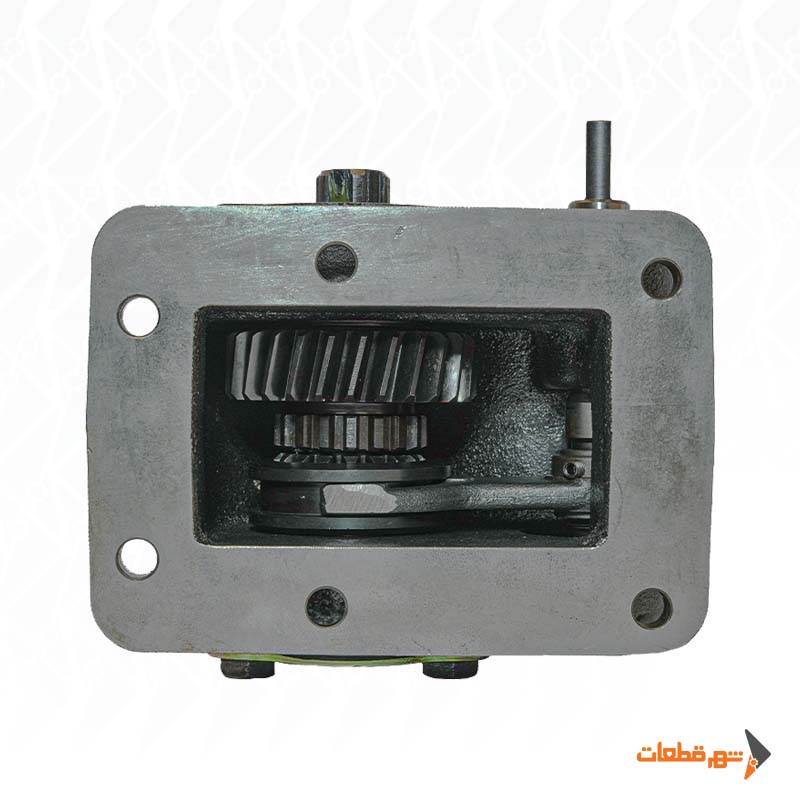

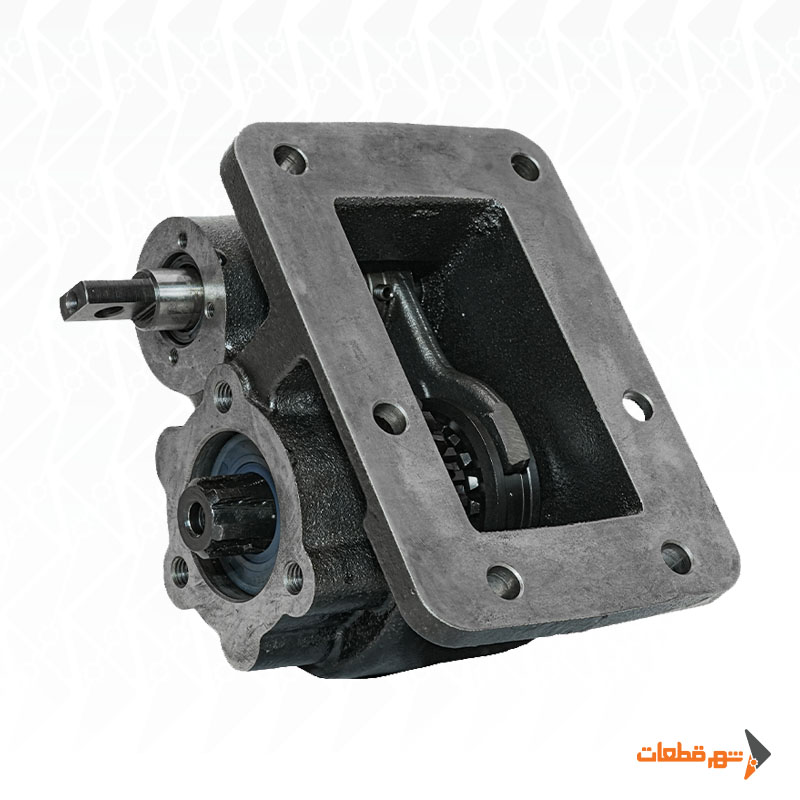

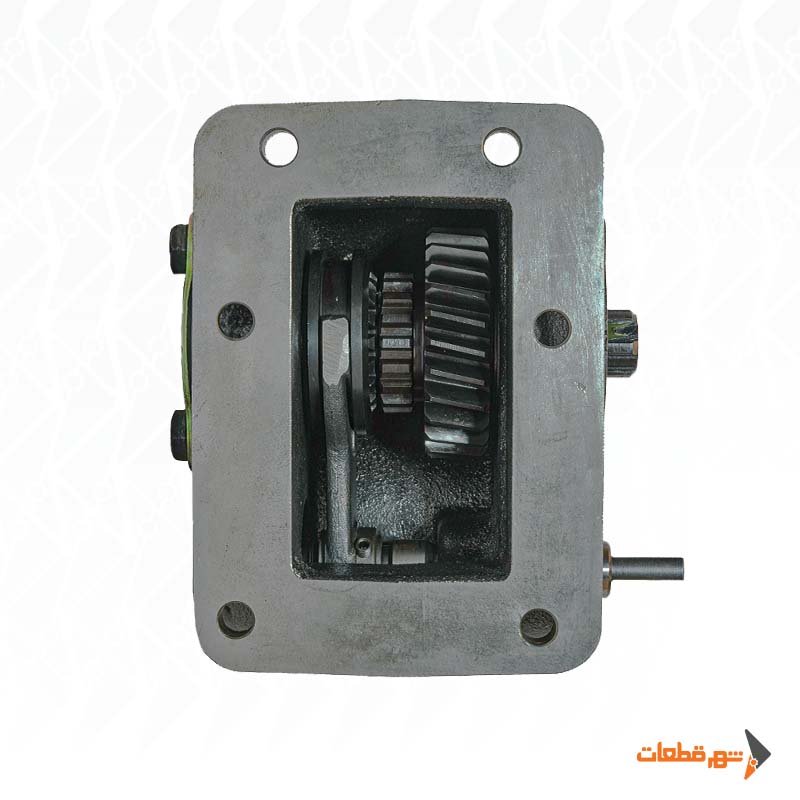

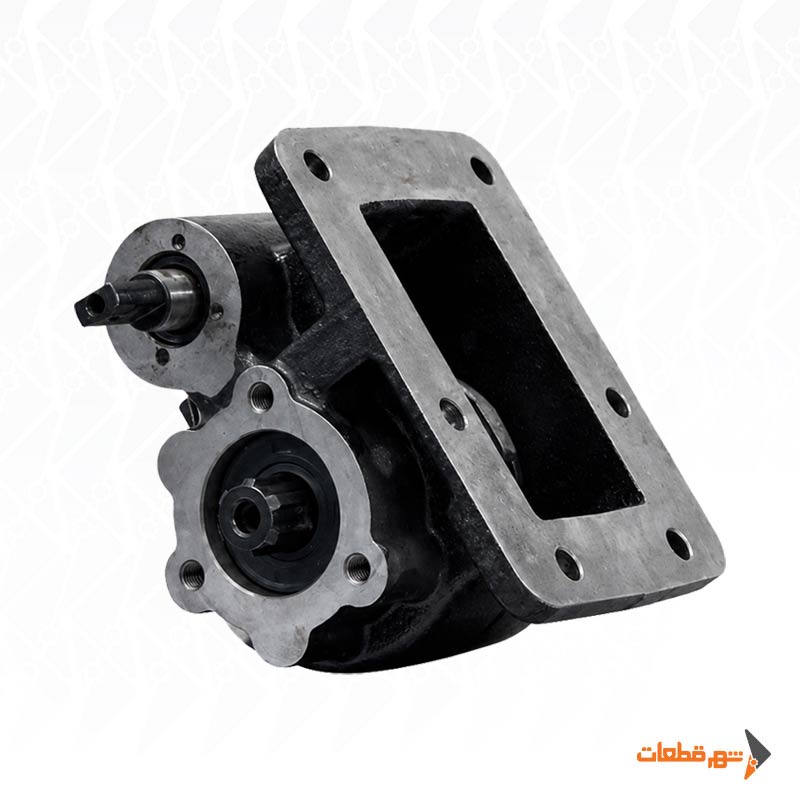

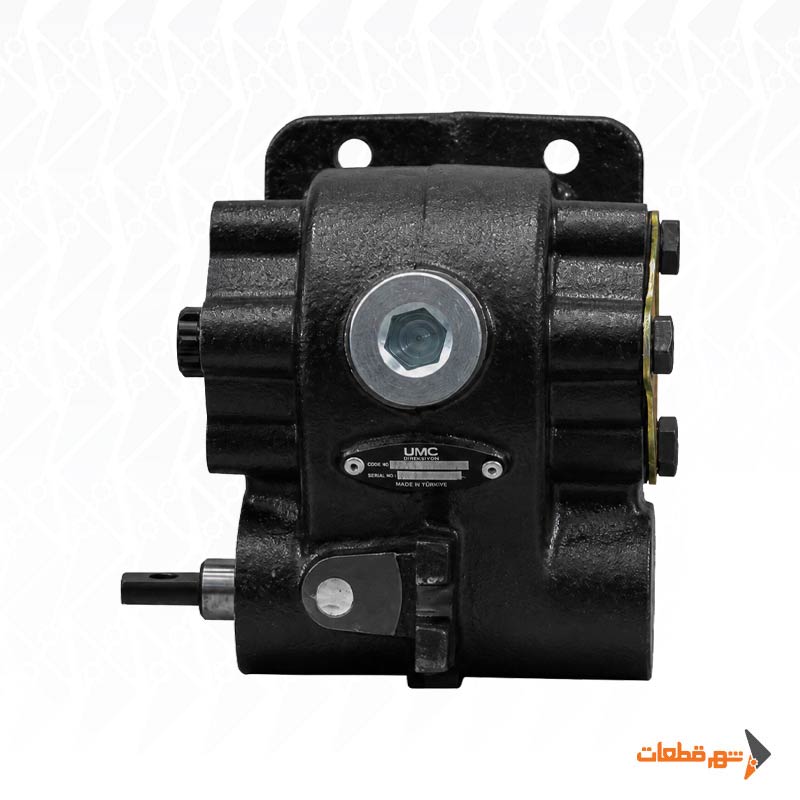

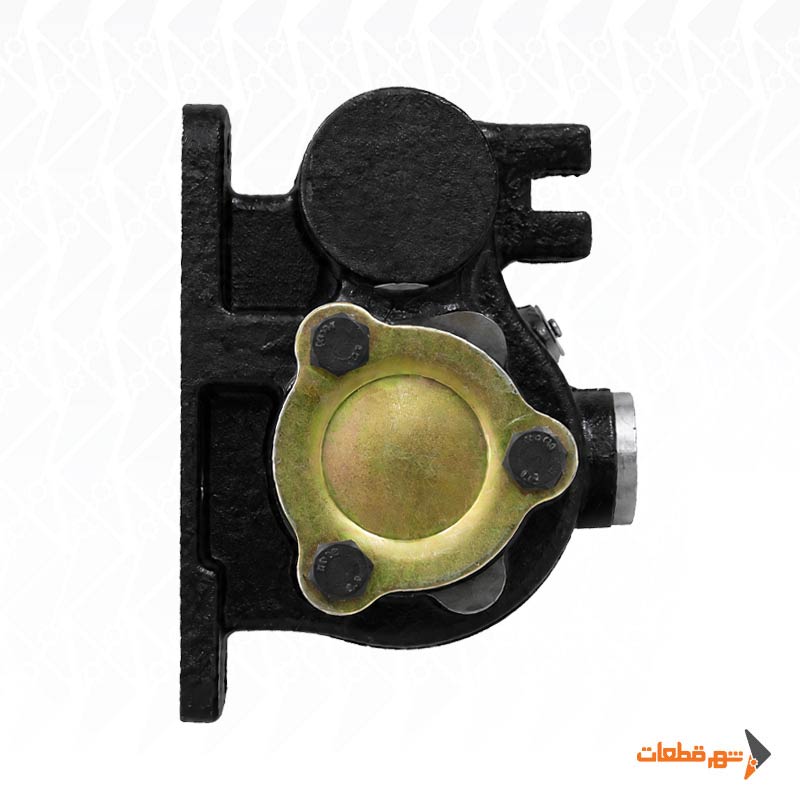

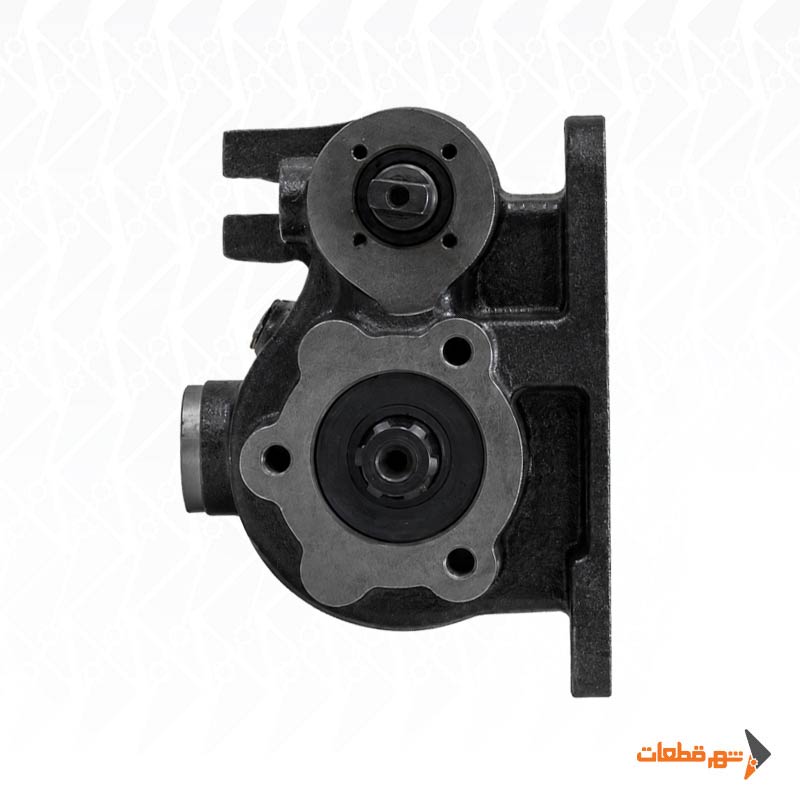

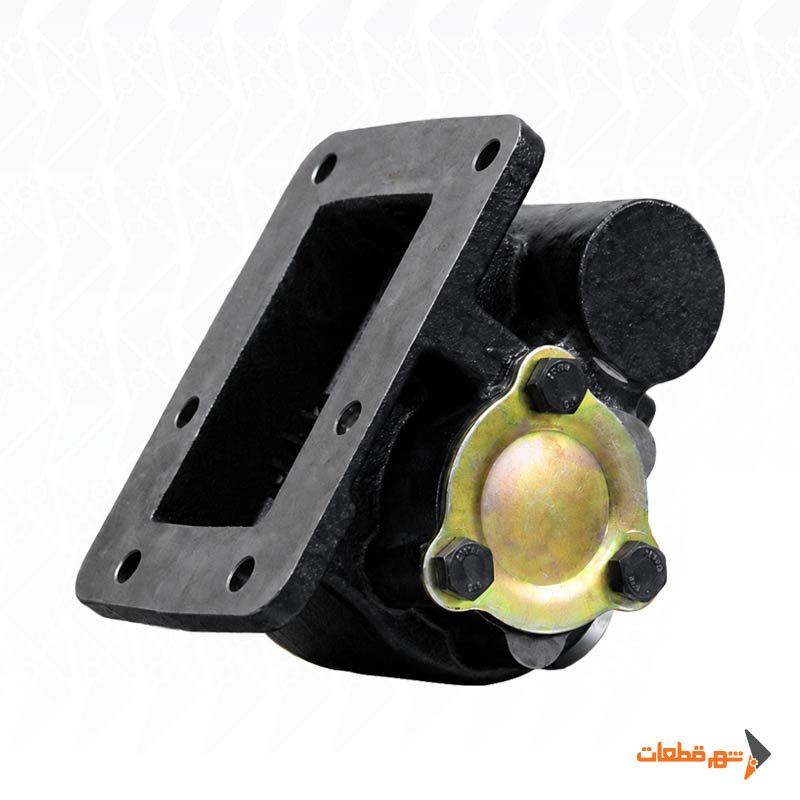

بغل گیربکس هیوندای HD65 دستی برند UMC ترکیه یکی از قطعات سیستم انتقال قدرت کامیونت هیوندای HD65 است که برای دریافت توان مکانیکی از گیربکس و انتقال آن به تجهیزات جانبی مانند پمپ هیدرولیک مورد استفاده قرار میگیرد. این مجموعه در گروه Power Take-Off یا PTO قرار دارد و با عنوان فرمان دستی (Mechanical Control) معرفی میشود.
این محصول دارای پوسته چدنی و شفتها و چرخدندههای فولادی بر اساس اطلاعات اعلامشده کالا است. پوسته چدنی وظیفه نگهداری اجزای داخلی را برعهده دارد و شفتها و چرخدندهها، حرکت دورانی و گشتاور را به خروجی مجموعه منتقل میکنند.
بغل گیربکس هیوندا HD65 دستی با کد BG57-9313 در فهرست محصولات شهر قطعات عرضه میشود. این محصول برای بررسی سازگاری با سیستم انتقال قدرت کامیونت HD65 معرفی شده است؛ اما انتخاب آن باید بر اساس کد دقیق گیربکس، نوع فرمان، محل نصب و مشخصات اتصال پمپ انجام شود.
هنگام خرید بغل گیربکس هیوندا HD65 دستی، تنها مدل خودرو برای تشخیص قطعه مناسب کافی نیست. برخی نسخههای HD65 از گیربکسهای متفاوتی استفاده میکنند و ممکن است از نظر محل نصب PTO و طراحی مکانیزم درگیری با یکدیگر تفاوت داشته باشند.
مشخصات فنی بغل گیربکس هیوندا HD65 دستی
|
مشخصه فنی |
مقدار / توضیح |
|
نام محصول |
بغل گیربکس هیوندای HD65 دستی |
|
کد محصول شهر قطعات |
BG57-9313 |
|
برند اعلامی |
UMC |
|
کشور برند اعلامی |
ترکیه |
|
نام انگلیسی |
Hyundai HD65 Manual Power Take-Off / PTO |
|
نوع قطعه |
بغل گیربکس / Power Take-Off |
|
خودرو مرتبط |
Hyundai HD65 |
|
خانواده خودرویی مرجع |
Hyundai Mighty |
|
گیربکسهای مرجع |
Mitsubishi M1S5، M2S5 و M3S5 |
|
سایر گیربکسهای مشاهدهشده در خانواده HD65 |
M035S5 و T60S5؛ نیازمند بررسی مستقل |
|
نوع انتقال قدرت |
مکانیکی / Gear Driven در خانواده مرجع |
|
نوع فرمان اعلامی |
دستی / Mechanical Control |
|
محل نصب |
کنار گیربکس / Side-Mounted در خانواده مرجع |
|
جنس پوسته |
چدن |
|
جنس شفتها |
فولاد |
|
جنس چرخدندهها |
فولاد |
|
کاربرد اصلی |
انتقال توان گیربکس به پمپ هیدرولیک |
|
کاربردهای متداول |
کمپرسی، بالابر و تجهیزات هیدرولیکی |
توضیح فنی: مشخصات برند، کشور اعلامی، متریال و نوع فرمان بر اساس اطلاعات کالا ثبت شدهاند. اعداد عملکردی و سازگاری دقیق گیربکس هنوز از دیتاشیت اختصاصی UMC تأیید نشدهاند. کد BG57-9313 شناسه داخلی شهر قطعات است و نباید بهعنوان Part Number رسمی کارخانه معرفی شود.
بغل گیربکس هیوندا HD65 دستی چیست؟
بغل گیربکس هیوندای HD65 یک مجموعه برداشت توان است که برای استفاده از توان مکانیکی گیربکس در راهاندازی تجهیزات جانبی خودرو به کار میرود.
در کامیونتهای کاربری، پمپ هیدرولیک برای تأمین جریان روغن سیستم به حرکت دورانی نیاز دارد. PTO این حرکت را از گیربکس دریافت میکند و از طریق مجموعه چرخدندهها و شفت خروجی به پمپ یا اتصال واسط منتقل میکند.
در سیستم کمپرسی، روغن خروجی پمپ وارد مدار هیدرولیک میشود و امکان عملکرد جک را فراهم میکند.
تفاوت اصلی این محصول با نمونههایی که دارای فرمان مکشی یا بادی هستند، در روش اعلامشده کنترل مکانیزم درگیری PTO است.
بااینحال، دستی بودن بغل گیربکس به معنی دستی بودن پمپ هیدرولیک نیست. پمپ همچنان برای کارکرد به توان مکانیکی مناسب نیاز دارد و فرمان دستی فقط روش فعالسازی مجموعه PTO را توصیف میکند.
عملکرد فرمان دستی در بغل گیربکس UMC
یکی از ویژگیهای مهم بغل گیربکس هیوندا HD65 دستی، استفاده از Mechanical Control در معرفی محصول است.
در PTOهای دارای فرمان دستی، فعالسازی مکانیزم درگیری از طریق یک مسیر کنترلی مکانیکی انجام میشود. این مسیر بسته به طراحی مجموعه ممکن است اهرمی یا کابلی باشد.
هنگامی که PTO مطابق شرایط مجاز فعال شود، چرخدندههای مربوط در وضعیت انتقال توان قرار میگیرند و حرکت دورانی به خروجی مجموعه منتقل میشود.
در این ساختار باید میان دو موضوع تفاوت قائل شد: فرمان دستی وظیفه کنترل درگیری را دارد، اما انتقال توان اصلی از طریق اجزای مکانیکی مجموعه انجام میشود.
برای محصول UMC کد BG57-9313، نوع دقیق مکانیزم دستی هنوز مشخص نشده است. بنابراین پیش از نصب باید نحوه اتصال فرمان و سازگاری آن با سیستم موجود روی خودرو بررسی شود.
تفاوت بغل گیربکس HD65 دستی با مدل مکشی
در خانواده PTOهای هیوندای، نمونههایی با فرمان دستی و مکشی وجود دارند. این دو نوع از نظر روش فعالسازی مکانیزم درگیری تفاوت دارند.
در مدل دستی، فرمان از طریق اجزای مکانیکی منتقل میشود. در مقابل، نوع مکشی از اختلاف فشار خلأ برای کنترل عملگر درگیری استفاده میکند.
این تفاوت میتواند بر نحوه نصب، مسیر فرمان و تجهیزات کنترلی موردنیاز اثر بگذارد.
اما نوع فرمان بهتنهایی مشخص نمیکند که یک PTO دارای گشتاور بیشتر، نسبت تبدیل متفاوت یا خروجی خاصی است. این ویژگیها به طراحی مدل دقیق وابسته هستند.
هنگام تعویض بغل گیربکس HD65، باید مشخص شود قطعه قبلی دستی بوده یا مکشی و آیا مجموعه جدید با مدار فرمان موجود سازگار است.
نمونه دستی و مکشی را نباید تنها به دلیل یکسان بودن مدل خودرو، قابل جایگزینی مستقیم دانست.
سازگاری با گیربکسهای M1S5، M2S5 و M3S5
یکی از مهمترین مراحل انتخاب بغل گیربکس هیوندای HD65، شناسایی مدل واقعی گیربکس خودرو است.
در کاتالوگهای فنی Hidraka و Gemma، مجموعههایی برای خانواده گیربکسهای M1S5، M2S5 و M3S5 معرفی شدهاند. این گیربکسها در بررسی PTOهای مرتبط با کامیونتهای هیوندای اهمیت دارند.
بااینحال، وجود نام HD65 در فهرست خودروهای مرجع به معنی استفاده از یک گیربکس ثابت در تمام نسخهها نیست.
در بعضی نمونههای خانواده HD65، گیربکسهایی مانند M035S5 یا T60S5 نیز مطرح هستند که باید جداگانه بررسی شوند.
به همین دلیل نمیتوان بغل گیربکس UMC کد BG57-9313 را بدون اطلاعات بیشتر برای تمام نسخههای HD65 مناسب اعلام کرد.
برای انتخاب دقیق، کد گیربکس باید با مدل بغل گیربکس و محل اتصال واقعی آن تطبیق داده شود.
مقایسه مشخصات مرجع گیربکسهای HD65 دستی
برای شناخت بهتر خانواده فنی این محصول، دو نمونه PTO دستی مستند از تولیدکنندگان دیگر قابل بررسی هستند.
|
مشخصه |
Hidraka Mechanical UNI |
Gemma Mechanical UNI |
|
کد کارخانه |
H071018 |
51210512M0 |
|
گیربکسهای مرجع |
M1S5، M2S5، M3S5 |
M1S5، M2S5، M3S5 |
|
نوع فرمان |
دستی |
دستی |
|
گشتاور اعلامی |
178.5 Nm |
178.5 Nm |
|
توان اعلامی |
7 kW |
7 kW |
|
دور مرجع |
300 RPM |
375 RPM |
|
نسبت تبدیل درجشده |
1:1 |
1:1 |
|
خروجی نمونه |
UNI سهسوراخ |
UNI |
|
وزن |
8.5 kg |
تأیید نشده |
این جدول مشخصات مرجع خانواده است، نه دیتاشیت UMC.
با وجود شباهت مدل گیربکس و نوع فرمان، در دور مرجع اعلامشده دو محصول تفاوت وجود دارد. این موضوع نشان میدهد انتخاب PTO نباید صرفاً بر اساس نام خودرو یا نوع فرمان انجام شود.
گشتاور، توان، دور خروجی و نسبت تبدیل محصول BG57-9313 همچنان نیازمند تأیید اختصاصی هستند.
ساختار چدنی بغل گیربکس هیوندای HD65
پوسته بغل گیربکس HD65 دستی UMC طبق اطلاعات محصول از چدن ساخته شده است.
در مجموعههای برداشت توان، پوسته وظیفه نگهداری شفتها، چرخدندهها، یاتاقانها و سایر اجزای مکانیکی را برعهده دارد.
حفظ موقعیت صحیح این قطعات برای درگیری مناسب دندانهها و عملکرد مکانیکی مجموعه اهمیت دارد.
در هنگام نصب، سلامت پوسته، سطوح اتصال و محل پیچها باید بررسی شود. وجود آسیب در این قسمتها میتواند باعث نصب نامناسب یا ایجاد تنش مکانیکی اضافی شود.
گرید دقیق چدن محصول BG57-9313 هنوز تأیید نشده است؛ بنابراین نمیتوان بدون دیتاشیت تولیدکننده، مقاومت مکانیکی یا ترکیب آلیاژی مشخصی برای آن اعلام کرد.
شفتها و چرخدندههای فولادی
شفتها و چرخدندههای این بغل گیربکس از فولاد معرفی شدهاند.
این قطعات در مسیر انتقال گشتاور و حرکت دورانی قرار دارند. چرخدندهها حرکت را میان اجزای داخلی منتقل میکنند و شفت خروجی توان را به پمپ یا مجموعه واسط میرساند.
در زمان فعالیت، شفتها تحت بار پیچشی و چرخدندهها تحت تنش ناشی از درگیری دندانهها قرار میگیرند.
به همین دلیل، طراحی مناسب، کیفیت ساخت، روانکاری و تناسب بار پمپ با ظرفیت PTO اهمیت زیادی دارند.
برای مدل UMC موردنظر، گرید فولاد، عملیات حرارتی و سختی اجزای داخلی هنوز مشخص نشدهاند. ازاینرو نباید تنها بر اساس جنس فولادی قطعات، گشتاور مجاز مجموعه را تعیین کرد.
نوع خروجی و اتصال به پمپ هیدرولیک
یکی از مهمترین موضوعات در خرید بغل گیربکس هیوندا HD65 دستی، نوع خروجی آن است.
در خانواده PTOهای مرتبط با این خودرو، خروجیهایی مانند UNI، ISO Adapter، فلنجی و شافتی وجود دارند.
هر نوع خروجی برای آرایش مشخصی از اتصال به پمپ یا تجهیزات جانبی طراحی میشود.
اگر پمپ مستقیماً به PTO متصل شود، استاندارد فلنج، مشخصات شفت و موقعیت پیچهای اتصال باید با یکدیگر سازگار باشند.
در صورت استفاده از گاردان یا مجموعه واسط نیز باید نوع فلنج، جهت دوران و ظرفیت انتقال گشتاور بررسی شوند.
برای محصول BG57-9313 هنوز نوع خروجی اختصاصی UMC و تعداد خار شفت تأیید نشده است.
بنابراین نمیتوان صرفاً به دلیل وجود خروجی UNI در نمونههای مرجع، این استاندارد را برای محصول UMC قطعی دانست.
جهت دوران بغل گیربکس و انتخاب پمپ
جهت دوران از مشخصات مهم هنگام اتصال PTO به پمپ هیدرولیک است.
پمپهای هیدرولیک دورانی ممکن است برای حرکت راستگرد، چپگرد یا در بعضی مدلها دوطرفه طراحی شده باشند.
اگر جهت خروجی بغل گیربکس با جهت مجاز پمپ مطابقت نداشته باشد، امکان عملکرد نادرست و آسیب به تجهیزات وجود دارد.
در نمونه مرجع Hidraka مربوط به خانواده M1S5 تا M3S5، جهت دوران خروجی راستگرد اعلام شده است. بااینحال، این داده جهت دوران محصول UMC را تأیید نمیکند.
همچنین هنگام تعیین راستگرد یا چپگرد بودن باید سمت مشاهده مشخص شود.
برای انتخاب پمپ مناسب، جهت دوران خروجی BG57-9313 باید با اطلاعات اختصاصی همین مدل تأیید شود.
نسبت تبدیل و تأثیر آن بر عملکرد پمپ
Gear Ratio یا نسبت تبدیل نشان میدهد که سرعت خروجی PTO چه رابطهای با سرعت ورودی آن دارد.
این مشخصه در سیستمهای هیدرولیکی اهمیت دارد؛ زیرا دور پمپ بر دبی روغن تأثیر میگذارد.
اگر دور خروجی کمتر از مقدار موردنیاز پمپ باشد، ممکن است سرعت عملکرد جک یا تجهیزات هیدرولیکی کاهش یابد.
در مقابل، فعالیت پمپ در دور بالاتر از محدوده مجاز میتواند باعث افزایش استهلاک یا آسیب شود.
در نمونههای مرجع HD65 دستی، نسبت 1:1 گزارش شده است؛ اما این مقدار به محصولات مشخص Hidraka و Gemma تعلق دارد.
برای بغل گیربکس UMC کد BG57-9313 نسبت تبدیل هنوز تأیید نشده است.
به همین دلیل، محاسبه دور خروجی و انتخاب نهایی پمپ باید پس از مشخص شدن نسبت واقعی مجموعه انجام شود.
ظرفیت گشتاور و توان خروجی
برای انتخاب بغل گیربکس مناسب، علاوه بر سازگاری نصب باید ظرفیت انتقال گشتاور و توان نیز بررسی شود.
در سیستم هیدرولیک کمپرسی، پمپ برای تأمین جریان روغن تحت فشار به توان مکانیکی نیاز دارد.
مقدار گشتاور موردنیاز پمپ به حجم جابهجایی، فشار کاری و راندمان آن وابسته است.
اگر نیاز گشتاور پمپ از ظرفیت مجاز PTO بیشتر باشد، احتمال وارد شدن بار اضافی به چرخدندهها، شفتها و یاتاقانها افزایش مییابد.
در منابع مرجع خانواده HD65 دستی، گشتاور 178.5 نیوتنمتر گزارش شده است؛ اما این مقدار نباید بدون تطبیق به محصول UMC نسبت داده شود.
برای BG57-9313 گشتاور مجاز، توان خروجی و حداکثر دور مجاز هنوز تأیید نشدهاند.
کاربرد بغل گیربکس HD65 در سیستم کمپرسی
در کامیونتهای کمپرسی، PTO میتواند بخشی از سیستم تأمین توان پمپ هیدرولیک باشد.
پس از فعالسازی صحیح مجموعه، حرکت دورانی گیربکس از طریق PTO به پمپ منتقل میشود.
پمپ نیز روغن موردنیاز مدار هیدرولیک را تأمین میکند تا جک بتواند مطابق شرایط طراحی سیستم فعالیت کند.
در چنین کاربردی، نوع پمپ، فشار کاری، دبی موردنیاز و ظرفیت انتقال توان اهمیت دارند.
همچنین در کاربریهای دیگری مانند بالابر ممکن است از مجموعه برداشت توان استفاده شود؛ اما شرایط کاری و نیاز هیدرولیکی هر سیستم متفاوت است.
بنابراین مناسب بودن بغل گیربکس UMC برای یک کاربری مشخص باید با توجه به مشخصات واقعی گیربکس، PTO و پمپ تعیین شود.
نصب صحیح بغل گیربکس هیوندای HD65 دستی
در زمان نصب، ابتدا باید مدل گیربکس و محل تعریفشده برای اتصال PTO بررسی شود.
سطوح اتصال، محل پیچها و وضعیت آببندی نیز باید سالم باشند.
در مدل دستی، مکانیزم فرمان اهمیت ویژهای دارد. مسیر اهرم یا کابل، در صورت وجود، باید مطابق طراحی مجموعه نصب شود تا فعالسازی و غیرفعالسازی بهدرستی انجام گیرد.
درگیری ناقص PTO ممکن است باعث ایجاد صدای غیرعادی یا آسیب مکانیکی شود.
روانکاری نیز باید مطابق دستورالعمل مدل دقیق انجام شود. برای BG57-9313 نوع روغنکاری و ظرفیت روغن هنوز تأیید نشدهاند.
پس از نصب، عملکرد فرمان، انتقال توان، نشتی احتمالی و وجود صدا یا لرزش غیرعادی باید مطابق دستورالعمل فنی بررسی شوند.
علائم احتمالی خرابی بغل گیربکس دستی
اختلال در فعالسازی PTO، صدای غیرعادی هنگام درگیری یا انتقال ناقص توان میتواند نشاندهنده وجود مشکل در مجموعه باشد. در مدلهای دارای فرمان دستی، ایراد در مسیر فرمان، تنظیم نامناسب مکانیزم یا آسیب اجزای کنترل میتواند بر عملکرد مجموعه اثر بگذارد.
همچنین سایش چرخدندهها، لقی شفت یا خرابی یاتاقانها ممکن است باعث افزایش صدا و لرزش شود. بااینحال، کاهش عملکرد سیستم هیدرولیک همیشه به معنی خرابی PTO نیست. مشکلات پمپ، مدار روغن یا تجهیزات کنترل نیز ممکن است علائم مشابهی ایجاد کنند. به همین دلیل، پیش از تعویض قطعه باید مجموعه انتقال قدرت و مدار هیدرولیک بهصورت کامل بررسی شوند.
نکات مهم هنگام خرید بغل گیربکس هیوندا HD65 دستی
برای خرید صحیح این محصول، اولین مرحله شناسایی مدل دقیق گیربکس خودرو است.
پس از آن، نوع فرمان دستی، سمت نصب، نوع خروجی و مشخصات اتصال پمپ باید بررسی شوند.
اگر بغل گیربکس برای جایگزینی نمونه قبلی خریداری میشود، مقایسه شکل پوسته، محل پیچها و خروجی قطعه قدیمی با محصول جدید اهمیت زیادی دارد.
همچنین در صورتی که پمپ هیدرولیک خودرو تغییر کرده باشد، باید نیاز گشتاور و دور آن با ظرفیت واقعی PTO تطبیق داده شود.
بغل گیربکس هیوندای HD65 دستی برند UMC با کد BG57-9313 در فهرست محصولات شهر قطعات معرفی شده است.
برای استعلام سازگاری میتوان کد گیربکس، تصویر بغل گیربکس قبلی و مشخصات پمپ هیدرولیک را ارائه کرد.
سوالات متداول درباره بغل گیربکس HD65 دستی
آیا این بغل گیربکس برای تمام هیوندایهای HD65 مناسب است؟
خیر، سازگاری قطعی با تمام نسخهها تأیید نشده است. مدل دقیق گیربکس و مشخصات اتصال باید بررسی شوند.
آیا مدل دستی را میتوان جایگزین مدل مکشی کرد؟
جایگزینی مستقیم بدون بررسی مکانیزم فرمان، اتصال و سازگاری گیربکس تأیید نمیشود.
آیا نسبت تبدیل این بغل گیربکس 1:1 است؟
این نسبت در بعضی مدلهای مرجع Hidraka و Gemma وجود دارد، اما برای محصول UMC کد BG57-9313 هنوز تأیید نشده است.
چه اطلاعاتی برای انتخاب پمپ هیدرولیک لازم است؟
نوع خروجی PTO، استاندارد اتصال، جهت دوران، دور خروجی و ظرفیت انتقال گشتاور باید با مشخصات پمپ هماهنگ باشند.
