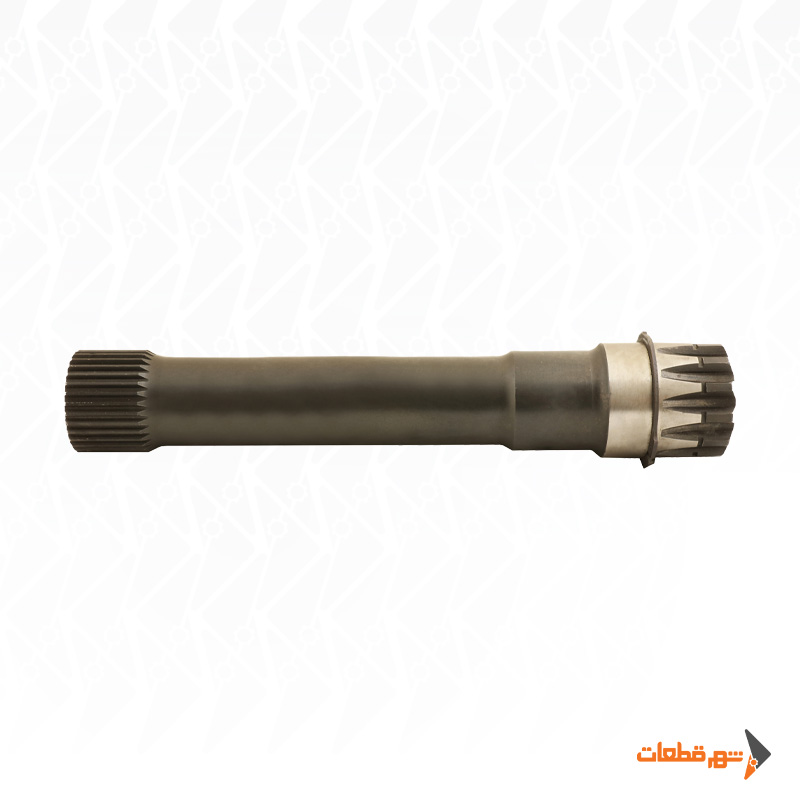

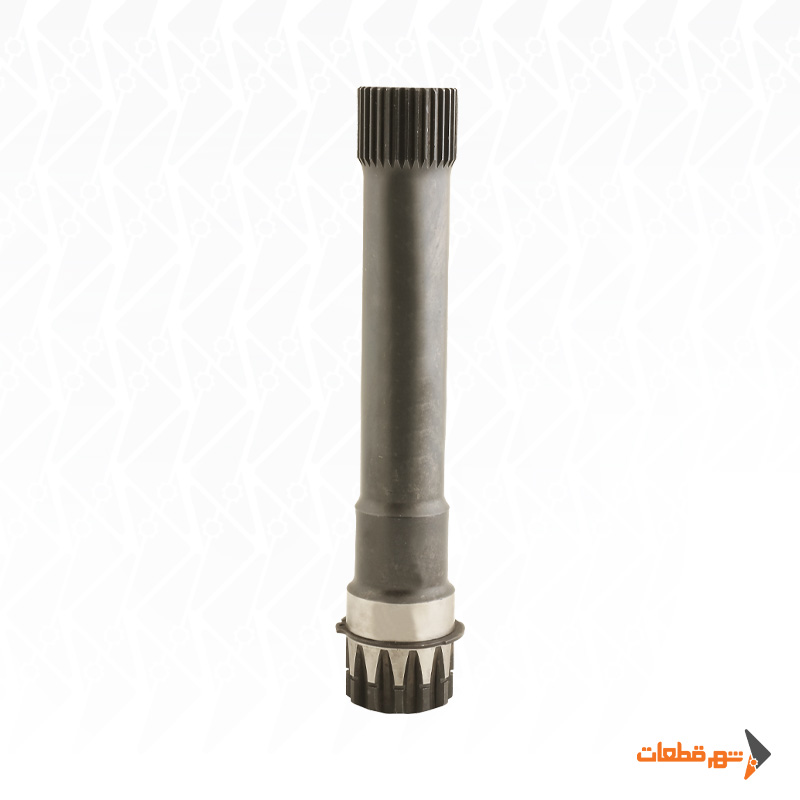

شافت PTO ولوو FH کله بنزی برند HAR یک قطعه فولادی در مجموعه انتقال قدرت Power Take-Off خودروهای سنگین Volvo FH است. وظیفه این شافت، انتقال حرکت دورانی و گشتاور از مجموعه PTO به خروجی مکانیکی و سپس پمپ، گاردان یا تجهیز جانبی متصل به سیستم است.

محصول SH10-6251A ساخت ایران بوده و از شافت اصلی فولادی و بخش انتهایی برنزی تشکیل شده است. وجود کله بنزی یکی از مشخصه‌های ظاهری و فنی این Variant محسوب می‌شود و می‌تواند در تشخیص آن از بعضی شافت‌های PTO مشابه ولوو کمک کند.

با این حال، هنگام خرید شافت PTO ولوو FH کله بنزی، فقط مدل خودرو یا ظاهر قطعه نباید مبنای انتخاب باشد. خانواده Volvo FH با گیربکس‌ها و PTOهای متنوع عرضه شده و نوع شافت، فرم درگیری، قطر، طول و تعداد خار می‌تواند بین Variantها تفاوت داشته باشد.

مشخصات فنی شافت PTO ولوو FH کله بنزی

شافت PTO کله بنزی ولوو FH چه کاری انجام می‌دهد؟

در خودروهای Volvo FH، سیستم PTO بخشی از توان مکانیکی گیربکس را برای راه‌اندازی تجهیزات جانبی در اختیار قرار می‌دهد. شافت PTO یکی از اجزایی است که این توان را در داخل یا خروجی مجموعه منتقل می‌کند.

بسته به کاربری خودرو، توان PTO می‌تواند برای پمپ هیدرولیک، تجهیزات کمپرسی، گاردان، پمپ آتش‌نشانی یا سایر تجهیزات نصب‌شده روی شاسی استفاده شود.

بنابراین شافت SH10-6251A باید از نظر ابعاد و فرم اتصال دقیقاً با PTO نصب‌شده روی خودرو هماهنگ باشد.

ساختار فولادی شافت

بخش اصلی این شافت از فولاد ساخته شده است. شافت در هنگام کار مستقیماً در معرض نیروی پیچشی قرار دارد و باید بتواند Torque ایجادشده در مجموعه PTO را بدون تغییر شکل دائمی منتقل کند. سلامت محل‌های درگیری، Spline، Keyway و سطوح ماشین‌کاری‌شده اهمیت زیادی دارد. سایش این قسمت‌ها می‌تواند باعث ایجاد لقی، ضربه و انتقال نامنظم نیرو شود.

گرید دقیق فولاد SH10-6251A از منبع موجود تأیید نشده است؛ بنابراین بهتر است عباراتی مانند CK45 یا 42CrMo بدون دیتاشیت سازنده برای این محصول ثبت نشوند.

نقش کله بنزی در تشخیص Variant

یکی از ویژگی‌های مهم این محصول، کله یا بخش انتهایی برنزی آن است. برای مشخصات فنی، متریال بهتر است به‌صورت مجزا ثبت شود:

جنس شافت اصلی: فولاد
جنس کله / بخش انتهایی: برنز

این روش دقیق‌تر از ثبت عبارت عمومی «فولاد و برنز» است. نوع دقیق آلیاژ برنز در اطلاعات فعلی مشخص نشده است؛ بنابراین عبارت‌هایی مثل Phosphor Bronze یا Gunmetal نباید بدون تأیید مستقیم برای SH10-6251A استفاده شوند.

چرا تعداد خار را قطعی نکرده‌ایم؟

برخلاف Variantهای ۱۲ خار یا ۱۶ خار که تعداد خار آن‌ها مشخص است، در اطلاعات این محصول تعداد خار اعلام نشده است. خانواده Volvo FH با PTOهای مختلف عرضه می‌شود و خروجی بعضی Variantها می‌تواند شافت هزارخار، اتصال مستقیم پمپ یا فلنج باشد. بنابراین حدس زدن ۱۲ یا ۱۶ خار فقط براساس ظاهر یا نام «Volvo FH» از نظر فنی صحیح نیست. برای SH10-6251A تعداد خار باید از روی نمونه واقعی یا مدل دقیق PTO مشخص شود.

سازگاری با Volvo FH، FH12 و FH16

این محصول در خانواده Volvo FH تعریف شده است، اما استفاده از آن روی FH12 یا FH16 باید بر اساس گیربکس و PTO بررسی شود. در طول نسل‌های مختلف Volvo FH، گیربکس‌های متفاوتی استفاده شده‌اند و طراحی Power Take-Off نیز همراه با آن تغییر کرده است. به همین دلیل ممکن است دو کامیون Volvo FH از نظر ظاهری مشابه باشند اما شافت PTO متفاوتی داشته باشند. مدل گیربکس و کد PTO اطلاعات دقیق‌تری نسبت به نام عمومی خودرو برای انتخاب قطعه ارائه می‌کنند.

اهمیت مدل گیربکس

PTO مستقیماً با گیربکس ارتباط دارد و شکل خروجی آن بر اساس Transmission طراحی می‌شود. در برخی Volvo FHها از گیربکس‌های I-Shift خانواده AT/ATO استفاده شده و در بعضی مدل‌های دیگر خانواده‌های گیربکس متفاوتی وجود دارند. بنابراین پیش از خرید شافت PTO ولوو FH کله بنزی بهتر است پلاک گیربکس بررسی شود.پ این کار کمک می‌کند نوع PTO و Variant موردنیاز دقیق‌تر مشخص شود.

نوع درگیری شافت

نوع درگیری این Variant هنوز به‌صورت قطعی مشخص نشده است. اگر شافت از نوع Splined باشد، تعداد خار، قطر ریشه، قطر خارجی و فرم پروفیل باید با قطعه مقابل یکسان باشند. اگر Variant دارای Keyway باشد، عرض و عمق شیار خار نیز اهمیت پیدا می‌کند. به همین دلیل نمونه قبلی یکی از بهترین مراجع برای تطبیق SH10-6251A محسوب می‌شود.

قطر شافت

قطر شافت از دو جهت اهمیت دارد: سازگاری مکانیکی و ظرفیت انتقال بار. شافت باید دقیقاً با Bearing، Coupling یا قطعه مقابل هماهنگ باشد. اختلاف جزئی در قطر می‌تواند مانع نصب صحیح شود. در عین حال ظرفیت Torque نیز تا حدی به قطر وابسته است؛ اما بدون شناخت گرید فولاد و ساختار دقیق نمی‌توان از روی قطر به‌تنهایی گشتاور مجاز را تعیین کرد.

طول کلی شافت

طول شافت باید با ساختار داخلی PTO و محل قرارگیری اجزای درگیر هماهنگ باشد. اگر شافت کوتاه باشد، سطح درگیری کافی ایجاد نمی‌شود. اگر بیش از حد بلند باشد، ممکن است به اجزای داخلی فشار محوری وارد کند. برای همین طول SH10-6251A باید با نمونه اصلی یا نقشه همان PTO تطبیق داده شود.

اتصال شافت به پمپ یا گاردان

بسته به طراحی سیستم، شافت می‌تواند حرکت را مستقیماً به پمپ یا از طریق Coupling و گاردان منتقل کند. در اتصال مستقیم، هم‌راستایی محور اهمیت بیشتری دارد. در اتصال گاردانی نیز نوع رابط و فرم خروجی باید با شافت هماهنگ باشد. وجود لقی در اتصال می‌تواند باعث ضربه در شروع یا قطع بار و افزایش سایش محل درگیری شود.

جهت دوران

جهت چرخش شافت به طراحی Gear Train داخل PTO وابسته است. این موضوع هنگام اتصال به پمپ اهمیت زیادی دارد؛ زیرا بسیاری از پمپ‌های هیدرولیک برای جهت گردش مشخصی طراحی شده‌اند. بنابراین جهت دوران SH10-6251A نباید فقط از روی مدل Volvo FH حدس زده شود و باید از روی PTO واقعی مشخص شود.

RPM شافت PTO

RPM خروجی تابع نسبت تبدیل PTO و دور ورودی است. از آنجا که Volvo FH با PTOهای متفاوت عرضه شده، سرعت خروجی نیز می‌تواند بین Variantها تغییر کند. برای خود شافت HAR کد SH10-6251A مقدار مستقل RPM تأیید نشده است؛ بنابراین دور باید از مشخصات همان PTO استخراج شود.

ظرفیت انتقال گشتاور

Torque قابل انتقال توسط خود این شافت نیز از منبع مستقیم تأیید نشده است. مقادیر گشتاور موجود در کاتالوگ‌های Volvo معمولاً مربوط به مجموعه کامل PTO هستند، نه فقط شافت. مقاومت خود شافت به قطر، متریال، پروفیل اتصال و عملیات حرارتی وابسته است. در نتیجه انتقال عدد Torque یک PTO کامل به این محصول می‌تواند اطلاعات اشتباه ایجاد کند.

بررسی سایش محل درگیری

محل Spline یا Keyway باید قبل از نصب بررسی شود. اگر لبه‌ها گرد شده، شیارها خورده شده یا لقی قابل توجه وجود داشته باشد، شافت نمی‌تواند بار را به‌صورت مناسب انتقال دهد. در صورت فرسودگی شافت قبلی، قطعه مقابل نیز باید کنترل شود؛ چون Coupling یا Gear فرسوده می‌تواند شافت جدید را نیز در مدت کوتاهی آسیب بزند.

کنترل کله بنزی

قسمت برنزی نیز باید از نظر سایش، ترک، خوردگی یا تغییر فرم بررسی شود. اگر این بخش نقش سطح راهنما یا بوش را در مجموعه داشته باشد، لقی زیاد می‌تواند روی هم‌محوری شافت اثر بگذارد. چون ساختار دقیق HAR در منابع عمومی منتشر نشده، نقش جزئی کله بنزی باید با مشاهده نمونه واقعی مشخص شود.

بررسی قبل از نصب

قبل از نصب، شافت باید از نظر تاب، ترک و آسیب سطحی بررسی شود. قسمت‌های ماشین‌کاری‌شده باید بدون خراش عمیق باشند و محل درگیری نیز نباید دارای لب‌پریدگی یا تغییر شکل باشد. شافت باید بدون اعمال ضربه سنگین در مجموعه قرار بگیرد. اگر نصب با مقاومت غیرعادی مواجه شود، احتمال تفاوت در قطر یا فرم اتصال وجود دارد.

تفاوت با مدل ۱۲ خار و ۱۶ خار

SH10-6251A نباید به‌صورت خودکار همان شافت ۱۲ خار یا ۱۶ خار در نظر گرفته شود. این سه صفحه باید به‌عنوان Variantهای مستقل مدیریت شوند:

مدل ۱۲ خار: تعداد خار مشخص
مدل ۱۶ خار: تعداد خار مشخص
مدل کله بنزی SH10-6251A: تعداد خار نیازمند تأیید

این تفکیک از انتخاب اشتباه قطعه جلوگیری می‌کند و از نظر محتوای سایت نیز تفاوت محصولات را شفاف‌تر نشان می‌دهد.

نکات مهم هنگام خرید شافت PTO ولوو FH کله بنزی

برای انتخاب صحیح، بهتر است مدل گیربکس، PTO، فرم خروجی و ابعاد شافت به‌صورت هم‌زمان بررسی شوند. وجود کله بنزی برای تشخیص این Variant مفید است، اما به‌تنهایی تضمین نمی‌کند که قطعه روی هر Volvo FH نصب شود. اگر نمونه قبلی در دسترس است، مقایسه مستقیم قطر، طول، فرم اتصال و کله شافت بهترین روش برای کاهش خطای سفارش خواهد بود.
